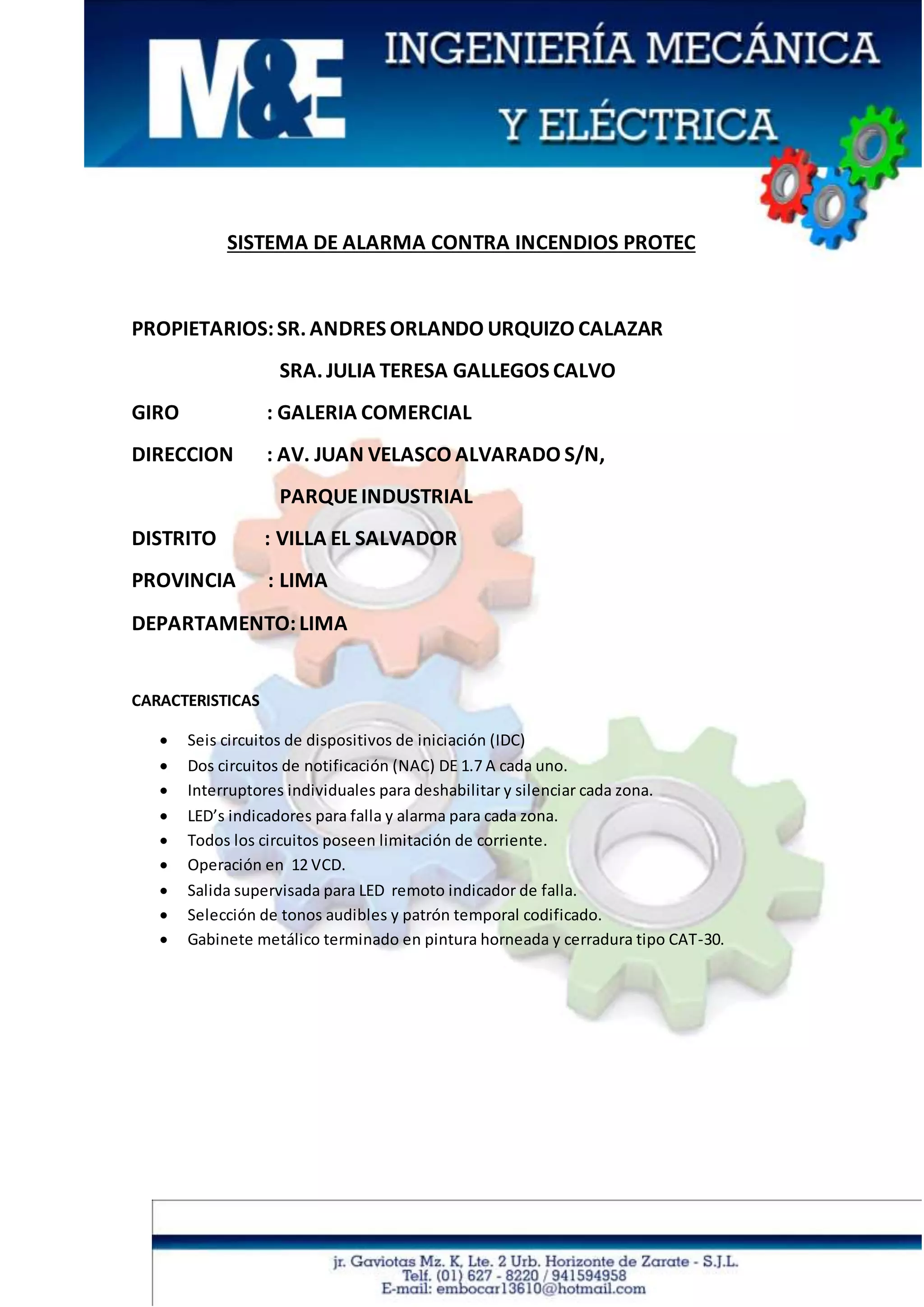

1. SISTEMA DE ALARMA CONTRA INCENDIOS PROTEC
PROPIETARIOS:SR. ANDRES ORLANDO URQUIZO CALAZAR
SRA. JULIA TERESA GALLEGOS CALVO
GIRO : GALERIA COMERCIAL
DIRECCION : AV. JUAN VELASCO ALVARADO S/N,
PARQUEINDUSTRIAL
DISTRITO : VILLA EL SALVADOR
PROVINCIA : LIMA
DEPARTAMENTO:LIMA
CARACTERISTICAS
 Seis circuitos de dispositivos de iniciación (IDC)
 Dos circuitos de notificación (NAC) DE 1.7 A cada uno.
 Interruptores individuales para deshabilitar y silenciar cada zona.
 LED’s indicadores para falla y alarma para cada zona.
 Todos los circuitos poseen limitación de corriente.
 Operación en 12 VCD.
 Salida supervisada para LED remoto indicador de falla.
 Selección de tonos audibles y patrón temporal codificado.
 Gabinete metálico terminado en pintura horneada y cerradura tipo CAT-30.

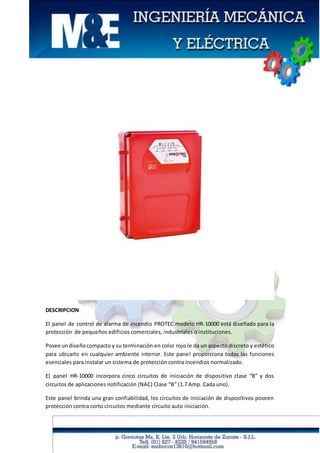

2. DESCRIPCION
El panel de control de alarma de incendio PROTEC modelo HR-10000 está diseñado para la
protección de pequeños edificios comerciales, industriales o instituciones.
Posee undiseñocompacto y su terminación en color rojo le da un aspecto discreto y estético
para ubicarlo en cualquier ambiente interior. Este panel proporciona todas las funciones
esenciales para instalar un sistema de protección contra incendios normalizado.
E{ panel HR-10000 incorpora cinco circuitos de iniciación de dispositivo clase “B” y dos
circuitos de aplicaciones notificación (NAC) Clase “B” (1.7 Amp. Cada uno).
Este panel brinda una gran confiabilidad, los circuitos de iniciación de dispositivos poseen
protección contra corto circuitos mediante circuito auto iniciación.

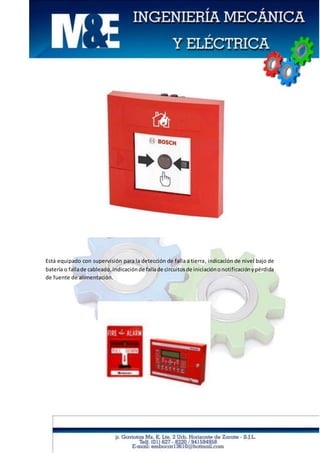

3. Está equipado con supervisión para la detección de falla a tierra, indicación de nivel bajo de
batería o fallade cableado,indicaciónde fallade circuitosde iniciaciónonotificaciónypérdida
de fuente de alimentación.

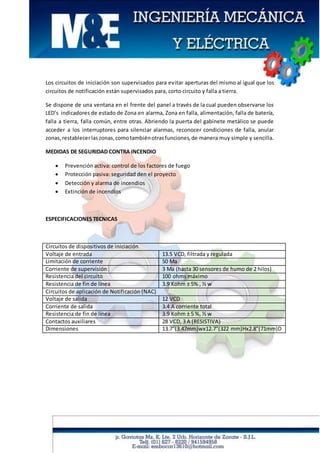

4. Los circuitos de iniciación son supervisados para evitar aperturas del mismo al igual que los
circuitos de notificación están supervisados para, corto circuito y falla a tierra.
Se dispone de una ventana en el frente del panel a través de la cual pueden observarse los
LED’s indicadores de estado de Zona en alarma, Zona en falla, alimentación, falla de batería,
falla a tierra, falla común, entre otras. Abriendo la puerta del gabinete metálico se puede
acceder a los interruptores para silenciar alarmas, reconocer condiciones de falla, anular
zonas,restablecerlaszonas,comotambiénotrasfunciones,de manera muy simple y sencilla.
MEDIDAS DE SEGURIDAD CONTRA INCENDIO
 Prevención activa: control de los factores de fuego
 Protección pasiva: seguridad den el proyecto
 Detección y alarma de incendios
 Extinción de incendios
ESPECIFICACIONES TECNICAS
Circuitos de dispositivos de iniciación
Voltaje de entrada 13.5 VCD, filtrada y regulada
Limitación de corriente 50 Ma
Corriente de supervisión 3 Ma (hasta 30 sensores de humo de 2 hilos)
Resistencia del circuito 100 ohms máximo
Resistencia de fin de línea 3.9 Kohm ± 5% , ½ w
Circuitos de aplicación de Notificación (NAC)
Voltaje de salida 12 VCD
Corriente de salida 3.4 A corriente total
Resistencia de fin de línea 3.9 Kohm ± 5 %, ½ w
Contactos auxiliares 28 VCD, 3 A (RESISTIVA)
Dimensiones 13.7”(3.47mm)wx12.7”(322 mm)Hx2.8”(71mm)D

5. CARACTERISTICAS
-04 zonascableadas.
- Arme y desarme porteléfonolocal ollave/chapa.
- Marcación enpulso(decádico) otono(DMTF).
- Tiempode sirenayreintentode llamadasprogramables.
- Posibilidadde marcaciónparahasta 6 númerostelefónicosde 16dígitos.
- 4 zonascableadasy/oinalámbricasque soporta8dispositivosinalámbricosporcada
zona(zona1 temporizada) que puedeserdesarmado,atravésdel control remotoo
cualquierteléfonofijolocal.
- Arme y desarme porcontrol,teléfonolocal,entradaauxiliarollaverode proximidad.
- Tiempode entrada,salidaysirenaprogramables.
- Marcación enpulso(decádico) otono(DMTF).
- Pánicoaudible osilenciosoporcontrol remoto(presionandopor2 segundosel botónde
pánico).
- Posibilidadde marcaciónparahasta 6 númerostelefónicosde 16dígitos.
- Soportahasta 64 dispositivosinalámbricos,entre controlesremotosysensores.
EN CASO DE INCENDIO
 No tengapánico,noangustie a losdemás.
 Piense enlasposiblesvíasde escape.
 Aprendael númerode losbomberos.
 Llame a losbomberosindicandoladirecciónexacta.
 Procure,por encimade todo,conservarlacalma.

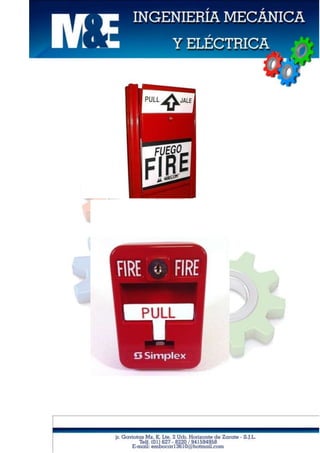

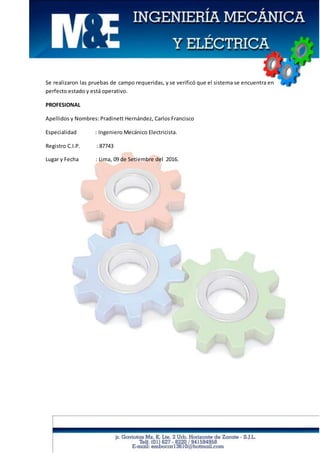

7. Se realizaron las pruebas de campo requeridas, y se verificó que el sistema se encuentra en
perfecto estado y está operativo.
PROFESIONAL
Apellidos y Nombres: Pradinett Hernández, Carlos Francisco
Especialidad : Ingeniero Mecánico Electricista.
Registro C.I.P. : 87743
Lugar y Fecha : Lima, 09 de Setiembre del 2016.
