El documento describe la arquitectura de un sistema de gestión de base de datos, incluyendo tres niveles (externo, conceptual e interno). También describe tres modelos de bases de datos (jerárquico, en red y relacional) y explica que el modelo relacional organiza los datos en tablas relacionadas. Finalmente, resume las características del sistema de gestión de base de datos relacional SQL Server 2008 de Microsoft.

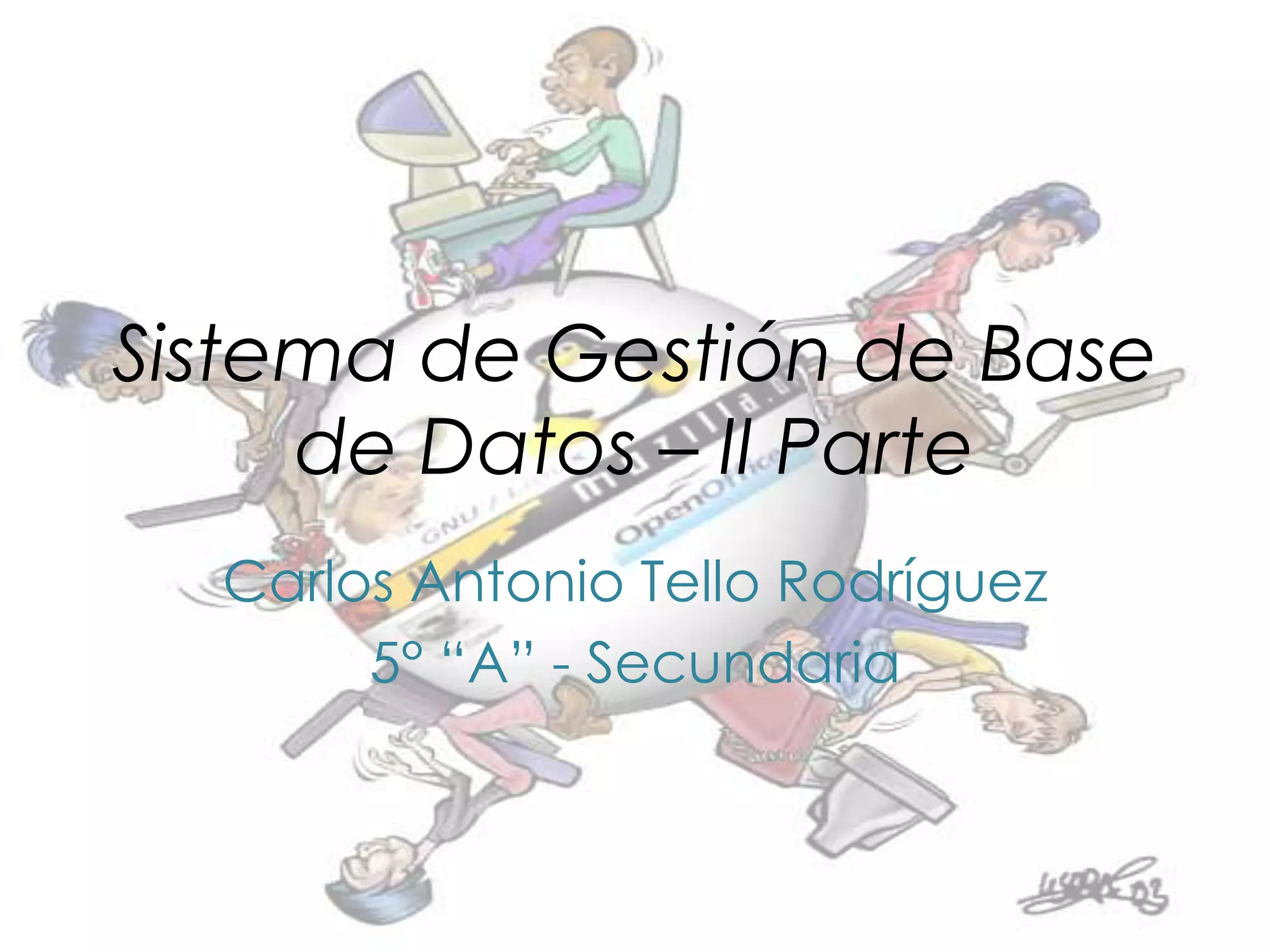

1. Sistema de Gestión de Base
de Datos – II Parte
Carlos Antonio Tello Rodríguez
5° “A” - Secundaria

2. Índice
• Arquitectura de un SGBD
• Los Modelos de Bases de Datos
• El modelo relacional de la Base de
Datos
• El SGBDR SQL Server 2008

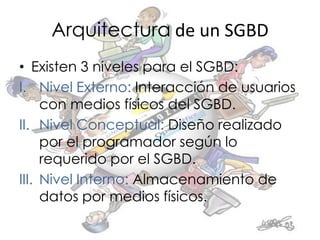

3. Arquitectura de un SGBD

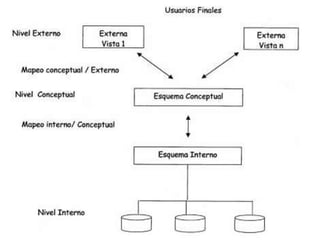

• Existen 3 niveles para el SGBD:
I. Nivel Externo: Interacción de usuarios
con medios físicos del SGBD.
II. Nivel Conceptual: Diseño realizado
por el programador según lo
requerido por el SGBD.
III. Nivel Interno: Almacenamiento de
datos por medios físicos.

5. Los Modelos de Bases de Datos
• Modelo que describe las relaciones entre
los diversos datos (Nivel conceptual).
• Existen 3 modelos de BD:
I. Modelo Jerárquico: Datos organizados
en árbol invertido
II. Modelo en red: Datos organizados en
gráfico, accesible por varios caminos
III. Modelo Relacional: Datos organizados
en relaciones o tablas (SGBR)

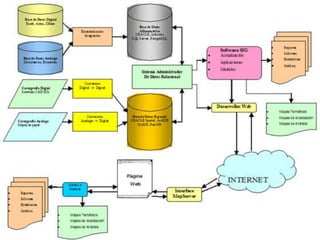

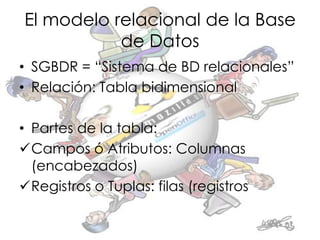

7. El modelo relacional de la Base
de Datos
• SGBDR = “Sistema de BD relacionales”
• Relación: Tabla bidimensional
• Partes de la tabla:
Campos ó Atributos: Columnas
(encabezados)
Registros o Tuplas: filas (registros

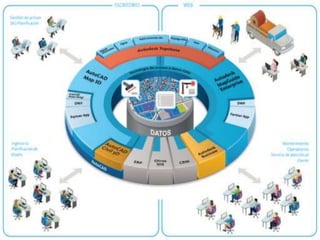

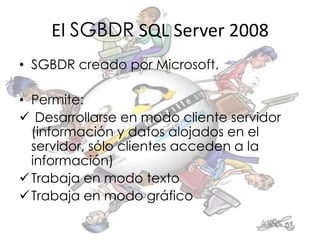

9. El SGBDR SQL Server 2008
• SGBDR creado por Microsoft.
• Permite:
 Desarrollarse en modo cliente servidor
(información y datos alojados en el
servidor, sólo clientes acceden a la
información)
 Trabaja en modo texto
 Trabaja en modo gráfico
