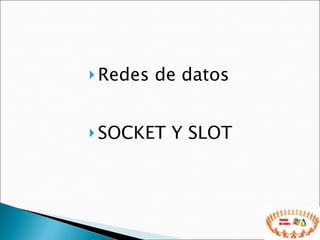

Redes de datos SOCKET Y SLOT

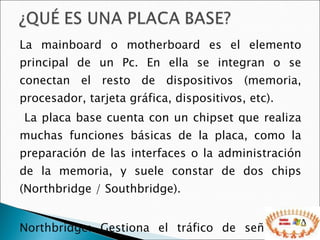

La mainboard o motherboard es el elemento principal de un Pc. En ella se integran o se conectan el resto de dispositivos (memoria, procesador, tarjeta gráfica, dispositivos, etc). La placa base cuenta con un chipset que realiza muchas funciones básicas de la placa, como la preparación de las interfaces o la administración de la memoria, y suele constar de dos chips (Northbridge / Southbridge). Northbridge: Gestiona el tráfico de señales y datos entre la CPU, el subsistema gráfico y el subsistema de memoria

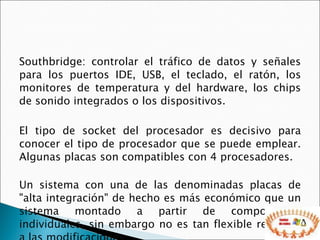

Southbridge: controlar el tráfico de datos y señales para los puertos IDE, USB, el teclado, el ratón, los monitores de temperatura y del hardware, los chips de sonido integrados o los dispositivos. El tipo de socket del procesador es decisivo para conocer el tipo de procesador que se puede emplear. Algunas placas son compatibles con 4 procesadores.  Un sistema con una de las denominadas placas de "alta integración" de hecho es más económico que un sistema montado a partir de componentes individuales, sin embargo no es tan flexible respecto a las modificaciones.
AT:  Las primeras placas base eran de gran tamaño Baby AT:  más pequeña y con nuevas posibilidades de conexión. ATX  Incorporaba los conectores de los puertos serie y paralelo, nuevos conectores para el teclado, nuevas ubicaciones de los zócalos, e incluso una toma de 3,3 V. incorporan incluso la tarjeta gráfica y la de sonido El estándar ATX se fue ampliando con continuas versiones más pequeñas (Micro ATX, Flex ATX, Mini ITX), para permitir su uso en ordenadores más compactos.  (Baby) AT:  fue el estándar absoluto durante años. Estas placas son las típicas de los ordenadores "clónicos" desde el 286 hasta los primeros Pentium. BTX:   ("Balanced Technology Extended"),  creado por Intel para los procesadores Pentium 4. los componentes pueden refrigerarse opcionalmente. Hasta ahora, el formato BTX no se ha extendido mucho, ya que no es válido para ciertos procesadores de AMD.

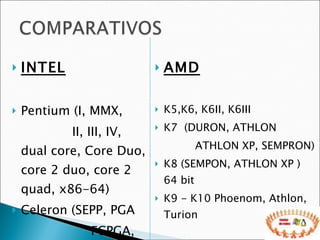

INTEL Pentium (I, MMX,  II, III, IV, dual core, Core Duo, core 2 duo, core 2 quad, x86-64) Celeron (SEPP, PGA FCPGA, D) AMD K5,K6, K6II, K6III K7  (DURON, ATHLON  ATHLON XP, SEMPRON) K8 (SEMPON, ATHLON XP ) 64 bit K9 - K10 Phoenom, Athlon, Turion
Unidad de control (UC):  Es el núcleo del procesador, dirige la ejecución del programa y controla tanto el movimiento entre memoria y ALU, como las señales que circulan entre la CPU y los periféricos.  Controlar la secuencia de instrucciones a ser ejecutadas.  Controlar el flujo de datos entre las diferentes partes que conforman el ordenador.  Interpretar las instrucciones.  Regular tiempos de acceso y ejecución en el procesador.  Enviar y recibir señales de control de periféricos externos.
Unidad Aritmetico / Lógica (ALU):  Esta unidad realiza cálculos matemáticos ( suma, resta, multiplicación y división ) y operaciones lógicas ( igual, mayor que o menor que ). Transfiere los datos entre las posiciones de almacenamiento.

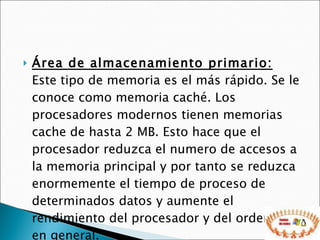

Área de almacenamiento primario:  Este tipo de memoria es el más rápido. Se le conoce como memoria caché. Los procesadores modernos tienen memorias cache de hasta 2 MB. Esto hace que el procesador reduzca el numero de accesos a la memoria principal y por tanto se reduzca enormemente el tiempo de proceso de determinados datos y aumente el rendimiento del procesador y del ordenador en general.

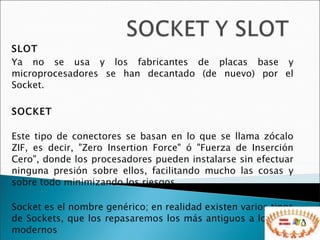

SLOT Ya no se usa y los fabricantes de placas base y microprocesadores se han decantado (de nuevo) por el Socket. SOCKET Este tipo de conectores se basan en lo que se llama zócalo ZIF, es decir, "Zero Insertion Force" ó "Fuerza de Inserción Cero", donde los procesadores pueden instalarse sin efectuar ninguna presión sobre ellos, facilitando mucho las cosas y sobre todo minimizando los riesgos. Socket es el nombre genérico; en realidad existen varios tipos de Sockets, que los repasaremos los más antiguos a los más modernos

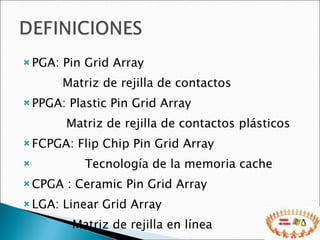

PGA:  Pin Grid Array   Matriz de rejilla de contactos PPGA: Plastic Pin Grid Array    Matriz de rejilla de contactos plásticos FCPGA:  Flip Chip Pin Grid Array Tecnología de la memoria cache CPGA : Ceramic Pin Grid Array LGA: Linear Grid Array Matriz de rejilla en línea

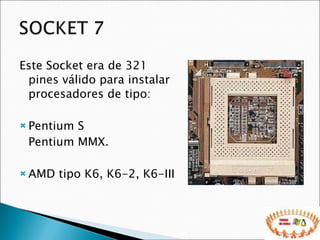

Este Socket era de  321 pines  válido para instalar procesadores de tipo: Pentium S Pentium MMX. AMD tipo K6, K6-2, K6-III

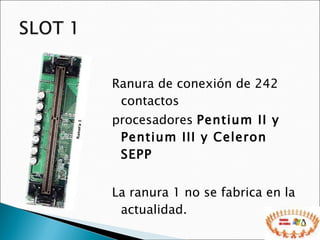

Ranura de conexión de 242 contactos procesadores  Pentium II y Pentium III y Celeron SEPP La ranura 1 no se fabrica en la actualidad.

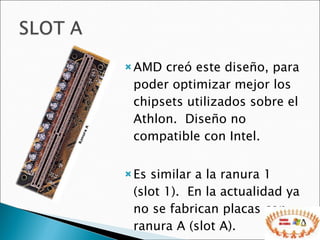

AMD creó este diseño, para poder optimizar mejor los chipsets utilizados sobre el Athlon.  Diseño no compatible con Intel.  Es similar a la ranura 1 (slot 1).  En la actualidad ya no se fabrican placas con ranura A (slot A).

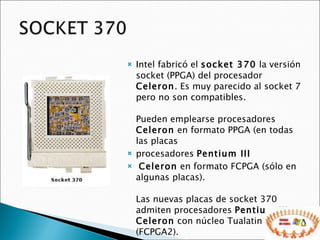

Intel fabricó el  socket 370  la versión socket (PPGA) del procesador  Celeron . Es muy parecido al socket 7 pero no son compatibles.  Pueden emplearse procesadores  Celeron  en formato PPGA (en todas las placas procesadores  Pentium III   Celeron  en formato FCPGA (sólo en algunas placas).  Las nuevas placas de socket 370 admiten procesadores  Pentium III  y  Celeron  con núcleo Tualatin (FCPGA2).
Se emplea para los procesadores  Duron ,  Athlon ,  Athlon XP  y  Athlon MP  de AMD. (K7) Algunos sempron
La primera generación de  Pentium 4  (FCPGA) funcionaba con un  socket 423

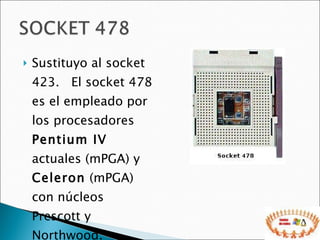

Sustituyo al socket 423.  El socket 478 es el empleado por los procesadores  Pentium IV  actuales (mPGA) y  Celeron  (mPGA) con núcleos Prescott y Northwood.
El  socket 940  se fabricó para los procesadores de servidor  Opteron . A diferencia del socket 754, el socket 940 ofrece un canal de memoria adicional y es compatible con la conexión de memoria de dos canales.  Del mismo modo, el procesador  Athlon 64 FX  funciona con este socket, aunque no en funcionamiento dual. Además pueden emplearse también procesadores  Opteron  (en funcionamiento simple). El  socket 939  no es compatible con procesadores  Opteron , pero sí con los  Athlon 64 FX  y algunos  Athlon 64 .

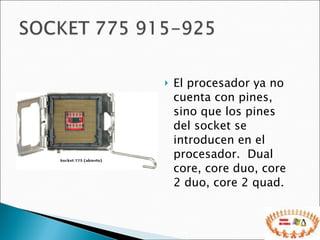

El procesador ya no cuenta con pines, sino que los pines del socket se introducen en el procesador.  Dual core, core duo, core 2 duo, core 2 quad.

Socket y slot

  • 1.
  • 2.
    Redes de datosSOCKET Y SLOT
  • 3.
    La mainboard omotherboard es el elemento principal de un Pc. En ella se integran o se conectan el resto de dispositivos (memoria, procesador, tarjeta gráfica, dispositivos, etc). La placa base cuenta con un chipset que realiza muchas funciones básicas de la placa, como la preparación de las interfaces o la administración de la memoria, y suele constar de dos chips (Northbridge / Southbridge). Northbridge: Gestiona el tráfico de señales y datos entre la CPU, el subsistema gráfico y el subsistema de memoria
  • 4.
    Southbridge: controlar eltráfico de datos y señales para los puertos IDE, USB, el teclado, el ratón, los monitores de temperatura y del hardware, los chips de sonido integrados o los dispositivos. El tipo de socket del procesador es decisivo para conocer el tipo de procesador que se puede emplear. Algunas placas son compatibles con 4 procesadores. Un sistema con una de las denominadas placas de "alta integración" de hecho es más económico que un sistema montado a partir de componentes individuales, sin embargo no es tan flexible respecto a las modificaciones.
  • 5.
    AT: Lasprimeras placas base eran de gran tamaño Baby AT: más pequeña y con nuevas posibilidades de conexión. ATX Incorporaba los conectores de los puertos serie y paralelo, nuevos conectores para el teclado, nuevas ubicaciones de los zócalos, e incluso una toma de 3,3 V. incorporan incluso la tarjeta gráfica y la de sonido El estándar ATX se fue ampliando con continuas versiones más pequeñas (Micro ATX, Flex ATX, Mini ITX), para permitir su uso en ordenadores más compactos. (Baby) AT: fue el estándar absoluto durante años. Estas placas son las típicas de los ordenadores "clónicos" desde el 286 hasta los primeros Pentium. BTX: ("Balanced Technology Extended"), creado por Intel para los procesadores Pentium 4. los componentes pueden refrigerarse opcionalmente. Hasta ahora, el formato BTX no se ha extendido mucho, ya que no es válido para ciertos procesadores de AMD.
  • 6.
    INTEL Pentium (I,MMX, II, III, IV, dual core, Core Duo, core 2 duo, core 2 quad, x86-64) Celeron (SEPP, PGA FCPGA, D) AMD K5,K6, K6II, K6III K7 (DURON, ATHLON ATHLON XP, SEMPRON) K8 (SEMPON, ATHLON XP ) 64 bit K9 - K10 Phoenom, Athlon, Turion
  • 7.
    Unidad de control(UC): Es el núcleo del procesador, dirige la ejecución del programa y controla tanto el movimiento entre memoria y ALU, como las señales que circulan entre la CPU y los periféricos. Controlar la secuencia de instrucciones a ser ejecutadas. Controlar el flujo de datos entre las diferentes partes que conforman el ordenador. Interpretar las instrucciones. Regular tiempos de acceso y ejecución en el procesador. Enviar y recibir señales de control de periféricos externos.
  • 8.
    Unidad Aritmetico /Lógica (ALU): Esta unidad realiza cálculos matemáticos ( suma, resta, multiplicación y división ) y operaciones lógicas ( igual, mayor que o menor que ). Transfiere los datos entre las posiciones de almacenamiento.
  • 9.
    Área de almacenamientoprimario: Este tipo de memoria es el más rápido. Se le conoce como memoria caché. Los procesadores modernos tienen memorias cache de hasta 2 MB. Esto hace que el procesador reduzca el numero de accesos a la memoria principal y por tanto se reduzca enormemente el tiempo de proceso de determinados datos y aumente el rendimiento del procesador y del ordenador en general.
  • 10.
    SLOT Ya nose usa y los fabricantes de placas base y microprocesadores se han decantado (de nuevo) por el Socket. SOCKET Este tipo de conectores se basan en lo que se llama zócalo ZIF, es decir, "Zero Insertion Force" ó "Fuerza de Inserción Cero", donde los procesadores pueden instalarse sin efectuar ninguna presión sobre ellos, facilitando mucho las cosas y sobre todo minimizando los riesgos. Socket es el nombre genérico; en realidad existen varios tipos de Sockets, que los repasaremos los más antiguos a los más modernos
  • 11.
    PGA: PinGrid Array Matriz de rejilla de contactos PPGA: Plastic Pin Grid Array Matriz de rejilla de contactos plásticos FCPGA: Flip Chip Pin Grid Array Tecnología de la memoria cache CPGA : Ceramic Pin Grid Array LGA: Linear Grid Array Matriz de rejilla en línea
  • 12.
    Este Socket erade 321 pines válido para instalar procesadores de tipo: Pentium S Pentium MMX. AMD tipo K6, K6-2, K6-III
  • 13.
    Ranura de conexiónde 242 contactos procesadores Pentium II y Pentium III y Celeron SEPP La ranura 1 no se fabrica en la actualidad.
  • 14.
    AMD creó estediseño, para poder optimizar mejor los chipsets utilizados sobre el Athlon. Diseño no compatible con Intel. Es similar a la ranura 1 (slot 1). En la actualidad ya no se fabrican placas con ranura A (slot A).
  • 15.
    Intel fabricó el socket 370 la versión socket (PPGA) del procesador Celeron . Es muy parecido al socket 7 pero no son compatibles. Pueden emplearse procesadores Celeron en formato PPGA (en todas las placas procesadores Pentium III Celeron en formato FCPGA (sólo en algunas placas). Las nuevas placas de socket 370 admiten procesadores Pentium III y Celeron con núcleo Tualatin (FCPGA2).
  • 16.
    Se emplea paralos procesadores Duron , Athlon , Athlon XP y Athlon MP de AMD. (K7) Algunos sempron
  • 17.
    La primera generaciónde Pentium 4 (FCPGA) funcionaba con un socket 423
  • 18.
    Sustituyo al socket423. El socket 478 es el empleado por los procesadores Pentium IV actuales (mPGA) y Celeron (mPGA) con núcleos Prescott y Northwood.
  • 19.
    El socket940 se fabricó para los procesadores de servidor Opteron . A diferencia del socket 754, el socket 940 ofrece un canal de memoria adicional y es compatible con la conexión de memoria de dos canales. Del mismo modo, el procesador Athlon 64 FX funciona con este socket, aunque no en funcionamiento dual. Además pueden emplearse también procesadores Opteron (en funcionamiento simple). El socket 939 no es compatible con procesadores Opteron , pero sí con los Athlon 64 FX y algunos Athlon 64 .
  • 20.
    El procesador yano cuenta con pines, sino que los pines del socket se introducen en el procesador. Dual core, core duo, core 2 duo, core 2 quad.
