El documento establece los estándares TIA/EIA 568-B para el cableado de telecomunicaciones en edificios comerciales, especificando los requisitos para el cableado horizontal, vertical y de área de trabajo, así como las pruebas y especificaciones de los componentes permitidos.

1. Estándar de Cableado para Telecomunicaciones en Edificios Comerciales

2. TIA/EIA 568-B.1 Requerimientos Generales TIA/EIA 568-B.2 Componentes de Cableado Par trenzado balanceado TIA/EIA 568-B.3 Componentes de Cableado Fibra Optica

3. Especifica un sistema de cableado genérico Respalda un ambiente de productos y vendedores múltiples Independiente de las aplicaciones Establece requisitos de desempeño

4. Especifica: Requerimientos mínimos para cableado de telecomunicaciones, dentro o entre edificios comerciales en un ambiente tipo campus Requerimientos del cableado Distancias de cableado Configuraciones de conectores Topología

5. Se aplica a: Edificios comerciales Ambiente de oficinas

6. Define la topología Identifica los medios Especifica las distancias Especifica las interfaces de conexión Especifica los requisitos de desempeño

7. Flexibilidad Dará soporte a diversos ambientes Incrementa el desempeño Cambios, modificaciones y adiciones rápidas

9. Cableado Horizontal (Cláusula 4) Cableado Vertical/Principal (Cláusula 5) Area de Trabajo (Cláusula 6) Cuartos de Telecomunicaciones (Cláusula7) Cuarto de Equipo (Cláusula 8) Entradas de servicio (Cláusula 9) Administración Ref. EIA/TIA 606

11. TC WA WA 90 m Max WA WA

12. Se define desde el área de trabajo hasta el cuarto de telecomunicaciones Incluye: Cable Salida/Conector en el área de Trabajo Terminaciones Mecánicas Patch cords o jumpers en el cuarto de Telecomunicaciones Puede incluir punto de consolidación o salidas de múltiples usuarios (muto)

13. Debe ser topología estrella Cada salida debe ser conectada a un cuarto de telecomunicaciones El cableado debe finalizar en el cuarto de telecomunicaciones del mismo piso del área a la que se está dando servicio

14. Componentes eléctricos específicos de la aplicación: No deben ser instalados como parte del cableado horizontal Si es necesario, deben estar expuestos (fuera de las placas de pared)

15. Se permite un punto de transición o punto de consolidación en el cableado horizontal

16. Distancias Horizontales Máximo 90 metros Se permiten 10 metros adicionales para cables de conexión (si se usa una salida de múltiples usuarios las distancias se modifican) CT AT 90 m 5 m 5 m

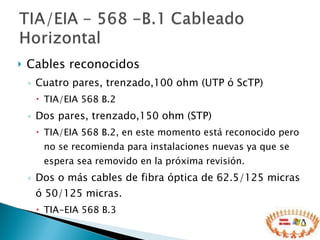

17. Cables reconocidos Cuatro pares, trenzado,100 ohm (UTP ó ScTP) TIA/EIA 568 B.2 Dos pares, trenzado,150 ohm (STP) TIA/EIA 568 B.2, en este momento está reconocido pero no se recomienda para instalaciones nuevas ya que se espera sea removido en la próxima revisión. Dos o más cables de fibra óptica de 62.5/125 micras ó 50/125 micras. TIA-EIA 568 B.3

18. Un mínimo de dos salidas por cada área de trabajo: Uno debe ser UTP de 100 ohms de cuatro pares (Cat. 3 mínimo, se recomienda Cat 5e)

19. La segunda salida debe ser uno de los medios reconocidos: Cable UTP de 100 ohms de cuatro pares (Cat. 5e) Cable de fibra óptica de 62.5/125 micras o 50/125 micras de dos fibras

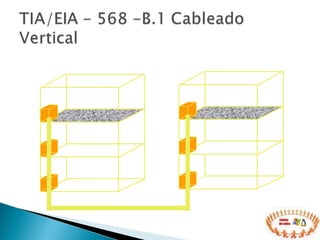

23. Se define como la Interconexión entre cuartos de telecomunicaciones, cuarto de equipo, y entrada de servicios También incluye cableado entre edificios TIA/EIA - 568 -B.1 Cableado Vertical

24. Incluye: Cables Conexiones cruzadas principales e intermedias Terminaciones mecánicas Patch cords o jumpers usados para conexiones cruzadas entre cableados principales TIA/EIA - 568 -B.1 Cableado Vertical

25. 2do nivel (si es necesario) CE CI AT CT CT CT CT 1er nivel 1er nivel AT AT AT AT AT

26. Cables reconocidos Cable multi-par UTP de 100  TIA/EIA 568 B.2 Cable de fibra óptica de 62.5/125  m TIA/EIA 568 B.3 Cable de fibra óptica de 50/125  m TIA/EIA 568 B.3 Cable de fibra óptica mono-modo TIA/EIA 568 B.3

27. Distancias máximas: UTP; 800 metros (para transmisión de voz) Fibra óptica de 62.5/125 mm; 2000 metros Fibra óptica de mono-modo; 3000 metros

28. Se extiende desde la placa de pared hasta el equipo del usuario Diseñado para cambios, modificaciones y adiciones fáciles

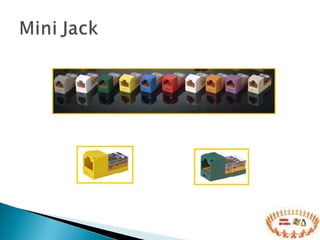

30. Salida / Conector 100 ohm UTP ó ScTP El cable debe terminar en un jack modular de ocho posiciones. Debe llenar los requisitos de IEC 60603-7 Asignaciones pin/par: T568A T568B (Opcional)

31. PAR 2 PAR 3 PAR 1 W-O O W-G BL W-BL G W-BR BR T568B PAR 4 PAR 3 PAR 2 PAR 1 W-O O W-G BL W-BL G W-BR BR T568A PAR 4

33. Salida / Conector Fibra Optica El cable debe terminar en un conector duplex para fibra óptica cumpliendo los requerimientos de TIA/EIA 568 B.3 El conector 568SC era el especificado por la TIA/EIA568-A, se puede continuar usando este conector, así como los de forma compacta.

34. Cables de Conexión: Patch Cords o Jumpers deben cumplir con los requisitos de desempeño de TIA-EIA 568 B.2 y B.3 La distancia máxima es de 5Mts.

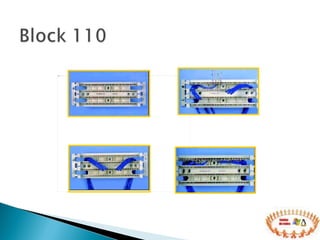

37. Todas las conexiones entre los cables horizontales y verticales deben ser “cross-connects” Las conexiones de los cables de equipo al cableado horizontal o vertical pueden ser Interconexiones o conexiones cruzadas. Deben ser diseñados de acuerdo con los TIA/EIA-569

38. Equipo Común Cables de Parcheo Terminaciones Cableado Horizontal Area de Trabajo IC CC X

41. Es distinto de un cuarto de Telecomunicaciones debido a la complejidad del equipo que contiene. “ Hub” primario para la distribución vertical Debe proveerse un ambiente controlado Debe ser diseñado de acuerdo con TIA/EIA-569-A

42. Consiste en cables, accesorios de conexión, dispositivos de protección, y demás equipo necesario para conectar el edificio a servicios externos. Puede contener el punto de demarcación Protección eléctrica establecida por códigos eléctricos aplicables Deben ser diseñadas de acuerdo a el TIA/EIA-569-A

43. Precauciones en el manejo del cable Evitar tensiones en el cable Los cables no deben enrutarse en grupos muy apretados Utilizar rutas de cable y accesorios apropiados

46. 100 ohms UTP y ScTP Radios de giro cableado horizontal UTP 4 pares sin tensión = 4 veces el diámetro del cable ScTP 4 pares sin tensión = 8 veces el diámetro del cable Radios de giro cableado vertical (principal) UTP multipar = 10 veces el diámetro del cable Radios de giro de patch cords esta bajo estudio.

47. 100 ohms UTP y ScTP (cont.) Destrenzar los pares 1/2" para el cable de la Categoría 5e 3" para los cables de las Categorías 3 Tensión máxima para a aplicar 11.34 Kg.. (25 lbf) Patch Cords: Deben ser al menos de la misma categoría del cableado horizontal No se deben fabricar en campo El cable “drain” del cable ScTP deberá estar conectado a tierra como especifica TIA/EIA 607

48. Fibra Optica Radio de giro cable horizontal de 2 y 4 fibras = 1” Tensión máxima cable horizontal = 50 lbf. Radio de giro cable vertical (principal) = 10 veces el diámetro del cable sin tensión y 15 veces con tensión.

49. Fibra Optica El conector debe: Permitir una conexión fácil Asegurar polaridad

50. Solamente cable de cuatro pares; UTP 100  Puede también aplicarse al cable blindado (ScTP)

51. Canal Incluye 90 mts de cable horizontal, accesorios de conexión, cable de conexión en el área de trabajo, conector/salida, punto de transición o consolidación opcional, 2 conexiones en el cuarto de telecomunicaciones

52. A= Cable del usuario B= Cableado de transición C= Cableado horizontal D= Conexión cruzada E= Cable del equipo Probador de Campo Probador de Campo A B C D E Punto de Transición Conector Cuarto de Telecom. Cable horizontal Principio del Canal Fin del Canal DEFINICIÓN DEL CANAL Longitud máxima B + C = 90m Longitud máxima A + D + E = 10m

53. Enlace Permanente Incluye 90 mts de cable horizontal, un conector en cada extremo, punto de transición o consolidación opcional. Excluye la porción del cable para conectar el equipo de prueba

54. B= Cableado de transición C= Cableado horizontal E= Cable del equipo Probador de Campo Probador de Campo E B C E Punto de Transición Conector Cuarto de Telecom. Cable horizontal DEFINICIÓN DEL ENLACE PERMANENTE Longitud máxima B + C = 90m

55. Parámetros de prueba Mapa de cables Longitud Pérdidas de inserción Next PS Next El Fext PS ElFext Pérdidas por Retorno Tiempo de Propagación Diferencia en Tiempo de Propagación

56. Mapa de cables Pretende verificar una terminación correcta en los pines Indica: Continuidad Cortos circuitos Pares divididos, cruzados, invertidos.

57.     Bien Invertido Cruzado Dividido

58. Longitud Longitud del cable entre dos puntos extremos No está destinado para medidas precisas debido a la Incertidumbre del “NVP” 10% Longitud Máxima Enlace permanente 90 metros Longitud Máxima Enlace canal 100 metros

59. Pérdidas por Inserción Medida de pérdida de señal Máximo permitido es la suma de: Canal: 4 conectores, 10 mts de patch cords 24 AWG ó 8mts de patchcords 26 AWG, 90 mts de cable Permanente: 3 conectores, 90 mts de cable

60. Pérdida NEXT (Near End Cross Talk) Se aplica una señal a un par y se mide el acoplamiento resultante en otro par Se miden todas las combinaciones 1-2; 1-3; 1-4; 2-3; 2-4; 4-3

61. El extremo cercano (Near End) es dónde se hace la medición. El extremo lejano (Far End) es el otro extremo del enlace. 1 2 3 4 1 2 3 4 TX Near End Far End

62. PSNEXT (power sum Next) Mide el NEXT que se acopla a un par si los otros 3 pares transmiten simultáneamente Medición más estricta que el NEXT par a par Revisa el ruido en una transmisión de múltiples generadores de disturbio

63. 1 2 3 4 1 2 3 4 TX Near End Far End TX TX

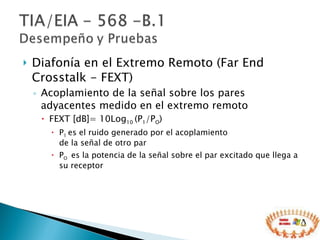

64. Diafonía en el Extremo Remoto (Far End Crosstalk - FEXT) Acoplamiento de la señal sobre los pares adyacentes medido en el extremo remoto FEXT [dB]= 10Log 10 (P 1 /P O ) P 1 es el ruido generado por el acoplamiento de la señal de otro par P O es la potencia de la señal sobre el par excitado que llega a su receptor

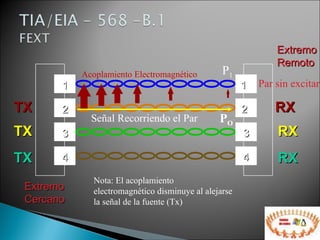

65. Extremo Remoto Extremo Cercano Nota: El acoplamiento electromagnético disminuye al alejarse la señal de la fuente (Tx) P 1 1 2 3 4 1 2 3 4 RX RX RX TX TX TX Señal Recorriendo el Par Acoplamiento Electromagnético P O Par sin excitar

66. Diafonía en el Extremo Remoto Ecualizada (Equal Level Far End Crosstalk - ELFEXT) Obtenida al restar la atenuación del FEXT (en dB) ELFEXT = FEXT - Atenuación Es análogo al ACR

67. 1 2 3 4 1 2 3 4 <<<=Atenuación TX Señal Recorriendo el Par Acoplamiento Electromagnético Extremo Cercano Extremo Lejano

68. PS ELFEXT Considera el ruido de diafonía combinada en un par producida por los otros transmitiendo en el extremo lejano simultáneamente

69. Extremo Remoto 1 2 3 4 1 2 3 4 RX RX RX Extremo Cercano TX TX TX Atenuación a lo largo de todo el cable Nota: El PS-ELFEXT es una prueba que nos permitirá enviar señales full-duplex a través de un cable (1000Base-T) Par sin excitar

70. La Pérdida de Retorno es una medición de la energía reflejada causada por malos acoples de impedancia o diferencias de impedancia dentro del mismo cable

71. 1 2 3 4 1 2 3 4 TX/ RX Extremo Cercano Extremo Remoto TX/ RX Tecnología DSP Nota: En tecnologías Full-Duplex (1000Base-T) se necesitará usar tecnologías de procesamiento digital de señales (DSP) para eliminar estas reflexiones Tecnología DSP

72. Retraso de Propagación Retraso en la señal desde que se transmite hasta que se recibe Diferencia de Retraso La diferencia en el retraso de propagación entre “el par más rápido y el par más lento”
