Este documento describe el software Hidrocad, que es un plugin diseñado para ingenieros que se dedican al diseño de instrumentos e hidráulica. Explica que Hidrocad se encuentra en la barra inferior y ofrece opciones como insertar bloques, conexiones y tuberías, realizar cálculos hidráulicos, generar cuantitativos y detalles, y alterar parámetros. También incluye un ejemplo de plano creado usando Hidrocad.

1. SOFTWARE HIDROCAD
Carlos Hernández lázaro
Blanca Saldaña
Luis torres
Samuel estela cuamba

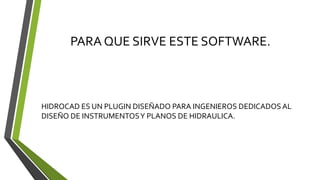

3. PARA QUE SIRVE ESTE SOFTWARE.
HIDROCAD ES UN PLUGIN DISEÑADO PARA INGENIEROS DEDICADOS AL
DISEÑO DE INSTRUMENTOSY PLANOS DE HIDRAULICA.

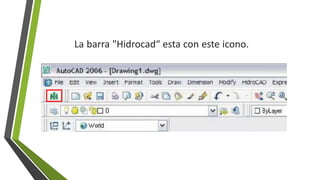

4. La barra "Hidrocad“ esta con este icono.

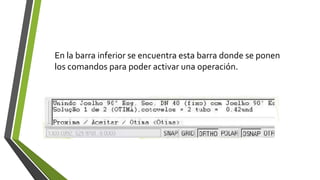

5. En la barra inferior se encuentra esta barra donde se ponen
los comandos para poder activar una operación.

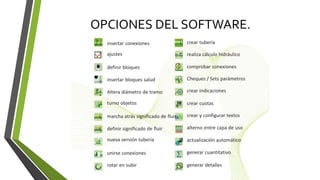

6. OPCIONES DEL SOFTWARE.
insertar conexiones
ajustes
definir bloques
insertar bloques salud
Altera diámetro de tramo
turno objetos
marcha atrás significado de fluir
definir significado de fluir
nueva versión tubería
unirse conexiones
rotar en subir
crear tubería
realiza cálculo hidráulico
comprobar conexiones
Cheques / Sets parámetros
crear indicaciones
crear cuotas
crear y configurar textos
alterno entre capa de uso
actualización automático
generar cuantitativo
generar detalles

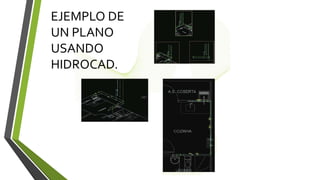

8. EJEMPLO DE
UN PLANO
USANDO
HIDROCAD.
