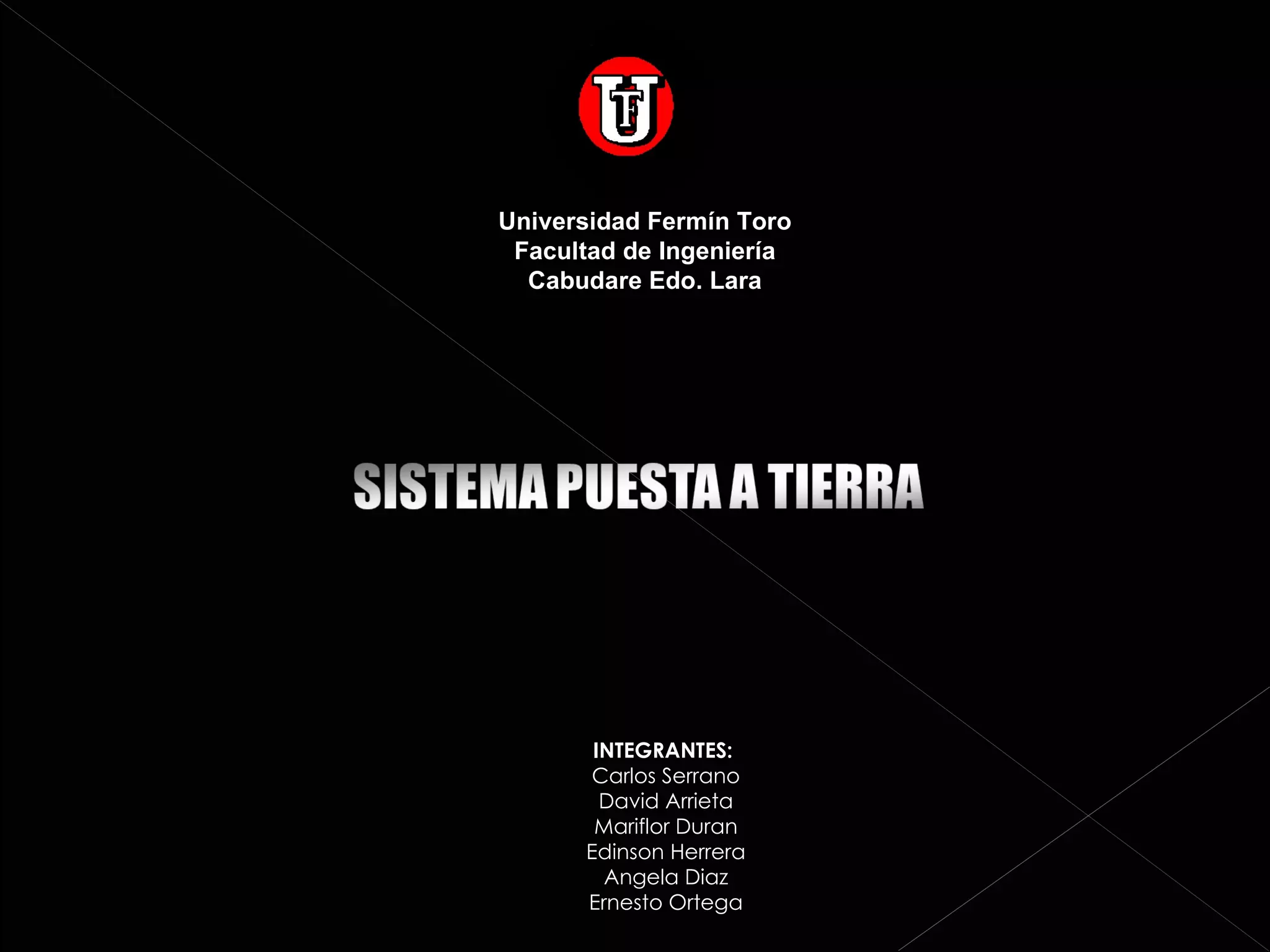

1. INTEGRANTES: Carlos Serrano David Arrieta Mariflor Duran Edinson Herrera Angela Diaz Ernesto Ortega Universidad Fermín Toro Facultad de Ingeniería Cabudare Edo. Lara

2. ELECTRODOS DE ATERRAMIENTO LINEA DE TIERRA TENSION DE CONTACTO PUNTO DE ENLACE TERRENO ELEMENTOS

3. IMPORTANCIA DEL SISTEMA PUESTA A TIERRA COMO FACTOR DE SEGURIDAD La importancia de realizar una conexión a tierra en un edificio inteligente es mucha, ya que en estos edificios hay una gran cantidad de equipos electrónicos y una corriente indeseable o sobré tensión podría causar una pérdida muy costosa en estos equipos SISTEMAS DE PROTECCIONES BARRA PRINCIPAL DE TIERRA ZONA AISLADA DE TIERRA IGZ SUB-SISTEMA DE TIERRA EXTERIOR SUB-SISTEMA DE TIERRA INTERIOR

4. METODOS DE MEDICION Y RECEPTIVIDAD Método Wenner: Este método, se basa en la aplicación del principio de caída potencial, donde se toman cuatro electrodos (A, P1, P2 y B), ubicados sobre una línea recta, separados a igual distancia "a" entre ellos Método de SCHLUMBERGER: En este método los cuatro electrodos se ubican sobre una línea recta y la distancia de los electrodos detectores de potencia P1 y P2 que permanecen fijos, es mucho menor que los electrodos inyectores de corriente A y B, que son los que se trasladan. Método de 3 Polos (NO MIDE RESISTIVIDAD, MIDE RESISTENCIA DE ELECTRODOS): Este método consiste en instalar 3 electrodos a una distancia determinada (se recomienda 20 Mts). El primer electrodo es la barra o pieza a medir cuya funcion directa es la de drenar corriente al suelo. El segundo electrodo es el auxiliar de voltaje, y el ultimo electrodo es el auxiliar de corriente.La instalacion se realiza en linea recta y el calculo mediante una ley de ohm entre la bateria instalada y el potencial del suelo.

5. ELECTRODOS Malla de tierra Los electrodos son elementos metálicos que permanecen en contacto directo con el terreno.Los electrodos estarán construidos con materiales inalterables a la humedad y a la acción química del terreno. Por ello, se suelen usan materiales tales como el cobre, el acero galvanizado y el hierro zincado . Barras verticales, horizontales y Químicas Placa Anillos

6. BARRA PRINCIPAL DE TIERRA (MGB) La Barra Principal de Tierra (MGB) es el punto común de la conexión para los productores de sobrevoltajes transitorios (P) y los absorbedores de carga (A), lo mismo que para las tierras de los equipos de ambas áreas las NO - aisladas (N), y las aisladas (I). La barra MGB es una barra de cobre que está aislada de su soporte y ubicada afuera del área IGZ. Sus dimensiones mínimas son: 457 mm de largo x 78 mm de anchura y 6.35 mm de espesor. La barra MGB se monta generalmente en la pared del sitio de telecomunicaciones, proporcionando la ruta más directa del conductor de campo de tierra de la oficina central. Todos los terminales a la barra MGB deben ser conectados al conductor por medio de sujetadores del tipo de lengüetas de dos pernos que tengan conexión de compresión o soldadura exotérmica con el conductor. Secciones Sección P: La sección “P” de la Barra de Tierra Principal son el punto de conexión para los generadores de sobre corrientes tales como: Tierras de los equipos de microondas y radio: gabinetes internos y cubiertas Barra de tierra para cables de entrada. Barra de tierra de la armazón de distribución principal (MDF) Marco de tierra del generador. Sección N: La sección (N) de la barra MGB es el punto común de referencia a tierra, para todo equipo a tierra no aislado. Las conexiones hechas a la sección (N) son para prevenir diferencias de voltaje entre los armarios metálicos del equipo y los gabinetes fuera del área fuera de la zona IGZ (Zonas de Tierra Aisladas). Todas las estructuras del equipo, el hierro de la barra MDF, armarios para cables, armarios para batería y otras superficies de metales expuestos, que podrían ser energizados, están unidos a la barra MGB en este punto. Sección I: La sección (I) de la barra MGB es el punto principal de conexión para las tierras IGZ. Esta tiene típicamente la menor variación de voltaje de las secciones de la barra MGB. Por consiguiente, las conexiones de la barra GWB son hechas de esta sección de la barra MGB.

7. REDES DE COMPUTADORAS ATERRADAS Es necesario revisar criterios de diseño y conocer las normas existentes. El gran reto que se tiene por delante es diseñar un sistema integral de protección a la instalación eléctrica tomando en cuenta los seis puntos que conforman a la protección integral de su industria o comercio, Estos instrumentos excepcionalmente exactos y fáciles de manejar sirven para medir resistencias con una precisión de 0.1 microohm.

8. REDES DE COMPUTADORAS ATERRADAS Instalación ideal según NEC sección 250-74, excepción 4 Instalación alternativa

9. REDES DE COMPUTADORAS ATERRADAS Tenaza Medidora De Resistencia A Tierra Medidor de Tierra Digital Aterrado Independientemente

10. NORMAS PUESTA A TIERRA NEMA NEC
