Este documento describe diferentes tipos de cables, dispositivos de red y formas de conectarse a Internet. Define cables UTP, STP, Cat 5e y Cat 6 utilizados en redes Ethernet y sus funciones. También describe tarjetas y adaptadores WiFi, switches, routers y cómo estos elementos permiten conectar dispositivos de forma inalámbrica o a través de cables a redes e Internet.

1. Elemento Función Tipo de red
Cable de red: Es el medio de Redes Ethernet
conexión entre los
distintos elementos
de la red. Lo podemos
comprar ya hecho o
bien hacerlo
nosotros.
Redes Ethernet
Es el que vemos en la
imagen superior
izquierda. Se trata de
un cable algo más
Cable UTP fino, más manejable,
pero también menos
seguro y propenso a
interferencias.
Redes Ethernet
También llamado
cable de red
blindado, es el que se
muestra en la
imagen. El blindaje
Cable STP: ofrece, además de
una mayor
resistencia a la
torsión, una
resistencia a las
interferencias que el
cable UTP no tiene.
Usado en redes fast
Ethernet (100 Mbit/s)
Cat 5e: y gigabit Ethernet
(1000 Mbit/s).
Diseñado para
transmisión a
frecuencias de hasta
100 MHz.

2. Usado en redes
gigabit Ethernet
(1000 Mbit/s).
Diseñado para
Cat 6: transmisión a
frecuencias de hasta
250 MHz.
Pensado para ser
usado en redes 10
gigabit Ethernet
Cat 6a: (10000 Mbit/s).
Diseñado para
transmisión a
frecuencias de hasta
500 MHz.
En cualquier caso, la
longitud máxima no
debe exceder de la
100 metros (con cable
STP).
Para conectar estos
cables necesitamos
unas clavijas o
Terminales RJ-45: terminales. El tipo
utilizado es el RJ-
45, algo mayor que el
telefónico (RJ-11) y
con 8 contactos.
Básicamente un
Switch switch es un
componente de la red
que permite conectar
más de dos elementos.
Una red WiFi es una
red Wireless (sin
Red WiFi cable), que trabaja
bajo los protocolos
WiFi (802.11, en sus
diferentes versiones)

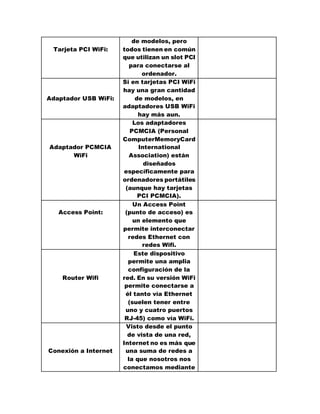

Hay bastante variedad

3. de modelos, pero
Tarjeta PCI WiFi: todos tienen en común
que utilizan un slot PCI
para conectarse al
ordenador.
Si en tarjetas PCI WiFi
hay una gran cantidad
Adaptador USB WiFi: de modelos, en
adaptadores USB WiFi
hay más aun.
Los adaptadores
PCMCIA (Personal
ComputerMemoryCard
Adaptador PCMCIA International
WiFi Association) están
diseñados
específicamente para
ordenadores portátiles
(aunque hay tarjetas
PCI PCMCIA).
Un Access Point
Access Point: (punto de acceso) es
un elemento que
permite interconectar
redes Ethernet con
redes Wifi.
Este dispositivo
permite una amplia
configuración de la
Router Wifi red. En su versión WiFi
permite conectarse a
él tanto vía Ethernet
(suelen tener entre
uno y cuatro puertos
RJ-45) como vía WiFi.
Visto desde el punto
de vista de una red,
Internet no es más que
Conexión a Internet una suma de redes a
la que nosotros nos
conectamos mediante

4. un proveedor de
servicios ISP.
Este sistema ha sido
el más utilizado hasta
Módem ADSL USB la aparición de la
ADSL2+ cuando se
trataba de conectar a
Internet un sólo
ordenador.
Prácticamente igual
que el caso anterior,
solo que en este caso
Cable Módem la entrada en vez de
ser mediante la red
telefónica es
directamente
mediante un cable de
transmisión de datos.
Se diferencia de un
router en que
Módem - Router ADSL incorpora en su
interior un módem
ADSL, por lo que
tenemos dos
elementos en uno
solo.
En el caso de que
nuestra conexión a
Internet sea mediante
Cable - Router cable, también
tenemos disponibles
Cable-routersWiFi,
como es el caso del
que se muestra en la
imagen, un THOMSON
TCW710.
