Teoria_Digital - Tema 1 - Introducción-convertido.pptx

Fundamentos de Electrónica. Dpto. Tecnología Electrónica. Universidad de Málaga
FUNDAMENTOS DE ELECTRÓNICA
1
Departamento de Tecnología Electrónica
Universidad de Málaga
Apuntes preparados por Francisco García Lagos
ELECTRÓNICA DIGITAL

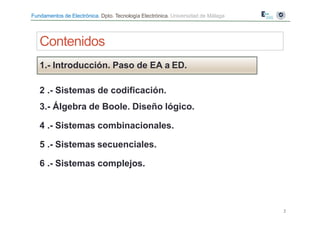

Contenidos
2
1.- Introducción. Paso de EA a ED.
2 .- Sistemas de codificación.
3.- Álgebra de Boole. Diseño lógico.
4 .- Sistemas combinacionales.
5 .- Sistemas secuenciales.
6 .- Sistemas complejos.

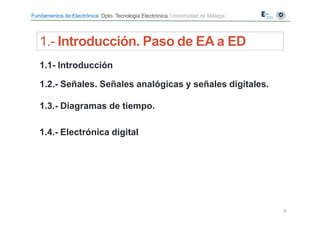

1.- Introducción. Paso de EA a ED
3
1.1- Introducción
1.2.- Señales. Señales analógicas y señales digitales.
1.3.- Diagramas de tiempo.
1.4.- Electrónica digital

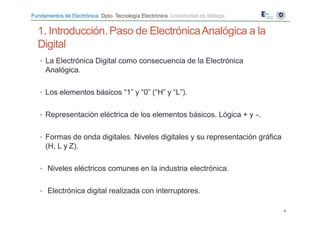

• La Electrónica Digital como consecuencia de la Electrónica
Analógica.
• Los elementos básicos “1” y “0” (“H” y “L”).
• Representación eléctrica de los elementos básicos. Lógica + y -.
• Formas de onda digitales. Niveles digitales y su representación gráfica
(H, L y Z).
• Niveles eléctricos comunes en la industria electrónica.
• Electrónica digital realizada con interruptores.
4
1. Introducción. Paso de ElectrónicaAnalógica a la
Digital

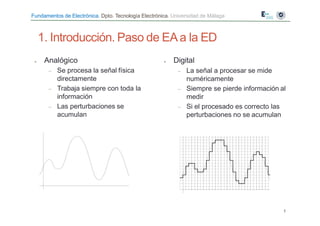

1. Introducción. Paso de EAa la ED
● Analógico
– Se procesa la señal física
directamente
– Trabaja siempre con toda la
información
– Las perturbaciones se
acumulan
● Digital
– La señal a procesar se mide
numéricamente
– Siempre se pierde información al
medir
– Si el procesado es correcto las
perturbaciones no se acumulan
5

6

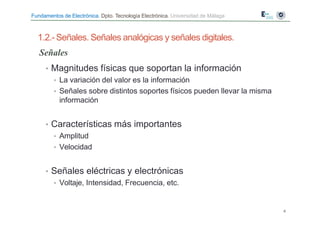

Señales
• Magnitudes físicas que soportan la información
• La variación del valor es la información
• Señales sobre distintos soportes físicos pueden llevar la misma
información
• Características más importantes
• Amplitud
• Velocidad
• Señales eléctricas y electrónicas
• Voltaje, Intensidad, Frecuencia, etc.

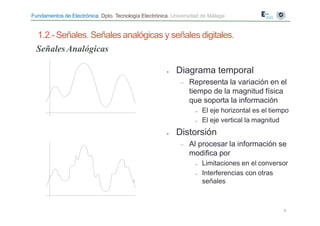

● Diagrama temporal
– Representa la variación en el
tiempo de la magnitud física
que soporta la información
● El eje horizontal es el tiempo
● El eje vertical la magnitud
● Distorsión
– Al procesar la información se
modifica por
● Limitaciones en el conversor
● Interferencias con otras
señales
SeñalesAnalógicas
7

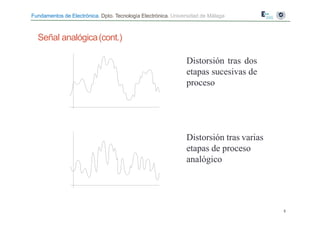

Señal analógica(cont.)
Distorsión tras dos
etapas sucesivas de
proceso
Distorsión tras varias
etapas de proceso
analógico
8

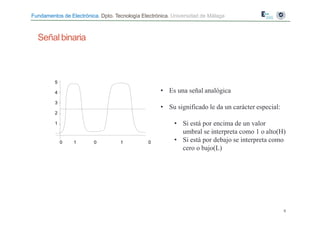

Señal binaria
• Es una señal analógica
• Su significado le da un carácter especial:
• Si está por encima de un valor
umbral se interpreta como 1 o alto(H)
• Si está por debajo se interpreta como
cero o bajo(L)
5
4
3
2
1
0
9
1 0 1 0

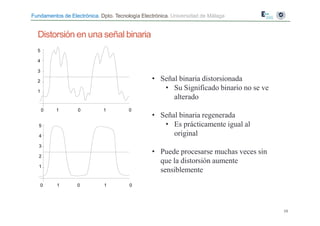

Distorsión en una señal binaria
• Señal binaria distorsionada
• Su Significado binario no se ve
alterado
• Señal binaria regenerada
• Es prácticamente igual al
original
• Puede procesarse muchas veces sin
que la distorsión aumente
sensiblemente
5
4
3
2
1
0 1 0 1 0
5
4
3
2
1
0
10
1 0 1 0

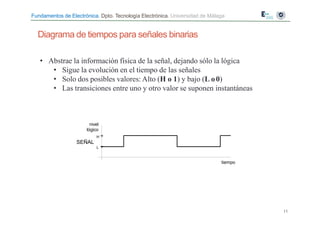

Diagrama de tiempos para señales binarias
• Abstrae la información física de la señal, dejando sólo la lógica
• Sigue la evolución en el tiempo de las señales
• Solo dos posibles valores: Alto (H o 1) y bajo (L o0)
• Las transiciones entre uno y otro valor se suponen instantáneas
nivel
lógico
H
SEÑAL
L
11
tiempo

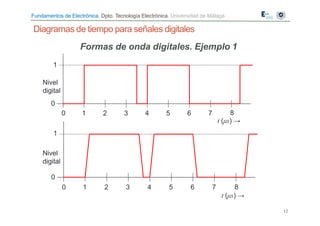

Diagramas de tiempo para señales digitales
Formas de onda digitales. Ejemplo 1
1
Nivel
digital
0
8
t (μs) →
0 1 2 3 4 5 6 7
1
Nivel
digital
0
8
t (μs) →
0 1 2 3 4 5 6 7
12

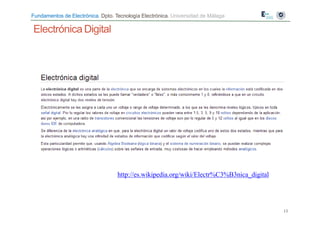

Electrónica Digital
http://es.wikipedia.org/wiki/Electr%C3%B3nica_digital
13

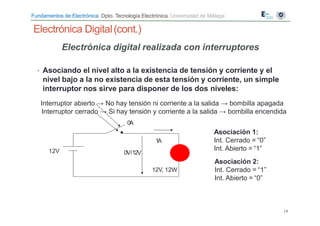

Electrónica digital realizada con interruptores
• Asociando el nivel alto a la existencia de tensión y corriente y el
nivel bajo a la no existencia de esta tensión y corriente, un simple
interruptor nos sirve para disponer de los dos niveles:
Interruptor abierto → No hay tensión ni corriente a la salida → bombilla apagada
Interruptor cerrado → Si hay tensión y corriente a la salida → bombilla encendida
Electrónica Digital(cont.)
0V/12V
12V
1A
12V, 12W
Asociación 1:
Int. Cerrado = “0”
Int. Abierto = “1”
Asociación 2:
Int. Cerrado = “1”
Int. Abierto = “0”
14
0A

In
I2
I1

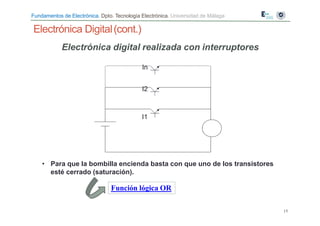

• Para que la bombilla encienda basta con que uno de los transistores
esté cerrado (saturación).
Función lógica OR
15

I1 I2 In

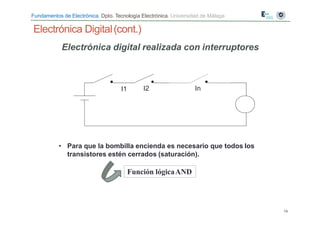

• Para que la bombilla encienda es necesario que todos los
transistores estén cerrados (saturación).
Función lógicaAND
16

17

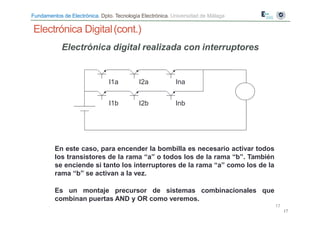

I1a I2a Ina
I1b I2b Inb
En este caso, para encender la bombilla es necesario activar todos
los transistores de la rama “a” o todos los de la rama “b”. También
se enciende si tanto los interruptores de la rama “a” como los de la
rama “b” se activan a la vez.
Es un montaje precursor de sistemas combinacionales que
combinan puertas AND y OR como veremos.
17
