Sistemas digitales
- 1. Introducción a los SistemasDigitales TEMA 1 1

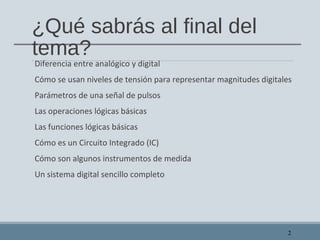

- 2. ¿Qué sabrás alfinal del tema? Diferencia entre analógico y digital Cómo se usan niveles de tensión para representar magnitudes digitales Parámetros de una señal de pulsos Las operaciones lógicas básicas Las funciones lógicas básicas Cómo es un Circuito Integrado (IC) Cómo son algunos instrumentos de medida Un sistema digital sencillo completo 2

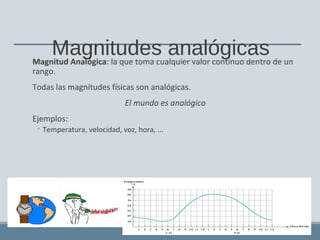

- 3. Magnitudes analógicasMagnitud Analógica:la que toma cualquier valor continuo dentro de un rango. Todas las magnitudes físicas son analógicas. El mundo es analógico Ejemplos: ◦ Temperatura, velocidad, voz, hora, ... 3

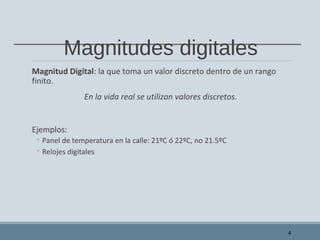

- 4. Magnitudes digitales Magnitud Digital:la que toma un valor discreto dentro de un rango finito. En la vida real se utilizan valores discretos. Ejemplos: ◦ Panel de temperatura en la calle: 21ºC ó 22ºC, no 21.5ºC ◦ Relojes digitales 4

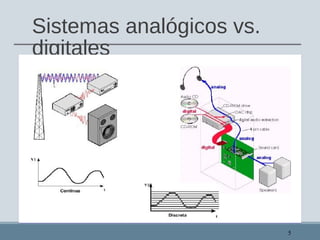

- 5.

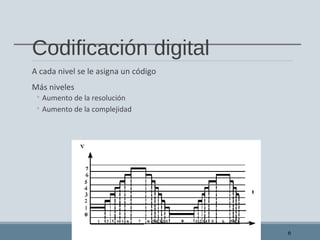

- 6. Codificación digital A cadanivel se le asigna un código Más niveles ◦ Aumento de la resolución ◦ Aumento de la complejidad 6

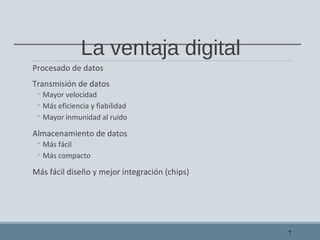

- 7. La ventaja digital Procesadode datos Transmisión de datos ◦ Mayor velocidad ◦ Más eficiencia y fiabilidad ◦ Mayor inmunidad al ruido Almacenamiento de datos ◦ Más fácil ◦ Más compacto Más fácil diseño y mejor integración (chips) 7

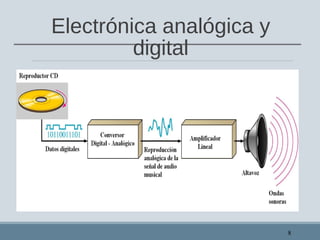

- 8.

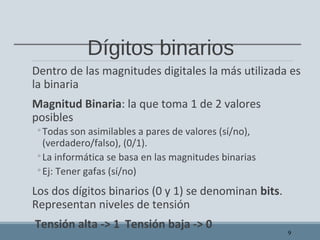

- 9. Dígitos binarios Dentro delas magnitudes digitales la más utilizada es la binaria Magnitud Binaria: la que toma 1 de 2 valores posibles ◦Todas son asimilables a pares de valores (sí/no), (verdadero/falso), (0/1). ◦La informática se basa en las magnitudes binarias ◦Ej: Tener gafas (sí/no) Los dos dígitos binarios (0 y 1) se denominan bits. Representan niveles de tensión Tensión alta -> 1 Tensión baja -> 0 9

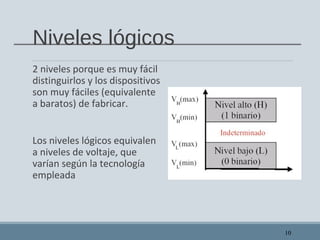

- 10. Niveles lógicos 2 nivelesporque es muy fácil distinguirlos y los dispositivos son muy fáciles (equivalente a baratos) de fabricar. Los niveles lógicos equivalen a niveles de voltaje, que varían según la tecnología empleada 10

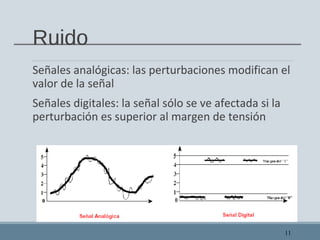

- 11. Ruido Señales analógicas: lasperturbaciones modifican el valor de la señal Señales digitales: la señal sólo se ve afectada si la perturbación es superior al margen de tensión 11

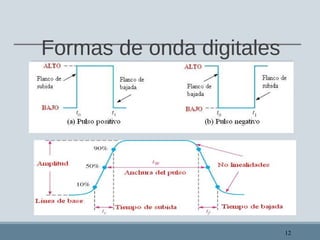

- 12. Formas de ondadigitales 12

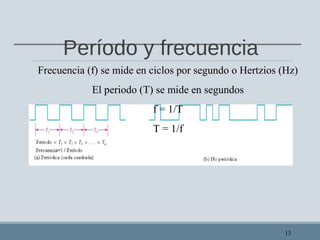

- 13. Período y frecuencia 13 Frecuencia(f) se mide en ciclos por segundo o Hertzios (Hz) El periodo (T) se mide en segundos f = 1/T T = 1/f

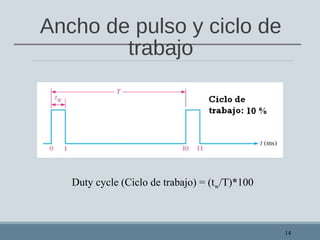

- 14. Ancho de pulsoy ciclo de trabajo 14 Duty cycle (Ciclo de trabajo) = (tw/T)*100

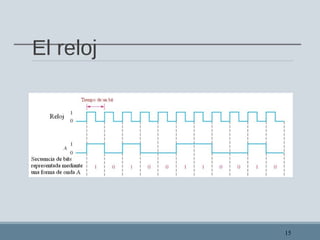

- 15.

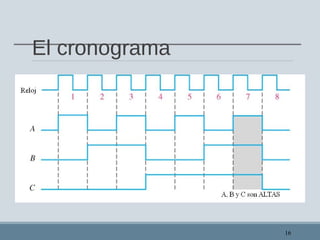

- 16.

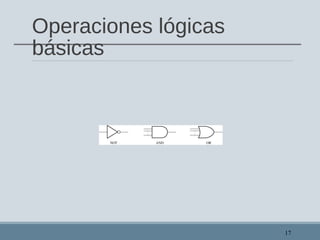

- 17.

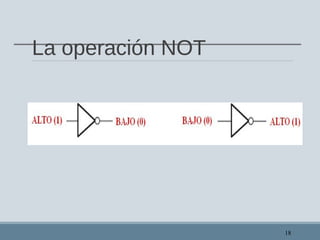

- 18.

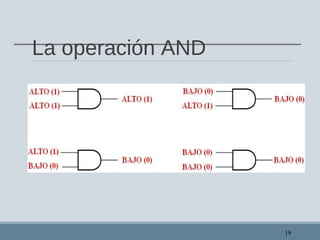

- 19.

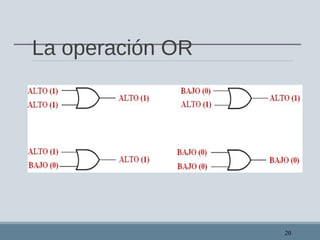

- 20.

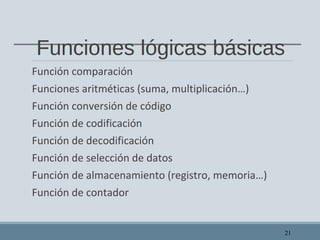

- 21. Funciones lógicas básicas Funcióncomparación Funciones aritméticas (suma, multiplicación…) Función conversión de código Función de codificación Función de decodificación Función de selección de datos Función de almacenamiento (registro, memoria…) Función de contador 21

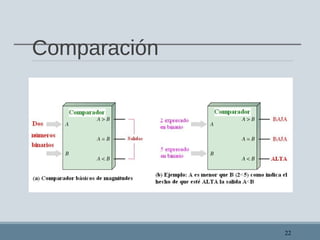

- 22.
- 23.
- 24.
- 25.

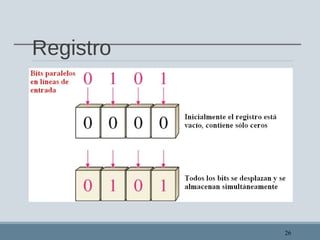

- 26.

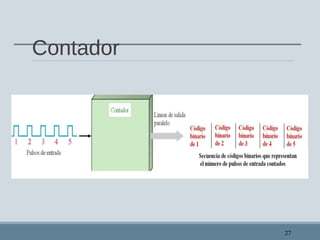

- 27.

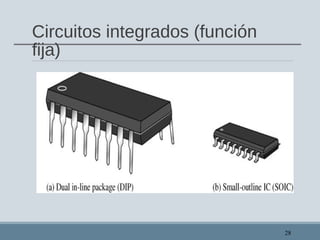

- 28.

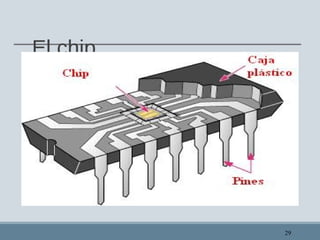

- 29.

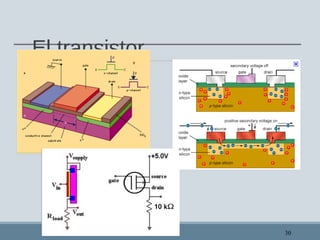

- 30.

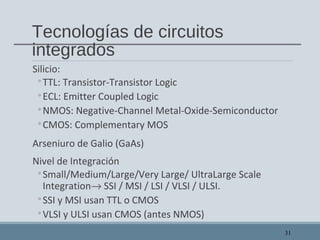

- 31. Tecnologías de circuitos integrados Silicio: ◦TTL:Transistor-Transistor Logic ◦ECL: Emitter Coupled Logic ◦NMOS: Negative-Channel Metal-Oxide-Semiconductor ◦CMOS: Complementary MOS Arseniuro de Galio (GaAs) Nivel de Integración ◦Small/Medium/Large/Very Large/ UltraLarge Scale Integration→ SSI / MSI / LSI / VLSI / ULSI. ◦SSI y MSI usan TTL o CMOS ◦VLSI y ULSI usan CMOS (antes NMOS) 31

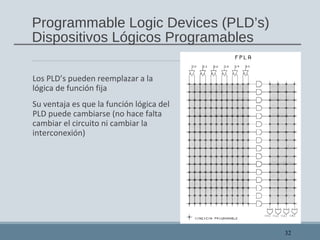

- 32. Programmable Logic Devices(PLD’s) Dispositivos Lógicos Programables Los PLD’s pueden reemplazar a la lógica de función fija Su ventaja es que la función lógica del PLD puede cambiarse (no hace falta cambiar el circuito ni cambiar la interconexión) 32

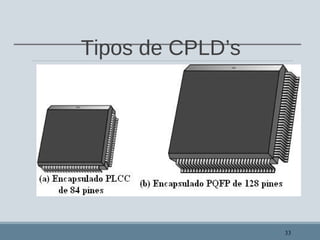

- 33.

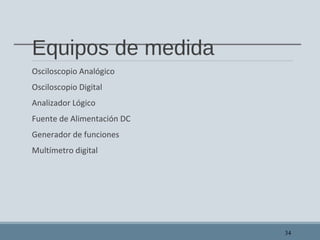

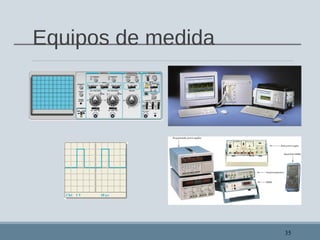

- 34. Equipos de medida OsciloscopioAnalógico Osciloscopio Digital Analizador Lógico Fuente de Alimentación DC Generador de funciones Multímetro digital 34
- 35.

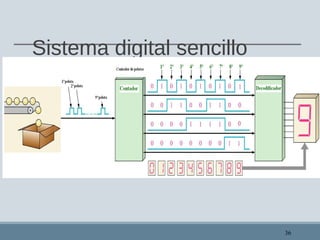

- 36.

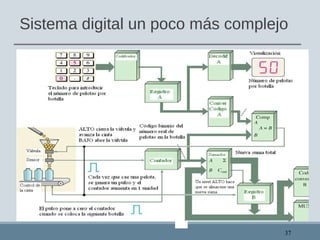

- 37. Sistema digital unpoco más complejo 37

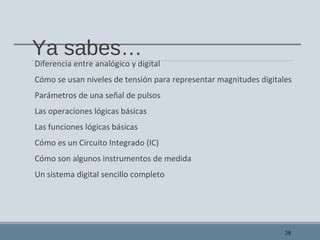

- 38. Ya sabes… Diferencia entreanalógico y digital Cómo se usan niveles de tensión para representar magnitudes digitales Parámetros de una señal de pulsos Las operaciones lógicas básicas Las funciones lógicas básicas Cómo es un Circuito Integrado (IC) Cómo son algunos instrumentos de medida Un sistema digital sencillo completo 38
