El documento presenta un formato para describir la forma, función y estructura de un artefacto que dos estudiantes van a construir. La forma del artefacto será una rueda noria con base de madera MDF, columnas cilíndricas de madera MDF, poleas de metal o madera, motor y pilas metálicos, rueda de madera MDF y pasadores y un interruptor metálicos. Será ensamblado con tornillos y pegante. Su función es comprender, explicar y aplicar el funcionamiento de máquinas monofuncionales en el diseño

1. COLEGIO RAMON B. JIMENO

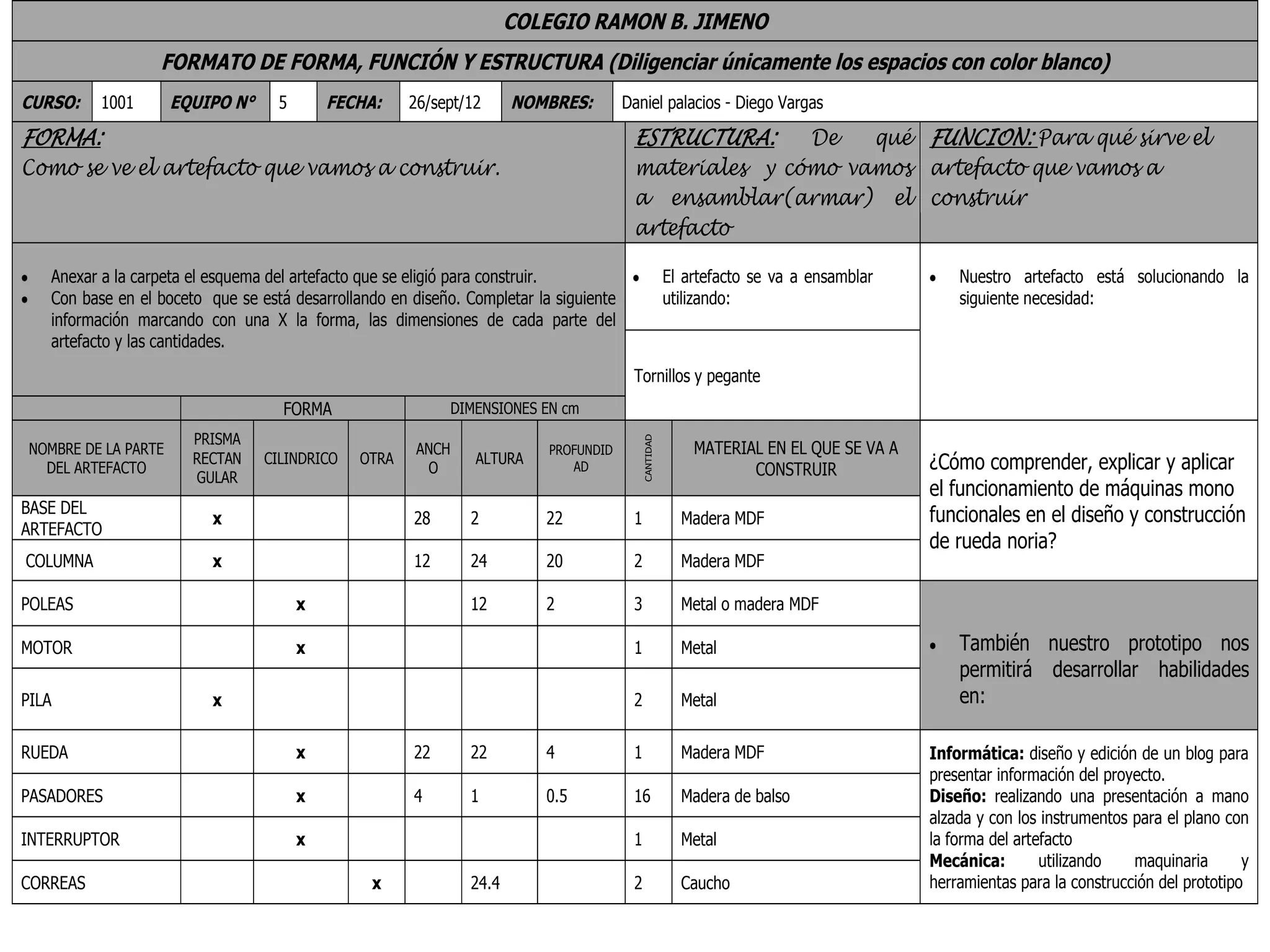

FORMATO DE FORMA, FUNCIÓN Y ESTRUCTURA (Diligenciar únicamente los espacios con color blanco)
CURSO: 1001 EQUIPO N° 5 FECHA: 26/sept/12 NOMBRES: Daniel palacios - Diego Vargas
FORMA: ESTRUCTURA: De qué FUNCION: Para qué sirve el
Como se ve el artefacto que vamos a construir. materiales y cómo vamos artefacto que vamos a
a ensamblar(armar) el construir
artefacto
Anexar a la carpeta el esquema del artefacto que se eligió para construir. El artefacto se va a ensamblar Nuestro artefacto está solucionando la
Con base en el boceto que se está desarrollando en diseño. Completar la siguiente utilizando: siguiente necesidad:
información marcando con una X la forma, las dimensiones de cada parte del
artefacto y las cantidades.
Tornillos y pegante
FORMA DIMENSIONES EN cm
PRISMA
CANTIDAD
NOMBRE DE LA PARTE ANCH PROFUNDID MATERIAL EN EL QUE SE VA A
DEL ARTEFACTO
RECTAN CILINDRICO OTRA
O
ALTURA AD CONSTRUIR ¿Cómo comprender, explicar y aplicar
GULAR
el funcionamiento de máquinas mono
BASE DEL funcionales en el diseño y construcción
x 28 2 22 1 Madera MDF
ARTEFACTO
de rueda noria?
COLUMNA x 12 24 20 2 Madera MDF
POLEAS x 12 2 3 Metal o madera MDF
MOTOR x 1 Metal También nuestro prototipo nos
permitirá desarrollar habilidades
PILA x 2 Metal en:
RUEDA x 22 22 4 1 Madera MDF Informática: diseño y edición de un blog para
presentar información del proyecto.
PASADORES x 4 1 0.5 16 Madera de balso Diseño: realizando una presentación a mano
alzada y con los instrumentos para el plano con
INTERRUPTOR x 1 Metal la forma del artefacto
Mecánica: utilizando maquinaria y
CORREAS x 24.4 2 Caucho herramientas para la construcción del prototipo
