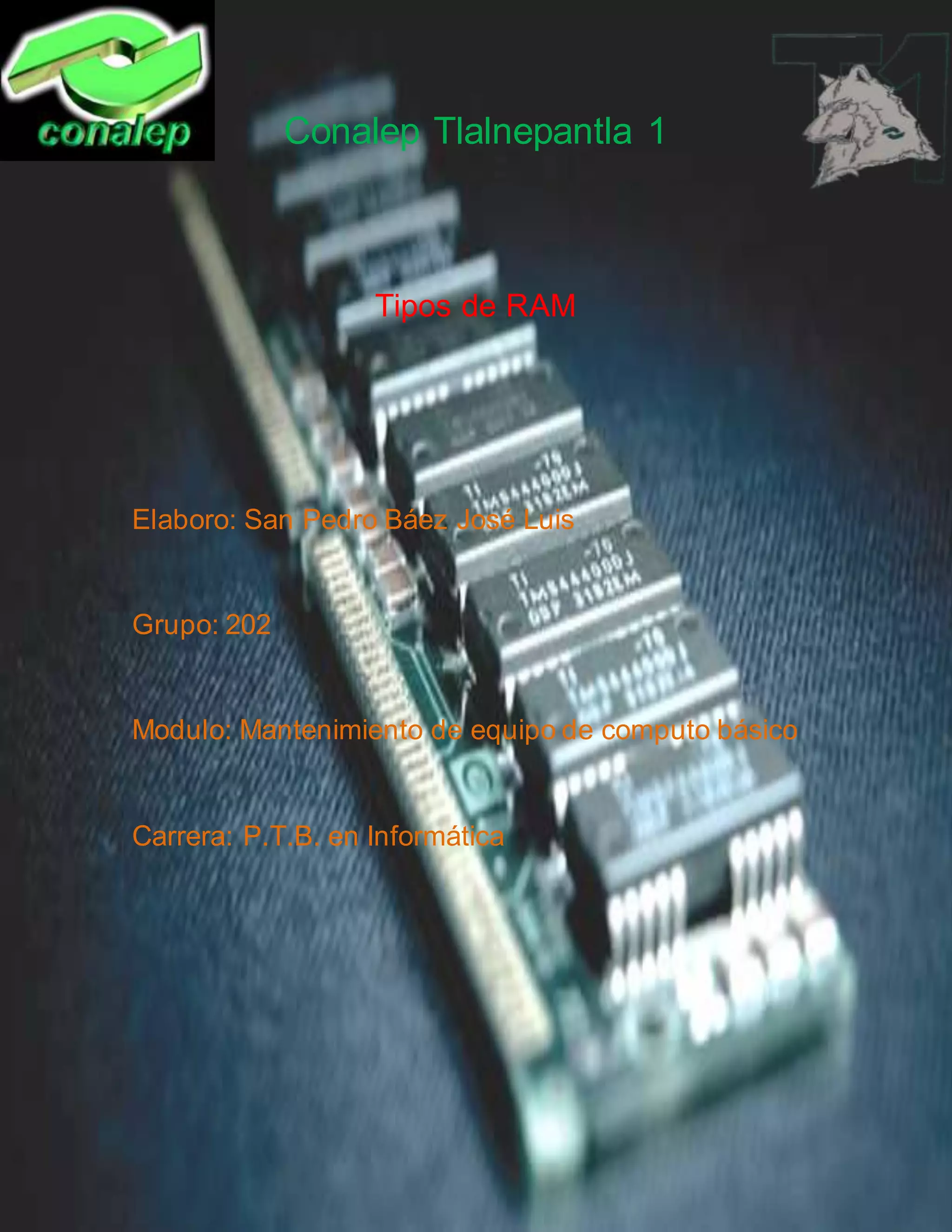

1. Conalep Tlalnepantla 1
Tipos de RAM
Elaboro: San Pedro Báez José Luis
Grupo: 202
Modulo: Mantenimiento de equipo de computo básico
Carrera: P.T.B. en Informática

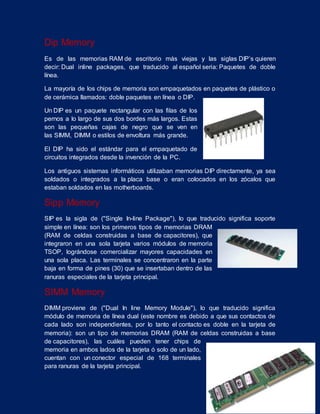

2. Dip Memory
Es de las memorias RAM de escritorio más viejas y las siglas DIP’s quieren
decir: Dual inline packages, que traducido al español seria: Paquetes de doble
línea.
La mayoría de los chips de memoria son empaquetados en paquetes de plástico o
de cerámica llamados: doble paquetes en línea o DIP.
Un DIP es un paquete rectangular con las filas de los
pernos a lo largo de sus dos bordes más largos. Estas
son las pequeñas cajas de negro que se ven en
las SIMM, DIMM o estilos de envoltura más grande.
El DIP ha sido el estándar para el empaquetado de
circuitos integrados desde la invención de la PC.
Los antiguos sistemas informáticos utilizaban memorias DIP directamente, ya sea
soldados o integrados a la placa base o eran colocados en los zócalos que
estaban soldados en las motherboards.
Sipp Memory
SIP es la sigla de ("Single In-line Package"), lo que traducido significa soporte
simple en línea: son los primeros tipos de memorias DRAM
(RAM de celdas construidas a base de capacitores), que
integraron en una sola tarjeta varios módulos de memoria
TSOP, lográndose comercializar mayores capacidades en
una sola placa. Las terminales se concentraron en la parte
baja en forma de pines (30) que se insertaban dentro de las
ranuras especiales de la tarjeta principal.
SIMM Memory
DIMM proviene de ("Dual In line Memory Module"), lo que traducido significa
módulo de memoria de línea dual (este nombre es debido a que sus contactos de
cada lado son independientes, por lo tanto el contacto es doble en la tarjeta de
memoria): son un tipo de memorias DRAM (RAM de celdas construidas a base
de capacitores), las cuáles pueden tener chips de
memoria en ambos lados de la tarjeta ó solo de un lado,
cuentan con un conector especial de 168 terminales
para ranuras de la tarjeta principal.

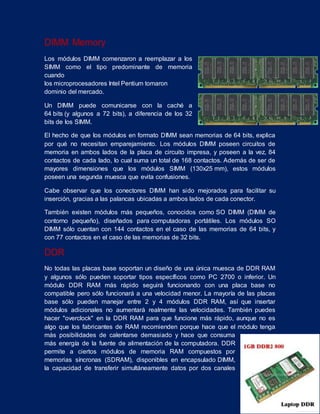

3. DIMM Memory
Los módulos DIMM comenzaron a reemplazar a los
SIMM como el tipo predominante de memoria
cuando
los microprocesadores Intel Pentium tomaron
dominio del mercado.
Un DIMM puede comunicarse con la caché a
64 bits (y algunos a 72 bits), a diferencia de los 32
bits de los SIMM.
El hecho de que los módulos en formato DIMM sean memorias de 64 bits, explica
por qué no necesitan emparejamiento. Los módulos DIMM poseen circuitos de
memoria en ambos lados de la placa de circuito impresa, y poseen a la vez, 84
contactos de cada lado, lo cual suma un total de 168 contactos. Además de ser de
mayores dimensiones que los módulos SIMM (130x25 mm), estos módulos
poseen una segunda muesca que evita confusiones.
Cabe observar que los conectores DIMM han sido mejorados para facilitar su
inserción, gracias a las palancas ubicadas a ambos lados de cada conector.
También existen módulos más pequeños, conocidos como SO DIMM (DIMM de
contorno pequeño), diseñados para computadoras portátiles. Los módulos SO
DIMM sólo cuentan con 144 contactos en el caso de las memorias de 64 bits, y
con 77 contactos en el caso de las memorias de 32 bits.
DDR
No todas las placas base soportan un diseño de una única muesca de DDR RAM
y algunos sólo pueden soportar tipos específicos como PC 2700 o inferior. Un
módulo DDR RAM más rápido seguirá funcionando con una placa base no
compatible pero sólo funcionará a una velocidad menor. La mayoría de las placas
base sólo pueden manejar entre 2 y 4 módulos DDR RAM, así que insertar
módulos adicionales no aumentará realmente las velocidades. También puedes
hacer "overclock" en la DDR RAM para que funcione más rápido, aunque no es
algo que los fabricantes de RAM recomienden porque hace que el módulo tenga
más posibilidades de calentarse demasiado y hace que consuma
más energía de la fuente de alimentación de la computadora. DDR
permite a ciertos módulos de memoria RAM compuestos por
memorias síncronas (SDRAM), disponibles en encapsulado DIMM,
la capacidad de transferir simultáneamente datos por dos canales

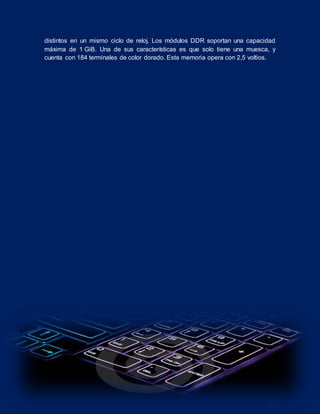

4. distintos en un mismo ciclo de reloj. Los módulos DDR soportan una capacidad
máxima de 1 GiB. Una de sus características es que solo tiene una muesca, y
cuenta con 184 terminales de color dorado. Esta memoria opera con 2,5 voltios.
