El documento describe diferentes tipos de memorias RAM, incluyendo DDR, DDR2, DIMM, y RIMM. DDR opera a doble velocidad y DDR2 opera a cuádruple velocidad transmitiendo 4 bits por ciclo. Los módulos DIMM reemplazaron a los SIMM y pueden comunicarse a 64 bits. Los módulos RIMM usan la tecnología RDRAM y tienen mayor velocidad pero peor rendimiento que DDR debido a su bus más estrecho.

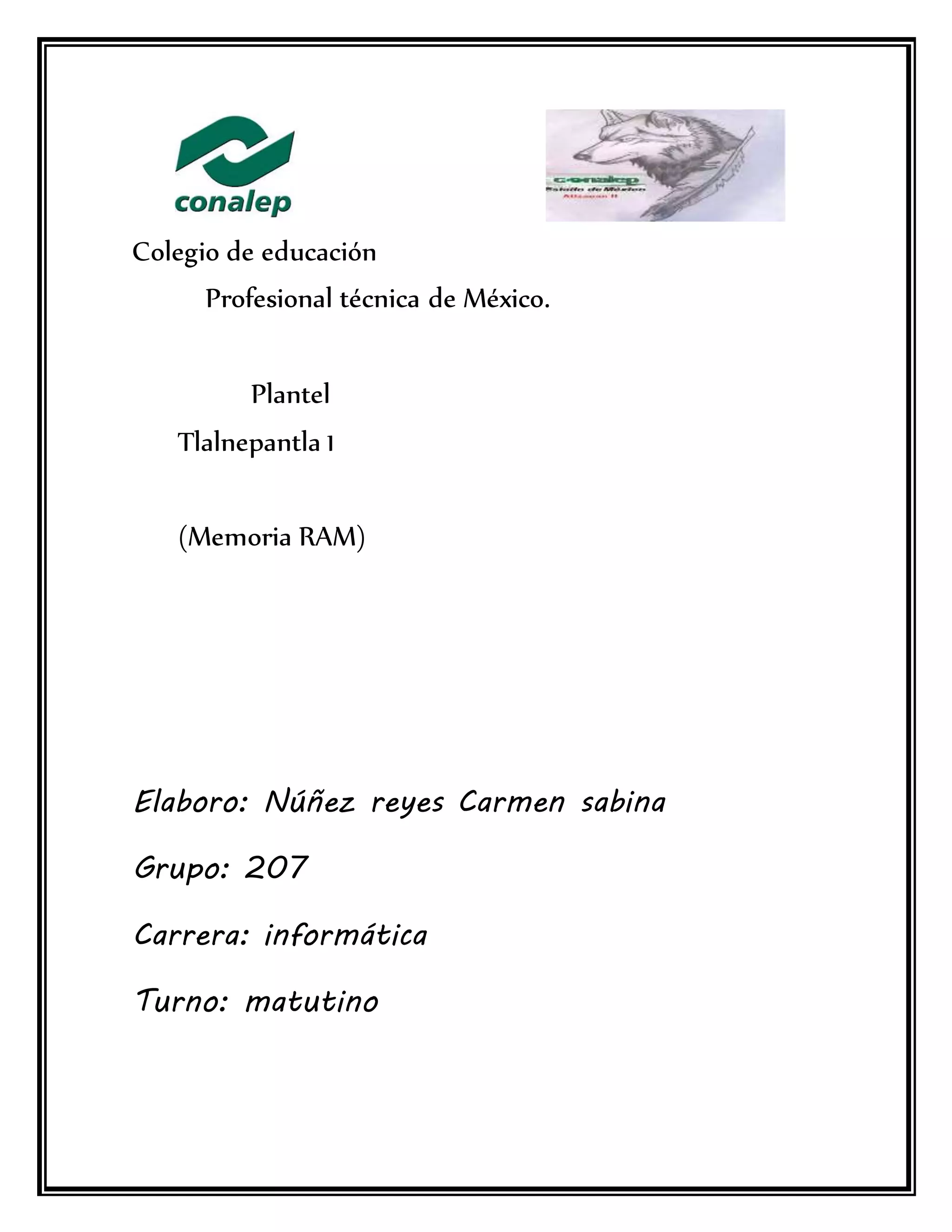

1. Colegio de educación
Profesional técnica de México.
Plantel
Tlalnepantla 1
(Memoria RAM)
Elaboro: Núñez reyes Carmen sabina
Grupo: 207
Carrera: informática
Turno: matutino

2. Asignatura: mantenimiento de equipo de
cómputo básico
DDR
(De las siglas en inglés Double Data Rate Synchronous Dynamic Random-Access Memory) es
un tipo de memoria RAM, de la familia de las SDRAM usadas ya desde principios de 1970. Su
primera especificación se publicó en junio de 2000. No todas las placas base soportan un
diseño de una única muesca de DDR RAM y algunos sólo pueden soportar tipos específicos
como PC 2700 o inferior. Un módulo DDR RAM más rápido seguirá funcionando con una
placa base no compatible pero sólo funcionará a una velocidad menor. La mayoría de las
placas base sólo pueden manejar entre 2 y 4 módulos DDR RAM, así que insertar módulos
adicionales no aumentará realmente las velocidades. También puedes hacer "overclock" en la
DDR RAM para que funcione más rápido, aunque no es algo que los fabricantes de RAM
recomienden porque hace que el módulo tenga más posibilidades de calentarse demasiado y
hace que consuma más energía de la fuente de alimentación de la computadora.
DDR2
Los módulos DDR2 funcionan con 4 bits por ciclo, es decir 2 de ida y 2 de vuelta en un mismo
ciclo mejorando sustancialmente el ancho de banda potencial bajo la misma frecuencia de
una DDR SDRAM tradicional (si una DDR a 200 MHz reales entregaba 400 MHz nominales, la
DDR2 por esos mismos 200 MHz reales entrega 800 MHz nominales). Este sistema funciona
debido a que dentro de las memorias hay un pequeño buffer que es el que guarda la

3. información para luego transmitirla fuera del módulo de memoria. En el caso de la DDR
convencional este buffer tomaba los 2 bits para transmitirlos en 1 sólo ciclo, lo que aumenta la
frecuencia final. En las DDR2, el buffer almacena 4 bits para luego enviarlos, lo que a su vez
redobla la frecuencia nominal sin necesidad de aumentar la frecuencia real de los módulos de
memoria.
Las memorias DDR2 tienen mayores latencias que las conseguidas con las DDR
convencionales, cosa que perjudicaba su rendimiento. Reducir la latencia en las DDR2 no es
fácil. El mismo hecho de que el buffer de la memoria DDR2 pueda almacenar 4 bits para luego
enviarlos es el causante de la mayor latencia, debido a que se necesita mayor tiempo de
"escucha" por parte del buffer y mayor tiempo de trabajo por parte de los módulos de
memoria, para recopilar esos 4 bits antes de poder enviar la información.
Características
 Las memorias DDR2 son una mejora de las memorias DDR (Doublé Data Rate), que
permiten que los búferes de entrada/salida funcionen al doble de la frecuencia del núcleo,
permitiendo que durante cada ciclo de reloj se realicen cuatro transferencias.
 Operan tanto en el flanco alto del reloj como en el bajo, en los puntos de 0voltios y 1,8
voltios, lo que reduce el consumo de energía en aproximadamente el 50 por ciento del
consumo de las DDR, que funcionaban a 0 y 2,5 voltios.
 Terminación de señal de memoria dentro del chip de la memoria ("Terminación integrada"
u ODT) para evitar errores de transmisión de señal reflejada.
Dimm
os DIMM (sigla en inglés de dual in-line memory module, traducible como «módulo de
memoria con contactos duales») son, al igual que sus precedentes SIMM, módulos

4. de memoria RAM que se conectan directamente en las ranuras de la placa base de
las computadoras personales y están constituidos por pequeños circuitos impresos que
contienen circuitos integrados de memoria. Los módulos DIMM son reconocibles
externamente por tener cada contacto (o pin) de una de sus caras separadas del opuesto de
la otra, a diferencia de los SIMM en que cada contacto está unido a su opuesto. La disposición
física de los DIMM duplica el número de contactos diferenciados con el bus.
Los módulos DIMM comenzaron a reemplazar a los SIMM como el tipo predominante de
memoria cuando los microprocesadores Intel Pentium tomaron dominio del mercado.
Un DIMM puede comunicarse con la caché a 64 bits (y algunos a 72 bits), a diferencia de los
32 bits de los SIMM.
El hecho de que los módulos en formato DIMM sean memorias de 64 bits, explica por qué no
necesitan emparejamiento. Los módulos DIMM poseen circuitos de memoria en ambos lados
de la placa de circuito impresa, y poseen a la vez, 84 contactos de cada lado, lo cual suma un
total de 168 contactos. Además de ser de mayores dimensiones que los módulos SIMM
(130x25 mm), estos módulos poseen una segunda muesca que evita confusiones.
Cabe observar que los conectores DIMM han sido mejorados para facilitar su inserción,
gracias a las palancas ubicadas a ambos lados de cada conector.
También existen módulos más pequeños, conocidos como SO DIMM (DIMM de contorno
pequeño), diseñados para computadoras portátiles. Los módulos SO DIMM sólo cuentan con
144 contactos en el caso de las memorias de 64 bits, y con 77 contactos en el caso de las
memorias de 32 bits.
RIMM
RIMM, acrónimo de Bambús In-line Memory Module(Módulo de Memoria en Línea Bambús),
designa a los módulos de memoria RAM que utilizan una tecnología denominada RDRAM,
desarrollada por Bambús Inc. a mediados de los años 1990 con el fin de introducir un módulo
de memoria con niveles de rendimiento muy superiores a los módulos de memoria SDRAM de
100 MHz y 133 MHz disponibles en aquellos años.

5. Los módulos RIMM RDRAM cuentan con 184 pines y debido a sus altas frecuencias de
trabajo requieren de difusores de calor consistentes en una placa metálica que recubre los
chips del módulo. Se basan en un bus de datos de 16 bits y están disponibles en velocidades
de 300MHz (PC-600), 356 MHz (PC-700), 400 MHz (PC-800) y 533 MHz (PC-1066) que por
su pobre bus de 16 bits tenía un rendimiento 4 veces menor que la DDR. La RIMM de 533MHz
tiene un rendimiento similar al de un módulo DDR133, a pesar de que sus latencias son 10
veces peores que la DDR.
