Trabajo Practico TIC Información de CPU, ACV, VC, Memoria Ram-Rom, Puerto USB, Placa Madre, Tarjeta de Audio y videoPor Iván Leonel Gorosito y Guido Gonzales

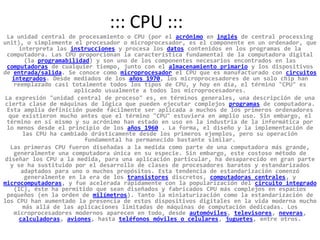

::: CPU :::La unidad central de procesamiento o CPU (por el acrónimo en inglés de central processing unit), o simplemente el procesador o microprocesador, es el componente en un ordenador, que interpreta las instrucciones y procesa los datos contenidos en los programas de la computadora. Las CPU proporcionan la característica fundamental de la computadora digital (la programabilidad) y son uno de los componentes necesarios encontrados en las computadoras de cualquier tiempo, junto con el almacenamiento primario y los dispositivos de entrada/salida. Se conoce como microprocesador el CPU que es manufacturado con circuitos integrados. Desde mediados de los años 1970, los microprocesadores de un solo chip han reemplazado casi totalmente todos los tipos de CPU, y hoy en día, el término "CPU" es aplicado usualmente a todos los microprocesadores.La expresión "unidad central de proceso" es, en términos generales, una descripción de una cierta clase de máquinas de lógica que pueden ejecutar complejos programas de computadora. Esta amplia definición puede fácilmente ser aplicada a muchos de los primeros ordenadores que existieron mucho antes que el término "CPU" estuviera en amplio uso. Sin embargo, el término en sí mismo y su acrónimo han estado en uso en la industria de la informática por lo menos desde el principio de los años 1960 . La forma, el diseño y la implementación de las CPU ha cambiado drásticamente desde los primeros ejemplos, pero su operación fundamental ha permanecido bastante similar.Las primeras CPU fueron diseñadas a la medida como parte de una computadora más grande, generalmente una computadora única en su especie. Sin embargo, este costoso método de diseñar los CPU a la medida, para una aplicación particular, ha desaparecido en gran parte y se ha sustituido por el desarrollo de clases de procesadores baratos y estandarizados adaptados para uno o muchos propósitos. Esta tendencia de estandarización comenzó generalmente en la era de los transistores discretos, computadoras centrales, y microcomputadoras, y fue acelerada rápidamente con la popularización del circuito integrado (IC), éste ha permitido que sean diseñados y fabricados CPU más complejos en espacios pequeños (en la orden de milímetros). Tanto la miniaturización como la estandarización de los CPU han aumentado la presencia de estos dispositivos digitales en la vida moderna mucho más allá de las aplicaciones limitadas de máquinas de computación dedicadas. Los microprocesadores modernos aparecen en todo, desde automóviles, televisores, neveras, calculadoras, aviones, hasta teléfonos móviles o celulares, juguetes, entre otros.

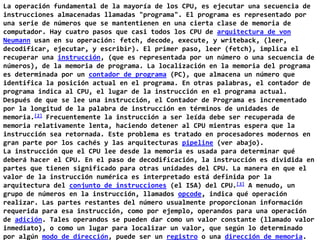

La operación fundamental de la mayoría de los CPU, es ejecutar una secuencia de instrucciones almacenadas llamadas "programa". El programa es representado por una serie de números que se mantentienen en una cierta clase de memoria de computador. Hay cuatro pasos que casi todos los CPU de arquitectura de von Neumann usan en su operación: fetch, decode, execute, y writeback, (leer, decodificar, ejecutar, y escribir). El primer paso, leer (fetch), implica el recuperar una instrucción, (que es representada por un número o una secuencia de números), de la memoria de programa. La localización en la memoria del programa es determinada por un contador de programa (PC), que almacena un número que identifica la posición actual en el programa. En otras palabras, el contador de programa indica al CPU, el lugar de la instrucción en el programa actual. Después de que se lee una instrucción, el Contador de Programa es incrementado por la longitud de la palabra de instrucción en términos de unidades de memoria.[2] Frecuentemente la instrucción a ser leída debe ser recuperada de memoria relativamente lenta, haciendo detener al CPU mientras espera que la instrucción sea retornada. Este problema es tratado en procesadores modernos en gran parte por los cachés y las arquitecturas pipeline (ver abajo).La instrucción que el CPU lee desde la memoria es usada para determinar qué deberá hacer el CPU. En el paso de decodificación, la instrucción es dividida en partes que tienen significado para otras unidades del CPU. La manera en que el valor de la instrucción numérica es interpretado está definida por la arquitectura del conjunto de instrucciones (el ISA) del CPU.[3] A menudo, un grupo de números en la instrucción, llamados opcode, indica qué operación realizar. Las partes restantes del número usualmente proporcionan información requerida para esa instrucción, como por ejemplo, operandos para una operación de adición. Tales operandos se pueden dar como un valor constante (llamado valor inmediato), o como un lugar para localizar un valor, que según lo determinado por algún modo de dirección, puede ser un registro o una dirección de memoria.

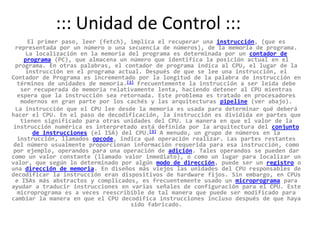

::: Unidad de Control ::: El primer paso, leer (fetch), implica el recuperar una instrucción, (que es representada por un número o una secuencia de números), de la memoria de programa. La localización en la memoria del programa es determinada por un contador de programa (PC), que almacena un número que identifica la posición actual en el programa. En otras palabras, el contador de programa indica al CPU, el lugar de la instrucción en el programa actual. Después de que se lee una instrucción, el Contador de Programa es incrementado por la longitud de la palabra de instrucción en términos de unidades de memoria.[2] Frecuentemente la instrucción a ser leída debe ser recuperada de memoria relativamente lenta, haciendo detener al CPU mientras espera que la instrucción sea retornada. Este problema es tratado en procesadores modernos en gran parte por los cachés y las arquitecturas pipeline (ver abajo).La instrucción que el CPU lee desde la memoria es usada para determinar qué deberá hacer el CPU. En el paso de decodificación, la instrucción es dividida en partes que tienen significado para otras unidades del CPU. La manera en que el valor de la instrucción numérica es interpretado está definida por la arquitectura del conjunto de instrucciones (el ISA) del CPU.[3] A menudo, un grupo de números en la instrucción, llamados opcode, indica qué operación realizar. Las partes restantes del número usualmente proporcionan información requerida para esa instrucción, como por ejemplo, operandos para una operación de adición. Tales operandos se pueden dar como un valor constante (llamado valor inmediato), o como un lugar para localizar un valor, que según lo determinado por algún modo de dirección, puede ser un registro o una dirección de memoria. En diseños más viejos las unidades del CPU responsables de decodificar la instrucción eran dispositivos de hardware fijos. Sin embargo, en CPUs e ISAs más abstractos y complicados, es frecuentemente usado un microprograma para ayudar a traducir instrucciones en varias señales de configuración para el CPU. Este microprograma es a veces reescribible de tal manera que puede ser modificado para cambiar la manera en que el CPU decodifica instrucciones incluso después de que haya sido fabricado.

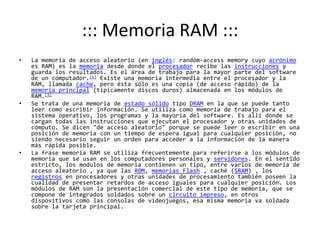

::: Memoria RAM :::La memoria de acceso aleatorio (en inglés: random-accessmemory cuyo acrónimo es RAM) es la memoria desde donde el procesador recibe las instrucciones y guarda los resultados. Es el área de trabajo para la mayor parte del software de un computador.[1] Existe una memoria intermedia entre el procesador y la RAM, llamada cache, pero ésta sólo es una copia (de acceso rápido) de la memoria principal (típicamente discos duros) almacenada en los módulos de RAM.[1]Se trata de una memoria de estado sólido tipo DRAM en la que se puede tanto leer como escribir información. Se utiliza como memoria de trabajo para el sistema operativo, los programas y la mayoría del software. Es allí donde se cargan todas las instrucciones que ejecutan el procesador y otras unidades de cómputo. Se dicen "de acceso aleatorio" porque se puede leer o escribir en una posición de memoria con un tiempo de espera igual para cualquier posición, no siendo necesario seguir un orden para acceder a la información de la manera más rápida posible.La frase memoria RAM se utiliza frecuentemente para referirse a los módulos de memoria que se usan en los computadores personales y servidores. En el sentido estricto, los modulos de memoria contienen un tipo, entre varios de memoria de acceso aleatorio , ya que las ROM, memorias Flash , caché (SRAM) , los registros en procesadores y otras unidades de procesamiento también poseen la cualidad de presentar retardos de acceso iguales para cualquier posición. Los módulos de RAM son la presentación comercial de este tipo de memoria, que se compone de integrados soldados sobre un circuito impreso, en otros dispositivos como las consolas de videojuegos, esa misma memoria va soldada sobre la tarjeta principal.

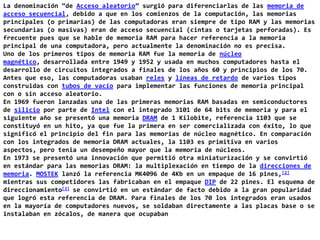

La denominación “de Acceso aleatorio” surgió para diferenciarlas de las memoria de acceso secuencial, debido a que en los comienzos de la computación, las memorias principales (o primarias) de las computadoras eran siempre de tipo RAM y las memorias secundarias (o masivas) eran de acceso secuencial (cintas o tarjetas perforadas). Es frecuente pues que se hable de memoria RAM para hacer referencia a la memoria principal de una computadora, pero actualmente la denominación no es precisa.Uno de los primeros tipos de memoria RAM fue la memoria de núcleo magnético, desarrollada entre 1949 y 1952 y usada en muchos computadores hasta el desarrollo de circuitos integrados a finales de los años 60 y principios de los 70. Antes que eso, las computadoras usaban reles y líneas de retardo de varios tipos construidas con tubos de vacío para implementar las funciones de memoria principal con o sin acceso aleatorio.En 1969 fueron lanzadas una de las primeras memorias RAM basadas en semiconductores de silicio por parte de Intel con el integrado 3101 de 64 bits de memoria y para el siguiente año se presentó una memoria DRAM de 1 Kilobite, referencia 1103 que se constituyó en un hito, ya que fue la primera en ser comercializada con éxito, lo que significó el principio del fin para las memorias de núcleo magnético. En comparación con los integrados de memoria DRAM actuales, la 1103 es primitiva en varios aspectos, pero tenia un desempeño mayor que la memoria de núcleos.En 1973 se presentó una innovación que permitió otra miniaturización y se convirtió en estándar para las memorias DRAM: la multiplexación en tiempo de la direcciones de memoria. MOSTEK lanzó la referencia MK4096 de 4Kb en un empaque de 16 pines,[2] mientras sus competidores las fabricaban en el empaque DIP de 22 pines. El esquema de direccionamiento[3] se convirtió en un estándar de facto debido a la gran popularidad que logró esta referencia de DRAM. Para finales de los 70 los integrados eran usados en la mayoría de computadores nuevos, se soldaban directamente a las placas base o se instalaban en zócalos, de manera que ocupaban

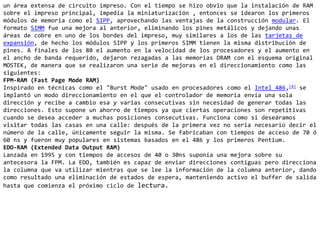

un área extensa de circuito impreso. Con el tiempo se hizo obvio que la instalación de RAM sobre el impreso principal, impedía la miniaturización , entonces se idearon los primeros módulos de memoria como el SIPP, aprovechando las ventajas de la construcción modular. El formato SIMM fue una mejora al anterior, eliminando los pines metálicos y dejando unas áreas de cobre en uno de los bordes del impreso, muy similares a los de las tarjetas de expansión, de hecho los módulos SIPP y los primeros SIMM tienen la misma distribución de pines. A finales de los 80 el aumento en la velocidad de los procesadores y el aumento en el ancho de banda requerido, dejaron rezagadas a las memorias DRAM con el esquema original MOSTEK, de manera que se realizaron una serie de mejoras en el direccionamiento como las siguientes:FPM-RAM (Fast Page Mode RAM)Inspirado en técnicas como el "BurstMode" usado en procesadores como el Intel 486,[4] se implantó un modo direccionamiento en el que el controlador de memoria envía una sola dirección y recibe a cambio esa y varias consecutivas sin necesidad de generar todas las direcciones. Esto supone un ahorro de tiempos ya que ciertas operaciones son repetitivas cuando se desea acceder a muchas posiciones consecutivas. Funciona como si deseáramos visitar todas las casas en una calle: después de la primera vez no seria necesario decir el número de la calle, únicamente seguir la misma. Se fabricaban con tiempos de acceso de 70 ó 60 ns y fueron muy populares en sistemas basados en el 486 y los primeros Pentium.EDO-RAM (Extended Data Output RAM)Lanzada en 1995 y con tiempos de accesos de 40 o 30ns suponía una mejora sobre su antecesora la FPM. La EDO, también es capaz de enviar direcciones contiguas pero direcciona la columna que va utilizar mientras que se lee la información de la columna anterior, dando como resultado una eliminación de estados de espera, manteniendo activo el buffer de salida hasta que comienza el próximo ciclo de lectura.

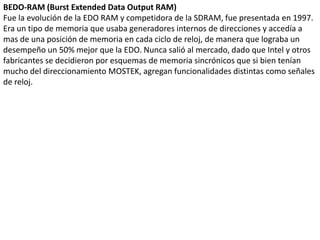

BEDO-RAM (Burst Extended Data Output RAM)Fue la evolución de la EDO RAM y competidora de la SDRAM, fue presentada en 1997. Era un tipo de memoria que usaba generadores internos de direcciones y accedía a mas de una posición de memoria en cada ciclo de reloj, de manera que lograba un desempeño un 50% mejor que la EDO. Nunca salió al mercado, dado que Intel y otros fabricantes se decidieron por esquemas de memoria sincrónicos que si bien tenían mucho del direccionamiento MOSTEK, agregan funcionalidades distintas como señales de reloj.

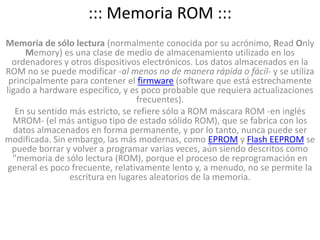

::: Memoria ROM :::Memoria de sólo lectura (normalmente conocida por su acrónimo, ReadOnlyMemory) es una clase de medio de almacenamiento utilizado en los ordenadores y otros dispositivos electrónicos. Los datos almacenados en la ROM no se puede modificar -al menos no de manera rápida o fácil- y se utiliza principalmente para contener el firmware (software que está estrechamente ligado a hardware específico, y es poco probable que requiera actualizaciones frecuentes).En su sentido más estricto, se refiere sólo a ROM máscara ROM -en inglés MROM- (el más antiguo tipo de estado sólido ROM), que se fabrica con los datos almacenados en forma permanente, y por lo tanto, nunca puede ser modificada. Sin embargo, las más modernas, como EPROM y Flash EEPROM se puede borrar y volver a programar varias veces, aún siendo descritos como "memoria de sólo lectura (ROM), porque el proceso de reprogramación en general es poco frecuente, relativamente lento y, a menudo, no se permite la escritura en lugares aleatorios de la memoria.

::: Puerto USB :::En la informática, un puerto es una forma genérica de denominar a una interfaz a través de la cual los diferentes tipos de datos se pueden enviar y recibir. Dicha interfaz puede ser de tipo físico, o puede ser a nivel de software (por ejemplo, los puertos que permiten la transmisión de datos entre diferentes ordenadores) (ver más abajo para más detalles), en cuyo caso se usa frecuentemente el término puerto lógico. Puerto Logico:Se denomina así a una zona, o localización, de la memoria de un ordenador que se asocia con un puerto físico o con un canal de comunicación, y que proporciona un espacio para el almacenamiento temporal de la información que se va a transferir entre la localización de memoria y el canal de comunicación.En el ámbito de Internet, un puerto es el valor que se usa, en el modelo de la capa de transporte, para distinguir entre las múltiples aplicaciones que se pueden conectar al mismo host, o puesto.Aunque muchos de los puertos se asignan de manera arbitraria, ciertos puertos se asignan, por convenio, a ciertas aplicaciones particulares o servicios de carácter universal. De hecho, la IANA (Internet AssignedNumbersAuthority) determina, las asignaciones de todos los puertos comprendidos entre los valores [0, 1023], (hasta hace poco, la IANA sólo controlaba los valores desde el 0 al 255). Por ejemplo, el servicio de conexión remota telnet, usado en Internet se asocia al puerto 23. Por tanto, existe una tabla de puertos asignados en este rango de valores. Los servicios y las aplicaciones que se encuentran en el listado denominado Selected Port Assignments.[1] De manera análoga, los puertos numerados en el intervalo [1024, 65535] se pueden registrar con el consenso de la IANA, vendedores de software y organizaciones. Por ejemplo, el puerto 1352 se asigna a Lotus Notes.

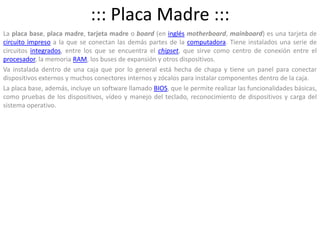

::: Placa Madre :::La placa base, placa madre, tarjeta madre o board (en inglésmotherboard, mainboard) es una tarjeta de circuito impreso a la que se conectan las demás partes de la computadora. Tiene instalados una serie de circuitos integrados, entre los que se encuentra el chipset, que sirve como centro de conexión entre el procesador, la memoria RAM, los buses de expansión y otros dispositivos.Va instalada dentro de una caja que por lo general está hecha de chapa y tiene un panel para conectar dispositivos externos y muchos conectores internos y zócalos para instalar componentes dentro de la caja.La placa base, además, incluye un software llamado BIOS, que le permite realizar las funcionalidades básicas, como pruebas de los dispositivos, vídeo y manejo del teclado, reconocimiento de dispositivos y carga del sistema operativo.

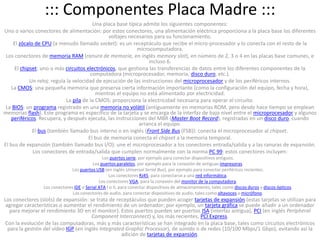

::: Componentes Placa Madre :::Una placa base típica admite los siguientes componentes:Uno o varios conectores de alimentación: por estos conectores, una alimentación eléctrica proporciona a la placa base los diferentes voltajes necesarios para su funcionamiento.El zócalo de CPU (a menudo llamado socket): es un receptáculo que recibe el micro-procesador y lo conecta con el resto de la microcomputadora.Los conectores de memoria RAM (ranura de memoria, en inglés memory slot), en número de 2, 3 o 4 en las placas base comunes, e incluso 6.El chipset: uno o más circuitos electrónicos, que gestiona las transferencias de datos entre los diferentes componentes de la computadora (microprocesador, memoria, disco duro, etc.).Un reloj: regula la velocidad de ejecución de las instrucciones del microprocesador y de los periféricos internos.La CMOS: una pequeña memoria que preserva cierta información importante (como la configuración del equipo, fecha y hora), mientras el equipo no está alimentado por electricidad.La pila de la CMOS: proporciona la electricidad necesaria para operar el circuito.La BIOS: un programa registrado en una memoria no volátil (antiguamente en memorias ROM, pero desde hace tiempo se emplean memorias flash). Este programa es específico de la tarjeta y se encarga de la interfaz de bajo nivel entre el microprocesador y algunos periféricos. Recupera, y después ejecuta, las instrucciones del MBR (MasterBoot Record), registradas en un disco duro, cuando arranca el equipo.El bus (también llamado bus interno o en inglés (Front Side Bus (FSB)): conecta el microprocesador al chipset.El bus de memoria conecta el chipset a la memoria temporal.El bus de expansión (también llamado bus I/O): une el microprocesador a los conectores entrada/salida y a las ranuras de expansión.Los conectores de entrada/salida que cumplen normalmente con la norma PC 99: estos conectores incluyen: Los puertos serie, por ejemplo para conectar dispositivos antiguos.Los puertos paralelos, por ejemplo para la conexión de antiguas impresoras.Los puertos USB (en inglés Universal Serial Bus), por ejemplo para conectar periféricos recientes.Los conectores RJ45, para conectarse a una red informática.Los conectores VGA, para la conexión del monitor de la computadora.Los conectores IDE o Serial ATA I o II, para conectar dispositivos de almacenamiento, tales como discos duros y discos ópticos.Los conectores de audio, para conectar dispositivos de audio, tales como altavoces o micrófono.Los conectores (slots) de expansión: se trata de receptáculos que pueden acoger tarjetas de expansión (estas tarjetas se utilizan para agregar características o aumentar el rendimiento de un ordenador; por ejemplo, un tarjeta gráfica se puede añadir a un ordenador para mejorar el rendimiento 3D en el monitor). Estos puertos pueden ser puertos ISA (interfaz antigua), PCI (en inglés PeripheralComponentInterconnect) y, los más recientes, PCI Express.Con la evolución de las computadoras, más y más características se han integrado en la placa base, tales como circuitos electrónicos para la gestión del vídeo IGP (en inglés IntegratedGraphicProcessor), de sonido o de redes (10/100 Mbps/1 Gbps), evitando así la adición de tarjetas de expansión.

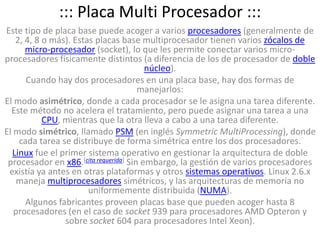

::: Placa Multi Procesador :::Este tipo de placa base puede acoger a varios procesadores (generalmente de 2, 4, 8 o más). Estas placas base multiprocesador tienen varios zócalos de micro-procesador (socket), lo que les permite conectar varios micro-procesadores físicamente distintos (a diferencia de los de procesador de doble núcleo).Cuando hay dos procesadores en una placa base, hay dos formas de manejarlos:El modo asimétrico, donde a cada procesador se le asigna una tarea diferente. Este método no acelera el tratamiento, pero puede asignar una tarea a una CPU, mientras que la otra lleva a cabo a una tarea diferente.El modo simétrico, llamado PSM (en inglés SymmetricMultiProcessing), donde cada tarea se distribuye de forma simétrica entre los dos procesadores.Linux fue el primer sistema operativo en gestionar la arquitectura de doble procesador en x86.[cita requerida] Sin embargo, la gestión de varios procesadores existía ya antes en otras plataformas y otros sistemas operativos. Linux 2.6.x maneja multiprocesadores simétricos, y las arquitecturas de memoria no uniformemente distribuida (NUMA).Algunos fabricantes proveen placas base que pueden acoger hasta 8 procesadores (en el caso de socket 939 para procesadores AMD Opteron y sobre socket 604 para procesadores Intel Xeon).

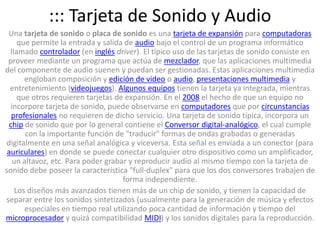

::: Tarjeta de Sonido y AudioUna tarjeta de sonido o placa de sonido es una tarjeta de expansión para computadoras que permite la entrada y salida de audio bajo el control de un programa informático llamado controlador (en inglésdriver). El típico uso de las tarjetas de sonido consiste en proveer mediante un programa que actúa de mezclador, que las aplicaciones multimedia del componente de audio suenen y puedan ser gestionadas. Estas aplicaciones multimedia engloban composición y edición de video o audio, presentaciones multimedia y entretenimiento (videojuegos). Algunos equipos tienen la tarjeta ya integrada, mientras que otros requieren tarjetas de expansión. En el 2008 el hecho de que un equipo no incorpore tarjeta de sonido, puede observarse en computadores que por circunstancias profesionales no requieren de dicho servicio. Una tarjeta de sonido típica, incorpora un chip de sonido que por lo general contiene el Conversor digital-analógico, el cual cumple con la importante función de "traducir" formas de ondas grabadas o generadas digitalmente en una señal analógica y viceversa. Esta señal es enviada a un conector (para auriculares) en donde se puede conectar cualquier otro dispositivo como un amplificador, un altavoz, etc. Para poder grabar y reproducir audio al mismo tiempo con la tarjeta de sonido debe poseer la característica "full-duplex" para que los dos conversores trabajen de forma independiente.Los diseños más avanzados tienen más de un chip de sonido, y tienen la capacidad de separar entre los sonidos sintetizados (usualmente para la generación de música y efectos especiales en tiempo real utilizando poca cantidad de información y tiempo del microprocesador y quizá compatibilidad MIDI) y los sonidos digitales para la reproducción.

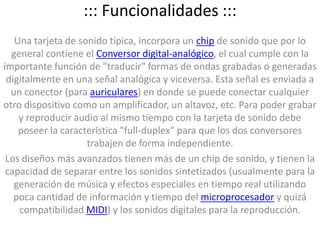

::: Funcionalidades :::Una tarjeta de sonido típica, incorpora un chip de sonido que por lo general contiene el Conversor digital-analógico, el cual cumple con la importante función de "traducir" formas de ondas grabadas o generadas digitalmente en una señal analógica y viceversa. Esta señal es enviada a un conector (para auriculares) en donde se puede conectar cualquier otro dispositivo como un amplificador, un altavoz, etc. Para poder grabar y reproducir audio al mismo tiempo con la tarjeta de sonido debe poseer la característica "full-duplex" para que los dos conversores trabajen de forma independiente.Los diseños más avanzados tienen más de un chip de sonido, y tienen la capacidad de separar entre los sonidos sintetizados (usualmente para la generación de música y efectos especiales en tiempo real utilizando poca cantidad de información y tiempo del microprocesador y quizá compatibilidad MIDI) y los sonidos digitales para la reproducción.
