Este documento presenta una introducción a QNAP y sus soluciones de almacenamiento en red (NAS). Comienza con una descripción de la empresa y sus logros, luego describe varias aplicaciones objetivo para NAS como copia de seguridad, video vigilancia, almacenamiento de video, virtualización y servidores IoT. Finalmente, presenta nuevos productos destacados como la serie Thunderbolt NAS y los modelos dual socket.

1. Network Attached Storage
Product Training
David Lira| davidlira@qnap.com

2. Agenda
• Descripción de la empresa
• Las aplicaciones objetivo
• Nuevo producto más
destacado
• ES & TDSTVS-x82 / TVS-
x82T Otros
• Guía de Selección
• Demo en vivo

3. Acerca de QNAPLíder de vanguardia NAS proveedor. Todo-en-uno
almacenamiento: almacenamiento de archivos, copia de
seguridad, iSCSI, QvPC, virtualización, Recipiente, la IO,
multimedia y mucho más
Fundado en 2004 Con sede en
Taipei, Taiwán
1000+ empleados
En todo el mundo
20 Oficinas
14 países

4. Oficianas en el Mundo
20 Oficinas en 14 Paises
Sede
Oficina Regional
Oficina de ventas regionales
Centro de Logística
850
Empleados
Capital: $45M
USD

5. Logros y ReconocimientosMás de 100 Corporativos y Premios de productos a nivel
mundial
SI
Diseño de producto
Premio 2014
Serie NAS silencioso
Durante más de 100
Premios de Productos
por todo el mundo

6. Logros y Reconocimientos
Computex
Best Choice Award
2016
QTS-Linux Combo NAS
TS-453A
TechPowerUp
Editor’s Choice
Award
High-performance NAS
TS-451+
IT Professional
Product of the
Year 2015
TS-EC1680U-RP
PC Mag
Readers’ Choice
Awards for Best
NAS Devices 2015
Más de 100 Corporativos y Premios de productos a nivel
mundial

7. QTS Multi-Server Architecture

8. Alto rendimiento
Almacenamiento unificado
inteligente

9. Apple Mac Linux/UNIX
iOS & Android mobile
devices
NAS
Share Folder
Windows
NAS vs SAN: NAS
• ¿Que es una NAS?
• NAS (Network Attached Storage)
• almacenamiento de archivos centralizado y el intercambio

10. IP-SAN
Hard Drives
iSCSI Target
NAS vs SAN: IP-SAN
• ¿Que es una SAN?
• SAN (Storage Area Network)/ SCSI protocolo sobre la red
• Dispositivo de Bloque a traves de red
• Expansión de Almacenamiento
• Similar con un disco duro conectado. Pueden tener formato de sistema de
archivos de acogida

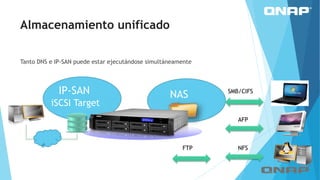

11. IP-SAN
iSCSI Target
NAS SMB/CIFS
AFP
NFSFTP
Almacenamiento unificado
Tanto DNS e IP-SAN puede estar ejecutándose simultáneamente

12. Qtier - Intercambio de Alto Rendimiento

13. Tienda, copia de seguridad, y fácil de buscar
Qsirch – Búsqueda de texto completo

14. Objetivo de Aplicativos

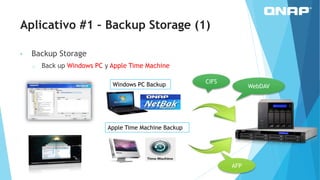

15. Windows PC Backup
Apple Time Machine Backup
CIFS
WebDAV
AFP
Aplicativo #1 – Backup Storage (1)
• Backup Storage
o Back up Windows PC y Apple Time Machine

16. Aplicativo #1 – Backup Storage (2)
Compatible con la mayoría de software de copia de
seguridad
3rd Party backup software :
 VEEAM
 Commvault
 Acronis® True Image
 CA® ARCserve backup
 Retrospect®
 Symantec® Backup Exec

17. • RTRR – Reproducir archivos
importantes de un NAS NAS
a otro a través de la red de
forma programada o en
tiempo real
• Rsync – Copias de seguridad
de datos a un servidor remoto
estándar Rsync de forma
programada
Backup to Cloud –
 Amazon® S3
 Amazon Glacier
 Microsoft® Azure
 ElephantDrive®
 Dropbox®
 Google® Drive
Applications #1 – Backup Storage (3)
• NAS to NAS Backup Remotely (by RTRR)
• Backup to 3rd Party Cloud Storage
• Hybrid Cloud Deployment
• Snapshot Replica

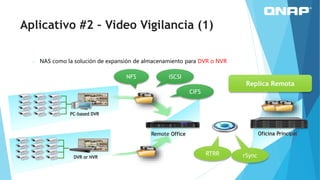

18. Remote Office
PC-based DVR
DVR or NVR
Aplicativo #2 – Video Vigilancia (1)
o NAS como la solución de expansión de almacenamiento para DVR o NVR
Oficina Principal
NFS iSCSI
CIFS
RTRR rSync
Replica Remota

19. o Solución de almacenamiento asequible para
Servidor WMS o NVR Software de 3º
Camera StorageVMS
OnSSi Digifort,
Milestone, Oxxon, etc
NAS
Oficina Principal
Aplicativo #2 – Video Vigilancia (2)

20. • DVR-like Experience: Local Display/ Live Monitoring thru HDMI
• Complete Turnkey Recording System
1080p @ 200 FPS
Storage
VMS
 QNAP Surveillance Station Pro – la aplicación de VMS en el QNAP NAS
Aplicativo #2 – Video Vigilancia (3)

21. Aplicativo #3 – Video Storage (1)
Larga capasidad para Video Backup/Storage
o Video Editor Post Production Studio, TV Station
o Fotografos / Broadcast

22. Aplicativo #3 – Video Storage (2)
Video Editor y Post Producción
o Thunderbolt DAS+ NAS
Ejemplo: VFX Studio Cantina Creative
Bandito Brothers
Customer since 2011
Argos Comunications

23. Aplicativo #3 – Video Storage (3)
QNAP para diseño Video Edición Profesional
DaVinci Resolve
Adobe Premiere
FCPX

24. HypervisorHypervisor Hypervisor
QNAP NAS
10GbE Switch
NFS
iSCSI VAAI
Aplicativo #4- Vitualización Storage
 QNAP como un almacén de datos para "La virtualización del entorno
de servidor”
 QNAP NAS es el más asequible de virtualización de almacenamiento
 VMware Ready Certified
 Citrix Ready Certified
 Microsoft Hyper-V Compatible

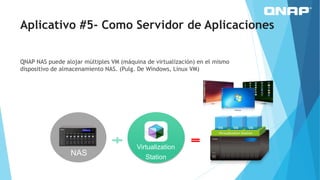

25. NAS
Virtualization
Station
VM VM VM
Aplicativo #5- Como Servidor de Aplicaciones
QNAP NAS puede alojar múltiples VM (máquina de virtualización) en el mismo
dispositivo de almacenamiento NAS. (Pulg. De Windows, Linux VM)

26. Traditional configuration QNAP double server configuration
Aplicativo #5- Como Servidor de Aplicaciones
Hyper Convergence: Application + Storage Server

27. PCIe Gen3 x 16 (long)
 GPU Pass-Thru on VMs
 Graphics Card for GPU Pass-through
Aplicativo #5- Como Servidor de Aplicaciones

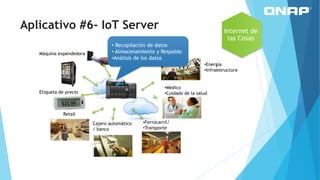

28. • Recopilación de datos
• Almacenamiento y Respaldo
•Análisis de los datos
Máquina expendedora
Etiqueta de precio
Retail
Cajero automático
/ banco
•Ferrocarril/
•Transporte
•Médico
•Cuidado de la salud
•Energía
•Infraestructura
Internet de
las Cosas
Aplicativo #6- IoT Server

29. Aplicativo #6- IoT Server
Container Station
La virtualización basada en contenedores.
 Soporta la importación / exportación de contenedores LXC y
acoplables.
 Una fácil implementación, ligero, portátil y eficiente.
Virtualization
solution / demand
Windows
OS
Windows-based
Application
Linux
OS
Linux-based
Application
Deployment
Time
Hardware
resources
Virtual Machine Medium Medium
LXC - - Fast Low
Docker - - - Fast Low

30. Device
Gateway
Event
Processing
Database Presentation
Blockly
Dashing
Modules Protocol converter Message broker Rules engine Database Presentation
Descriptions
QNAP ofrece QBridge que funciona
como puerta de entrada de campo
ayudando puente de dos protocolos
diferentes.
Traduce un mensaje del protocolo de
mensajería formal del remitente al
protocolo de mensajería formal del
receptor.
Reglas del motor procesa los mensajes
entrantes y da a su "cosas" la
capacidad de interactuar con los
servicios.
Utilizar bases de datos relacionales y
NoSQL, gestionar los datos más
heterogéneos generados por sensores,
dispositivos y gateways.
Implementado como los móviles,
pueden llevar puestos, y aplicaciones
web / escritorio. Los usuarios pueden
monitorear y controlar los dispositivos
de capa de presentación.
Containers QNAP QBridge
Kafka
Ponte
RabbitMQ
Node-RED
Blockly
MongoDB
Redis
MariaDB
Freeboard
Dashing
Aplicativo #6- IoT Server QIoT Containers

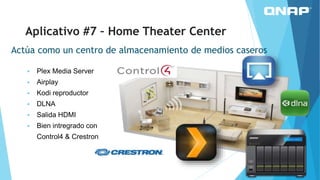

31. Actúa como un centro de almacenamiento de medios caseros
 Plex Media Server
 Airplay
 Kodi reproductor
 DLNA
 Salida HDMI
 Bien intregrado con
Control4 & Crestron
Aplicativo #7 – Home Theater Center

32. Más aplicaciones a través. Centro de Aplicaciones
QNAP App Center le permite instalar muchas más aplicaciones de
negocios en el QNAP NAS

33. Desde su PC
Desde su laptop
Desde su dispositivo
Movil
Aplicativo – Servidor Free Cloud
• myQNAPcloud – Una nube personal disponible desde
cualquier lugar
• Soporta DDNS
• Actúa como servidor VPN

34. Aplicaciones –
QNAP Apps Moviles
El aumento de la flexibilidad, capacidad de gestión y la
accesibilidad a las aplicaciones móviles QNAP
disponibles para dispositivos móviles iOS y Android.

35. Nuevos Productos Destacados
Intel Skylake / NAS Thunderbolt Series

36. TVS-x82T
Serie Thunderbolt NAS
8
4
4 1
TVS-682T
3.5” SLOTS
8
2.5” SSD SLOTS
4
3.5” SLOTS
6
2.5” SSD SLOTS
2
3.5” SLOTS
4
2.5” SSD SLOTS
2
1 PCIE slot
TVS-882T
TVS-1282T
Expansion
JBOD
QNAP NAS
QNAP NAS
Maximum: 6 QNAP JBODs
2 live workstation
1
2

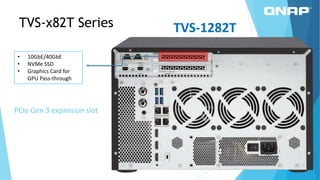

37. PCIe Gen 3 expansion slot
• 10GbE/40GbE
• NVMe SSD
• Graphics Card for
GPU Pass-through
TVS-1282TTVS-x82T Series

38. 3 HDMI salidas
2 x HDMI 1.4b + 1 x HDMI 2.0
Extender el monitor, la salida multi-pantalla
HDMI 2.0 -> 4K apoyo
HDMI 1.4b
HDMI 2.0
HDMI 1.4b
TVS-x82T Series

39. Storage
Pool #1
Storage
Pool #2
SSD pool
“Hot” Data Archive / Cold
Los archivos
grandes /
archivos
compartidos
Random
R/W
¿TVS-x82T Que Cambia?
Datos por Niveles Qtier Technology
M.2 SSD

40. Aspectos destacados nuevo producto?
Active-Active Dual Controller NAS

41. ES1640dc: Descripción general del software
 QES Enterprise Operating System (Sistema operativo Empresarial)
 ZFS Sistema de Archivos
 Listo para Virtualización
 Alta disponibilidad
 Snapshot
 SnapSync
 Deduplicación
 Soporta OpenStack iSCSI Cinder drive
 Diseño escalable, hasta 1PB capacidad total de
almacenamiento (EJ1600)

42. Aspectos destacados nuevo producto?
Dual Socket CPU de la serie TDS

43. Visión general de QNAP TDS
 El poder más elevado del NAS
 Dual Processors
 E5-2620 v3 (6 core), E5-2630 v3 (8 core)
 16 slots RDIMM/LRDIMM
 8 DIMMs per CPUs
 Hasta 1TB (64GB x 16)
 Alto Performance
 4 x 10GbE SFP+ incorporado
 NVMe PCIe SSD para la caché de lectura
solamente
 40GbE Listo (40G tarjeta opcional de QNAP)
 4 x 2,5 "SSD para el almacenamiento
interno o caché R / W

44. Características del hardware
10 GbE SFP+ x 4
IPMI puerto de
administración
IPMI
VGA
IPMI
consola
USB 3.0
x 4
PCIe
slot x 4
Redundante
Fuente de
alimentación
GigaLAN
x 2
2.5” HDD/SSD x 4
3.5” / 2.5”
SAS/SATA HDD x 16

45. Modelos disponibles y regla de
denominación
By
order

46. Guía de selección de producto:
Torre NAS (Tipo Desktop)

47. Exhaustivo
NAS Productos
Más de 200 productos que se venden
en más de 140 países
SOHO
& Home
SMB
Enterprise

48. Torre NAS - Empresa
10-bay8-bay
 Intel Xeon E3 v3, Quad-core,
3.4GHz
 8/16/32GB RAM (Max. 32GB)
 3.5” /2.5’’ SATA 6G
 4 LAN & 10 GbE (optional)
TVS-EC880
Series
TVS-EC1080
Series
También disponible en :
Ver siguiente diapositiva para más detalles

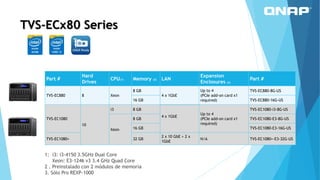

49. TVS-ECx80 Series
Part #
Hard
Drives
CPU(1) Memory (2) LAN
Expansion
Enclosures (3)
Part #
TVS-EC880 8 Xeon
8 GB
4 x 1GbE
Up to 4
(PCIe add-on card x1
required)
TVS-EC880-8G-US
16 GB TVS-EC880-16G-US
TVS-EC1080
10
i3 8 GB
4 x 1GbE
Up to 4
(PCIe add-on card x1
required)
TVS-EC1080-i3-8G-US
Xeon
8 GB TVS-EC1080-E3-8G-US
16 GB TVS-EC1080-E3-16G-US
TVS-EC1080+ 32 GB
2 x 10 GbE + 2 x
1GbE
N/A TVS-EC1080+-E3-32G-US
1: i3: i3-4150 3.5GHz Dual Core
Xeon: E3-1246 v3 3.4 GHz Quad Core
2 . Preinstalado con 2 módulos de memoria
3. Sólo Pro REXP-1000

50. Clase - PyMes - SMB
NAS
Robusto y fiable
funciones empresariales, listo
Listos para la virtualización
TVS-x82 Series TS-x53A Series
TVS-x63 Series TS-831X

51. Torre NAS – PyMes/SMB/Workgroup – GbE
6-bay 8-bay4-bay
 Intel Celeron N3150***, Quad-core, 1.6
GHz
 4/8GB DDR3L RAM (Max. 8GB)
 2/4 LAN**, USB 3.0 & SATA 6G
 Hardware transcoding engine
 Hardware encryption engine***
 4K video output playback***
* Esta serie tiene varias SKU
** TS-253A: 2 LAN, otros: 4 LAN
*** TS-453 Mini equipa con Celeron J1900 Baytrail sin
cifrado de hardware y no soporta la reproducción de
vídeo 4K
Sólo GbE
LAN
2-bay
TS-453mini-2G
TS-453mini-8G
Braswell
TS-853A-4GTS-253A-4G
TS-853A-8GTS-253A-8G
TS-453A-4G
TS-453A-8G
TS-653A-4G
TS-653A-8G
Baytrail

52. Torre NAS – PyMes/SMB/Workgroup - 10Gb
6-bay 8-bay
TVS-471 TVS-871
4-bay
 Intel Core i7, Quad-core, 3.2GHz
 32GB RAM (Max. 32GB)
 USB 3.0 & SATA 6G
 4 LAN & 10 GbE (optional)
 4K Ready (Intel HD Graphics)
Tambien disponible en:
Ver siguiente diapositiva
para más detalles
TVS-671
TS-531P
 ARM Cortex A15, Dual-core, 1.4GHz **
 1GB DDR3 RAM
 TS-831X: 2 x 1 GbE + 2 SFP+ 10GbE LAN
 TS-531P: 4 x 1 GbE LAN , up to 2 x 10 GbE LAN
(optional)
 USB 3.0 & SATA 6G
 Hardware encryption engine
* TVS-1282 cuenta con 3 ranuras PCIe, y otros tienen 2 ranuras PCIe
** TS-563 vs TS-531P & TS-831X no tienen conexión HDMI
TS-831X
TVS-682 TVS-882 TVS-1282
 Intel Core i7 Skylake Quad-core,
3.4GHz
 32GB RAM (Max. 32GB)
 2, 4 x SSDs + 2 x M.2 SSDs (inside)
 USB 3.0 & SATA 6G
 4 LAN & 10 GbE (optional)
 4K Ready (Intel HD Graphics)
 2 x HDMI 1.4, 2 x HDMI 2.0
 2 x speakers + 3 x audio jacks
 Up to 3 x PCIe slots *
También disponible en:
Ver siguiente diapositiva
para más detalles
5-bay

53. Soluciones NAS Thunderbolt
La primera solución de triple rayo DAS / NAS / SAN iSCSI del mundo
TVS-x82T Thunderbolt NAS Series
• 2nd Generación Thunderbolt 2 NAS
• 6th Generación Intel® Core™ i3 / i5 / i7
Procesador
• M.2 SSD slots, GPU pass-through,
10/40GbE disponibilidad, HDMI 2.0
TVS-871T Thunderbolt NAS
• 1st Generation Thunderbolt 2 NAS
• Intel® Core™ i5 / i7 Procesador
• Thunderbolt 2 & 10GbE dual network
• 4K reproducción de vídeo y edición

54. Torre NAS – PyMes/SMB/Workgroup
Thunderbolt NAS
6-bay 8-bay
TVS-871T
4-bay
 Intel Core i7, Quad-core, 3.2GHz
 32GB RAM (Max. 32GB)
 2 x Thunderbolt 2
 USB 3.0 & SATA 6G
 4 x 1 GbE & 2 x 10 GbE LAN
 4K Ready (Intel HD Graphics)
TVS-682T TVS-882T TVS-1282T
 Intel Core i7 Skylake Quad-core,
3.7GHz
 32GB RAM (Max. 32GB)
 2, 4 x SSDs + 2 x M.2 SSDs
 Up to 3 x PCIe slots *
 2 x Thunderbolt 2
 USB 3.0 & SATA 6G
 4 x 1 GbE & 2 x 10 GbE LAN
 4K Ready (Intel HD Graphics)
 2 x HDMI 1.4, 2 x HDMI 2.0
 2 x speakers + 3 x audio jacks
• TVS-1282T tiene 3 ranuras PCIe, y otros tienen 2 ranuras
PCIe, y 2 de ranuras PCIe de los tres modelos son
capturados por el Thunderbolt y las tarjetas de
expansión de 10 GbE

55. TVS-x82 Series
Series
Hard
Drives
2.5” SSDs CPU Memory Power Part #
TVS-682 4 2
Intel Pentium Dual-core 3.3 GHz 8 GB 250W TVS-682-PT-8G-US
Intel Core i3 Dual-core 3.7GHz 8 GB 250W TVS-682-i3-8G-US
TVS-882 6 2
Intel Core i3 Dual-core 3.7GHz 8 GB 250W TVS-882-i3-8G-US
Intel Core i5 Quad-core 3.6GHz 16 GB 250W TVS-882-i5-16G-US
Intel Core i5 Quad-core 3.6GHz 16 GB 450W TVS-882-i5-16G-450W-US
TVS-1282 8 4
Intel Core i3 Dual-core 3.7GHz 8 GB 250W TVS-1282-i3-8G-US
Intel Core i5 Quad-core 3.6GHz 16 GB 250W TVS-1282-i5-16G-US
Intel Core i5 Quad-core 3.6GHz 16 GB 450W TVS-1282-i5-16G-450W-US
Intel Core i7 Quad-core 3.4GHz 32 GB 250W TVS-1282-i7-32G-US
Intel Core i7 Quad-core 3.4GHz 32 GB 450W TVS-1282-i7-32G-450W-US

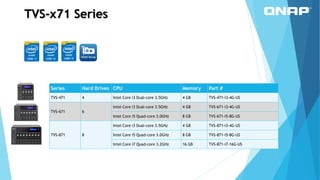

56. TVS-x71 Series
Series Hard Drives CPU Memory Part #
TVS-471 4 Intel Core i3 Dual-core 3.5GHz 4 GB TVS-471-i3-4G-US
TVS-671 6
Intel Core i3 Dual-core 3.5GHz 4 GB TVS-671-i3-4G-US
Intel Core i5 Quad-core 3.0GHz 8 GB TVS-671-i5-8G-US
TVS-871 8
Intel Core i3 Dual-core 3.5GHz 4 GB TVS-871-i3-4G-US
Intel Core i5 Quad-core 3.0GHz 8 GB TVS-871-i5-8G-US
Intel Core i7 Quad-core 3.2GHz 16 GB TVS-871-i7-16G-US

57. Thunderbolt Series
Series
Hard
Drives
SSD
Slots
CPU Memory Part #
TVS-871T 8 0
Intel Core i5-4590S Quad-core 3.0
GHz
16 GB TVS-871T-i5-16G-US
TVS-871T 8 0
Intel Core i7-4790S Quad-core 3.2
GHz
16 GB TVS-871T-i7-16G-US
TVS-682T 4 2 Intel Core i3-6100 Dual-core 3.7 GHz 8 GB TVS-682T-i3-8G-US
TVS-882T 6 2 Intel Core i5-6500 Quad-core 3.6GHz 16 GB TVS-882T-i5-16G-US
TVS-1282T 8 4 Intel Core i5-6500 Quad-core 3.6GHz 16 GB TVS-1282T-i5-16G-US
TVS-1282T 8 4 Intel Core i7-6700 Quad-core 3.4GHz 32 GB TVS-1282T-i7-32G-US

58. Hogar - NAS
Almacenamiento,
la reproducción multimedia,
nube personal y
el fácil intercambio de
Interesantes aplicaciones móviles
TS-x51+ Series TS-x31+ Series
Silent NAS
HS-251+
QTS-Android NAS
TAS-x68 Series

59. PLEX, medios de
transcodificación
, la estación de
virtualización
Torre NAS – Hogar - con HDMI
4-bay
 Intel Celeron J1900, Quad-core,
2.0GHz
 * 2GB/8GB DDR3L RAM (Max.
8GB)
 2 LAN, USB 3.0 & SATA 6G
 Hardware transcoding engine
 Remote control included
2-bay1-bay
HS-251+
* HS-251 + es solamente 2G
TS-251+-2G
TS-251+-8G
TS-451+-2G
TS-451+-8G
TAS-168 TAS-268
A7
QTS & Android
Dual Systems
 ARM Cortex A7, Dual-core,
1.1GHz
 2GB DDR3 RAM
 1 LAN, USB 3.0 & SATA 3G
 Android & QTS dual systems
 Remote control included
TBS-453A-4G
TBS-453A-8G
 Intel Celeron N3150, Quad-core,
1.6GHz
 4GB/8GB DDR3L RAM (Max. 8GB)
 Support up to 4 x M.2
2280/2260/2242 SATA 6G SSD
 1 LAN & built-in 4 port GbE
switch
 Hardware transcoding engine
 Remote control included

60. Torre NAS – Hogar – sin HDMI
4-bay
 ARM Cortex A15, Dual-core,
1.4GHz
 1GB DDR3 RAM
 2 LAN, USB 3.0 & SATA 6Gb/s
 Hardware encryption engine
2-bay1-bay
TS-231+ TS-431+
TS-128 TS-228
A7
 ARM Cortex A7, Dual-core,
1.1GHz
 1GB DDR3 RAM
 1 LAN, USB 3.0 & SATA 3Gb/s

61. Guía de selección de producto:
Rackmount NAS

62. High-end Enterprise-class NAS
De alto rendimiento Costo-Eficaz Centro de Almacenamiento de la empresa
Enterprise ZFS NAS
ES1642dc / ES1640dc
• Intel® Xeon® E5 Doble controladora
active-active
• Para estrenar Sistema Operativo QES
• Basado en FreeBSD, ZFS Sistema de
Archivos
• Primera línea de productos
"OpenStack Ready"
Doble Server
TDS-16489U
• Dual Intel® Xeon® E5 Procesador
• Doble Server, Servidor y Storage
• 10 / 40GbE listo; GPU para la
virtualización
• Qtier Technology
conducción Automática en Niveles

63. Rackmount NAS – Dual Controller
ES1640dc-E5-96G-US
 Active-Active dual controller
 Intel Xeon E5 v2, Six-core, 2.2 GHz
 32GB DDR3 ECC RDIMM (Max. 64GB)
 3.5”/2.5” SAS 6 Gb/s (optional SATA-TO-SAS
adapter, P/N: LSISS9252)
 2 x 10GbE LAN (RJ45)
 Copy-to-Flash BBU (Battery Backup Unit)
 40 GbE ready
 Dual mini-SAS 6Gb/s ports (JBOD connectors)
 3.5”/2.5” SAS HDD 6 Gb/s (optional SATA-TO-SAS
adapter, P/N: LSISS925)
 Only for ES-1640dc
JBOD/
EXPANSION
ENCLOSURE
NAS/HOST
$5899
EJ-1600-US

64. Rackmount NAS – Dual Processor
 Dual Processor Intel Xeon E5-2600 v3 (6 & 8 core)
 4 x SFP+ 10GbE, 2 x 1GbE
 16 x 3.5”/2.5” SAS 12Gb/s, SAS/SATA 6Gb/s
 4 x 2.5” SSD (back)
 4 x PCIe slots
 16 x DIMM slots (up to 1TB RAM)
 IPMI module
 Support PCIe NVMe SSDs
 GPU pass-thru for Virtualization Station
$7,699
TDS-16489U-SA1
$8,099
$10,699 $12,699
TDS-16489U-SA2
TDS-16489U-SB2 TDS-16489U-SB3
Nomenglatura: TDS-16489U-SB2
A: Intel Xeon 6-core E5-2620 V3
B: Intel Xeon 8-core E5-2630 V3
1: 64GB (8GB x 8 = 64GB RDIMM)
2: 128GB (16GB x 8 = 128GB RDIMM)
3: 256GB (32GB x 8 = 256GB RDIMM)

65. Rackmount NAS - Enterprise
12-bay 24-bay16-bay 18-bay
SS-EC1279U-SAS-RP SS-EC1879U-SAS-RP SS-EC2479U-SAS-RP
TVS-EC1280U-SAS-RP-8GE-R2 TVS-EC1680U-SAS-RP-8GE-R2
8-bay
TS-EC880U-i3-8G-R2 TS-EC1280U-i3-8G-R2 TS-EC1680U-i3-8G-R2 TS-EC2480U-i3-8G-R2
 Intel Xeon E3 v2, Quad-core,
3.4GHz
 8GB ECC RAM (Max. 32GB)
 2.5” SAS/SATA 6Gb/s
 4 LAN & 10 GbE (optional)
 Intel Xeon E3 v2, Quad-core,
3.5GHz
 8GB ECC or 16GB RAM (Max.
32GB)
 3.5” SATA 6G/SAS 12Gb/s
 4 LAN
 SSD Cache x 4, mSATA Cache x 2
 2 x 10GbE
 Intel Xeon E3 v3, Quad-core,
3.4GHz
 4GB ECC RAM (Max. 32GB)
 SATA 6Gb/s
 4 LAN
 SSD Cache x 4, mSATA Cache x 2
 2 x 10GbE
10G listo
10G incorporado
TVS-EC1580U-SAS-RP-8GE-R2 TVS-EC2480U-SAS-RP-8GE-R2
TVS-EC1280U-SAS-RP-16G-R2 TVS-EC1580U-SAS-RP-16G-R2 TVS-EC1680U-SAS-RP-16G-R2 TVS-EC2480U-SAS-RP-16G-R2
TS-EC880U-i3-4GE-R2
TS-EC880U-E3-4GE-R2
TS-EC1280U-i3-4GE-R2
TS-EC1280U-E3-4GE-R2
TS-EC1680U-i3-4GE-R2
TS-EC1680U-E3-4GE-R2
TS-EC2480U-i3-4GE-R2
TS-EC2480U-E3-4GE-R2

66. Rackmount NAS – PyMes/SMB/Workgroup
8-bay
TVS-871U-RP TVS-1271U-RP
TS-853U-RP TS-1253U-RP
4-bay
TS-451U
 Intel Core i7, Quad-core, 3.2GHz*
 4/8/16/32GB RAM (Max. 32GB)*
 USB 3.0 & SATA 6G
 4 LAN & 10 GbE (optional)
 Intel Celeron J1800, Dual-core,
2.41GHz
 1GB DDR3L RAM (Max. 8GB)
 2 LAN, USB 3.0 & SATA 6G
 Single power supply**
TS-453U-RP
TS-853U TS-1253UTS-453U
 Intel Celeron J1900, Quad-core,
2.0GHz
 4GB DDR3L RAM (Max. 8GB)
 4 LAN, USB 3.0 & SATA 6G
 Single or redundant power supply**
* Esta serie tiene varias SKU
** No actualizable
Also available in:
10GbE Listo
10GbE incorpora
See next slide for more detail
TS-431U
 ARM Cortex A9, Dual-core, 1.2GHz
 1GB RAM
 2 LAN, USB 3.0 & SATA 6G
 Single power supply**
TS-863U-RP-4G TS-1263U-RP-4GTS-463U-RP-4G
TS-863U-4G TS-1263U-4GTS-463U-4G
 AMD G-series, Quad-core, 2.0GHz
 4/8GB DDR3L RAM (Max. 16GB)
 1 port 10GbE (SFP+) LAN, 2 GbE
LAN
 USB 3.0 & SATA 6G
 Hardware-accelerated encryption
 Hardware transcoding engine
 Single or redundant power
supply**
Sólo GbE LAN

67. Expansion
Units
Scale-up storage solutions
Data backups
Economical, efficient, flexible
Dual Controller
EJ Series
REXP Series
UX Series TX Series

68. Resumen:
QNAP NAS Descripción general y Costos

69. Torre NAS
Sub $500
$500-$1K
$1K-$3K
PyMes/SMB Torre NAS
• 2-bay to 8-bay
• HDMI, VM
Hogar NAS
• 1-4 Bay
High End NAS
• CPU i3, i5, i7, Xeon
• 10G or Thunderbolt
• 4-bay to 10-bay

70. Torre NAS
Mercado objetivo y Aplicaciones
• High-performance Backup y Almacenamiento
• Portátil Almacenamiento: ex: Para Militar
• VM Laboratorio
• VMware, Citrix, Hyper-V Almacenamiento
• Data Center’s Seeding/ o Data Migration entre Data Centers
• Video Editing, Post Production
• Multi-Ubicación, Sucursales
• Home Theater, Servidor Multimedia Hogar
• IoT Server
• SMB/ SB Backup & Restore
• Personal Backup
• Personal Cloud StorageSub $500
$500-$1K
$1K-$3K
SMB Tower NAS
• 2-bay to 8-bay
• HDMI, VM
Home/Entry NAS
• 1-4 Bay
High End NAS
• CPU i3, i5, i7, Xeon
• 10G or Thunderbolt
• 4-bay to 10-bay

71. Sub $1K
$1K-$5K
$5K-$8K
SATA Rackmount
• 1U 4bay, 8, 12, 16… to 4U 24bay
• CPU choice: i3/i5/i7/Xeon
• SATA, with 10G built-in*
Entrada 1U-4Bay Rackmount
• ARM: $500
• Intel Entry: $500-1K
SAS Rackmount
• CPU Intel Xeon
• R2: 10G Built-in
• 12-bay to 24-bay
~ $10K+
ES NAS
• Active-active Dual Controller
• ZFS
TDS NAS
• Dual Socket Xeon Server
Rackmount NAS

72. Rackmount NAS
$1K-$5K
$5K-$8K
Mercado objetivo y Aplicaciones
• Backup & Storage
• Laboratorio de ciencia
• VMware vSphere, Citrix, Hyper-V Storage (iSCSI, NFS)
• Video Storage Server
• IP-SAN
• IP-Surveillance
• SMB Backup
• Almacenamiento de archivos
• almacén de datos de virtualización
~ $10K+
• Alta Disponibilidad de Despliegue necesario
• ZFS, para Data Integrity Despliegue necesario
• High Performance Computing Despliegue necesario
• VMs on Storage Despliegue
Sub $1K
SATA Rackmount
• 1U 4bay, 8, 12, 16… to 4U 24bay
• CPU choice: i3/i5/i7/Xeon
• SATA, with 10G built-in*
Entry 1U-4Bay Rackmount
• ARM: $500
• Intel Entry: $500-1K
SAS Rackmount
• CPU Intel Xeon
• R2: 10G Built-in
• 12-bay to 24-bay
ES NAS
• Active-active Dual Controller
• ZFS
TDS NAS
• Dual Socket Xeon Server

73. Partner Day
4 Nov 1 Polanco Mettings Room 1 CDMX

74. Gracias
Copyright ©2016 QNAP Systems, Inc. All Rights Reserved.
Contacto: davidllira@qnap.com
Recursos: http://go.qnap.com
QNAP https://www.qnap.com
Facebook/qnaplatam
