Este documento presenta una introducción a las características de Hyper-V en Windows Server 2008 R2, incluyendo la arquitectura de Hyper-V, memoria dinámica, alta disponibilidad, interoperabilidad con Linux e integración, y licenciamiento.

1. Mas que solo máquinas Virtuales
Gonzalo Balladares R.
http://geeks.ms/blogs/gballadares/
Gerente de Tecnologías - Activetrainer.cl
MVP Exchange Server, MCITP, MCTS
Pablo Campos S.
http://geeks.ms/blogs/pcampos/
Ingeniero Consultor – Alx.cl
MVP Virtual Machine, MCT, MCTS

2. Agenda
 Arquitectura de Hyper-V
 Memoria Dinámica SP1
 Alta Disponibilidad en Hyper-V
 Inter-operatividad e Integración con
Linux
 Licenciamiento

3. Gonzalo Balladares
MVP Exchange
Pablo Campos S.
MVP Virtual Machine
Arquitectura de Hyper-V

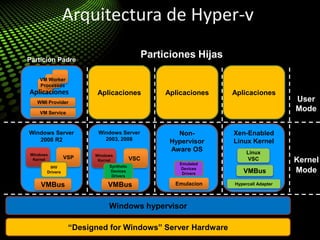

4. Arquitectura de Hyper-v
Windows Server
2008 R2
VSP
Windows
Kernel
Aplicaciones Aplicaciones Aplicaciones
Non-
Hypervisor
Aware OS
Windows Server
2003, 2008
Windows
Kernel VSC
VMBus Emulacion
“Designed for Windows” Server Hardware
Windows hypervisor
Xen-Enabled
Linux Kernel
Linux
VSC
Hypercall Adapter
Partición Padre
Particiones Hijas
VM Service
WMI Provider
VM Worker
Processes
User
Mode
Kernel
ModeIHV
Drivers
VMBus
VMBus
Aplicaciones
Synthetic
Devices
Drivers
Emulated
Devices
Drivers

5. Gonzalo Balladares
MVP Exchange
Pablo Campos S.
MVP Virtual Machine
Memoria Dinámica

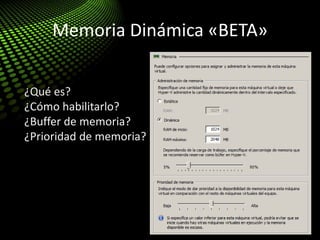

6. Memoria Dinámica «BETA»
¿Qué es?
¿Cómo habilitarlo?
¿Buffer de memoria?
¿Prioridad de memoria?

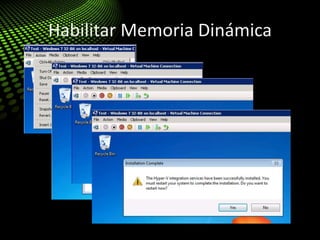

7. Habilitar Memoria Dinámica

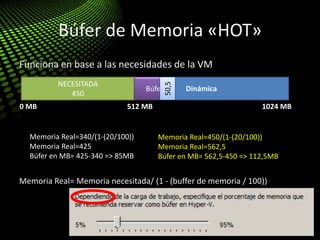

8. Búfer de Memoria «HOT»
Funciona en base a las necesidades de la VM
Memoria Real= Memoria necesitada/ (1 - (buffer de memoria / 100))
0 MB 512 MB 1024 MB
COMPROMETIDA Dinámica
NECESITADA
340
Memoria Real=340/(1-(20/100))
Memoria Real=425
Búfer en MB= 425-340 => 85MB
Búfer
NECESITADA
450
Memoria Real=450/(1-(20/100))
Memoria Real=562,5
Búfer en MB= 562,5-450 => 112,5MB
Búfer
50,5

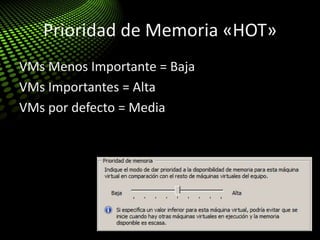

9. Prioridad de Memoria «HOT»
VMs Menos Importante = Baja
VMs Importantes = Alta
VMs por defecto = Media

10. Memoria Dinámica en el Tiempo
0
1
2
3
4
5
6
RAM
RAM
9:00 10:00 11:00 12:00 13:00 14:00 15:00 16:00 17:00

11. Memoria Dinámica en el Tiempo
0
0.5
1
1.5
2
2.5
3
3.5
4
4.5
Tiempo 0 Tiempo 15 Tiempo 30
Servidor 1
Servidor 2
Servidor 3
TOTAL RAM
3GB
TOTAL RAM
6GB
TOTAL RAM
7GB
TOTAL RAM
Hyper-v
8GB

12. Memoria Dinámica
Hyper-V (2 GB)
Sin Usar(8 GB)
Servidor Fisico(16 GB RAM)
PERDIDA
Hyper-V (2 GB)
DM: 4 GB
DM: 2 GB
Servidor Fisico(16 GB RAM)
VM 1- 2 GB
VM 2- 4 GB
VM 1- 2 GB
VM 2- 4 GB
Sin Usar(2 GB)

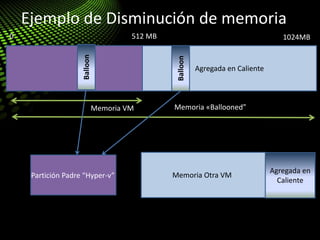

13. Ejemplo de Disminución de memoria
0 512 MB
Agregada en Caliente
1024MB
Agregada en
Caliente
Memoria «Ballooned”Memoria VM
Balloon
Partición Padre “Hyper-v” Memoria Otra VM
Balloon

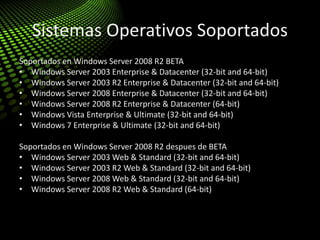

14. Sistemas Operativos Soportados
Soportados en Windows Server 2008 R2 BETA
• Windows Server 2003 Enterprise & Datacenter (32-bit and 64-bit)
• Windows Server 2003 R2 Enterprise & Datacenter (32-bit and 64-bit)
• Windows Server 2008 Enterprise & Datacenter (32-bit and 64-bit)
• Windows Server 2008 R2 Enterprise & Datacenter (64-bit)
• Windows Vista Enterprise & Ultimate (32-bit and 64-bit)
• Windows 7 Enterprise & Ultimate (32-bit and 64-bit)
Soportados en Windows Server 2008 R2 despues de BETA
• Windows Server 2003 Web & Standard (32-bit and 64-bit)
• Windows Server 2003 R2 Web & Standard (32-bit and 64-bit)
• Windows Server 2008 Web & Standard (32-bit and 64-bit)
• Windows Server 2008 R2 Web & Standard (64-bit)

15. Demo
Memoria Dinámica

16. Gonzalo Balladares
MVP Exchange
Pablo Campos S.
MVP Virtual Machine
Alta Disponibilidad en Hyper-V

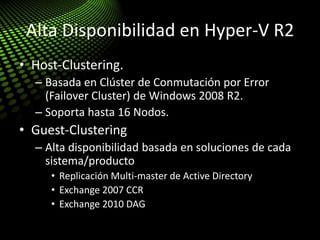

17. Alta Disponibilidad en Hyper-V R2
• Host-Clustering.
– Basada en Clúster de Conmutación por Error
(Failover Cluster) de Windows 2008 R2.
– Soporta hasta 16 Nodos.
• Guest-Clustering
– Alta disponibilidad basada en soluciones de cada
sistema/producto
• Replicación Multi-master de Active Directory
• Exchange 2007 CCR
• Exchange 2010 DAG

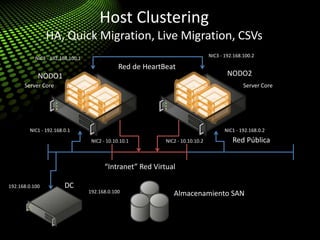

18. Host Clustering
HA, Quick Migration, Live Migration, CSVs
Red Pública
Red de HeartBeat
“Intranet” Red Virtual
NODO2NODO1
Almacenamiento SAN
DC
Server Core Server Core
NIC3 - 192.168.100.1
NIC3 - 192.168.100.2
NIC1 - 192.168.0.1 NIC1 - 192.168.0.2
192.168.0.100
192.168.0.100
NIC2 - 10.10.10.1 NIC2 - 10.10.10.2

19. Operación de Live Migration
Server 1 Server 2
Configuration
Memoria
Configuration
StateState

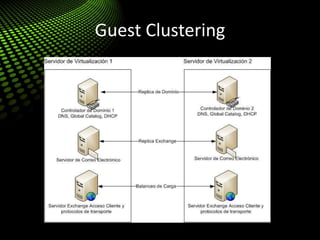

20. Guest Clustering

21. Gonzalo Balladares
MVP Exchange
Pablo Campos S.
MVP Virtual Machine
Inter-operatividad e
Integración con Linux

22. Interoperabilidad Con Linux
Emulado (no IS support)
• El IO y el subsistema de red
se degradan notablemente
con la emulacion de
dispositivos
Con Integration Services
• EL IO ~40% mas rapido
que el emulado
• La red ~30% mas rapido
que el emulado
Emulation
Linux VSC
VMBus
Linux
Kernel

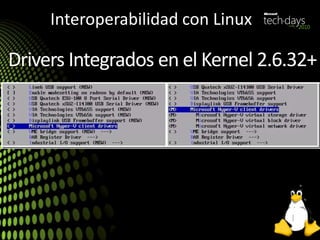

23. Interoperabilidad con Linux
Drivers Integrados en el Kernel 2.6.32+

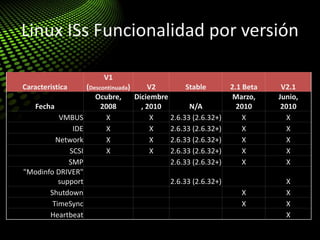

24. Linux ISs Funcionalidad por versión
Caracteristica
V1
(Descontinuada) V2 Stable 2.1 Beta V2.1
Fecha
Ocubre,
2008
Diciembre
, 2010 N/A
Marzo,
2010
Junio,
2010
VMBUS X X 2.6.33 (2.6.32+) X X
IDE X X 2.6.33 (2.6.32+) X X
Network X X 2.6.33 (2.6.32+) X X
SCSI X X 2.6.33 (2.6.32+) X X
SMP 2.6.33 (2.6.32+) X X
"Modinfo DRIVER"
support 2.6.33 (2.6.32+) X
Shutdown X X
TimeSync X X
Heartbeat X

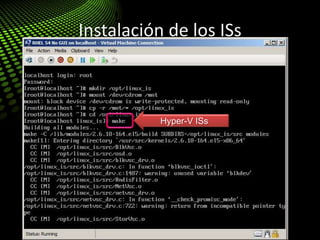

25. Instalación de los ISs
Linux IS Installation – be root!
Montar el ISO con los ISs
mount /dev/cdrom /mnt
mkdir /opt/linux_is
cd /opt/linux_is
cp –r /mnt/* /opt/linux_is
Instalar los Drivers
make
make install
Reiniciar
Hyper-V ISs

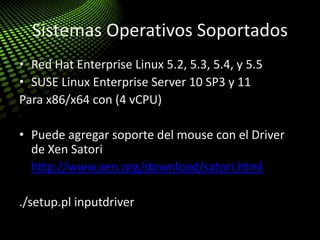

26. Sistemas Operativos Soportados
• Red Hat Enterprise Linux 5.2, 5.3, 5.4, y 5.5
• SUSE Linux Enterprise Server 10 SP3 y 11
Para x86/x64 con (4 vCPU)
• Puede agregar soporte del mouse con el Driver
de Xen Satori
• http://www.xen.org/download/satori.html
./setup.pl inputdriver

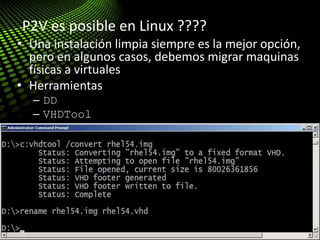

27. Tips & Tricks: Migration (P2V)
• Una instalación limpia siempre es la mejor opción,
pero en algunos casos, debemos migrar maquinas
físicas a virtuales
• Herramientas
– DD
– VHDTool
• http://blogs.technet.com/enterprise_admin/archive
/2010/05/13/linux-p2v-with-dd-and-vhdtool-easy-
and-cheap.aspx
P2V es posible en Linux ????

28. Demo
Linux Integration Components

29. Gonzalo Balladares
MVP Exchange
Pablo Campos S.
MVP Virtual Machine
Licenciamiento

30. Licenciamiento de Windows Server en
entornos virtuales
Independiente de la tecnología de virtualización utilizada

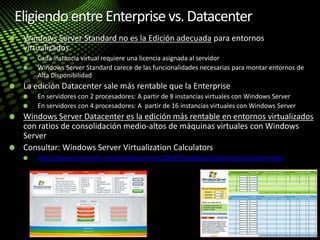

31. Eligiendo entreEnterprisevs.Datacenter
Windows Server Standard no es la Edición adecuada para entornos
virtualizados.
Cada instancia virtual requiere una licencia asignada al servidor
Windows Server Standard carece de las funcionalidades necesarias para montar entornos de
Alta Disponibilidad
La edición Datacenter sale más rentable que la Enterprise
En servidores con 2 procesadores: A partir de 8 instancias virtuales con Windows Server
En servidores con 4 procesadores: A partir de 16 instancias virtuales con Windows Server
Windows Server Datacenter es la edición más rentable en entornos virtualizados
con ratios de consolidación medio-altos de máquinas virtuales con Windows
Server
Consultar: Windows Server Virtualization Calculators
http://www.microsoft.com/windowsserver2003/howtobuy/licensing/calculator.mspx

32. Agenda
 Arquitectura de Hyper-V
 Memoria Dinámica SP1
 Alta Disponibilidad en Hyper-V
 Inter-operatividad e Integración con
Linux
 Licenciamiento

33. Gonzalo Balladares R.
http://geeks.ms/blogs/gballadares/
Gerente de Tecnologías - Activetrainer.cl
MVP Exchange Server, MCITP, MCTS
Pablo Campos S.
http://geeks.ms/blogs/pcampos/
Ingeniero Consultor – Alx.cl
MVP Virtual Machine, MCT, MCTS
¿Preguntas?

34. Gonzalo Balladares R. gballadares@activetrainer.cl
http://geeks.ms/blogs/gballadares/
Gerente de Tecnologías - Activetrainer.cl
MVP Exchange Server, MCITP, MCTS
Pablo Campos S. pacampos@alx.cl
http://geeks.ms/blogs/pcampos/
Ingeniero Consultor – Alx.cl
MVP Virtual Machine, MCT, MCTS
Gracias!
