El documento describe los puntos de conexión a tierra y bajadas a tierra del transformador TI Bahía 01. Se identificaron 61 puntos de conexión, de los cuales 4 no estaban conectados a tierra. Se detectó oxidación en varios puntos que requiere mantenimiento. El resumen incluye un cuadro que resume la información de cada sección.

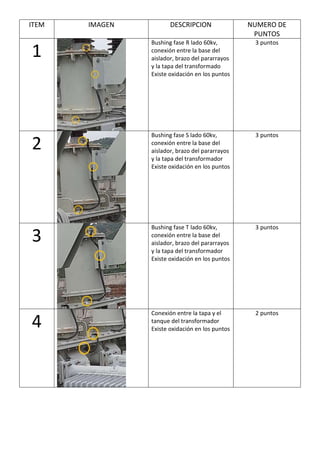

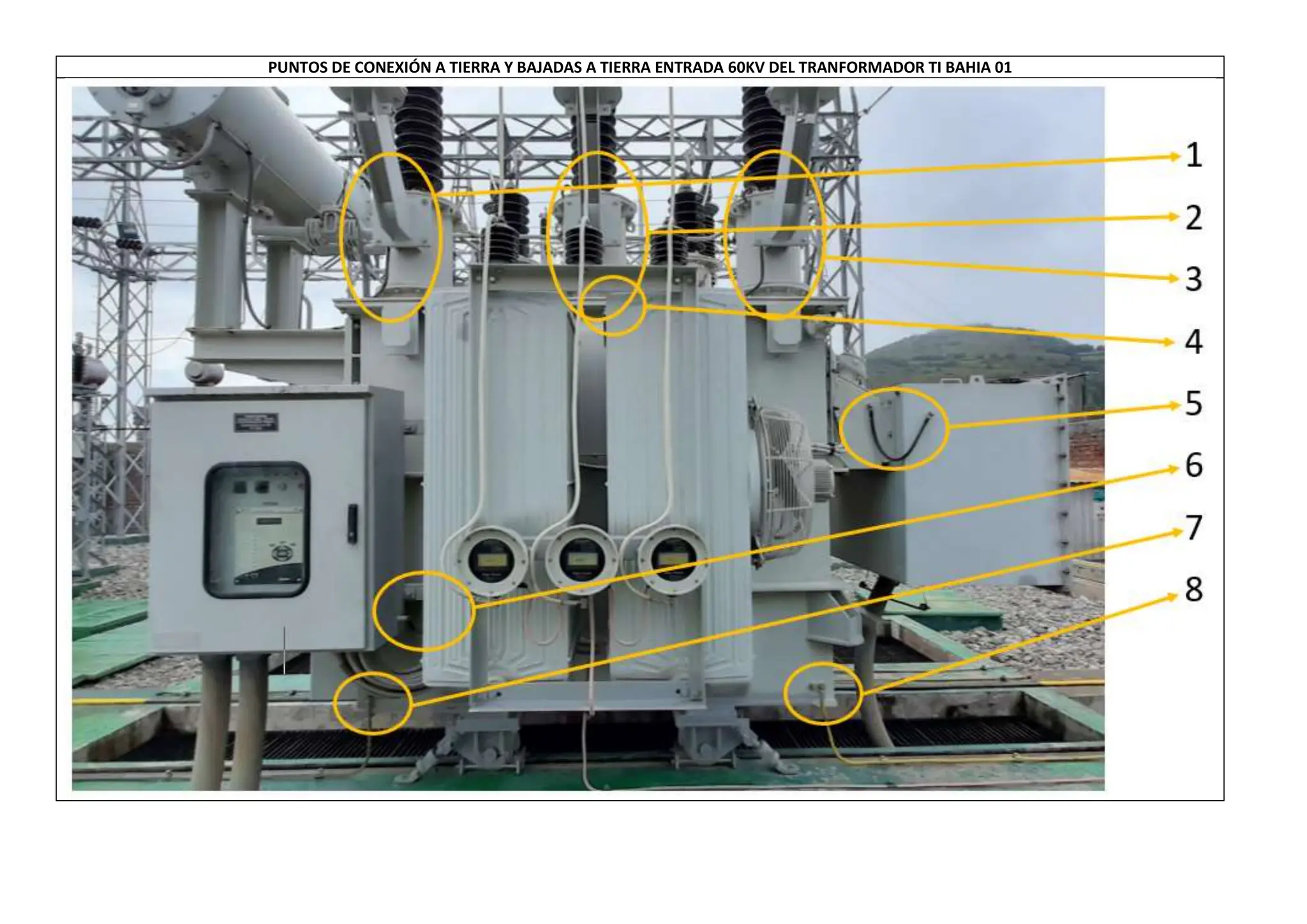

1. PUNTOS DE CONEXIÓN A TIERRA Y BAJADAS A TIERRA ENTRADA 60KV DEL TRANFORMADOR TI BAHIA 01

2. ITEM IMAGEN DESCRIPCION NUMERO DE
PUNTOS
1
Bushing fase R lado 60kv,
conexión entre la base del
aislador, brazo del pararrayos
y la tapa del transformado
Existe oxidación en los puntos
3 puntos
2
Bushing fase S lado 60kv,
conexión entre la base del
aislador, brazo del pararrayos
y la tapa del transformador
Existe oxidación en los puntos
3 puntos
3
Bushing fase T lado 60kv,
conexión entre la base del
aislador, brazo del pararrayos
y la tapa del transformador
Existe oxidación en los puntos
3 puntos
4
Conexión entre la tapa y el
tanque del transformador
Existe oxidación en los puntos
2 puntos

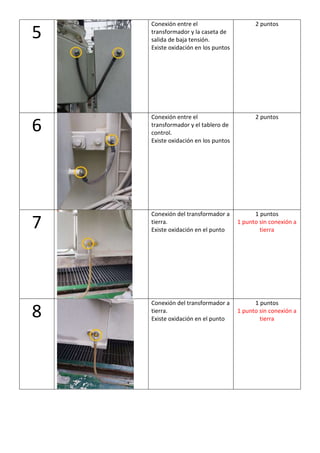

3. 5
Conexión entre el
transformador y la caseta de
salida de baja tensión.
Existe oxidación en los puntos
2 puntos
6
Conexión entre el
transformador y el tablero de
control.
Existe oxidación en los puntos
2 puntos
7
Conexión del transformador a
tierra.
Existe oxidación en el punto
1 puntos
1 punto sin conexión a
tierra
8
Conexión del transformador a
tierra.
Existe oxidación en el punto
1 puntos
1 punto sin conexión a
tierra

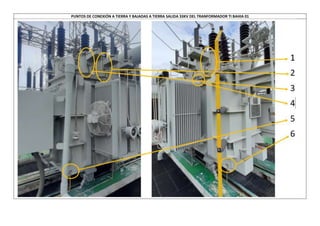

4. PUNTOS DE CONEXIÓN A TIERRA Y BAJADAS A TIERRA SALIDA 33KV DEL TRANFORMADOR TI BAHIA 01

5. ITEM IMAGEN DESCRIPCION NUMERO DE
PUNTOS
1
Bushing fase R lado 33kv,
conexión entre la base del
aislador, brazo del pararrayos
y la tapa del transformado
Existe oxidación en los puntos
3 puntos
2
Bushing fase S lado 33kv,
conexión entre la base del
aislador, brazo del pararrayos
y la tapa del transformador
Existe oxidación en los puntos
3 puntos
3
Bushing fase T lado 33kv,
conexión entre la base del
aislador, brazo del pararrayos
y la tapa del transformador
Existe oxidación en los puntos
3 puntos

6. 4
Conexión entre la tapa y el
tanque del transformador
Existe oxidación en los puntos
2 puntos
5
Conexión del transformador a
tierra.
Existe oxidación en el punto
1 puntos
1 punto sin conexión a
tierra
6
Conexión del transformador a
tierra.
Existe oxidación en el punto
1 puntos
1 punto sin conexión a
tierra

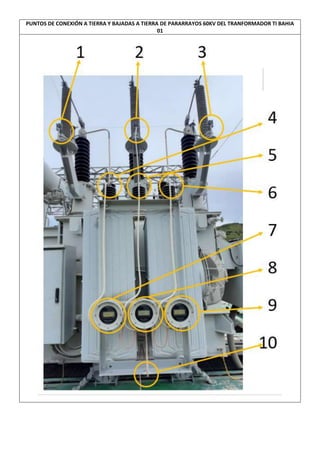

7. PUNTOS DE CONEXIÓN A TIERRA Y BAJADAS A TIERRA DE PARARRAYOS 60KV DEL TRANFORMADOR TI BAHIA
01

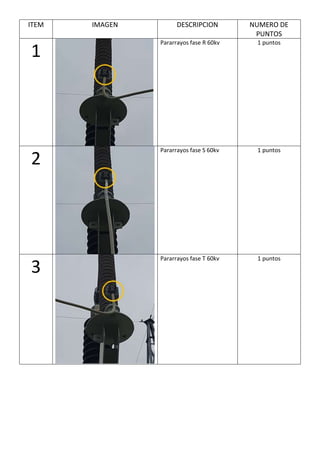

8. ITEM IMAGEN DESCRIPCION NUMERO DE
PUNTOS
1
Pararrayos fase R 60kv 1 puntos
2
Pararrayos fase S 60kv 1 puntos
3
Pararrayos fase T 60kv 1 puntos

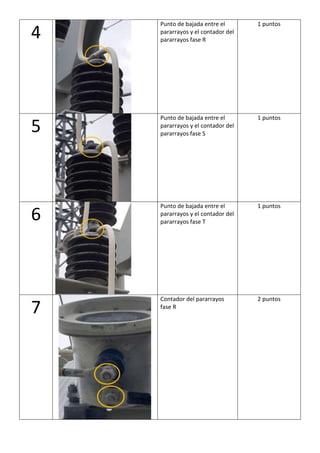

9. 4
Punto de bajada entre el
pararrayos y el contador del
pararrayos fase R
1 puntos
5
Punto de bajada entre el
pararrayos y el contador del
pararrayos fase S
1 puntos
6
Punto de bajada entre el
pararrayos y el contador del
pararrayos fase T
1 puntos
7
Contador del pararrayos
fase R
2 puntos

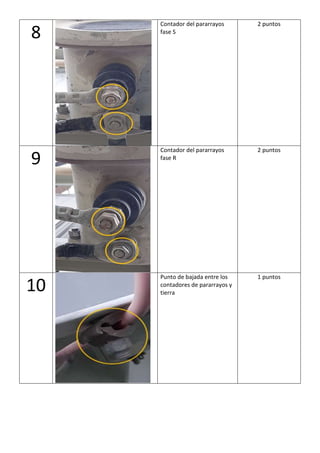

10. 8
Contador del pararrayos
fase S
2 puntos
9
Contador del pararrayos
fase R
2 puntos
10
Punto de bajada entre los
contadores de pararrayos y
tierra
1 puntos

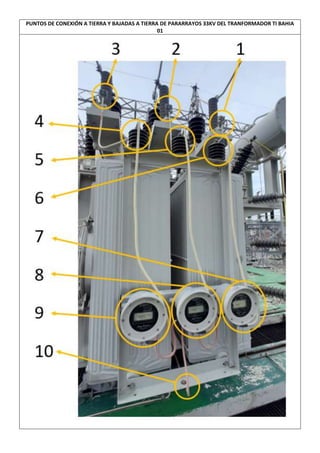

11. PUNTOS DE CONEXIÓN A TIERRA Y BAJADAS A TIERRA DE PARARRAYOS 33KV DEL TRANFORMADOR TI BAHIA
01

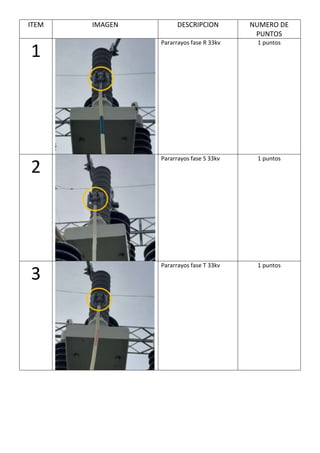

12. ITEM IMAGEN DESCRIPCION NUMERO DE
PUNTOS
1
Pararrayos fase R 33kv 1 puntos
2
Pararrayos fase S 33kv 1 puntos
3
Pararrayos fase T 33kv 1 puntos

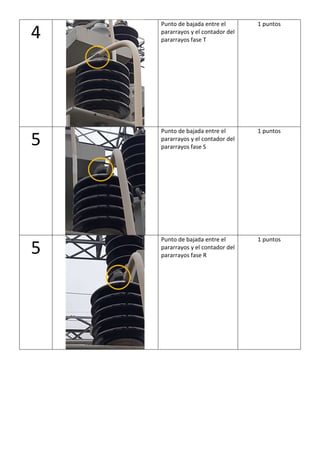

13. 4
Punto de bajada entre el
pararrayos y el contador del
pararrayos fase T
1 puntos
5
Punto de bajada entre el
pararrayos y el contador del
pararrayos fase S
1 puntos
5
Punto de bajada entre el
pararrayos y el contador del
pararrayos fase R
1 puntos

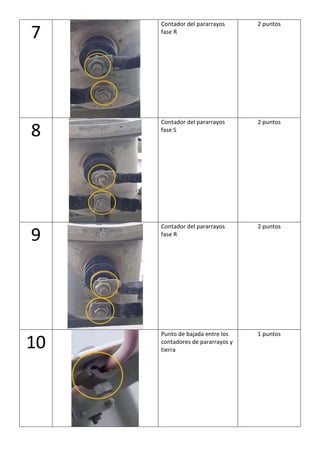

14. 7
Contador del pararrayos
fase R
2 puntos
8
Contador del pararrayos
fase S
2 puntos
9
Contador del pararrayos
fase R
2 puntos
10
Punto de bajada entre los
contadores de pararrayos y
tierra
1 puntos

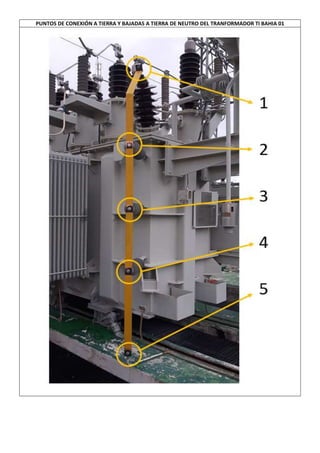

15. PUNTOS DE CONEXIÓN A TIERRA Y BAJADAS A TIERRA DE NEUTRO DEL TRANFORMADOR TI BAHIA 01

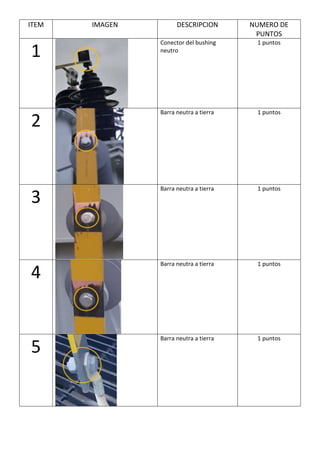

16. ITEM IMAGEN DESCRIPCION NUMERO DE
PUNTOS
1
Conector del bushing
neutro
1 puntos
2
Barra neutra a tierra 1 puntos
3
Barra neutra a tierra 1 puntos
4
Barra neutra a tierra 1 puntos
5
Barra neutra a tierra 1 puntos

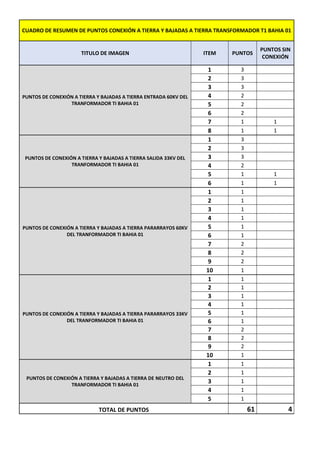

17. CUADRO DE RESUMEN DE PUNTOS CONEXIÓN A TIERRA Y BAJADAS A TIERRA TRANSFORMADOR T1 BAHIA 01
TITULO DE IMAGEN ITEM PUNTOS
PUNTOS SIN
CONEXIÓN
PUNTOS DE CONEXIÓN A TIERRA Y BAJADAS A TIERRA ENTRADA 60KV DEL
TRANFORMADOR TI BAHIA 01
1 3
2 3
3 3
4 2
5 2
6 2
7 1 1
8 1 1
PUNTOS DE CONEXIÓN A TIERRA Y BAJADAS A TIERRA SALIDA 33KV DEL
TRANFORMADOR TI BAHIA 01
1 3
2 3
3 3
4 2
5 1 1
6 1 1
PUNTOS DE CONEXIÓN A TIERRA Y BAJADAS A TIERRA PARARRAYOS 60KV
DEL TRANFORMADOR TI BAHIA 01
1 1
2 1
3 1
4 1
5 1
6 1
7 2
8 2
9 2
10 1
PUNTOS DE CONEXIÓN A TIERRA Y BAJADAS A TIERRA PARARRAYOS 33KV
DEL TRANFORMADOR TI BAHIA 01
1 1
2 1
3 1
4 1
5 1
6 1
7 2
8 2
9 2
10 1
PUNTOS DE CONEXIÓN A TIERRA Y BAJADAS A TIERRA DE NEUTRO DEL
TRANFORMADOR TI BAHIA 01
1 1
2 1
3 1
4 1
5 1
TOTAL DE PUNTOS 61 4
