El documento trata sobre sistemas LED y lámparas LED de la compañía OSRAM. Explica las leyes argentinas que prohíben las lámparas incandescentes y exceptúan las existencias en stock. Luego compara la eficiencia de los LED frente a otras tecnologías de iluminación y describe varios productos LED de OSRAM, incluyendo lámparas PARATHOM CLASSIC A y B, PAR16, MR16 y R50, así como novedades. Finalmente, presenta soluciones de iluminación arquitectónica de OSRAM.

1. LED Systems
LED Systems
OSRAM
Lic. Lucas Pellazza
Marketing Manager
PM SSL & ECG

2. LEY 26473
LEY
• Prohíbese a partir del 31 de diciembre de 2010, la importación
y comercialización de lámparas incandescentes de uso
residencial general en todo el territorio de la República
Argentina.
REGLAMENTACION
• Art. 3º — Exceptúase hasta el 31 de mayo de 2011 de la
prohibición dispuesta por el Artículo 1º de la Ley Nº 26.473, a
la comercialización de lámparas incandescentes a las que se
hace referencia en el artículo 4º del presente decreto, que se
encuentren en stock de los fabricantes nacionales o de los
distribuidores mayoristas y minoristas cuya fabricación en el
País o importación hubiera sido realizada con anterioridad al
31 de diciembre de 2010.
SSL // Lic. Lucas Pellazza

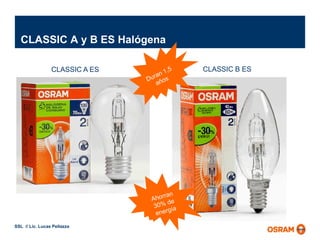

3. CLASSIC A y B ES Halógena
CLASSIC A ES CLASSIC B ES
SSL // Lic. Lucas Pellazza

4. SSL vs. Tecnologia tradicional
Light source efficiency
Solid State Lighting
150
Lumen/Watt Potentials
Year of invention LED
2010
100 Metal halide
2008
Fluorescent
CFL
1961 2006
2005
50
1938 Mercury
1981
2002
1904 Halogen
1959 OLED
1879
Incandescent 1996
//
1950 1990 1990 2020
SSL // Lic. Lucas Pellazza

5. Control de la temperatura en un LED
Correlation between brightness, temperature and current
Heat More heat
· Reduced light
· Reduced lifetime
Current More current
· More light
Brightness Temperature · Reduced lifetime
Cooling Good cooling
· More light
Lifetime · More lifetime
Adjust temperature
Current
=
Adjust lifetime
SSL // Lic. Lucas Pellazza

6. Diferencias básicas
LED RADIAL PTH LED‘s SMD
SSL // Lic. Lucas Pellazza

7. PARATHOM® CLASSIC A E27
•Ideales para reemplazar a las
lámparas incandescentes estándar.
•Sugeridas para aplicaciones de uso
permanente en halls, pasillos y en
lugares de dificil acceso o que
requieran bajo mantenimiento.
SSL // Lic. Lucas Pellazza

8. PARATHOM® CLASSIC B E14
Disponibles en Blanco Cálido
Ahorro de energía >80% 4W = 25W
SSL // Lic. Lucas Pellazza

9. PARATHOM® PAR 16
•Sugeridas para iluminación en
spots.
•Ideales para reemplazar a las
lámpras halógenas y para
iluminara objetos especialmente
sensibles al calor
SSL // Lic. Lucas Pellazza

10. PARATHOM® MR16
•Sugeridas para la iluminación
downlighting y spots, aplicaciones
hogareñas, comercios, hotelería y
museos.
•Ideales para reemplazar a las
lámparas dicroicas.
SSL // Lic. Lucas Pellazza

11. PARATHOM® R50
•Sugeridas oficinas y ambientes
domésticos que requieran gran
iluminación.
•Ideales para vitrinas, vidrieras y
para iluminar objetos altamente
sensibles al calor.
SSL // Lic. Lucas Pellazza

12. NOVEDADES PARATHOM®
Principales Beneficios:
PAR16 35 35° WW
• Igual salida que una HAL de 35W,
con -80% energía
• Larga Vida
• Reemplazo en tamaño con HAL
PAR16 1 to 1
•Descripción del producto
Watt 6
Candela (cd) 600
Color (K) 3000
Angulo 35°
Base GU10
Vida 25.000
Volt 220-240
Dimerizable No
SSL // Lic. Lucas Pellazza

13. NOVEDADES PARATHOM®
mas luz que una lámpara incandescente de 60W!
CLASSIC A
Descripción del Producto
A60 A80
Watt 12 12
Lumen/ color (K) 650/3000 900/2700
EE A A
Base E27 E27
Vida 25.000 25.000
Volt 220 - 240 220 – 240*
Dimerizable Si Si
Beneficios del Producto
-80% Ahorro de energía comparado con
incandescentes
dimerizable con los principales tipos de dimmers
Larga vida; gran homogeneidad de color (+/-100K)
Ciclos de encendido: hasta 100.000
SSL // Lic. Lucas Pellazza

14. NOVEDADES PARATHOM®
Reemplace una reflectora de 50W GU10 HOY!
PAR16 50
Descripción del Producto
Watt 10
Candela (cd) 950
Color (K) 3000+/-100 & 6500
Angulo 35°
Base GU10/GU5,3
Vida 25.000
Volt 220-240
Dimerizable si
Beneficios del Producto
Dimerizable
-80% energía comparada con Halógenas
Larga vida
2 formatos disponibles según las necesidades
Alta homogeneidad de color (+/- 100K)
No hay competencia con este flujo y ángulo
SSL // Lic. Lucas Pellazza

15. PARATHOM® PRO LEDspot111 50
12W 24°Dimerizables!!
SSL // Lic. Lucas Pellazza

16. An OSRAM Company
SSL // Lic. Lucas Pellazza

17. Architectural
• Solution provider for
architectural lighting
systems & architectural,
shop/ retail, hospitality
Applications
and entertainment Retail / Display
solutions
• Excellent support &
service offering (from
on-site) Hospitality
• Flexibility, Simplicity and
Innovation for all
Systems and Solutions
Entertainment
SSL // Lic. Lucas Pellazza

18. Illumination
Ambiance & Accent
Media Solutions
Façade Solutions
User Terminals
Control Engines
Control Software
Accessories, Interfaces & Power
SSL // Lic. Lucas Pellazza

19. LIGHT-DRIVE LIGHT-DRIVE LIGHT-DRIVE
RGB (Black / White) RGB JOG (Black / White) DW JOG (Black / White)
GLASS TOUCH T6 GLASS TOUCH T12 GLASS TOUCH T6 GLASS TOUCH T Wheel LIGH-DRIVE ELITE
SSL // Lic. Lucas Pellazza

20. Wall Washer Shield XB-36 Wall Washer Shield XB-18 Liner Shield XB Wall Washer XB-36 Wall Washer XB-18 Liner XB Nano Liner XB Spot XB
RGB RGB RGB RGB RGB RGB RGB RGB
Wall Washer Shield XB-36 Wall Washer Shield XB-18 Liner Shield XB Wall Washer XB-36 Wall Washer XB-18 Liner XB Nano Liner XB Spot XB
CW/ WW/ Mono CW/ WW/ Mono CW/ WW/ Mono CW/ WW/ Mono CW/ WW/ Mono CW/ WW/ Mono CW/ WW/ Mono CW/ WW/ Mono
Wall Washer Shield XB-36 Wall Washer Shield XB -18 Liner Shield XB Wall Washer XB-36 Wall Washer XB-18 Liner XB Nano Liner XB Spot XB
DW DW DW DW DW DW DW DW
SSL // Lic. Lucas Pellazza

21. Architectural
UNIQLO Global Flagship Store – Paris, France
LINER XB e:node512
DESKTOP*
SSL // Lic. Lucas Pellazza

22. Architectural
Cronos Building – Lima, Peru
NANO LINER XB BUTLER MEDIA ENGINE 2
SSL // Lic. Lucas Pellazza

23. 16PXL Module 1PXL Module 1PXL Module 1PXL Module Mirror Wash Tile Wash Tile Matrix
RGB RGB CW/ WW DW RGB RGB RGB
16PXL Board 1PXL Board 1PXL Board 1PXL Board 16PXL Add-On Board 4PXL Add-On Board 8PXL Add-On Strip 4PXL Add-On Strip
RGB RGB CW/ WW DW RGB RGB RGB RGB
SSL // Lic. Lucas Pellazza

24. SSL // Lic. Lucas Pellazza

25. NEW! NEW!
Media Tube Media Tube 64PXL Board Dot XL-3 Dot XL-6 Dot XL-9
RGB Diffused RGB RGB RGB RGB RGB
String String RGB Mesh Mesh RGB Dot XL-6 Dot XL-3 Dot XL-9
CW/ WW CW/ WW CW/ WW CW/ WW CW/ WW
SSL // Lic. Lucas Pellazza

26. Architectural
Euratechnologies Centre – Lille, France
Mesh RGB BUTLER MEDIA ENGINE 2
SSL // Lic. Lucas Pellazza

27. SSL // Lic. Lucas Pellazza

28. SSL // Lic. Lucas Pellazza

29. The Landmark Skywalks – Hong Kong, China
Mesh RGB VMC VCS
SSL // Lic. Lucas Pellazza

30. Lutron Showroom – New York, USA
64PXL BOARD BUTLER GLASS TOUCH MEDIA ENGINE 2 VCS BUTLER XT
SSL // Lic. Lucas Pellazza

31. Miramar Shopping Mall – Hong Kong, China
64PXL MIRROR BUTLER LCS
SSL // Lic. Lucas Pellazza

32. A|X Shibuya Store – Tokyo, Japan
16PXL BOARD VCS BUTLER
SSL // Lic. Lucas Pellazza

33. Hong Kong Coliseum – Hong Kong, China
16PXL BOARD BUTLER VCS
SSL // Lic. Lucas Pellazza

34. Anne Fontaine Store – Tokyo, Japan
64PXL MIRROR BUTLER MEDIA ENGINE 2
WASH
SSL // Lic. Lucas Pellazza

36. Universo SSL
§ LED Modules
§ LED light engines
§ Electronic/Drivers
§ LED Luminaires
SSL // Lic. Lucas Pellazza

37. SubstiTUBE®
Reemplazo facil y seguro de tubos fluorescentes T8 / T10
operados con balastos electromagnéticos.
à Real reemplazo sin modificar la luminaria
à Angulo medio (70°x90°) con OSLON LED
para niveles de iluminación como el de una buena
luminaria con reflector.
à Certificación VDE
Eco-friendly
à Vida útil de 50K horas
à Cumplimiento RoHS, libre de mercurio
à Potencial ahorro de hasta 50%
SSL // Lic. Lucas Pellazza

38. SubstiTUBE® - Comparación con los tubos
tradicionales.
SubstiTUBE 6500K T8 Flourescent Reflector Luminaire
650 lx 700 lx
1m
160 lx 175 lx
2m
FL T8 SubstiTUBE FL T8
(Batten Fixture) 4ft 6500K (830/840) (Reflector Fixture)
System
41-46 W 24 W 41-46 W
power
@1.0m 306 lx 650 lx (505 lx) 703 lx
@2.0m 76.5 lx 160 lx (125 lx) 175 lx
SSL // Lic. Lucas Pellazza

39. QOD // LEDSTIxx
QOD LEDSTIxx
SSL // Lic. Lucas Pellazza

40. LEDVANCE
LEDVANCE XL LEDVANCE M
32W 1600lm 13,5W 680lm
VER
SSL // Lic. Lucas Pellazza

41. LEDVANCE
SSL // Lic. Lucas Pellazza

42. STREETlight Advanced – SLA1
Descripción:
§ Cosumo aprox. 29W
§ Reemplazo del modulo sin necesidad de recableado
§ Eficiencia de hasta 60 lm/W
§ Vida aproximada de 50 k horas.
SSL // Lic. Lucas Pellazza

43. STREETlight Protect – SLP1
à Modulo IP 66, solución rapida para la realización de luminarias optimas en
eficiencia energetica.
Product description:
Descripción:
§ Cosumo aprox. 23W
§ Simple reemplazo por medio de tornillos
§ Eficiencia de hasta 77 lm/W
§ Vida aproximada de 50 k horas.
§ IP 66
SSL // Lic. Lucas Pellazza

44. GRACIAS POR SU ATENCIÓN !!
Lic. LUCAS PELLAZZA
L.pellazza@osram.com
