Este documento presenta una metodología para el desarrollo de bases de datos. Explica el ciclo de vida de una base de datos, incluyendo las fases de concepción, diseño y carga. También describe los componentes de una metodología como los modelos de datos, técnicas y herramientas. Finalmente, resume los pasos para modelar una base de datos desde el mundo real hasta el modelo lógico específico de un sistema gestor de bases de datos.

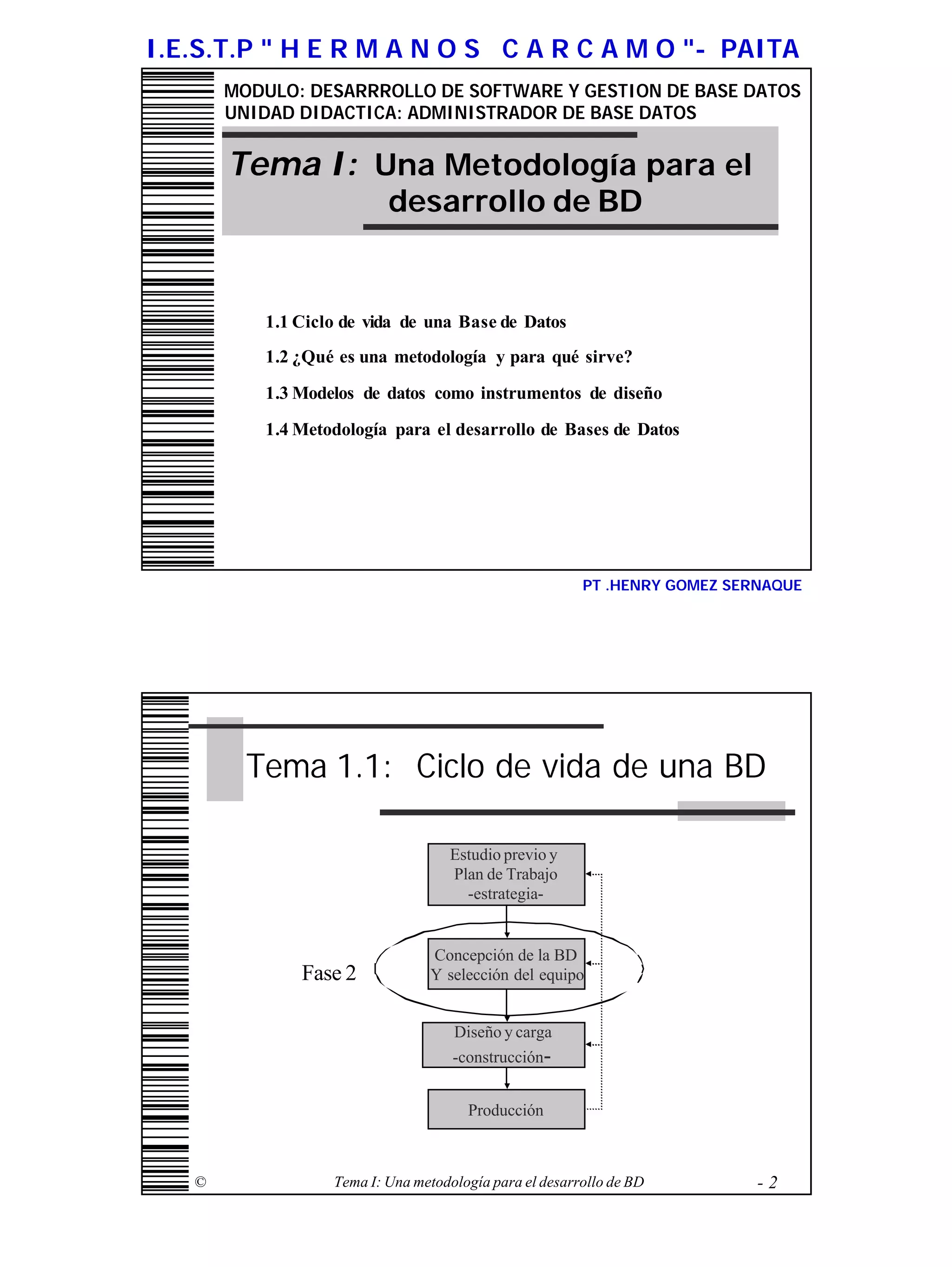

1. I.E.S.T.P " H E R M A DE SOFTWARE YR C A MDE BASEPAITA
MODULO: DESARRROLLO N O S C A GESTION O "- DATOS
MODULO: DESARRROLLO DE SOFTWARE Y GESTION DE BASE DATOS
MODULO:DIDACTICA: ADMINISTRADOR DE BASE DATOS
UNIDAD DESARRROLLO DE SOFTWARE Y GESTION DE BASE DATOS
Tema I: Una Metodología para el
desarrollo de BD
1.1 Ciclo de vida de una Base de Datos
1.2 ¿Qué es una metodología y para qué sirve?
1.3 Modelos de datos como instrumentos de diseño
1.4 Metodología para el desarrollo de Bases de Datos
PT .HENRY GOMEZ SERNAQUE
Pt .HENRY GOMEZ A N O S C
I.E.S.T.P " H E R M SERNAQUE A R C A M O "- PAITA
Tema 1.1: Ciclo de vida de una BD
Estudio previo y
Plan de Trabajo
-estrategia-
Concepción de la BD
Fase 2 Y selección del equipo
Diseño y carga
-construcción-
Producción
© Tema I: Una metodología para el desarrollo de BD -2

2. I.E.S.T.P " H E R M A N O S C A R C A M O "- PAITA

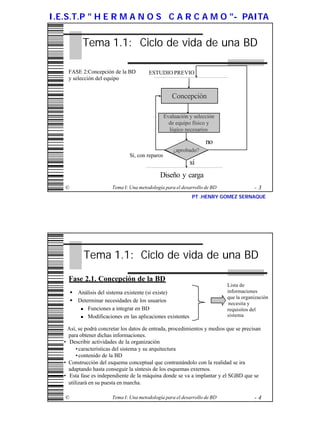

Tema 1.1: Ciclo de vida de una BD
FASE 2:Concepción de la BD ESTUDIO PREVIO
y selección del equipo
Concepción
Evaluación y selección
de equipo físico y
lógico necesarios
no
¿aprobado?
Sí, con reparos
sí
Diseño y carga
© Tema I: Una metodología para el desarrollo de BD -3
PT .HENRY GOMEZ SERNAQUE
Tema 1.1: Ciclo de vida de una BD
Fase 2.1. Concepción de la BD
Lista de
w Análisis del sistema existente (si existe) informaciones
que la organización
w Determinar necesidades de los usuarios necesita y
n Funciones a integrar en BD requisitos del
n Modificaciones en las aplicaciones existentes sistema
Así, se podrá concretar los datos de entrada, procedimientos y medios que se precisan
para obtener dichas informaciones.
• Describir actividades de la organización
• características del sistema y su arquitectura
• contenido de la BD
• Construcción del esquema conceptual que contrastándolo con la realidad se ira
adaptando hasta conseguir la síntesis de los esquemas externos.
• Esta fase es independiente de la máquina donde se va a implantar y el SGBD que se
utilizará en su puesta en marcha.
© Tema I: Una metodología para el desarrollo de BD -4

3. I.E.S.T.P " H E R M A N O S C A R C A M O "- PAITA

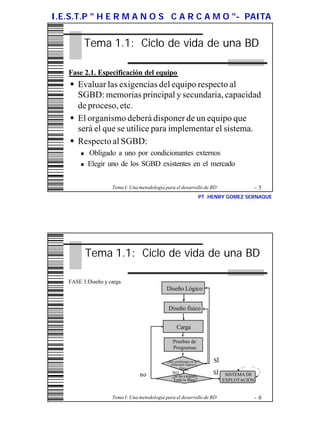

Tema 1.1: Ciclo de vida de una BD
Fase 2.1. Especificación del equipo
w Evaluar las exigencias del equipo respecto al
SGBD: memorias principal y secundaria, capacidad
de proceso, etc.
w El organismo deberá disponer de un equipo que
será el que se utilice para implementar el sistema.
w Respecto al SGBD:
n Obligado a uno por condicionantes externos
n Elegir uno de los SGBD existentes en el mercado
Tema I: Una metodología para el desarrollo de BD -5
PT .HENRY GOMEZ SERNAQUE
Tema 1.1: Ciclo de vida de una BD
FASE 3:Diseño y carga
Diseño Lógico
Diseño físico
Carga
Pruebas de
Programas
¿hay problemas enen la
¿hay problemas la SÍ
estructura lógica oo
estructura lógica
física
física
no NO
¿se ha cargado
SÍ SISTEMA DE
Toda la Base?
Toda la Base? EXPLOTACIÓN
Tema I: Una metodología para el desarrollo de BD -6

4. I.E.S.T.P " H E R M A N O S C A R C A M O "- PAITA

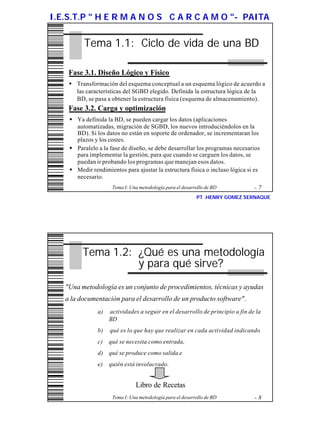

Tema 1.1: Ciclo de vida de una BD
Fase 3.1. Diseño Lógico y Físico
w Transformación del esquema conceptual a un esquema lógico de acuerdo a
las características del SGBD elegido. Definida la estructura lógica de la
BD, se pasa a obtener la estructura física (esquema de almacenamiento).
Fase 3.2. Carga y optimización
w Ya definida la BD, se pueden cargar los datos (aplicaciones
automatizadas, migración de SGBD, los nuevos introduciéndolos en la
BD). Si los datos no están en soporte de ordenador, se incrementaran los
plazos y los costes.
w Paralelo a la fase de diseño, se debe desarrollar los programas necesarios
para implementar la gestión, para que cuando se carguen los datos, se
puedan ir probando los programas que manejan esos datos.
w Medir rendimientos para ajustar la estructura física o incluso lógica si es
necesario.
Tema I: Una metodología para el desarrollo de BD -7
PT .HENRY GOMEZ SERNAQUE
Tema 1.2: ¿Qué es una metodología
y para qué sirve?
"Una metodología es un conjunto de procedimientos, técnicas y ayudas
a la documentación para el desarrollo de un producto software" .
a) actividades a seguir en el desarrollo de principio a fin de la
BD
b) qué es lo que hay que realizar en cada actividad indicando
c) qué se necesita como entrada,
d) qué se produce como salida e
e) quién está involucrado.
Libro de Recetas
Tema I: Una metodología para el desarrollo de BD -8

5. I.E.S.T.P " H E R M A N O S C A R C A M O "- PAITA

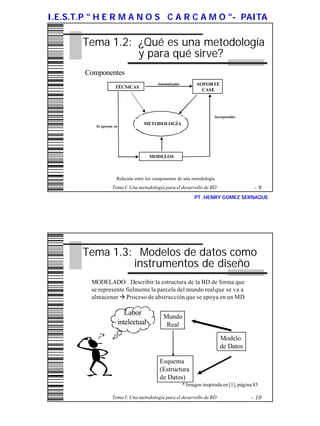

Tema 1.2: ¿Qué es una metodología
y para qué sirve?
Componentes
Automatizadas SOPORTE
TÉCNICAS
CASE
Incorporadas
METODOLOGÍA
Se apoyan en
MODELOS
Relación entre los componentes de una metodología
Tema I: Una metodología para el desarrollo de BD -9
PT .HENRY GOMEZ SERNAQUE
Tema 1.3: Modelos de datos como
instrumentos de diseño
MODELADO: Describir la estructura de la BD de forma que
se represente fielmente la parcela del mundo realque se va a
almacenar à Proceso de abstracción que se apoya en un MD
Labor Mundo
intelectual Real
Modelo
de Datos
Esquema
(Estructura
de Datos)
* Imagen inspirada en [1], página 85
Tema I: Una metodología para el desarrollo de BD - 10

6. I.E.S.T.P " H E R M A N O S C A R C A M O "- PAITA
Tema 1.3: Modelos de datos como
instrumentos de diseño
TIPOS DE ABSTRACCIÓN
La abstracción busca las propiedades comunes de un conjunto de objetos
reduciendo la complejidad y ayudando a entender el mundo real.
TIPOS DE ABSTRACCIÓN QUE OFRECEN LOS MODELOS (se
definirán en detalle en el tema II):
•Clasificación/Particularización
•Agregación/Desagregación
•Generalización/Especialización
•Asociación/Disociación
•Jerarquía de Abstracciones
Tema I: Una metodología para el desarrollo de BD - 11
PT .HENRY GOMEZ SERNAQUE
Tema 1.3: Modelos de datos como
instrumentos de diseño
¿Qué es un Modelo de Datos (MD)?
Un modelo de datos proporciona un conjunto de conceptos,
reglas y convenciones que nos permiten especificar y
manipular los datos que queremos almacenar en la BD. Todo
modelo de datos se compone de una parte estática y una parte
dinámica
Tema I: Una metodología para el desarrollo de BD - 12

7. I.E.S.T.P " H E R M A N O S C A R C A M O "- PAITA

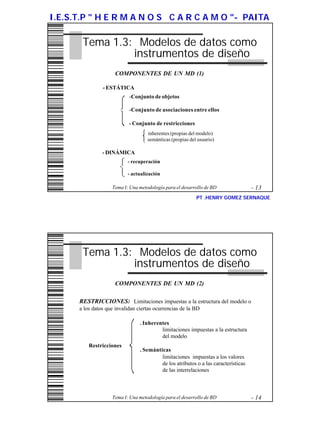

Tema 1.3: Modelos de datos como
instrumentos de diseño
COMPONENTES DE UN MD (1)
- ESTÁTICA
-Conjunto de objetos
-Conjunto de asociaciones entre ellos
- Conjunto de restricciones
inherentes (propias del modelo)
semánticas (propias del usuario)
- DINÁMICA
- recuperación
- actualización
Tema I: Una metodología para el desarrollo de BD - 13
PT .HENRY GOMEZ SERNAQUE
Tema 1.3: Modelos de datos como
instrumentos de diseño
COMPONENTES DE UN MD (2)
RESTRICCIONES: Limitaciones impuestas a la estructura del modelo o
a los datos que invalidan ciertas ocurrencias de la BD
. Inherentes
limitaciones impuestas a la estructura
del modelo
Restricciones
. Semánticas
limitaciones impuestas a los valores
de los atributos o a las características
de las interrelaciones
Tema I: Una metodología para el desarrollo de BD - 14

8. I.E.S.T.P " H E R M A N O S C A R C A M O "- PAITA

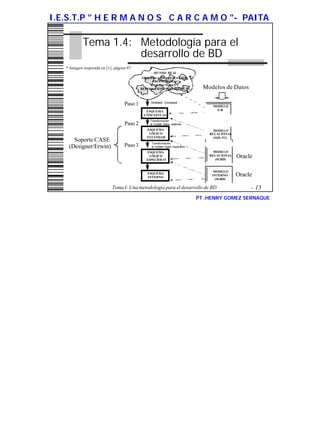

Tema 1.4: Metodología para el
desarrollo de BD
* Imagen inspirada en [1], página 97
MUNDO REAL
OBJETOS CON SUS SUCESOS,
PROPIEDADES,
ASOCIACIONES Y
RESTRICCIONES SEMÁNTICAS Modelos de Datos
Modelado Conceptual
Paso 1 MODELO
ESQUEMA E/R
CONCEPTUAL
Transformación
Paso 2 al modelo lógico estándar
ESQUEMA MODELO
LÓGICO RELACIONAL
ESTÁNDAR (SQL-92)
Soporte CASE Transformación
(Designer/Erwin) Paso 3 al modelo lógico específico
ESQUEMA MODELO
LÓGICO
ESPECÍFICO
RELACIONAL
(SGBD)
Oracle
MODELO
ESQUEMA
INTERNO
INTERNO Oracle
(SGBD)
Tema I: Una metodología para el desarrollo de BD - 15
