El documento describe los conceptos fundamentales de la imagen digital y el vídeo digital, incluyendo las diferencias entre la televisión y el vídeo analógico y digital, los procesos de digitalización, formatos de archivo de vídeo como AVI y MPEG, codecs de compresión como DivX, estándares de fotogramas por segundo, y dispositivos de grabación de vídeo digital como cámaras miniDV y de memoria.

1. LA IMAGEN DIGITAL II

2. Televisión analógica Vídeo analógico La imagen se forma por líneas: PAL P hase A lernating L ine (Europa, Australia, China, Suramérica): 625 líneas. SECAM S équentiel C ouleur a vec M émoire (Francia y Japón): 625 lineas NTSC N ational T elevisión S ystems C ommittee (Estados Unidos y Japón): 525 líneas Para la reproducción, los sistemas PAL y SECAM son compatibles entre sí.

3. VÍDEO DIGITAL

4. Ventajas del vídeo digital En el analógico la calidad de la imagen depende de la cinta, del reproductor, etc, en digital solo se ve afectada en al digitalización. En el vídeo digital las copias siempre serán de calidad idéntica. En el analógico depende del número de copias.

5. DIGITALIZACIÓN Es el procedimiento mediante el cual se procesa la información contenida en la cámara de vídeo o de fotografía al pasar al ordenador. Esta información se registra en forma binaria, que solo usa los dígitos, 0 y 1.

6. DIGITALIZACIÓN DESDE MEDIOS ANALÓGICOS O DE UNA SEÑAL ANALÓGICA La señal analógica basada en señales electromagnéticas, se debe convertir en un formato digital, para que el ordenador pueda procesar la información. Se necesita de una t arjeta capturadora que disponga de una entrada de vídeo compuesto tipo RCA o S-VHS . También se necesita el software correspondiente a la tarjeta.

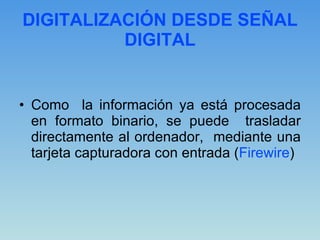

8. DIGITALIZACIÓN DESDE SEÑAL DIGITAL Como la información ya está procesada en formato binario, se puede trasladar directamente al ordenador, mediante una tarjeta capturadora con entrada ( Firewire )

10. PROPORCIONALIDAD O RELACIÓN DE ASPECTO Es la razón entre la anchura y la altura de la imagen En los televisores tradicionales es de 4:3 (1,33:1). En las nuevas televisiones, llamadas panorámicas, las de alta definición y la televisión digital es de 16:9 (1,78:1). En el cine, en el caso del cinemascope, es de 21:9 (2,35:1).

11. RELACIÓN ANAMÓRFICA Es la relación que se utiliza para almacenar una película en un DVD. El reproductor del DVD selecciona la salida en la proporción 16:9 o 4:3, evitando la deformación de la imagen. Las televisiones actuales detectan automáticamente el formato de emisión.

12. RESOLUCIÓN Indica el tamaño máximo que puede ser visualizada la imagen sin perder calidad apreciable. Afecta a la calidad de la imagen. El número de pixeles de alto y ancho influye en la ampliación de la imagen para verla en un televisor o en un proyector. DVD: 720X576 pixeles (Sistema PAL). Alta Definición: 1280X720 pixeles.

13. FLUJO DE BITS (BIT RATE) Expresa la cantidad de bits de información que se transmite en el vídeo. (Bits por segundo) Unidad: kbits/s (1 kbit=1000 bits) A mayor cantidad de información por segundo, mayor calidad de la imagen, pero mayor tamaño del archivo.

14. En un vídeo digital podemos encontrar dos tipos de flujo de bits Flujo Constante de Bits (CBR). Películas con poco movimiento y pocos cambios de planos. Los fotogramas son similares. Flujo Variable de Bits (VBR). Películas con mucho movimiento y muchos cambios de planos. Fotogramas muy distintos. En este tipo de películas es necesario almacenar mucha información. Así se consigue mayor calidad, pero el archivo es mayor.

15. FOTOGRAMAS La imagen de vídeo o película, se forma a partir de la reproducción de una serie de imágenes fijas denominados: fotogramas por segundo (fps)

16. ESTÁNDARES DE FPS TV o vídeo PAL : 25 fps . TV o vídeo SECAM : 29,97 fps . Cine: 24 fps . Dibujos animados o vídeo para Intenet: 15 fps .

17. FORMATOS AVI ( A udio V ideo I nterleave). Es el más extendido. Originario de Windows. Almacena al mismo tiempo y de forma entrelazada un flujo de video y varios de audio (p.e. para varios idiomas). Las pistas de audio y de video se encuentran grabadas de forma consecutiva en varias capas. Puede utilizarse sin compresión o con compresión utilizando codecs (dv, divx, xvid)

18. FORMATOS MOV . Original del sistema operativo Macintosh. Utiliza el reproductor Quicktime Player. Funciona en los sistemas operativos MAC, Windows y distribuciones Linux. WMV . ( W indows M edia V ideo). Usa el reproductor Windows Media. Añade información del autor. RV ( R eal V ideo). Muy utilizado en la emisión online por internet (streaming). Se sirve del reproductor Real One Player.

19. FORMATOS MPEG ( M oving P icture E xperts G roup). Elimina fotogramas intermedios que son muy similares a los próximos y que aportan muy poca información visual.

20. FORMATOS Existen tres niveles de calidad: MPEG-1 . Se utiliza en VCD. Resolución: 352x288 pixeles. Bitrate:1.150 Kbits/s. Extensión del archivo mpg. Calidad similar al VHS. MPEG-2 . Se utiliza en la TD, SVCD, DVD y en HD. Trabaja con resoluciones que van desde los 352X480 a los 1280X720 pixeles. Bitrate: 15.000 kbt/s en calidad media. Extensión del archivo: mpg MPEG-4 . Se utiliza para convertir archivos comprimidos DIVXy XVID en archivos AVI. Extensión del archivo: mp4.Calidad similar al DVD.

21. FORMATOS FLV ( Fl ash V ideo). Videos realizados con software Flash. Se utiliza como formato de video en Youtube. En necesario tener instalado la aplicación Flash Player.

22. CD : C ompact D isc. VCD : V ideo CD . SVCD : S uper V ideo CD . DVD : D isco V ersatil D igital. HD : A lta D efinición. TD : T elevisión D igital. USB : U niversal S erie Bu s. S-VHS : S uper V ideo H ome S ystem

23. CODECS Codec: ( Co dificador- Dec odificador) Consiste en una especificación de software o hardware o de ambos, con capacidad de transformar un archivo comprimiendo o descomprimiendo el flujo de datos. Pueden ser de audio(p.e. mp3) o de video (p.e. xvid). La compresión normalmente conlleva pérdida de información (calidad).

24. CODECS DE VÍDEO Software que permite comprimir y descomprimir un video digital. Los datos de comprimen en el almacenamiento y se descomprimen en la visualización. Se necesita el mismo codec para la codificación que para la reproducción. Necesitan de un contenedor (avi, mov, mp4, etc.)

25. Divx Codec que permite que la películas de video digital ocupen menos espacio. El reproductor debe tener el mismo codec, con el que se comprimió el archivo. Se usa con archivos con formato avi. El reproductor que reproduce MEPG-4, puede reproducir videos comprimidos con el codec divx. Es un programa propietario.

26. Similares características al Divx, indicadas anteriormente. Es un programa gratuito y de código abierto.

27. CÁMARAS DE VÍDEO DIGITAL miniDV . Utilizan una cinta magnética miniDV. Se transmiten la grabación al ordenador por un cable FireWire(IEEE1394) DVD . La información se graba en un mini DVD regrabable, que más tarde se puede reproducir en un DVD doméstico o trasladar al ordenador con un cable al puerto USB. Memoria . Utilizan tarjetas de memoria SD o de disco duro. Más tarde se transmiten los al ordenador con un lector de tarjetas o cable al puerto USB FireWire.

28. Otros dispositivos de grabación de video Cámaras de fotografía digital . Algunos modelos además de fotos, realizan grabación de video, de igual forma que las cámaras de video digital. Teléfonos móviles . Los videos se suelen grabar en la memoria interna o en la tarjeta de memoria. Los videos se graban en formato MPEG-4 Webcam . La cámara está integrada en la pantalla o unida a la CPU por medio de un cable a un puerto USB. Los videos resultan de baja calidad
