El Grupo Boyacá, líder en logística, ha evolucionado desde los años 70 hasta diversificarse en múltiples sectores, alcanzando más de 107 millones de euros en facturación y 2,000 empleados. Desde 2007, implementó un enfoque progresivo de virtualización para mejorar la infraestructura y optimizar los servidores, logrando un balanceo de carga y disponibilidad de servicios críticos. Los próximos pasos incluyen continuar la virtualización y explorar el cloud computing para una nueva unidad de negocio.

1. Virtualización:
Disponibilidad de sistemas y
homogeneización de servidores
Madrid, Noviembre 2010

2. www.boyaca.es
Grupo Boyacá
Años 70: Nacimiento. Rutas de transporte.
Años 80: Principal proveedor logístico de grupos
editoriales: transporte de prensa.
Años 90: Empresa líder en logística editorial a nivel
nacional.
>2000: Diversificación: farmacia, banca, sanitario,
automoción, suscripciones, logística eCommerce…
Hoy: >107 M€ facturación, 2.000 empleados, 1.200
vehículos, 20.000 m2 de naves logísticas.

3. www.boyaca.es
Año 2005-06: Situación inicial
Diversificación de actividades. Mapa de aplicaciones complejo.
Tecnología
Crecimiento rápido, casi
explosivo, en usuarios y
aplicaciones.
Plataformas heterogéneas en
capacidad y antigüedad.
Negocio
Expansión geográfica y
necesidades de movilidad.
Necesidad de reutilizar equipos
antiguos.

4. www.boyaca.es
Situación inicial
Servidores pequeños
Diversidad de entornos y sistemas operativos
• MS-DOS sobre Red Novell
• Windows Server 2000
• Windows Server 2003
• Linux
75% servidores < 4 Gb RAM50% servidores entre 2-6 GHz CPU

5. www.boyaca.es
Situación inicial
Servidores infrautilizados
Uso medio procesador < 10%Uso máximo RAM < 4,5 Gb
Uso medio < 2,4 Gb

6. www.boyaca.es
Año 2007: Oportunidad
Definición de nueva sede corporativa para 2009
– Nuevo CPD.
• La ubicación impedía confiar 100% en comunicaciones.
• La plataforma principal no es operativa sin TIC.
– Necesidad de convivencia de sedes: duplicidad de
infraestructura.
• Traslado por fases, no big-bang.

7. www.boyaca.es
Virtualización: un enfoque progresivo
Virtualización
de servicios
secundarios
Virtualización
para respaldo
de servicios
criticidad
media y alta
Virtualización
de servicios
críticos
2007 2008-09 2010
Impresoras, desarrollo,
actualizaciones de
aplicaciones, Help
Desk, etc.
Controlador de
dominio,
posicionamiento
vehículos, etc.
Aplicaciones operativas

8. www.boyaca.es
Virtualización: base de la nueva infraestructura
Hardware CPD principal:
– Servidores: 4 x HP DL 360 G6
– 2 procesadores Intel Xeon E3550 2,40 GHz. 32 GB de RAM.
– Almacenamiento: EMC Clarion CX4-120C
– 20 HD 300 Gb (Virtualización, SQL ). 15 krpm.
– 7 HD 1 Tb (Ficheros, back up). 7,2 krpm.
Hardware CPD secundario:
– Servidores: 2 x HP DL 380 G5
– 2 procesadores Intel Xeon E3550 2,40 GHz. 24 GB de RAM.
– Almacenamiento: EMC Clarion CX4-120C
– 5 HD 300 Gb (). 15 krpm.
Software: VMware Sphere V4.0

9. www.boyaca.es

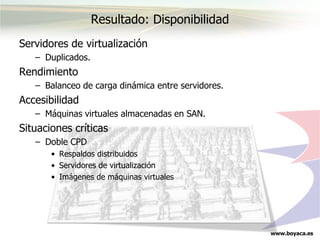

Resultado: Disponibilidad
Servidores de virtualización
– Duplicados.
Rendimiento
– Balanceo de carga dinámica entre servidores.
Accesibilidad
– Máquinas virtuales almacenadas en SAN.
Situaciones críticas
– Doble CPD
• Respaldos distribuidos
• Servidores de virtualización
• Imágenes de máquinas virtuales

10. www.boyaca.es
Resultado: Homogeneización
Definición de dos únicas plantillas para servidores
corporativos:
– Windows Server 2008
– Linux

11. www.boyaca.es
Resultado: Facilidad de despliegue
Fase I: Arranque nuevas instalaciones
– 12 servidores virtuales en explotación.
– Tiempo total de configuración: 10 días.
Fase II: Evolución
– 20 servidores virtuales (8 como respaldo de físicos).
– Tiempo de despliegue de un nuevo servidor < 1 día

12. www.boyaca.es

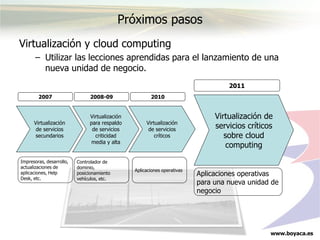

Próximos pasos
Virtualización y cloud computing
– Utilizar las lecciones aprendidas para el lanzamiento de una
nueva unidad de negocio.
Virtualización
de servicios
secundarios
Virtualización
para respaldo
de servicios
criticidad
media y alta
Virtualización
de servicios
críticos
2007 2008-09 2010
Impresoras, desarrollo,
actualizaciones de
aplicaciones, Help
Desk, etc.
Controlador de
dominio,
posicionamiento
vehículos, etc.
Aplicaciones operativas
Virtualización de
servicios críticos
sobre cloud
computing
2011
Aplicaciones operativas
para una nueva unidad de
negocio

13. www.boyaca.es
Muchas gracias
Rafael Gil
Director de Organización y Sistemas
rgil@boyaca.es
http://es.linkedin.com/in/rafaelgil
