INTRODUCCIÓN
Iberdrola Renovables tiene adquirida la licencia de
explotación de un parque eólico en Alemania, llamado
WIKINGER. El parque eólico se encuentra en la zona
económica exclusiva de Alemania en el Mar Báltico, a 34
km al noreste de la isla de Rügen
El parque eólico de Wikinger, de aproximadamente 400
MW, estará compuesto por 70 aerogeneradores offshore,
soportados por estructuras tipo jacket, y una
subestación eléctrica que conectará dicho parque a la red
eléctrica alemana.
Iberdrola ha repartido el alcance de trabajo en 2 paquetes:
•29 jackets, Navantia-Windar
•41 jackets, Bladt Industries (Dinamarca)

3. 2
Programa Wikinger Jackets
24 de noviembre de 2015
CONFIDENCIAL COMERCIAL
ESQUEMA INDUSTRIAL

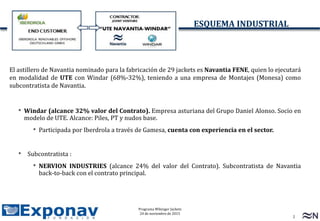

El astillero de Navantia nominado para la fabricación de 29 jackets es Navantia FENE, quien lo ejecutará
en modalidad de UTE con Windar (68%-32%), teniendo a una empresa de Montajes (Monesa) como
subcontratista de Navantia.
• Windar (alcance 32% valor del Contrato). Empresa asturiana del Grupo Daniel Alonso. Socio en
modelo de UTE. Alcance: Piles, PT y nudos base.
• Participada por Iberdrola a través de Gamesa, cuenta con experiencia en el sector.
• Subcontratista :
• NERVION INDUSTRIES (alcance 24% del valor del Contrato). Subcontratista de Navantia
back-to-back con el contrato principal.

4. 3
Programa Wikinger Jackets
24 de noviembre de 2015
CONFIDENCIAL COMERCIAL
Estructura de Acero, formada por una celosía
Tubular, con 4 patas longitudinales y crucetas o
“bracings”.
Peso Unitario:
602 Tons Jacket
508 Tons Piles
Dimensiones:
Altura: 58.7 m
Ancho de la base: 27 m
Magnitudes Globales del Proyecto:
31.000 Tons de Acero
JACKETS WIKINGER
DESCRIPCION DEL PRODUCTO

5. 4
Programa Wikinger Jackets
24 de noviembre de 2015
CONFIDENCIAL COMERCIAL
JACKETS WIKINGER
HOJA DE RUTA

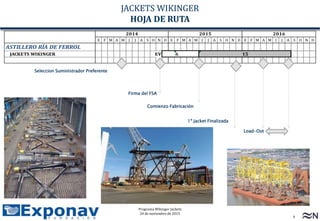

E F M A M J J A S O N D E F M A M J J A S O N D E F M A M J J A S O N D
ASTILLERO RÍA DE FERROL
JACKETS WIKINGER EV 6 15
2014 2015 2016
Firma del FSA
Comienzo Fabricación
1º Jacket Finalizada
Load-Out
Seleccion Suministrador Preferente

6. 5
Programa Wikinger Jackets
24 de noviembre de 2015
CONFIDENCIAL COMERCIAL
JACKETS WIKINGER
CADENA DE SUMINISTRO – SUPPLY CHAIN

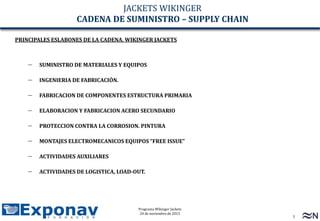

PRINCIPALES ESLABONES DE LA CADENA. WIKINGER JACKETS
– SUMINISTRO DE MATERIALES Y EQUIPOS
– INGENIERIA DE FABRICACIÓN.
– FABRICACION DE COMPONENTES ESTRUCTURA PRIMARIA
– ELABORACION Y FABRICACION ACERO SECUNDARIO
– PROTECCION CONTRA LA CORROSION. PINTURA
– MONTAJES ELECTROMECANICOS EQUIPOS “FREE ISSUE”
– ACTIVIDADES AUXILIARES
– ACTIVIDADES DE LOGISTICA, LOAD-OUT.
