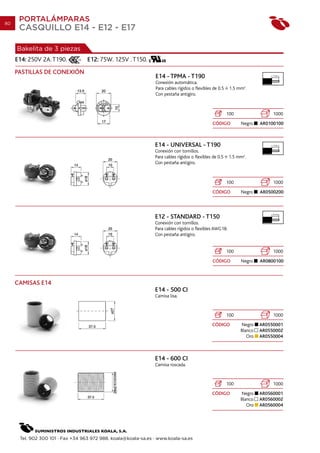

PORTALÁMPARAS
80
      PORTALÁMPARAS
      CASQUILLO E14 - E12 - E17

     Bakelita de 3 piezas
     E14: 250V 2A. T190.           E12: 75W. 125V . T150.
     PASTILLAS DE CONEXIÓN
                                                                E14 - TPMA - T190                                            7 mm.


                                                                Conexión automática.
                                                                Para cables rígidos o flexibles de 0.5    1.5 mm2.
                                                                Con pestaña antigiro.



                                                                                                         100                 1000
                                                                                               CÓDIGO          Negro    AR0100100



                                                                E14 - UNIVERSAL - T190                                       7 mm.

                                                                Conexión con tornillos.
                                                                Para cables rígidos o flexibles de 0.5    1.5 mm2.
                                                                Con pestaña antigiro.



                                                                                                         100                 1000
                                                                                               CÓDIGO          Negro    AR0500200




                                                                E12 - STANDARD - T150
                                                                                                                            10 mm.



                                                                Conexión con tornillos.
                                                                Para cables rígidos o flexibles AWG18.
                                                                Con pestaña antigiro.


                                                                                                         100                 1000
                                                                                               CÓDIGO          Negro    AR0800100



     CAMISAS E14
                                                                E14 - 500 CI
                                                                Camisa lisa.


                                                                                                         100                 1000
                                                                                               CÓDIGO          Negro    AR0550001
                                                                                                               Blanco   AR0550002
                                                                                                                  Oro   AR0550004



                                                                E14 - 600 CI
                                                                Camisa roscada.


                                                                                                         100                 1000
                                                                                               CÓDIGO          Negro    AR0560001
                                                                                                               Blanco   AR0560002
                                                                                                                  Oro   AR0560004




      Tel. 902 300 101 · Fax +34 963 972 988. koala@koala-sa.es · www.koala-sa.es

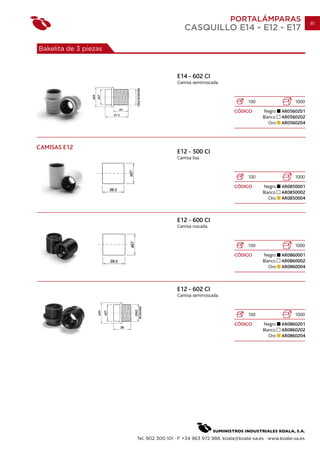

PORTALÁMPARAS                       81
                                           CASQUILLO E14 - E12 - E17

Bakelita de 3 piezas



                                        E14 - 602 CI
                                        Camisa semirroscada.


                                                                       100                 1000
                                                                 CÓDIGO      Negro    AR0560201
                                                                             Blanco   AR0560202
                                                                                Oro   AR0560204




CAMISAS E12
                                        E12 - 500 CI
                                        Camisa lisa.


                                                                       100                 1000
                                                                 CÓDIGO      Negro    AR0850001
                                                                             Blanco   AR0850002
                                                                                Oro   AR0850004



                                        E12 - 600 CI
                                        Camisa roscada.


                                                                       100                 1000
                                                                 CÓDIGO      Negro    AR0860001
                                                                             Blanco   AR0860002
                                                                                Oro   AR0860004



                                        E12 - 602 CI
                                        Camisa semirroscada.


                                                                       100                 1000
                                                                 CÓDIGO      Negro    AR0860201
                                                                             Blanco   AR0860202
                                                                                Oro   AR0860204




                       Tel. 902 300 101 · F +34 963 972 988. koala@koala-sa.es · www.koala-sa.es

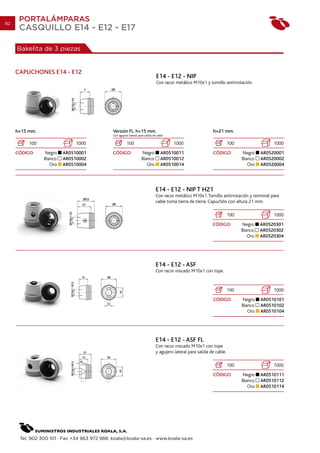

82
      PORTALÁMPARAS
      CASQUILLO E14 - E12 - E17

     Bakelita de 3 piezas


     CAPUCHONES E14 - E12
                                                                                E14 - E12 - NIP
                                                                                Con racor metálico M10x1 y tornillo antirrotación.




     h=15 mm.                                 Versión FL. h=15 mm.                                             h=21 mm.
                                              Con agujero lateral para salida de cable

          100                 1000                      100                              1000                             100                 1000
     CÓDIGO     Negro    AR0510001            CÓDIGO                Negro          AR0510011                   CÓDIGO           Negro    AR0520001
                Blanco   AR0510002                                  Blanco         AR0510012                                    Blanco   AR0520002
                   Oro   AR0510004                                     Oro         AR0510014                                       Oro   AR0520004




                                                                                E14 - E12 - NIP T H21
                                                                                Con racor metálico M10x1. Tornillo antirrotación y terminal para
                                                                                cable toma tierra de tierra. Capuchón con altura 21 mm.

                                                                                                                          100                 1000
                                                                                                               CÓDIGO           Negro    AR0520301
                                                                                                                                Blanco   AR0520302
                                                                                                                                   Oro   AR0520304




                                                                                E14 - E12 - ASF
                                                                                Con racor roscado M10x1 con tope.


                                                                                                                          100                 1000
                                                                                                               CÓDIGO           Negro    AR0510101
                                                                                                                                Blanco   AR0510102
                                                                                                                                   Oro   AR0510104




                                                                                E14 - E12 - ASF FL
                                                                                Con racor roscado M10x1 con tope
                                                                                y agujero lateral para salida de cable.

                                                                                                                          100                 1000
                                                                                                               CÓDIGO           Negro    AR0510111
                                                                                                                                Blanco   AR0510112
                                                                                                                                   Oro   AR0510114




      Tel. 902 300 101 · Fax +34 963 972 988. koala@koala-sa.es · www.koala-sa.es

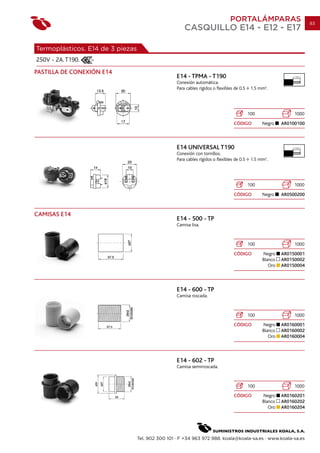

PORTALÁMPARAS                          83
                                                       CASQUILLO E14 - E12 - E17

Termoplásticos. E14 de 3 piezas
250V - 2A. T190.
PASTILLA DE CONEXIÓN E14
                                                   E14 - TPMA - T190                                           7 mm.

                                                   Conexión automática.
                                                   Para cables rígidos o flexibles de 0.5    1.5 mm2.




                                                                                            100                 1000
                                                                                  CÓDIGO          Negro    AR0100100




                                                   E14 UNIVERSAL T190                                          7 mm.

                                                   Conexión con tornillos.
                                                   Para cables rígidos o flexibles de 0.5    1.5 mm2.




                                                                                            100                 1000
                                                                                  CÓDIGO          Negro    AR0500200



CAMISAS E14
                                                   E14 - 500 - TP
                                                   Camisa lisa.



                                                                                            100                 1000
                                                                                  CÓDIGO          Negro    AR0150001
                                                                                                  Blanco   AR0150002
                                                                                                     Oro   AR0150004




                                                   E14 - 600 - TP
                                                   Camisa roscada.



                                                                                            100                 1000
                                                                                  CÓDIGO          Negro    AR0160001
                                                                                                  Blanco   AR0160002
                                                                                                     Oro   AR0160004




                                                   E14 - 602 - TP
                                                   Camisa semirroscada.



                                                                                            100                 1000
                                                                                  CÓDIGO          Negro    AR0160201
                                                                                                  Blanco   AR0160202
                                                                                                     Oro   AR0160204




                                  Tel. 902 300 101 · F +34 963 972 988. koala@koala-sa.es · www.koala-sa.es

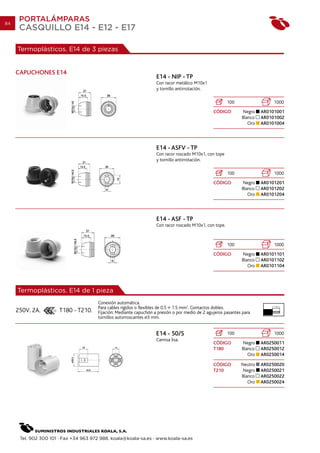

84
      PORTALÁMPARAS
      CASQUILLO E14 - E12 - E17

     Termoplásticos. E14 de 3 piezas


     CAPUCHONES E14
                                                                    E14 - NIP - TP
                                                                    Con racor metálico M10x1
                                                                    y tornillo antirrotación.

                                                                                                         100                 1000
                                                                                                 CÓDIGO        Negro    AR0101001
                                                                                                               Blanco   AR0101002
                                                                                                                  Oro   AR0101004




                                                                    E14 - ASFV - TP
                                                                    Con racor roscado M10x1, con tope
                                                                    y tornillo antirrotación.

                                                                                                         100                 1000
                                                                                                 CÓDIGO        Negro    AR0101201
                                                                                                               Blanco   AR0101202
                                                                                                                  Oro   AR0101204




                                                                    E14 - ASF - TP
                                                                    Con racor roscado M10x1, con tope.



                                                                                                         100                 1000
                                                                                                 CÓDIGO        Negro    AR0101101
                                                                                                               Blanco   AR0101102
                                                                                                                  Oro   AR0101104




     Termoplásticos. E14 de 1 pieza
                                       Conexión automática.
                                       Para cables rígidos o flexibles de 0.5 1.5 mm2. Contactos dobles.                    7 mm.

     250V. 2A.         T180 - T210.    Fijación: Mediante capuchón a presión o por medio de 2 agujeros pasantes para
                                       tornillos autorroscantes 3 mm.


                                                                    E14 - 50/S                           100                 1000
                                                                    Camisa lisa.
                                                                                                 CÓDIGO        Negro    AR0250011
                                                                                                 T180          Blanco   AR0250012
                                                                                                                  Oro   AR0250014

                                                                                                 CÓDIGO        Neutro   AR0250020
                                                                                                 T210           Negro   AR0250021
                                                                                                               Blanco   AR0250022
                                                                                                                  Oro   AR0250024




      Tel. 902 300 101 · Fax +34 963 972 988. koala@koala-sa.es · www.koala-sa.es

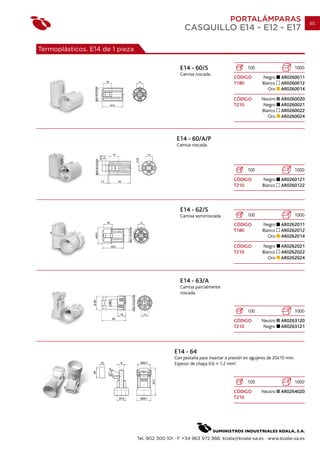

PORTALÁMPARAS                              85
                                                     CASQUILLO E14 - E12 - E17

Termoplásticos. E14 de 1 pieza

                                                   E14 - 60/S                        100                        1000
                                                   Camisa roscada.
                                                                              CÓDIGO        Negro     AR0260011
                                                                              T180          Blanco    AR0260012
                                                                                               Oro    AR0260014

                                                                              CÓDIGO        Neutro    AR0260020
                                                                              T210           Negro    AR0260021
                                                                                            Blanco    AR0260022
                                                                                               Oro    AR0260024



                                                  E14 - 60/A/P
                                                  Camisa roscada.




                                                                                     100                        1000
                                                                              CÓDIGO        Negro     AR0260121
                                                                              T210          Blanco    AR0260122




                                                   E14 - 62/S
                                                   Camisa semirroscada.              100                        1000
                                                                              CÓDIGO        Negro     AR0262011
                                                                              T180          Blanco    AR0262012
                                                                                               Oro    AR0262014

                                                                              CÓDIGO        Negro     AR0262021
                                                                              T210          Blanco    AR0262022
                                                                                               Oro    AR0262024



                                                   E14 - 63/A
                                                   Camisa parcialmente
                                                   roscada.


                                                                                     100                        1000
                                                                              CÓDIGO        Neutro    AR0263120
                                                                              T210           Negro    AR0263121




                                                 E14 - 64
                                                 Con pestaña para insertar a presión en agujeros de 20x10 mm.
                                                 Espesor de chapa 0.6 1.2 mm2.


                                                                                     100                        1000
                                                                              CÓDIGO        Neutro    AR0264020
                                                                              T210




                                 Tel. 902 300 101 · F +34 963 972 988. koala@koala-sa.es · www.koala-sa.es

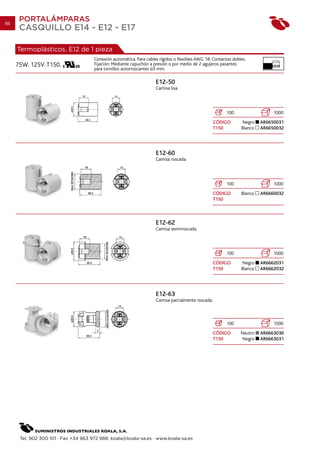

86
      PORTALÁMPARAS
      CASQUILLO E14 - E12 - E17

     Termoplásticos. E12 de 1 pieza
                                      Conexión automática. Para cables rígidos o flexibles AWG 18. Contactos dobles.          10 mm.

     75W. 125V. T150.                 Fijación: Mediante capuchón a presión o por medio de 2 agujeros pasantes
                                      para tornillos autorroscantes 3 mm.

                                                                     E12-50
                                                                     Camisa lisa.




                                                                                                          100                  1000
                                                                                                    CÓDIGO       Negro    AR6650031
                                                                                                    T150         Blanco   AR6650032




                                                                     E12-60
                                                                     Camisa roscada.




                                                                                                          100                  1000
                                                                                                    CÓDIGO       Blanco   AR6660032
                                                                                                    T150



                                                                     E12-62
                                                                     Camisa semirroscada.




                                                                                                          100                  1000
                                                                                                    CÓDIGO       Negro    AR6662031
                                                                                                    T150         Blanco   AR6662032




                                                                     E12-63
                                                                     Camisa parcialmente roscada.



                                                                                                          100                  1000
                                                                                                    CÓDIGO       Neutro   AR6663030
                                                                                                    T150          Negro   AR6663031




      Tel. 902 300 101 · Fax +34 963 972 988. koala@koala-sa.es · www.koala-sa.es

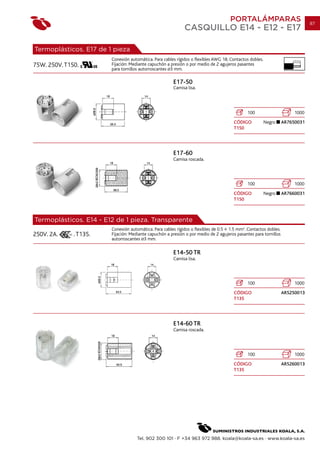

PORTALÁMPARAS                             87
                                                             CASQUILLO E14 - E12 - E17

Termoplásticos. E17 de 1 pieza
                        Conexión automática. Para cables rígidos o flexibles AWG 18. Contactos dobles.                10 mm.

75W. 250V. T150.        Fijación: Mediante capuchón a presión o por medio de 2 agujeros pasantes
                        para tornillos autorroscantes 3 mm.

                                                       E17-50
                                                       Camisa lisa.




                                                                                             100                       1000
                                                                                      CÓDIGO             Negro    AR7650031
                                                                                      T150




                                                       E17-60
                                                       Camisa roscada.




                                                                                             100                       1000
                                                                                      CÓDIGO             Negro    AR7660031
                                                                                      T150



Termoplásticos. E14 - E12 de 1 pieza. Transparente
                        Conexión automática. Para cables rígidos o flexibles de 0.5 1.5 mm2. Contactos dobles.
250V. 2A.     . T135.   Fijación: Mediante capuchón a presión o por medio de 2 agujeros pasantes para tornillos
                        autorroscantes 3 mm.

                                                       E14-50 TR
                                                       Camisa lisa.




                                                                                             100                       1000
                                                                                      CÓDIGO                      AR5250013
                                                                                      T135




                                                       E14-60 TR
                                                       Camisa roscada.




                                                                                             100                       1000
                                                                                      CÓDIGO                      AR5260013
                                                                                      T135




                                     Tel. 902 300 101 · F +34 963 972 988. koala@koala-sa.es · www.koala-sa.es

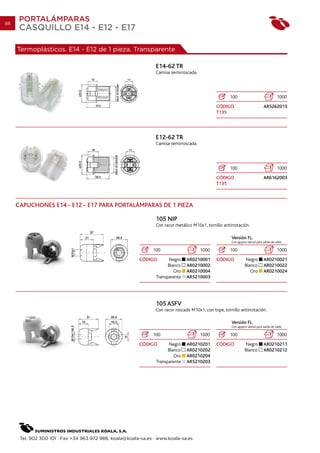

88
      PORTALÁMPARAS
      CASQUILLO E14 - E12 - E17

     Termoplásticos. E14 - E12 de 1 pieza. Transparente

                                                                E14-62 TR
                                                                Camisa semirroscada.




                                                                                                      100                                  1000
                                                                                               CÓDIGO                           AR5262013
                                                                                               T135




                                                                E12-62 TR
                                                                Camisa semirroscada.




                                                                                                      100                                  1000
                                                                                               CÓDIGO                           AR6162003
                                                                                               T135



     CAPUCHONES E14 - E12 - E17 PARA PORTALÁMPARAS DE 1 PIEZA

                                                                105 NIP
                                                                Con racor metálico M10x1, tornillo antirrotación.

                                                                                                       Versión FL.
                                                                                                       Con agujero lateral para salida de cable

                                                               100                     1000           100                                  1000
                                                         CÓDIGO        Negro    AR0210001      CÓDIGO            Negro          AR0210021
                                                                       Blanco   AR0210002                        Blanco         AR0210022
                                                                          Oro   AR0210004                           Oro         AR0210024
                                                                 Transparente   AR5210003




                                                                105 ASFV
                                                                Con racor roscado M10x1, con tope, tornillo antirrotación.

                                                                                                       Versión FL.
                                                                                                       Con agujero lateral para salida de cable

                                                               100                     1000           100                                  1000
                                                         CÓDIGO        Negro    AR0210201      CÓDIGO            Negro          AR0210211
                                                                       Blanco   AR0210202                        Blanco         AR0210212
                                                                          Oro   AR0210204
                                                                 Transparente   AR5210203




      Tel. 902 300 101 · Fax +34 963 972 988. koala@koala-sa.es · www.koala-sa.es

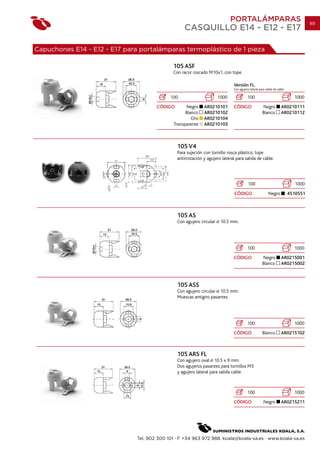

PORTALÁMPARAS                                         89
                                                   CASQUILLO E14 - E12 - E17

Capuchones E14 - E12 - E17 para portalámparas termoplástico de 1 pieza

                                              105 ASF
                                              Con racor roscado M10x1, con tope.

                                                                               Versión FL.
                                                                               Con agujero lateral para salida de cable

                                             100                       1000              100                                1000
                                       CÓDIGO       Negro     AR0210101        CÓDIGO                Negro          AR0210111
                                                    Blanco    AR0210102                              Blanco         AR0210112
                                                       Oro    AR0210104
                                              Transparente    AR0210103



                                                105 V4
                                                Para sujeción con tornillo rosca plástico, tope
                                                antirrotación y agujero lateral para salida de cable.




                                                                                          100                               1000
                                                                               CÓDIGO                     Negro           4510551



                                                105 AS
                                                Con agujero circular    10.5 mm.




                                                                                         100                                1000
                                                                               CÓDIGO                Negro          AR0215001
                                                                                                     Blanco         AR0215002



                                                105 ASS
                                                Con agujero circular 10.5 mm.
                                                Muescas antigiro pasantes.




                                                                                         100                                1000
                                                                               CÓDIGO                Blanco         AR0215102



                                                105 ARS FL
                                                Con agujero oval 10.5 x 9 mm.
                                                Dos agujeros pasantes para tornillos M3
                                                y agujero lateral para salida cable.



                                                                                         100                                1000
                                                                               CÓDIGO                 Negro         AR0215211




                               Tel. 902 300 101 · F +34 963 972 988. koala@koala-sa.es · www.koala-sa.es

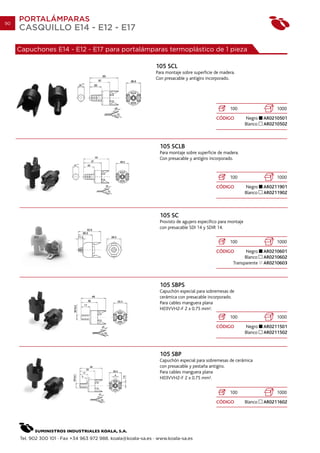

90
     PORTALÁMPARAS
     CASQUILLO E14 - E12 - E17

     Capuchones E14 - E12 - E17 para portalámparas termoplástico de 1 pieza

                                                               105 SCL
                                                               Para montaje sobre superficie de madera.
                                                               Con presacable y antigiro incorporado.




                                                                                                     100                     1000
                                                                                              CÓDIGO           Negro    AR0210501
                                                                                                               Blanco   AR0210502



                                                                 105 SCLB
                                                                 Para montaje sobre superficie de madera.
                                                                 Con presacable y antigiro incorporado.


                                                                                                     100                     1000
                                                                                              CÓDIGO           Negro    AR0211901
                                                                                                               Blanco   AR0211902



                                                                 105 SC
                                                                 Provisto de agujero especifico para montaje
                                                                 con presacable SDI 14 y SDIR 14.

                                                                                                     100                     1000
                                                                                              CÓDIGO        Negro       AR0210601
                                                                                                            Blanco      AR0210602
                                                                                                      Transparente      AR0210603



                                                                 105 SBPS
                                                                 Capuchón especial para sobremesas de
                                                                 cerámica con presacable incorporado.
                                                                 Para cables manguera plana
                                                                 H03VVH2-F 2 x 0.75 mm2.
                                                                                                     100                     1000
                                                                                              CÓDIGO           Negro    AR0211501
                                                                                                               Blanco   AR0211502



                                                                 105 SBP
                                                                 Capuchón especial para sobremesas de cerámica
                                                                 con presacable y pestaña antigiro.
                                                                 Para cables manguera plana
                                                                 H03VVH2-F 2 x 0.75 mm2.


                                                                                                     100                     1000
                                                                                              CÓDIGO           Blanco   AR0211602




     Tel. 902 300 101 · Fax +34 963 972 988. koala@koala-sa.es · www.koala-sa.es

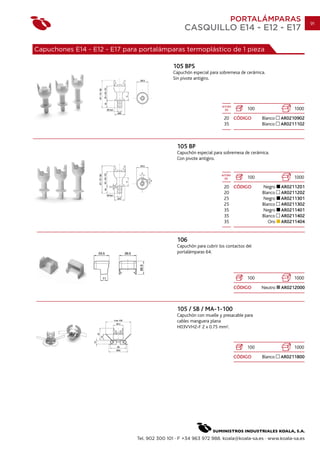

PORTALÁMPARAS                      91
                                                   CASQUILLO E14 - E12 - E17

Capuchones E14 - E12 - E17 para portalámparas termoplástico de 1 pieza

                                              105 BPS
                                              Capuchón especial para sobremesa de cerámica.
                                              Sin pivote antigiro.




                                                                       ALTURA
                                                                         (h)        100                 1000
                                                                        20 CÓDIGO         Blanco   AR0210902
                                                                        35                Blanco   AR0211102



                                                105 BP
                                                Capuchón especial para sobremesa de cerámica.
                                                Con pivote antigiro.


                                                                      ALTURA
                                                                        (h)         100                 1000
                                                                        20 CÓDIGO         Negro    AR0211201
                                                                        20                Blanco   AR0211202
                                                                        25                Negro    AR0211301
                                                                        25                Blanco   AR0211302
                                                                        35                Negro    AR0211401
                                                                        35                Blanco   AR0211402
                                                                        35                   Oro   AR0211404


                                                106
                                                Capuchón para cubrir los contactos del
                                                portalámparas 64.




                                                                                    100                 1000
                                                                                CÓDIGO    Neutro   AR0212000



                                                105 / SB / MA-1-100
                                                Capuchón con muelle y presacable para
                                                cables manguera plana
                                                H03VVH2-F 2 x 0.75 mm2.



                                                                                    100                 1000
                                                                                CÓDIGO    Blanco   AR0211800




                               Tel. 902 300 101 · F +34 963 972 988. koala@koala-sa.es · www.koala-sa.es

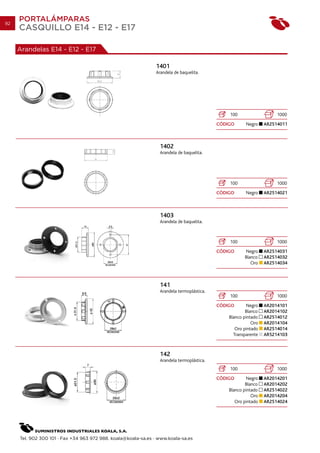

92
     PORTALÁMPARAS
     CASQUILLO E14 - E12 - E17

     Arandelas E14 - E12 - E17

                                                                1401
                                                                Arandela de baquelita.




                                                                                                100                   1000
                                                                                            CÓDIGO      Negro    AR2514011



                                                                  1402
                                                                  Arandela de baquelita.




                                                                                                100                   1000
                                                                                            CÓDIGO      Negro    AR2514021



                                                                  1403
                                                                  Arandela de baquelita.



                                                                                                100                   1000
                                                                                            CÓDIGO     Negro     AR2514031
                                                                                                       Blanco    AR2514032
                                                                                                          Oro    AR2514034



                                                                  141
                                                                  Arandela termoplástica.
                                                                                                100                   1000
                                                                                            CÓDIGO       Negro   AR2014101
                                                                                                        Blanco   AR2014102
                                                                                                Blanco pintado   AR2514012
                                                                                                           Oro   AR2014104
                                                                                                   Oro pintado   AR2514014
                                                                                                  Transparente   AR5214103



                                                                  142
                                                                  Arandela termoplástica.
                                                                                                100                   1000
                                                                                            CÓDIGO       Negro   AR2014201
                                                                                                        Blanco   AR2014202
                                                                                                Blanco pintado   AR2514022
                                                                                                           Oro   AR2014204
                                                                                                   Oro pintado   AR2514024




     Tel. 902 300 101 · Fax +34 963 972 988. koala@koala-sa.es · www.koala-sa.es

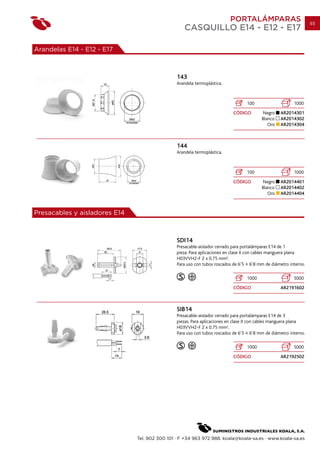

PORTALÁMPARAS                           93
                                                   CASQUILLO E14 - E12 - E17

Arandelas E14 - E12 - E17



                                                143
                                                Arandela termoplástica.



                                                                                  100                    1000
                                                                           CÓDIGO        Negro     AR2014301
                                                                                         Blanco    AR2014302
                                                                                            Oro    AR2014304



                                                144
                                                Arandela termoplástica.



                                                                                  100                    1000
                                                                           CÓDIGO        Negro     AR2014401
                                                                                         Blanco    AR2014402
                                                                                            Oro    AR2014404



Presacables y aisladores E14



                                                SDI14
                                                Presacable-aislador cerrado para portalámparas E14 de 1
                                                pieza. Para aplicaciones en clase II con cables manguera plana
                                                H03VVH2-F 2 x 0.75 mm2.
                                                Para uso con tubos roscados de 6’5 6’8 mm de diámetro interno.

                                                                                  1000                   5000
                                                                           CÓDIGO                  AR2191602



                                                SIB14
                                                Presacable-aislador cerrado para portalámparas E14 de 3
                                                piezas. Para aplicaciones en clase II con cables manguera plana
                                                H03VVH2-F 2 x 0.75 mm2.
                                                Para uso con tubos roscados de 6’5 6’8 mm de diámetro interno.

                                                                                  1000                   5000
                                                                           CÓDIGO                  AR2192502




                               Tel. 902 300 101 · F +34 963 972 988. koala@koala-sa.es · www.koala-sa.es
94
     PORTALÁMPARAS
     CASQUILLO E14 - E12 - E17

     Presacables y aisladores E14



                                                                 SDIR 14
                                                                 Presacable-aislador cerrado para portalámparas E14 de 1 pieza. Para
                                                                 aplicaciones en clase II con cables manguera redonda
                                                                 H03VV-F 2 x 0.75 mm2.
                                                                 Para uso con tubos roscados de 6.5 6.8 mm. de diámetro interno.

                                                                                                      1000                                    5000
                                                                                              CÓDIGO                            AR2191502



                                                                 PSC14 / P
                                                                 Presacable para portalámparas E14 de 3 piezas. Para cables
                                                                 manguera plana H03VVH2-F 2 x 0.75 mm2.




                                                                                                      1000                                    5000
                                                                                              CÓDIGO                            AR2191302



                                                                 IS13 - IS14                   Code
                                                                                                                  Dimensions (mm)
                                                                 Aislador para                        D      d       E   H    L   D            D1
                                                                 portalámparas E14 de 3        IS14   6.5   5.5    16.8   5.1   23.5    1.1    6.6

                                                                 piezas.                       IS13   6.5   5.5    15.4   5     18      1.2    6.6


                                                                                                      1000                                    5000
                                                                                              CÓDIGO IS14 Negro                 AR2111401
                                                                                                    IS14 Blanco                 AR2111402
                                                                                                     IS13 Negro                 AR2111301




                                                                 Aislador de polietileno para portalámparas E14 de 3 piezas.
                                                                 T 60ºC. Medidas: 17 x 20 mm.




                                                                                                      1000
                                                                                              CÓDIGO         Transparente              491IS14




                                                                 Aislador de polipropileno con presacable para portalámparas E14 y
                                                                 E27 de 3 piezas. T 70ºC. Medidas: 17 x 23 mm.




                                                                                                      1000
                                                                                              CÓDIGO Transparente                      B1AP002




     Tel. 902 300 101 · Fax +34 963 972 988. koala@koala-sa.es · www.koala-sa.es

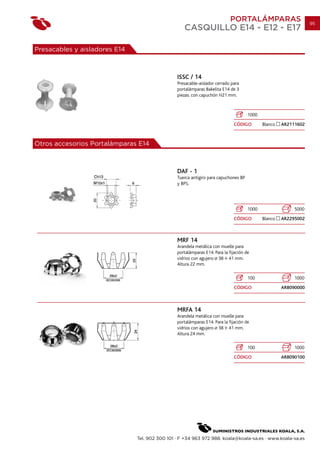

PORTALÁMPARAS                        95
                                                   CASQUILLO E14 - E12 - E17

Presacables y aisladores E14



                                                ISSC / 14
                                                Presacable-aislador cerrado para
                                                portalámparas Bakelita E14 de 3
                                                piezas. con capuchón H21 mm.



                                                                                     1000
                                                                             CÓDIGO         Blanco   AR2111602



Otros accesorios Portalámparas E14



                                                DAF - 1
                                                Tuerca antigiro para capuchones BP
                                                y BPS.




                                                                                     1000                 5000
                                                                             CÓDIGO         Blanco   AR2295002



                                                MRF 14
                                                Arandela metálica con muelle para
                                                portalámparas E14. Para la fijación de
                                                vidrios con agujero 38 41 mm.
                                                Altura 22 mm.

                                                                                     100                  1000
                                                                             CÓDIGO                  AR8090000



                                                MRFA 14
                                                Arandela metálica con muelle para
                                                portalámparas E14. Para la fijación de
                                                vidrios con agujero 38 41 mm.
                                                Altura 24 mm.

                                                                                     100                  1000
                                                                             CÓDIGO                  AR8090100




                               Tel. 902 300 101 · F +34 963 972 988. koala@koala-sa.es · www.koala-sa.es

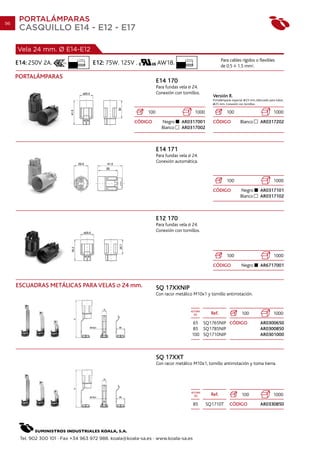

96
      PORTALÁMPARAS
      CASQUILLO E14 - E12 - E17

     Vela 24 mm. Ø E14-E12
                               7 mm.                                              10 mm.
                                                                                                           Para cables rígidos o flexibles
     E14: 250V 2A.                     E12: 75W. 125V .            AW18.                                   de 0.5 1.5 mm2.

     PORTALÁMPARAS
                                                                   E14 170
                                                                   Para fundas vela 24.
                                                                   Conexión con tornillos.
                                                                                                     Versión R.
                                                                                                     Portalámparas especial 23 mm. Adecuado para tubos
                                                                                                       25 mm. Conexión con tornillos.

                                                             100                           1000               100                              1000
                                                       CÓDIGO        Negro      AR0317001            CÓDIGO             Blanco        AR0317202
                                                                     Blanco     AR0317002



                                                                   E14 171
                                                                   Para fundas vela 24.
                                                                   Conexión automática.


                                                                                                              100                              1000
                                                                                                     CÓDIGO             Negro         AR0317101
                                                                                                                        Blanco        AR0317102



                                                                   E12 170
                                                                   Para fundas vela 24.
                                                                   Conexión con tornillos.




                                                                                                              100                              1000
                                                                                                     CÓDIGO             Negro         AR6717001



     ESCUADRAS METÁLICAS PARA VELAS               24 mm.           SQ 17XXNIP
                                                                   Con racor metálico M10x1 y tornillo antirrotación.


                                                                                      ALTURA
                                                                                        (h)         Ref.                100                    1000
                                                                                        65 SQ1765NIP CÓDIGO                           AR0300650
                                                                                        85 SQ1785NIP                                  AR0300850
                                                                                       100 SQ1710NIP                                  AR0301000



                                                                   SQ 17XXT
                                                                   Con racor metálico M10x1, tornillo antirrotación y toma tierra.




                                                                                      ALTURA
                                                                                        (h)         Ref.                100                    1000
                                                                                           85     SQ1710T       CÓDIGO                AR0330850




      Tel. 902 300 101 · Fax +34 963 972 988. koala@koala-sa.es · www.koala-sa.es
PORTALÁMPARAS                              97
                                             CASQUILLO E14 - E12 - E17

Vela 24 mm. Ø E14-E12

                                         SQ 17XXFF
                                         Con racor roscado M10x1.


                                                           ALTURA
                                                             (h)             Ref.            100            1000
                                                             65      SQ1765FF CÓDIGO                    AR0310650
                                                             85      SQ1785FF                           AR0310850
                                                            100      SQ1710FF                           AR0311000



                                         SQ 17XXCP
                                         Con agujero   10 mm. y tornillo lateral antirrotación.


                                                           ALTURA
                                                             (h)             Ref.            100            1000
                                                             65 SQ1765CP CÓDIGO                         AR0320650
                                                             85 SQ1785CP                                AR0320850
                                                            100 SQ1710CP                                AR0321000



VELAS                                    BM F24
                                         Vela termoplástica sin gotas.


                                                                    ALTURA
                                                                      (h)           50                       500
                                                                     65                      Blanco     AR2300062
                                                                     65                       Marfil    AR2300063
                                                                     85                      Blanco     AR2300082
                                                                     85                       Marfil    AR2300083
                                                                    100                      Blanco     AR2300102
                                                                    100                  Marfil viejo   AR2300103


                                                                    ALTURA
                                         BMG F24                      (h)           50                       500
                                         Vela termoplástica
                                                                     65 CÓDIGO     Blanco               AR2301062
                                         con gotas.
                                                                     65             Marfil              AR2301063
                                                                     65        Marfil viejo             AR2301064
                                                                     85            Blanco               AR2301082
                                                                     85             Marfil              AR2301083
                                                                     85        Marfil viejo             AR2301084
                                                                    100            Blanco               AR2301102
                                                                    100             Marfil              AR2301103
                                                                    100        Marfil viejo             AR2301104


                                         BMGA F24
                                         Vela termoplástica con gotas
                                         patinado antiguo.

                                                                    ALTURA
                                                                      (h)           50                       500
                                                                     65                  Marfil viejo   AR2302064
                                                                     85                  Marfil viejo   AR2302084
                                                                    100                  Marfil viejo   AR2302104




                        Tel. 902 300 101 · F +34 963 972 988. koala@koala-sa.es · www.koala-sa.es

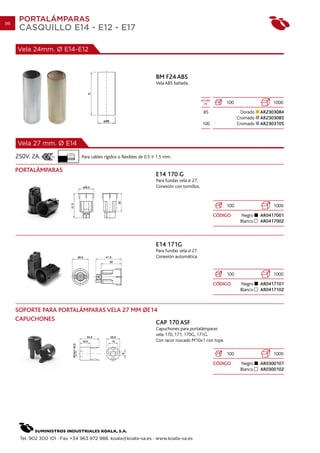

98
      PORTALÁMPARAS
      CASQUILLO E14 - E12 - E17

     Vela 24mm. Ø E14-E12



                                                                            BM F24 ABS
                                                                            Vela ABS bañada.


                                                                                                      ALTURA
                                                                                                        (h)        100                  1000
                                                                                                       85                  Dorado   AR2303084
                                                                                                                         Cromado    AR2303085
                                                                                                      100                Cromado    AR2303105



     Vela 27 mm. Ø E14
                           7 mm.
     250V. 2A.                     Para cables rígidos o flexibles de 0.5   1.5 mm.

     PORTALÁMPARAS
                                                                            E14 170 G
                                                                            Para fundas vela 27.
                                                                            Conexión con tornillos.


                                                                                                                   100                   1000
                                                                                                               CÓDIGO     Negro     AR0417001
                                                                                                                          Blanco    AR0417002



                                                                            E14 171G
                                                                            Para fundas vela 27.
                                                                            Conexión automática.


                                                                                                                   100                   1000
                                                                                                               CÓDIGO     Negro     AR0417101
                                                                                                                          Blanco    AR0417102



     SOPORTE PARA PORTALÁMPARAS VELA 27 MM OE14
     CAPUCHONES
                                               CAP 170 ASF
                                                                            Capuchones para portalámparas
                                                                            vela 170, 171, 170G, 171G.
                                                                            Con racor roscado M10x1 con tope.

                                                                                                                   100                   1000
                                                                                                               CÓDIGO     Negro     AR0300101
                                                                                                                          Blanco    AR0300102




      Tel. 902 300 101 · Fax +34 963 972 988. koala@koala-sa.es · www.koala-sa.es

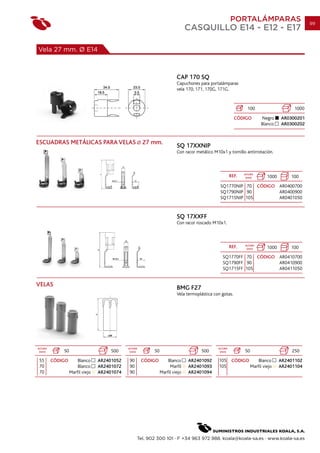

PORTALÁMPARAS                           99
                                                                              CASQUILLO E14 - E12 - E17

Vela 27 mm. Ø E14



                                                                        CAP 170 SQ
                                                                        Capuchones para portalámparas
                                                                        vela 170, 171, 170G, 171G.


                                                                                                               100                     1000
                                                                                                        CÓDIGO          Negro     AR0300201
                                                                                                                        Blanco    AR0300202


ESCUADRAS METÁLICAS PARA VELAS                        27 mm.
                                                                        SQ 17XXNIP
                                                                        Con racor metálico M10x1 y tornillo antirrotación.



                                                                                                             ALTURA
                                                                                                      REF.    (mm)         1000       100
                                                                                              SQ1770NIP 70 CÓDIGO AR0400700
                                                                                              SQ1790NIP 90        AR0400900
                                                                                              SQ1715NIP 105       AR0401050


                                                                        SQ 17XXFF
                                                                        Con racor roscado M10x1.



                                                                                                      REF.   ALTURA
                                                                                                              (mm)         1000       100
                                                                                               SQ1770FF 70 CÓDIGO AR0410700
                                                                                               SQ1790FF 90        AR0410900
                                                                                               SQ1715FF 105       AR0411050


VELAS
                                                                        BMG F27
                                                                        Vela termoplástica con gotas.




ALTURA                                       ALTURA                                          ALTURA
 (mm)        50                       500     (mm)        50                        500       (mm)           50                        250
55       CÓDIGO       Blanco     AR2401052   90       CÓDIGO       Blanco     AR2401092      105       CÓDIGO         Blanco      AR2401102
70                    Blanco     AR2401072   90                     Marfil    AR2401093      105                  Marfil viejo    AR2401104
70                Marfil viejo   AR2401074   90                Marfil viejo   AR2401094




                                                  Tel. 902 300 101 · F +34 963 972 988. koala@koala-sa.es · www.koala-sa.es
100
       PORTALÁMPARAS
       CASQUILLO E14 - E12 - E17

      Vela 27 mm. Ø E14



                                                                  BMGA F27
                                                                  Vela termoplástica con gotas patinado antiguo.

                                                                                        ALTURA
                                                                                         (mm)         50                        500
                                                                                         55 CÓDIGO Marfil viejo         AR2402054
                                                                                         70        Marfil viejo         AR2402074
                                                                                         90        Marfil viejo         AR2402094
                                                                                        105        Marfil viejo         AR2402104



                                                                  BGA F27
                                                                  Vela termoplástica con gotas patinado antiguo marfil opaco.


                                                                                        ALTURA
                                                                                         (mm)         50                        500
                                                                                         70 CÓDIGO Marfil opaco         AR2402076
                                                                                        105        Marfil opaco         AR2402106




      Portalámparas Metálicos E14
                                 7 mm.
      250V. 2A. T230

      PASTILLAS DE CONEXIÓN
                                                                  E14 MET
                                                                  Pastilla de resina de poliéster T230. Conexión con tornillos para
                                                                  cables rígidos o flexibles de 0.5 2.5 mm2. Con pestaña antigiro.




                                                                                                        100                      1000
                                                                                                 CÓDIGO                   AR0600200




                                                                  E14 MET FT
                                                                  Pastilla de resina de poliéster T230. Conexión con tornillos para
                                                                  presacables rígidos o flexibles de 0.5 2.5 mm2. Con toma de
                                                                  tierra. Con pestaña antigiro.


                                                                                                        100                      1000
                                                                                                 CÓDIGO                   AR0600210




       Tel. 902 300 101 · Fax +34 963 972 988. koala@koala-sa.es · www.koala-sa.es

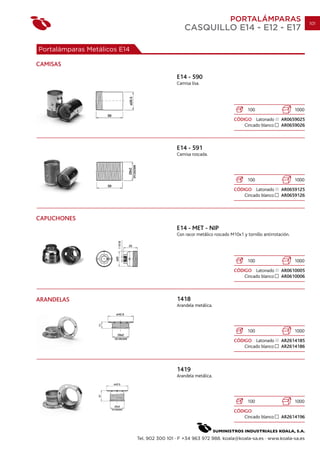

PORTALÁMPARAS                            101
                                                   CASQUILLO E14 - E12 - E17

Portalámparas Metálicos E14

CAMISAS
                                               E14 - 590
                                               Camisa lisa.




                                                                                   100                      1000
                                                                            CÓDIGO Latonado         AR0659025
                                                                                Cincado blanco      AR0659026



                                               E14 - 591
                                               Camisa roscada.




                                                                                   100                      1000
                                                                            CÓDIGO Latonado         AR0659125
                                                                                Cincado blanco      AR0659126



CAPUCHONES
                                               E14 - MET - NIP
                                               Con racor metálico roscado M10x1 y tornillo antirrotación.




                                                                                   100                      1000
                                                                            CÓDIGO Latonado         AR0610005
                                                                                Cincado blanco      AR0610006



ARANDELAS                                      1418
                                               Arandela metálica.




                                                                                   100                      1000
                                                                            CÓDIGO Latonado         AR2614185
                                                                                Cincado blanco      AR2614186



                                               1419
                                               Arandela metálica.




                                                                                   100                      1000
                                                                            CÓDIGO
                                                                                Cincado blanco      AR2614196



                              Tel. 902 300 101 · F +34 963 972 988. koala@koala-sa.es · www.koala-sa.es
102
       PORTALÁMPARAS
       CASQUILLO E14 - E12 - E17

      Portalámparas Metálicos E14

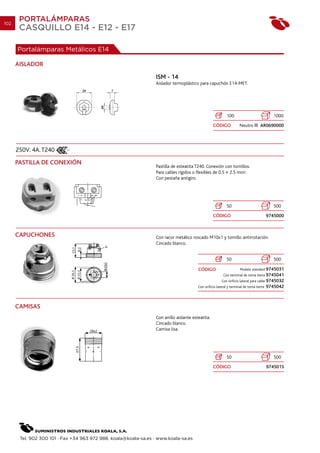

      AISLADOR
                                                                  ISM - 14
                                                                  Aislador termoplástico para capuchón E14-MET.




                                                                                                            100                             1000
                                                                                                   CÓDIGO            Neutro         AR0690000




      250V. 4A. T240
      PASTILLA DE CONEXIÓN
                                                                  Pastilla de esteatita T240. Conexión con tornillos.
                                                                  Para cables rígidos o flexibles de 0.5 2.5 mm2.
                                                                  Con pestaña antigiro




                                                                                                            50                              500
                                                                                                   CÓDIGO                                 9745000



      CAPUCHONES                                                  Con racor metálico roscado M10x1 y tornillo antirrotación.
                                                                  Cincado blanco.


                                                                                                            50                              500

                                                                                         CÓDIGO                       Modelo standard 9745031
                                                                                                          Con terminal de toma tierra 9745041
                                                                                                         Con orificio lateral para cable 9745032
                                                                                         Con orificio lateral y terminal de toma tierra   9745042



      CAMISAS
                                                                  Con anillo aislante esteatita.
                                                                  Cincado blanco.
                                                                  Camisa lisa.




                                                                                                            50                              500
                                                                                                   CÓDIGO                                 974501S




       Tel. 902 300 101 · Fax +34 963 972 988. koala@koala-sa.es · www.koala-sa.es

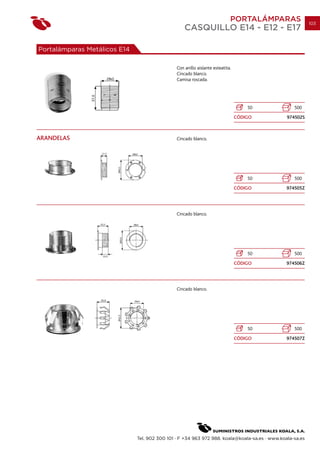

PORTALÁMPARAS                 103
                                                   CASQUILLO E14 - E12 - E17

Portalámparas Metálicos E14

                                               Con anillo aislante esteatita.
                                               Cincado blanco.
                                               Camisa roscada.




                                                                                    50            500
                                                                                CÓDIGO         974502S



ARANDELAS                                      Cincado blanco.




                                                                                    50            500
                                                                                CÓDIGO         974505Z




                                               Cincado blanco.




                                                                                    50            500
                                                                                CÓDIGO         974506Z




                                               Cincado blanco.




                                                                                    50            500
                                                                                CÓDIGO         974507Z




                              Tel. 902 300 101 · F +34 963 972 988. koala@koala-sa.es · www.koala-sa.es
104

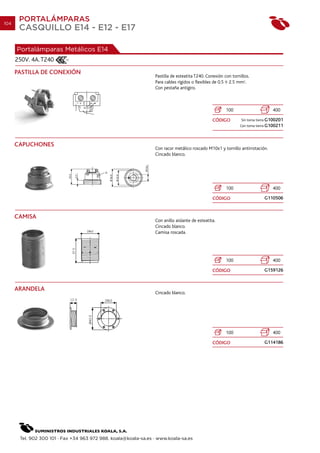

       PORTALÁMPARAS
       CASQUILLO E14 - E12 - E17

      Portalámparas Metálicos E14
      250V. 4A. T240
      PASTILLA DE CONEXIÓN
                                                                 Pastilla de esteatita T240. Conexión con tornillos.
                                                                 Para cables rígidos o flexibles de 0.5 2.5 mm2.
                                                                 Con pestaña antigiro.



                                                                                                       100                      400

                                                                                                CÓDIGO         Sin toma tierra G100201
                                                                                                              Con toma tierra G100211




      CAPUCHONES
                                                                 Con racor metálico roscado M10x1 y tornillo antirrotación.
                                                                 Cincado blanco.




                                                                                                       100                      400

                                                                                                CÓDIGO                     G110506


      CAMISA
                                                                 Con anillo aislante de esteatita.
                                                                 Cincado blanco.
                                                                 Camisa roscada.




                                                                                                       100                      400

                                                                                                CÓDIGO                     G159126


      ARANDELA
                                                                 Cincado blanco.




                                                                                                       100                      400

                                                                                                CÓDIGO                     G114186




       Tel. 902 300 101 · Fax +34 963 972 988. koala@koala-sa.es · www.koala-sa.es

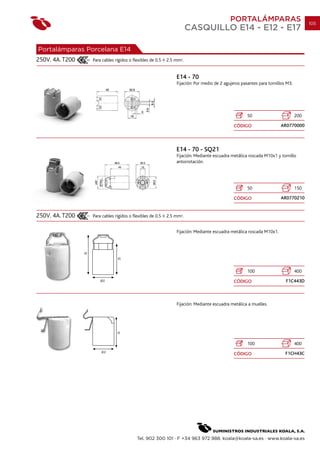

PORTALÁMPARAS                             105
                                                                     CASQUILLO E14 - E12 - E17

Portalámparas Porcelana E14
250V. 4A. T200   Para cables rígidos o flexibles de 0.5   2.5 mm2.


                                                              E14 - 70
                                                              Fijación: Por medio de 2 agujeros pasantes para tornillos M3.




                                                                                                   50                         200

                                                                                            CÓDIGO                  AR0770000




                                                              E14 - 70 - SQ21
                                                              Fijación: Mediante escuadra metálica roscada M10x1 y tornillo
                                                              antorrotación.




                                                                                                   50                         150

                                                                                            CÓDIGO                  AR0770210


250V. 4A. T200   Para cables rígidos o flexibles de 0.5   2.5 mm2.


                                                              Fijación: Mediante escuadra metálica roscada M10x1.




                                                                                                   100                        400

                                                                                            CÓDIGO                     F1C443D



                                                              Fijación: Mediante escuadra metálica a muelles.




                                                                                                   100                        400

                                                                                            CÓDIGO                     F1CH43C




                                         Tel. 902 300 101 · F +34 963 972 988. koala@koala-sa.es · www.koala-sa.es

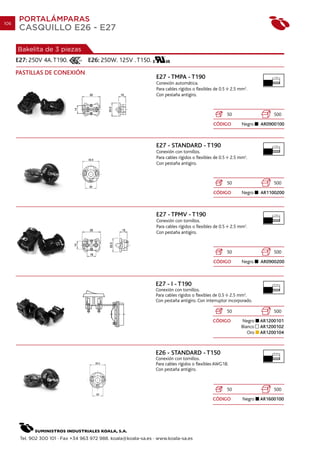

106
       PORTALÁMPARAS
       CASQUILLO E26 - E27

      Bakelita de 3 piezas
      E27: 250V 4A. T190.           E26: 250W. 125V . T150.
      PASTILLAS DE CONEXIÓN
                                                                  E27 - TMPA - T190                                            7 mm.

                                                                  Conexión automática.
                                                                  Para cables rígidos o flexibles de 0.5    2.5 mm2.
                                                                  Con pestaña antigiro.



                                                                                                           50                  500
                                                                                                 CÓDIGO          Negro    AR0900100



                                                                  E27 - STANDARD - T190                                        7 mm.

                                                                  Conexión con tornillos.
                                                                  Para cables rígidos o flexibles de 0.5    2.5 mm2.
                                                                  Con pestaña antigiro.



                                                                                                           50                  500
                                                                                                 CÓDIGO          Negro    AR1100200



                                                                  E27 - TPMV - T190                                            7 mm.

                                                                  Conexión con tornillos.
                                                                  Para cables rígidos o flexibles de 0.5    2.5 mm2.
                                                                  Con pestaña antigiro.



                                                                                                           50                  500
                                                                                                 CÓDIGO          Negro    AR0900200



                                                                 E27 - I - T190                                               10 mm.

                                                                 Conexión con tornillos.
                                                                 Para cables rígidos o flexibles de 0.5 2.5 mm2.
                                                                 Con pestaña antigiro. Con interruptor incorporado.

                                                                                                           50                  500
                                                                                                 CÓDIGO          Negro    AR1200101
                                                                                                                 Blanco   AR1200102
                                                                                                                    Oro   AR1200104



                                                                 E26 - STANDARD - T150                                        10 mm.

                                                                 Conexión con tornillos.
                                                                 Para cables rígidos o flexibles AWG18.
                                                                 Con pestaña antigiro.



                                                                                                           50                  500
                                                                                                 CÓDIGO          Negro    AR1600100




       Tel. 902 300 101 · Fax +34 963 972 988. koala@koala-sa.es · www.koala-sa.es

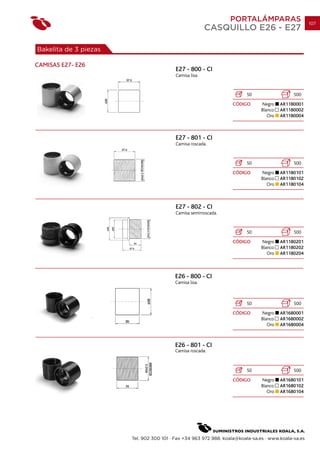

PORTALÁMPARAS                       107
                                                         CASQUILLO E26 - E27

Bakelita de 3 piezas

CAMISAS E27- E26
                                          E27 - 800 - CI
                                          Camisa lisa.


                                                                        50                   500
                                                                  CÓDIGO       Negro    AR1180001
                                                                               Blanco   AR1180002
                                                                                  Oro   AR1180004



                                          E27 - 801 - CI
                                          Camisa roscada.


                                                                        50                   500
                                                                  CÓDIGO       Negro    AR1180101
                                                                               Blanco   AR1180102
                                                                                  Oro   AR1180104



                                          E27 - 802 - CI
                                          Camisa semirroscada.


                                                                        50                   500
                                                                  CÓDIGO       Negro    AR1180201
                                                                               Blanco   AR1180202
                                                                                  Oro   AR1180204



                                         E26 - 800 - CI
                                         Camisa lisa.



                                                                        50                   500
                                                                  CÓDIGO       Negro    AR1680001
                                                                               Blanco   AR1680002
                                                                                  Oro   AR1680004



                                         E26 - 801 - CI
                                         Camisa roscada.



                                                                        50                   500
                                                                  CÓDIGO       Negro    AR1680101
                                                                               Blanco   AR1680102
                                                                                  Oro   AR1680104




                       Tel. 902 300 101 · Fax +34 963 972 988. koala@koala-sa.es · www.koala-sa.es

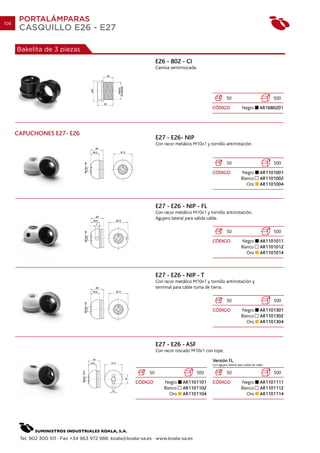

108
       PORTALÁMPARAS
       CASQUILLO E26 - E27

      Bakelita de 3 piezas
                                                                    E26 - 802 - CI
                                                                    Camisa semirroscada.




                                                                                                            50                               500
                                                                                                 CÓDIGO                 Negro          AR1680201




      CAPUCHONES E27- E26
                                                                    E27 - E26- NIP
                                                                    Con racor metálico M10x1 y tornillo antirrotación.


                                                                                                            50                               500
                                                                                                 CÓDIGO                 Negro          AR1101001
                                                                                                                        Blanco         AR1101002
                                                                                                                           Oro         AR1101004



                                                                    E27 - E26 - NIP - FL
                                                                    Con racor metálico M10x1 y tornillo antirrotación.
                                                                    Agujero lateral para salida cable.

                                                                                                            50                               500
                                                                                                 CÓDIGO                 Negro          AR1101011
                                                                                                                        Blanco         AR1101012
                                                                                                                           Oro         AR1101014



                                                                    E27 - E26 - NIP - T
                                                                    Con racor metálico M10x1 y tornillo antirrotación y
                                                                    terminal para cable toma de tierra.

                                                                                                            50                               500
                                                                                                 CÓDIGO                 Negro          AR1101301
                                                                                                                        Blanco         AR1101302
                                                                                                                           Oro         AR1101304



                                                                    E27 - E26 - ASF
                                                                    Con racor roscado M10x1 con tope.

                                                                                                 Versión FL.
                                                                                                 Con agujero lateral para salida de cable.

                                                               50                        500                50                               500
                                                         CÓDIGO         Negro     AR1101101      CÓDIGO                 Negro          AR1101111
                                                                        Blanco    AR1101102                             Blanco         AR1101112
                                                                           Oro    AR1101104                                Oro         AR1101114




       Tel. 902 300 101 · Fax +34 963 972 988. koala@koala-sa.es · www.koala-sa.es
PORTALÁMPARAS                          109
                                                             CASQUILLO E26 - E27

Bakelita de 3 piezas

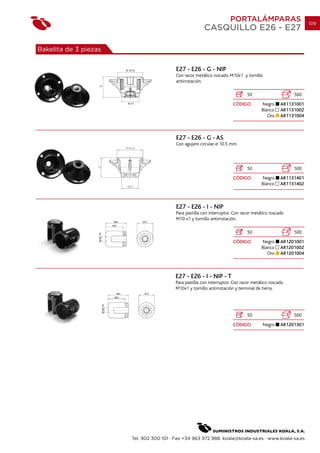

                        Ø 35.45                E27 - E26 - G - NIP
                                               Con racor metálico roscado M10x1 y tornillo
                                               antirrotación.
                   27


                                                                                    50                     500
                         Ø 23                                                CÓDIGO         Negro     AR1131001
                                                                                            Blanco    AR1131002
                                                                                               Oro    AR1131004



                                               E27 - E26 - G - AS
                                               Con agujero circular   10.5 mm.




                                                                                    50                     500
                                                                             CÓDIGO         Negro     AR1131401
                                                                                            Blanco    AR1131402



                                               E27 - E26 - I - NIP
                                               Para pastilla con interruptor. Con racor metálico roscado
                                               M10 x1 y tornillo antirrotación.

                                                                                    50                     500
                                                                             CÓDIGO         Negro     AR1201001
                                                                                            Blanco    AR1201002
                                                                                               Oro    AR1201004



                                              E27 - E26 - I - NIP - T
                                              Para pastilla con interruptor. Con racor metálico roscado
                                              M10x1 y tornillo antirrotación y terminal de tierra.




                                                                                    50                     500
                                                                             CÓDIGO         Negro     AR1201301




                            Tel. 902 300 101 · Fax +34 963 972 988. koala@koala-sa.es · www.koala-sa.es

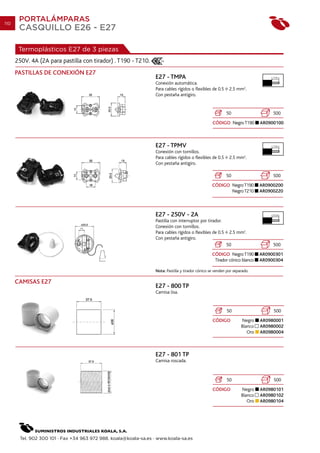

110
       PORTALÁMPARAS
       CASQUILLO E26 - E27

       Termoplásticos E27 de 3 piezas
      250V. 4A (2A para pastilla con tirador) . T190 - T210.
      PASTILLAS DE CONEXIÓN E27
                                                                 E27 - TMPA                                                      7 mm.

                                                                 Conexión automática.
                                                                 Para cables rígidos o flexibles de 0.5     2.5 mm2.
                                                                 Con pestaña antigiro.


                                                                                                          50                     500
                                                                                                  CÓDIGO Negro T190         AR0900100



                                                                 E27 - TPMV                                                      7 mm.

                                                                 Conexión con tornillos.
                                                                 Para cables rígidos o flexibles de 0.5     2.5 mm2.
                                                                 Con pestaña antigiro.

                                                                                                          50                     500
                                                                                                  CÓDIGO Negro T190         AR0900200
                                                                                                         Negro T210         AR0900220



                                                                 E27 - 250V - 2A                                                10 mm.

                                                                 Pastilla con interruptor por tirador.
                                                                 Conexión con tornillos.
                                                                 Para cables rígidos o flexibles de 0.5     2.5 mm2.
                                                                 Con pestaña antigiro.
                                                                                                          50                     500
                                                                                                  CÓDIGO Negro T190         AR0900301
                                                                                                   Tirador cónico blanco    AR0900304

                                                                 Nota: Pastilla y tirador cónico se venden por separado.

      CAMISAS E27
                                                                 E27 - 800 TP
                                                                 Camisa lisa.


                                                                                                           50                    500
                                                                                                  CÓDIGO           Negro    AR0980001
                                                                                                                   Blanco   AR0980002
                                                                                                                      Oro   AR0980004



                                                                 E27 - 801 TP
                                                                 Camisa roscada.


                                                                                                           50                    500
                                                                                                  CÓDIGO           Negro    AR0980101
                                                                                                                   Blanco   AR0980102
                                                                                                                      Oro   AR0980104




       Tel. 902 300 101 · Fax +34 963 972 988. koala@koala-sa.es · www.koala-sa.es

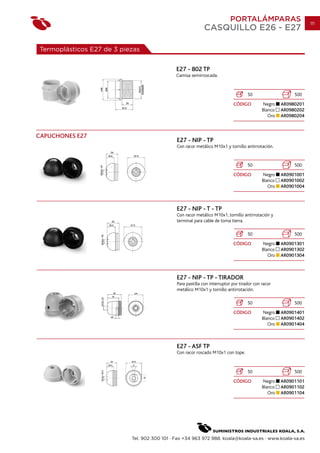

PORTALÁMPARAS                         111
                                                            CASQUILLO E26 - E27

Termoplásticos E27 de 3 piezas


                                              E27 - 802 TP
                                              Camisa semirroscada.


                                                                                    50                    500
                                                                            CÓDIGO          Negro    AR0980201
                                                                                            Blanco   AR0980202
                                                                                               Oro   AR0980204



CAPUCHONES E27
                                              E27 - NIP - TP
                                              Con racor metálico M10x1 y tornillo antirrotación.


                                                                                    50                    500
                                                                            CÓDIGO          Negro    AR0901001
                                                                                            Blanco   AR0901002
                                                                                               Oro   AR0901004



                                              E27 - NIP - T - TP
                                              Con racor metálico M10x1, tornillo antirrotación y
                                              terminal para cable de toma tierra.

                                                                                    50                    500
                                                                            CÓDIGO          Negro    AR0901301
                                                                                            Blanco   AR0901302
                                                                                               Oro   AR0901304



                                              E27 - NIP - TP - TIRADOR
                                              Para pastilla con interruptor por tirador con racor
                                              metálico M10x1 y tornillo antirrotación.

                                                                                    50                    500
                                                                            CÓDIGO          Negro    AR0901401
                                                                                            Blanco   AR0901402
                                                                                               Oro   AR0901404



                                              E27 - ASF TP
                                              Con racor roscado M10x1 con tope.


                                                                                    50                    500
                                                                            CÓDIGO          Negro    AR0901101
                                                                                            Blanco   AR0901102
                                                                                               Oro   AR0901104




                           Tel. 902 300 101 · Fax +34 963 972 988. koala@koala-sa.es · www.koala-sa.es

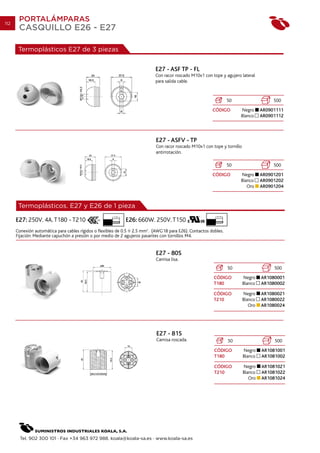

112
       PORTALÁMPARAS
       CASQUILLO E26 - E27

       Termoplásticos E27 de 3 piezas


                                                                           E27 - ASF TP - FL
                                                                           Con racor roscado M10x1 con tope y agujero lateral
                                                                           para salida cable.


                                                                                                                  50                   500
                                                                                                       CÓDIGO          Negro      AR0901111
                                                                                                                       Blanco     AR0901112




                                                                           E27 - ASFV - TP
                                                                           Con racor roscado M10x1 con tope y tornillo
                                                                           antirrotación.

                                                                                                                  50                   500
                                                                                                       CÓDIGO          Negro      AR0901201
                                                                                                                       Blanco     AR0901202
                                                                                                                          Oro     AR0901204



       Termoplásticos. E27 y E26 de 1 pieza
                                                      7 mm.                                              10 mm.
      E27: 250V. 4A. T180 - T210                              E26: 660W. 250V. T150
      Conexión automática para cables rígidos o flexibles de 0.5 2.5 mm2. (AWG18 para E26). Contactos dobles.
      Fijación: Mediante capuchón a presión o por medio de 2 agujeros pasantes con tornillos M4.


                                                                           E27 - 80S
                                                                           Camisa lisa.
                                                                                                                  50                   500
                                                                                                        CÓDIGO           Negro    AR1080001
                                                                                                        T180             Blanco   AR1080002

                                                                                                        CÓDIGO           Negro    AR1080021
                                                                                                        T210             Blanco   AR1080022
                                                                                                                            Oro   AR1080024




                                                                           E27 - 81S
                                                                           Camisa roscada.                        50                   500
                                                                                                        CÓDIGO           Negro    AR1081001
                                                                                                        T180             Blanco   AR1081002

                                                                                                        CÓDIGO           Negro    AR1081021
                                                                                                        T210             Blanco   AR1081022
                                                                                                                            Oro   AR1081024




        Tel. 902 300 101 · Fax +34 963 972 988. koala@koala-sa.es · www.koala-sa.es
PORTALÁMPARAS                                        113
                                                                           CASQUILLO E26 - E27

Termoplásticos. E27 y E26 de 1 pieza

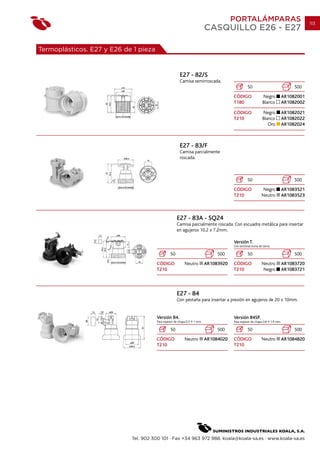

                                                        E27 - 82/S
                                                        Camisa semirroscada.
                                                                                                 50                                  500
                                                                                       CÓDIGO               Negro               AR1082001
                                                                                       T180                 Blanco              AR1082002

                                                                                       CÓDIGO               Negro               AR1082021
                                                                                       T210                 Blanco              AR1082022
                                                                                                               Oro              AR1082024



                                                        E27 - 83/F
                                                        Camisa parcialmente
                                                        roscada.



                                                                                                 50                                  500
                                                                                       CÓDIGO                Negro              AR1083521
                                                                                       T210                 Neutro              AR1083523



                                                      E27 - 83A - SQ24
                                                      Camisa parcialmente roscada. Con escuadra metálica para insertar
                                                      en agujeros 10.2 x 7.2mm.

                                                                                       Versión T.
                                                                                       Con terminal toma de tierra.

                                                 50                             500              50                                  500
                                       CÓDIGO              Neutro          AR1083920   CÓDIGO               Neutro              AR1083720
                                       T210                                            T210                  Negro              AR1083721




                                                      E27 - 84
                                                      Con pestaña para insertar a presión en agujeros de 20 x 10mm.


                                       Versión 84.                                     Versión 84SP.
                                       Para espesor de chapa 0.5   1 mm.               Para espesor de chapa 0.8      1.4 mm.

                                                 50                             500              50                                  500
                                       CÓDIGO              Neutro          AR1084020   CÓDIGO               Neutro              AR1084820
                                       T210                                            T210




                            Tel. 902 300 101 · Fax +34 963 972 988. koala@koala-sa.es · www.koala-sa.es
114
      PORTALÁMPARAS
      CASQUILLO E26 - E27

      Termoplásticos. E27 y E26 de 1 pieza

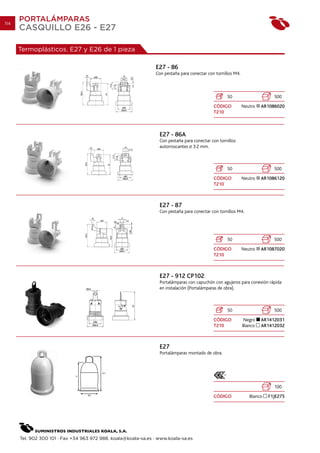

                                                                E27 - 86
                                                                Con pestaña para conectar con tornillos M4.



                                                                                                    50                      500
                                                                                             CÓDIGO           Neutro   AR1086020
                                                                                             T210



                                                                  E27 - 86A
                                                                  Con pestaña para conectar con tornillos
                                                                  autorroscantes 3.2 mm.



                                                                                                    50                      500
                                                                                             CÓDIGO           Neutro   AR1086120
                                                                                             T210



                                                                  E27 - 87
                                                                  Con pestaña para conectar con tornillos M4.




                                                                                                    50                      500
                                                                                             CÓDIGO           Neutro   AR1087020
                                                                                             T210



                                                                  E27 - 912 CP102
                                                                  Portalámparas con capuchón con agujeros para conexión rápida
                                                                  en instalación (Portalámparas de obra).



                                                                                                    50                      500
                                                                                             CÓDIGO           Negro    AR1412031
                                                                                             T210             Blanco   AR1412032



                                                                  E27
                                                                  Portalámparas montado de obra.




                                                                                                                            100
                                                                                             CÓDIGO              Blanco   F1JE275




      Tel. 902 300 101 · Fax +34 963 972 988. koala@koala-sa.es · www.koala-sa.es

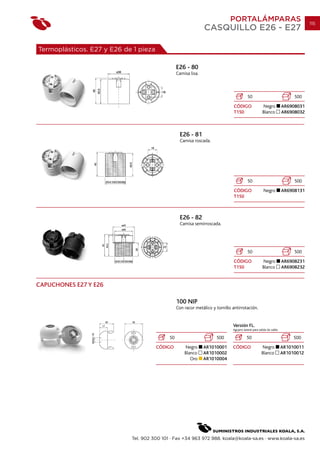

PORTALÁMPARAS                                        115
                                                                CASQUILLO E26 - E27

Termoplásticos. E27 y E26 de 1 pieza

                                                 E26 - 80
                                                 Camisa lisa.



                                                                                          50                                500
                                                                                CÓDIGO                Negro            AR6908031
                                                                                T150                  Blanco           AR6908032



                                                   E26 - 81
                                                   Camisa roscada.




                                                                                          50                                500
                                                                                CÓDIGO                 Negro           AR6908131
                                                                                T150



                                                   E26 - 82
                                                   Camisa semirroscada.




                                                                                          50                                500
                                                                                CÓDIGO                Negro            AR6908231
                                                                                T150                  Blanco           AR6908232


CAPUCHONES E27 Y E26

                                                 100 NIP
                                                 Con racor metálico y tornillo antirrotación.


                                                                               Versión FL.
                                                                               Agujero lateral para salida de cable.

                                            50                        500                 50                                500
                                       CÓDIGO        Negro      AR1010001      CÓDIGO                 Negro            AR1010011
                                                     Blanco     AR1010002                             Blanco           AR1010012
                                                        Oro     AR1010004




                            Tel. 902 300 101 · Fax +34 963 972 988. koala@koala-sa.es · www.koala-sa.es

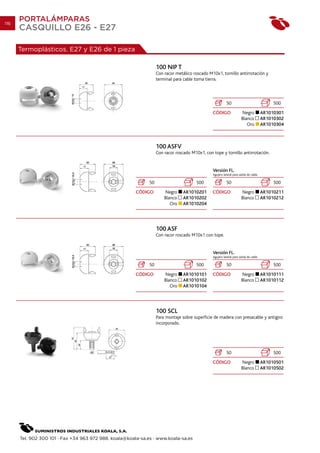

116
      PORTALÁMPARAS
      CASQUILLO E26 - E27

      Termoplásticos. E27 y E26 de 1 pieza

                                                                   100 NIP T
                                                                   Con racor metálico roscado M10x1, tornillo antirrotación y
                                                                   terminal para cable toma tierra.



                                                                                                           50                                500
                                                                                                CÓDIGO                 Negro            AR1010301
                                                                                                                       Blanco           AR1010302
                                                                                                                          Oro           AR1010304



                                                                   100 ASFV
                                                                   Con racor roscado M10x1, con tope y tornillo antirrotación.


                                                                                                Versión FL.
                                                                                                Agujero lateral para salida de cable.

                                                              50                        500                50                                500
                                                        CÓDIGO         Negro     AR1010201      CÓDIGO                 Negro            AR1010211
                                                                       Blanco    AR1010202                             Blanco           AR1010212
                                                                          Oro    AR1010204




                                                                   100 ASF
                                                                   Con racor roscado M10x1 con tope.


                                                                                                Versión FL.
                                                                                                Agujero lateral para salida de cable.

                                                              50                        500                50                                500
                                                        CÓDIGO         Negro     AR1010101      CÓDIGO                 Negro            AR1010111
                                                                       Blanco    AR1010102                             Blanco           AR1010112
                                                                          Oro    AR1010104




                                                                   100 SCL
                                                                   Para montaje sobre superficie de madera con presacable y antigiro
                                                                   incorporado.




                                                                                                           50                                500
                                                                                                CÓDIGO                 Negro            AR1010501
                                                                                                                       Blanco           AR1010502




      Tel. 902 300 101 · Fax +34 963 972 988. koala@koala-sa.es · www.koala-sa.es
PORTALÁMPARAS                           117
                                                            CASQUILLO E26 - E27

Termoplásticos. E27 y E26 de 1 pieza

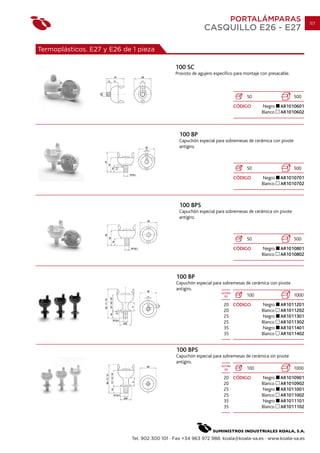

                                              100 SC
                                              Provisto de agujero específico para montaje con presacable.



                                                                                  50                        500
                                                                           CÓDIGO         Negro     AR1010601
                                                                                          Blanco    AR1010602



                                                100 BP
                                                Capuchón especial para sobremesas de cerámica con pivote
                                                antigiro.



                                                                                  50                        500
                                                                           CÓDIGO         Negro     AR1010701
                                                                                          Blanco    AR1010702



                                                100 BPS
                                                Capuchón especial para sobremesas de cerámica sin pivote
                                                antigiro.



                                                                                  50                        500
                                                                           CÓDIGO         Negro     AR1010801
                                                                                          Blanco    AR1010802



                                               100 BP
                                               Capuchón especial para sobremesas de cerámica con pivote
                                               antigiro.
                                                                     ALTURA
                                                                       (h)       100                    1000
                                                                      20 CÓDIGO           Negro     AR1011201
                                                                      20                  Blanco    AR1011202
                                                                      25                  Negro     AR1011301
                                                                      25                  Blanco    AR1011302
                                                                      35                  Negro     AR1011401
                                                                      35                  Blanco    AR1011402


                                               100 BPS
                                               Capuchón especial para sobremesas de cerámica sin pivote
                                               antigiro.
                                                                     ALTURA
                                                                       (h)       100                    1000
                                                                      20 CÓDIGO           Negro     AR1010901
                                                                      20                  Blanco    AR1010902
                                                                      25                  Negro     AR1011001
                                                                      25                  Blanco    AR1011002
                                                                      35                  Negro     AR1011101
                                                                      35                  Blanco    AR1011102




                            Tel. 902 300 101 · Fax +34 963 972 988. koala@koala-sa.es · www.koala-sa.es
118
      PORTALÁMPARAS
      CASQUILLO E26 - E27

      Termoplásticos. E27 y E26 de 1 pieza

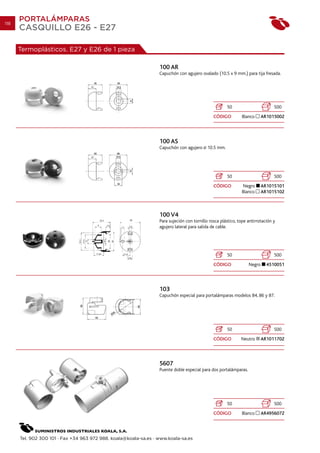

                                                                  100 AR
                                                                  Capuchón con agujero ovalado (10.5 x 9 mm.) para tija fresada.




                                                                                                       50                       500
                                                                                               CÓDIGO         Blanco      AR1015002




                                                                  100 AS
                                                                  Capuchón con agujero      10.5 mm.




                                                                                                       50                       500
                                                                                               CÓDIGO         Negro       AR1015101
                                                                                                              Blanco      AR1015102



                                                                  100 V4
                                                                  Para sujeción con tornillo rosca plástico, tope antirrotación y
                                                                  agujero lateral para salida de cable.




                                                                                                       50                       500
                                                                                               CÓDIGO             Negro     4510051




                                                                  103
                                                                  Capuchón especial para portalámparas modelos 84, 86 y 87.




                                                                                                       50                       500
                                                                                               CÓDIGO         Neutro      AR1011702




                                                                  5607
                                                                  Puente doble especial para dos portalámparas.




                                                                                                       50                       500
                                                                                               CÓDIGO         Blanco      AR4956072




      Tel. 902 300 101 · Fax +34 963 972 988. koala@koala-sa.es · www.koala-sa.es
PORTALÁMPARAS                    119
                                                            CASQUILLO E26 - E27

Termoplásticos. E27 y E26 de 1 pieza

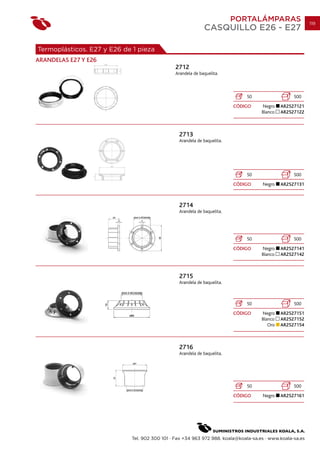

ARANDELAS E27 Y E26
                                              2712
                                              Arandela de baquelita.



                                                                             50                   500
                                                                         CÓDIGO     Negro    AR2527121
                                                                                    Blanco   AR2527122



                                                2713
                                                Arandela de baquelita.




                                                                             50                   500
                                                                         CÓDIGO     Negro    AR2527131



                                                2714
                                                Arandela de baquelita.




                                                                             50                   500
                                                                         CÓDIGO     Negro    AR2527141
                                                                                    Blanco   AR2527142



                                                2715
                                                Arandela de baquelita.



                                                                             50                   500
                                                                         CÓDIGO     Negro    AR2527151
                                                                                    Blanco   AR2527152
                                                                                       Oro   AR2527154



                                                2716
                                                Arandela de baquelita.




                                                                             50                   500
                                                                         CÓDIGO     Negro    AR2527161




                            Tel. 902 300 101 · Fax +34 963 972 988. koala@koala-sa.es · www.koala-sa.es
120
      PORTALÁMPARAS
      CASQUILLO E26 - E27

      Arandelas E27 y E26

                                                                272
                                                                Arandela termoplástica.

                                                                                                      50                       500
                                                                                                CÓDIGO        Negro       AR2027201
                                                                                                              Blanco      AR2027202
                                                                                                                 Oro      AR2027204
                                                                                                         Oro pintado      AR2527124



                                                                273
                                                                Arandela termoplástica.

                                                                                                      50                       500
                                                                                                CÓDIGO        Negro       AR2027301
                                                                                                             Blanco       AR2027302
                                                                                                     Blanco pintado       AR2527132
                                                                                                                Oro       AR2027304
                                                                                                        Oro pintado       AR2527134




      Velas

                                                                BMG F40
                                                                Vela termoplástica con gotas.


                                                                                                      50                       250
                                                                                                CÓDIGO         Blanco     AR2701082
                                                                                                                Marfil    AR2701083
                                                                                                           Marfil viejo   AR2701084



                                                                BMGA F40
                                                                Vela termoplástica con gotas patinado antiguo.




                                                                                                      50                       500
                                                                                                CÓDIGO Marfil viejo       AR2702084
                                                                                                   patinado antiguo




      Tel. 902 300 101 · Fax +34 963 972 988. koala@koala-sa.es · www.koala-sa.es
PORTALÁMPARAS                                    121
                                                           CASQUILLO E26 - E27

Presacable y aisladores

                                            SDI 27
                                            Presacable aislador cerrado para portalámparas E27 de 1 pieza y
                                            portalámparas de baquelita de 3 piezas. Para aplicaciones en clase
                                            II con cables manguera plana H03VVH2-F 2x75 mm2. Para uso con
                                            tubos roscados de 6.5 6.8 mm2. de diámetro interno.

                                                                                 1000                               5000
                                                                          CÓDIGO                           AR2192900



                                            SDI 27 TP
                                            Presacable aislador cerrado para portalámparas termoplástico de
                                            3 piezas para aplicaciones en clase II con cables manguera plana
                                            H03VVH2-F 2x75 mm2. Para uso con tubos roscados de 6.5 6.8
                                            mm2 . de diámetro interno.


                                                                                 1000                               5000
                                                                          CÓDIGO                           AR2193500



                                            SDIR 27
                                            Presacable aislador cerrado para portalámparas E27 de 1 pieza y
                                            portalámparas de baquelita de 3 piezas. Para aplicaciones en clase
                                            II con cables manguera plana H03VVH2-F 2x75 mm2. Para uso
                                            con tubos roscados de 6.5 6.8 mm2 . de diámetro interno.


                                                                                 1000                               5000
                                                                          CÓDIGO                           AR2193800



                                            PSSC - S - 27
                                            Presacable para portalámparas de baquelita E27 de 3 piezas para
                                            cables manguera plana H03VVH2-F 2x75 mm2.




                                                                                 1000                               5000
                                                                          CÓDIGO                           AR2192600



                                            IS 26 - IS 27                       Code
                                                                                              Dimensions (mm)
                                            Aislador para portalámparas                 D     d   E    H   L D1
                                            E27 de 3 piezas.                    IS 26   6.5   5.5   22.2   5   12     7

                                                                                IS 27   6.5   6     25.5   4   30     7


                                                                                 1000                               5000
                                                                          CÓDIGO IS26 Negro                AR2112601
                                                                                 IS27 Negro                AR2112701
                                                                                IS27 Blanco                AR2112702




                          Tel. 902 300 101 · Fax +34 963 972 988. koala@koala-sa.es · www.koala-sa.es
122
       PORTALÁMPARAS
       CASQUILLO E26 - E27

      Presacable y aisladores

                                                                 ISSC 27
                                                                 Presacable aislador para portalámparas E27 de 3 piezas.




                                                                                                       1000                     5000
                                                                                                CÓDIGO          Blanco   AR2112802




                                                                 Aislador para portalámparas E27 de 3 piezas.
                                                                 Temperatura: 60ºC. Material: Polietileno.




                                                                                                       1000                    10000
                                                                                                CÓDIGO        Transparente    491IS27




      Portalámparas metálicos E27
      250V. 4A.       . T230.

      PASTILLAS DE CONEXIÓN                                                                                                      7 mm.


                                                                 E27 MET
                                                                 Pastilla de resina de poliéster T230. Conexión con
                                                                 tornillos. Para cables rígidos o flexibles de 0.5 2.5
                                                                 mm2. Con pestaña antigiro.



                                                                                                         50                       500
                                                                                                  CÓDIGO                     AR1300200




                                                                 E27 MET FT
                                                                 Pastilla de resina de poliéster T230. Conexión con
                                                                 tornillos. Para cables rígidos o flexibles de 0.5 2.5
                                                                 mm2 .Con pestaña antigiro.


                                                                                                         50                       500
                                                                                                  CÓDIGO                     AR1300210




       Tel. 902 300 101 · Fax +34 963 972 988. koala@koala-sa.es · www.koala-sa.es
PORTALÁMPARAS                          123
                                                                 CASQUILLO E26 - E27

Portalámparas metálicos E27
CAMISAS
                                               E27 - 890
                                               Camisa lisa.




                                                                                     50                      500
                                                                              CÓDIGO Latonado         AR1389025
                                                                                  Cincado blanco      AR1389026




                                               E27 - 891
                                               Camisa roscada.




                                                                                     50                      500
                                                                              CÓDIGO Latonado         AR1389125
                                                                                  Cincado blanco      AR1389126


CAPUCHONES
                                               E27 MET NIP
                                               Con racor metálico roscado M10x1 y tornillo antirrotación.




                                                                                     50                      500
                                                                              CÓDIGO Latonado         AR1310005
                                                                                  Cincado blanco      AR1310006




                                               E27 MET NIP E
                                               Capuchón cónico con racor metálico roscado M10x1 y tornillo
                                               antirrotación.




                                                                                     50                      500
                                                                              CÓDIGO      Latonado    AR1311005



ARANDELAS
                                               2718
                                               Arandela metálica.




                                                                                     50                      500
                                                                              CÓDIGO Latonado         AR2627185
                                                                                  Cincado blanco      AR2627186




                              Tel. 902 300 101 · Fax +34 963 972 988. koala@koala-sa.es · www.koala-sa.es
124
       PORTALÁMPARAS
       CASQUILLO E26 - E27

      Portalámparas metálicos E27
      AISLADORES
                                                                 ISM - 27
                                                                 Aislador termoplástico para capuchón metálico redondo.




                                                                                                             50                              500
                                                                                                    CÓDIGO                           AR1390000




                                                                 ISME - 27
                                                                 Aislador termoplástico para capuchón metálico cónico.




                                                                                                             50                              500
                                                                                                    CÓDIGO                           AR1390100


      250V. 4A.       . T240.

      PASTILLAS DE CONEXIÓN
                                                                 Pastilla de esteatita T240. Conexión con tornillos. Para cables rígidos
                                                                 o flexibles de 0.5 2.5 mm2 con pestaña antigiro.




                                                                                                             50                              500
                                                                                                    CÓDIGO                                 9775080


      CAPUCHONES

                                                                 Con racor metálico roscado M10x1 y tornillo antirrotación.
                                                                 Cincado blanco.
                                                                                                             50                              500

                                                                                          CÓDIGO                       Modelo standard 9775111
                                                                                                           Con terminal de toma tierra 9775112
                                                                                                          Con orificio lateral para cable 9775121
                                                                                          Con orificio lateral y terminal de toma tierra   9775122




       Tel. 902 300 101 · Fax +34 963 972 988. koala@koala-sa.es · www.koala-sa.es
PORTALÁMPARAS                           125
                                                                 CASQUILLO E26 - E27

Portalámparas metálicos E27
CAMISAS
                                               Camisa lisa. Con anillo aislante de esteatita. Cincado blanco.




                                                                                       50                       500
                                                                                CÓDIGO                      977509S




                                               Camisa roscada. Con anillo aislante de esteatita. Cincado blanco.




                                                                                       50                       500
                                                                                CÓDIGO                      977510S


ARANDELAS
                                               Cincado blanco.




                                                                                       50                       500
                                                                                CÓDIGO                      974513Z




                                               Cincado blanco.




                                                                                       50                       500
                                                                                CÓDIGO                      974514Z




                                               Cincado blanco.




                                                                                       50                       500
                                                                                CÓDIGO                      974515Z




                              Tel. 902 300 101 · Fax +34 963 972 988. koala@koala-sa.es · www.koala-sa.es
126
       PORTALÁMPARAS
       CASQUILLO E26 - E27

      Portalámparas metálicos E27
      250V. 4A.       . T240.

      PASTILLAS DE CONEXIÓN
                                                                 Pastilla de esteatita T240. Conexión con tornillos. Para cables rígidos
                                                                 o flexibles de 0.5 2.5 mm2 con pestaña antigiro.



                                                                                                         50                        400

                                                                                                  CÓDIGO          Sin toma tierra G100200
                                                                                                                 Con toma tierra G100210



      CAPUCHONES
                                                                 Con racor metálico roscado M10x1 y tornillo antirrotación.
                                                                 Cincado blanco.




                                                                                                         50                        400

                                                                                                  CÓDIGO                      G110006


      CAMISAS
                                                                 Camisa lisa. Con anillo aislante de esteatita. Cincado blanco.




                                                                                                         50                        400

                                                                                                  CÓDIGO                      G189026




                                                                 Camisa roscada. Con anillo aislante de esteatita. Cincado blanco.




                                                                                                         50                        400

                                                                                                  CÓDIGO                      G189126


      ARANDELA
                                                                 Cincado blanco.




                                                                                                         50                        400

                                                                                                  CÓDIGO                      G127186




       Tel. 902 300 101 · Fax +34 963 972 988. koala@koala-sa.es · www.koala-sa.es
PORTALÁMPARAS                                   127
                                                                       CASQUILLO E26 - E27

Portalámparas de Porcelana E27
                  7 mm.
500V. 4A. T270            Conexión con tornillos para cables rígidos o flexibles de 0.5    2.5 mm2.


                                                         E27 90
                                                         Fijacióm mediante agujeros para tornillos M4.




                                                                                                 40                            240
                                                                                          CÓDIGO                          AR1510000




                                                         E27 90 - SQ22
                                                         Con escuadra metálica roscada M10x1.




                                                                                                 50                            200

                                                                               CÓDIGO         90SQ22. Sin toma tierra.    AR1510220
                                                                                            90SQ22T. Con toma tierra.     AR1510221




                                                         E27 90 - SQ21
                                                         Con escuadra metálica roscada M10x1 con tope y tornillo
                                                         antirrotación.



                                                                                                 50                            200

                                                                                          CÓDIGO       Sin toma tierra.   AR1510210




                                                         E27 90 - SQ24
                                                         Con escuadra metálica para fijación automática con agujero de
                                                         10.2 x 7.2 mm. y espesor de chapa 0.5 2 mm.


                                                                                                 50                            200

                                                                               CÓDIGO         90SQ24. Sin toma tierra.    AR1510240
                                                                                            90SQ24T. Con toma tierra.     AR1510241




                                                         E27 90 - SQ18
                                                         Con escuadra para fijación lateral con 2 agujeros M3
                                                         (separadas 13 mm.) y agujero central M4.

                                                                                                 50                            200

                                                                               CÓDIGO         90SQ18. Sin toma tierra.    AR1510180
                                                                                  90SQ18T. Con toma tierra (terminal).    AR1510181
                                                                                   90SQ18VT. Con tornillo toma tierra.    AR1510182




                                Tel. 902 300 101 · Fax +34 963 972 988. koala@koala-sa.es · www.koala-sa.es
128
      PORTALÁMPARAS
      CASQUILLO E26 - E27

      Portalámparas de Porcelana E27

                                                                E27 90 - SQ11
                                                                Con escuadra para fijación lateral con agujero 5.2 mm. diámetro.




                                                                                                    50                           150

                                                                                             CÓDIGO      Sin toma tierra.   AR1510110




                                                                E27 90 - SQ20
                                                                Con escuadra metálica plana provista de 2 agujeros para tornillos
                                                                M4 (distancia 53 mm.).



                                                                                                    50                           200

                                                                                             CÓDIGO      Sin toma tierra.   AR1510200




                                                                E27 90 - SQ6
                                                                Con escuadra metálica para fijación automática con ángulo de 30º
                                                                y agujero de 8.2 x 7.2 mm. O 10.5 mm. y espesor de chapa
                                                                0.5 2 mm.


                                                                                                    50                           150

                                                                                             CÓDIGO      Sin toma tierra.   AR1510060




                                                                E27 93
                                                                Conexión mediante agujeros para tornillos M4 o con
                                                                capuchón a presión.



                                                                                                    50                           200

                                                                                              CÓDIGO                        AR1530000




                                                                E27 93 - SQ17
                                                                Con escuadra metálica para fijación automática en agujero según
                                                                dibujo. Espesor de chapa 0.5 2 mm.



                                                                                                    50                           200

                                                                                             CÓDIGO                         AR1530170




      Tel. 902 300 101 · Fax +34 963 972 988. koala@koala-sa.es · www.koala-sa.es
PORTALÁMPARAS                              129
                                                           CASQUILLO E26 - E27

Capuchones para portalámparas 93

                                             CAP93 - NIP
                                             Con racor metálico, roscado M10x1 y tornillo antirrotación.




                                                                                 50                        500

                                                                          CÓDIGO                   AR1560102




                                             CAP93 - NIP - T
                                             Con racor metálico, roscado M10x1, tornillo antirrotación
                                             y toma de tierra.



                                                                                 50                        500

                                                                          CÓDIGO                   AR1560132




                                             CAP93 - ASF
                                             Con racor roscado M10x1 y tope.




                                                                                 50                        500

                                                                          CÓDIGO                   AR1560112


Portalámparas porcelana E27. 250V 4A

                                             E - 27 - 800
                                             Conexión mediante agujeros para tornillos M4.




                                                                                 100                       400

                                                                          CÓDIGO                         F180000




                                             E27 - 800
                                             Capuchón termoplástico negro para portalámparas E27-800
                                             porcelana.


                                                                                 100                       1000

                                                                          CÓDIGO              Tapa 139. 49139C1
                                                                                         Capuchón 139.   49139T1




                          Tel. 902 300 101 · Fax +34 963 972 988. koala@koala-sa.es · www.koala-sa.es
130
         PORTALÁMPARAS
         CASQUILLO E26 - E27

       Portalámparas porcelana E27

                                                                      E27 - 800C
                                                                      Con escuadra metálica para fijación automática en agujeros de
                                                                      10.2 x 7.2 mm. Espesor de chapa 0.5 2 mm.




                                                                                                    Sin toma tierra y conexionado con dos cables de 25
      Sin toma tierra.                             Con toma tierra.                                 cm. de silicona + fibra de vidrio HO55T-K azul/marrón.

                100              400                         100                  400                         100                                 400

      CÓDIGO                 F1800C0               CÓDIGO                     F1800C1               CÓDIGO                                  F180C25




                                                                      E27 - 800D
                                                                      Con escuadra metálica roscada M10x1.




                                                                                                              100                                 400

                                                                                                    CÓDIGO               Sin toma tierra.   F1800D0




                                                                      E27 - 800F
                                                                      Con escuadra metálica para fijación lateral con 2 agujeros M3 y
                                                                      agujero central roscado 5/32”.


                                                                                                              100                                 400

                                                                                                    CÓDIGO                Sin toma tierra. F1800F1
                                                                                                               Con toma tierra (tornillo). F1800F0




                                                                      E27 - 800P
                                                                      Con escuadra metálica para fijación lateral.




                                                                                                              100                                 400

                                                                                                    CÓDIGO                Sin toma tierra. F1800P0




                                                                      E27 - 800H
                                                                      Con escuadra metálica para fijación automática en agujeros de
                                                                      3.6 x 6.5 mm. Espesor de chapa 0.8 1.5 mm.


                                                                                                              100                                 400

                                                                                                    CÓDIGO               Sin toma tierra.   F1800H0




         Tel. 902 300 101 · Fax +34 963 972 988. koala@koala-sa.es · www.koala-sa.es
PORTALÁMPARAS                            131
                                                                    CASQUILLO E26 - E27

Portalámparas de Porcelana E26
660W. 250V. T150
                      10 mm.
                               Conexión con tornillos para cables rígidos o flexibles. AWG18


                                                      E26 90
                                                      Fijacióm mediante agujeros para tornillos M4.




                                                                                           50                      200
                                                                                    CÓDIGO                  AR1710000




                                                      E26 90 - SQ11
                                                      Escuadra para fijación lateral con agujero de 5.2 mm. de diámetro.




                                                                                           50                      200
                                                                                    CÓDIGO                  AR1710110




                                                      E26 90 - SQ22
                                                      Escuadra para fijación lateral con agujero de 5.2 mm. de diámetro,
                                                      con escuadra metálica roscada M10x1.



                                                                                           50                      200

                                                                                    CÓDIGO                  AR1710220




                                                      E26 90 - SQ24
                                                      Con escuadra metálica para fijación automática con agujero de
                                                      10.2 x 7.2 mm. y espesor de chapa 0.5 2 mm.



                                                                                           50                      200

                                                                                    CÓDIGO                  AR1710240




                                                      E26 93
                                                      Fijación mediante agujeros para tornillos M4 o con capuchón a
                                                      presión.



                                                                                           50                      200

                                                                                    CÓDIGO                  AR1593000




                               Tel. 902 300 101 · Fax +34 963 972 988. koala@koala-sa.es · www.koala-sa.es
132
       PORTALÁMPARAS
       CASQUILLO E26 - E27

      Portalámparas E26
      4A. 250V.

                                                                      E26 LISO
                                                                      Con capuchón metálico roscado XX XX y tornillo antirrotación.




                                                                                                          100                       400
                                                                                                   CÓDIGO                       F152690




                                                                      E26 ROSCADO
                                                                      Con capuchón metálico roscado XX XX, tornillo antirrotación y
                                                                      arandela metálica.




                                                                                                          100                       400
                                                                                                   CÓDIGO                       F162640



      Portalámparas E27 de resina alta temperatura
                                 7 mm.   Serie 910: Conexión con tornillos para cables rígidos o flexibles de 0.5 2 mm2.
      250V. 4A. T230                     Serie 920: Conexión automática para cables rígidos o flexibles de 0.5 2 mm2.

      SERIE 910. Conexión con tornillos.
                                                                      E27 - 910
                                                                      Fijación mediante agujeros para tornillos M4.




                                                                                                          50                        500

                                                                                                   CÓDIGO                    AR1410000




                                                                      E27 - 910 SQ22
                                                                      Con escuadra metálica roscada M10x1.




                                                                                                          50                        500

                                                                                                   CÓDIGO       Sin toma tierra. AR1410220




       Tel. 902 300 101 · Fax +34 963 972 988. koala@koala-sa.es · www.koala-sa.es
PORTALÁMPARAS                                  133
                                                                      CASQUILLO E26 - E27

Portalámparas E27 de resina alta temperatura

SERIE 910. Conexión con tornillos.
                                                        E27 - 910 SQ23
                                                        Con escuadra metálica para fijación automática en agujero de 36 x
                                                        6.5 mm. Espesor de chapa 0.8 1.5 mm.



                                                                                                50                           500

                                                                                       CÓDIGO         Sin toma tierra. AR1410230




                                                        E27 - 910 SQ24
                                                        Con escuadra metálica para fijación automática en agujero
                                                        de 10.2 x 7.2 mm. y espesor de chapa 0.5 2 mm.



                                                                                                50                           500

                                                                              CÓDIGO       910SQ24. Sin toma tierra.    AR1410240
                                                                                         910SQ24T. Con toma tierra.     AR1410241



                                                        E27 - 910 SQ18
                                                        Con escuadra metálica para fijación lateral con 2 agujeros
                                                        M3 (separados 13mm) y agujero central M4.



                                                                                                50                           500

                                                                              CÓDIGO       910SQ18. Sin toma tierra.    AR1410180
                                                                               910SQ18VT. Con toma tierra (tornillo).   AR1410182



                                                        E27 - 910 SQ11
                                                        Con escuadra metálica para fijación lateral agujero
                                                        5.2 mm. de diámetro.



                                                                                                50                           500

                                                                              CÓDIGO       910SQ11. Sin toma tierra.    AR1410110
                                                                                         910SQ11T. Con toma tierra.     AR1410111



                                                        E27 - 910 SQ6
                                                        Con escuadra metálica para fijación automática con ángulo de 30º
                                                        en agujero de 8.2 x 7.2 mm o O10.5 mm. Espesor de chapa de
                                                        0.5 2 mm.


                                                                                                50                           500

                                                                              CÓDIGO        910SQ6. Sin toma tierra.    AR1410060
                                                                                          910SQ6T. Con toma tierra.     AR1410061




                                     Tel. 902 300 101 · Fax +34 963 972 988. koala@koala-sa.es · www.koala-sa.es
134
       PORTALÁMPARAS
       CASQUILLO E26 - E27

      Portalámparas E27 de resina alta temperatura

      SERIE 910. Conexión con tornillos.
                                                                 E27 - 910 CP
                                                                 Provisto de agujeros especiales para fijación mediante capuchón a
                                                                 presión.



                                                                                                      50                            500

                                                                                              CÓDIGO                           AR1410020



      SERIE 920. Conexión automática.
                                                                 E27 - 920
                                                                 Fijación mediante agujeros para tornillo M4.




                                                                                                      50                            500

                                                                                              CÓDIGO                           AR1420000



                                                                 E27 - 920 SQ22
                                                                 Con escuadra metálica roscada M10x1.




                                                                                                      50                            500

                                                                                              CÓDIGO        Sin toma tierra.   AR1420220



                                                                 E27 - 920 SQ23
                                                                 Con escuadra metálica para fijación automática en agujero
                                                                 de 36 x 6.5 mm2. Espesor de chapa de 0.5 2 mm.




                                                                                                      50                            500

                                                                                              CÓDIGO        Sin toma tierra.   AR1420230



                                                                 E27 - 920 SQ24
                                                                 Con escuadra metálica para fijación automática en agujero
                                                                 de 10.2 x 7.2 mm y espesor de chapa de 0.5 2 mm.



                                                                                                      50                            500

                                                                                       CÓDIGO     920SQ24. Sin toma tierra.    AR1420240
                                                                                                920SQ24T. Con toma tierra.     AR1420242




       Tel. 902 300 101 · Fax +34 963 972 988. koala@koala-sa.es · www.koala-sa.es
PORTALÁMPARAS                                  135
                                                                   CASQUILLO E26 - E27

Portalámparas E27 de resina alta temperatura

SERIE 920. Conexión automática.
                                                     E27 - 920 SQ18
                                                     Con escuadra metálica para fijación lateral con 2 agujeros M3
                                                     (separadas 13 mm) y agujero central M4.


                                                                                            50                           500

                                                                          CÓDIGO       920SQ18. Sin toma tierra.    AR1420180
                                                                           920SQ18VT. Con toma tierra (tornillo).   AR1420183




                                                     E27 - 920 SQ17
                                                     Con escuadra metálica para fijación automática en agujero
                                                     según dibujo. Espesor de chapa de 0.5 2 mm.




                                                                                            50                           500

                                                                          CÓDIGO                 Sin toma tierra.   AR1420170



                                                     E27 - 920 SQ6
                                                     Con escuadra metálica para fijación automática con ángulo de 30º
                                                     en agujero de 8.2 x 7.2 mm o O10.5 mm. Espesor de chapa de
                                                     0.5 2 mm.



                                                                                            50                           500

                                                                                   CÓDIGO        Sin toma tierra.   AR1420060



                                                     E27 - 920 CP
                                                     Provisto de agujeros especiales para fijación mediante capuchón a
                                                     presión.




                                                                                            50                           500

                                                                                   CÓDIGO                           AR1420020




                                  Tel. 902 300 101 · Fax +34 963 972 988. koala@koala-sa.es · www.koala-sa.es
136
       PORTALÁMPARAS
       CASQUILLO E26 - E27

      Capuchones para Portalámparas 910CP y 920CP

      COLOR BEIGE
                                                                 CP 910 - 920 ASF
                                                                 Con rosca M10x1 con tope.




                                                                                                     50                       500

                                                                                              CÓDIGO                  AR1461100




                                                                 CP 910 - 920 NIP
                                                                 Con racor metálico roscado M10x1 y tornillo antirrotación.




                                                                                                     50                       500

                                                                                              CÓDIGO                  AR1461200



                                                                 CP 101 FP
                                                                 Para fijación automática en agujeros 20x10 mm y espesor de
                                                                 chapa 0.5 1.2 mm.




                                                                                                     50                       500

                                                                                              CÓDIGO                  AR1460100



                                                                 CP 101 FPC
                                                                 Para fijación automática en agujeros 20 x 10 mm y espesor de
                                                                 chapa de 0.5 1.2 mm. con agujero central O10 mm. Para salida
                                                                 cable.



                                                                                                     50                       500

                                                                                              CÓDIGO                  AR1460110



                                                                 CP 101 FPL
                                                                 Para fijación automática en agujeros 20 x 10 mm. y espesor de
                                                                 chapa 0.5 1.2 mm. Salida cable lateral.




                                                                                                     50                       500

                                                                                              CÓDIGO                  AR1460121




       Tel. 902 300 101 · Fax +34 963 972 988. koala@koala-sa.es · www.koala-sa.es
PORTALÁMPARAS             137
                                                                                      CASQUILLO E26 - E27

Portalámparas E40 porcelana

750V. 16A.   17
                  Conexión con tornillos para cables rígidos o flexibles. Material: esteatita.




                                                                      Sin escuadra.




                                                                                                          10       60

                                                                                                   CÓDIGO       G100400




                                                                      Con escuadra metálica provista de asas.




                                                                                                          10       60

                                                                                                   CÓDIGO       G100410




                                             Tel. 902 300 101 · Fax +34 963 972 988. koala@koala-sa.es · www.koala-sa.es
138
       PORTALÁMPARAS
       CASQUILLO B15 - B22

      Portalámparas Termoplásticos B15
                                    7 mm.
      250V. 2A. T200                        Conexión con tornillos para cables rígidos o flexibles de 0.5    2 mm2.


      PASTILLAS DE CONEXIÓN
                                                                          B15 - 45
                                                                          Fijación mediante agujeros para tornillos autorroscantes,
                                                                          capuchones serie 105 o con escuadras para soporte vela series
                                                                          17xx.

                                                                                                                 100                  1000
                                                                                                            CÓDIGO     Negro    AR2804501
                                                                                                                       Blanco   AR2804502



      CAMISAS. (Para aplicaciones en clase II). Posibilidad de utilizar con velas O27cm.
                                                                          CM - B15 - 150
                                                                          Camisa lisa.



                                                                                                                 100                  1000
                                                                                                            CÓDIGO     Negro    AR2815001
                                                                                                                       Blanco   AR2815002




                                                                          CM - B15 - 151
                                                                          Camisa roscada.



                                                                                                                 100                  1000
                                                                                                            CÓDIGO     Negro    AR2815101
                                                                                                                       Blanco   AR2815102




                                                                          CM - B15 - 152
                                                                          Camisa semirroscada.



                                                                                                                 100                  1000
                                                                                                            CÓDIGO     Negro    AR2815201
                                                                                                                       Blanco   AR2815202




        Tel. 902 300 101 · Fax +34 963 972 988. koala@koala-sa.es · www.koala-sa.es
PORTALÁMPARAS                            139
                                                                 CASQUILLO B15 - B22

Portalámparas Metálicos B15

                                                 Material: Latón.
                                                 Pastilla interior porcelana.
                                                 Roscado M10x1.
                                                 Según BSEM 61184


                                                                                      50                          600
                                                                                CÓDIGO                    G315005



Portalámparas Metálicos B22

                                                 Material: Latón.
                                                 Pastilla interior baquelita.
                                                 Roscado M10x1.
                                                 Tornillo con toma de tierra.
                                                 Según BSEM 61184

                                                                                      50                          2000
                                                                                CÓDIGO                    G222005




                                                 Material: Latón.
                                                 Pastilla interior baquelita.
                                                 Roscado M10x1.
                                                 Tornillo con toma de tierra.
                                                 Según BSEM 61184

                                                                                      50                          400
                                                                                CÓDIGO                    G222105



Portalámparas de Porcelana B22

250V. 4A. T220


                                                 B22 - 220
                                                 Conexión mediante tornillos para cables rígidos o flexibles de
                                                 0.5 2.2 mm2. Fijación mediante agujeros para tornillos M4.



                                                                                      50                          250
                                                                                CÓDIGO                 AR2920000




                              Tel. 902 300 101 · Fax +34 963 972 988. koala@koala-sa.es · www.koala-sa.es
140
      PORTALÁMPARAS
      PORTALÁMPARAS HALÓGENOS TENSIÓN RED

      Portalámparas G9


                                                                G9 - 5600
                                                                2A. 250V. T270. Material: Esteatita.
                                                                Fijación con tornillos M3 o capuchón para aplicaciones en clase II.
                                                                Conexión automática para cables rígidos o flexibles con
                                                                terminales de latón 0.5 1.5 mm2.


                                                                                                     50                       500
                                                                                              CÓDIGO                   AR6500000




                                                                G9 - 5610
                                                                2A. 250V. T270. Material: LPC.
                                                                Fijación con capuchón o escuadras metálicas para aplicaciones en
                                                                clase II. Conexión automática para cables rígidos o flexibles con
                                                                terminales de latón 0.5 1.5 mm2.


                                                                                                     50                       500
                                                                                              CÓDIGO                   AR6510000




                                                                G9 - 5601
                                                                2A. 250V. T270. Material: Esteatita.
                                                                Fijación con capuchón o escuadras metálicas para aplicaciones en
                                                                clase II. Conexión automática para cables rígidos o flexibles con
                                                                terminales de latón 0.5 1.5 mm2.


                                                                                                     50                       500
                                                                                              CÓDIGO                   AR6520000




                                                                G9 - 5602
                                                                2A. 250V. T270. Material: Esteatita.
                                                                Fijación con capuchón o escuadras metálicas para aplicaciones en
                                                                clase II. Conexión automática para cables rígidos o flexibles con
                                                                terminales de latón 0.5 1.5 mm2.


                                                                                                     50                       500
                                                                                              CÓDIGO                   AR6540000




      Tel. 902 300 101 · Fax +34 963 972 988. koala@koala-sa.es · www.koala-sa.es
PORTALÁMPARAS                           141
               PORTALÁMPARAS HALÓGENOS TENSIÓN RED

Portalámparas G9


                                        2A. 250V. T250. Material: Esteatita.
                                        Fijación con capuchón o escuadras metálicas para aplicaciones en
                                        clase II. Conexión automática para cables rígidos o flexibles de
                                        0.5 0.75 mm2.

                                             14
                                                                           100                     400
                                                                    CÓDIGO                     E709000




                                        2A. 250V. T250. Material: Esteatita.
                                        Fijación con capuchón o escuadras metálicas para aplicaciones en
                                        clase II. Conexión automática para cables rígidos o flexibles de
                                        0.5 0.75 mm2.

                                             05
                                                                            25                     500
                                                                    CÓDIGO                     9900001




                                        2A. 250V. T250. Material: Esteatita.
                                        Fijación con capuchón o escuadras metálicas para aplicaciones en
                                        clase II. Conexión automática para cables rígidos o flexibles de
                                        0.5 0.75 mm2.

                                             05
                                                                            25                     500
                                                                    CÓDIGO                     9900002




                                        2A. 250V. Material: Esteatita. CONTACTOS DOBLES.
                                        Fijación con capuchón o escuadras metálicas para aplicaciones en
                                        clase II. Conexión automática para cables rígidos o flexibles de
                                        0.5 0.75 mm2.

                                             03
                                                                            25                     500
                                         T280º      T250º
                                                                    CÓDIGO                     92A6600




                     Tel. 902 300 101 · Fax +34 963 972 988. koala@koala-sa.es · www.koala-sa.es
142
       PORTALÁMPARAS
       PORTALÁMPARAS HALÓGENOS TENSIÓN RED

      Portalámparas G9 cableados
                                    Material esteatita.
      250V. 2A. T280
                                    TF20: Cable de teflón 180º. FPFP20: Cable de teflón 180º doble aislamiento. PT75: Cable de teflón 250º.



                                                                             2A. 250V. T280. Material: Esteatita.
                                                                             Para luminarias en clase II si conexionados con cable doble
                                                                             aislamiento.




      Cable TF20. Aislamiento sencillo.                                         Cable FPFP20. Doble Aislamiento.
                    COLOR         LONGITUD    SECCIÓN      CÓDIGO                             COLOR        LONGITUD      SECCIÓN      CÓDIGO
                    CABLE            CM.        MM2.                                          CABLE           CM.          MM2.
       25      1000  B/N             30         0.50       929030T               25      1000  A/M            25           0.50       929025F
       25       300         B/N      60          0.50      929060T               25       500        A/M      40           0.50       929040F
       25       300         B/N      85          0.50      929085T               25       300        A/M      60           0.50       929060F
       25       300         B/N     100          0.50      929100T               25       300        A/M      75           0.50       929075F
       25       200         B/N     130          0.50      929130T               25       300        A/M      90           0.50       929090F
       25       200         B/N     155          0.50      929155T               25       300        A/M     100           0.50       929100F
       25       200         B/N     215          0.50      929215T               25       200        A/M     150           0.50       929150F
      B/N: Blanco / Negro                                                       A/M: Azul / Marrón



      Cable PT75. Aislamiento sencillo.
                    COLOR         LONGITUD    SECCIÓN      CÓDIGO
                    CABLE            CM.        MM2.
       25      1000  B/N             10         0.75       929010P
       25      1000         B/N      15          0.75      929015P
       25      1000         B/N      25          0.75      929025P
       25       500         B/N      40          0.75      929040P
       25       500         B/N      50          0.75      929050P
       25       300         B/N      60          0.75      929060P
       25       300         B/N      75          0.75      929075P
       25       300         B/N      80          0.75      929080P
       25       300         B/N     100          0.75      929100P
       25       200         B/N     120          0.75      929120P
       25       200         B/N     130          0.75      929130P
       25       200         B/N     160          0.75      929160P
       25       200         B/N     180          0.75      929180P
      B/N: Blanco / Negro




        Tel. 902 300 101 · Fax +34 963 972 988. koala@koala-sa.es · www.koala-sa.es
PORTALÁMPARAS                                     143
                 PORTALÁMPARAS HALÓGENOS TENSIÓN RED

Accesorios para Portalámparas G9

CAPUCHONES Y ARANDELAS PLÁSTICOS
                                              Capuchón para portalámparas 5600.




                                                                                   50                              500

                                                                          CÓDIGO                 M10x1.   AR6500001
                                                                                                  M8x1.   AR6500002




                                              Arandela plástica para capuchón 5600.




                                                                                   50                              500

                                                                          CÓDIGO                          AR6501421




                                              Capuchón para portalámparas 5610, 5601, E709000, 92A6600,
                                              929xxxx. Con rosca M10x1.

                                                                                   50                              500

                                                                          CÓDIGO              Sin aislador.   AR655000
                                                                                            Con aislador*.    AR655001

                                                                          * Para luminarias móviles o ajustables




                                              Capuchón para portalámparas 5610, 5601, E709000, 92A6600,
                                              929xxxx. Con rosca M10x1.




                                                                                   100                             1000

                                                                          CÓDIGO                               9255781




                                              Capuchón para portalámparas 9900001 y 9900002. Con rosca
                                              M10x1. T250. Salida lateral de cable.




                                                                                   50                              5000

                                                                          CÓDIGO                Neutro         9900003




                           Tel. 902 300 101 · Fax +34 963 972 988. koala@koala-sa.es · www.koala-sa.es
144
      PORTALÁMPARAS
      PORTALÁMPARAS HALÓGENOS TENSIÓN RED

      Accesorios para Portalámparas G9


                                                                Capuchón para portalámparas 9900001 y 9900002. Con rosca
                                                                M10x1. T250. Salida central de cable.




                                                                                                    50                    1000

                                                                                                CÓDIGO      Neutro     9900004




                                                                Capuchón roscado exterior para portalámparas 990000.
                                                                Con rosca M10x1. T250.




                                                                                                    50                    1000

                                                                                                CÓDIGO                 9900007




                                                                Arandela termoplástica. T240.




                                                                                                    50                    1000

                                                                                                CÓDIGO      Neutro     9900009




                                                                Arandela 133.




                                                                                                    50                    500

                                                                                                CÓDIGO   Neutro      AR6520100




                                                                Arandela 133 ALTA.




                                                                                                    50                    500

                                                                                                CÓDIGO   Neutro      AR6520101




      Tel. 902 300 101 · Fax +34 963 972 988. koala@koala-sa.es · www.koala-sa.es
PORTALÁMPARAS                                     145
                PORTALÁMPARAS HALÓGENOS TENSIÓN RED

Accesorios para Portalámparas G9

CAPUCHONES Y ARANDELAS METÁLICOS
                                              Capuchón para portalámparas 5610, 5601, E709000, 92A6600,
                                              929xxxx. Con rosca M10x1.

                                                                           Con aislador para aplicaciones en
                                                                           luminarias móviles o ajustables.

                                      50                    500                      50                             500

                                CÓDIGO               AR6530001             CÓDIGO                              AR6510009




                                              Capuchón para portalámparas 5610 y 5601, E709000, 92A6600,
                                              929xxxx. Con aislador para aplicaciones en luminarias móviles o
                                              ajustables. Rosca macho M10x1.



                                                                                     50                             500

                                                                           CÓDIGO                              AR6530001




                                              Capuchón para portalámparas 5610, 5601, E709000, 92A6600,
                                              929xxxx. Roscado exterior M20x1 y fijación con rosca M10x1.



                                                                                     100                            1000

                                                                           CÓDIGO                                9233300




                                              Capuchón para portalámparas 5610, 5601, E709000, 92A6600,
                                              929xxxx. Roscado exterior M20x1 y fijación con rosca M10x1.




                                                                                     100                            1000

                                                                           CÓDIGO                                9233500




                                              Arandela para capuchón 9233300 y 9233500.




                                                                                     50                             5000

                                                                           CÓDIGO                                9233400




                           Tel. 902 300 101 · Fax +34 963 972 988. koala@koala-sa.es · www.koala-sa.es
146
      PORTALÁMPARAS
      PORTALÁMPARAS HALÓGENOS TENSIÓN RED

      Accesorios para Portalámparas G9


                                                                Llave para arandela 9233400.




                                                                                                   50                     1000

                                                                                               CÓDIGO                  9244000




                                                                Capuchón para portalámparas 9900001. Roscado exteriormente
                                                                M20.8 x 2 y con fijación rosca macho M10x1. Montaje con llave
                                                                hexagonal 5 mm.



                                                                                                   50                     1000

                                                                                               CÓDIGO                  9900021




                                                                Capuchón para portalámparas 9900001.




                                                                                                   50                     1000

                                                                                               CÓDIGO                  9900022




                                                                Arandela metálica niquelada con rosca M20.8 x 2 y con sistema
                                                                para blocaje tulipa vidrio.




                                                                                                   50                     1000

                                                                                               CÓDIGO                  9900010




                                                                Arandela metálica niquelada con rosca M20.8 x 2.




                                                                                                   50                     1000

                                                                                               CÓDIGO                  9900011




      Tel. 902 300 101 · Fax +34 963 972 988. koala@koala-sa.es · www.koala-sa.es
PORTALÁMPARAS                        147
                PORTALÁMPARAS HALÓGENOS TENSIÓN RED

Accesorios para Portalámparas G9


                                              Arandela metálica niquelada con rosca M20.8 x 2.




                                                                                 50                    1000

                                                                          CÓDIGO                   9900012




                                              Arandela metálica cincada con rosca M20.8 x 2.




                                                                                 50                    1000

                                                                          CÓDIGO                 AR6501318




                                              Arandela metálica cincada con rosca M20.8 x 2.




                                                                                 50                    1000

                                                                          CÓDIGO                 AR6501319




                                              Arandela metálica cincada con rosca M20.8 x 2.




                                                                                 50                    1000

                                                                          CÓDIGO                 AR6501320




                                              Llave plástica para arandelas 9900009, AR6501318, AR6501319,
                                              AR6501320, AR6520100 y AR6520101.




                                                                                 50                    1000

                                                                          CÓDIGO                   9900008




                           Tel. 902 300 101 · Fax +34 963 972 988. koala@koala-sa.es · www.koala-sa.es
148
      PORTALÁMPARAS
      PORTALÁMPARAS HALÓGENOS TENSIÓN RED

      Escuadras Metálicas G9


                                                                Para portalámparas modelos: 5601, 5602, 5610, E709000,
                                                                92A6600, 929XXXX. Fijación mediante 2 agujeros O3.5 mm. con
                                                                distancia entre centros de 11.6 mm.


                                                                                                   50                      500

                                                                                            CÓDIGO                  AR6520001




                                                                Para portalámparas modelos: 5601, 5602, 5610, E709000,
                                                                92A6600, 929XXXX. Fijación con rosca M10x1.




                                                                                                   100                     500

                                                                                            CÓDIGO                  AR6520002




                                                                Para portalámparas modelos: 5601, 5602, 5610, E709000,
                                                                92A6600, 929XXXX. Fijación con rosca M10x1, con aislador para
                                                                luminarias móviles o ajustables.



                                                                                                   50                      500

                                                                                            CÓDIGO                  AR6520006




                                                                Para portalámparas modelos: 5601, 5602, 5610, E709000,
                                                                92A6600, 929XXXX. Fijación con rosca M10x1, con aislador para
                                                                luminarias móviles o ajustables.



                                                                                                   50                      500

                                                                                            CÓDIGO                  AR6520010




                                                                Para portalámparas modelos: 5601, 5602, 5610, E709000,
                                                                92A6600, 929XXXX. Fijación con tornillos M3. Distancia entre
                                                                centros 23 mm.



                                                                                                   50                      1000

                                                                                            CÓDIGO                  AR6520004




      Tel. 902 300 101 · Fax +34 963 972 988. koala@koala-sa.es · www.koala-sa.es
PORTALÁMPARAS                          149
                PORTALÁMPARAS HALÓGENOS TENSIÓN RED

Escuadras Metálicas G9


                                            Para portalámparas modelos: 5601, 5602, 5610, E709000,
                                            92A6600, 929XXXX. Fijación con tornillos M3. Distancia entre
                                            centros 23 mm.


                                                                               50                      500

                                                                        CÓDIGO                  AR6520005




                                            Para portalámparas modelos: 5601, 5602, 5610, E709000,
                                            92A6600, 929XXXX. Con fleje sujetatulipas.




                                                                               100                     500

                                                                        CÓDIGO                     9244300




                                            Para portalámparas modelos: 5601, 5602, 5610, E709000,
                                            92A6600, 929XXXX.




                                                                               50                      500

                                                                        CÓDIGO                     92320M0




                                            Capuchón para portalámparas 9900001.




                                                                               50                      500

                                                                        CÓDIGO                     9900013




                                            Soporte metal niquelado con fijación M10x1 para portalámparas
                                            9900001 y 9900002.




                                                                               50                      1000

                                                                        CÓDIGO                     9900026




                         Tel. 902 300 101 · Fax +34 963 972 988. koala@koala-sa.es · www.koala-sa.es
150
      PORTALÁMPARAS
      PORTALÁMPARAS HALÓGENOS TENSIÓN RED

      Escuadras Metálicas G9


                                                                SQ53-G9
                                                                Para portalámparas modelos: 5601, 5610, E709000, 92A6600,
                                                                929XXXX.



                                                                                                      50                     500

                                                                                              CÓDIGO                  AR6501353




                                                                Cubre-portalámparas roscado cincado blanco.




                                                                                                      100                    500

                                                                                              CÓDIGO                  AR6501327




                                                                Cubre-portalámparas liso niquelado.




                                                                                                      50                     1000

                                                                                              CÓDIGO                     9900005




                                                                Casquillo de sujeción para tubo/tulipa de vidrio. Rosca M10x1. Con
                                                                orificios de ventilación. Montaje: con tornillos autorroscantes M3.
                                                                Para portalámparas base G9, modelo 5600. Material: Zamak.




                                                                                                      100

                                                                                              CÓDIGO                     940P034




      Tel. 902 300 101 · Fax +34 963 972 988. koala@koala-sa.es · www.koala-sa.es
PORTALÁMPARAS                           151
                PORTALÁMPARAS HALÓGENOS TENSIÓN RED

Escuadras Metálicas G9



                                            Fleje para casquillo de sujeción. Fijación a presión. Para
                                            portalámparas base G9, modelo 5600. Material: Fleje AC92 x 0.6
                                            mm. L/F CK67 Recocido. Acabado: Templado, revenido y niquelado.




                                                                               100

                                                                        CÓDIGO                    949C034




                         Tel. 902 300 101 · Fax +34 963 972 988. koala@koala-sa.es · www.koala-sa.es
152
        PORTALÁMPARAS
        PORTALÁMPARAS HALÓGENOS TENSIÓN RED

       Portalámparas GZ10 y GU10
      250V. 2A. T250           FPFP20: Cable doble aislamiento teflón T180º. AWG20 (0.61 mm2). SIL75: Cable silicona T180º. 0.75mm2.
      Material esteatita.      TF20: Cable teflón T180º. AWG20 (0.61 mm2)




                                                                       5500 GU10.
                                                                       4A - 250V - T250.
                                                                       Material: Esteatita. Para aplicaciones en clase II.




        TIPO CABLE                                                                         LONGITUD                                CÓDIGO
       FPFP20                                                                                 25 cm.           25      500       AR3360250



                                                                       5500 GU10 SQ22.
                                                                       4A - 250V - T250.
                                                                       Material: Esteatita. Para aplicaciones en clase II.
                                                                       Montado con escuadra M10x1.




        TIPO CABLE                                                                         LONGITUD                                CÓDIGO
       FPFP20                                                                                 25 cm.           25      500       AR3360252



                                                                       5500 GZ10.
                                                                       4A - 250V - T250.
                                                                       Material: Esteatita. Para aplicaciones en clase II. Fijación con
                                                                       tornillos M3.




        TIPO CABLE                                                                         LONGITUD                                CÓDIGO
       FPFP20                                                                                 20 cm.           25      500       AR3460200
       FPFP20                                                                                 25 cm.           25      500       AR3460250
       FPFP20                                                                                 50 cm.           25      500       AR3460500
       FPFP20                                                                                 100 cm.          25      500       AR3461000




        Tel. 902 300 101 · Fax +34 963 972 988. koala@koala-sa.es · www.koala-sa.es
PORTALÁMPARAS                          153
                          PORTALÁMPARAS HALÓGENOS TENSIÓN RED

  Portalámparas GZ10 y GU10


                                                          5500 GZ10 SQ22.
                                                          4A - 250V - T250.
                                                          Material: Esteatita. Para aplicaciones en clase II. Montado en
                                                          escuadra M10x1.




  TIPO CABLE                                                                  LONGITUD                             CÓDIGO
  FPFP20                                                                         25 cm.          25         500   AR3460252
  FPFP20                                                                         50 cm.          25         500   AR3460502



                                                          5510 GU10.
                                                          4A - 250V - T250.
                                                          Material: Esteatita. Fijación con tornillos M3.




TIPO CABLE     LONGITUD                    CÓDIGO        TIPO CABLE           LONGITUD                              CÓDIGO
  SIL75         25 cm.      25   500      AR3510250        FPFP20                25 cm.          25         500   AR3540250
  SIL75         60 cm.      25   500      AR3510600        FPFP20                60 cm.          25         500   AR3540600




                                                          5510 GZ10.
                                                          4A - 250V - T250.
                                                          Material: Esteatita. Fijación con tornillos M3.




 TIPO CABLE    LONGITUD                    CÓDIGO         TIPO CABLE          LONGITUD                              CÓDIGO
   SIL75        25 cm.      25   500      AR3610250       TF20. Bicolor.         50 cm.          25         500   AR3640503
    TF20        25 cm.      25   500      AR3640250       TF20. Bicolor.         60 cm.          25         500   AR3640600
    TF20        40 cm.      25   500      AR3640403       TF20. Bicolor.        120 cm.          25         500   AR3641203




                                       Tel. 902 300 101 · Fax +34 963 972 988. koala@koala-sa.es · www.koala-sa.es
154
      PORTALÁMPARAS
      PORTALÁMPARAS HALÓGENOS TENSIÓN RED

      Portalámparas GZ10 y GU10


                                                                    H4. GZ10.
                                                                    2A - 250V - T250.
                                                                    Material: Esteatita.




                                                                    TIPO CABLE             LONGITUD                           CÓDIGO
                                                                TF20                        20 cm.        25     500          990420C
                                                                TF20                        30 cm.        25     500          990430C
                                                                TF20                        40 cm.        25     500          990440C
                                                                TF20                        60 cm.        25     500          990460C
                                                                TF20                        100 cm.       25     500          990410C




                                                                    GZ10.
                                                                    2A - 250V - T240.
                                                                    Material: Esteatita. Para aplicaciones clase II. Conexión automática
                                                                    para cables rígidos o flexibles de 0.5 1.5 mm2. Con terminales de
                                                                    latón.
                                                                         11




                                                                                                          50                      500

                                                                                                      CÓDIGO                  9714301




                                                                    GZ10
                                                                    2A - 250V - T250.
                                                                    Material: Esteatita. Capuchón con presacable para aplicaciones con
                                                                    clase II.




                                                 TIPO CABLE                                LONGITUD                          CÓDIGO
                                                SIL 180º 0.75mm . Doble aislamiento. 16 cm.
                                                                2                                         100    400         E710016




      Tel. 902 300 101 · Fax +34 963 972 988. koala@koala-sa.es · www.koala-sa.es
PORTALÁMPARAS                   155
                            PORTALÁMPARAS HALÓGENOS TENSIÓN RED

Portalámparas R7s metálicos
                               SIV75: Cable silicona + fibria de vidrio T180º. 0.75mm2.
                               TF20: Cable teflón FEP T180º. AWG20 (0.61mm2).
250V. 6A. T1 350º              PT75: Cable teflón PTFE T250º, 0.75mm2.
                               FPFP20: Cable doble aislamiento FEP T180º AWG20 (0.61mm2).




                                                                                            5100.
                                                                                            Cuerpo + tuerca.

                                                                                                   100              1000

                                                                                            CÓDIGO             AR3000000
                                                                                            Tuerca suelta.     AR3000001




CÓMO REALIZAR SU PEDIDO
Se sirve el cuerpo del portalámparas más la tuerca por un lado y el contacto
cableado por otro.

Al cursar el pedido debe especificar tipo de cable SIV75 (silicona recubierta de fibra
de vidrio T180ºC) o TF20 (teflón FEP T180ºC AWG20)
Las longitudes standard de cable se detallan en la página siguiente.

Si desea que le enviemos el portalámparas ya montado con el cable o con las
escuadras especifíquelo al cursar el pedido.




INSTRUCCIONES DE MONTAJE
El portalámparas 5100 presenta una mayor rapidez y sencillez para su montaje a la
escuadra de fijación al no tener que pasar el cable a través de la escuadra y de la
tuerca.

La tuerca de fijación puede montarse con atornilladores eléctricos o neumáticos,
reduciendose el tiempo de montaje.
ATENCIÓN: Max. par de torsión 2.5 Nm.

El montaje del cable con el contacto es sencillo una vez el cuerpo del portalámparas
está fijo en la escuadra, la tracción del cable se debe efectuar según el eje del
portalámparas.

El bloqueo del conductor se produce automáticamente gracias a las dos aletas de
retención del contacto.




                                              Tel. 902 300 101 · Fax +34 963 972 988. koala@koala-sa.es · www.koala-sa.es
156
        PORTALÁMPARAS
        PORTALÁMPARAS HALÓGENOS TENSIÓN RED

       Portalámparas R7s metálicos




      Nota: Estos códigos se refieren sólo al contacto más el cable.


       TIPO CABLE      LONGITUD                             CÓDIGO      TIPO CABLE     LONGITUD                            CÓDIGO
          SIV 75         20 cm.         100     500        AR3002020        TF20          20 cm.        100    500        AR3004020
          SIV 75         25 cm.         100     500        AR3002025        TF20          25 cm.        25     500        AR3004025
          SIV 75         40 cm.         100     500        AR3002040        TF20          30 cm.        25     500        AR3004030
          SIV 75         50 cm.          25     500        AR3002050        TF20          40 cm.        25     500        AR3004040
          SIV 75         60 cm.          25     500        AR3002060        TF20          45 cm.        25     500        AR3004045
          SIV 75         80 cm.          25     500        AR3002080        TF20          50 cm.        25     500        AR3004050
          SIV 75         100 cm.         25     500        AR3002100        TF20          60 cm.        25     500        AR3004060
          SIV 75         130 cm.         25     500        AR3002130        TF20          80 cm.        25     500        AR3004080
          SIV 75         160 cm.         25     500        AR3002160        TF20         100 cm.        25     500        AR3004100
          SIV 75         200 cm.         25     500        AR3002200        TF20         130 cm.        25     500        AR3004130
                                                                            TF20         160 cm.        25     500        AR3004160
                                                                            TF20         200 cm.        25     500        AR3004200
                                                                            TF20         220 cm.        25     500        AR3004220



      ESCUADRAS SUELTAS




                                                                       SOPORTE SQ53.
                                                                       Escuadra para fijación del portalámparas 5100 para bombillas
                                                                       halógenas lineales de 118 mm.



                                                                                                                            CÓDIGO
                                                                                                        50     800          470SQ50




        Tel. 902 300 101 · Fax +34 963 972 988. koala@koala-sa.es · www.koala-sa.es
PORTALÁMPARAS                        157
                        PORTALÁMPARAS HALÓGENOS TENSIÓN RED

Portalámparas R7s metálicos




                                                         SOPORTE SQ54.
                                                         Escuadra para fijación del portalámparas 5100 para bombillas
                                                         halógenas lineales de 78 mm.


                                                                                                              CÓDIGO
                                                                                            100     800       470SQ52




                                                         5100 MONTADOS EN ESCUADRA SQ54.
                                                         Escuadra corta para lámpara 78 mm.



TIPO CABLE   LONGITUD                 CÓDIGO              TIPO CABLE      LONGITUD                           CÓDIGO
  SIV 75       20 cm.    25   500    AR3020203                TF20           20 cm.          25     500     AR3040404
  SIV 75       25 cm.    25   500    AR3020253                TF20           40 cm.          25     500     AR3040403




                                                         5100 MONTADOS EN ESCUADRA SQ53.
                                                         Escuadra larga para lámpara118 mm.



TIPO CABLE   LONGITUD                  CÓDIGO             TIPO CABLE      LONGITUD                           CÓDIGO
  SIV 75       25 cm.    25   500    AR3020252                TF20           40 cm.          25     500     AR3040402
  SIV 75       75 cm.    25   500    AR3020752
  SIV 75      100 cm.    25   500    AR3021002




                                                         5120.
                                                         250V. 6A. T1 350ºC.
                                                         Portalámparas para aplicaciones en clase II.


                                                          TIPO CABLE      LONGITUD                           CÓDIGO
                                                             FPFP20          25 cm.          25     500     AR3160250
                                                             FPFP20          50 cm.          25     500     AR3160500
                                                             FPFP20          80 cm.          25     500     AR3160800
                                                             PT75            25 cm.          25     500     AR3180250




                                    Tel. 902 300 101 · Fax +34 963 972 988. koala@koala-sa.es · www.koala-sa.es
158
      PORTALÁMPARAS
      PORTALÁMPARAS HALÓGENOS TENSIÓN RED

      Portalámparas R7s metálicos



                                                                  5120 MONTADOS EN ESCUADRA SQ53.
                                                                  Escuadra larga para lámpara118 mm.



                                                                      TIPO CABLE   LONGITUD                         CÓDIGO
                                                                        FPFP20        25 cm.          25     500   AR3160252




                                                                  5120 MONTADOS EN ESCUADRA SQ54.
                                                                  Escuadra corta para lámpara 78 mm.



                                                                      TIPO CABLE    LONGITUD                        CÓDIGO
                                                                        FPFP20        25 cm.          25     500   AR3160253




                                                                  A10.
                                                                  6A. 250V. T300
                                                                  Cuerpo de latón niquelado. Aislante esteatita.
                                                                         03




                                                                      TIPO CABLE    LONGITUD                       CÓDIGO
                                                                        TF20          20 cm.          25     400   92A100T
                                                                        TF20          70 cm.          25     300   92A070T




                                                                  A10.
                                                                  1500W. 250V. T250
                                                                  Cuerpo de latón niquelado. Aislante esteatita.




                                                         TIPO CABLE                 LONGITUD                       CÓDIGO
                                                         FEP AWG18 STYLE 1332UL       30 cm.          25     200   92A030U
                                                         FEP AWG18 STYLE 1332UL       50 cm.          25     200   92A050U




      Tel. 902 300 101 · Fax +34 963 972 988. koala@koala-sa.es · www.koala-sa.es
PORTALÁMPARAS                    159
                        PORTALÁMPARAS HALÓGENOS TENSIÓN RED

Portalámparas R7s metálicos



                                                           H2.
                                                           6A. 250V. T300
                                                           Cuerpo de latón niquelado. Aislante esteatita.
                                                                 03




TIPO CABLE   LONGITUD                    CÓDIGO             TIPO CABLE         LONGITUD                     CÓDIGO
   SIV75      20 cm.     25    1000      992520V                 TF20           20 cm.         25    1000   992520T
   SIV75      25 cm.     25    1000      992525V                 TF20           30 cm.         25    1000   992530T
   SIV75      30 cm.     25    1000      992530V                 TF20           40 cm.         25    1000   992540T
   SIV75      50 cm.     25    1000      992550V                 TF20           50 cm.         25    1000   992550T
   SIV75      60 cm.     25    1000      992560V                 TF20           60 cm.         25    1000   992560T
   SIV75      100 cm.    25    1000      992595V                 TF20           70 cm.         25    1000   992570T
   SIV75      130 cm.    25    1000      992513V                 TF20           80 cm.         25    1000   992580T
                                                                 TF20           190 cm.        25    1000   992519T
                                                                 TF20           220 cm.        25    1000   992522T




                                                           6A. 250V. T300
                                                           Cuerpo de latón niquelado. Aislante esteatita.




TIPO CABLE   LONGITUD                     CÓDIGO            TIPO CABLE         LONGITUD                     CÓDIGO
SIV 75        25 cm.     100   700        E702025            TF20               25 cm.        100     500   E703025
SIV 75        60 cm.     100   600        E702060            TF20               50 cm.        100     500   E703050
                                                             TF20               100 cm.       100     500   E703100
                                                             TF20       Azul    50 cm.        100     400   E70405A
                                                             TF20 Marrón        50 cm.        100     400   E70405M
                                                             TF20       Azul    80 cm.        100     400   E70408A
                                                             TF20 Marrón        80 cm.        100     500   E70408M




                                      Tel. 902 300 101 · Fax +34 963 972 988. koala@koala-sa.es · www.koala-sa.es
160
       PORTALÁMPARAS
       PORTALÁMPARAS HALÓGENOS TENSIÓN RED

      Portalámparas R7s en esteatita

      250V. 6A. T250      11




                                                                   5200.
                                                                   Cable con terminal latón. Fijación con tornillos M3.
                                                                        21




                                                                     TIPO CABLE      LONGITUD                              CÓDIGO
                                                                       SIV 75          25 cm.         100     500         AR3220250
                                                                       SIV 75          75 cm.         100     500         AR3220750
                                                                       SIV 75         100 cm.         100     500         AR3221000



      MONTADOS CON ESCUADRAS



                                                                   5200 / SQ70
                                                                   Montado en escuadra metálica.
                                                                   Fijación mediante agujeros para tornillos M4.




                                                                     TIPO CABLE      LONGITUD                              CÓDIGO
                                                                       SIV 75          15 cm.         100     500         AR3220158
                                                                       SIV 75          25 cm.         100     500         AR3220258

                                                                   Escuadra suelta SQ70               100      -          AR3009070




                                                                   5200 / SQ60
                                                                   Montado en escuadra metálica.
                                                                   Fijación mediante agujeros para tornillos M4.




                                                                     TIPO CABLE      LONGITUD                              CÓDIGO
                                                                        SIV75          25 cm.         100     500         AR3220251
                                                                        PT75           25 cm.         100     500         AR3280251

                                                                   Escuadra suelta SQ60               100      -          AR3009060




       Tel. 902 300 101 · Fax +34 963 972 988. koala@koala-sa.es · www.koala-sa.es
PORTALÁMPARAS                      161
                 PORTALÁMPARAS HALÓGENOS TENSIÓN RED

Portalámparas R7s en esteatita



                                                 5200 / SQ62
                                                 Montado en escuadra metálica.
                                                 Fijación mediante agujeros para tornillos M4.




                                                  TIPO CABLE      LONGITUD                        CÓDIGO
                                                     SIV 75         25 cm.        100     500    AR3220252

                                                 Escuadra suelta SQ62              100      -    AR3009062




                                                 5200 / SQ62R
                                                 Montado en escuadra metálica.
                                                 Fijación mediante agujeros para tornillos M4.




                                                  TIPO CABLE     LONGITUD                         CÓDIGO
                                                     SIV75          25 cm.        100     500    AR3220254




                                                 5200 / SQ64
                                                 Montado en escuadra metálica.
                                                 Fijación mediante agujeros para tornillos M4.




                                                  TIPO CABLE     LONGITUD                         CÓDIGO
                                                     SIV75          25 cm.        100     500    AR3220257

                                                 Escuadra suelta SQ64              100      -    AR3009064




                            Tel. 902 300 101 · Fax +34 963 972 988. koala@koala-sa.es · www.koala-sa.es
162
       PORTALÁMPARAS
       PORTALÁMPARAS HALÓGENOS BAJA TENSIÓN

       Portalámparas Halógenos Baja Tensión
                                                   SIL75: Cable silicona 0.75 mm. y 180º.
      BASE G4. 24V. 4A. T1 220º                    TF20: Cable teflón FEP T180º. AWG20.
      Material: PPS                                TF22: Cable teflón FEP T180º. AWG22.
                                                   PT75: Cable teflón PTFE T250º, 0.75mm2.




                                                                      5420.
                                                                      Conexión con tornillos M3.




                                                                        TIPO CABLE    LONGITUD                       CÓDIGO
                                                                           SIL75         12.5 cm.      25    500    AR3701012
                                                                           SIL75             16 cm.    25    500    AR3701016




                                                                    5421.
                                                                    Para empotrar en luminarias.




                                                                      TIPO CABLE     LONGITUD                       CÓDIGO
                                                                         SIL75         12.5 cm.       25    500    AR3711012
                                                                         SIL75          15 cm.        25    500    AR3711015
                                                                         SIL75          50 cm.        25    500    AR3711050




        Tel. 902 300 101 · Fax +34 963 972 988. koala@koala-sa.es · www.koala-sa.es
PORTALÁMPARAS                     163
                       PORTALÁMPARAS HALÓGENOS BAJA TENSIÓN

Portalámparas Halógenos Baja Tensión




                                                        5423.
                                                        Para empotrar en luminarias.




                                                          TIPO CABLE     LONGITUD                       CÓDIGO
                                                         SIL75 Negro       12.5 cm.        25    500   AR3731012
                                                             SIL75          16 cm.         25    500   AR3731016
                                                         SIL75 Beige        16 cm.         25    500   AR37A1016




                                                        5430E.
                                                        Para insertar en tubos Ø7.7    7.8 mm.




TIPO CABLE   LONGITUD                  CÓDIGO             TIPO CABLE     LONGITUD                       CÓDIGO
  SIL75       12.5 cm.   25   500    AR3771012               TF20          12.5 cm.        25    500   AR3774012
  SIL75       15 cm.     25   500    AR3771015               TF20           30 cm.         25    500   AR3774030
                                                             TF20           40 cm.         25    500   AR3774040
                                                             TF20           50 cm.         25    500   AR3774050
                                                             TF20           60 cm.         25    500   AR3774060
                                                             TF20           70 cm.         25    500   AR3774070
                                                             TF20           80 cm.         25    500   AR3774080
                                                             TF20           85 cm.         25    500   AR3774085
                                                             TF20          100 cm.         25    500   AR3774100
                                                             TF20          200 cm.         25    500   AR3774200




                                    Tel. 902 300 101 · Fax +34 963 972 988. koala@koala-sa.es · www.koala-sa.es
164
      PORTALÁMPARAS
      PORTALÁMPARAS HALÓGENOS BAJA TENSIÓN

      Portalámparas Halógenos Baja Tensión




                                                                    A70.
                                                                    Para insertar en tubos Ø7.7   7.8 mm.




                                                   TIPO CABLE                       LONGITUD                      CÓDIGO
                                                  TF20            Transparente         10 cm.        25     500   997009T
                                                  TF20            Transparente         20 cm.        25     500   997020T
                                                  TF20            Transparente         50 cm.        25     500   997050T
                                                  TF20            Transparente         60 cm.        25     500   997060T


                                                   TIPO CABLE                       LONGITUD                      CÓDIGO
                                                  TF22           Azul - Marrón         20 cm.        25     500   997020B
                                                  TF22           Azul - Marrón         30 cm.        25     500   997030B
                                                  TF22           Azul - Marrón         40 cm.        25     500   997040B
                                                  TF22           Azul - Marrón         50 cm.        25     500   997050B
                                                  TF22           Azul - Marrón         60 cm.        25     500   997060B
                                                  TF22           Azul - Marrón         70 cm.        25     500   997070B
                                                  TF22           Azul - Marrón         80 cm.        25     500   997080B
                                                  TF22           Azul - Marrón         90 cm.        25     500   997090B
                                                  TF22           Azul - Marrón        110 cm.        25     500   997011B
                                                  TF22           Azul - Marrón        120 cm.        25     500   997012B
                                                  TF22           Azul - Marrón        130 cm.        25     500   997013B
                                                  TF22           Azul - Marrón        140 cm.        25     500   997014B
                                                  TF22           Azul - Marrón        200 cm.        25     500   997099B
                                                  TF22    Transparente - Negro         70 cm.        25     500   997070N
                                                  TF22    Transparente - Negro         90 cm.        25     500   997090N
                                                  TF22    Transparente - Negro        110 cm.        25     500   997011N
                                                  TF22    Transparente - Negro        120 cm.        25     500   997012N
                                                  TF22    Transparente - Negro        130 cm.        25     500   997013N
                                                  TF22    Transparente - Negro        140 cm.        25     500   997014N




      Tel. 902 300 101 · Fax +34 963 972 988. koala@koala-sa.es · www.koala-sa.es
PORTALÁMPARAS                   165
              PORTALÁMPARAS HALÓGENOS BAJA TENSIÓN

Portalámparas Halógenos Baja Tensión

                                                A60.
                                                Para fijar con tornillos M3.




                                                 TIPO CABLE        LONGITUD                      CÓDIGO
                                                     SIL75             15 cm.       25   500     996015S
                                                     SIL75             40 cm.       25   500     996040S
                                                     SIL75             50 cm.       25   500     996050S
                                                     SIL75             80 cm.       25   500     996080S




                                                A61.




                                                 TIPO CABLE         LONGITUD                     CÓDIGO
                                                     SIL75             15 cm.       25   500     996115S
                                                     SIL75             50 cm.       25   500     996150S




                                                A62.
                                                Para insertar en luminarias.




                                                 TIPO CABLE         LONGITUD                     CÓDIGO
                                                     SIL75             15 cm.       25   500     996215S
                                                     SIL75             50 cm.       25   500     996230S




                                                Camisa roscada para 5430E y A70.




                                                                                   50               500

                                                                               CÓDIGO          AR3790010




                           Tel. 902 300 101 · Fax +34 963 972 988. koala@koala-sa.es · www.koala-sa.es
166
      PORTALÁMPARAS
      PORTALÁMPARAS HALÓGENOS BAJA TENSIÓN

      Portalámparas Halógenos Baja Tensión


                                                                Arandela para camisa AR3790010.




                                                                                                  50        500

                                                                                           CÓDIGO      AR3790020




                                                                Llave para arandela AR3790020.




                                                                                                  50        500

                                                                                           CÓDIGO      AR3790030




      Tel. 902 300 101 · Fax +34 963 972 988. koala@koala-sa.es · www.koala-sa.es
PORTALÁMPARAS                          167
                    PORTALÁMPARAS HALÓGENOS BAJA TENSIÓN

Portalámparas Halógenos Baja Tensión



                                                        5300.
                                                        10A. 24V. T300
                                                        Fijación con tornillos M3. Contactos dobles con niquel puro.
                                                        Casquillos G5·3, GX5·3, GX6·35, GZ6·35.
                                                             03




TIPO CABLE   LONGITUD                 CÓDIGO             TIPO CABLE        LONGITUD                           CÓDIGO
  SIL75       16 cm.    25   500    AR4010160                TF20            18 cm.         25      500     AR4040180
  SIL75       30 cm.    25   500    AR4010300                TF20            20 cm.         25      500     AR4040200
  SIL75       40 cm.    25   500    AR4010400                TF20            25 cm.         25      500     AR4040250
  SIL75       50 cm.    25   500    AR4010500                TF20            30 cm.         25      500     AR4040300
  SIL75       75 cm.    25   500    AR4010750                TF20            35 cm.         25      500     AR4040350
  SIL75       100 cm.   25   500    AR4011000                TF20            40 cm.         25      500     AR4040400
                                                             TF20            50 cm.         25      500     AR4040500
TIPO CABLE   LONGITUD                 CÓDIGO                 TF20            60 cm.         25      500     AR4040600
  PT75        50 cm.    25   500    AR40A0500                TF20            70 cm.         25      500     AR4040700
                                                             TF20            75 cm.         25      500     AR4040750
                                                             TF20            80 cm.         25      500     AR4040800
                                                             TF20            85 cm.         25      500     AR4040850
                                                             TF20           100 cm.         25      500     AR4041000
                                                             TF20           120 cm.         25      500     AR4041200
                                                             TF20           150 cm.         25      500     AR4041500
                                                             TF20           160 cm.         25      500     AR4041600
                                                             TF20           180 cm.         25      500     AR4041800
                                                             TF20           190 cm.         25      500     AR4041900
                                                             TF20           220 cm.         25      500     AR4042200
                                                             TF20           250 cm.         25      500     AR4042500




                                   Tel. 902 300 101 · Fax +34 963 972 988. koala@koala-sa.es · www.koala-sa.es
168
      PORTALÁMPARAS
      PORTALÁMPARAS HALÓGENOS BAJA TENSIÓN

      Portalámparas Halógenos Baja Tensión

      5300 MONTADOS EN ESCUADRA




                                                                   SQ30/1




      TIPO CABLE    LONGITUD                     CÓDIGO              TIPO CABLE      LONGITUD                CÓDIGO
         SIL75        12.5 cm.     25    500    AR4010121               TF20          12.5 cm.   25   500   AR4040121
         SIL75         16 cm.      25    500    AR4010161               TF20           20 cm.    25   500   AR4040201
                                                                        TF20           40 cm.    25   500   AR4040401
      TIPO CABLE    LONGITUD                     CÓDIGO                 TF20           75 cm.    25   500   AR4040751

         PT75          50 cm.      25    500    AR40A050A




                                                                    SQ30 A/1.




                                                                     TIPO CABLE      LONGITUD                CÓDIGO
                                                                       SIL75          12.5 cm.   25   500   AR4010122
                                                                        TF20          60 cm.     25   500   AR4040602




                                                                    SQ30/A - A/2




                                                                     TIPO CABLE      LONGITUD                CÓDIGO
                                                                        TF20           70 cm.    25   500   AR4040709
                                                                        TF20           80 cm.    25   500   AR4040809
                                                                        TF20          175 cm.    25   500   AR4041759




       Tel. 902 300 101 · Fax +34 963 972 988. koala@koala-sa.es · www.koala-sa.es
PORTALÁMPARAS                      169
                    PORTALÁMPARAS HALÓGENOS BAJA TENSIÓN

Portalámparas Halógenos Baja Tensión



                                                         5300/D
                                                         Fijación con tornillos M3. Esteatita.
                                                         Casquillos G5·3, GX5·3, GX6·35, GZ6·35.
                                                         Contactos dobles con latón niquelado.
                                                              03




                                                          TIPO CABLE       LONGITUD                          CÓDIGO
                                                              SIL75           16 cm.        25     500     AR4080160
                                                              SIL75           25 cm.        25     500     AR4080250




                                                         5310/5
                                                         Casquillos G5·3 - GX5·3.
                                                              03




TIPO CABLE   LONGITUD                  CÓDIGO             TIPO CABLE       LONGITUD                          CÓDIGO
  SIL75       12.5 cm.   25   500    AR4110120                TF20            20 cm.        25     500     AR4140200
  SIL75       16 cm.     25   500    AR4110160                TF20            30 cm.        25     500     AR4140300
                                                              TF20            60 cm.        25     500     AR4140600
                                                              TF20            75 cm.        25     500     AR4140750
                                                              TF20           100 cm.        25     500     AR4141000
                                                              TF20           175 cm.        25     500     AR4141750




                                                         5310/5/GU
                                                         Con muelle GU de fijación de lámpara. Casquillo GU5·3.
                                                              03




TIPO CABLE   LONGITUD                  CÓDIGO             TIPO CABLE       LONGITUD                          CÓDIGO
  SIL75       12.5 cm.   25   500    AR4110128                TF20            50 cm.        25     500     AR4140508
  SIL75       16 cm.     25   500    AR4110168                TF20            70 cm.        25     500     AR4140708
                                                              TF20           170 cm.        25     500     AR4141708




                                    Tel. 902 300 101 · Fax +34 963 972 988. koala@koala-sa.es · www.koala-sa.es
170
      PORTALÁMPARAS
      PORTALÁMPARAS HALÓGENOS BAJA TENSIÓN

      Portalámparas Halógenos Baja Tensión



                                                                  5311.
                                                                  Fijación con tornillos M3.
                                                                  Casquillos G4, GZ4 (4A 24V), GX·5.3, G6·3.5, GY·6.35.
                                                                       03




                                                                   TIPO CABLE        LONGITUD                             CÓDIGO
                                                                       TF20            12.5 cm.      25     500      AR4240120

       TIPO CABLE     LONGITUD                     CÓDIGO              TF20             20 cm.       25     500      AR4240200

          SIL75        12.5 cm.     25    500    AR4210120             TF20             40 cm.       25     500      AR4240400

          SIL75         25 cm.      25    500    AR4210250             TF20             50 cm.       25     500      AR4240500

          SIL75         75 cm.      25    500    AR4210750             TF20             60 cm.       25     500      AR4240600
                                                                       TF20             70 cm.       25     500      AR4240700
                                                                       TF20             75 cm.       25     500      AR4240750
                                                                       TF20            100 cm.       25     500      AR4241000
                                                                       TF20            110 cm.       25     500      AR4241100
                                                                       TF20            120 cm.       25     500      AR4241200
                                                                       TF20            150 cm.       25     500      AR4241500
                                                                       TF20            175 cm.       25     500      AR4241750
                                                                       TF20            200 cm.       25     500      AR4242000
                                                                       TF20            215 cm.       25     500      AR4242150
                                                                       TF20            220 cm.       25     500      AR4242200




                                                                  5311/GU.
                                                                  Fijación con tornillos M3.
                                                                  Casquillo GU·5.3.
                                                                       03




                                                                   TIPO CABLE        LONGITUD                             CÓDIGO
                                                                       TF20             10 cm.       25     500      AR4240108
                                                                       TF20             16 cm.       25     500      AR4240168




      Tel. 902 300 101 · Fax +34 963 972 988. koala@koala-sa.es · www.koala-sa.es
PORTALÁMPARAS                      171
              PORTALÁMPARAS HALÓGENOS BAJA TENSIÓN

Portalámparas Halógenos Baja Tensión



                                                5320.
                                                Conexión con tornillos M3.
                                                Casquillos G4 (4A 24V), GX5.3, G6·35, GY6·35.
                                                     03




                                                 TIPO CABLE       LONGITUD                       CÓDIGO
                                                    SIL75           12.5 cm.      25     500    AR4310120
                                                    SIL75            16 cm.       25     500    AR4310160
                                                    SIL75            20 cm.       25     500    AR4310200
                                                    SIL75            25 cm.       25     500    AR4310250
                                                    SIL75            30 cm.       25     500    AR4310300
                                                    SIL75            50 cm.       25     500    AR4310500
                                                    SIL75            80 cm.       25     500    AR4310800
                                                    SIL75           200 cm.       25     500    AR4312000




                                                5320/A.
                                                Conexión con tornillos M3.
                                                Casquillos G4 (4A 24V), GX5.3, G6·35, GY6·35.
                                                     03




                                                 TIPO CABLE       LONGITUD                       CÓDIGO
                                                    SIL75           12.5 cm.      25     500    AR4310121
                                                    SIL75            20 cm.       25     500    AR4310201




                                                Casquillos G4, GX5.3, G6·35.




                                                 TIPO CABLE       LONGITUD                        CÓDIGO
                                                    SIL75            15 cm.       50     1000     E753150
                                                    SIL75            25 cm.       50     1000     E753250




                           Tel. 902 300 101 · Fax +34 963 972 988. koala@koala-sa.es · www.koala-sa.es
172
      PORTALÁMPARAS
      PORTALÁMPARAS HALÓGENOS BAJA TENSIÓN

      Portalámparas Halógenos Baja Tensión



                                                                  P54.
                                                                  Casquillos G6, 35-GY6, 35. 10A/24V. IP20
                                                                       03




                                                                   TIPO CABLE       LONGITUD                        CÓDIGO
                                                                       TF20           20 cm.          25     2000   92P540T
                                                                       TF20           75 cm.          25     1000   92P547T




                                                                  P80.
                                                                  Casquillos G6, 35-GY6, 35. 10A/24V. IP20
                                                                       03




                                                                   TIPO CABLE       LONGITUD                        CÓDIGO
                                                                       TF20           20 cm.          25     1000   92P80PT




                                                                  P65.
                                                                  Casquillos G5·3, GX5.3, 8A/24V.
                                                                       03




                                                                   TIPO CABLE       LONGITUD                        CÓDIGO
                                                                       TF20           20 cm.          25     2000   92P650T




                                                                  P75.
                                                                  T350ºC.




                                                                   TIPO CABLE       LONGITUD                        CÓDIGO
                                                                    SIN CABLE                         25     2500   92P7500
                                                                      SIL75           15 cm.          25     1000   92P7515




      Tel. 902 300 101 · Fax +34 963 972 988. koala@koala-sa.es · www.koala-sa.es
PORTALÁMPARAS                            173
              PORTALÁMPARAS HALÓGENOS BAJA TENSIÓN

Portalámparas Halógenos Baja Tensión



                                                A41.
                                                Cuerpo en esteatita. Doble contacto. Protección de mica.
                                                Casquillos G5.3, G6.35, GU5.3, GX5.3, GY6.35.
                                                Agujeros de fijación M3.
                                                     03




                                                 TIPO CABLE       LONGITUD                            CÓDIGO
                                                     TF20            15 cm.            25   1000      994115T
                                                     TF20            18 cm.            25   1000      994118T
                                                     TF20            20 cm.            25   500       994120T
                                                     TF20            30 cm.            25   500       994130T
                                                     TF20            40 cm.            25   500       994140T
                                                     TF20            50 cm.            25   500       994150T
                                                     TF20            60 cm.            25   500       994160T
                                                     TF20            75 cm.            25   500       994175T
                                                     TF20           110 cm.            25   500       994111T
                                                     TF20           140 cm.            25   500       994114T
                                                     TF20           160 cm.            25   500       994198T
                                                     TF20           180 cm.            25   500       994199T




                                                MUELLE GU 5.3
                                                Para portalámparas A41. Fijación a presión. Acabado templado,
                                                revenido y niquelado.




                                                                                  25                       1000

                                                                           CÓDIGO                    99GU000




                                                A41
                                                Montado en escuadra.
                                                     03




                                                 TIPO CABLE       LONGITUD                            CÓDIGO
                                                     TF20            40 cm.            25   500       994240T
                                                     TF20            50 cm.            25   500       994250T
                                                     TF20            60 cm.            25   500       994260T




                           Tel. 902 300 101 · Fax +34 963 972 988. koala@koala-sa.es · www.koala-sa.es
174
       PORTALÁMPARAS
       PORTALÁMPARAS HALÓGENOS BAJA TENSIÓN

      Soportes para 5300
      SOPORTES SUELTOS
                                                                 SQ30


                                                                                                   100        1000
                                                                                             CÓDIGO      AR4090001




                                                                 SQ31

                                                                                                   100        1000

                                                                                             CÓDIGO      AR4090004




                                                                 SUR 10/1


                                                                                                   100        1000

                                                                                             CÓDIGO      AR4090005




                                                                 SUR 10/1/C


                                                                                                   100        1000

                                                                                             CÓDIGO      AR4090006




                                                                 SUA
                                                                 Soporte en aluminio roscado M10 x 1.


                                                                                                   100        1000

                                                                                             CÓDIGO       47SUA10




                                                                 MUELLE PARA 5310 GU


                                                                                                   100        1000

                                                                                             CÓDIGO      AR4090008




       Tel. 902 300 101 · Fax +34 963 972 988. koala@koala-sa.es · www.koala-sa.es
PORTALÁMPARAS                                 175
              PORTALÁMPARAS FLUORESCENCIA COMPACTA

Portalámparas fluorescencia compacta

                                              721A
                                              G24, GX24. 2A 500V T140.
                                              Con pins antirrotación. Fijación con tornillos M3 o por medio de
                                              capuchones modelo 100. Conexión automática para cables rígidos
                                              de 0.5 1 mm2 .
                                              * Este producto requiere balasto multipotencia y sólo puede ser suministrado a
                                              fabricantes.

                                                    03
                                                                                  50              500 LLAVE CÓDIGO
                                                                                                          d-1      AR4420010
                                                                                                          d-2      AR4420020
                                                                                                          d-3      AR4420030
                                                                                                          q-1      AR4420040
                                                                                                          q-2      AR4420050
                                                                                                          q-3      AR4420060
                                                                                                       q-3-4*      AR4420070
                                                                                                          q-4      AR4420080
                                                                                                          q-5      AR4420090
                                                                                                          q-6      AR4420091
                                                                                                          q-7      AR4420092




                                              724 G24
                                              G24, 2A 500V T140.
                                              Con pestaña para insertar a presión en agujeros de 20x10 mm de
                                              espesor de chapa 0.6 1 mm2 .
                                                    03




                                                                                  50              500 LLAVE CÓDIGO
                                                                                                            d-1    AR4430010
                                                                                                            d-2    AR4430020
                                                                                                            d-3    AR4430030
                                                                                                            q-1    AR4430040
                                                                                                            q-2    AR4430050
                                                                                                            q-3    AR4430060




                                              A50
                                              G24. 2A 250V T140.
                                              Conexión automática para cables rígidos 0.5 1 mm2 . o flexible
                                              de 0.5 0.75 mm2 . con terminal de latón y sistema antirrotación.
                                                    03




                                                                                  50              500 LLAVE CÓDIGO
                                                                                                            d-1      92A50D1
                                                                                                            d-2      92A50D2
                                                                                                            d-3      92A50D3
                                                                                                            q-1      92A50Q1
                                                                                                            q-2      92A50Q2
                                                                                                            q-3      92A50Q3




                           Tel. 902 300 101 · Fax +34 963 972 988. koala@koala-sa.es · www.koala-sa.es
176
       PORTALÁMPARAS
       PORTALÁMPARAS FLUORESCENCIA COMPACTA

      Portalámparas Fluorescencia Compacta



                                                                 G24. 2A 250V T140º.
                                                                 Sistema antirrotación.


                                                                                            50             500 LLAVE           CÓDIGO
                                                                                                                     d-1       E724D13
                                                                                                                     d-2       E724D18
                                                                                                                     d-3       E724D26


      CAPUCHONES PARA PORTALÁMPARAS A50
                                                                 Material: PA66 25% F.V.
                                                                 T140ºC. Fijación automática al portalámparas.




                                                                                                      50                          1000

                                                                                             CÓDIGO                Blanco      9201640




                                                                 Material: PA66 25% F.V.
                                                                 T140ºC. Fijación automática al portalámparas.
                                                                 Con base rectangular a encastrar en un agujero de 20x10 mm.


                                                                                                      50                          1000

                                                                                             CÓDIGO                Blanco      9201660




                                                                 Material: PA66 25% F.V.
                                                                 T140ºC. Fijación automática al portalámparas. Rosca M10x1.



                                                                                                      50                          1000

                                                                                             CÓDIGO                Blanco      9201630
                                                                                              (Con tornillo antigiro) Blanco   920163Z




       Tel. 902 300 101 · Fax +34 963 972 988. koala@koala-sa.es · www.koala-sa.es
PORTALÁMPARAS                            177
                  PORTALÁMPARAS PARA LÁMPARAS DE DESCARGA

 Portalámparas de descarga

                                               SLSL: Cable silicona 0.75 mm. y 180º doble aislamiento.
Material: Esteatita. Tensión de impulso 5KV.   FPFP: Cable teflón AWG 19 0.75 mm. y 180º doble aislamiento.
                                               PTPT: Cable de teflón0.75 mm. y 180º doble aislamiento.




                                                                         5850.
                                                                         2A. 500V. T250º
                                                                         Casquillos GX8.5. Fijación con tornillos M3.
                                                                              03




                                                                           TIPO CABLE       LONGITUD                                CÓDIGO
                                                                               SLSL            25 cm.           25      500    AR7704125




                                                                         5550.
                                                                         2A. 250V. T250º. Casquillos GX10.
                                                                         Fijación con tornillos M3 para aplicaciones en clase II.
                                                                              03




                                                                           TIPO CABLE       LONGITUD                                CÓDIGO
                                                                               SLSL            25 cm.           25      500    AR7701125
                                                                              PTPT             25 cm.           25      500    AR7701325
                                                                              FPFP             25 cm.           25      500    AR7701225




                                                 Tel. 902 300 101 · Fax +34 963 972 988. koala@koala-sa.es · www.koala-sa.es
178
      PORTALÁMPARAS
      PORTALÁMPARAS PARA LÁMPARAS DE DESCARGA

      Portalámparas de descarga



                                                                  5700.
                                                                  4A. 500V.
                                                                  Casquillo G12. Fijación con tornillos M4.
                                                                       03




                                                                    TIPO CABLE       LONGITUD                           CÓDIGO
                                                                       SLSL             25 cm.         25        500   AR7702125




                                                                  5710.
                                                                  4A. 500V.
                                                                  Casquillo GX12-1. Fijación con tornillos M4.
                                                                       03




                                                                    TIPO CABLE       LONGITUD                           CÓDIGO
                                                                       SLSL             25 cm.         25        500   AR7703125




                                                                  6A. 1000V. T300ºC.
                                                                  Casquillo RX7S. Montado en escuadra para lámparas de 70W.
                                                                       03




                                                                    TIPO CABLE       LONGITUD                            CÓDIGO
                                                                       SLSL             25 cm.         25        200    92A4HP0




                                                                  6A. 1000V. T300ºC.
                                                                  Casquillo RX7S. Montado en escuadra para lámparas de 150W.
                                                                       03




                                                                    TIPO CABLE       LONGITUD                            CÓDIGO
                                                                       SLSL             25 cm.         25        200    92A4LHP




      Tel. 902 300 101 · Fax +34 963 972 988. koala@koala-sa.es · www.koala-sa.es

03 portalamparas ok

  • 1.
  • 2.
    80 PORTALÁMPARAS CASQUILLO E14 - E12 - E17 Bakelita de 3 piezas E14: 250V 2A. T190. E12: 75W. 125V . T150. PASTILLAS DE CONEXIÓN E14 - TPMA - T190 7 mm. Conexión automática. Para cables rígidos o flexibles de 0.5 1.5 mm2. Con pestaña antigiro. 100 1000 CÓDIGO Negro AR0100100 E14 - UNIVERSAL - T190 7 mm. Conexión con tornillos. Para cables rígidos o flexibles de 0.5 1.5 mm2. Con pestaña antigiro. 100 1000 CÓDIGO Negro AR0500200 E12 - STANDARD - T150 10 mm. Conexión con tornillos. Para cables rígidos o flexibles AWG18. Con pestaña antigiro. 100 1000 CÓDIGO Negro AR0800100 CAMISAS E14 E14 - 500 CI Camisa lisa. 100 1000 CÓDIGO Negro AR0550001 Blanco AR0550002 Oro AR0550004 E14 - 600 CI Camisa roscada. 100 1000 CÓDIGO Negro AR0560001 Blanco AR0560002 Oro AR0560004 Tel. 902 300 101 · Fax +34 963 972 988. koala@koala-sa.es · www.koala-sa.es
  • 3.
    PORTALÁMPARAS 81 CASQUILLO E14 - E12 - E17 Bakelita de 3 piezas E14 - 602 CI Camisa semirroscada. 100 1000 CÓDIGO Negro AR0560201 Blanco AR0560202 Oro AR0560204 CAMISAS E12 E12 - 500 CI Camisa lisa. 100 1000 CÓDIGO Negro AR0850001 Blanco AR0850002 Oro AR0850004 E12 - 600 CI Camisa roscada. 100 1000 CÓDIGO Negro AR0860001 Blanco AR0860002 Oro AR0860004 E12 - 602 CI Camisa semirroscada. 100 1000 CÓDIGO Negro AR0860201 Blanco AR0860202 Oro AR0860204 Tel. 902 300 101 · F +34 963 972 988. koala@koala-sa.es · www.koala-sa.es
  • 4.
    82 PORTALÁMPARAS CASQUILLO E14 - E12 - E17 Bakelita de 3 piezas CAPUCHONES E14 - E12 E14 - E12 - NIP Con racor metálico M10x1 y tornillo antirrotación. h=15 mm. Versión FL. h=15 mm. h=21 mm. Con agujero lateral para salida de cable 100 1000 100 1000 100 1000 CÓDIGO Negro AR0510001 CÓDIGO Negro AR0510011 CÓDIGO Negro AR0520001 Blanco AR0510002 Blanco AR0510012 Blanco AR0520002 Oro AR0510004 Oro AR0510014 Oro AR0520004 E14 - E12 - NIP T H21 Con racor metálico M10x1. Tornillo antirrotación y terminal para cable toma tierra de tierra. Capuchón con altura 21 mm. 100 1000 CÓDIGO Negro AR0520301 Blanco AR0520302 Oro AR0520304 E14 - E12 - ASF Con racor roscado M10x1 con tope. 100 1000 CÓDIGO Negro AR0510101 Blanco AR0510102 Oro AR0510104 E14 - E12 - ASF FL Con racor roscado M10x1 con tope y agujero lateral para salida de cable. 100 1000 CÓDIGO Negro AR0510111 Blanco AR0510112 Oro AR0510114 Tel. 902 300 101 · Fax +34 963 972 988. koala@koala-sa.es · www.koala-sa.es
  • 5.
    PORTALÁMPARAS 83 CASQUILLO E14 - E12 - E17 Termoplásticos. E14 de 3 piezas 250V - 2A. T190. PASTILLA DE CONEXIÓN E14 E14 - TPMA - T190 7 mm. Conexión automática. Para cables rígidos o flexibles de 0.5 1.5 mm2. 100 1000 CÓDIGO Negro AR0100100 E14 UNIVERSAL T190 7 mm. Conexión con tornillos. Para cables rígidos o flexibles de 0.5 1.5 mm2. 100 1000 CÓDIGO Negro AR0500200 CAMISAS E14 E14 - 500 - TP Camisa lisa. 100 1000 CÓDIGO Negro AR0150001 Blanco AR0150002 Oro AR0150004 E14 - 600 - TP Camisa roscada. 100 1000 CÓDIGO Negro AR0160001 Blanco AR0160002 Oro AR0160004 E14 - 602 - TP Camisa semirroscada. 100 1000 CÓDIGO Negro AR0160201 Blanco AR0160202 Oro AR0160204 Tel. 902 300 101 · F +34 963 972 988. koala@koala-sa.es · www.koala-sa.es
  • 6.
    84 PORTALÁMPARAS CASQUILLO E14 - E12 - E17 Termoplásticos. E14 de 3 piezas CAPUCHONES E14 E14 - NIP - TP Con racor metálico M10x1 y tornillo antirrotación. 100 1000 CÓDIGO Negro AR0101001 Blanco AR0101002 Oro AR0101004 E14 - ASFV - TP Con racor roscado M10x1, con tope y tornillo antirrotación. 100 1000 CÓDIGO Negro AR0101201 Blanco AR0101202 Oro AR0101204 E14 - ASF - TP Con racor roscado M10x1, con tope. 100 1000 CÓDIGO Negro AR0101101 Blanco AR0101102 Oro AR0101104 Termoplásticos. E14 de 1 pieza Conexión automática. Para cables rígidos o flexibles de 0.5 1.5 mm2. Contactos dobles. 7 mm. 250V. 2A. T180 - T210. Fijación: Mediante capuchón a presión o por medio de 2 agujeros pasantes para tornillos autorroscantes 3 mm. E14 - 50/S 100 1000 Camisa lisa. CÓDIGO Negro AR0250011 T180 Blanco AR0250012 Oro AR0250014 CÓDIGO Neutro AR0250020 T210 Negro AR0250021 Blanco AR0250022 Oro AR0250024 Tel. 902 300 101 · Fax +34 963 972 988. koala@koala-sa.es · www.koala-sa.es
  • 7.
    PORTALÁMPARAS 85 CASQUILLO E14 - E12 - E17 Termoplásticos. E14 de 1 pieza E14 - 60/S 100 1000 Camisa roscada. CÓDIGO Negro AR0260011 T180 Blanco AR0260012 Oro AR0260014 CÓDIGO Neutro AR0260020 T210 Negro AR0260021 Blanco AR0260022 Oro AR0260024 E14 - 60/A/P Camisa roscada. 100 1000 CÓDIGO Negro AR0260121 T210 Blanco AR0260122 E14 - 62/S Camisa semirroscada. 100 1000 CÓDIGO Negro AR0262011 T180 Blanco AR0262012 Oro AR0262014 CÓDIGO Negro AR0262021 T210 Blanco AR0262022 Oro AR0262024 E14 - 63/A Camisa parcialmente roscada. 100 1000 CÓDIGO Neutro AR0263120 T210 Negro AR0263121 E14 - 64 Con pestaña para insertar a presión en agujeros de 20x10 mm. Espesor de chapa 0.6 1.2 mm2. 100 1000 CÓDIGO Neutro AR0264020 T210 Tel. 902 300 101 · F +34 963 972 988. koala@koala-sa.es · www.koala-sa.es
  • 8.
    86 PORTALÁMPARAS CASQUILLO E14 - E12 - E17 Termoplásticos. E12 de 1 pieza Conexión automática. Para cables rígidos o flexibles AWG 18. Contactos dobles. 10 mm. 75W. 125V. T150. Fijación: Mediante capuchón a presión o por medio de 2 agujeros pasantes para tornillos autorroscantes 3 mm. E12-50 Camisa lisa. 100 1000 CÓDIGO Negro AR6650031 T150 Blanco AR6650032 E12-60 Camisa roscada. 100 1000 CÓDIGO Blanco AR6660032 T150 E12-62 Camisa semirroscada. 100 1000 CÓDIGO Negro AR6662031 T150 Blanco AR6662032 E12-63 Camisa parcialmente roscada. 100 1000 CÓDIGO Neutro AR6663030 T150 Negro AR6663031 Tel. 902 300 101 · Fax +34 963 972 988. koala@koala-sa.es · www.koala-sa.es
  • 9.
    PORTALÁMPARAS 87 CASQUILLO E14 - E12 - E17 Termoplásticos. E17 de 1 pieza Conexión automática. Para cables rígidos o flexibles AWG 18. Contactos dobles. 10 mm. 75W. 250V. T150. Fijación: Mediante capuchón a presión o por medio de 2 agujeros pasantes para tornillos autorroscantes 3 mm. E17-50 Camisa lisa. 100 1000 CÓDIGO Negro AR7650031 T150 E17-60 Camisa roscada. 100 1000 CÓDIGO Negro AR7660031 T150 Termoplásticos. E14 - E12 de 1 pieza. Transparente Conexión automática. Para cables rígidos o flexibles de 0.5 1.5 mm2. Contactos dobles. 250V. 2A. . T135. Fijación: Mediante capuchón a presión o por medio de 2 agujeros pasantes para tornillos autorroscantes 3 mm. E14-50 TR Camisa lisa. 100 1000 CÓDIGO AR5250013 T135 E14-60 TR Camisa roscada. 100 1000 CÓDIGO AR5260013 T135 Tel. 902 300 101 · F +34 963 972 988. koala@koala-sa.es · www.koala-sa.es
  • 10.
    88 PORTALÁMPARAS CASQUILLO E14 - E12 - E17 Termoplásticos. E14 - E12 de 1 pieza. Transparente E14-62 TR Camisa semirroscada. 100 1000 CÓDIGO AR5262013 T135 E12-62 TR Camisa semirroscada. 100 1000 CÓDIGO AR6162003 T135 CAPUCHONES E14 - E12 - E17 PARA PORTALÁMPARAS DE 1 PIEZA 105 NIP Con racor metálico M10x1, tornillo antirrotación. Versión FL. Con agujero lateral para salida de cable 100 1000 100 1000 CÓDIGO Negro AR0210001 CÓDIGO Negro AR0210021 Blanco AR0210002 Blanco AR0210022 Oro AR0210004 Oro AR0210024 Transparente AR5210003 105 ASFV Con racor roscado M10x1, con tope, tornillo antirrotación. Versión FL. Con agujero lateral para salida de cable 100 1000 100 1000 CÓDIGO Negro AR0210201 CÓDIGO Negro AR0210211 Blanco AR0210202 Blanco AR0210212 Oro AR0210204 Transparente AR5210203 Tel. 902 300 101 · Fax +34 963 972 988. koala@koala-sa.es · www.koala-sa.es
  • 11.
    PORTALÁMPARAS 89 CASQUILLO E14 - E12 - E17 Capuchones E14 - E12 - E17 para portalámparas termoplástico de 1 pieza 105 ASF Con racor roscado M10x1, con tope. Versión FL. Con agujero lateral para salida de cable 100 1000 100 1000 CÓDIGO Negro AR0210101 CÓDIGO Negro AR0210111 Blanco AR0210102 Blanco AR0210112 Oro AR0210104 Transparente AR0210103 105 V4 Para sujeción con tornillo rosca plástico, tope antirrotación y agujero lateral para salida de cable. 100 1000 CÓDIGO Negro 4510551 105 AS Con agujero circular 10.5 mm. 100 1000 CÓDIGO Negro AR0215001 Blanco AR0215002 105 ASS Con agujero circular 10.5 mm. Muescas antigiro pasantes. 100 1000 CÓDIGO Blanco AR0215102 105 ARS FL Con agujero oval 10.5 x 9 mm. Dos agujeros pasantes para tornillos M3 y agujero lateral para salida cable. 100 1000 CÓDIGO Negro AR0215211 Tel. 902 300 101 · F +34 963 972 988. koala@koala-sa.es · www.koala-sa.es
  • 12.
    90 PORTALÁMPARAS CASQUILLO E14 - E12 - E17 Capuchones E14 - E12 - E17 para portalámparas termoplástico de 1 pieza 105 SCL Para montaje sobre superficie de madera. Con presacable y antigiro incorporado. 100 1000 CÓDIGO Negro AR0210501 Blanco AR0210502 105 SCLB Para montaje sobre superficie de madera. Con presacable y antigiro incorporado. 100 1000 CÓDIGO Negro AR0211901 Blanco AR0211902 105 SC Provisto de agujero especifico para montaje con presacable SDI 14 y SDIR 14. 100 1000 CÓDIGO Negro AR0210601 Blanco AR0210602 Transparente AR0210603 105 SBPS Capuchón especial para sobremesas de cerámica con presacable incorporado. Para cables manguera plana H03VVH2-F 2 x 0.75 mm2. 100 1000 CÓDIGO Negro AR0211501 Blanco AR0211502 105 SBP Capuchón especial para sobremesas de cerámica con presacable y pestaña antigiro. Para cables manguera plana H03VVH2-F 2 x 0.75 mm2. 100 1000 CÓDIGO Blanco AR0211602 Tel. 902 300 101 · Fax +34 963 972 988. koala@koala-sa.es · www.koala-sa.es
  • 13.
    PORTALÁMPARAS 91 CASQUILLO E14 - E12 - E17 Capuchones E14 - E12 - E17 para portalámparas termoplástico de 1 pieza 105 BPS Capuchón especial para sobremesa de cerámica. Sin pivote antigiro. ALTURA (h) 100 1000 20 CÓDIGO Blanco AR0210902 35 Blanco AR0211102 105 BP Capuchón especial para sobremesa de cerámica. Con pivote antigiro. ALTURA (h) 100 1000 20 CÓDIGO Negro AR0211201 20 Blanco AR0211202 25 Negro AR0211301 25 Blanco AR0211302 35 Negro AR0211401 35 Blanco AR0211402 35 Oro AR0211404 106 Capuchón para cubrir los contactos del portalámparas 64. 100 1000 CÓDIGO Neutro AR0212000 105 / SB / MA-1-100 Capuchón con muelle y presacable para cables manguera plana H03VVH2-F 2 x 0.75 mm2. 100 1000 CÓDIGO Blanco AR0211800 Tel. 902 300 101 · F +34 963 972 988. koala@koala-sa.es · www.koala-sa.es
  • 14.
    92 PORTALÁMPARAS CASQUILLO E14 - E12 - E17 Arandelas E14 - E12 - E17 1401 Arandela de baquelita. 100 1000 CÓDIGO Negro AR2514011 1402 Arandela de baquelita. 100 1000 CÓDIGO Negro AR2514021 1403 Arandela de baquelita. 100 1000 CÓDIGO Negro AR2514031 Blanco AR2514032 Oro AR2514034 141 Arandela termoplástica. 100 1000 CÓDIGO Negro AR2014101 Blanco AR2014102 Blanco pintado AR2514012 Oro AR2014104 Oro pintado AR2514014 Transparente AR5214103 142 Arandela termoplástica. 100 1000 CÓDIGO Negro AR2014201 Blanco AR2014202 Blanco pintado AR2514022 Oro AR2014204 Oro pintado AR2514024 Tel. 902 300 101 · Fax +34 963 972 988. koala@koala-sa.es · www.koala-sa.es
  • 15.
    PORTALÁMPARAS 93 CASQUILLO E14 - E12 - E17 Arandelas E14 - E12 - E17 143 Arandela termoplástica. 100 1000 CÓDIGO Negro AR2014301 Blanco AR2014302 Oro AR2014304 144 Arandela termoplástica. 100 1000 CÓDIGO Negro AR2014401 Blanco AR2014402 Oro AR2014404 Presacables y aisladores E14 SDI14 Presacable-aislador cerrado para portalámparas E14 de 1 pieza. Para aplicaciones en clase II con cables manguera plana H03VVH2-F 2 x 0.75 mm2. Para uso con tubos roscados de 6’5 6’8 mm de diámetro interno. 1000 5000 CÓDIGO AR2191602 SIB14 Presacable-aislador cerrado para portalámparas E14 de 3 piezas. Para aplicaciones en clase II con cables manguera plana H03VVH2-F 2 x 0.75 mm2. Para uso con tubos roscados de 6’5 6’8 mm de diámetro interno. 1000 5000 CÓDIGO AR2192502 Tel. 902 300 101 · F +34 963 972 988. koala@koala-sa.es · www.koala-sa.es
  • 16.
    94 PORTALÁMPARAS CASQUILLO E14 - E12 - E17 Presacables y aisladores E14 SDIR 14 Presacable-aislador cerrado para portalámparas E14 de 1 pieza. Para aplicaciones en clase II con cables manguera redonda H03VV-F 2 x 0.75 mm2. Para uso con tubos roscados de 6.5 6.8 mm. de diámetro interno. 1000 5000 CÓDIGO AR2191502 PSC14 / P Presacable para portalámparas E14 de 3 piezas. Para cables manguera plana H03VVH2-F 2 x 0.75 mm2. 1000 5000 CÓDIGO AR2191302 IS13 - IS14 Code Dimensions (mm) Aislador para D d E H L D D1 portalámparas E14 de 3 IS14 6.5 5.5 16.8 5.1 23.5 1.1 6.6 piezas. IS13 6.5 5.5 15.4 5 18 1.2 6.6 1000 5000 CÓDIGO IS14 Negro AR2111401 IS14 Blanco AR2111402 IS13 Negro AR2111301 Aislador de polietileno para portalámparas E14 de 3 piezas. T 60ºC. Medidas: 17 x 20 mm. 1000 CÓDIGO Transparente 491IS14 Aislador de polipropileno con presacable para portalámparas E14 y E27 de 3 piezas. T 70ºC. Medidas: 17 x 23 mm. 1000 CÓDIGO Transparente B1AP002 Tel. 902 300 101 · Fax +34 963 972 988. koala@koala-sa.es · www.koala-sa.es
  • 17.
    PORTALÁMPARAS 95 CASQUILLO E14 - E12 - E17 Presacables y aisladores E14 ISSC / 14 Presacable-aislador cerrado para portalámparas Bakelita E14 de 3 piezas. con capuchón H21 mm. 1000 CÓDIGO Blanco AR2111602 Otros accesorios Portalámparas E14 DAF - 1 Tuerca antigiro para capuchones BP y BPS. 1000 5000 CÓDIGO Blanco AR2295002 MRF 14 Arandela metálica con muelle para portalámparas E14. Para la fijación de vidrios con agujero 38 41 mm. Altura 22 mm. 100 1000 CÓDIGO AR8090000 MRFA 14 Arandela metálica con muelle para portalámparas E14. Para la fijación de vidrios con agujero 38 41 mm. Altura 24 mm. 100 1000 CÓDIGO AR8090100 Tel. 902 300 101 · F +34 963 972 988. koala@koala-sa.es · www.koala-sa.es
  • 18.
    96 PORTALÁMPARAS CASQUILLO E14 - E12 - E17 Vela 24 mm. Ø E14-E12 7 mm. 10 mm. Para cables rígidos o flexibles E14: 250V 2A. E12: 75W. 125V . AW18. de 0.5 1.5 mm2. PORTALÁMPARAS E14 170 Para fundas vela 24. Conexión con tornillos. Versión R. Portalámparas especial 23 mm. Adecuado para tubos 25 mm. Conexión con tornillos. 100 1000 100 1000 CÓDIGO Negro AR0317001 CÓDIGO Blanco AR0317202 Blanco AR0317002 E14 171 Para fundas vela 24. Conexión automática. 100 1000 CÓDIGO Negro AR0317101 Blanco AR0317102 E12 170 Para fundas vela 24. Conexión con tornillos. 100 1000 CÓDIGO Negro AR6717001 ESCUADRAS METÁLICAS PARA VELAS 24 mm. SQ 17XXNIP Con racor metálico M10x1 y tornillo antirrotación. ALTURA (h) Ref. 100 1000 65 SQ1765NIP CÓDIGO AR0300650 85 SQ1785NIP AR0300850 100 SQ1710NIP AR0301000 SQ 17XXT Con racor metálico M10x1, tornillo antirrotación y toma tierra. ALTURA (h) Ref. 100 1000 85 SQ1710T CÓDIGO AR0330850 Tel. 902 300 101 · Fax +34 963 972 988. koala@koala-sa.es · www.koala-sa.es
  • 19.
    PORTALÁMPARAS 97 CASQUILLO E14 - E12 - E17 Vela 24 mm. Ø E14-E12 SQ 17XXFF Con racor roscado M10x1. ALTURA (h) Ref. 100 1000 65 SQ1765FF CÓDIGO AR0310650 85 SQ1785FF AR0310850 100 SQ1710FF AR0311000 SQ 17XXCP Con agujero 10 mm. y tornillo lateral antirrotación. ALTURA (h) Ref. 100 1000 65 SQ1765CP CÓDIGO AR0320650 85 SQ1785CP AR0320850 100 SQ1710CP AR0321000 VELAS BM F24 Vela termoplástica sin gotas. ALTURA (h) 50 500 65 Blanco AR2300062 65 Marfil AR2300063 85 Blanco AR2300082 85 Marfil AR2300083 100 Blanco AR2300102 100 Marfil viejo AR2300103 ALTURA BMG F24 (h) 50 500 Vela termoplástica 65 CÓDIGO Blanco AR2301062 con gotas. 65 Marfil AR2301063 65 Marfil viejo AR2301064 85 Blanco AR2301082 85 Marfil AR2301083 85 Marfil viejo AR2301084 100 Blanco AR2301102 100 Marfil AR2301103 100 Marfil viejo AR2301104 BMGA F24 Vela termoplástica con gotas patinado antiguo. ALTURA (h) 50 500 65 Marfil viejo AR2302064 85 Marfil viejo AR2302084 100 Marfil viejo AR2302104 Tel. 902 300 101 · F +34 963 972 988. koala@koala-sa.es · www.koala-sa.es
  • 20.
    98 PORTALÁMPARAS CASQUILLO E14 - E12 - E17 Vela 24mm. Ø E14-E12 BM F24 ABS Vela ABS bañada. ALTURA (h) 100 1000 85 Dorado AR2303084 Cromado AR2303085 100 Cromado AR2303105 Vela 27 mm. Ø E14 7 mm. 250V. 2A. Para cables rígidos o flexibles de 0.5 1.5 mm. PORTALÁMPARAS E14 170 G Para fundas vela 27. Conexión con tornillos. 100 1000 CÓDIGO Negro AR0417001 Blanco AR0417002 E14 171G Para fundas vela 27. Conexión automática. 100 1000 CÓDIGO Negro AR0417101 Blanco AR0417102 SOPORTE PARA PORTALÁMPARAS VELA 27 MM OE14 CAPUCHONES CAP 170 ASF Capuchones para portalámparas vela 170, 171, 170G, 171G. Con racor roscado M10x1 con tope. 100 1000 CÓDIGO Negro AR0300101 Blanco AR0300102 Tel. 902 300 101 · Fax +34 963 972 988. koala@koala-sa.es · www.koala-sa.es
  • 21.
    PORTALÁMPARAS 99 CASQUILLO E14 - E12 - E17 Vela 27 mm. Ø E14 CAP 170 SQ Capuchones para portalámparas vela 170, 171, 170G, 171G. 100 1000 CÓDIGO Negro AR0300201 Blanco AR0300202 ESCUADRAS METÁLICAS PARA VELAS 27 mm. SQ 17XXNIP Con racor metálico M10x1 y tornillo antirrotación. ALTURA REF. (mm) 1000 100 SQ1770NIP 70 CÓDIGO AR0400700 SQ1790NIP 90 AR0400900 SQ1715NIP 105 AR0401050 SQ 17XXFF Con racor roscado M10x1. REF. ALTURA (mm) 1000 100 SQ1770FF 70 CÓDIGO AR0410700 SQ1790FF 90 AR0410900 SQ1715FF 105 AR0411050 VELAS BMG F27 Vela termoplástica con gotas. ALTURA ALTURA ALTURA (mm) 50 500 (mm) 50 500 (mm) 50 250 55 CÓDIGO Blanco AR2401052 90 CÓDIGO Blanco AR2401092 105 CÓDIGO Blanco AR2401102 70 Blanco AR2401072 90 Marfil AR2401093 105 Marfil viejo AR2401104 70 Marfil viejo AR2401074 90 Marfil viejo AR2401094 Tel. 902 300 101 · F +34 963 972 988. koala@koala-sa.es · www.koala-sa.es
  • 22.
    100 PORTALÁMPARAS CASQUILLO E14 - E12 - E17 Vela 27 mm. Ø E14 BMGA F27 Vela termoplástica con gotas patinado antiguo. ALTURA (mm) 50 500 55 CÓDIGO Marfil viejo AR2402054 70 Marfil viejo AR2402074 90 Marfil viejo AR2402094 105 Marfil viejo AR2402104 BGA F27 Vela termoplástica con gotas patinado antiguo marfil opaco. ALTURA (mm) 50 500 70 CÓDIGO Marfil opaco AR2402076 105 Marfil opaco AR2402106 Portalámparas Metálicos E14 7 mm. 250V. 2A. T230 PASTILLAS DE CONEXIÓN E14 MET Pastilla de resina de poliéster T230. Conexión con tornillos para cables rígidos o flexibles de 0.5 2.5 mm2. Con pestaña antigiro. 100 1000 CÓDIGO AR0600200 E14 MET FT Pastilla de resina de poliéster T230. Conexión con tornillos para presacables rígidos o flexibles de 0.5 2.5 mm2. Con toma de tierra. Con pestaña antigiro. 100 1000 CÓDIGO AR0600210 Tel. 902 300 101 · Fax +34 963 972 988. koala@koala-sa.es · www.koala-sa.es
  • 23.
    PORTALÁMPARAS 101 CASQUILLO E14 - E12 - E17 Portalámparas Metálicos E14 CAMISAS E14 - 590 Camisa lisa. 100 1000 CÓDIGO Latonado AR0659025 Cincado blanco AR0659026 E14 - 591 Camisa roscada. 100 1000 CÓDIGO Latonado AR0659125 Cincado blanco AR0659126 CAPUCHONES E14 - MET - NIP Con racor metálico roscado M10x1 y tornillo antirrotación. 100 1000 CÓDIGO Latonado AR0610005 Cincado blanco AR0610006 ARANDELAS 1418 Arandela metálica. 100 1000 CÓDIGO Latonado AR2614185 Cincado blanco AR2614186 1419 Arandela metálica. 100 1000 CÓDIGO Cincado blanco AR2614196 Tel. 902 300 101 · F +34 963 972 988. koala@koala-sa.es · www.koala-sa.es
  • 24.
    102 PORTALÁMPARAS CASQUILLO E14 - E12 - E17 Portalámparas Metálicos E14 AISLADOR ISM - 14 Aislador termoplástico para capuchón E14-MET. 100 1000 CÓDIGO Neutro AR0690000 250V. 4A. T240 PASTILLA DE CONEXIÓN Pastilla de esteatita T240. Conexión con tornillos. Para cables rígidos o flexibles de 0.5 2.5 mm2. Con pestaña antigiro 50 500 CÓDIGO 9745000 CAPUCHONES Con racor metálico roscado M10x1 y tornillo antirrotación. Cincado blanco. 50 500 CÓDIGO Modelo standard 9745031 Con terminal de toma tierra 9745041 Con orificio lateral para cable 9745032 Con orificio lateral y terminal de toma tierra 9745042 CAMISAS Con anillo aislante esteatita. Cincado blanco. Camisa lisa. 50 500 CÓDIGO 974501S Tel. 902 300 101 · Fax +34 963 972 988. koala@koala-sa.es · www.koala-sa.es
  • 25.
    PORTALÁMPARAS 103 CASQUILLO E14 - E12 - E17 Portalámparas Metálicos E14 Con anillo aislante esteatita. Cincado blanco. Camisa roscada. 50 500 CÓDIGO 974502S ARANDELAS Cincado blanco. 50 500 CÓDIGO 974505Z Cincado blanco. 50 500 CÓDIGO 974506Z Cincado blanco. 50 500 CÓDIGO 974507Z Tel. 902 300 101 · F +34 963 972 988. koala@koala-sa.es · www.koala-sa.es
  • 26.
    104 PORTALÁMPARAS CASQUILLO E14 - E12 - E17 Portalámparas Metálicos E14 250V. 4A. T240 PASTILLA DE CONEXIÓN Pastilla de esteatita T240. Conexión con tornillos. Para cables rígidos o flexibles de 0.5 2.5 mm2. Con pestaña antigiro. 100 400 CÓDIGO Sin toma tierra G100201 Con toma tierra G100211 CAPUCHONES Con racor metálico roscado M10x1 y tornillo antirrotación. Cincado blanco. 100 400 CÓDIGO G110506 CAMISA Con anillo aislante de esteatita. Cincado blanco. Camisa roscada. 100 400 CÓDIGO G159126 ARANDELA Cincado blanco. 100 400 CÓDIGO G114186 Tel. 902 300 101 · Fax +34 963 972 988. koala@koala-sa.es · www.koala-sa.es
  • 27.
    PORTALÁMPARAS 105 CASQUILLO E14 - E12 - E17 Portalámparas Porcelana E14 250V. 4A. T200 Para cables rígidos o flexibles de 0.5 2.5 mm2. E14 - 70 Fijación: Por medio de 2 agujeros pasantes para tornillos M3. 50 200 CÓDIGO AR0770000 E14 - 70 - SQ21 Fijación: Mediante escuadra metálica roscada M10x1 y tornillo antorrotación. 50 150 CÓDIGO AR0770210 250V. 4A. T200 Para cables rígidos o flexibles de 0.5 2.5 mm2. Fijación: Mediante escuadra metálica roscada M10x1. 100 400 CÓDIGO F1C443D Fijación: Mediante escuadra metálica a muelles. 100 400 CÓDIGO F1CH43C Tel. 902 300 101 · F +34 963 972 988. koala@koala-sa.es · www.koala-sa.es
  • 28.
    106 PORTALÁMPARAS CASQUILLO E26 - E27 Bakelita de 3 piezas E27: 250V 4A. T190. E26: 250W. 125V . T150. PASTILLAS DE CONEXIÓN E27 - TMPA - T190 7 mm. Conexión automática. Para cables rígidos o flexibles de 0.5 2.5 mm2. Con pestaña antigiro. 50 500 CÓDIGO Negro AR0900100 E27 - STANDARD - T190 7 mm. Conexión con tornillos. Para cables rígidos o flexibles de 0.5 2.5 mm2. Con pestaña antigiro. 50 500 CÓDIGO Negro AR1100200 E27 - TPMV - T190 7 mm. Conexión con tornillos. Para cables rígidos o flexibles de 0.5 2.5 mm2. Con pestaña antigiro. 50 500 CÓDIGO Negro AR0900200 E27 - I - T190 10 mm. Conexión con tornillos. Para cables rígidos o flexibles de 0.5 2.5 mm2. Con pestaña antigiro. Con interruptor incorporado. 50 500 CÓDIGO Negro AR1200101 Blanco AR1200102 Oro AR1200104 E26 - STANDARD - T150 10 mm. Conexión con tornillos. Para cables rígidos o flexibles AWG18. Con pestaña antigiro. 50 500 CÓDIGO Negro AR1600100 Tel. 902 300 101 · Fax +34 963 972 988. koala@koala-sa.es · www.koala-sa.es
  • 29.
    PORTALÁMPARAS 107 CASQUILLO E26 - E27 Bakelita de 3 piezas CAMISAS E27- E26 E27 - 800 - CI Camisa lisa. 50 500 CÓDIGO Negro AR1180001 Blanco AR1180002 Oro AR1180004 E27 - 801 - CI Camisa roscada. 50 500 CÓDIGO Negro AR1180101 Blanco AR1180102 Oro AR1180104 E27 - 802 - CI Camisa semirroscada. 50 500 CÓDIGO Negro AR1180201 Blanco AR1180202 Oro AR1180204 E26 - 800 - CI Camisa lisa. 50 500 CÓDIGO Negro AR1680001 Blanco AR1680002 Oro AR1680004 E26 - 801 - CI Camisa roscada. 50 500 CÓDIGO Negro AR1680101 Blanco AR1680102 Oro AR1680104 Tel. 902 300 101 · Fax +34 963 972 988. koala@koala-sa.es · www.koala-sa.es
  • 30.
    108 PORTALÁMPARAS CASQUILLO E26 - E27 Bakelita de 3 piezas E26 - 802 - CI Camisa semirroscada. 50 500 CÓDIGO Negro AR1680201 CAPUCHONES E27- E26 E27 - E26- NIP Con racor metálico M10x1 y tornillo antirrotación. 50 500 CÓDIGO Negro AR1101001 Blanco AR1101002 Oro AR1101004 E27 - E26 - NIP - FL Con racor metálico M10x1 y tornillo antirrotación. Agujero lateral para salida cable. 50 500 CÓDIGO Negro AR1101011 Blanco AR1101012 Oro AR1101014 E27 - E26 - NIP - T Con racor metálico M10x1 y tornillo antirrotación y terminal para cable toma de tierra. 50 500 CÓDIGO Negro AR1101301 Blanco AR1101302 Oro AR1101304 E27 - E26 - ASF Con racor roscado M10x1 con tope. Versión FL. Con agujero lateral para salida de cable. 50 500 50 500 CÓDIGO Negro AR1101101 CÓDIGO Negro AR1101111 Blanco AR1101102 Blanco AR1101112 Oro AR1101104 Oro AR1101114 Tel. 902 300 101 · Fax +34 963 972 988. koala@koala-sa.es · www.koala-sa.es
  • 31.
    PORTALÁMPARAS 109 CASQUILLO E26 - E27 Bakelita de 3 piezas Ø 35.45 E27 - E26 - G - NIP Con racor metálico roscado M10x1 y tornillo antirrotación. 27 50 500 Ø 23 CÓDIGO Negro AR1131001 Blanco AR1131002 Oro AR1131004 E27 - E26 - G - AS Con agujero circular 10.5 mm. 50 500 CÓDIGO Negro AR1131401 Blanco AR1131402 E27 - E26 - I - NIP Para pastilla con interruptor. Con racor metálico roscado M10 x1 y tornillo antirrotación. 50 500 CÓDIGO Negro AR1201001 Blanco AR1201002 Oro AR1201004 E27 - E26 - I - NIP - T Para pastilla con interruptor. Con racor metálico roscado M10x1 y tornillo antirrotación y terminal de tierra. 50 500 CÓDIGO Negro AR1201301 Tel. 902 300 101 · Fax +34 963 972 988. koala@koala-sa.es · www.koala-sa.es
  • 32.
    110 PORTALÁMPARAS CASQUILLO E26 - E27 Termoplásticos E27 de 3 piezas 250V. 4A (2A para pastilla con tirador) . T190 - T210. PASTILLAS DE CONEXIÓN E27 E27 - TMPA 7 mm. Conexión automática. Para cables rígidos o flexibles de 0.5 2.5 mm2. Con pestaña antigiro. 50 500 CÓDIGO Negro T190 AR0900100 E27 - TPMV 7 mm. Conexión con tornillos. Para cables rígidos o flexibles de 0.5 2.5 mm2. Con pestaña antigiro. 50 500 CÓDIGO Negro T190 AR0900200 Negro T210 AR0900220 E27 - 250V - 2A 10 mm. Pastilla con interruptor por tirador. Conexión con tornillos. Para cables rígidos o flexibles de 0.5 2.5 mm2. Con pestaña antigiro. 50 500 CÓDIGO Negro T190 AR0900301 Tirador cónico blanco AR0900304 Nota: Pastilla y tirador cónico se venden por separado. CAMISAS E27 E27 - 800 TP Camisa lisa. 50 500 CÓDIGO Negro AR0980001 Blanco AR0980002 Oro AR0980004 E27 - 801 TP Camisa roscada. 50 500 CÓDIGO Negro AR0980101 Blanco AR0980102 Oro AR0980104 Tel. 902 300 101 · Fax +34 963 972 988. koala@koala-sa.es · www.koala-sa.es
  • 33.
    PORTALÁMPARAS 111 CASQUILLO E26 - E27 Termoplásticos E27 de 3 piezas E27 - 802 TP Camisa semirroscada. 50 500 CÓDIGO Negro AR0980201 Blanco AR0980202 Oro AR0980204 CAPUCHONES E27 E27 - NIP - TP Con racor metálico M10x1 y tornillo antirrotación. 50 500 CÓDIGO Negro AR0901001 Blanco AR0901002 Oro AR0901004 E27 - NIP - T - TP Con racor metálico M10x1, tornillo antirrotación y terminal para cable de toma tierra. 50 500 CÓDIGO Negro AR0901301 Blanco AR0901302 Oro AR0901304 E27 - NIP - TP - TIRADOR Para pastilla con interruptor por tirador con racor metálico M10x1 y tornillo antirrotación. 50 500 CÓDIGO Negro AR0901401 Blanco AR0901402 Oro AR0901404 E27 - ASF TP Con racor roscado M10x1 con tope. 50 500 CÓDIGO Negro AR0901101 Blanco AR0901102 Oro AR0901104 Tel. 902 300 101 · Fax +34 963 972 988. koala@koala-sa.es · www.koala-sa.es
  • 34.
    112 PORTALÁMPARAS CASQUILLO E26 - E27 Termoplásticos E27 de 3 piezas E27 - ASF TP - FL Con racor roscado M10x1 con tope y agujero lateral para salida cable. 50 500 CÓDIGO Negro AR0901111 Blanco AR0901112 E27 - ASFV - TP Con racor roscado M10x1 con tope y tornillo antirrotación. 50 500 CÓDIGO Negro AR0901201 Blanco AR0901202 Oro AR0901204 Termoplásticos. E27 y E26 de 1 pieza 7 mm. 10 mm. E27: 250V. 4A. T180 - T210 E26: 660W. 250V. T150 Conexión automática para cables rígidos o flexibles de 0.5 2.5 mm2. (AWG18 para E26). Contactos dobles. Fijación: Mediante capuchón a presión o por medio de 2 agujeros pasantes con tornillos M4. E27 - 80S Camisa lisa. 50 500 CÓDIGO Negro AR1080001 T180 Blanco AR1080002 CÓDIGO Negro AR1080021 T210 Blanco AR1080022 Oro AR1080024 E27 - 81S Camisa roscada. 50 500 CÓDIGO Negro AR1081001 T180 Blanco AR1081002 CÓDIGO Negro AR1081021 T210 Blanco AR1081022 Oro AR1081024 Tel. 902 300 101 · Fax +34 963 972 988. koala@koala-sa.es · www.koala-sa.es
  • 35.
    PORTALÁMPARAS 113 CASQUILLO E26 - E27 Termoplásticos. E27 y E26 de 1 pieza E27 - 82/S Camisa semirroscada. 50 500 CÓDIGO Negro AR1082001 T180 Blanco AR1082002 CÓDIGO Negro AR1082021 T210 Blanco AR1082022 Oro AR1082024 E27 - 83/F Camisa parcialmente roscada. 50 500 CÓDIGO Negro AR1083521 T210 Neutro AR1083523 E27 - 83A - SQ24 Camisa parcialmente roscada. Con escuadra metálica para insertar en agujeros 10.2 x 7.2mm. Versión T. Con terminal toma de tierra. 50 500 50 500 CÓDIGO Neutro AR1083920 CÓDIGO Neutro AR1083720 T210 T210 Negro AR1083721 E27 - 84 Con pestaña para insertar a presión en agujeros de 20 x 10mm. Versión 84. Versión 84SP. Para espesor de chapa 0.5 1 mm. Para espesor de chapa 0.8 1.4 mm. 50 500 50 500 CÓDIGO Neutro AR1084020 CÓDIGO Neutro AR1084820 T210 T210 Tel. 902 300 101 · Fax +34 963 972 988. koala@koala-sa.es · www.koala-sa.es
  • 36.
    114 PORTALÁMPARAS CASQUILLO E26 - E27 Termoplásticos. E27 y E26 de 1 pieza E27 - 86 Con pestaña para conectar con tornillos M4. 50 500 CÓDIGO Neutro AR1086020 T210 E27 - 86A Con pestaña para conectar con tornillos autorroscantes 3.2 mm. 50 500 CÓDIGO Neutro AR1086120 T210 E27 - 87 Con pestaña para conectar con tornillos M4. 50 500 CÓDIGO Neutro AR1087020 T210 E27 - 912 CP102 Portalámparas con capuchón con agujeros para conexión rápida en instalación (Portalámparas de obra). 50 500 CÓDIGO Negro AR1412031 T210 Blanco AR1412032 E27 Portalámparas montado de obra. 100 CÓDIGO Blanco F1JE275 Tel. 902 300 101 · Fax +34 963 972 988. koala@koala-sa.es · www.koala-sa.es
  • 37.
    PORTALÁMPARAS 115 CASQUILLO E26 - E27 Termoplásticos. E27 y E26 de 1 pieza E26 - 80 Camisa lisa. 50 500 CÓDIGO Negro AR6908031 T150 Blanco AR6908032 E26 - 81 Camisa roscada. 50 500 CÓDIGO Negro AR6908131 T150 E26 - 82 Camisa semirroscada. 50 500 CÓDIGO Negro AR6908231 T150 Blanco AR6908232 CAPUCHONES E27 Y E26 100 NIP Con racor metálico y tornillo antirrotación. Versión FL. Agujero lateral para salida de cable. 50 500 50 500 CÓDIGO Negro AR1010001 CÓDIGO Negro AR1010011 Blanco AR1010002 Blanco AR1010012 Oro AR1010004 Tel. 902 300 101 · Fax +34 963 972 988. koala@koala-sa.es · www.koala-sa.es
  • 38.
    116 PORTALÁMPARAS CASQUILLO E26 - E27 Termoplásticos. E27 y E26 de 1 pieza 100 NIP T Con racor metálico roscado M10x1, tornillo antirrotación y terminal para cable toma tierra. 50 500 CÓDIGO Negro AR1010301 Blanco AR1010302 Oro AR1010304 100 ASFV Con racor roscado M10x1, con tope y tornillo antirrotación. Versión FL. Agujero lateral para salida de cable. 50 500 50 500 CÓDIGO Negro AR1010201 CÓDIGO Negro AR1010211 Blanco AR1010202 Blanco AR1010212 Oro AR1010204 100 ASF Con racor roscado M10x1 con tope. Versión FL. Agujero lateral para salida de cable. 50 500 50 500 CÓDIGO Negro AR1010101 CÓDIGO Negro AR1010111 Blanco AR1010102 Blanco AR1010112 Oro AR1010104 100 SCL Para montaje sobre superficie de madera con presacable y antigiro incorporado. 50 500 CÓDIGO Negro AR1010501 Blanco AR1010502 Tel. 902 300 101 · Fax +34 963 972 988. koala@koala-sa.es · www.koala-sa.es
  • 39.
    PORTALÁMPARAS 117 CASQUILLO E26 - E27 Termoplásticos. E27 y E26 de 1 pieza 100 SC Provisto de agujero específico para montaje con presacable. 50 500 CÓDIGO Negro AR1010601 Blanco AR1010602 100 BP Capuchón especial para sobremesas de cerámica con pivote antigiro. 50 500 CÓDIGO Negro AR1010701 Blanco AR1010702 100 BPS Capuchón especial para sobremesas de cerámica sin pivote antigiro. 50 500 CÓDIGO Negro AR1010801 Blanco AR1010802 100 BP Capuchón especial para sobremesas de cerámica con pivote antigiro. ALTURA (h) 100 1000 20 CÓDIGO Negro AR1011201 20 Blanco AR1011202 25 Negro AR1011301 25 Blanco AR1011302 35 Negro AR1011401 35 Blanco AR1011402 100 BPS Capuchón especial para sobremesas de cerámica sin pivote antigiro. ALTURA (h) 100 1000 20 CÓDIGO Negro AR1010901 20 Blanco AR1010902 25 Negro AR1011001 25 Blanco AR1011002 35 Negro AR1011101 35 Blanco AR1011102 Tel. 902 300 101 · Fax +34 963 972 988. koala@koala-sa.es · www.koala-sa.es
  • 40.
    118 PORTALÁMPARAS CASQUILLO E26 - E27 Termoplásticos. E27 y E26 de 1 pieza 100 AR Capuchón con agujero ovalado (10.5 x 9 mm.) para tija fresada. 50 500 CÓDIGO Blanco AR1015002 100 AS Capuchón con agujero 10.5 mm. 50 500 CÓDIGO Negro AR1015101 Blanco AR1015102 100 V4 Para sujeción con tornillo rosca plástico, tope antirrotación y agujero lateral para salida de cable. 50 500 CÓDIGO Negro 4510051 103 Capuchón especial para portalámparas modelos 84, 86 y 87. 50 500 CÓDIGO Neutro AR1011702 5607 Puente doble especial para dos portalámparas. 50 500 CÓDIGO Blanco AR4956072 Tel. 902 300 101 · Fax +34 963 972 988. koala@koala-sa.es · www.koala-sa.es
  • 41.
    PORTALÁMPARAS 119 CASQUILLO E26 - E27 Termoplásticos. E27 y E26 de 1 pieza ARANDELAS E27 Y E26 2712 Arandela de baquelita. 50 500 CÓDIGO Negro AR2527121 Blanco AR2527122 2713 Arandela de baquelita. 50 500 CÓDIGO Negro AR2527131 2714 Arandela de baquelita. 50 500 CÓDIGO Negro AR2527141 Blanco AR2527142 2715 Arandela de baquelita. 50 500 CÓDIGO Negro AR2527151 Blanco AR2527152 Oro AR2527154 2716 Arandela de baquelita. 50 500 CÓDIGO Negro AR2527161 Tel. 902 300 101 · Fax +34 963 972 988. koala@koala-sa.es · www.koala-sa.es
  • 42.
    120 PORTALÁMPARAS CASQUILLO E26 - E27 Arandelas E27 y E26 272 Arandela termoplástica. 50 500 CÓDIGO Negro AR2027201 Blanco AR2027202 Oro AR2027204 Oro pintado AR2527124 273 Arandela termoplástica. 50 500 CÓDIGO Negro AR2027301 Blanco AR2027302 Blanco pintado AR2527132 Oro AR2027304 Oro pintado AR2527134 Velas BMG F40 Vela termoplástica con gotas. 50 250 CÓDIGO Blanco AR2701082 Marfil AR2701083 Marfil viejo AR2701084 BMGA F40 Vela termoplástica con gotas patinado antiguo. 50 500 CÓDIGO Marfil viejo AR2702084 patinado antiguo Tel. 902 300 101 · Fax +34 963 972 988. koala@koala-sa.es · www.koala-sa.es
  • 43.
    PORTALÁMPARAS 121 CASQUILLO E26 - E27 Presacable y aisladores SDI 27 Presacable aislador cerrado para portalámparas E27 de 1 pieza y portalámparas de baquelita de 3 piezas. Para aplicaciones en clase II con cables manguera plana H03VVH2-F 2x75 mm2. Para uso con tubos roscados de 6.5 6.8 mm2. de diámetro interno. 1000 5000 CÓDIGO AR2192900 SDI 27 TP Presacable aislador cerrado para portalámparas termoplástico de 3 piezas para aplicaciones en clase II con cables manguera plana H03VVH2-F 2x75 mm2. Para uso con tubos roscados de 6.5 6.8 mm2 . de diámetro interno. 1000 5000 CÓDIGO AR2193500 SDIR 27 Presacable aislador cerrado para portalámparas E27 de 1 pieza y portalámparas de baquelita de 3 piezas. Para aplicaciones en clase II con cables manguera plana H03VVH2-F 2x75 mm2. Para uso con tubos roscados de 6.5 6.8 mm2 . de diámetro interno. 1000 5000 CÓDIGO AR2193800 PSSC - S - 27 Presacable para portalámparas de baquelita E27 de 3 piezas para cables manguera plana H03VVH2-F 2x75 mm2. 1000 5000 CÓDIGO AR2192600 IS 26 - IS 27 Code Dimensions (mm) Aislador para portalámparas D d E H L D1 E27 de 3 piezas. IS 26 6.5 5.5 22.2 5 12 7 IS 27 6.5 6 25.5 4 30 7 1000 5000 CÓDIGO IS26 Negro AR2112601 IS27 Negro AR2112701 IS27 Blanco AR2112702 Tel. 902 300 101 · Fax +34 963 972 988. koala@koala-sa.es · www.koala-sa.es
  • 44.
    122 PORTALÁMPARAS CASQUILLO E26 - E27 Presacable y aisladores ISSC 27 Presacable aislador para portalámparas E27 de 3 piezas. 1000 5000 CÓDIGO Blanco AR2112802 Aislador para portalámparas E27 de 3 piezas. Temperatura: 60ºC. Material: Polietileno. 1000 10000 CÓDIGO Transparente 491IS27 Portalámparas metálicos E27 250V. 4A. . T230. PASTILLAS DE CONEXIÓN 7 mm. E27 MET Pastilla de resina de poliéster T230. Conexión con tornillos. Para cables rígidos o flexibles de 0.5 2.5 mm2. Con pestaña antigiro. 50 500 CÓDIGO AR1300200 E27 MET FT Pastilla de resina de poliéster T230. Conexión con tornillos. Para cables rígidos o flexibles de 0.5 2.5 mm2 .Con pestaña antigiro. 50 500 CÓDIGO AR1300210 Tel. 902 300 101 · Fax +34 963 972 988. koala@koala-sa.es · www.koala-sa.es
  • 45.
    PORTALÁMPARAS 123 CASQUILLO E26 - E27 Portalámparas metálicos E27 CAMISAS E27 - 890 Camisa lisa. 50 500 CÓDIGO Latonado AR1389025 Cincado blanco AR1389026 E27 - 891 Camisa roscada. 50 500 CÓDIGO Latonado AR1389125 Cincado blanco AR1389126 CAPUCHONES E27 MET NIP Con racor metálico roscado M10x1 y tornillo antirrotación. 50 500 CÓDIGO Latonado AR1310005 Cincado blanco AR1310006 E27 MET NIP E Capuchón cónico con racor metálico roscado M10x1 y tornillo antirrotación. 50 500 CÓDIGO Latonado AR1311005 ARANDELAS 2718 Arandela metálica. 50 500 CÓDIGO Latonado AR2627185 Cincado blanco AR2627186 Tel. 902 300 101 · Fax +34 963 972 988. koala@koala-sa.es · www.koala-sa.es
  • 46.
    124 PORTALÁMPARAS CASQUILLO E26 - E27 Portalámparas metálicos E27 AISLADORES ISM - 27 Aislador termoplástico para capuchón metálico redondo. 50 500 CÓDIGO AR1390000 ISME - 27 Aislador termoplástico para capuchón metálico cónico. 50 500 CÓDIGO AR1390100 250V. 4A. . T240. PASTILLAS DE CONEXIÓN Pastilla de esteatita T240. Conexión con tornillos. Para cables rígidos o flexibles de 0.5 2.5 mm2 con pestaña antigiro. 50 500 CÓDIGO 9775080 CAPUCHONES Con racor metálico roscado M10x1 y tornillo antirrotación. Cincado blanco. 50 500 CÓDIGO Modelo standard 9775111 Con terminal de toma tierra 9775112 Con orificio lateral para cable 9775121 Con orificio lateral y terminal de toma tierra 9775122 Tel. 902 300 101 · Fax +34 963 972 988. koala@koala-sa.es · www.koala-sa.es
  • 47.
    PORTALÁMPARAS 125 CASQUILLO E26 - E27 Portalámparas metálicos E27 CAMISAS Camisa lisa. Con anillo aislante de esteatita. Cincado blanco. 50 500 CÓDIGO 977509S Camisa roscada. Con anillo aislante de esteatita. Cincado blanco. 50 500 CÓDIGO 977510S ARANDELAS Cincado blanco. 50 500 CÓDIGO 974513Z Cincado blanco. 50 500 CÓDIGO 974514Z Cincado blanco. 50 500 CÓDIGO 974515Z Tel. 902 300 101 · Fax +34 963 972 988. koala@koala-sa.es · www.koala-sa.es
  • 48.
    126 PORTALÁMPARAS CASQUILLO E26 - E27 Portalámparas metálicos E27 250V. 4A. . T240. PASTILLAS DE CONEXIÓN Pastilla de esteatita T240. Conexión con tornillos. Para cables rígidos o flexibles de 0.5 2.5 mm2 con pestaña antigiro. 50 400 CÓDIGO Sin toma tierra G100200 Con toma tierra G100210 CAPUCHONES Con racor metálico roscado M10x1 y tornillo antirrotación. Cincado blanco. 50 400 CÓDIGO G110006 CAMISAS Camisa lisa. Con anillo aislante de esteatita. Cincado blanco. 50 400 CÓDIGO G189026 Camisa roscada. Con anillo aislante de esteatita. Cincado blanco. 50 400 CÓDIGO G189126 ARANDELA Cincado blanco. 50 400 CÓDIGO G127186 Tel. 902 300 101 · Fax +34 963 972 988. koala@koala-sa.es · www.koala-sa.es
  • 49.
    PORTALÁMPARAS 127 CASQUILLO E26 - E27 Portalámparas de Porcelana E27 7 mm. 500V. 4A. T270 Conexión con tornillos para cables rígidos o flexibles de 0.5 2.5 mm2. E27 90 Fijacióm mediante agujeros para tornillos M4. 40 240 CÓDIGO AR1510000 E27 90 - SQ22 Con escuadra metálica roscada M10x1. 50 200 CÓDIGO 90SQ22. Sin toma tierra. AR1510220 90SQ22T. Con toma tierra. AR1510221 E27 90 - SQ21 Con escuadra metálica roscada M10x1 con tope y tornillo antirrotación. 50 200 CÓDIGO Sin toma tierra. AR1510210 E27 90 - SQ24 Con escuadra metálica para fijación automática con agujero de 10.2 x 7.2 mm. y espesor de chapa 0.5 2 mm. 50 200 CÓDIGO 90SQ24. Sin toma tierra. AR1510240 90SQ24T. Con toma tierra. AR1510241 E27 90 - SQ18 Con escuadra para fijación lateral con 2 agujeros M3 (separadas 13 mm.) y agujero central M4. 50 200 CÓDIGO 90SQ18. Sin toma tierra. AR1510180 90SQ18T. Con toma tierra (terminal). AR1510181 90SQ18VT. Con tornillo toma tierra. AR1510182 Tel. 902 300 101 · Fax +34 963 972 988. koala@koala-sa.es · www.koala-sa.es
  • 50.
    128 PORTALÁMPARAS CASQUILLO E26 - E27 Portalámparas de Porcelana E27 E27 90 - SQ11 Con escuadra para fijación lateral con agujero 5.2 mm. diámetro. 50 150 CÓDIGO Sin toma tierra. AR1510110 E27 90 - SQ20 Con escuadra metálica plana provista de 2 agujeros para tornillos M4 (distancia 53 mm.). 50 200 CÓDIGO Sin toma tierra. AR1510200 E27 90 - SQ6 Con escuadra metálica para fijación automática con ángulo de 30º y agujero de 8.2 x 7.2 mm. O 10.5 mm. y espesor de chapa 0.5 2 mm. 50 150 CÓDIGO Sin toma tierra. AR1510060 E27 93 Conexión mediante agujeros para tornillos M4 o con capuchón a presión. 50 200 CÓDIGO AR1530000 E27 93 - SQ17 Con escuadra metálica para fijación automática en agujero según dibujo. Espesor de chapa 0.5 2 mm. 50 200 CÓDIGO AR1530170 Tel. 902 300 101 · Fax +34 963 972 988. koala@koala-sa.es · www.koala-sa.es
  • 51.
    PORTALÁMPARAS 129 CASQUILLO E26 - E27 Capuchones para portalámparas 93 CAP93 - NIP Con racor metálico, roscado M10x1 y tornillo antirrotación. 50 500 CÓDIGO AR1560102 CAP93 - NIP - T Con racor metálico, roscado M10x1, tornillo antirrotación y toma de tierra. 50 500 CÓDIGO AR1560132 CAP93 - ASF Con racor roscado M10x1 y tope. 50 500 CÓDIGO AR1560112 Portalámparas porcelana E27. 250V 4A E - 27 - 800 Conexión mediante agujeros para tornillos M4. 100 400 CÓDIGO F180000 E27 - 800 Capuchón termoplástico negro para portalámparas E27-800 porcelana. 100 1000 CÓDIGO Tapa 139. 49139C1 Capuchón 139. 49139T1 Tel. 902 300 101 · Fax +34 963 972 988. koala@koala-sa.es · www.koala-sa.es
  • 52.
    130 PORTALÁMPARAS CASQUILLO E26 - E27 Portalámparas porcelana E27 E27 - 800C Con escuadra metálica para fijación automática en agujeros de 10.2 x 7.2 mm. Espesor de chapa 0.5 2 mm. Sin toma tierra y conexionado con dos cables de 25 Sin toma tierra. Con toma tierra. cm. de silicona + fibra de vidrio HO55T-K azul/marrón. 100 400 100 400 100 400 CÓDIGO F1800C0 CÓDIGO F1800C1 CÓDIGO F180C25 E27 - 800D Con escuadra metálica roscada M10x1. 100 400 CÓDIGO Sin toma tierra. F1800D0 E27 - 800F Con escuadra metálica para fijación lateral con 2 agujeros M3 y agujero central roscado 5/32”. 100 400 CÓDIGO Sin toma tierra. F1800F1 Con toma tierra (tornillo). F1800F0 E27 - 800P Con escuadra metálica para fijación lateral. 100 400 CÓDIGO Sin toma tierra. F1800P0 E27 - 800H Con escuadra metálica para fijación automática en agujeros de 3.6 x 6.5 mm. Espesor de chapa 0.8 1.5 mm. 100 400 CÓDIGO Sin toma tierra. F1800H0 Tel. 902 300 101 · Fax +34 963 972 988. koala@koala-sa.es · www.koala-sa.es
  • 53.
    PORTALÁMPARAS 131 CASQUILLO E26 - E27 Portalámparas de Porcelana E26 660W. 250V. T150 10 mm. Conexión con tornillos para cables rígidos o flexibles. AWG18 E26 90 Fijacióm mediante agujeros para tornillos M4. 50 200 CÓDIGO AR1710000 E26 90 - SQ11 Escuadra para fijación lateral con agujero de 5.2 mm. de diámetro. 50 200 CÓDIGO AR1710110 E26 90 - SQ22 Escuadra para fijación lateral con agujero de 5.2 mm. de diámetro, con escuadra metálica roscada M10x1. 50 200 CÓDIGO AR1710220 E26 90 - SQ24 Con escuadra metálica para fijación automática con agujero de 10.2 x 7.2 mm. y espesor de chapa 0.5 2 mm. 50 200 CÓDIGO AR1710240 E26 93 Fijación mediante agujeros para tornillos M4 o con capuchón a presión. 50 200 CÓDIGO AR1593000 Tel. 902 300 101 · Fax +34 963 972 988. koala@koala-sa.es · www.koala-sa.es
  • 54.
    132 PORTALÁMPARAS CASQUILLO E26 - E27 Portalámparas E26 4A. 250V. E26 LISO Con capuchón metálico roscado XX XX y tornillo antirrotación. 100 400 CÓDIGO F152690 E26 ROSCADO Con capuchón metálico roscado XX XX, tornillo antirrotación y arandela metálica. 100 400 CÓDIGO F162640 Portalámparas E27 de resina alta temperatura 7 mm. Serie 910: Conexión con tornillos para cables rígidos o flexibles de 0.5 2 mm2. 250V. 4A. T230 Serie 920: Conexión automática para cables rígidos o flexibles de 0.5 2 mm2. SERIE 910. Conexión con tornillos. E27 - 910 Fijación mediante agujeros para tornillos M4. 50 500 CÓDIGO AR1410000 E27 - 910 SQ22 Con escuadra metálica roscada M10x1. 50 500 CÓDIGO Sin toma tierra. AR1410220 Tel. 902 300 101 · Fax +34 963 972 988. koala@koala-sa.es · www.koala-sa.es
  • 55.
    PORTALÁMPARAS 133 CASQUILLO E26 - E27 Portalámparas E27 de resina alta temperatura SERIE 910. Conexión con tornillos. E27 - 910 SQ23 Con escuadra metálica para fijación automática en agujero de 36 x 6.5 mm. Espesor de chapa 0.8 1.5 mm. 50 500 CÓDIGO Sin toma tierra. AR1410230 E27 - 910 SQ24 Con escuadra metálica para fijación automática en agujero de 10.2 x 7.2 mm. y espesor de chapa 0.5 2 mm. 50 500 CÓDIGO 910SQ24. Sin toma tierra. AR1410240 910SQ24T. Con toma tierra. AR1410241 E27 - 910 SQ18 Con escuadra metálica para fijación lateral con 2 agujeros M3 (separados 13mm) y agujero central M4. 50 500 CÓDIGO 910SQ18. Sin toma tierra. AR1410180 910SQ18VT. Con toma tierra (tornillo). AR1410182 E27 - 910 SQ11 Con escuadra metálica para fijación lateral agujero 5.2 mm. de diámetro. 50 500 CÓDIGO 910SQ11. Sin toma tierra. AR1410110 910SQ11T. Con toma tierra. AR1410111 E27 - 910 SQ6 Con escuadra metálica para fijación automática con ángulo de 30º en agujero de 8.2 x 7.2 mm o O10.5 mm. Espesor de chapa de 0.5 2 mm. 50 500 CÓDIGO 910SQ6. Sin toma tierra. AR1410060 910SQ6T. Con toma tierra. AR1410061 Tel. 902 300 101 · Fax +34 963 972 988. koala@koala-sa.es · www.koala-sa.es
  • 56.
    134 PORTALÁMPARAS CASQUILLO E26 - E27 Portalámparas E27 de resina alta temperatura SERIE 910. Conexión con tornillos. E27 - 910 CP Provisto de agujeros especiales para fijación mediante capuchón a presión. 50 500 CÓDIGO AR1410020 SERIE 920. Conexión automática. E27 - 920 Fijación mediante agujeros para tornillo M4. 50 500 CÓDIGO AR1420000 E27 - 920 SQ22 Con escuadra metálica roscada M10x1. 50 500 CÓDIGO Sin toma tierra. AR1420220 E27 - 920 SQ23 Con escuadra metálica para fijación automática en agujero de 36 x 6.5 mm2. Espesor de chapa de 0.5 2 mm. 50 500 CÓDIGO Sin toma tierra. AR1420230 E27 - 920 SQ24 Con escuadra metálica para fijación automática en agujero de 10.2 x 7.2 mm y espesor de chapa de 0.5 2 mm. 50 500 CÓDIGO 920SQ24. Sin toma tierra. AR1420240 920SQ24T. Con toma tierra. AR1420242 Tel. 902 300 101 · Fax +34 963 972 988. koala@koala-sa.es · www.koala-sa.es
  • 57.
    PORTALÁMPARAS 135 CASQUILLO E26 - E27 Portalámparas E27 de resina alta temperatura SERIE 920. Conexión automática. E27 - 920 SQ18 Con escuadra metálica para fijación lateral con 2 agujeros M3 (separadas 13 mm) y agujero central M4. 50 500 CÓDIGO 920SQ18. Sin toma tierra. AR1420180 920SQ18VT. Con toma tierra (tornillo). AR1420183 E27 - 920 SQ17 Con escuadra metálica para fijación automática en agujero según dibujo. Espesor de chapa de 0.5 2 mm. 50 500 CÓDIGO Sin toma tierra. AR1420170 E27 - 920 SQ6 Con escuadra metálica para fijación automática con ángulo de 30º en agujero de 8.2 x 7.2 mm o O10.5 mm. Espesor de chapa de 0.5 2 mm. 50 500 CÓDIGO Sin toma tierra. AR1420060 E27 - 920 CP Provisto de agujeros especiales para fijación mediante capuchón a presión. 50 500 CÓDIGO AR1420020 Tel. 902 300 101 · Fax +34 963 972 988. koala@koala-sa.es · www.koala-sa.es
  • 58.
    136 PORTALÁMPARAS CASQUILLO E26 - E27 Capuchones para Portalámparas 910CP y 920CP COLOR BEIGE CP 910 - 920 ASF Con rosca M10x1 con tope. 50 500 CÓDIGO AR1461100 CP 910 - 920 NIP Con racor metálico roscado M10x1 y tornillo antirrotación. 50 500 CÓDIGO AR1461200 CP 101 FP Para fijación automática en agujeros 20x10 mm y espesor de chapa 0.5 1.2 mm. 50 500 CÓDIGO AR1460100 CP 101 FPC Para fijación automática en agujeros 20 x 10 mm y espesor de chapa de 0.5 1.2 mm. con agujero central O10 mm. Para salida cable. 50 500 CÓDIGO AR1460110 CP 101 FPL Para fijación automática en agujeros 20 x 10 mm. y espesor de chapa 0.5 1.2 mm. Salida cable lateral. 50 500 CÓDIGO AR1460121 Tel. 902 300 101 · Fax +34 963 972 988. koala@koala-sa.es · www.koala-sa.es
  • 59.
    PORTALÁMPARAS 137 CASQUILLO E26 - E27 Portalámparas E40 porcelana 750V. 16A. 17 Conexión con tornillos para cables rígidos o flexibles. Material: esteatita. Sin escuadra. 10 60 CÓDIGO G100400 Con escuadra metálica provista de asas. 10 60 CÓDIGO G100410 Tel. 902 300 101 · Fax +34 963 972 988. koala@koala-sa.es · www.koala-sa.es
  • 60.
    138 PORTALÁMPARAS CASQUILLO B15 - B22 Portalámparas Termoplásticos B15 7 mm. 250V. 2A. T200 Conexión con tornillos para cables rígidos o flexibles de 0.5 2 mm2. PASTILLAS DE CONEXIÓN B15 - 45 Fijación mediante agujeros para tornillos autorroscantes, capuchones serie 105 o con escuadras para soporte vela series 17xx. 100 1000 CÓDIGO Negro AR2804501 Blanco AR2804502 CAMISAS. (Para aplicaciones en clase II). Posibilidad de utilizar con velas O27cm. CM - B15 - 150 Camisa lisa. 100 1000 CÓDIGO Negro AR2815001 Blanco AR2815002 CM - B15 - 151 Camisa roscada. 100 1000 CÓDIGO Negro AR2815101 Blanco AR2815102 CM - B15 - 152 Camisa semirroscada. 100 1000 CÓDIGO Negro AR2815201 Blanco AR2815202 Tel. 902 300 101 · Fax +34 963 972 988. koala@koala-sa.es · www.koala-sa.es
  • 61.
    PORTALÁMPARAS 139 CASQUILLO B15 - B22 Portalámparas Metálicos B15 Material: Latón. Pastilla interior porcelana. Roscado M10x1. Según BSEM 61184 50 600 CÓDIGO G315005 Portalámparas Metálicos B22 Material: Latón. Pastilla interior baquelita. Roscado M10x1. Tornillo con toma de tierra. Según BSEM 61184 50 2000 CÓDIGO G222005 Material: Latón. Pastilla interior baquelita. Roscado M10x1. Tornillo con toma de tierra. Según BSEM 61184 50 400 CÓDIGO G222105 Portalámparas de Porcelana B22 250V. 4A. T220 B22 - 220 Conexión mediante tornillos para cables rígidos o flexibles de 0.5 2.2 mm2. Fijación mediante agujeros para tornillos M4. 50 250 CÓDIGO AR2920000 Tel. 902 300 101 · Fax +34 963 972 988. koala@koala-sa.es · www.koala-sa.es
  • 62.
    140 PORTALÁMPARAS PORTALÁMPARAS HALÓGENOS TENSIÓN RED Portalámparas G9 G9 - 5600 2A. 250V. T270. Material: Esteatita. Fijación con tornillos M3 o capuchón para aplicaciones en clase II. Conexión automática para cables rígidos o flexibles con terminales de latón 0.5 1.5 mm2. 50 500 CÓDIGO AR6500000 G9 - 5610 2A. 250V. T270. Material: LPC. Fijación con capuchón o escuadras metálicas para aplicaciones en clase II. Conexión automática para cables rígidos o flexibles con terminales de latón 0.5 1.5 mm2. 50 500 CÓDIGO AR6510000 G9 - 5601 2A. 250V. T270. Material: Esteatita. Fijación con capuchón o escuadras metálicas para aplicaciones en clase II. Conexión automática para cables rígidos o flexibles con terminales de latón 0.5 1.5 mm2. 50 500 CÓDIGO AR6520000 G9 - 5602 2A. 250V. T270. Material: Esteatita. Fijación con capuchón o escuadras metálicas para aplicaciones en clase II. Conexión automática para cables rígidos o flexibles con terminales de latón 0.5 1.5 mm2. 50 500 CÓDIGO AR6540000 Tel. 902 300 101 · Fax +34 963 972 988. koala@koala-sa.es · www.koala-sa.es
  • 63.
    PORTALÁMPARAS 141 PORTALÁMPARAS HALÓGENOS TENSIÓN RED Portalámparas G9 2A. 250V. T250. Material: Esteatita. Fijación con capuchón o escuadras metálicas para aplicaciones en clase II. Conexión automática para cables rígidos o flexibles de 0.5 0.75 mm2. 14 100 400 CÓDIGO E709000 2A. 250V. T250. Material: Esteatita. Fijación con capuchón o escuadras metálicas para aplicaciones en clase II. Conexión automática para cables rígidos o flexibles de 0.5 0.75 mm2. 05 25 500 CÓDIGO 9900001 2A. 250V. T250. Material: Esteatita. Fijación con capuchón o escuadras metálicas para aplicaciones en clase II. Conexión automática para cables rígidos o flexibles de 0.5 0.75 mm2. 05 25 500 CÓDIGO 9900002 2A. 250V. Material: Esteatita. CONTACTOS DOBLES. Fijación con capuchón o escuadras metálicas para aplicaciones en clase II. Conexión automática para cables rígidos o flexibles de 0.5 0.75 mm2. 03 25 500 T280º T250º CÓDIGO 92A6600 Tel. 902 300 101 · Fax +34 963 972 988. koala@koala-sa.es · www.koala-sa.es
  • 64.
    142 PORTALÁMPARAS PORTALÁMPARAS HALÓGENOS TENSIÓN RED Portalámparas G9 cableados Material esteatita. 250V. 2A. T280 TF20: Cable de teflón 180º. FPFP20: Cable de teflón 180º doble aislamiento. PT75: Cable de teflón 250º. 2A. 250V. T280. Material: Esteatita. Para luminarias en clase II si conexionados con cable doble aislamiento. Cable TF20. Aislamiento sencillo. Cable FPFP20. Doble Aislamiento. COLOR LONGITUD SECCIÓN CÓDIGO COLOR LONGITUD SECCIÓN CÓDIGO CABLE CM. MM2. CABLE CM. MM2. 25 1000 B/N 30 0.50 929030T 25 1000 A/M 25 0.50 929025F 25 300 B/N 60 0.50 929060T 25 500 A/M 40 0.50 929040F 25 300 B/N 85 0.50 929085T 25 300 A/M 60 0.50 929060F 25 300 B/N 100 0.50 929100T 25 300 A/M 75 0.50 929075F 25 200 B/N 130 0.50 929130T 25 300 A/M 90 0.50 929090F 25 200 B/N 155 0.50 929155T 25 300 A/M 100 0.50 929100F 25 200 B/N 215 0.50 929215T 25 200 A/M 150 0.50 929150F B/N: Blanco / Negro A/M: Azul / Marrón Cable PT75. Aislamiento sencillo. COLOR LONGITUD SECCIÓN CÓDIGO CABLE CM. MM2. 25 1000 B/N 10 0.75 929010P 25 1000 B/N 15 0.75 929015P 25 1000 B/N 25 0.75 929025P 25 500 B/N 40 0.75 929040P 25 500 B/N 50 0.75 929050P 25 300 B/N 60 0.75 929060P 25 300 B/N 75 0.75 929075P 25 300 B/N 80 0.75 929080P 25 300 B/N 100 0.75 929100P 25 200 B/N 120 0.75 929120P 25 200 B/N 130 0.75 929130P 25 200 B/N 160 0.75 929160P 25 200 B/N 180 0.75 929180P B/N: Blanco / Negro Tel. 902 300 101 · Fax +34 963 972 988. koala@koala-sa.es · www.koala-sa.es
  • 65.
    PORTALÁMPARAS 143 PORTALÁMPARAS HALÓGENOS TENSIÓN RED Accesorios para Portalámparas G9 CAPUCHONES Y ARANDELAS PLÁSTICOS Capuchón para portalámparas 5600. 50 500 CÓDIGO M10x1. AR6500001 M8x1. AR6500002 Arandela plástica para capuchón 5600. 50 500 CÓDIGO AR6501421 Capuchón para portalámparas 5610, 5601, E709000, 92A6600, 929xxxx. Con rosca M10x1. 50 500 CÓDIGO Sin aislador. AR655000 Con aislador*. AR655001 * Para luminarias móviles o ajustables Capuchón para portalámparas 5610, 5601, E709000, 92A6600, 929xxxx. Con rosca M10x1. 100 1000 CÓDIGO 9255781 Capuchón para portalámparas 9900001 y 9900002. Con rosca M10x1. T250. Salida lateral de cable. 50 5000 CÓDIGO Neutro 9900003 Tel. 902 300 101 · Fax +34 963 972 988. koala@koala-sa.es · www.koala-sa.es
  • 66.
    144 PORTALÁMPARAS PORTALÁMPARAS HALÓGENOS TENSIÓN RED Accesorios para Portalámparas G9 Capuchón para portalámparas 9900001 y 9900002. Con rosca M10x1. T250. Salida central de cable. 50 1000 CÓDIGO Neutro 9900004 Capuchón roscado exterior para portalámparas 990000. Con rosca M10x1. T250. 50 1000 CÓDIGO 9900007 Arandela termoplástica. T240. 50 1000 CÓDIGO Neutro 9900009 Arandela 133. 50 500 CÓDIGO Neutro AR6520100 Arandela 133 ALTA. 50 500 CÓDIGO Neutro AR6520101 Tel. 902 300 101 · Fax +34 963 972 988. koala@koala-sa.es · www.koala-sa.es
  • 67.
    PORTALÁMPARAS 145 PORTALÁMPARAS HALÓGENOS TENSIÓN RED Accesorios para Portalámparas G9 CAPUCHONES Y ARANDELAS METÁLICOS Capuchón para portalámparas 5610, 5601, E709000, 92A6600, 929xxxx. Con rosca M10x1. Con aislador para aplicaciones en luminarias móviles o ajustables. 50 500 50 500 CÓDIGO AR6530001 CÓDIGO AR6510009 Capuchón para portalámparas 5610 y 5601, E709000, 92A6600, 929xxxx. Con aislador para aplicaciones en luminarias móviles o ajustables. Rosca macho M10x1. 50 500 CÓDIGO AR6530001 Capuchón para portalámparas 5610, 5601, E709000, 92A6600, 929xxxx. Roscado exterior M20x1 y fijación con rosca M10x1. 100 1000 CÓDIGO 9233300 Capuchón para portalámparas 5610, 5601, E709000, 92A6600, 929xxxx. Roscado exterior M20x1 y fijación con rosca M10x1. 100 1000 CÓDIGO 9233500 Arandela para capuchón 9233300 y 9233500. 50 5000 CÓDIGO 9233400 Tel. 902 300 101 · Fax +34 963 972 988. koala@koala-sa.es · www.koala-sa.es
  • 68.
    146 PORTALÁMPARAS PORTALÁMPARAS HALÓGENOS TENSIÓN RED Accesorios para Portalámparas G9 Llave para arandela 9233400. 50 1000 CÓDIGO 9244000 Capuchón para portalámparas 9900001. Roscado exteriormente M20.8 x 2 y con fijación rosca macho M10x1. Montaje con llave hexagonal 5 mm. 50 1000 CÓDIGO 9900021 Capuchón para portalámparas 9900001. 50 1000 CÓDIGO 9900022 Arandela metálica niquelada con rosca M20.8 x 2 y con sistema para blocaje tulipa vidrio. 50 1000 CÓDIGO 9900010 Arandela metálica niquelada con rosca M20.8 x 2. 50 1000 CÓDIGO 9900011 Tel. 902 300 101 · Fax +34 963 972 988. koala@koala-sa.es · www.koala-sa.es
  • 69.
    PORTALÁMPARAS 147 PORTALÁMPARAS HALÓGENOS TENSIÓN RED Accesorios para Portalámparas G9 Arandela metálica niquelada con rosca M20.8 x 2. 50 1000 CÓDIGO 9900012 Arandela metálica cincada con rosca M20.8 x 2. 50 1000 CÓDIGO AR6501318 Arandela metálica cincada con rosca M20.8 x 2. 50 1000 CÓDIGO AR6501319 Arandela metálica cincada con rosca M20.8 x 2. 50 1000 CÓDIGO AR6501320 Llave plástica para arandelas 9900009, AR6501318, AR6501319, AR6501320, AR6520100 y AR6520101. 50 1000 CÓDIGO 9900008 Tel. 902 300 101 · Fax +34 963 972 988. koala@koala-sa.es · www.koala-sa.es
  • 70.
    148 PORTALÁMPARAS PORTALÁMPARAS HALÓGENOS TENSIÓN RED Escuadras Metálicas G9 Para portalámparas modelos: 5601, 5602, 5610, E709000, 92A6600, 929XXXX. Fijación mediante 2 agujeros O3.5 mm. con distancia entre centros de 11.6 mm. 50 500 CÓDIGO AR6520001 Para portalámparas modelos: 5601, 5602, 5610, E709000, 92A6600, 929XXXX. Fijación con rosca M10x1. 100 500 CÓDIGO AR6520002 Para portalámparas modelos: 5601, 5602, 5610, E709000, 92A6600, 929XXXX. Fijación con rosca M10x1, con aislador para luminarias móviles o ajustables. 50 500 CÓDIGO AR6520006 Para portalámparas modelos: 5601, 5602, 5610, E709000, 92A6600, 929XXXX. Fijación con rosca M10x1, con aislador para luminarias móviles o ajustables. 50 500 CÓDIGO AR6520010 Para portalámparas modelos: 5601, 5602, 5610, E709000, 92A6600, 929XXXX. Fijación con tornillos M3. Distancia entre centros 23 mm. 50 1000 CÓDIGO AR6520004 Tel. 902 300 101 · Fax +34 963 972 988. koala@koala-sa.es · www.koala-sa.es
  • 71.
    PORTALÁMPARAS 149 PORTALÁMPARAS HALÓGENOS TENSIÓN RED Escuadras Metálicas G9 Para portalámparas modelos: 5601, 5602, 5610, E709000, 92A6600, 929XXXX. Fijación con tornillos M3. Distancia entre centros 23 mm. 50 500 CÓDIGO AR6520005 Para portalámparas modelos: 5601, 5602, 5610, E709000, 92A6600, 929XXXX. Con fleje sujetatulipas. 100 500 CÓDIGO 9244300 Para portalámparas modelos: 5601, 5602, 5610, E709000, 92A6600, 929XXXX. 50 500 CÓDIGO 92320M0 Capuchón para portalámparas 9900001. 50 500 CÓDIGO 9900013 Soporte metal niquelado con fijación M10x1 para portalámparas 9900001 y 9900002. 50 1000 CÓDIGO 9900026 Tel. 902 300 101 · Fax +34 963 972 988. koala@koala-sa.es · www.koala-sa.es
  • 72.
    150 PORTALÁMPARAS PORTALÁMPARAS HALÓGENOS TENSIÓN RED Escuadras Metálicas G9 SQ53-G9 Para portalámparas modelos: 5601, 5610, E709000, 92A6600, 929XXXX. 50 500 CÓDIGO AR6501353 Cubre-portalámparas roscado cincado blanco. 100 500 CÓDIGO AR6501327 Cubre-portalámparas liso niquelado. 50 1000 CÓDIGO 9900005 Casquillo de sujeción para tubo/tulipa de vidrio. Rosca M10x1. Con orificios de ventilación. Montaje: con tornillos autorroscantes M3. Para portalámparas base G9, modelo 5600. Material: Zamak. 100 CÓDIGO 940P034 Tel. 902 300 101 · Fax +34 963 972 988. koala@koala-sa.es · www.koala-sa.es
  • 73.
    PORTALÁMPARAS 151 PORTALÁMPARAS HALÓGENOS TENSIÓN RED Escuadras Metálicas G9 Fleje para casquillo de sujeción. Fijación a presión. Para portalámparas base G9, modelo 5600. Material: Fleje AC92 x 0.6 mm. L/F CK67 Recocido. Acabado: Templado, revenido y niquelado. 100 CÓDIGO 949C034 Tel. 902 300 101 · Fax +34 963 972 988. koala@koala-sa.es · www.koala-sa.es
  • 74.
    152 PORTALÁMPARAS PORTALÁMPARAS HALÓGENOS TENSIÓN RED Portalámparas GZ10 y GU10 250V. 2A. T250 FPFP20: Cable doble aislamiento teflón T180º. AWG20 (0.61 mm2). SIL75: Cable silicona T180º. 0.75mm2. Material esteatita. TF20: Cable teflón T180º. AWG20 (0.61 mm2) 5500 GU10. 4A - 250V - T250. Material: Esteatita. Para aplicaciones en clase II. TIPO CABLE LONGITUD CÓDIGO FPFP20 25 cm. 25 500 AR3360250 5500 GU10 SQ22. 4A - 250V - T250. Material: Esteatita. Para aplicaciones en clase II. Montado con escuadra M10x1. TIPO CABLE LONGITUD CÓDIGO FPFP20 25 cm. 25 500 AR3360252 5500 GZ10. 4A - 250V - T250. Material: Esteatita. Para aplicaciones en clase II. Fijación con tornillos M3. TIPO CABLE LONGITUD CÓDIGO FPFP20 20 cm. 25 500 AR3460200 FPFP20 25 cm. 25 500 AR3460250 FPFP20 50 cm. 25 500 AR3460500 FPFP20 100 cm. 25 500 AR3461000 Tel. 902 300 101 · Fax +34 963 972 988. koala@koala-sa.es · www.koala-sa.es
  • 75.
    PORTALÁMPARAS 153 PORTALÁMPARAS HALÓGENOS TENSIÓN RED Portalámparas GZ10 y GU10 5500 GZ10 SQ22. 4A - 250V - T250. Material: Esteatita. Para aplicaciones en clase II. Montado en escuadra M10x1. TIPO CABLE LONGITUD CÓDIGO FPFP20 25 cm. 25 500 AR3460252 FPFP20 50 cm. 25 500 AR3460502 5510 GU10. 4A - 250V - T250. Material: Esteatita. Fijación con tornillos M3. TIPO CABLE LONGITUD CÓDIGO TIPO CABLE LONGITUD CÓDIGO SIL75 25 cm. 25 500 AR3510250 FPFP20 25 cm. 25 500 AR3540250 SIL75 60 cm. 25 500 AR3510600 FPFP20 60 cm. 25 500 AR3540600 5510 GZ10. 4A - 250V - T250. Material: Esteatita. Fijación con tornillos M3. TIPO CABLE LONGITUD CÓDIGO TIPO CABLE LONGITUD CÓDIGO SIL75 25 cm. 25 500 AR3610250 TF20. Bicolor. 50 cm. 25 500 AR3640503 TF20 25 cm. 25 500 AR3640250 TF20. Bicolor. 60 cm. 25 500 AR3640600 TF20 40 cm. 25 500 AR3640403 TF20. Bicolor. 120 cm. 25 500 AR3641203 Tel. 902 300 101 · Fax +34 963 972 988. koala@koala-sa.es · www.koala-sa.es
  • 76.
    154 PORTALÁMPARAS PORTALÁMPARAS HALÓGENOS TENSIÓN RED Portalámparas GZ10 y GU10 H4. GZ10. 2A - 250V - T250. Material: Esteatita. TIPO CABLE LONGITUD CÓDIGO TF20 20 cm. 25 500 990420C TF20 30 cm. 25 500 990430C TF20 40 cm. 25 500 990440C TF20 60 cm. 25 500 990460C TF20 100 cm. 25 500 990410C GZ10. 2A - 250V - T240. Material: Esteatita. Para aplicaciones clase II. Conexión automática para cables rígidos o flexibles de 0.5 1.5 mm2. Con terminales de latón. 11 50 500 CÓDIGO 9714301 GZ10 2A - 250V - T250. Material: Esteatita. Capuchón con presacable para aplicaciones con clase II. TIPO CABLE LONGITUD CÓDIGO SIL 180º 0.75mm . Doble aislamiento. 16 cm. 2 100 400 E710016 Tel. 902 300 101 · Fax +34 963 972 988. koala@koala-sa.es · www.koala-sa.es
  • 77.
    PORTALÁMPARAS 155 PORTALÁMPARAS HALÓGENOS TENSIÓN RED Portalámparas R7s metálicos SIV75: Cable silicona + fibria de vidrio T180º. 0.75mm2. TF20: Cable teflón FEP T180º. AWG20 (0.61mm2). 250V. 6A. T1 350º PT75: Cable teflón PTFE T250º, 0.75mm2. FPFP20: Cable doble aislamiento FEP T180º AWG20 (0.61mm2). 5100. Cuerpo + tuerca. 100 1000 CÓDIGO AR3000000 Tuerca suelta. AR3000001 CÓMO REALIZAR SU PEDIDO Se sirve el cuerpo del portalámparas más la tuerca por un lado y el contacto cableado por otro. Al cursar el pedido debe especificar tipo de cable SIV75 (silicona recubierta de fibra de vidrio T180ºC) o TF20 (teflón FEP T180ºC AWG20) Las longitudes standard de cable se detallan en la página siguiente. Si desea que le enviemos el portalámparas ya montado con el cable o con las escuadras especifíquelo al cursar el pedido. INSTRUCCIONES DE MONTAJE El portalámparas 5100 presenta una mayor rapidez y sencillez para su montaje a la escuadra de fijación al no tener que pasar el cable a través de la escuadra y de la tuerca. La tuerca de fijación puede montarse con atornilladores eléctricos o neumáticos, reduciendose el tiempo de montaje. ATENCIÓN: Max. par de torsión 2.5 Nm. El montaje del cable con el contacto es sencillo una vez el cuerpo del portalámparas está fijo en la escuadra, la tracción del cable se debe efectuar según el eje del portalámparas. El bloqueo del conductor se produce automáticamente gracias a las dos aletas de retención del contacto. Tel. 902 300 101 · Fax +34 963 972 988. koala@koala-sa.es · www.koala-sa.es
  • 78.
    156 PORTALÁMPARAS PORTALÁMPARAS HALÓGENOS TENSIÓN RED Portalámparas R7s metálicos Nota: Estos códigos se refieren sólo al contacto más el cable. TIPO CABLE LONGITUD CÓDIGO TIPO CABLE LONGITUD CÓDIGO SIV 75 20 cm. 100 500 AR3002020 TF20 20 cm. 100 500 AR3004020 SIV 75 25 cm. 100 500 AR3002025 TF20 25 cm. 25 500 AR3004025 SIV 75 40 cm. 100 500 AR3002040 TF20 30 cm. 25 500 AR3004030 SIV 75 50 cm. 25 500 AR3002050 TF20 40 cm. 25 500 AR3004040 SIV 75 60 cm. 25 500 AR3002060 TF20 45 cm. 25 500 AR3004045 SIV 75 80 cm. 25 500 AR3002080 TF20 50 cm. 25 500 AR3004050 SIV 75 100 cm. 25 500 AR3002100 TF20 60 cm. 25 500 AR3004060 SIV 75 130 cm. 25 500 AR3002130 TF20 80 cm. 25 500 AR3004080 SIV 75 160 cm. 25 500 AR3002160 TF20 100 cm. 25 500 AR3004100 SIV 75 200 cm. 25 500 AR3002200 TF20 130 cm. 25 500 AR3004130 TF20 160 cm. 25 500 AR3004160 TF20 200 cm. 25 500 AR3004200 TF20 220 cm. 25 500 AR3004220 ESCUADRAS SUELTAS SOPORTE SQ53. Escuadra para fijación del portalámparas 5100 para bombillas halógenas lineales de 118 mm. CÓDIGO 50 800 470SQ50 Tel. 902 300 101 · Fax +34 963 972 988. koala@koala-sa.es · www.koala-sa.es
  • 79.
    PORTALÁMPARAS 157 PORTALÁMPARAS HALÓGENOS TENSIÓN RED Portalámparas R7s metálicos SOPORTE SQ54. Escuadra para fijación del portalámparas 5100 para bombillas halógenas lineales de 78 mm. CÓDIGO 100 800 470SQ52 5100 MONTADOS EN ESCUADRA SQ54. Escuadra corta para lámpara 78 mm. TIPO CABLE LONGITUD CÓDIGO TIPO CABLE LONGITUD CÓDIGO SIV 75 20 cm. 25 500 AR3020203 TF20 20 cm. 25 500 AR3040404 SIV 75 25 cm. 25 500 AR3020253 TF20 40 cm. 25 500 AR3040403 5100 MONTADOS EN ESCUADRA SQ53. Escuadra larga para lámpara118 mm. TIPO CABLE LONGITUD CÓDIGO TIPO CABLE LONGITUD CÓDIGO SIV 75 25 cm. 25 500 AR3020252 TF20 40 cm. 25 500 AR3040402 SIV 75 75 cm. 25 500 AR3020752 SIV 75 100 cm. 25 500 AR3021002 5120. 250V. 6A. T1 350ºC. Portalámparas para aplicaciones en clase II. TIPO CABLE LONGITUD CÓDIGO FPFP20 25 cm. 25 500 AR3160250 FPFP20 50 cm. 25 500 AR3160500 FPFP20 80 cm. 25 500 AR3160800 PT75 25 cm. 25 500 AR3180250 Tel. 902 300 101 · Fax +34 963 972 988. koala@koala-sa.es · www.koala-sa.es
  • 80.
    158 PORTALÁMPARAS PORTALÁMPARAS HALÓGENOS TENSIÓN RED Portalámparas R7s metálicos 5120 MONTADOS EN ESCUADRA SQ53. Escuadra larga para lámpara118 mm. TIPO CABLE LONGITUD CÓDIGO FPFP20 25 cm. 25 500 AR3160252 5120 MONTADOS EN ESCUADRA SQ54. Escuadra corta para lámpara 78 mm. TIPO CABLE LONGITUD CÓDIGO FPFP20 25 cm. 25 500 AR3160253 A10. 6A. 250V. T300 Cuerpo de latón niquelado. Aislante esteatita. 03 TIPO CABLE LONGITUD CÓDIGO TF20 20 cm. 25 400 92A100T TF20 70 cm. 25 300 92A070T A10. 1500W. 250V. T250 Cuerpo de latón niquelado. Aislante esteatita. TIPO CABLE LONGITUD CÓDIGO FEP AWG18 STYLE 1332UL 30 cm. 25 200 92A030U FEP AWG18 STYLE 1332UL 50 cm. 25 200 92A050U Tel. 902 300 101 · Fax +34 963 972 988. koala@koala-sa.es · www.koala-sa.es
  • 81.
    PORTALÁMPARAS 159 PORTALÁMPARAS HALÓGENOS TENSIÓN RED Portalámparas R7s metálicos H2. 6A. 250V. T300 Cuerpo de latón niquelado. Aislante esteatita. 03 TIPO CABLE LONGITUD CÓDIGO TIPO CABLE LONGITUD CÓDIGO SIV75 20 cm. 25 1000 992520V TF20 20 cm. 25 1000 992520T SIV75 25 cm. 25 1000 992525V TF20 30 cm. 25 1000 992530T SIV75 30 cm. 25 1000 992530V TF20 40 cm. 25 1000 992540T SIV75 50 cm. 25 1000 992550V TF20 50 cm. 25 1000 992550T SIV75 60 cm. 25 1000 992560V TF20 60 cm. 25 1000 992560T SIV75 100 cm. 25 1000 992595V TF20 70 cm. 25 1000 992570T SIV75 130 cm. 25 1000 992513V TF20 80 cm. 25 1000 992580T TF20 190 cm. 25 1000 992519T TF20 220 cm. 25 1000 992522T 6A. 250V. T300 Cuerpo de latón niquelado. Aislante esteatita. TIPO CABLE LONGITUD CÓDIGO TIPO CABLE LONGITUD CÓDIGO SIV 75 25 cm. 100 700 E702025 TF20 25 cm. 100 500 E703025 SIV 75 60 cm. 100 600 E702060 TF20 50 cm. 100 500 E703050 TF20 100 cm. 100 500 E703100 TF20 Azul 50 cm. 100 400 E70405A TF20 Marrón 50 cm. 100 400 E70405M TF20 Azul 80 cm. 100 400 E70408A TF20 Marrón 80 cm. 100 500 E70408M Tel. 902 300 101 · Fax +34 963 972 988. koala@koala-sa.es · www.koala-sa.es
  • 82.
    160 PORTALÁMPARAS PORTALÁMPARAS HALÓGENOS TENSIÓN RED Portalámparas R7s en esteatita 250V. 6A. T250 11 5200. Cable con terminal latón. Fijación con tornillos M3. 21 TIPO CABLE LONGITUD CÓDIGO SIV 75 25 cm. 100 500 AR3220250 SIV 75 75 cm. 100 500 AR3220750 SIV 75 100 cm. 100 500 AR3221000 MONTADOS CON ESCUADRAS 5200 / SQ70 Montado en escuadra metálica. Fijación mediante agujeros para tornillos M4. TIPO CABLE LONGITUD CÓDIGO SIV 75 15 cm. 100 500 AR3220158 SIV 75 25 cm. 100 500 AR3220258 Escuadra suelta SQ70 100 - AR3009070 5200 / SQ60 Montado en escuadra metálica. Fijación mediante agujeros para tornillos M4. TIPO CABLE LONGITUD CÓDIGO SIV75 25 cm. 100 500 AR3220251 PT75 25 cm. 100 500 AR3280251 Escuadra suelta SQ60 100 - AR3009060 Tel. 902 300 101 · Fax +34 963 972 988. koala@koala-sa.es · www.koala-sa.es
  • 83.
    PORTALÁMPARAS 161 PORTALÁMPARAS HALÓGENOS TENSIÓN RED Portalámparas R7s en esteatita 5200 / SQ62 Montado en escuadra metálica. Fijación mediante agujeros para tornillos M4. TIPO CABLE LONGITUD CÓDIGO SIV 75 25 cm. 100 500 AR3220252 Escuadra suelta SQ62 100 - AR3009062 5200 / SQ62R Montado en escuadra metálica. Fijación mediante agujeros para tornillos M4. TIPO CABLE LONGITUD CÓDIGO SIV75 25 cm. 100 500 AR3220254 5200 / SQ64 Montado en escuadra metálica. Fijación mediante agujeros para tornillos M4. TIPO CABLE LONGITUD CÓDIGO SIV75 25 cm. 100 500 AR3220257 Escuadra suelta SQ64 100 - AR3009064 Tel. 902 300 101 · Fax +34 963 972 988. koala@koala-sa.es · www.koala-sa.es
  • 84.
    162 PORTALÁMPARAS PORTALÁMPARAS HALÓGENOS BAJA TENSIÓN Portalámparas Halógenos Baja Tensión SIL75: Cable silicona 0.75 mm. y 180º. BASE G4. 24V. 4A. T1 220º TF20: Cable teflón FEP T180º. AWG20. Material: PPS TF22: Cable teflón FEP T180º. AWG22. PT75: Cable teflón PTFE T250º, 0.75mm2. 5420. Conexión con tornillos M3. TIPO CABLE LONGITUD CÓDIGO SIL75 12.5 cm. 25 500 AR3701012 SIL75 16 cm. 25 500 AR3701016 5421. Para empotrar en luminarias. TIPO CABLE LONGITUD CÓDIGO SIL75 12.5 cm. 25 500 AR3711012 SIL75 15 cm. 25 500 AR3711015 SIL75 50 cm. 25 500 AR3711050 Tel. 902 300 101 · Fax +34 963 972 988. koala@koala-sa.es · www.koala-sa.es
  • 85.
    PORTALÁMPARAS 163 PORTALÁMPARAS HALÓGENOS BAJA TENSIÓN Portalámparas Halógenos Baja Tensión 5423. Para empotrar en luminarias. TIPO CABLE LONGITUD CÓDIGO SIL75 Negro 12.5 cm. 25 500 AR3731012 SIL75 16 cm. 25 500 AR3731016 SIL75 Beige 16 cm. 25 500 AR37A1016 5430E. Para insertar en tubos Ø7.7 7.8 mm. TIPO CABLE LONGITUD CÓDIGO TIPO CABLE LONGITUD CÓDIGO SIL75 12.5 cm. 25 500 AR3771012 TF20 12.5 cm. 25 500 AR3774012 SIL75 15 cm. 25 500 AR3771015 TF20 30 cm. 25 500 AR3774030 TF20 40 cm. 25 500 AR3774040 TF20 50 cm. 25 500 AR3774050 TF20 60 cm. 25 500 AR3774060 TF20 70 cm. 25 500 AR3774070 TF20 80 cm. 25 500 AR3774080 TF20 85 cm. 25 500 AR3774085 TF20 100 cm. 25 500 AR3774100 TF20 200 cm. 25 500 AR3774200 Tel. 902 300 101 · Fax +34 963 972 988. koala@koala-sa.es · www.koala-sa.es
  • 86.
    164 PORTALÁMPARAS PORTALÁMPARAS HALÓGENOS BAJA TENSIÓN Portalámparas Halógenos Baja Tensión A70. Para insertar en tubos Ø7.7 7.8 mm. TIPO CABLE LONGITUD CÓDIGO TF20 Transparente 10 cm. 25 500 997009T TF20 Transparente 20 cm. 25 500 997020T TF20 Transparente 50 cm. 25 500 997050T TF20 Transparente 60 cm. 25 500 997060T TIPO CABLE LONGITUD CÓDIGO TF22 Azul - Marrón 20 cm. 25 500 997020B TF22 Azul - Marrón 30 cm. 25 500 997030B TF22 Azul - Marrón 40 cm. 25 500 997040B TF22 Azul - Marrón 50 cm. 25 500 997050B TF22 Azul - Marrón 60 cm. 25 500 997060B TF22 Azul - Marrón 70 cm. 25 500 997070B TF22 Azul - Marrón 80 cm. 25 500 997080B TF22 Azul - Marrón 90 cm. 25 500 997090B TF22 Azul - Marrón 110 cm. 25 500 997011B TF22 Azul - Marrón 120 cm. 25 500 997012B TF22 Azul - Marrón 130 cm. 25 500 997013B TF22 Azul - Marrón 140 cm. 25 500 997014B TF22 Azul - Marrón 200 cm. 25 500 997099B TF22 Transparente - Negro 70 cm. 25 500 997070N TF22 Transparente - Negro 90 cm. 25 500 997090N TF22 Transparente - Negro 110 cm. 25 500 997011N TF22 Transparente - Negro 120 cm. 25 500 997012N TF22 Transparente - Negro 130 cm. 25 500 997013N TF22 Transparente - Negro 140 cm. 25 500 997014N Tel. 902 300 101 · Fax +34 963 972 988. koala@koala-sa.es · www.koala-sa.es
  • 87.
    PORTALÁMPARAS 165 PORTALÁMPARAS HALÓGENOS BAJA TENSIÓN Portalámparas Halógenos Baja Tensión A60. Para fijar con tornillos M3. TIPO CABLE LONGITUD CÓDIGO SIL75 15 cm. 25 500 996015S SIL75 40 cm. 25 500 996040S SIL75 50 cm. 25 500 996050S SIL75 80 cm. 25 500 996080S A61. TIPO CABLE LONGITUD CÓDIGO SIL75 15 cm. 25 500 996115S SIL75 50 cm. 25 500 996150S A62. Para insertar en luminarias. TIPO CABLE LONGITUD CÓDIGO SIL75 15 cm. 25 500 996215S SIL75 50 cm. 25 500 996230S Camisa roscada para 5430E y A70. 50 500 CÓDIGO AR3790010 Tel. 902 300 101 · Fax +34 963 972 988. koala@koala-sa.es · www.koala-sa.es
  • 88.
    166 PORTALÁMPARAS PORTALÁMPARAS HALÓGENOS BAJA TENSIÓN Portalámparas Halógenos Baja Tensión Arandela para camisa AR3790010. 50 500 CÓDIGO AR3790020 Llave para arandela AR3790020. 50 500 CÓDIGO AR3790030 Tel. 902 300 101 · Fax +34 963 972 988. koala@koala-sa.es · www.koala-sa.es
  • 89.
    PORTALÁMPARAS 167 PORTALÁMPARAS HALÓGENOS BAJA TENSIÓN Portalámparas Halógenos Baja Tensión 5300. 10A. 24V. T300 Fijación con tornillos M3. Contactos dobles con niquel puro. Casquillos G5·3, GX5·3, GX6·35, GZ6·35. 03 TIPO CABLE LONGITUD CÓDIGO TIPO CABLE LONGITUD CÓDIGO SIL75 16 cm. 25 500 AR4010160 TF20 18 cm. 25 500 AR4040180 SIL75 30 cm. 25 500 AR4010300 TF20 20 cm. 25 500 AR4040200 SIL75 40 cm. 25 500 AR4010400 TF20 25 cm. 25 500 AR4040250 SIL75 50 cm. 25 500 AR4010500 TF20 30 cm. 25 500 AR4040300 SIL75 75 cm. 25 500 AR4010750 TF20 35 cm. 25 500 AR4040350 SIL75 100 cm. 25 500 AR4011000 TF20 40 cm. 25 500 AR4040400 TF20 50 cm. 25 500 AR4040500 TIPO CABLE LONGITUD CÓDIGO TF20 60 cm. 25 500 AR4040600 PT75 50 cm. 25 500 AR40A0500 TF20 70 cm. 25 500 AR4040700 TF20 75 cm. 25 500 AR4040750 TF20 80 cm. 25 500 AR4040800 TF20 85 cm. 25 500 AR4040850 TF20 100 cm. 25 500 AR4041000 TF20 120 cm. 25 500 AR4041200 TF20 150 cm. 25 500 AR4041500 TF20 160 cm. 25 500 AR4041600 TF20 180 cm. 25 500 AR4041800 TF20 190 cm. 25 500 AR4041900 TF20 220 cm. 25 500 AR4042200 TF20 250 cm. 25 500 AR4042500 Tel. 902 300 101 · Fax +34 963 972 988. koala@koala-sa.es · www.koala-sa.es
  • 90.
    168 PORTALÁMPARAS PORTALÁMPARAS HALÓGENOS BAJA TENSIÓN Portalámparas Halógenos Baja Tensión 5300 MONTADOS EN ESCUADRA SQ30/1 TIPO CABLE LONGITUD CÓDIGO TIPO CABLE LONGITUD CÓDIGO SIL75 12.5 cm. 25 500 AR4010121 TF20 12.5 cm. 25 500 AR4040121 SIL75 16 cm. 25 500 AR4010161 TF20 20 cm. 25 500 AR4040201 TF20 40 cm. 25 500 AR4040401 TIPO CABLE LONGITUD CÓDIGO TF20 75 cm. 25 500 AR4040751 PT75 50 cm. 25 500 AR40A050A SQ30 A/1. TIPO CABLE LONGITUD CÓDIGO SIL75 12.5 cm. 25 500 AR4010122 TF20 60 cm. 25 500 AR4040602 SQ30/A - A/2 TIPO CABLE LONGITUD CÓDIGO TF20 70 cm. 25 500 AR4040709 TF20 80 cm. 25 500 AR4040809 TF20 175 cm. 25 500 AR4041759 Tel. 902 300 101 · Fax +34 963 972 988. koala@koala-sa.es · www.koala-sa.es
  • 91.
    PORTALÁMPARAS 169 PORTALÁMPARAS HALÓGENOS BAJA TENSIÓN Portalámparas Halógenos Baja Tensión 5300/D Fijación con tornillos M3. Esteatita. Casquillos G5·3, GX5·3, GX6·35, GZ6·35. Contactos dobles con latón niquelado. 03 TIPO CABLE LONGITUD CÓDIGO SIL75 16 cm. 25 500 AR4080160 SIL75 25 cm. 25 500 AR4080250 5310/5 Casquillos G5·3 - GX5·3. 03 TIPO CABLE LONGITUD CÓDIGO TIPO CABLE LONGITUD CÓDIGO SIL75 12.5 cm. 25 500 AR4110120 TF20 20 cm. 25 500 AR4140200 SIL75 16 cm. 25 500 AR4110160 TF20 30 cm. 25 500 AR4140300 TF20 60 cm. 25 500 AR4140600 TF20 75 cm. 25 500 AR4140750 TF20 100 cm. 25 500 AR4141000 TF20 175 cm. 25 500 AR4141750 5310/5/GU Con muelle GU de fijación de lámpara. Casquillo GU5·3. 03 TIPO CABLE LONGITUD CÓDIGO TIPO CABLE LONGITUD CÓDIGO SIL75 12.5 cm. 25 500 AR4110128 TF20 50 cm. 25 500 AR4140508 SIL75 16 cm. 25 500 AR4110168 TF20 70 cm. 25 500 AR4140708 TF20 170 cm. 25 500 AR4141708 Tel. 902 300 101 · Fax +34 963 972 988. koala@koala-sa.es · www.koala-sa.es
  • 92.
    170 PORTALÁMPARAS PORTALÁMPARAS HALÓGENOS BAJA TENSIÓN Portalámparas Halógenos Baja Tensión 5311. Fijación con tornillos M3. Casquillos G4, GZ4 (4A 24V), GX·5.3, G6·3.5, GY·6.35. 03 TIPO CABLE LONGITUD CÓDIGO TF20 12.5 cm. 25 500 AR4240120 TIPO CABLE LONGITUD CÓDIGO TF20 20 cm. 25 500 AR4240200 SIL75 12.5 cm. 25 500 AR4210120 TF20 40 cm. 25 500 AR4240400 SIL75 25 cm. 25 500 AR4210250 TF20 50 cm. 25 500 AR4240500 SIL75 75 cm. 25 500 AR4210750 TF20 60 cm. 25 500 AR4240600 TF20 70 cm. 25 500 AR4240700 TF20 75 cm. 25 500 AR4240750 TF20 100 cm. 25 500 AR4241000 TF20 110 cm. 25 500 AR4241100 TF20 120 cm. 25 500 AR4241200 TF20 150 cm. 25 500 AR4241500 TF20 175 cm. 25 500 AR4241750 TF20 200 cm. 25 500 AR4242000 TF20 215 cm. 25 500 AR4242150 TF20 220 cm. 25 500 AR4242200 5311/GU. Fijación con tornillos M3. Casquillo GU·5.3. 03 TIPO CABLE LONGITUD CÓDIGO TF20 10 cm. 25 500 AR4240108 TF20 16 cm. 25 500 AR4240168 Tel. 902 300 101 · Fax +34 963 972 988. koala@koala-sa.es · www.koala-sa.es
  • 93.
    PORTALÁMPARAS 171 PORTALÁMPARAS HALÓGENOS BAJA TENSIÓN Portalámparas Halógenos Baja Tensión 5320. Conexión con tornillos M3. Casquillos G4 (4A 24V), GX5.3, G6·35, GY6·35. 03 TIPO CABLE LONGITUD CÓDIGO SIL75 12.5 cm. 25 500 AR4310120 SIL75 16 cm. 25 500 AR4310160 SIL75 20 cm. 25 500 AR4310200 SIL75 25 cm. 25 500 AR4310250 SIL75 30 cm. 25 500 AR4310300 SIL75 50 cm. 25 500 AR4310500 SIL75 80 cm. 25 500 AR4310800 SIL75 200 cm. 25 500 AR4312000 5320/A. Conexión con tornillos M3. Casquillos G4 (4A 24V), GX5.3, G6·35, GY6·35. 03 TIPO CABLE LONGITUD CÓDIGO SIL75 12.5 cm. 25 500 AR4310121 SIL75 20 cm. 25 500 AR4310201 Casquillos G4, GX5.3, G6·35. TIPO CABLE LONGITUD CÓDIGO SIL75 15 cm. 50 1000 E753150 SIL75 25 cm. 50 1000 E753250 Tel. 902 300 101 · Fax +34 963 972 988. koala@koala-sa.es · www.koala-sa.es
  • 94.
    172 PORTALÁMPARAS PORTALÁMPARAS HALÓGENOS BAJA TENSIÓN Portalámparas Halógenos Baja Tensión P54. Casquillos G6, 35-GY6, 35. 10A/24V. IP20 03 TIPO CABLE LONGITUD CÓDIGO TF20 20 cm. 25 2000 92P540T TF20 75 cm. 25 1000 92P547T P80. Casquillos G6, 35-GY6, 35. 10A/24V. IP20 03 TIPO CABLE LONGITUD CÓDIGO TF20 20 cm. 25 1000 92P80PT P65. Casquillos G5·3, GX5.3, 8A/24V. 03 TIPO CABLE LONGITUD CÓDIGO TF20 20 cm. 25 2000 92P650T P75. T350ºC. TIPO CABLE LONGITUD CÓDIGO SIN CABLE 25 2500 92P7500 SIL75 15 cm. 25 1000 92P7515 Tel. 902 300 101 · Fax +34 963 972 988. koala@koala-sa.es · www.koala-sa.es
  • 95.
    PORTALÁMPARAS 173 PORTALÁMPARAS HALÓGENOS BAJA TENSIÓN Portalámparas Halógenos Baja Tensión A41. Cuerpo en esteatita. Doble contacto. Protección de mica. Casquillos G5.3, G6.35, GU5.3, GX5.3, GY6.35. Agujeros de fijación M3. 03 TIPO CABLE LONGITUD CÓDIGO TF20 15 cm. 25 1000 994115T TF20 18 cm. 25 1000 994118T TF20 20 cm. 25 500 994120T TF20 30 cm. 25 500 994130T TF20 40 cm. 25 500 994140T TF20 50 cm. 25 500 994150T TF20 60 cm. 25 500 994160T TF20 75 cm. 25 500 994175T TF20 110 cm. 25 500 994111T TF20 140 cm. 25 500 994114T TF20 160 cm. 25 500 994198T TF20 180 cm. 25 500 994199T MUELLE GU 5.3 Para portalámparas A41. Fijación a presión. Acabado templado, revenido y niquelado. 25 1000 CÓDIGO 99GU000 A41 Montado en escuadra. 03 TIPO CABLE LONGITUD CÓDIGO TF20 40 cm. 25 500 994240T TF20 50 cm. 25 500 994250T TF20 60 cm. 25 500 994260T Tel. 902 300 101 · Fax +34 963 972 988. koala@koala-sa.es · www.koala-sa.es
  • 96.
    174 PORTALÁMPARAS PORTALÁMPARAS HALÓGENOS BAJA TENSIÓN Soportes para 5300 SOPORTES SUELTOS SQ30 100 1000 CÓDIGO AR4090001 SQ31 100 1000 CÓDIGO AR4090004 SUR 10/1 100 1000 CÓDIGO AR4090005 SUR 10/1/C 100 1000 CÓDIGO AR4090006 SUA Soporte en aluminio roscado M10 x 1. 100 1000 CÓDIGO 47SUA10 MUELLE PARA 5310 GU 100 1000 CÓDIGO AR4090008 Tel. 902 300 101 · Fax +34 963 972 988. koala@koala-sa.es · www.koala-sa.es
  • 97.
    PORTALÁMPARAS 175 PORTALÁMPARAS FLUORESCENCIA COMPACTA Portalámparas fluorescencia compacta 721A G24, GX24. 2A 500V T140. Con pins antirrotación. Fijación con tornillos M3 o por medio de capuchones modelo 100. Conexión automática para cables rígidos de 0.5 1 mm2 . * Este producto requiere balasto multipotencia y sólo puede ser suministrado a fabricantes. 03 50 500 LLAVE CÓDIGO d-1 AR4420010 d-2 AR4420020 d-3 AR4420030 q-1 AR4420040 q-2 AR4420050 q-3 AR4420060 q-3-4* AR4420070 q-4 AR4420080 q-5 AR4420090 q-6 AR4420091 q-7 AR4420092 724 G24 G24, 2A 500V T140. Con pestaña para insertar a presión en agujeros de 20x10 mm de espesor de chapa 0.6 1 mm2 . 03 50 500 LLAVE CÓDIGO d-1 AR4430010 d-2 AR4430020 d-3 AR4430030 q-1 AR4430040 q-2 AR4430050 q-3 AR4430060 A50 G24. 2A 250V T140. Conexión automática para cables rígidos 0.5 1 mm2 . o flexible de 0.5 0.75 mm2 . con terminal de latón y sistema antirrotación. 03 50 500 LLAVE CÓDIGO d-1 92A50D1 d-2 92A50D2 d-3 92A50D3 q-1 92A50Q1 q-2 92A50Q2 q-3 92A50Q3 Tel. 902 300 101 · Fax +34 963 972 988. koala@koala-sa.es · www.koala-sa.es
  • 98.
    176 PORTALÁMPARAS PORTALÁMPARAS FLUORESCENCIA COMPACTA Portalámparas Fluorescencia Compacta G24. 2A 250V T140º. Sistema antirrotación. 50 500 LLAVE CÓDIGO d-1 E724D13 d-2 E724D18 d-3 E724D26 CAPUCHONES PARA PORTALÁMPARAS A50 Material: PA66 25% F.V. T140ºC. Fijación automática al portalámparas. 50 1000 CÓDIGO Blanco 9201640 Material: PA66 25% F.V. T140ºC. Fijación automática al portalámparas. Con base rectangular a encastrar en un agujero de 20x10 mm. 50 1000 CÓDIGO Blanco 9201660 Material: PA66 25% F.V. T140ºC. Fijación automática al portalámparas. Rosca M10x1. 50 1000 CÓDIGO Blanco 9201630 (Con tornillo antigiro) Blanco 920163Z Tel. 902 300 101 · Fax +34 963 972 988. koala@koala-sa.es · www.koala-sa.es
  • 99.
    PORTALÁMPARAS 177 PORTALÁMPARAS PARA LÁMPARAS DE DESCARGA Portalámparas de descarga SLSL: Cable silicona 0.75 mm. y 180º doble aislamiento. Material: Esteatita. Tensión de impulso 5KV. FPFP: Cable teflón AWG 19 0.75 mm. y 180º doble aislamiento. PTPT: Cable de teflón0.75 mm. y 180º doble aislamiento. 5850. 2A. 500V. T250º Casquillos GX8.5. Fijación con tornillos M3. 03 TIPO CABLE LONGITUD CÓDIGO SLSL 25 cm. 25 500 AR7704125 5550. 2A. 250V. T250º. Casquillos GX10. Fijación con tornillos M3 para aplicaciones en clase II. 03 TIPO CABLE LONGITUD CÓDIGO SLSL 25 cm. 25 500 AR7701125 PTPT 25 cm. 25 500 AR7701325 FPFP 25 cm. 25 500 AR7701225 Tel. 902 300 101 · Fax +34 963 972 988. koala@koala-sa.es · www.koala-sa.es
  • 100.
    178 PORTALÁMPARAS PORTALÁMPARAS PARA LÁMPARAS DE DESCARGA Portalámparas de descarga 5700. 4A. 500V. Casquillo G12. Fijación con tornillos M4. 03 TIPO CABLE LONGITUD CÓDIGO SLSL 25 cm. 25 500 AR7702125 5710. 4A. 500V. Casquillo GX12-1. Fijación con tornillos M4. 03 TIPO CABLE LONGITUD CÓDIGO SLSL 25 cm. 25 500 AR7703125 6A. 1000V. T300ºC. Casquillo RX7S. Montado en escuadra para lámparas de 70W. 03 TIPO CABLE LONGITUD CÓDIGO SLSL 25 cm. 25 200 92A4HP0 6A. 1000V. T300ºC. Casquillo RX7S. Montado en escuadra para lámparas de 150W. 03 TIPO CABLE LONGITUD CÓDIGO SLSL 25 cm. 25 200 92A4LHP Tel. 902 300 101 · Fax +34 963 972 988. koala@koala-sa.es · www.koala-sa.es
