1. PORTALÁMPARAS
Montados en caja o blister

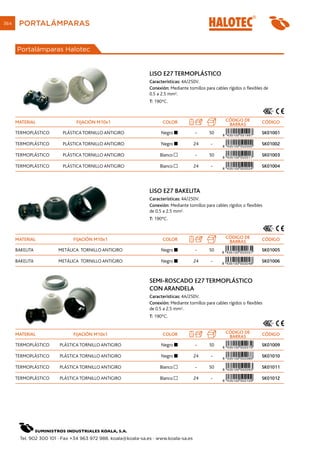

2. 364 PORTALÁMPARAS
Portalámparas Halotec
LISO E27 TERMOPLÁSTICO
Características: 4A/250V.
Conexión: Mediante tornillos para cables rígidos o flexibles de
0.5 a 2.5 mm2.
T: 190ºC.
MATERIAL FIJACIÓN M10x1 COLOR CÓDIGO DE CÓDIGO
1
BARRAS
TERMOPLÁSTICO PLÁSTICA TORNILLO ANTIGIRO Negro - 50 SK01001
TERMOPLÁSTICO PLÁSTICA TORNILLO ANTIGIRO Negro 24 - SK01002
TERMOPLÁSTICO PLÁSTICA TORNILLO ANTIGIRO Blanco - 50 SK01003
TERMOPLÁSTICO PLÁSTICA TORNILLO ANTIGIRO Blanco 24 - SK01004
LISO E27 BAKELITA
Características: 4A/250V.
Conexión: Mediante tornillos para cables rígidos o flexibles
de 0.5 a 2.5 mm2.
T: 190ºC.
MATERIAL FIJACIÓN M10x1 COLOR CÓDIGO DE CÓDIGO
1
BARRAS
BAKELITA METÁLICA TORNILLO ANTIGIRO Negro - 50 SK01005
BAKELITA METÁLICA TORNILLO ANTIGIRO Negro 24 - SK01006
SEMI-ROSCADO E27 TERMOPLÁSTICO
CON ARANDELA
Características: 4A/250V.
Conexión: Mediante tornillos para cables rígidos o flexibles
de 0.5 a 2.5 mm2.
T: 190ºC.
MATERIAL FIJACIÓN M10x1 COLOR CÓDIGO DE CÓDIGO
1
BARRAS
TERMOPLÁSTICO PLÁSTICA TORNILLO ANTIGIRO Negro - 50 SK01009
TERMOPLÁSTICO PLÁSTICA TORNILLO ANTIGIRO Negro 24 - SK01010
TERMOPLÁSTICO PLÁSTICA TORNILLO ANTIGIRO Blanco - 50 SK01011
TERMOPLÁSTICO PLÁSTICA TORNILLO ANTIGIRO Blanco 24 - SK01012
Tel. 902 300 101 · Fax +34 963 972 988. koala@koala-sa.es · www.koala-sa.es

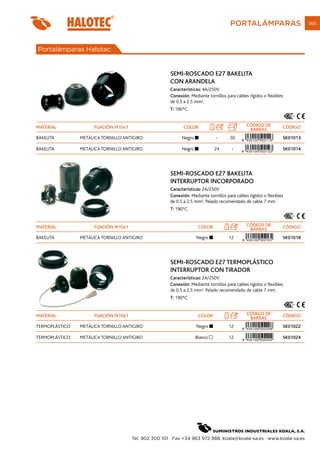

3. PORTALÁMPARAS 365
Portalámparas Halotec
SEMI-ROSCADO E27 BAKELITA
CON ARANDELA
Características: 4A/250V.
Conexión: Mediante tornillos para cables rígidos o flexibles
de 0.5 a 2.5 mm2.
T: 190ºC.
MATERIAL FIJACIÓN M10x1 COLOR CÓDIGO DE CÓDIGO
1
BARRAS
BAKELITA METÁLICA TORNILLO ANTIGIRO Negro - 50 SK01013
BAKELITA METÁLICA TORNILLO ANTIGIRO Negro 24 - SK01014
SEMI-ROSCADO E27 BAKELITA
INTERRUPTOR INCORPORADO
Características: 2A/250V.
Conexión: Mediante tornillos para cables rígidos o flexibles
de 0.5 a 2.5 mm2. Pelado recomendado de cable 7 mm.
T: 190ºC.
MATERIAL FIJACIÓN M10x1 COLOR CÓDIGO DE CÓDIGO
1
BARRAS
BAKELITA METÁLICA TORNILLO ANTIGIRO Negro 12 SK01018
SEMI-ROSCADO E27 TERMOPLÁSTICO
INTERRUPTOR CON TIRADOR
Características: 2A/250V.
Conexión: Mediante tornillos para cables rígidos o flexibles
de 0.5 a 2.5 mm2. Pelado recomendado de cable 7 mm.
T: 190ºC.
MATERIAL FIJACIÓN M10x1 COLOR CÓDIGO DE CÓDIGO
1
BARRAS
TERMOPLÁSTICO METÁLICA TORNILLO ANTIGIRO Negro 12 SK01022
TERMOPLÁSTICO METÁLICA TORNILLO ANTIGIRO Blanco 12 SK01024
Tel. 902 300 101 · Fax +34 963 972 988. koala@koala-sa.es · www.koala-sa.es

4. 366 PORTALÁMPARAS
Portalámparas Halotec
METÁLICO E27 CON ARANDELA
Características: 4A/250V.
Conexión: Mediante tornillos para cables rígidos o flexibles
de 0.5 a 2.5 mm2. Pelado recomendado de cable 7 mm.
Pastilla de poliéster T 230ºC.
ACABADO FIJACIÓN M10x1 CÓDIGO DE CÓDIGO
1
BARRAS
CINCADO BLANCO* METÁLICA TORNILLO - 12 SK01027
ANTIGIRO
CINCADO BLANCO** METÁLICA TORNILLO 12 - SK01028
ANTIGIRO
* Se sirve en caja. ** Se sirve en blister.
PORCELANA E27 CON ESCUADRA
Características: 4A/250V.
Conexión: Mediante tornillos para cables rígidos o flexibles
de 0.5 a 2.5 mm2. Pelado recomendado de cable 7 mm.
T: 230ºC.
MATERIAL ESCUADRA CÓDIGO DE CÓDIGO
1
BARRAS
PORCELANA METÁLICA M10x1 - 50 SK01030
PORCELANA METÁLICA M10x1 24 - SK01031
PORCELANA E27 SIN ESCUADRA
Características: 4A/250V.
Conexión: Mediante tornillos para cables rígidos o flexibles
de 0.5 a 2.5 mm2. Pelado recomendado de cable 7 mm.
T: 230ºC.
MATERIAL ESCUADRA CÓDIGO DE CÓDIGO
1
BARRAS
PORCELANA - - 50 SK01032
PORCELANA - 24 - SK01033
POLIÉSTER E27
Características: 4A/250V.
Conexión: Mediante tornillos para cables rígidos o flexibles
de 0.5 a 2.5 mm2. Pelado recomendado de cable 7 mm.
T: 230ºC.
MATERIAL ESCUADRA CÓDIGO DE CÓDIGO
1
BARRAS
POLIÉSTER METÁLICA M10x1 - 12 SK01034
POLIÉSTER METÁLICA M10x1 24 - SK01035
Tel. 902 300 101 · Fax +34 963 972 988. koala@koala-sa.es · www.koala-sa.es

5. PORTALÁMPARAS 367
Portalámparas Halotec
OBRA E27
SK01036 / SK01037
Características: 4A/250V.
Conexión: Mediante tornillos para cables rígidos o flexibles
de 0.5 a 2.5 mm2. Pelado recomendado de cable 7 mm.
MATERIAL COLOR CÓDIGO DE CÓDIGO
1
BARRAS
TERMOPLÁSTICO 17 Blanco - 50 SK01036
TERMOPLÁSTICO 17 Blanco 24 - SK01037
TERMOPLÁSTICO* 03 Negro - 50 AR1412031
TERMOPLÁSTICO* 03 Blanco - 50 AR1412032
*AR1412031 / AR1412032
* Portalámparas de obra con capucha con agujeros guía para el destornillador que permite una instalación muy rápida y sencilla.
DIAGONAL E27
Características: 4A/250V.
Conexión: Mediante tornillos para cables rígidos o flexibles
de 0.5 a 2.5 mm2. Pelado recomendado de cable 7 mm.
T: 190ºC.
17
MATERIAL COLOR CÓDIGO DE CÓDIGO
1
BARRAS
TERMOPLÁSTICO Blanco - 12 SK01038
TERMOPLÁSTICO Negro - 12 SK01039
TERMOPLÁSTICO Blanco 8 - SK01040
LISO E14 TERMOPLÁSTICO
Características: 2A/250V.
Conexión: Mediante tornillos para cables rígidos o flexibles de
0.5 a 2.5 mm2. Pelado recomendado de cable 7 mm.
T: 190ºC.
MATERIAL FIJACIÓN M10x1 COLOR CÓDIGO DE CÓDIGO
1
BARRAS
TERMOPLÁSTICO PLÁSTICA TORNILLO ANTIGIRO Negro - 100 SK02001
TERMOPLÁSTICO PLÁSTICA TORNILLO ANTIGIRO Negro 36 - SK02002
TERMOPLÁSTICO PLÁSTICA TORNILLO ANTIGIRO Blanco - 100 SK02003
TERMOPLÁSTICO PLÁSTICA TORNILLO ANTIGIRO Blanco 36 - SK02004
Tel. 902 300 101 · Fax +34 963 972 988. koala@koala-sa.es · www.koala-sa.es

6. 368 PORTALÁMPARAS
Portalámparas Halotec
LISO E14 BAKELITA
Características: 2A/250V.
Conexión: Mediante tornillos para cables rígidos o flexibles de
0.5 a 2.5 mm2. Pelado recomendado de cable 7 mm.
T: 190ºC.
MATERIAL FIJACIÓN M10x1 COLOR CÓDIGO DE CÓDIGO
1
BARRAS
BAKELITA METÁLICA TORNILLO ANTIGIRO Negro - 100 SK02005
BAKELITA METÁLICA TORNILLO ANTIGIRO Negro 36 - SK02006
SEMI-ROSCADO E14 TERMOPLÁSTICO
CON ARANDELA
Características: 2A/250V.
Conexión: Mediante tornillos para cables rígidos o flexibles de
0.5 a 2.5 mm2. Pelado recomendado de cable 7 mm.
T: 190ºC.
MATERIAL FIJACIÓN M10x1 COLOR CÓDIGO DE CÓDIGO
1
BARRAS
TERMOPLÁSTICO PLÁSTICA TORNILLO ANTIGIRO Negro - 100 SK02009
TERMOPLÁSTICO PLÁSTICA TORNILLO ANTIGIRO Negro 24 - SK02010
TERMOPLÁSTICO PLÁSTICA TORNILLO ANTIGIRO Blanco - 100 SK02011
TERMOPLÁSTICO PLÁSTICA TORNILLO ANTIGIRO Blanco 24 - SK02012
SEMI-ROSCADO E14 BAKELITA
CON ARANDELA
Características: 2A/250V.
Conexión: Mediante tornillos para cables rígidos o flexibles de
0.5 a 2.5 mm2. Pelado recomendado de cable 7 mm.
T: 190ºC.
MATERIAL FIJACIÓN M10x1 COLOR CÓDIGO DE CÓDIGO
1
BARRAS
BAKELITA METÁLICA TORNILLO ANTIGIRO Negro - 100 SK02013
BAKELITA METÁLICA TORNILLO ANTIGIRO Negro 24 - SK02014
Tel. 902 300 101 · Fax +34 963 972 988. koala@koala-sa.es · www.koala-sa.es

7. PORTALÁMPARAS 369
Portalámparas Halotec
METÁLICO E14 CON ARANDELA
Características: 2A/250V.
Conexión: Mediante tornillos para cables rígidos o flexibles
de 0.5 a 2.5 mm2. Pelado recomendado de cable 7 mm.
T: 230ºC.
MATERIAL ACABADO CÓDIGO DE CÓDIGO
1
BARRAS
CINCADO BLANCO METÁLICO - 35 SK02019
CINCADO BLANCO METÁLICO 24 - SK02020
E14 FUNDA CON VELA
Características: 2A/250V.
Conexión: Mediante tornillos para cables rígidos o flexibles
de 0.5 a 2.5 mm2. Pelado recomendado de cable 7 mm.
T: 190ºC. Ø de la vela: 26 mm. Altura de la vela: 85 mm.
Fijación M10x1: Metálica con tornillo antigiro.
MATERIAL ACABADO CÓDIGO DE CÓDIGO
1
BARRAS
TERMOPLÁSTICO BLANCO GOTAS 12 SK02022
TERMOPLÁSTICO BLANCO LISO 12 SK02023
TERMOPLÁSTICO MARFIL ANTIGUO 12 SK02024
PORCELANA E14
Características: 2A/250V.
Conexión: Mediante tornillos para cables rígidos o flexibles
de 0.5 a 2.5 mm2. Pelado recomendado de cable 7 mm.
MATERIAL ESCUADRA CÓDIGO DE CÓDIGO
1
BARRAS
PORCELANA METÁLICA M10x1 - 50 SK02025
PORCELANA METÁLICA M10x1 24 - SK02026
HALÓGENO GU10-GZ10
Características: 4A/250V.
Conexión: Conexionado con 15 cm. de cable SIL de doble capa de alta
temperatura (T180ºC). Conexión directa a la red 230 V.
T: 250ºC.
MATERIAL CÓDIGO DE CÓDIGO
1
BARRAS
ESTEATITA - 25 SK02027
ESTEATITA 36 - SK02028
Tel. 902 300 101 · Fax +34 963 972 988. koala@koala-sa.es · www.koala-sa.es

8. 370 PORTALÁMPARAS
Portalámparas Halotec
HALÓGENO DE BAJA TENSIÓN
Características: 10A/24V.
Conexión: Conexionado con 16 cm. de cable SIL de doble capa de alta
temperatura (T180ºC). Conexión directa a la red 230 V.
T: 300ºC. Base: G5.3 - Gx5.3 - Gx6.35 - GZ6.35.
MATERIAL CÓDIGO DE CÓDIGO
2
BARRAS
ESTEATITA - 50 SK02029
ESTEATITA 36 - SK02030
Blister 2 uds.
HALÓGENO PARA LÁMPARAS LINEALES R7s
Características: 6A/250V.
Conexión: Conexionado con 25 cm. de cable Silicona/Fibra de vidrio.
Base: R7s.
MATERIAL CÓDIGO DE CÓDIGO
2
BARRAS
ESTEATITA Y METAL - 20 SK02031
ESTEATITA Y METAL 36 - SK02032
Blister 2 uds.
