Este documento proporciona especificaciones técnicas de diferentes tipos de cables eléctricos unipolares flexibles e rígidos con varios aislamientos como PVC, poliolefina, teflón y silicona. Incluye detalles como sección, tensión nominal, diámetro externo, color y código de cada cable.

1. CABLES

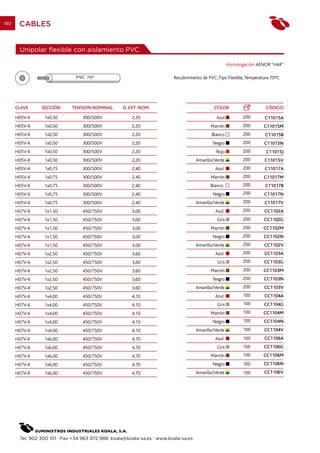

2. 180 CABLES
Unipolar flexible con aislamiento PVC
Homologación: AENOR “HAR”
Recubrimiento de PVC, Tipo Flexible, Temperatura 70ºC
CLAVE SECCIÓN TENSION NOMINAL D. EXT. NOM. COLOR CÓDIGO
H05V-K 1x0,50 300/500V 2,20 Azul 200 C11015A
H05V-K 1x0,50 300/500V 2,20 Marrón 200 C11015M
H05V-K 1x0,50 300/500V 2,20 Blanco 200 C11015B
H05V-K 1x0,50 300/500V 2,20 Negro 200 C11015N
H05V-K 1x0,50 300/500V 2,20 Rojo 200 C11015J
H05V-K 1x0,50 300/500V 2,20 Amarillo/Verde 200 C11015V
H05V-K 1x0,75 300/500V 2,40 Azul 200 C11017A
H05V-K 1x0,75 300/500V 2,40 Marrón 200 C11017M
H05V-K 1x0,75 300/500V 2,40 Blanco 200 C11017B
H05V-K 1x0,75 300/500V 2,40 Negro 200 C11017N
H05V-K 1x0,75 300/500V 2,40 Amarillo/Verde 200 C11017V
H07V-K 1x1,50 450/750V 3,00 Azul 200 CC1102A
H07V-K 1x1,50 450/750V 3,00 Gris 200 CC1102G
H07V-K 1x1,50 450/750V 3,00 Marrón 200 CC1102M
H07V-K 1x1,50 450/750V 3,00 Negro 200 CC1102N
H07V-K 1x1,50 450/750V 3,00 Amarillo/Verde 200 CC1102V
H07V-K 1x2,50 450/750V 3,60 Azul 200 CC1103A
H07V-K 1x2,50 450/750V 3,60 Gris 200 CC1103G
H07V-K 1x2,50 450/750V 3,60 Marrón 200 CC1103M
H07V-K 1x2,50 450/750V 3,60 Negro 200 CC1103N
H07V-K 1x2,50 450/750V 3,60 Amarillo/Verde 200 CC1103V
H07V-K 1x4,00 450/750V 4,10 Azul 100 CC1104A
H07V-K 1x4,00 450/750V 4,10 Gris 100 CC1104G
H07V-K 1x4,00 450/750V 4,10 Marrón 100 CC1104M
H07V-K 1x4,00 450/750V 4,10 Negro 100 CC1104N
H07V-K 1x4,00 450/750V 4,10 Amarillo/Verde 100 CC1104V
H07V-K 1x6,00 450/750V 4,70 Azul 100 CC1106A
H07V-K 1x6,00 450/750V 4,70 Gris 100 CC1106G
H07V-K 1x6,00 450/750V 4,70 Marrón 100 CC1106M
H07V-K 1x6,00 450/750V 4,70 Negro 100 CC1106N
H07V-K 1x6,00 450/750V 4,70 Amarillo/Verde 100 CC1106V
Tel. 902 300 101 · Fax +34 963 972 988. koala@koala-sa.es · www.koala-sa.es

3. CABLES 181
Unipolar flexible con aislamiento libre de halógenos
Homologación: AENOR “HAR”
Recubrimiento de Poliolefina (T1Z1), Tipo Flexible,
Temperatura 70ºC
CLAVE SECCIÓN TENSION NOMINAL D. EXT. NOM. COLOR CÓDIGO
ES05Z1-K (AS) 1x0,75 300/500V 2,40 Azul 100 CC1300A
ES05Z1-K (AS) 1x0,75 300/500V 2,40 Marrón 100 CC1300M
ES05Z1-K (AS) 1x0,75 300/500V 2,40 Amarillo/Verde 100 CC1300V
ES07Z1-K (AS) 1x1,50 450/750V 3,00 Azul 200 CC1302A
ES07Z1-K (AS) 1x1,50 450/750V 3,00 Gris 200 CC1302G
ES07Z1-K (AS) 1x1,50 450/750V 3,00 Marrón 200 CC1302M
ES07Z1-K (AS) 1x1,50 450/750V 3,00 Negro 200 CC1302N
ES07Z1-K (AS) 1x1,50 450/750V 3,00 Amarillo/Verde 200 CC1302V
ES07Z1-K (AS) 1x2,50 450/750V 3,60 Azul 200 CC1303A
ES07Z1-K (AS) 1x2,50 450/750V 3,60 Gris 200 CC1303G
ES07Z1-K (AS) 1x2,50 450/750V 3,60 Marrón 200 CC1303M
ES07Z1-K (AS) 1x2,50 450/750V 3,60 Negro 200 CC1303N
ES07Z1-K (AS) 1x2,50 450/750V 3,60 Amarillo/Verde 200 CC1303V
ES07Z1-K (AS) 1x4,00 450/750V 4,10 Azul 100 CC1304A
ES07Z1-K (AS) 1x4,00 450/750V 4,10 Gris 100 CC1304G
ES07Z1-K (AS) 1x4,00 450/750V 4,10 Marrón 100 CC1304M
ES07Z1-K (AS) 1x4,00 450/750V 4,10 Negro 100 CC1304N
ES07Z1-K (AS) 1x4,00 450/750V 4,10 Amarillo/Verde 100 CC1304V
ES07Z1-K (AS) 1x6,00 450/750V 4,70 Azul 100 CC1306A
ES07Z1-K (AS) 1x6,00 450/750V 4,70 Gris 100 CC1306G
ES07Z1-K (AS) 1x6,00 450/750V 4,70 Marrón 100 CC1306M
ES07Z1-K (AS) 1x6,00 450/750V 4,70 Negro 100 CC1306N
ES07Z1-K (AS) 1x6,00 450/750V 4,70 Amarillo/Verde 100 CC1306V
Unipolar flexible con aislamiento teflón
Homologación:
Recubrimiento de Teflón FEP, Tipo Flexible, Temperatura 180ºC
SECCIÓN TENSION NOMINAL D. EXT. NOM. COLOR CÓDIGO
1x0,50 450/750V 1,35 Transparente 200 C11085T
1x0,50 450/750V 1,35 Blanco 200 C11085B
1x0,50 450/750V 1,35 Azul 200 C11085A
1x0,50 450/750V 1,35 Marrón 200 C11085M
1x0,50 450/750V 1,35 Negro 200 C11085N
1x0,75 450/750V 1,55 Transparente 200 C11087T
Tel. 902 300 101 · Fax +34 963 972 988. koala@koala-sa.es · www.koala-sa.es

4. 182 CABLES
Unipolar flexible con aislamiento teflón
Homologación:
Recubrimiento de Teflón FEP, Tipo Flexible, Temperatura 180ºC
SECCIÓN TENSION NOMINAL D. EXT. NOM. COLOR CÓDIGO
1x0,75 450/750V 1,55 Blanco 200 C11087B
1x0,75 450/750V 1,55 Azul 200 C11087A
1x0,75 450/750V 1,55 Marrón 200 C11087M
1x0,75 450/750V 1,55 Negro 200 C11087N
1x1,00 450/750V 1,70 Transparente 200 C11088T
1x1,00 450/750V 1,70 Blanco 200 C11088B
1x1,00 450/750V 1,70 Azul 200 C11088A
1x1,00 450/750V 1,70 Marrón 200 C11088M
1x1,50 450/750V 2,10 Transparente 200 C11089T
Unipolar flexible con aislamiento teflón
Homologación:
Recubrimiento de Teflón FEP, Tipo Flexible, Temperatura 180ºC
SECCIÓN TENSION NOMINAL D. EXT. NOM. COLOR CÓDIGO
1xAWG20 300/500V 1,45 Transparente 200 C11394T
1xAWG20 300/500V 1,45 Blanco 200 C11394B
1xAWG18 300/500V 1,80 Transparente 200 C11383T
Homologación:
Recubrimiento de Teflón PTFE, Tipo Flexible, Temperatura 250ºC
SECCIÓN TENSION NOMINAL D. EXT. NOM. COLOR CÓDIGO
1x0,75 600V 1,60 Azul 200 C11347A
1x0,75 600V 1,60 Marrón 200 C11347M
1x0,75 600V 1,60 Amarillo/Verde 200 C11347V
1x1,00 600V 1,80 Negro 200 C11348N
1x1,00 600V 1,80 Transparente 200 C11348T
Tel. 902 300 101 · Fax +34 963 972 988. koala@koala-sa.es · www.koala-sa.es

5. CABLES 183
Unipolar flexible con aislamiento silicona
Homologación:
Recubrimiento de Silicona, Tipo Flexible, Temperatura 180ºC
CLAVE SECCIÓN TENSION NOMINAL D. EXT. NOM. COLOR CÓDIGO
N2GFAF 1x0,75 300/300V 2,40 Blanco 200 C11167B
N2GFAF 1x0,75 300/300V 2,40 Azul 200 C11167A
N2GFAF 1x0,75 300/300V 2,40 Marrón 200 C11167M
N2GFAF 1x0,75 300/300V 2,40 Gris 200 C11167G
N2GFAF 1x0,75 300/300V 2,40 Rojo 200 C11167J
N2GFAF 1x0,75 300/300V 2,40 Amarillo/Verde 200 C11167V
N2GFAF 1x1,00 300/300V 2,80 Blanco 200 C11168B
N2GFAF 1x1,00 300/300V 2,80 Rojo 200 C11168J
N2GFAF 1x2,50 300/300V 3,60 Azul 200 C1116AA
N2GFAF 1x2,50 300/300V 3,60 Negro 200 C1116AN
Unipolar rígido con aislamiento PVC
Homologación: AENOR “HAR”
Recubrimiento PVC, Tipo Rígido, Temperatura 70ºC
CLAVE SECCIÓN TENSION NOMINAL D. EXT. NOM. COLOR CÓDIGO
H05V-U 1x0,50 300/500V 2,10 Azul 200 C11025A
H05V-U 1x0,50 300/500V 2,10 Marrón 200 C11025M
H05V-U 1x0,50 300/500V 2,10 Blanco 200 C11025B
H05V-U 1x0,50 300/500V 2,10 Negro 200 C11025N
H05V-U 1x0,50 300/500V 2,10 Rojo 200 C11025R
H05V-U 1x0,50 300/500V 2,10 Amarillo/Verde 200 C11025V
H05V-U 1x0,75 300/500V 2,30 Azul 200 C11027A
H05V-U 1x0,75 300/500V 2,30 Marrón 200 C11027M
H05V-U 1x0,75 300/500V 2,30 Blanco 200 C11027B
H05V-U 1x0,75 300/500V 2,30 Negro 200 C11027N
H05V-U 1x0,75 300/500V 2,30 Amarillo/Verde 200 C11027V
H05V-U 1x1,00 300/500V 2,40 Azul 200 C11028A
H05V-U 1x1,00 300/500V 2,40 Marrón 200 C11028M
H05V-U 1x1,00 300/500V 2,40 Blanco 200 C11028B
H05V-U 1x1,00 300/500V 2,40 Negro 200 C11028N
H05V-U 1x1,00 300/500V 2,40 Amarillo/Verde 200 C11028V
Tel. 902 300 101 · Fax +34 963 972 988. koala@koala-sa.es · www.koala-sa.es

6. 184 CABLES
Unipolar flexible con doble aislamiento PVC
Homologación: AENOR “HAR”
Recubrimiento PVC+PVC, Tipo Flexible, Temperatura 70ºC
CLAVE SECCIÓN TENSION NOMINAL D. EXT. NOM. COLOR CÓDIGO
H05V-K DC 1x0,50 300/500V 2,20 Azul 200 C11035A
H05V-K DC 1x0,50 300/500V 2,20 Marrón 200 C11035M
H05V-K DC 1x0,75 300/500V 2,40 Azul 200 C11037A
H05V-K DC 1x0,75 300/500V 2,40 Marrón 200 C11037M
Unipolar flexible con doble aislamiento PVC
Homologación: AENOR “HAR”
Recubrimiento PVC+PVC, Tipo Flexible, Temperatura 105ºC
CLAVE SECCIÓN TENSION NOMINAL D. EXT. NOM. COLOR CÓDIGO
H05V-K DC 1x0,50 300/500V 2,20 Azul 200 C11045A
H05V-K DC 1x0,50 300/500V 2,20 Marrón 200 C11045M
H05V-K DC 1x0,75 300/500V 2,40 Azul 200 C11047A
H05V-K DC 1x0,75 300/500V 2,40 Marrón 200 C11047M
Unipolar flexible con doble aislamiento teflón
Recubrimiento FEP+FEP, Tipo Flexible, Temperatura 180ºC
SECCIÓN TENSION NOMINAL D. EXT. NOM. COLOR CÓDIGO
1x0,50 300/500V 1,85 Blanco 200 C11095B
1x0,50 300/500V 1,85 Azul 200 C11095A
1x0,50 300/500V 1,85 Marrón 200 C11095M
1x0,75 300/500V 2,05 Transparente 200 C11097T
1x0,75 300/500V 2,05 Blanco 200 C11097B
1x0,75 300/500V 2,05 Azul 200 C11097A
1x0,75 300/500V 2,05 Marrón 200 C11097M
1x0,75 300/500V 2,05 Negro 200 C11097N
1x1,00 300/500V 2,20 Transparente 200 C11094T
1x1,00 300/500V 2,20 Azul 200 C11094A
Tel. 902 300 101 · Fax +34 963 972 988. koala@koala-sa.es · www.koala-sa.es

7. CABLES 185
Unipolar flexible con doble aislamiento silicona
Homologación:
Recubrimiento Silicona + Silicona, Tipo Flexible,
Temperatura 180ºC
SECCIÓN TENSION NOMINAL D. EXT. NOM. COLOR CÓDIGO
1x0,75 300/500V 2,80 Azul 200 C11337A
1x0,75 300/500V 2,80 Marrón 200 C11337M
Unipolar flexible con aislamiento silicona + fibra de vidrio
Homologación:
Recubrimiento Silicona + Fibra de vidrio, Tipo Flexible,
Temperatura 180ºC
CLAVE SECCIÓN TENSION NOMINAL D. EXT. NOM. COLOR CÓDIGO
H05SJ-K 1x0,50 300/500V 2,50 Blanco Espiral Azul 200 C11425A
H05SJ-K 1x0,50 300/500V 2,50 Blanco Espiral Marrón 200 C11425M
H05SJ-K 1x0,50 300/500V 2,10 Blanco 200 C11435B
H05SJ-K 1x0,75 300/500V 2,80 Azul 200 C11187A
H05SJ-K 1x0,75 300/500V 2,80 Marrón 200 C11187M
H05SJ-K 1x0,75 300/500V 2,80 Blanco 200 C11187B
H05SJ-K 1x0,75 300/500V 2,80 Negro 200 C11187N
H05SJ-K 1x0,75 300/500V 2,80 Blanco Espiral Azul 200 C11197A
H05SJ-K 1x0,75 300/500V 2,80 Blanco Espiral Marrón 200 C11197M
Unipolar rígido con doble aislamiento silicona
Homologación:
Recubrimiento Silicona + Silicona, Tipo Rígido,
Temperatura 180ºC
SECCIÓN TENSION NOMINAL D. EXT. NOM. COLOR CÓDIGO
1x0,75 300/500V 2,40 Azul 200 C11377A
1x0,75 300/500V 2,40 Marrón 200 C11377M
1x1,00 300/500V 2,40 Azul 200 C11378A
1x1,00 300/500V 2,40 Gris 200 C11378G
1x1,00 300/500V 2,40 Rojo 200 C11378J
Tel. 902 300 101 · Fax +34 963 972 988. koala@koala-sa.es · www.koala-sa.es

8. 186 CABLES
Unipolar flexible con triple aislamiento teflón
Homologación:
Recubrimiento Teflón PTFE, Tipo Flexible,
Temperatura 250ºC
SECCIÓN TENSION NOMINAL D. EXT. NOM. COLOR CÓDIGO
1x0,75 450/750V 2,60 Transparente 200 C11157T
Manguera plana flexible con doble aislamiento PVC
Homologación: AENOR “HAR”
Recubrimiento PVC+PVC, Tipo Flexible,
Temperatura 70ºC
CLAVE SECCIÓN TENSION NOMINAL D. EXT. NOM. COLOR CÓDIGO
H03VVH2-F 2x0,50 300/300V 3,25x5,15 Negro 200 C12055N
H03VVH2-F 2x0,50 300/300V 3,25x5,15 Negro 100 C12055N1
H03VVH2-F 2x0,50 300/300V 3,25x5,15 Blanco 200 C12055B
H03VVH2-F 2x0,50 300/300V 3,25x5,15 Blanco 100 C12055B1
H03VVH2-F 2x0,50 300/300V 3,25x5,15 Oro 200 C12055O
H03VVH2-F 2x0,50 300/300V 3,10x5,10 Transparente 200 C12055T
H03VVH2-F 2x0,75 300/300V 3,50x5,60 Negro 200 C12057N
H03VVH2-F 2x0,75 300/300V 3,50x5,60 Negro 100 C12057N1
H03VVH2-F 2x0,75 300/300V 3,50x5,60 Blanco 200 C12057B
H03VVH2-F 2x0,75 300/300V 3,50x5,60 Blanco 100 C12057B1
H03VVH2-F 2x0,75 300/300V 3,50x5,60 Oro 200 C12057O
H03VVH2-F 2x0,75 300/300V 3,50x5,60 Transparente 200 C12057T
H03VVH2-F 2x0,75 300/300V 3,50x5,60 Transparente 100 C12057T1
H03VVH2-F 2x1,00 300/500V 4,30x6,60 Blanco 200 C12458B
Tel. 902 300 101 · Fax +34 963 972 988. koala@koala-sa.es · www.koala-sa.es

9. CABLES 187
Manguera plana flexible con doble aislamiento PVC.
PVC
Homologación: AENOR “HAR”
Recubrimiento PVC+PVC, Tipo Flexible,
Temperatura 90ºC
CLAVE SECCIÓN TENSION NOMINAL D. EXT. NOM. COLOR CÓDIGO
H03V2V2H2-F 2x0,75 300/300V 3,50x5,60 Blanco 200 C12357B
Manguera plana flexible con doble aislamiento teflón + PVC
Homologación:
Recubrimiento Teflón FEP+PVC, Tipo Flexible,
Temperatura 180ºC/105ºC
SECCIÓN TENSION NOMINAL D. EXT. NOM. COLOR CÓDIGO
2x0,75 450/750V 3,00x4,80 Transparente 200 C12127T
Manguera plana flexible con doble aislamiento FEP + FEP
Homologación:
Recubrimiento Teflón FEP+FEP, Tipo Flexible,
Temperatura 180ºC
SECCIÓN TENSION NOMINAL D. EXT. NOM. COLOR CÓDIGO
2xAWG18 600V 2,15x3,30 Transparente 200 C12103T
Tel. 902 300 101 · Fax +34 963 972 988. koala@koala-sa.es · www.koala-sa.es

10. 188 CABLES
Manguera redonda flexible con doble aislamiento PVC
Homologación: AENOR “HAR”
Recubrimiento PVC+PVC, Tipo Flexible, Temperatura 70ºC
CLAVE SECCIÓN TENSION NOMINAL D. EXT. NOM. COLOR CÓDIGO
H03VV-F 2x0,50 300/300V 5,15 Negro 200 C12065N
H03VV-F 2x0,50 300/300V 5,15 Blanco 200 C12065B
H03VV-F 2x0,75 300/300V 5,60 Negro 200 C12067N
H03VV-F 2x0,75 300/300V 5,60 Negro 100 C12067N1
H03VV-F 2x0,75 300/300V 5,60 Blanco 200 C12067B
H03VV-F 2x0,75 300/300V 5,60 Blanco 100 C12067B1
H03VV-F 2x0,75 300/300V 5,60 Oro 200 C12067O
H03VV-F 2x0,75 300/300V 5,60 Plata 200 C12067P
H03VV-F 2x0,75 300/300V 5,60 Transparente 200 C12067T
H03VV-F 2x0,75 300/300V 5,60 Transparente 100 C12067T1
H03VV-F 2x1,00 300/300V 6,60 Negro 200 C12078N
H03VV-F 2x1,00 300/300V 6,60 Blanco 200 C12078B
H05VV-F 2x1,50 300/500V 7,60 Negro 200 C12079N
H05VV-F 2x1,50 300/500V 7,60 Blanco 200 C12079B
H03VV-F 3G0,75 300/300V 5,90 Negro 200 C13067N
H03VV-F 3G0,75 300/300V 5,90 Negro 100 C13067N1
H03VV-F 3G0,75 300/300V 5,90 Blanco 200 C13067B
H03VV-F 3G0,75 300/300V 5,90 Blanco 100 C13067B1
H03VV-F 3G0,75 300/300V 5,90 Oro 200 C13067O
H03VV-F 3G0,75 300/300V 5,90 Plata 200 C13067P
H03VV-F 3G0,75 300/300V 5,90 Marrón oscuro 200 C13067S
H03VV-F 3G0,75 300/300V 5,90 Transparente 200 C13067T
H03VV-F 3G0,75 300/300V 5,90 Transparente 100 C13067T1
H03VV-F 3x0,75 300/300V 5,90 Negro 200 C13307N*
H03VV-F 3x0,75 300/300V 5,90 Oro 200 C13417O*
H05VV-F 3G1,00 300/500V 7,10 Negro 200 C13078N
H05VV-F 3G1,00 300/500V 7,10 Negro 100 C13078N1
H05VV-F 3G1,00 300/500V 7,10 Blanco 200 C13078B
H05VV-F 3G1,00 300/500V 7,10 Blanco 100 C13078B1
H05VV-F 3G1,00 300/500V 7,10 Oro 200 C13078O
H05VV-F 3G1,50 300/500V 8,20 Negro 200 C13079N
H05VV-F 3G1,50 300/500V 8,20 Negro 100 C13079N1
H05VV-F 3G1,50 300/500V 8,20 Blanco 200 C13079B
H05VV-F 3G1,50 300/500V 8,20 Blanco 100 C13079B1
H05VV-F 3G1,50 300/500V 8,20 Oro 200 C13079O
* Cables: Blanco, marrón y azul (sin toma tierra).
Tel. 902 300 101 · Fax +34 963 972 988. koala@koala-sa.es · www.koala-sa.es

11. CABLES 189
Manguera redonda flexible con doble aislamiento PVC
Homologación: AENOR “HAR”
Recubrimiento PVC+PVC, Tipo Flexible, Temperatura 70ºC
CLAVE SECCIÓN TENSION NOMINAL D. EXT. NOM. COLOR CÓDIGO
H05VV-F 3G1,50 300/500V 8,20 Negro 200 C13079NC
H05VV-F 3G1,50 300/500V 8,20 Blanco 200 C13079BC
H05VV-F 3G2,50 300/500V 9,20 Negro 200 C1307AN
H05VV-F 3G2,50 300/500V 9,20 Blanco 200 C1307AB
H03VV-F 4G0,50 300/300V 6,10 Negro 200 C14065N
H03VV-F 4G0,75 300/300V 6,60 Negro 200 C14067N
H03VV-F 4G0,75 300/300V 6,60 Blanco 200 C14067B
H03VV-F 4G0,75 300/300V 6,60 Oro 200 C14067O
H05VV-F 4G0,75 300/500V 6,60 Negro 200 C14077N
H05VV-F 4G1,00 300/500V 8,20 Oro 200 C14078O
Manguera redonda flexible acrílica
Homologación: UNE 21.123
Recubrimiento PVC+PVC, Tipo Flexible, Temperatura 70ºC
CLAVE SECCIÓN TENSION NOMINAL D. EXT. NOM. COLOR CÓDIGO
VV-K 0.6/1 KV 2x1,50 0,6/1 KV 9,00 Negro 100 CC3202N
VV-K 0.6/1 KV 2x2,50 0,6/1 KV 10,00 Negro 100 CC3203N
VV-K 0.6/1 KV 2x4,00 0,6/1 KV 12,00 Negro 100 CC3204N
VV-K 0.6/1 KV 2x6,00 0,6/1 KV 13,00 Negro 100 CC3206N
VV-K 0.6/1 KV 3x1,5 0,6/1 KV 10,00 Negro 100 CC3302N
VV-K 0.6/1 KV 3x2,5 0,6/1 KV 11,00 Negro 100 CC3303N
VV-K 0.6/1 KV 3x4,00 0,6/1 KV 13,00 Negro 100 CC3304N
VV-K 0.6/1 KV 3x6,00 0,6/1 KV 14,00 Negro 100 CC3306N
VV-K 0.6/1 KV 4x1,50 0,6/1 KV 11,00 Negro 100 CC3402N
VV-K 0.6/1 KV 4x2,50 0,6/1 KV 12,00 Negro 100 CC3403N
VV-K 0.6/1 KV 4x4,00 0,6/1 KV 14,00 Negro 100 CC3404N
VV-K 0.6/1 KV 5x1,50 0,6/1 KV 12,00 Negro 100 CC3502N
VV-K 0.6/1 KV 5x2,50 0,6/1 KV 13,00 Negro 100 CC3503N
VV-K 0.6/1 KV 5x4,00 0,6/1 KV 15,00 Negro 100 CC3504N
Tel. 902 300 101 · Fax +34 963 972 988. koala@koala-sa.es · www.koala-sa.es

12. 190 CABLES
Manguera redonda flexible con doble aislamiento teflón
Recubrimiento FEP+FEP, Tipo Flexible, Temperatura 180ºC.
SECCIÓN TENSION NOMINAL D. EXT. NOM. COLOR CÓDIGO
2xAWG18 600V 3,90 Transparente 200 C12113T
3GAWG18 600V 4,20 Transparente 200 C13113T
Manguera redonda flexible con doble aislamiento teflón + PVC
Homologación:
Recubrimiento FEP+PVC, Tipo Flexible, Temperatura 180ºC/ 105ºC.
SECCIÓN TENSION NOMINAL D. EXT. NOM. COLOR CÓDIGO
2x0,75 450/750V 4,70 Transparente 200 C12137T
3G0,75 450/750V 5,20 Transparente 200 C13137T
2x1,50 450/750V 5,60 Transparente 200 C12079T
3G0,75 + CABLE ACERO 450/750V 5,50 Transparente 200 C13387T
5G0,75 450/750V 6,50 Transparente 200 C15137T
Manguera redonda flexible con doble aislamiento teflón + silicona
Homologación:
Recubrimiento teflón FEP+silicona, Tipo Flexible, Temperatura 180ºC.
SECCIÓN TENSION NOMINAL D. EXT. NOM. COLOR CÓDIGO
2x0,75 450/750V 4,70 Transparente 200 C12147T
3G0,75 450/750V 5,20 Transparente 200 C13147T
2x1,00 450/750V 5,20 Transparente 200 C12148T
Tel. 902 300 101 · Fax +34 963 972 988. koala@koala-sa.es · www.koala-sa.es

13. CABLES 191
Manguera redonda flexible con doble aislamiento silicona
Homologación:
Recubrimiento silicona+silicona, Tipo Flexible, Temperatura 180ºC.
CLAVE SECCIÓN TENSION NOMINAL D. EXT. NOM. COLOR CÓDIGO
H05SS-F 2x0,75 300/500V 6,0 min. 7,2 max Blanco 200 C12407B
H05SS-F 2x0,75 300/500V 6,0 min. 7,2 max Negro 200 C12407N
H05SS-F 3G0,75 300/500V 6,6 min. 7,8 max Blanco 200 C13407B
H05SS-F 3G0,75 300/500V 6,6 min. 7,8 max Negro 200 C13407N
H05SS-F 2x1,00 300/500V 6,4 min. 7,8 max Blanco 200 C12408B
Manguera redonda flexible con doble aislamiento neopreno
Homologación: AENOR “HAR”
Recubrimiento neopreno, Tipo Flexible, Temperatura 60ºC.
CLAVE SECCIÓN TENSION NOMINAL D. EXT. NOM. COLOR CÓDIGO
H05RN-F 2x0,75 300/500V 6,50 Negro 200 C12267N
H05RN-F 2x1,00 450/750V 6,50 Negro 200 C12268N
H07RN-F 3G1,50 450/750V 9,90 Negro 200 C13269N
Manguera redonda con doble aislamiento PVC y recubrimiento textil
Recubrimiento Manguera PVC+PVC+textil, Tipo Flexible, Temperatura 70ºC.
SECCIÓN TENSION NOMINAL D. EXT. NOM. COLOR CÓDIGO
2x0,75 300/500V 6,70 Negro 100 CZ2067N
Tel. 902 300 101 · Fax +34 963 972 988. koala@koala-sa.es · www.koala-sa.es

14. 192 CABLES
Manguera redonda con doble aislamiento teflón + PVC y recubrimiento textil
Recubrimiento Manguera FEP+PVC+textil, Tipo Flexible, Temperatura 70ºC.
SECCIÓN TENSION NOMINAL D. EXT. NOM. COLOR CÓDIGO
2X0,75 450/750V 5,90 Naranja 100 CZ2497D
2X0,75 450/750V 5,90 Gris 100 CZ2497G
2X0,75 450/750V 5,90 Rojo 100 CZ2497J
2X0,75 450/750V 5,90 Marrón 100 CZ2497M
2X0,75 450/750V 5,90 Negro 100 CZ2497N
Paralelo flexible con aislamiento PVC
Recubrimiento PVC, Tipo Flexible, Temperatura 70ºC.
SECCIÓN TENSION NOMINAL D. EXT. NOM. COLOR CÓDIGO
2x0,50 300/300V 2,75x5,50 Negro 200 C12295N
2x0,50 300/300V 2,75x5,50 Blanco 200 C12295B
2x0,50 300/300V 2,75x5,50 Transparente 200 C12295T
2x0,50 300/300V 2,75x5,50 Azul - Marrón 200 C12295Z
2x0,50 300/300V 2,20x4,40 Estañado 200 C12295E
2x0,50 300/300V 2,75x5,50 Gris - Blanco 200 C12295U
2x0,75 300/300V 2,95x5,90 Negro 200 C12297N
2x0,75 300/300V 2,95x5,90 Blanco 200 C12297B
2x0,75 300/300V 2,95x5,90 Transparente 200 C12297T
2x0,75 300/300V 2,95x5,90 Azul - Marrón 200 C12297Z
2x0,75 300/300V 2,40x5,20 Estañado 200 C12297E
Tel. 902 300 101 · Fax +34 963 972 988. koala@koala-sa.es · www.koala-sa.es

15. CABLES 193
Paralelo flexible con doble aislamiento PVC y recubrimiento textil
TRENZADO CORTO
Recubrimiento PVC+PVC+textil, Tipo Flexible, Temperatura 70ºC.
SECCIÓN TENSION NOMINAL D. EXT. NOM. COLOR CÓDIGO
H05V-K DC 2x0,75 300/500V Blanco 32 CZ5429B
H05V-K DC 2x0,75 300/500V Marrón 32 CZ5429M
H05V-K DC 2x0,75 300/500V Negro 32 CZ5429N
H05V-K DC 2x0,75 300/500V Oro 32 CZ5429O
H05V-K DC 3G0,75 300/500V Marrón 32 CZ5439M
TRENZADO
Recubrimiento PVC+PVC+textil, Tipo Flexible, Temperatura 70ºC.
SECCIÓN TENSION NOMINAL D. EXT. NOM. COLOR CÓDIGO
H05V-K DC 2x0,75 300/500V Blanco 100 CZ1037B
H05V-K DC 2x0,75 300/500V Marrón 100 CZ1037M
H05V-K DC 2x0,75 300/500V Negro 100 CZ1037N
H05V-K DC 2x0,75 300/500V Oro 100 CZ1037O
CABLES MERCADO U.S.A. HOMOLOGADOS “UL”
Unipolar flexible con aislamiento PVC
Recubrimiento PVC, Tipo Flexible, Temperatura 80ºC,
Espesor medio aislante: 0,38 mm. Homologación:
SECCIÓN TENSION NOMINAL D. EXT. NOM. COLOR CÓDIGO
1xAWG18 300V 2,10 Blanco 305 C11233B
1xAWG18 300V 2,10 Negro 305 C11233N
Recubrimiento PVC, Tipo Flexible, Temperatura 105ºC,
Espesor medio aislante: 0,78 mm. Homologación:
SECCIÓN TENSION NOMINAL D. EXT. NOM. COLOR CÓDIGO
1xAWG18 600V 2,80 Blanco 305 C11243B
1xAWG18 600V 2,80 Negro 305 C11243N
Tel. 902 300 101 · Fax +34 963 972 988. koala@koala-sa.es · www.koala-sa.es

16. 194 CABLES
Unipolar flexible con doble aislamiento flexlite 150º
Recubrimiento Poliolefina, Tipo Flexible, Temperatura (-65ºC a 150ºC).
Muy estrecho (Diam. ext. 1,41 - 1,56 mm.) Homologación:
UL Style 1385, CSA clase 5851.
SECCIÓN TENSION NOMINAL D. EXT. NOM. COLOR CÓDIGO
1x0,75 600V 1,41÷1,56 mm Azul 5000 C01567A
1x0,75 600V 1,41÷1,56 mm Marrón 5000 C01567M
NOTA IMPORTANTE: Este cable solo se suministra en bobinas de 5000 metros. Al igual que el resto de cables, podemos suministrarselo
cortado en trozos y con el tratamiento de extremos (solo corte, desforrado, punteras, terminales, etc.) que nos solicite.
Paralelo flexible con aislamiento PVC: UL Style SPT-1 y SPT-2
Recubrimiento PVC, Tipo Flexible, Temperatura 105ºC.
Aislamiento Espesor medio aislante SPT1 = 0,76 mm, Espesor medio aislante SPT2 = 1,14 mm. Homologación:
SECCIÓN TIPO TENSION NOMINAL D. EXT. NOM. COLOR CÓDIGO
2xAWG18 SPT1 300V 2,80x5,20 Negro 305 C12203N
2xAWG18 SPT1 300V 2,80x5,20 Ambar 305 C12203O
2xAWG18 SPT1 300V 2,80x5,20 Transparente 305 C12203T
2xAWG18 SPT1 300V 2,80x5,20 Marrón oscuro 305 C12203L
2xAWG18 SPT1 300V 2,80x5,20 Marrón claro 305 C12203M
2xAWG18 SPT2 300V 3,55x6,90 Ambar 305 C12213O
Paralelo flexible con aislamiento PVC: UL Style 20288
Homologación:
Recubrimiento PVC, Tipo Flexible, Temperatura 105ºC.
Para paso de cadena.
SECCIÓN TIPO TENSION NOMINAL D. EXT. NOM. COLOR CÓDIGO
2xAWG18 SPT1 300V 2,80x5,20 Ambar 305 C12483O
Tel. 902 300 101 · Fax +34 963 972 988. koala@koala-sa.es · www.koala-sa.es

17. CABLES 195
Manguera redonda flexible con aislamiento PVC: UL SVT
Homologación:
Recubrimiento PVC+PVC, Tipo Flexible, Temperatura 105ºC.
SECCIÓN TENSION NOMINAL D. EXT. NOM. COLOR CÓDIGO
2xAWG18 300V 5,80 Negro 305 C12473N
Homologación:
Recubrimiento PVC+PVC, Tipo Flexible, Temperatura 105ºC.
SECCIÓN TENSION NOMINAL D. EXT. NOM. COLOR CÓDIGO
3xAWG18* 300V 6,2 Negro 305 C13473N
3xAWG18** 300V 6,2 Negro 305 C13473NV
*(interior: Blanco / Negro / Marrón).
**(interior: Blanco / Negro/ Amarillo-Verde).
Cable cobre toma tierra desnudo
Recubrimiento PVC, Tipo Flexible, Temperatura 105ºC.
Torcido de cobre 28x0,15 (DIN 160). SECCIÓN COLOR CÓDIGO
1x0,50 Cobre 1000 C11515C
Tubos aislantes térmicos y eléctricos
Temperatura trabajo: +250ºC (Mat. base +450ºC), Rigidez dieléctrica: 800V
Tensión de perforación: 1000V, Resistencia a la llama: Según UL VWI y IEC 684 parte 2 cláusula 26. Método B.
REVITEX VSR10 -Homologado UL- FILE Nº151092
CLASE 250
DIAMETRO INT. PARED ESPESOR COLOR CÓDIGO
1,5 mm. 0,25 mm. Blanco 300 C1033CB
2,5 mm. 0,25 mm. Blanco 300 C10322B
3 mm. 0,25 mm. Blanco 300 C10323B
4 mm. 0,25 mm. Blanco 300 C10324B
5 mm. 0,35 mm. Blanco 200 C10325B
8 mm. 0,35 mm. Blanco 100 C10328B
Blanco 200 49RS001*
Nota: Se puede suministrar cortado a medida.
*SET REVITEX para plafón (3 x 8 cm.) Diámetro int. 3 mm.
Tel. 902 300 101 · Fax +34 963 972 988. koala@koala-sa.es · www.koala-sa.es

18. 196 CABLES
Tubos aislantes térmicos y eléctricos
Temperatura trabajo: +155ºC (T. punta 225º), Rigidez dieléctrica: 4000V Según IEC 684, Resistencia a la llama: Según DIN 40620,
Características de construcción:
· Excepcional flexibilidad (se puede doblar a 180º sin cuartearse).
· Resistencia al envejecimiento térmico.
· Valores de aislante eléctrico muy elevadas y constantes (4000V).
REVITEX GUF -SEGÚN DIN 40 620-IEC 684.3
CLASE TÉRMICA F
OTRO GUF DIAMETRO INT. COLOR CÓDIGO
2 mm. Blanco 300 C103115
3 mm. Blanco 200 C103120
4 mm. Blanco 200 C103125
5 mm. Blanco 200 C103100
Prueba comparativa de flexibilidad doblado
a 180º no se cuartea. 10 mm. Blanco 100 C103135
Nota: Se puede suministrar cortado a medida.
Cables especiales para aplicaciones led
MANGUERA REDONDA SILICONA + NEOPRENO
Recomendado para uso en exteriores. 48V. T180 ºC: Cables interiores silicona. T70 ºC: Recubrimiento de neopreno
D d d
D
SECCIÓN DIMENSIÓN DIMENSIÓN d COLOR CABLE INTERIOR SIL. CÓDIGO
0.2 mm. D
2x0.50 5.9 1.8 RN 200 C1LNS2N
6x0.50 7.9 1.8 R R/N L L/N V V/N 200 C1LNS6N
MANGUERA PLANA CON DOBLE AISLAMIENTO TEFLÓN
Recomendado para uso en exteriores e interiores. 48V. T180 ºC. Recubrimiento en teflón FEP de color transparente que permite ver el color
rojo y negro de los cables interiores.
D d
SECCIÓN DIMENSIÓN DIMENSIÓN d COLOR CABLE INTERIOR SIL. CÓDIGO
0.2 mm. D
2x0.50 1.9 x 3.3 1.3 RN 200 C1LTT2T
COLORES PARA UNA SENCILLA INDENTIFICACIÓN DE LA POLARIDAD
R = ROJO · N = NEGRO · L = AZUL · V = VERDE · R/N = ROJO + NEGRO · L/N = AZUL + NEGRO · V/N = VERDE + NEGRO
Tel. 902 300 101 · Fax +34 963 972 988. koala@koala-sa.es · www.koala-sa.es

19. CABLES 197
· SERVICIO RÁPIDO DE CORTE, DESFORRADO Y PELADO DE CABLES.
· TRATAMIENTO EN LOS EXTREMOS (PUNTERAS, TERMINALES, ETC.)
Tel. 902 300 101 · Fax +34 963 972 988. koala@koala-sa.es · www.koala-sa.es
