El documento presenta los proyectos de espacio público para paseos y plazas de una ciudad. Describe las mejoras propuestas para las calles Cruz, Pinto, Rosas y Freire, incluyendo la nivelación de veredas, iluminación fotovoltaica, soterramiento de cables y soluciones para el drenaje de aguas lluvias. También resume los resultados de foros públicos sobre estos proyectos, en los que se acogieron sugerencias como extender la vía peatonal en Pinto y estudiar desniveles en Freire.

1. PROYECTOS DE ESPACIO PUBLICO
ANTEPROYECTO PASEOS Y PLAZAS

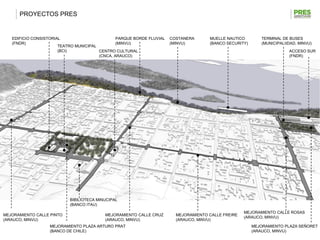

2. PROYECTOS PRES
EDIFICIO CONSISTORIAL PARQUE BORDE FLUVIAL COSTANERA MUELLE NAUTICO TERMINAL DE BUSES
(FNDR) (MINVU) (MINVU) (BANCO SECURITY) (MUNICIPALIIDAD, MINVU)
TEATRO MUNICIPAL
(BCI) CENTRO CULTURAL ACCESO SUR
(CNCA, ARAUCO) (FNDR)
BIBILIOTECA MINUCIPAL
(BANCO ITAU)
MEJORAMIENTO CALLE ROSAS
MEJORAMIENTO CALLE PINTO MEJORAMIENTO CALLE CRUZ MEJORAMIENTO CALLE FREIRE
(ARAUCO, MINVU)
(ARAUCO, MINVU) (ARAUCO, MINVU) (ARAUCO, MINVU)
MEJORAMIENTO PLAZA ARTURO PRAT MEJORAMIENTO PLAZA SEÑORET
(BANCO DE CHILE) (ARAUCO, MINVU)

3. FOROS PASEOS Y PLAZAS REALIZADOS
FORO PASEOS Y VÍAS DE FORO PLAZAS FORO FOCALIZADO FREIRE
EVACUACIÓN Fecha: 7 de julio 2011 Fecha: Martes 26 de julio 2011
Fecha: 6 de julio 2011

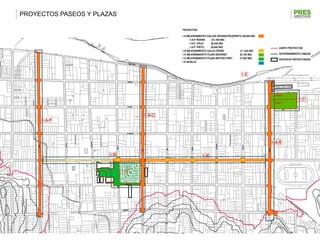

4. PROYECTOS PASEOS Y PLAZAS

5. PROYECTOS DE ESPACIO PUBLICO
VÍAS DE EVACUACIÓN NOCTURNAS

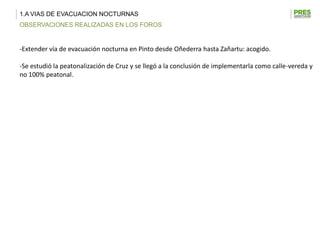

6. 1.A VIAS DE EVACUACION NOCTURNAS
OBSERVACIONES REALIZADAS EN LOS FOROS
-Extender vía de evacuación nocturna en Pinto desde Oñederra hasta Zañartu: acogido.
-Se estudió la peatonalización de Cruz y se llegó a la conclusión de implementarla como calle-vereda y
no 100% peatonal.

7. 1.A VIAS DE EVACUACION NOCTURNAS

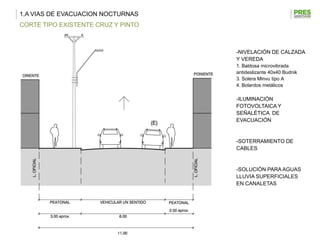

CORTE TIPO EXISTENTE CRUZ Y PINTO
-NIVELACIÓN DE CALZADA
Y VEREDA
1. Baldosa microvibrada
antideslizante 40x40 Budnik
3. Solera Minvu tipo A
4. Bolardos metálicos
-ILUMINACIÓN
FOTOVOLTAICA Y
SEÑALÉTICA DE
EVACUACIÓN
-SOTERRAMIENTO DE
CABLES
-SOLUCIÓN PARA AGUAS
LLUVIA SUPERFICIALES
EN CANALETAS

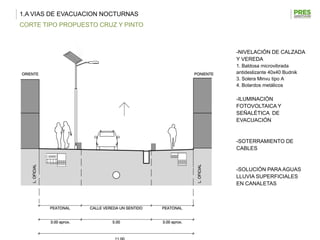

8. 1.A VIAS DE EVACUACION NOCTURNAS
CORTE TIPO PROPUESTO CRUZ Y PINTO
-NIVELACIÓN DE CALZADA
Y VEREDA
1. Baldosa microvibrada
antideslizante 40x40 Budnik
3. Solera Minvu tipo A
4. Bolardos metálicos
-ILUMINACIÓN
FOTOVOLTAICA Y
SEÑALÉTICA DE
EVACUACIÓN
-SOTERRAMIENTO DE
CABLES
-SOLUCIÓN PARA AGUAS
LLUVIA SUPERFICIALES
EN CANALETAS

9. 1.A VIAS DE EVACUACION NOCTURNAS

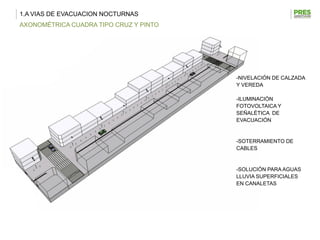

AXONOMÉTRICA CUADRA TIPO CRUZ Y PINTO
-NIVELACIÓN DE CALZADA
Y VEREDA
-ILUMINACIÓN
FOTOVOLTAICA Y
SEÑALÉTICA DE
EVACUACIÓN
-SOTERRAMIENTO DE
CABLES
-SOLUCIÓN PARA AGUAS
LLUVIA SUPERFICIALES
EN CANALETAS

10. 1.A VIAS DE EVACUACION NOCTURNAS

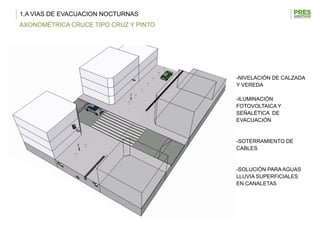

AXONOMÉTRICA CRUCE TIPO CRUZ Y PINTO
-NIVELACIÓN DE CALZADA
Y VEREDA
-ILUMINACIÓN
FOTOVOLTAICA Y
SEÑALÉTICA DE
EVACUACIÓN
-SOTERRAMIENTO DE
CABLES
-SOLUCIÓN PARA AGUAS
LLUVIA SUPERFICIALES
EN CANALETAS

11. 1.A VIAS DE EVACUACION NOCTURNAS

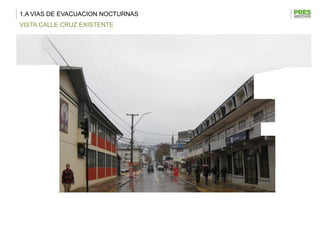

VISTA CALLE CRUZ EXISTENTE

12. 1.A VIAS DE EVACUACION NOCTURNAS

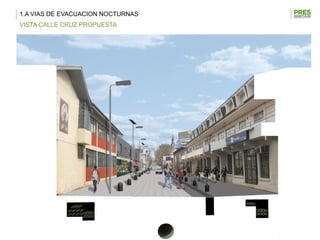

VISTA CALLE CRUZ PROPUESTA

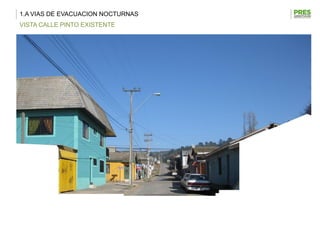

13. 1.A VIAS DE EVACUACION NOCTURNAS
VISTA CALLE PINTO EXISTENTE

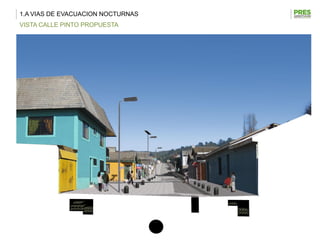

14. 1.A VIAS DE EVACUACION NOCTURNAS
VISTA CALLE PINTO PROPUESTA

15. 1.A VIAS DE EVACUACION NOCTURNAS

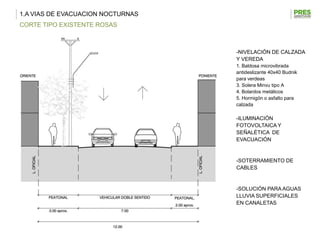

CORTE TIPO EXISTENTE ROSAS
-NIVELACIÓN DE CALZADA
Y VEREDA
1. Baldosa microvibrada
antideslizante 40x40 Budnik
para verdeas
3. Solera Minvu tipo A
4. Bolardos metálicos
5. Hormigón o asfalto para
calzada
-ILUMINACIÓN
FOTOVOLTAICA Y
SEÑALÉTICA DE
EVACUACIÓN
-SOTERRAMIENTO DE
CABLES
-SOLUCIÓN PARA AGUAS
LLUVIA SUPERFICIALES
EN CANALETAS

16. 1.A VIAS DE EVACUACION NOCTURNAS

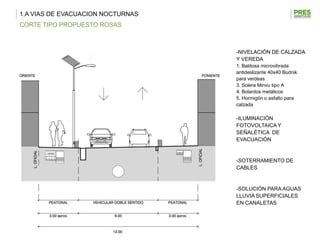

CORTE TIPO PROPUESTO ROSAS
-NIVELACIÓN DE CALZADA
Y VEREDA
1. Baldosa microvibrada
antideslizante 40x40 Budnik
para verdeas
3. Solera Minvu tipo A
4. Bolardos metálicos
5. Hormigón o asfalto para
calzada
-ILUMINACIÓN
FOTOVOLTAICA Y
SEÑALÉTICA DE
EVACUACIÓN
-SOTERRAMIENTO DE
CABLES
-SOLUCIÓN PARA AGUAS
LLUVIA SUPERFICIALES
EN CANALETAS

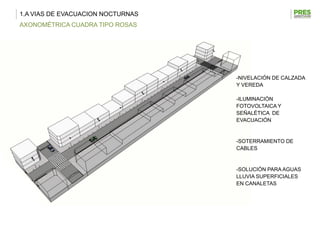

17. 1.A VIAS DE EVACUACION NOCTURNAS
AXONOMÉTRICA CUADRA TIPO ROSAS
-NIVELACIÓN DE CALZADA
Y VEREDA
-ILUMINACIÓN
FOTOVOLTAICA Y
SEÑALÉTICA DE
EVACUACIÓN
-SOTERRAMIENTO DE
CABLES
-SOLUCIÓN PARA AGUAS
LLUVIA SUPERFICIALES
EN CANALETAS

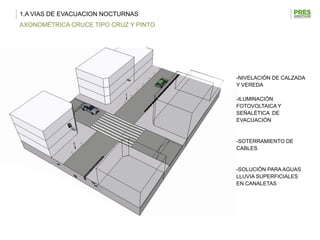

18. 1.A VIAS DE EVACUACION NOCTURNAS
AXONOMÉTRICA CRUCE TIPO CRUZ Y PINTO
-NIVELACIÓN DE CALZADA
Y VEREDA
-ILUMINACIÓN
FOTOVOLTAICA Y
SEÑALÉTICA DE
EVACUACIÓN
-SOTERRAMIENTO DE
CABLES
-SOLUCIÓN PARA AGUAS
LLUVIA SUPERFICIALES
EN CANALETAS

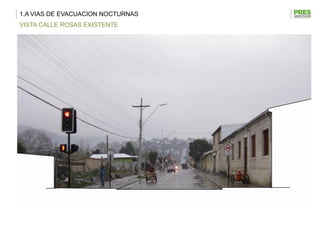

19. 1.A VIAS DE EVACUACION NOCTURNAS
VISTA CALLE ROSAS EXISTENTE

20. 1.A VIAS DE EVACUACION NOCTURNAS
VISTA CALLE ROSAS PROPUESTA (calzada hormigón)

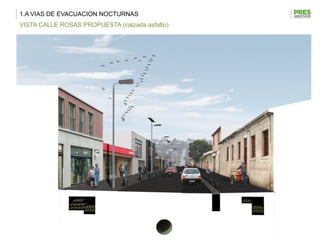

21. 1.A VIAS DE EVACUACION NOCTURNAS
VISTA CALLE ROSAS PROPUESTA (calzada asfalto)

22. PROYECTOS ESPACIO PUBLICO PASEOS Y PLAZAS
CALLE FREIRE

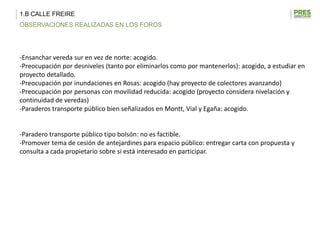

23. 1.B CALLE FREIRE
OBSERVACIONES REALIZADAS EN LOS FOROS
-Ensanchar vereda sur en vez de norte: acogido.
-Preocupación por desniveles (tanto por eliminarlos como por mantenerlos): acogido, a estudiar en
proyecto detallado.
-Preocupación por inundaciones en Rosas: acogido (hay proyecto de colectores avanzando)
-Preocupación por personas con movilidad reducida: acogido (proyecto considera nivelación y
continuidad de veredas)
-Paraderos transporte público bien señalizados en Montt, Vial y Egaña: acogido.
-Paradero transporte público tipo bolsón: no es factible.
-Promover tema de cesión de antejardines para espacio público: entregar carta con propuesta y
consulta a cada propietario sobre si está interesado en participar.

24. 1.B CALLE FREIRE

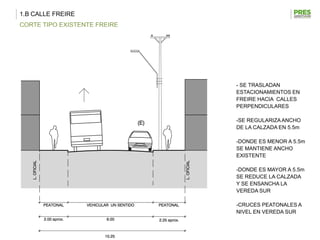

CORTE TIPO EXISTENTE FREIRE
- SE TRASLADAN
ESTACIONAMIENTOS EN
FREIRE HACIA CALLES
PERPENDICULARES
-SE REGULARIZA ANCHO
DE LA CALZADA EN 5.5m
-DONDE ES MENOR A 5.5m
SE MANTIENE ANCHO
EXISTENTE
-DONDE ES MAYOR A 5.5m
SE REDUCE LA CALZADA
Y SE ENSANCHA LA
VEREDA SUR
-CRUCES PEATONALES A
NIVEL EN VEREDA SUR

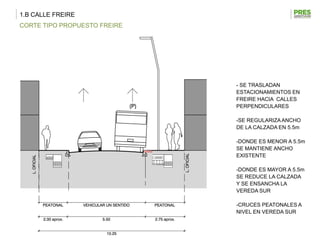

25. 1.B CALLE FREIRE
CORTE TIPO PROPUESTO FREIRE
- SE TRASLADAN
ESTACIONAMIENTOS EN
FREIRE HACIA CALLES
PERPENDICULARES
-SE REGULARIZA ANCHO
DE LA CALZADA EN 5.5m
-DONDE ES MENOR A 5.5m
SE MANTIENE ANCHO
EXISTENTE
-DONDE ES MAYOR A 5.5m
SE REDUCE LA CALZADA
Y SE ENSANCHA LA
VEREDA SUR
-CRUCES PEATONALES A
NIVEL EN VEREDA SUR

26. 1.B CALLE FREIRE

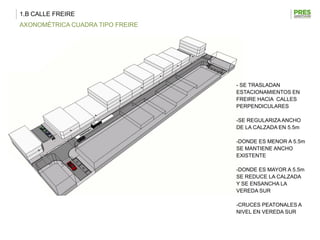

AXONOMÉTRICA CUADRA TIPO FREIRE
- SE TRASLADAN
ESTACIONAMIENTOS EN
FREIRE HACIA CALLES
PERPENDICULARES
-SE REGULARIZA ANCHO
DE LA CALZADA EN 5.5m
-DONDE ES MENOR A 5.5m
SE MANTIENE ANCHO
EXISTENTE
-DONDE ES MAYOR A 5.5m
SE REDUCE LA CALZADA
Y SE ENSANCHA LA
VEREDA SUR
-CRUCES PEATONALES A
NIVEL EN VEREDA SUR

27. 1.B CALLE FREIRE

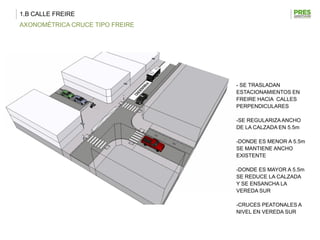

AXONOMÉTRICA CRUCE TIPO FREIRE
- SE TRASLADAN
ESTACIONAMIENTOS EN
FREIRE HACIA CALLES
PERPENDICULARES
-SE REGULARIZA ANCHO
DE LA CALZADA EN 5.5m
-DONDE ES MENOR A 5.5m
SE MANTIENE ANCHO
EXISTENTE
-DONDE ES MAYOR A 5.5m
SE REDUCE LA CALZADA
Y SE ENSANCHA LA
VEREDA SUR
-CRUCES PEATONALES A
NIVEL EN VEREDA SUR

28. 1.B CALLE FREIRE

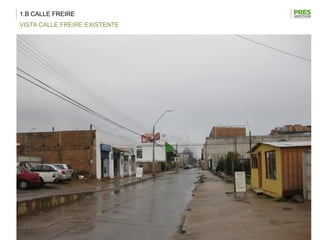

VISTA CALLE FREIRE EXISTENTE

29. 1.B CALLE FREIRE

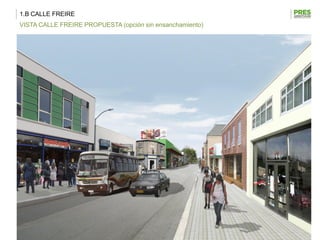

VISTA CALLE FREIRE PROPUESTA (opción sin ensanchamiento)

30. 1.B CALLE FREIRE

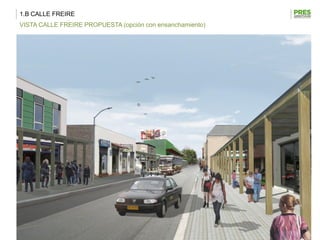

VISTA CALLE FREIRE PROPUESTA (opción con ensanchamiento)

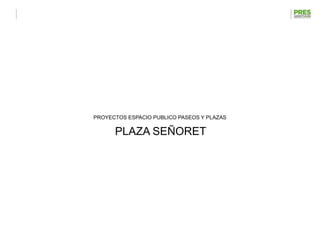

31. PROYECTOS ESPACIO PUBLICO PASEOS Y PLAZAS
PLAZA SEÑORET

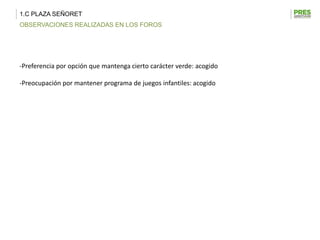

32. 1.C PLAZA SEÑORET
OBSERVACIONES REALIZADAS EN LOS FOROS
-Preferencia por opción que mantenga cierto carácter verde: acogido
-Preocupación por mantener programa de juegos infantiles: acogido

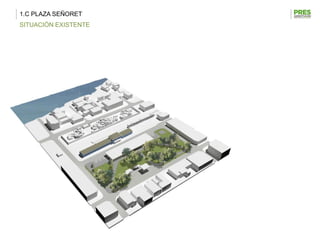

33. 1.C PLAZA SEÑORET
SITUACIÓN EXISTENTE

34. 1.C PLAZA SEÑORET
ETAPAS CONSTRUCCIÓN
1ª ETAPA
-BOMBA DE BENCINA SE VA
-PLAZA CON TERMINAL
EXISTENTE
2ª ETAPA
-TERMINAL DE BUSES SE
TRASLADADA A TERRENO
DEPOSITO DE CHATARRA
2ª
1ª

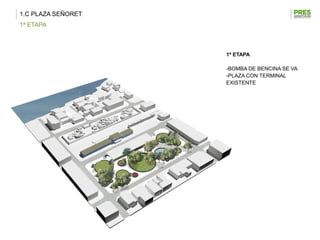

35. 1.C PLAZA SEÑORET
1ª ETAPA
1ª ETAPA
-BOMBA DE BENCINA SE VA
-PLAZA CON TERMINAL
EXISTENTE

36. 1.C PLAZA SEÑORET
1ª ETAPA
1ª ETAPA
-BOMBA DE BENCINA SE VA
-PLAZA CON TERMINAL
EXISTENTE
2ª ETAPA
-TERMINAL DE BUSES SE
TRASLADADA A TERRENO
DEPOSITO DE CHATARRA

37. 1.C PLAZA SEÑORET

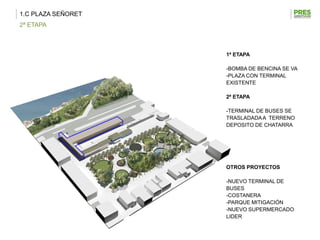

2ª ETAPA
1ª ETAPA
-BOMBA DE BENCINA SE VA
-PLAZA CON TERMINAL
EXISTENTE
2ª ETAPA
-TERMINAL DE BUSES SE
TRASLADADA A TERRENO
DEPOSITO DE CHATARRA
OTROS PROYECTOS
-NUEVO TERMINAL DE
BUSES
-COSTANERA
-PARQUE MITIGACIÓN
-NUEVO SUPERMERCADO
LIDER

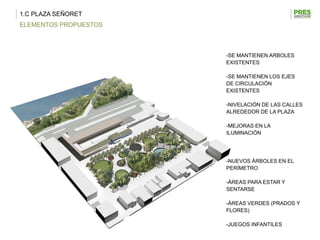

38. 1.C PLAZA SEÑORET
ELEMENTOS PROPUESTOS
-SE MANTIENEN ARBOLES
EXISTENTES
-SE MANTIENEN LOS EJES
DE CIRCULACIÓN
EXISTENTES
-NIVELACIÓN DE LAS CALLES
ALREDEDOR DE LA PLAZA
-MEJORAS EN LA
ILUMINACIÓN
-NUEVOS ÁRBOLES EN EL
PERÍMETRO
-ÁREAS PARA ESTAR Y
SENTARSE
-ÁREAS VERDES (PRADOS Y
FLORES)
-JUEGOS INFANTILES

39. 1.C PLAZA SEÑORET

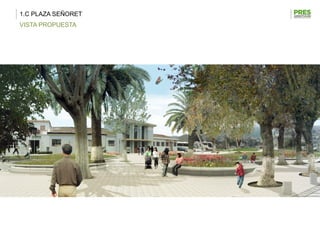

VISTA PROPUESTA

40. 1.C PLAZA SEÑORET
VISTA PROPUESTA

41. PROYECTOS ESPACIO PUBLICO PASEOS Y PLAZAS
PLAZA ARTURO PRAT

42. 1.D PLAZA ARTURO PRAT

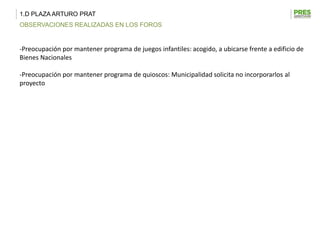

OBSERVACIONES REALIZADAS EN LOS FOROS
-Preocupación por mantener programa de juegos infantiles: acogido, a ubicarse frente a edificio de
Bienes Nacionales
-Preocupación por mantener programa de quioscos: Municipalidad solicita no incorporarlos al
proyecto

43. 1.D PLAZA ARTURO PRAT

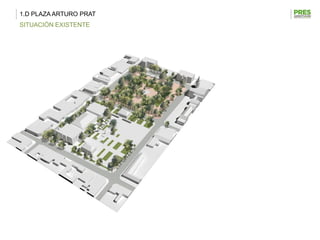

SITUACIÓN EXISTENTE

44. 1.D PLAZA ARTURO PRAT
ÁREA DE PROYECTO

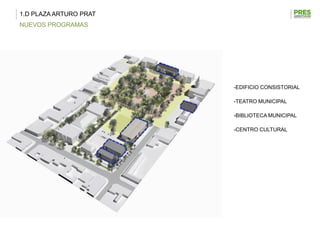

45. 1.D PLAZA ARTURO PRAT
NUEVOS PROGRAMAS
-EDIFICIO CONSISTORIAL
-TEATRO MUNICIPAL
-BIBLIOTECA MUNICIPAL
-CENTRO CULTURAL

46. 1.D PLAZA ARTURO PRAT

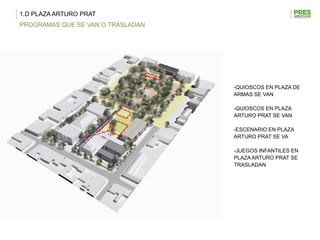

PROGRAMAS QUE SE VAN O TRASLADAN
-QUIOSCOS EN PLAZA DE
ARMAS SE VAN
-QUIOSCOS EN PLAZA
ARTURO PRAT SE VAN
-ESCENARIO EN PLAZA
ARTURO PRAT SE VA
-JUEGOS INFANTILES EN
PLAZA ARTURO PRAT SE
TRASLADAN

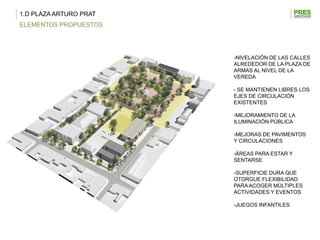

47. 1.D PLAZA ARTURO PRAT
ELEMENTOS PROPUESTOS
-NIVELACIÓN DE LAS CALLES
ALREDEDOR DE LA PLAZA DE
ARMAS AL NIVEL DE LA
VEREDA
- SE MANTIENEN LIBRES LOS
EJES DE CIRCULACIÓN
EXISTENTES
-MEJORAMIENTO DE LA
ILUMINACIÓN PÚBLICA
-MEJORAS DE PAVIMENTOS
Y CIRCULACIONES
-ÁREAS PARA ESTAR Y
SENTARSE
-SUPERFICIE DURA QUE
OTORGUE FLEXIBILIDAD
PARA ACOGER MÚLTIPLES
ACTIVIDADES Y EVENTOS
-JUEGOS INFANTILES

48. 1.D PLAZA ARTURO PRAT
VISTA PROPUESTA (desde interior de la plaza)

49. 1.D PLAZA ARTURO PRAT

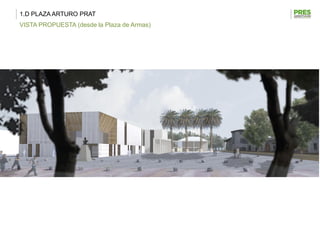

VISTA PROPUESTA (desde la Plaza de Armas)

50. 1.D PLAZA ARTURO PRAT
VISTA PROPUESTA (desde la Plaza de Armas con escenario y sillas)

51. 1.D PLAZA ARTURO PRAT
VISTA PROPUESTA (desde Montt esquina con Oñederra)

52. PROYECTOS ESPACIO PUBLICO PASEOS Y PLAZAS
