1. PARQUE DE BARRIO
PARA LA COLONIA SAN
PEDRO.

2. Fundamentos
 Existencia de un Lote Baldío.
 Existencia de actividades comerciales
temporales dentro del Baldío.
 Ausencia de Espacios de descanso y
recreación.
 Proliferación de espacios residuales.
 Sacar buena calificación en la materia
Representación Urbano Digital II

3. Análisis Esquemático
1. Contexto y Ubicación.
2. Medio fisco natural.
3. Medio físico artificial.
4. Perfil del usuario.
5. Imagen-Objetivo.
6. Diseño ejecutivo.

4. Parque de Barrio
 “Espacio arbolado destinado al libre acceso de
la población en general para disfrutar del
paseo, descanso y recreación. Su localización
corresponde a los centros de barrio,
preferentemente vinculado con las zonas
habitacionales.” (SEDESOL, SISTEMA
NORMATIVO DE EQUIPAMIENTO URBANO,
TOMO V RECREACION Y DEPORTE).

5. Parque de Barrio
Tabla de Síntesis: Necesidades para el Parque de Barrio (Sedesol)
Localización y dotación, Regional y Urbana. Jerarquía Urbana y Nivel de Servicio Medio.
Localización Localidades receptoras 10,000 habitantes o 50,000 hectáreas.
Radio de Servicio Urbano Recomendable 670 metros.
Dotación Población o usuarios potenciales 100%
Ubicación Urbana
Usos de suelo Habitacional Recomendable.
Comercial Condicionado.
Núcleos de Servicios Centro de Barrio Recomendable.
Vialidad Calle o andador peatonal Recomendable.
Calle Local. Recomendable.
Av. Secundaria Recomendable.
Selección del Predio
Características físicas Modulo 28000m²
Frente Mínimo 120m.
Número de Frentes 4
Pendientes 2% a 8%
Agua Potables Recomendable.
Alcantarillado Recomendable.
Alumbrado Publico Recomendable.
Recolección de Basura Recomendable.
Programa Arquitectónico General. 10,000 habitantes Recomendable.
Área verde y descanso 6,500m² Recomendable.
Juegos infantiles 2000m² Recomendable.
Circulación, Plazas, Andadores 1500m² Recomendable.
Estacionamiento 90m2 (1 cajón por cada 250m²) Recomendable.

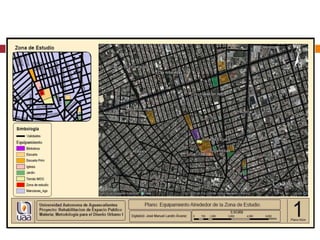

6. Contexto y Ubicación
Tabla de Síntesis de un Nodo de Equipamiento Urbano para un Centro de Barrio.
Variable Análisis y Evaluación
Descripción Factores Positivos Factores Negativos Objetivos
Polígono del Terreno Latitud: 21°53'36 Área disponible a ser Puede no existir una Incrementar y ofrecer
Longitud: 102°17'53 utilizada con otros fines. compatibilidad de espacios recreativos.
Plaza de Usos Múltiples y actividades entre las Compatibles o flexibles a
Baldío. existentes y las las actividades.
Área: 3632.97m² potenciales.
MFN Arboles (16). El deterioro de los Conflictos entre los Incorporar vegetación
mismos permitirá su vecinos por el retiro de compatible con el clima y
retiro del área. algún árbol en especial. actividades del usuario
Topografía No existe ninguna curva de Ninguno Ninguno
nivel considerable
Vegetación Vegetación Nula y Ninguno Se observa un nulo Se deberá incorporar
Deteriorada. cuidado de la vegetación vegetación que no
del área a rehabilitar y suponga un cuidado diario
de las áreas periféricas a por parte de los usuarios.
la zona de estudio.
Contaminación Existencia de contaminación Ninguno Mala imagen urbana, Proponer sistemas de
física: botellas de PET y Desinterés por la reciclado y recolección de
papel entre las más salubridad, Sensación de basura.
frecuentes. abandono
Restricciones Naturales Existe un Área considerable Área de Recarga Área imposible de ubicar Buscar alternativas de
en la parte norte. acuífera. una plancha de espacio recreativo para
cemento. esta zona.
Cuerpos de Agua Ninguno Ninguno Ninguno Ninguno

7. MFA Ningún tipo de mobiliario Posibilidad de Ninguno Distribuir
Integrar mobiliario adecuadamente el
urbano. mobiliario urbano.
Infraestructura Diferentes servicios y Flujos peatonales Ninguno Generar un espacio
equipamiento urbano en la cotidianos, por la recreativo que sea
periferia del baldío. zona a rehabilitar. compatible también con
otras actividades y
usuarios.
Vialidades Existencia de vialidades Conectividad Inexistencia de Promoción de políticas
primarias y secundarias. vehicular seguridad vial y de vigilancia y seguridad
accesibilidad peatonal peatonal
Restricciones Artificiales Ninguno Ninguno Ninguno Ninguno
(Líneas de alta tensión,
oleoductos etc.)
Imagen Urbana Inexistencia de una Ninguno Ningún Remate o vista Integrar las deficiencias
legibilidad, orientación, o positiva. Nulo confort e en cuanto a imagen
nodo que identifique el identidad con el centro urbana para
baldío. vecinal. contrarrestar este
escenario.
Vistas Importantes Ninguno Ninguno Ninguno Incrementar o potenciar
los remates visuales.

16. Perfil del Usuario
 El análisis del usuario es una parte esencial, para el
diseño de un equipamiento urbano, ya que su premisa
consiste en la satisfacción de las necesidades; en este
caso, actividades que pueda realizar el usuario, a partir
de la estructura de la población al interior de la colonia.

17. Demografía Basica
 15879 habitantes en 6 Claves geográficas
01034-1
01035-6 Genero
Masculino Femenino
01046-4
Numero 7359 8520
00105-1
Porcentaje 46.3 53.7
01049-8
01045-A
 1609 viviendas

18. Estructura Poblacional
Edad Quinquenal de los
Usuarios
0 500 1000 1500
0-4 1117
5-9 1246
10-14 1315
15-19 1421
20-24 1442
25-29 1189
30-34 1158
35-39 1044
40-44 983
45-49 862
50-54 845
55-59 670
60-64 680
65-69 531
70-74 430
75-79 350
80-84 222
85-89 111
90-94 49
95-99 17
100-mas 5
No especificado 192

19. Estructura Poblacional

20. Caracterización de bienes al interior de la vivienda
Dispone Electricidad Dispone Dispone Total de
Televisión Computadora Viviendas
No Dispone No No No Dispon No Dispone
especificad n de dispone especificad dispon e dispone
o energía n de o e
Eléctrica Energía
eléctrica
Total 6 2459 9 50 78 2435 1669 844 1609
Numérico
Total en 0.2 97.9 0.4 2.3 2.9 97.1 66.4 33.6 100.0
Porcentaje

22. Imagen Objetivo

23. Cuadro de Intenciones de Diseño
Actividad Espacio Elementos Intención del Diseño
Deportes Cancha Multifuncional. Cancha Integrar el diseño
Gradas multifuncional de la
Mesa de Tenis cancha con mobiliario de
descanso.
Convivencia Jardín Árido Madera Crear un espacio de clima
Senderos árido, con vegetación
Ladrillo molido adaptada a las
Plantas: espinos, condiciones climáticas
pimientos, guayacán. del polígono. Potenciar la
Bancas convivencia y espacios de
Senderos descanso temporal
comercio Zona Perimetral Asfalto Permitir la compatibilidad
Puesto formal de actividades y usos
anteriores a la
rehabilitación del
polígono.

29. JARDIN ARIDO SECC 1 Y 2

30. JARDIN ARIDO SECC 1 Y 2

31. JARDIN ARIDO SECC 1 Y 2

32. SECCION 3, 4 Y 5

34. DISEÑO JARDIN ARIDO EN 3D MAX

35. DISEÑO JARDIN ARIDO EN 3D MAX

36. DISEÑO JARDIN ARIDO EN 3D MAX

37. DISEÑO JARDIN ARIDO EN 3D MAX

38. DISEÑO JARDIN ARIDO EN 3D MAX

39. DISEÑO JARDIN ARIDO EN 3D MAX

40. MUCHAS GRACIAS: A todos los profesores, alumnos,
compañer@s que compartieron su conocimiento y
experiencia durante mi estancia en la UAA.
DISEÑO JARDIN ARIDO EN 3D MAX
