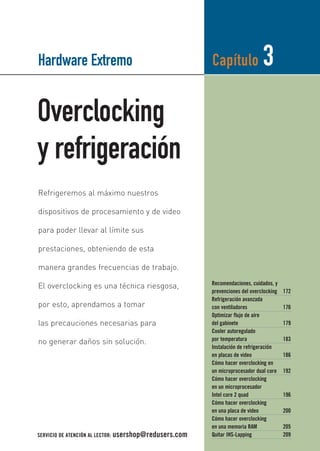

Hardware Extremo
Overclocking
y refrigeración
Capítulo 3
Recomendaciones, cuidados, y
prevenciones del overclocking 172
Refrigeración avanzada
con ventiladores 176
Optimizar flujo de aire
del gabinete 179

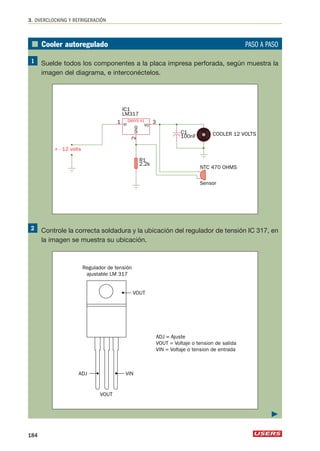

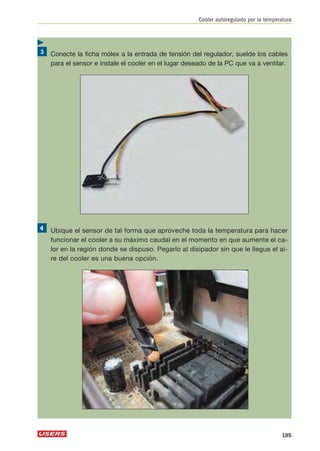

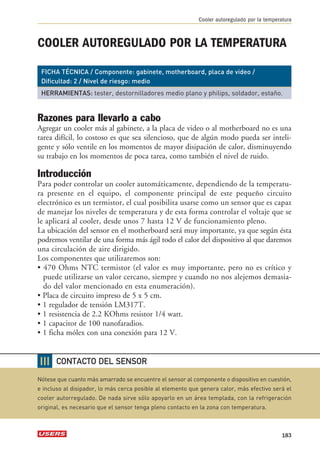

Cooler autoregulado
por temperatura 183

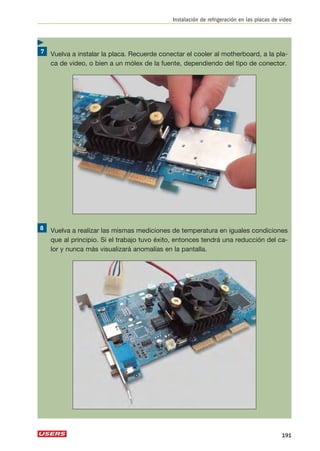

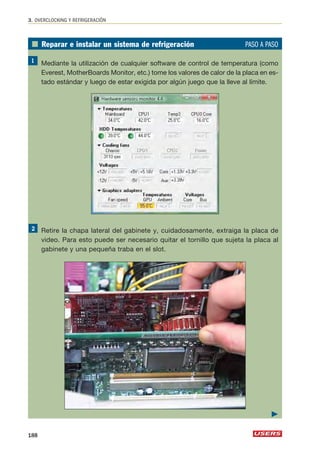

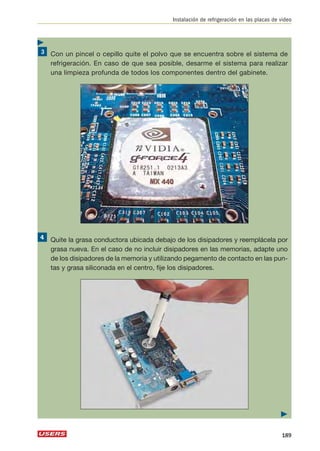

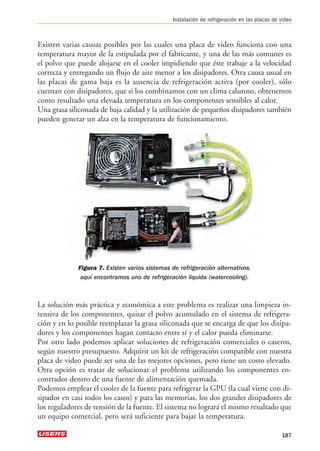

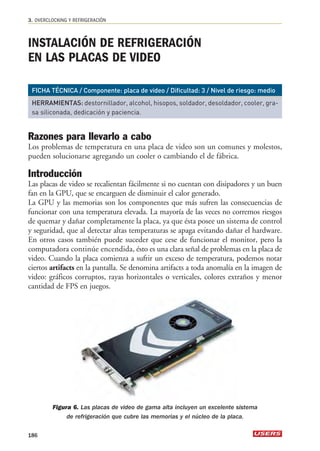

Instalación de refrigeración
en placas de video 186

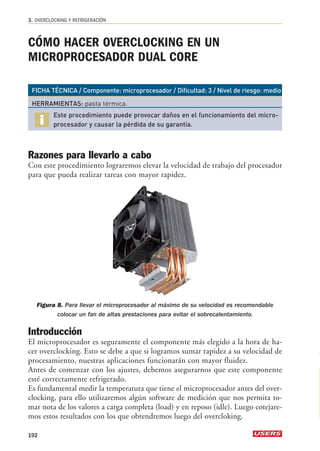

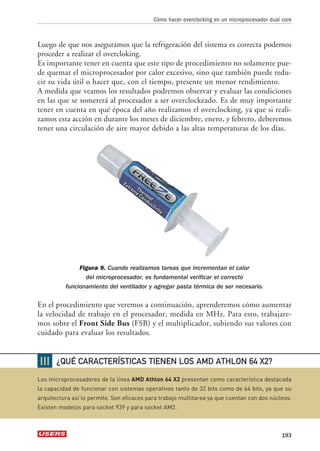

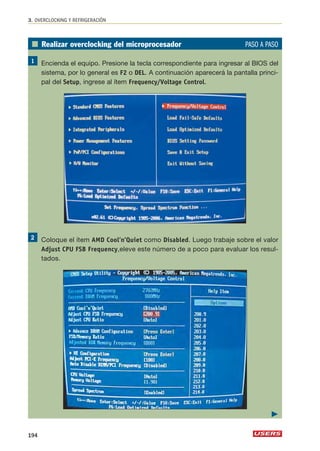

Cómo hacer overclocking en
un microprocesador dual core 192

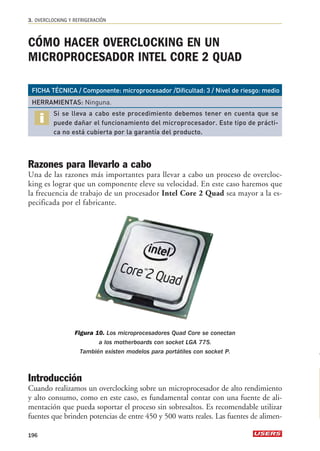

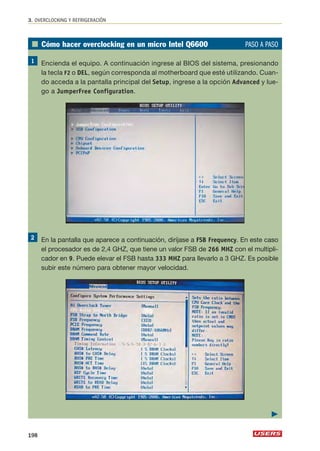

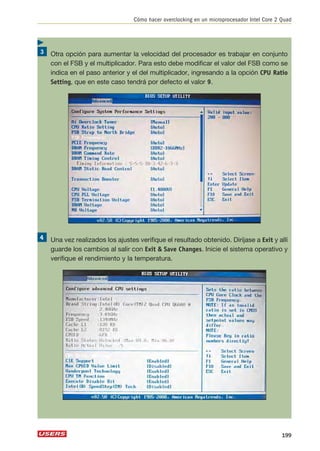

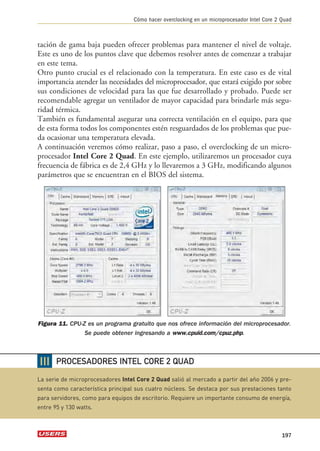

Cómo hacer overclocking
en un microprocesador
Intel core 2 quad 196

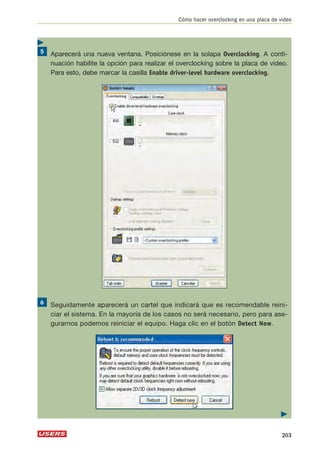

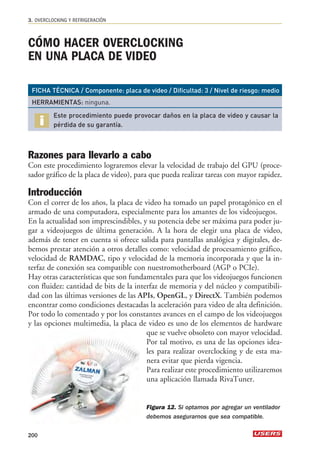

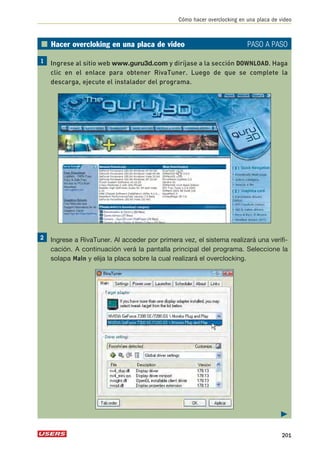

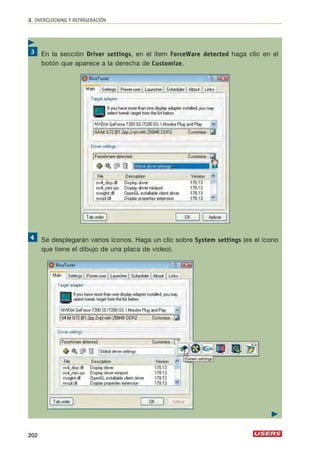

en una placa de video 200

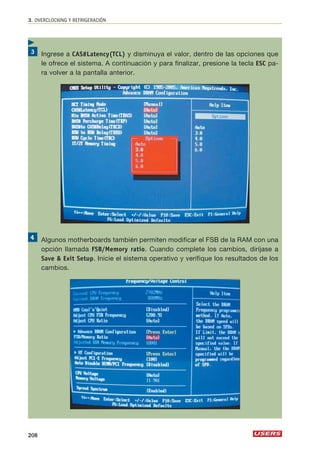

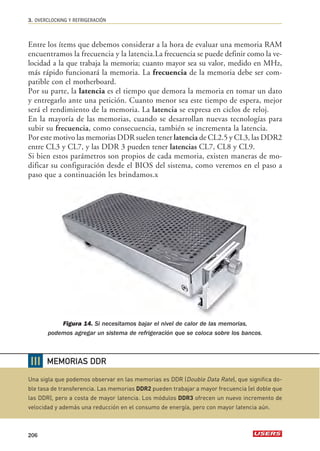

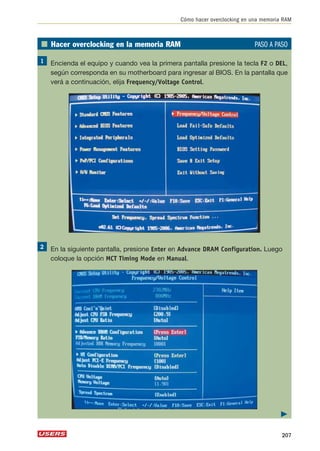

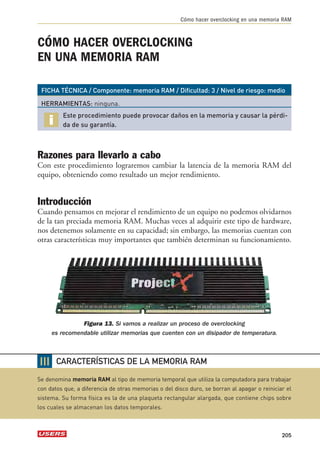

en una memoria RAM 205

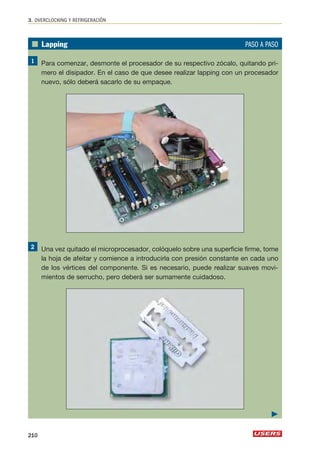

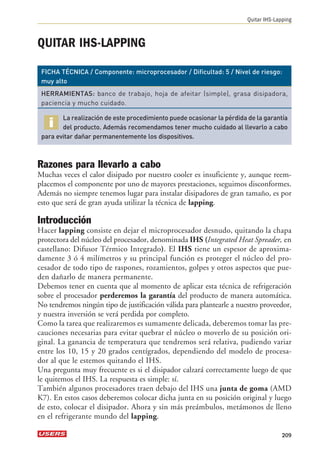

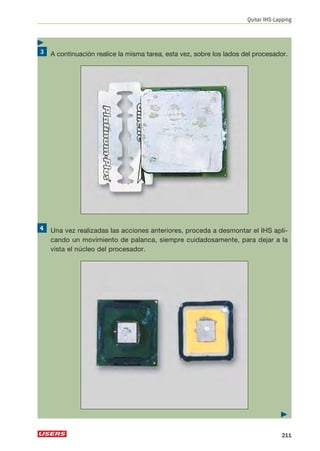

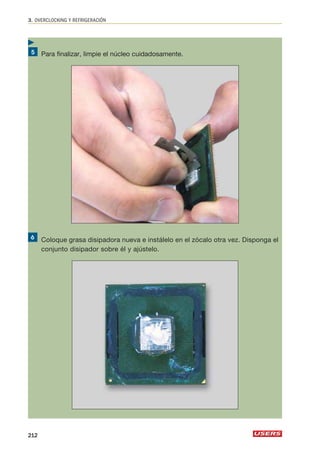

Quitar IHS-Lapping 209
Refrigeremos al máximo nuestros
dispositivos de procesamiento y de video
para poder llevar al límite sus
prestaciones, obteniendo de esta
manera grandes frecuencias de trabajo.
El overclocking es una técnica riesgosa,
por esto, aprendamos a tomar
las precauciones necesarias para
no generar daños sin solución.
SERVICIO DE ATENCIÓN AL LECTOR: usershop@redusers.com

3. OVERCLOCKING Y REFRIGERACIÓN
RECOMENDACIONES, CUIDADOS,
Y PREVENCIONES DEL OVERCLOCKING
FICHA TÉCNICA / Componente: microprocesador, placa madre, GPU (procesador
gráfico), y memoria RAM / Dificultad: 3 / Nivel de riesgo: medio
HERRAMIENTAS: ninguna.
La realización de procedimientos relacionados con overclocking puede
dañar una o más piezas de hardware y causar la pérdida de su garantía.
Razones para llevarlo a cabo
En este apartado conoceremos a fondo todos los cuidados y prevenciones que de-bemos
tomar a la hora de realizar procedimientos relacionados con overclocking.
Introducción
La palabra overclocking proviene del idioma inglés y su significado hace referencia a
llevar el reloj de un componente electrónico por encima de la velocidad especificada
por el fabricante. Esta técnica es muy utilizada por aquellas personas que deseamos ele-var
el hardware del equipo al extremo para obtener el máximo rendimiento posible.
El hardware sobre el cual solemos realizar este tipo de procedimientos son el micro-procesador,
los bus de datos de la placa madre, el GPU (procesador gráfico) y la me-moria
RAM. Cabe destacar que al aumentar la velocidad de un componente, también
sube su nivel de calor, por lo cual al realizar cualquier proceso de overclocking también
debemos tener muy en cuenta la temperatura, utilizando elementos de medición para
evitar dañar el hardware con el cual estamos trabajando.

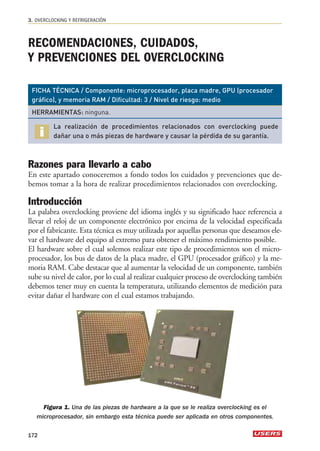

Figura 1. Una de las piezas de hardware a la que se le realiza overclocking es el
microprocesador, sin embargo esta técnica puede ser aplicada en otros componentes.
172

Recomendaciones, cuidados, y prevenciones del overclocking
Mayor rendimiento a bajo costo
Una de las principales razones para llevar a cabo un proceso de overclocking es ob-tener
un mejor rendimiento de nuestro hardware sin que esto represente una gran
inversión de dinero.
Como sabemos, y como lo afirma la Ley de Moore, la capacidad de procesamiento
aumenta de manera constante, haciendo que nuestro equipo quede viejo rápida-mente,
por tal motivo, el overcloking se presenta como una alternativa muy apre-ciada
para obtener mayor velocidad en nuestro sistema.
Cuando tomamos la decisión de realizar overclocking sobre alguna pieza de hard-ware,
es fundamental contar con los conocimientos necesarios antes de abocar-nos
a la tarea de modificar los parámetros de dicho componente, ya que un pro-cedimiento
mal efectuado puede dañar de manera severa a nuestro hardware.

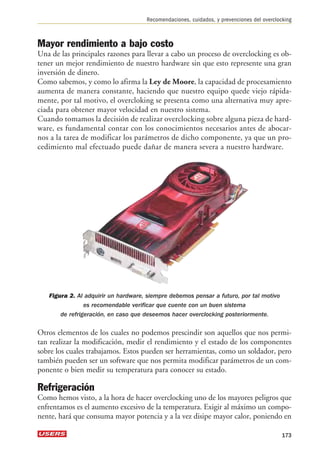

Figura 2. Al adquirir un hardware, siempre debemos pensar a futuro, por tal motivo
es recomendable verificar que cuente con un buen sistema
de refrigeración, en caso que deseemos hacer overclocking posteriormente.
Otros elementos de los cuales no podemos prescindir son aquellos que nos permi-tan
realizar la modificación, medir el rendimiento y el estado de los componentes
sobre los cuales trabajamos. Estos pueden ser herramientas, como un soldador, pero
también pueden ser un software que nos permita modificar parámetros de un com-ponente
o bien medir su temperatura para conocer su estado.
Refrigeración
Como hemos visto, a la hora de hacer overclocking uno de los mayores peligros que
enfrentamos es el aumento excesivo de la temperatura. Exigir al máximo un compo-nente,
hará que consuma mayor potencia y a la vez disipe mayor calor, poniendo en
173

riesgo su integridad, si es que no tomamos los recaudos necesarios para el caso. No
podemos plantearnos un proceso de overclocking sin antes considerar todos los as-pectos
térmicos que debemos cuidar.
Cuando trabajamos con procesadores, ya sea el CPU o el GPU, lo que debemos ha-cer
en primer lugar es colocar suficiente pasta térmica para que puedan funcionar
sin problemas.
En este sentido necesitamos tener en cuenta que no hay que colocarla en exceso pa-ra
evitar inconvenientes y que periódicamente debemos hacer una revisión para ve-rificar
su estado y colocar más si corresponde.
En el caso de los fans, tenemos que verificar si los que traen de fábrica son capaces
de atenuar el calor que provocará el overclocking, en caso contrario deberemos optar
por un ventilador de mayor potencia.
Si la placa de video cuenta con disipación pasiva, es recomendable agregar un
ventilador que pueda ayudarnos a bajar la temperatura del GPU.
Por el lado de la memoria RAM es importante adquirir módulos que incluyan
disipador para soportar las altas temperaturas. En caso contrario es aconsejable agre-garles
unas placas disipadoras o un sistema de refrigeración.
Finalmente, debemos verificar la ventilación del gabinete, optimizando el flujo de
aire y agregando ventiladores si fuera necesario.

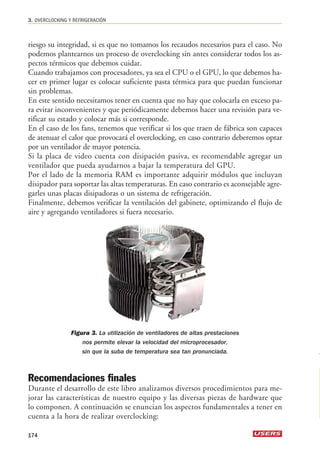

Figura 3. La utilización de ventiladores de altas prestaciones
nos permite elevar la velocidad del microprocesador,
sin que la suba de temperatura sea tan pronunciada.
Recomendaciones finales
Durante el desarrollo de este libro analizamos diversos procedimientos para me-jorar
las características de nuestro equipo y las diversas piezas de hardware que
lo componen. A continuación se enuncian los aspectos fundamentales a tener en
cuenta a la hora de realizar overclocking:
174

Recomendaciones, cuidados, y prevenciones del overclocking
• El overclocking es un procedimiento que debe llevarse adelante con mucha pre-caución
y paciencia. Es recomendable hacer pequeños ajustes y probar, hasta lle-gar
al resultado deseado. De esta manera el riesgo que se corre es menor.
• No debemos comenzar a trabajar hasta tener toda la información necesaria para
llevar adelante el procedimiento. Intentar hacer modificaciones sobre un hardwa-re
que desconocemos puede ser muy riesgoso.
• El calor es el mayor enemigo del overclocking. Es fundamental tener en cuenta
todo lo comentado en el apartado de refrigeración.
• La experiencia es otro de los puntos importantes en este proceso. Cuanto más
tiempo practiquemos y cuanta mayor información recopilemos, lograremos me-jores
resultados en este ámbito.
• En la mayoría de los casos perderemos la garantía del hardware afectado al reali-zar
overclocking. Es importante tener en cuenta eso antes de proceder.

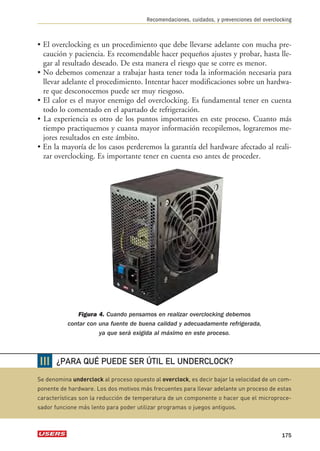

Figura 4. Cuando pensamos en realizar overclocking debemos
contar con una fuente de buena calidad y adecuadamente refrigerada,
ya que será exigida al máximo en este proceso.
175
❘❘❘
¿PARA QUÉ PUEDE SER ÚTIL EL UNDERCLOCK?
Se denomina underclock al proceso opuesto al overclock, es decir bajar la velocidad de un com-ponente
de hardware. Los dos motivos más frecuentes para llevar adelante un proceso de estas
características son la reducción de temperatura de un componente o hacer que el microproce-sador
funcione más lento para poder utilizar programas o juegos antiguos.

REFRIGERACIÓN AVANZADA CON VENTILADORES
FICHA TÉCNICA / Componente: ventiladores / Dificultad: 2 / Nivel de riesgo: bajo
HERRAMIENTAS: banco de trabajo y destornillador.
Al manejar la velocidad de los ventiladores del sistema tendremos mayor control so-bre
la temperatura, y podremos reducir el consumo eléctrico.
Introducción
Además de optimizar el uso de la energía y minimizar el ruido que producen los ven-tiladores,
podemos trabajar con reguladores de potencia, que a través de sus mandos,
nos brindan la opción de reducir las revoluciones (RPM) a las que trabajan los fans.
Uso de reguladores
Existen dispositivos que pueden moderar un único ventilador y también alternativas
que pueden trabajar con todos los ventiladores del sistema.
Cuando por un regulador para varios ventiladores, podemos encontrar modelos que
ofrecen la opción de montar los mandos en la bahía de 51/4 del gabinete.
Cada uno de los mandos actúa sobre un canal independiente. De esta manera,
podremos tener diferente potencia en cada uno de los ventiladores que estamos
controlando, según las necesidades de refrigeración del caso.
La conexión de múltiples ventiladores requiere mayor atención y más pasos que
en los modelos de un único ventilador. En el siguiente paso a paso veremos el
detalle de cómo hacer el montaje de estos dispositivos.
176

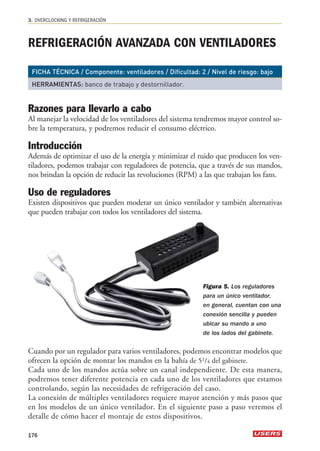

Figura 5. Los reguladores
para un único ventilador,
en general, cuentan con una
conexión sencilla y pueden
ubicar su mando a uno
de los lados del gabinete.

Refrigeración avanzada con ventiladores

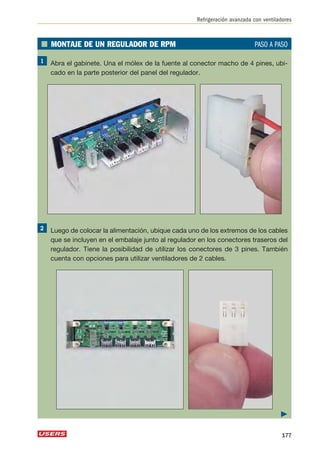

■ MONTAJE DE UN REGULADOR DE RPM PASO A PASO
Abra el gabinete. Una el mólex de la fuente al conector macho de 4 pines, ubi-cado
en la parte posterior del panel del regulador.
Luego de colocar la alimentación, ubique cada uno de los extremos de los cables
que se incluyen en el embalaje junto al regulador en los conectores traseros del
regulador. Tiene la posibilidad de utilizar los conectores de 3 pines. También
cuenta con opciones para utilizar ventiladores de 2 cables.

177

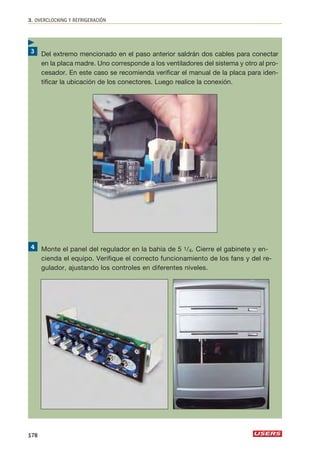

Del extremo mencionado en el paso anterior saldrán dos cables para conectar
en la placa madre. Uno corresponde a los ventiladores del sistema y otro al pro-cesador.
En este caso se recomienda verificar el manual de la placa para iden-tificar
la ubicación de los conectores. Luego realice la conexión.
Monte el panel del regulador en la bahía de 5 1/4. Cierre el gabinete y en-cienda
el equipo. Verifique el correcto funcionamiento de los fans y del re-gulador,
ajustando los controles en diferentes niveles.

178

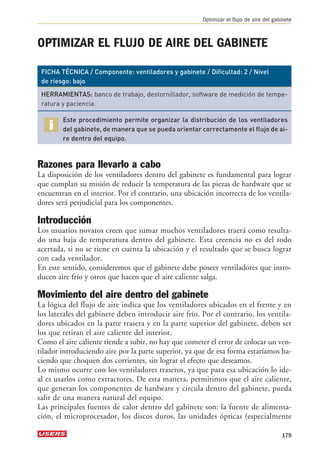

Optimizar el flujo de aire del gabinete
OPTIMIZAR EL FLUJO DE AIRE DEL GABINETE
FICHA TÉCNICA / Componente: ventiladores y gabinete / Dificultad: 2 / Nivel
de riesgo: bajo
HERRAMIENTAS: banco de trabajo, destornillador, software de medición de tempe-ratura
y paciencia.
Este procedimiento permite organizar la distribución de los ventiladores
del gabinete, de manera que se pueda orientar correctamente el flujo de ai-re
dentro del equipo.
La disposición de los ventiladores dentro del gabinete es fundamental para lograr
que cumplan su misión de reducir la temperatura de las piezas de hardware que se
encuentran en el interior. Por el contrario, una ubicación incorrecta de los ventila-dores
será perjudicial para los componentes.
Introducción
Los usuarios novatos creen que sumar muchos ventiladores traerá como resulta-do
una baja de temperatura dentro del gabinete. Esta creencia no es del todo
acertada, si no se tiene en cuenta la ubicación y el resultado que se busca lograr
con cada ventilador.
En este sentido, consideremos que el gabinete debe poseer ventiladores que intro-ducen
aire frío y otros que hacen que el aire caliente salga.

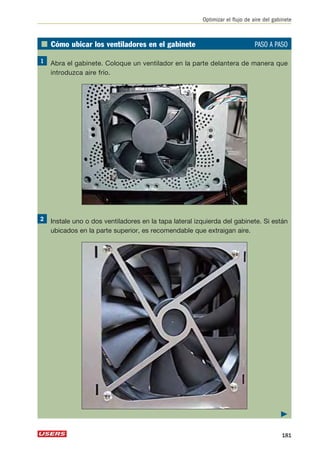

Movimiento del aire dentro del gabinete
La lógica del flujo de aire indica que los ventiladores ubicados en el frente y en
los laterales del gabinete deben introducir aire frío. Por el contrario, los ventila-dores
ubicados en la parte trasera y en la parte superior del gabinete, deben ser
los que retiran el aire caliente del interior.
Como el aire caliente tiende a subir, no hay que cometer el error de colocar un ven-tilador
introduciendo aire por la parte superior, ya que de esa forma estaríamos ha-ciendo
que choquen dos corrientes, sin lograr el efecto que deseamos.
Lo mismo ocurre con los ventiladores traseros, ya que para esa ubicación lo ide-al
es usarlos como extractores. De esta manera, permitimos que el aire caliente,
que generan los componentes de hardware y circula dentro del gabinete, pueda
salir de una manera natural del equipo.
Las principales fuentes de calor dentro del gabinete son: la fuente de alimenta-ción,
el microprocesador, los discos duros, las unidades ópticas (especialmente
179

cuando realizan los procesos de grabación), la tarjeta de video (en particular cuan-do
se juega o cuando utilizan aplicaciones que necesitan mucha gráfica), las tar-jetas
de memoria, la placa madre y una de las tarjetas conectadas en los slots PCI.
● Flujo de aire dentro del gabinete GUÍA VISUAL
Ubicación de lectograbadora de CD y DVD.
Ubicación de los discos duros y unidades de 3 1/2.
Ventilador frontal que introduce aire fresco.
Ventilador en la tapa lateral del gabinete que introduce aire fresco.
Tarjeta de video.
Microprocesador.
Ventilador trasero para retirar aire caliente.
Memorias RAM.
Rejilla de la fuente.
Ventilador de la fuente para sacar aire caliente.
Ventilador o rejilla superior del gabinete para extraer aire.
180

Optimizar el flujo de aire del gabinete
■ Cómo ubicar los ventiladores en el gabinete PASO A PASO
Abra el gabinete. Coloque un ventilador en la parte delantera de manera que
introduzca aire frío.
Instale uno o dos ventiladores en la tapa lateral izquierda del gabinete. Si están
ubicados en la parte superior, es recomendable que extraigan aire.

181

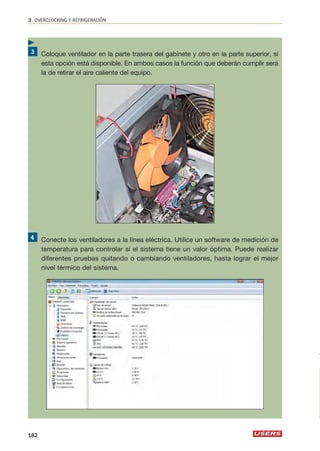

Coloque ventilador en la parte trasera del gabinete y otro en la parte superior, si
esta opción está disponible. En ambos casos la función que deberán cumplir será
la de retirar el aire caliente del equipo.
Conecte los ventiladores a la línea eléctrica. Utilice un software de medición de
temperatura para controlar si el sistema tiene un valor óptima. Puede realizar
diferentes pruebas quitando o cambiando ventiladores, hasta lograr el mejor
nivel térmico del sistema.

182

COOLER AUTOREGULADO POR LA TEMPERATURA
FICHA TÉCNICA / Componente: gabinete, motherboard, placa de video /
Dificultad: 2 / Nivel de riesgo: medio
HERRAMIENTAS: tester, destornilladores medio plano y philips, soldador, estaño.
Agregar un cooler más al gabinete, a la placa de video o al motherboard no es una
tarea difícil, lo costoso es que sea silencioso, que de algún modo pueda ser inteli-gente
y sólo ventile en los momentos de mayor disipación de calor, disminuyendo
su trabajo en los momentos de poca tarea, como también el nivel de ruido.
Introducción
Para poder controlar un cooler automáticamente, dependiendo de la temperatu-ra
presente en el equipo, el componente principal de este pequeño circuito
electrónico es un termistor, el cual posibilita usarse como un sensor que es capaz
de manejar los niveles de temperatura y de esta forma controlar el voltaje que se
le aplicará al cooler, desde unos 7 hasta 12 V de funcionamiento pleno.
La ubicación del sensor en el motherboard será muy importante, ya que según ésta
podremos ventilar de una forma más ágil todo el calor del dispositivo al que daremos
una circulación de aire dirigido.
Los componentes que utilizaremos son:
• 470 Ohms NTC termistor (el valor es muy importante, pero no es crítico y
puede utilizarse un valor cercano, siempre y cuando no nos alejemos demasia-do
del valor mencionado en esta enumeración).
• Placa de circuito impreso de 5 x 5 cm.
• 1 regulador de tensión LM317T.
• 1 resistencia de 2.2 KOhms resistor 1/4 watt.
• 1 capacitor de 100 nanofaradios.
• 1 ficha mólex con una conexión para 12 V.
Cooler autoregulado por la temperatura
183
❘❘❘
CONTACTO DEL SENSOR
Nótese que cuanto más amarrado se encuentre el sensor al componente o dispositivo en cuestión,
e incluso al disipador, lo más cerca posible al elemento que genera calor, más efectivo será el
cooler autorregulado. De nada sirve sólo apoyarlo en un área templada, con la refrigeración
original, es necesario que el sensor tenga pleno contacto en la zona con temperatura.

■ Cooler autoregulado PASO A PASO
Suelde todos los componentes a la placa impresa perforada, según muestra la
imagen del diagrama, e interconéctelos.
IC1
LM317
3 VI VO
GND
Controle la correcta soldadura y la ubicación del regulador de tensión IC 317, en
la imagen se muestra su ubicación.
ADJ = Ajuste
VOUT = Voltaje o tension de salida
VIN = Voltaje o tension de entrada
Regulador de tensión
ajustable LM 317
ADJ
VOUT
VOUT
VIN
R1
2.2k
C1 COOLER 12 VOLTS
NTC 470 OHMS
100nF
Sensor
DANYX V1
+ - 12 volts
1
2
184

Cooler autoregulado por la temperatura
Conecte la ficha mólex a la entrada de tensión del regulador, suelde los cables
para el sensor e instale el cooler en el lugar deseado de la PC que va a ventilar.
Ubique el sensor de tal forma que aproveche toda la temperatura para hacer
funcionar el cooler a su máximo caudal en el momento en que aumente el ca-lor
en la región donde se dispuso. Pegarlo al disipador sin que le llegue el ai-re
del cooler es una buena opción.
185

INSTALACIÓN DE REFRIGERACIÓN
EN LAS PLACAS DE VIDEO
FICHA TÉCNICA / Componente: placa de video / Dificultad: 3 / Nivel de riesgo: medio
HERRAMIENTAS: destornillador, alcohol, hisopos, soldador, desoldador, cooler, gra-sa
siliconada, dedicación y paciencia.
Los problemas de temperatura en una placa de video son un comunes y molestos,
pueden solucionarse agregando un cooler o cambiando el de fábrica.
Introducción
Las placas de video se recalientan fácilmente si no cuentan con disipadores y un buen
fan en la GPU, que se encarguen de disminuir el calor generado.
La GPU y las memorias son los componentes que más sufren las consecuencias de
funcionar con una temperatura elevada. La mayoría de las veces no corremos riesgos
de quemar y dañar completamente la placa, ya que ésta posee un sistema de control
y seguridad, que al detectar altas temperaturas se apaga evitando dañar el hardware.
En otros casos también puede suceder que cese de funcionar el monitor, pero la
computadora continúe encendida, ésto es una clara señal de problemas en la placa de
video. Cuando la placa comienza a sufrir un exceso de temperatura, podemos notar
ciertos artifacts en la pantalla. Se denomina artifacts a toda anomalía en la imagen de
video: gráficos corruptos, rayas horizontales o verticales, colores extraños y menor
cantidad de FPS en juegos.
Figura 6. Las placas de video de gama alta incluyen un excelente sistema
de refrigeración que cubre las memorias y el núcleo de la placa.
186

Instalación de refrigeración en las placas de video
Existen varias causas posibles por las cuales una placa de video funciona con una
temperatura mayor de la estipulada por el fabricante, y una de las más comunes es
el polvo que puede alojarse en el cooler impidiendo que éste trabaje a la velocidad
correcta y entregando un flujo de aire menor a los disipadores. Otra causa usual en
las placas de gama baja es la ausencia de refrigeración activa (por cooler), sólo
cuentan con disipadores, que si los combinamos con un clima caluroso, obtenemos
como resultado una elevada temperatura en los componentes sensibles al calor.
Una grasa siliconada de baja calidad y la utilización de pequeños disipadores también
pueden generar un alza en la temperatura de funcionamiento.
Figura 7. Existen varios sistemas de refrigeración alternativos,
aquí encontramos uno de refrigeración líquida (watercooling).
La solución más práctica y económica a este problema es realizar una limpieza in-tensiva
de los componentes, quitar el polvo acumulado en el sistema de refrigera-ción
y en lo posible reemplazar la grasa siliconada que se encarga de que los disipa-dores
y los componentes hagan contacto entre sí y el calor pueda eliminarse.
Por otro lado podemos aplicar soluciones de refrigeración comerciales o caseros,
según nuestro presupuesto. Adquirir un kit de refrigeración compatible con nuestra
placa de video puede ser una de las mejores opciones, pero tiene un costo elevado.
Otra opción es tratar de solucionar el problema utilizando los componentes en-contrados
dentro de una fuente de alimentación quemada.
Podemos emplear el cooler de la fuente para refrigerar la GPU (la cual viene con di-sipador
en casi todos los casos) y para las memorias, los dos grandes disipadores de
los reguladores de tensión de la fuente. El sistema no logrará el mismo resultado que
un equipo comercial, pero será suficiente para bajar la temperatura.
187

■ Reparar e instalar un sistema de refrigeración PASO A PASO
Mediante la utilización de cualquier software de control de temperatura (como
Everest, MotherBoards Monitor, etc.) tome los valores de calor de la placa en es-tado
estándar y luego de estar exigida por algún juego que la lleve al límite.
Retire la chapa lateral del gabinete y, cuidadosamente, extraiga la placa de
video. Para esto puede ser necesario quitar el tornillo que sujeta la placa al
gabinete y una pequeña traba en el slot.
188

Con un pincel o cepillo quite el polvo que se encuentra sobre el sistema de
refrigeración. En caso de que sea posible, desarme el sistema para realizar
una limpieza profunda de todos los componentes dentro del gabinete.
Quite la grasa conductora ubicada debajo de los disipadores y reemplácela por
grasa nueva. En el caso de no incluir disipadores en las memorias, adapte uno
de los disipadores de la memoria y utilizando pegamento de contacto en las pun-tas
y grasa siliconada en el centro, fije los disipadores.

189

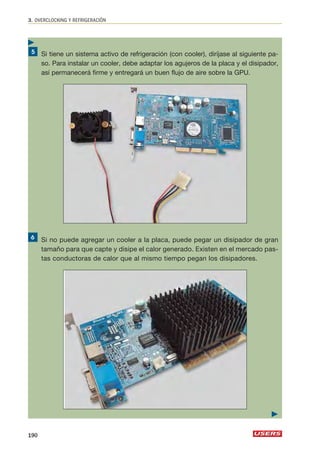

Si tiene un sistema activo de refrigeración (con cooler), diríjase al siguiente pa-so.
Para instalar un cooler, debe adaptar los agujeros de la placa y el disipador,
así permanecerá firme y entregará un buen flujo de aire sobre la GPU.
Si no puede agregar un cooler a la placa, puede pegar un disipador de gran
tamaño para que capte y disipe el calor generado. Existen en el mercado pas-tas
conductoras de calor que al mismo tiempo pegan los disipadores.
190

Vuelva a instalar la placa. Recuerde conectar el cooler al motherboard, a la pla-ca
de video, o bien a un mólex de la fuente, dependiendo del tipo de conector.
Vuelva a realizar las mismas mediciones de temperatura en iguales condiciones
que al principio. Si el trabajo tuvo éxito, entonces tendrá una reducción del ca-lor
y nunca más visualizará anomalías en la pantalla.
191

CÓMO HACER OVERCLOCKING EN UN
MICROPROCESADOR DUAL CORE
FICHA TÉCNICA / Componente: microprocesador / Dificultad: 3 / Nivel de riesgo: medio
HERRAMIENTAS: pasta térmica.
Este procedimiento puede provocar daños en el funcionamiento del micro-procesador
y causar la pérdida de su garantía.
Con este procedimiento lograremos elevar la velocidad de trabajo del procesador
para que pueda realizar tareas con mayor rapidez.
Figura 8. Para llevar el microprocesador al máximo de su velocidad es recomendable
colocar un fan de altas prestaciones para evitar el sobrecalentamiento.
Introducción
El microprocesador es seguramente el componente más elegido a la hora de ha-cer
overclocking. Esto se debe a que si logramos sumar rapidez a su velocidad de
procesamiento, nuestras aplicaciones funcionarán con mayor fluidez.
Antes de comenzar con los ajustes, debemos asegurarnos que este componente
esté correctamente refrigerado.
Es fundamental medir la temperatura que tiene el microprocesador antes del over-clocking,
para ello utilizaremos algún software de medición que nos permita to-mar
nota de los valores a carga completa (load) y en reposo (idle). Luego cotejare-mos
estos resultados con los que obtendremos luego del overcloking.
192

Luego de que nos aseguramos que la refrigeración del sistema es correcta podemos
proceder a realizar el overcloking.
Es importante tener en cuenta que este tipo de procedimiento no solamente pue-de
quemar el microprocesador por calor excesivo, sino que también puede redu-cir
su vida útil o hacer que, con el tiempo, presente un menor rendimiento.
A medida que veamos los resultados podremos observar y evaluar las condiciones
en las que se someterá al procesador a ser overclockeado. Es de muy importante
tener en cuenta en qué época del año realizamos el overclocking, ya que si reali-zamos
esta acción en durante los meses de diciembre, enero, y febrero, deberemos
tener una circulación de aire mayor debido a las altas temperaturas de los días.
Figura 9. Cuando realizamos tareas que incrementan el calor
del microprocesador, es fundamental verificar el correcto
funcionamiento del ventilador y agregar pasta térmica de ser necesario.
En el procedimiento que veremos a continuación, aprenderemos cómo aumentar
la velocidad de trabajo en el procesador, medida en MHz. Para esto, trabajare-mos
sobre el Front Side Bus (FSB) y el multiplicador, subiendo sus valores con
cuidado para evaluar los resultados.
Cómo hacer overclocking en un microprocesador dual core
193
❘❘❘
¿QUÉ CARACTERÍSTICAS TIENEN LOS AMD ATHLON 64 X2?
Los microprocesadores de la línea AMD Athlon 64 X2 presentan como característica destacada
la capacidad de funcionar con sistemas operativos tanto de 32 bits como de 64 bits, ya que su
arquitectura así lo permite. Son eficaces para trabajo multitarea ya que cuentan con dos núcleos.
Existen modelos para socket 939 y para socket AM2.

■ Realizar overclocking del microprocesador PASO A PASO
Encienda el equipo. Presione la tecla correspondiente para ingresar al BIOS del
sistema, por lo general es F2 o DEL. A continuación aparecerá la pantalla princi-pal
del Setup, ingrese al ítem Frequency/Voltage Control.
Coloque el ítem AMD Cool’n’Quiet como Disabled. Luego trabaje sobre el valor
Adjust CPU FSB Frequency,eleve este número de a poco para evaluar los resul-tados.
194

Cómo hacer overclocking en un microprocesador dual core
Cambie el valor del multiplicador, modificando el ítem Adjust CPU Ratio. Una vez
realizados los ajustes, regrese a la pantalla principal, pulsando la tecla ESC.
A continuación salga del Setup guardando los cambios con la opción Save
Exit Setup. Inicie el sistema operativo y ejecute un software para medir el ren-dimiento,
es recomendable tener activada una aplicación para evaluar la tem-peratura.
Recuerde que este procedimiento puede afectar el funcionamiento
de su microprocesador si trabaja a temperaturas elevadas.
195

CÓMO HACER OVERCLOCKING EN UN
MICROPROCESADOR INTEL CORE 2 QUAD
FICHA TÉCNICA / Componente: microprocesador /Dificultad: 3 / Nivel de riesgo: medio
HERRAMIENTAS: Ninguna.
Si se lleva a cabo este procedimiento debemos tener en cuenta que se
puede dañar el funcionamiento del microprocesador. Este tipo de prácti-ca
no está cubierta por la garantía del producto.
Una de las razones más importantes para llevar a cabo un proceso de overcloc-king
es lograr que un componente eleve su velocidad. En este caso haremos que
la frecuencia de trabajo de un procesador Intel Core 2 Quad sea mayor a la es-pecificada
por el fabricante.
Figura 10. Los microprocesadores Quad Core se conectan
a los motherboards con socket LGA 775.
También existen modelos para portátiles con socket P.
Introducción
Cuando realizamos un overclocking sobre un microprocesador de alto rendimiento
y alto consumo, como en este caso, es fundamental contar con una fuente de ali-mentación
que pueda soportar el proceso sin sobresaltos. Es recomendable utilizar
fuentes que brinden potencias de entre 450 y 500 watts reales. Las fuentes de alimen-
196

Cómo hacer overclocking en un microprocesador Intel Core 2 Quad
tación de gama baja pueden ofrecer problemas para mantener el nivel de voltaje.
Este es uno de los puntos clave que debemos resolver antes de comenzar a trabajar
en este tema.
Otro punto crucial es el relacionado con la temperatura. En este caso es de vital
importancia atender las necesidades del microprocesador, que estará exigido por sobre
sus condiciones de velocidad para las que fue desarrollado y probado. Puede ser
recomendable agregar un ventilador de mayor capacidad para brindarle más segu-ridad
térmica.
También es fundamental asegurar una correcta ventilación en el equipo, para que
de esta forma todos los componentes estén resguardados de los problemas que pue-da
ocasionar una temperatura elevada.
A continuación veremos cómo realizar, paso a paso, el overclocking de un micro-procesador
Intel Core 2 Quad. En este ejemplo, utilizaremos un procesador cuya
frecuencia de fábrica es de 2,4 GHz y lo llevaremos a 3 GHz, modificando algunos
parámetros que se encuentran en el BIOS del sistema.
Figura 11. CPU-Z es un programa gratuito que nos ofrece información del microprocesador.
Se puede obtener ingresando a www.cpuid.com/cpuz.php.
197
❘❘❘
PROCESADORES INTEL CORE 2 QUAD
La serie de microprocesadores Intel Core 2 Quad salió al mercado a partir del año 2006 y pre-senta
como característica principal sus cuatro núcleos. Se destaca por sus prestaciones tanto
para servidores, como para equipos de escritorio. Requiere un importante consumo de energía,
entre 95 y 130 watts.

■ Cómo hacer overclocking en un micro Intel Q6600 PASO A PASO
Encienda el equipo. A continuación ingrese al BIOS del sistema, presionando
la tecla F2 o DEL, según corresponda al motherboard que esté utilizando. Cuan-do
acceda a la pantalla principal del Setup, ingrese a la opción Advanced y lue-go
a JumperFree Configuration.
En la pantalla que aparece a continuación, diríjase a FSB Frequency. En este caso
el procesador es de 2,4 GHZ, que tiene un valor FSB de 266 MHZ con el multipli-cador
en 9. Puede elevar el FSB hasta 333 MHZ para llevarlo a 3 GHZ. Es posible
subir este número para obtener mayor velocidad.
198

Cómo hacer overclocking en un microprocesador Intel Core 2 Quad
Otra opción para aumentar la velocidad del procesador es trabajar en conjunto
con el FSB y el multiplicador. Para esto debe modificar el valor del FSB como se
indica en el paso anterior y el del multiplicador, ingresando a la opción CPU Ratio
Setting, que en este caso tendrá por defecto el valor 9.
Una vez realizados los ajustes verifique el resultado obtenido. Diríjase a Exit y allí
guarde los cambios al salir con Exit Save Changes. Inicie el sistema operativo y
verifique el rendimiento y la temperatura.
199

CÓMO HACER OVERCLOCKING
EN UNA PLACA DE VIDEO
FICHA TÉCNICA / Componente: placa de video / Dificultad: 3 / Nivel de riesgo: medio
Este procedimiento puede provocar daños en la placa de video y causar la
pérdida de su garantía.
Con este procedimiento lograremos elevar la velocidad de trabajo del GPU (proce-sador
gráfico de la placa de video), para que pueda realizar tareas con mayor rapidez.
Introducción
Con el correr de los años, la placa de video ha tomado un papel protagónico en el
armado de una computadora, especialmente para los amantes de los videojuegos.
En la actualidad son imprescindibles, y su potencia debe ser máxima para poder ju-gar
a videojuegos de última generación. A la hora de elegir una placa de video,
además de tener en cuenta si ofrece salida para pantallas analógica y digitales, de-bemos
prestar atención a otros detalles como: velocidad de procesamiento gráfico,
velocidad de RAMDAC, tipo y velocidad de la memoria incorporada y que la in-terfaz
de conexión sea compatible con nuestromotherboard (AGP o PCIe).
Hay otras características que son fundamentales para que los videojuegos funcionen
con fluidez: cantidad de bits de la interfaz de memoria y del núcleo y compatibili-dad
con las últimas versiones de las APIs, OpenGL, y DirectX. También podemos
encontrar como condiciones destacadas la aceleración para video de alta definición.
Por todo lo comentado y por los constantes avances en el campo de los videojuegos
y las opciones multimedia, la placa de video es uno de los elementos de hardware
que se vuelve obsoleto con mayor velocidad.
Por tal motivo, es una de las opciones idea-les
para realizar overclocking y de esta ma-nera
evitar que pierda vigencia.
Para realizar este procedimiento utilizaremos
una aplicación llamada RivaTuner.
200
Figura 12. Si optamos por agregar un ventilador
debemos asegurarnos que sea compatible.

Cómo hacer overclocking en una placa de video
■ Hacer overcloking en una placa de video PASO A PASO
Ingrese al sitio web www.guru3d.com y diríjase a la sección DOWNLOAD. Haga
clic en el enlace para obtener RivaTuner. Luego de que se complete la
descarga, ejecute el instalador del programa.
Ingrese a RivaTuner. Al acceder por primera vez, el sistema realizará una verifi-cación.
A continuación verá la pantalla principal del programa. Seleccione la
solapa Main y elija la placa sobre la cual realizará el overclocking.

201

En la sección Driver settings, en el ítem ForceWare detected haga clic en el
botón que aparece a la derecha de Customize.
Se desplegarán varios íconos. Haga un clic sobre System settings (es el ícono
que tiene el dibujo de una placa de video).
202

Cómo hacer overclocking en una placa de video
Aparecerá una nueva ventana. Posiciónese en la solapa Overclocking. A conti-nuación
habilite la opción para realizar el overclocking sobre la placa de video.
Para esto, debe marcar la casilla Enable driver-level hardware overclocking.
Seguidamente aparecerá un cartel que indicará que es recomendable reini-ciar
el sistema. En la mayoría de los casos no será necesario, pero para ase-gurarnos
podemos reiniciar el equipo. Haga clic en el botón Detect Now.

203

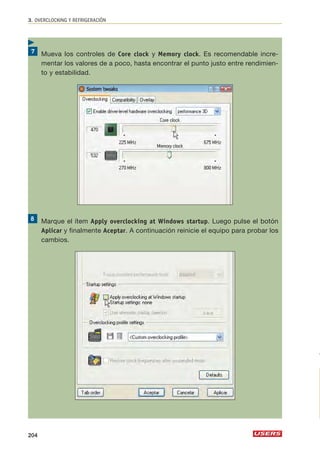

Mueva los controles de Core clock y Memory clock. Es recomendable incre-mentar
los valores de a poco, hasta encontrar el punto justo entre rendimien-to
y estabilidad.
Marque el ítem Apply overclocking at Windows startup. Luego pulse el botón
Aplicar y finalmente Aceptar. A continuación reinicie el equipo para probar los
cambios.

204

Cómo hacer overclocking en una memoria RAM
CÓMO HACER OVERCLOCKING
EN UNA MEMORIA RAM
FICHA TÉCNICA / Componente: memoria RAM / Dificultad: 3 / Nivel de riesgo: medio
Este procedimiento puede provocar daños en la memoria y causar la pérdi-da
de su garantía.
Con este procedimiento lograremos cambiar la latencia de la memoria RAM del
equipo, obteniendo como resultado un mejor rendimiento.
Introducción
Cuando pensamos en mejorar el rendimiento de un equipo no podemos olvidarnos
de la tan preciada memoria RAM. Muchas veces al adquirir este tipo de hardware,
nos detenemos solamente en su capacidad; sin embargo, las memorias cuentan con
otras características muy importantes que también determinan su funcionamiento.
Figura 13. Si vamos a realizar un proceso de overclocking
es recomendable utilizar memorias que cuenten con un disipador de temperatura.
205
❘❘❘
CARACTERÍSTICAS DE LA MEMORIA RAM
Se denomina memoria RAM al tipo de memoria temporal que utiliza la computadora para trabajar
con datos que, a diferencia de otras memorias o del disco duro, se borran al apagar o reiniciar el
sistema. Su forma física es la de una plaqueta rectangular alargada, que contiene chips sobre
los cuales se almacenan los datos temporales.

Entre los ítems que debemos considerar a la hora de evaluar una memoria RAM
encuentramos la frecuencia y la latencia.La frecuencia se puede definir como la ve-locidad
206
a la que trabaja la memoria; cuanto mayor sea su valor, medido en MHz,
más rápido funcionará la memoria. La frecuencia de la memoria debe ser com-patible
con el motherboard.
Por su parte, la latencia es el tiempo que demora la memoria en tomar un dato
y entregarlo ante una petición. Cuanto menor sea este tiempo de espera, mejor
será el rendimiento de la memoria. La latencia se expresa en ciclos de reloj.
En la mayoría de las memorias, cuando se desarrollan nuevas tecnologías para
subir su frecuencia, como consecuencia, también se incrementa la latencia.
Por este motivo las memorias DDR suelen tener latencia de CL2.5 y CL3, las DDR2
entre CL3 y CL7, y las DDR 3 pueden tener latencias CL7, CL8 y CL9.
Si bien estos parámetros son propios de cada memoria, existen maneras de mo-dificar
su configuración desde el BIOS del sistema, como veremos en el paso a
paso que a continuación les brindamos.x
Figura 14. Si necesitamos bajar el nivel de calor de las memorias,
podemos agregar un sistema de refrigeración que se coloca sobre los bancos.
❘❘❘
MEMORIAS DDR
Una sigla que podemos observar en las memorias es DDR (Double Data Rate), que significa do-ble
tasa de transferencia. Las memorias DDR2 pueden trabajar a mayor frecuencia (el doble que
las DDR), pero a costa de mayor latencia. Los módulos DDR3 ofrecen un nuevo incremento de
velocidad y además una reducción en el consumo de energía, pero con mayor latencia aún.

Cómo hacer overclocking en una memoria RAM
■ Hacer overclocking en la memoria RAM PASO A PASO
Encienda el equipo y cuando vea la primera pantalla presione la tecla F2 o DEL,
según corresponda en su motherboard para ingresar al BIOS. En la pantalla que
verá a continuación, elija Frequency/Voltage Control.
En la siguiente pantalla, presione Enter en Advance DRAM Configuration. Luego
coloque la opción MCT Timing Mode en Manual.

207

Ingrese a CAS#Latency(TCL) y disminuya el valor, dentro de las opciones que
le ofrece el sistema. A continuación y para finalizar, presione la tecla ESC pa-ra
volver a la pantalla anterior.
Algunos motherboards también permiten modificar el FSB de la RAM con una
opción llamada FSB/Memory ratio. Cuando complete los cambios, diríjase a
Save Exit Setup. Inicie el sistema operativo y verifique los resultados de los
cambios.

208

QUITAR IHS-LAPPING
Quitar IHS-Lapping
FICHA TÉCNICA / Componente: microprocesador / Dificultad: 5 / Nivel de riesgo:
muy alto
HERRAMIENTAS: banco de trabajo, hoja de afeitar (simple), grasa disipadora,
paciencia y mucho cuidado.
La realización de este procedimiento puede ocasionar la pérdida de la garantía
del producto. Además recomendamos tener mucho cuidado al llevarlo a cabo
para evitar dañar permanentemente los dispositivos.
Muchas veces el calor disipado por nuestro cooler es insuficiente y, aunque reem-placemos
el componente por uno de mayores prestaciones, seguimos disconformes.
Además no siempre tenemos lugar para instalar disipadores de gran tamaño, es por
esto que será de gran ayuda utilizar la técnica de lapping.
Introducción
Hacer lapping consiste en dejar el microprocesador desnudo, quitando la chapa
protectora del núcleo del procesador, denominada IHS (Integrated Heat Spreader, en
castellano: Difusor Térmico Integrado). El IHS tiene un espesor de aproxima-damente
3 ó 4 milímetros y su principal función es proteger el núcleo del pro-cesador
de todo tipo de raspones, rozamientos, golpes y otros aspectos que pue-den
dañarlo de manera permanente.
Debemos tener en cuenta que al momento de aplicar esta técnica de refrigeración
sobre el procesador perderemos la garantía del producto de manera automática.
No tendremos ningún tipo de justificación válida para plantearle a nuestro proveedor,
y nuestra inversión se verá perdida por completo.
Como la tarea que realizaremos es sumamente delicada, deberemos tomar las pre-cauciones
necesarias para evitar quebrar el núcleo o moverlo de su posición ori-ginal.
La ganancia de temperatura que tendremos será relativa, pudiendo variar
entre los 10, 15 y 20 grados centígrados, dependiendo del modelo de procesa-dor
al que le estemos quitando el IHS.
Una pregunta muy frecuente es si el disipador calzará correctamente luego de que
le quitemos el IHS. La respuesta es simple: sí.
También algunos procesadores traen debajo del IHS una junta de goma (AMD
K7). En estos casos deberemos colocar dicha junta en su posición original y luego
de esto, colocar el disipador. Ahora y sin más preámbulos, metámonos de lleno
en el refrigerante mundo del lapping.
209

■ Lapping PASO A PASO
Para comenzar, desmonte el procesador de su respectivo zócalo, quitando pri-mero
el disipador. En el caso de que desee realizar lapping con un procesador
nuevo, sólo deberá sacarlo de su empaque.
Una vez quitado el microprocesador, colóquelo sobre una superficie firme, tome
la hoja de afeitar y comience a introducirla con presión constante en cada uno
de los vértices del componente. Si es necesario, puede realizar suaves movi-mientos
de serrucho, pero deberá ser sumamente cuidadoso.
210

A continuación realice la misma tarea, esta vez, sobre los lados del procesador.
Una vez realizadas las acciones anteriores, proceda a desmontar el IHS apli-cando
un movimiento de palanca, siempre cuidadosamente, para dejar a la
vista el núcleo del procesador.
Quitar IHS-Lapping

211

Para finalizar, limpie el núcleo cuidadosamente.
Coloque grasa disipadora nueva e instálelo en el zócalo otra vez. Disponga el
conjunto disipador sobre él y ajústelo.

212

162527330 revista-user-extremo

162527330 revista-user-extremo

Más contenido relacionado

La actualidad más candente

Destacado

Similar a 162527330 revista-user-extremo

Más de xavazquez

162527330 revista-user-extremo
