- 1. Instrumentación Digital y RedesIndustriales Medición de variables
- 2. VARIABLES A MEDIRY CONTROLAR

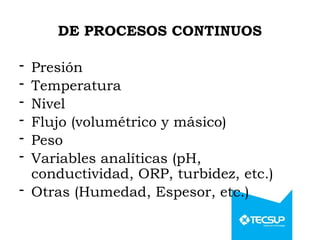

- 3. DE PROCESOS CONTINUOS -Presión - Temperatura - Nivel - Flujo (volumétrico y másico) - Peso - Variables analíticas (pH, conductividad, ORP, turbidez, etc.) - Otras (Humedad, Espesor, etc.)
- 4. DE PLANTA • Velocidad •Longitud • Presencia / Ausencia • Cuenta • Tiempo

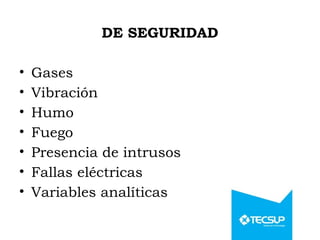

- 5. DE SEGURIDAD • Gases •Vibración • Humo • Fuego • Presencia de intrusos • Fallas eléctricas • Variables analíticas
- 6. OTROS • Transferencia deCustodia (custody transfer): Volumen • Gestión de Activos fijos / Mantenimiento: temperatura, vibración, posición, etc. • Medio Ambiente: Variables analíticas, flujo, presión, Humedad relativa, etc.
- 7.

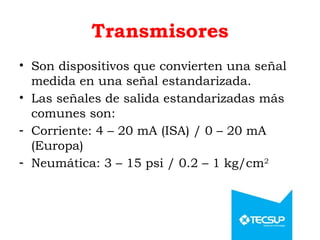

- 8. Transmisores • Son dispositivosque convierten una señal medida en una señal estandarizada. • Las señales de salida estandarizadas más comunes son: - Corriente: 4 – 20 mA (ISA) / 0 – 20 mA (Europa) - Neumática: 3 – 15 psi / 0.2 – 1 kg/cm2
- 9. PRESIÓN: la presiónes la fuerza ejercida sobre un área (P = F / A). Es una variablemque se usa en casi todas las actividades productivas. Se mide con elementos mecánicos (manómetros) o electrónico-mecánicos (transmisores electrónicos analógicos o inteligentes). La presión se mide en Bar, psi, kPa, etc.
- 10. ALGUNOS EJEMPLOS DECONSIDERACIONES A TENER EN CUENTA EN INSTRUMENTACIÓN DE CAMPO

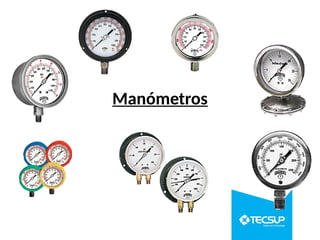

- 11.
- 12. Z O NA D E T R A B A J O (ANSI/ASME B40.1) 0 100 bar 1/3 2/3 3/3

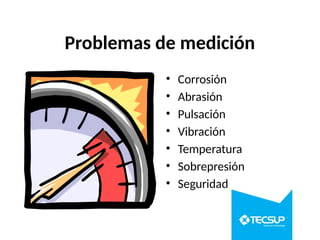

- 13. Problemas de medición •Corrosión • Abrasión • Pulsación • Vibración • Temperatura • Sobrepresión • Seguridad

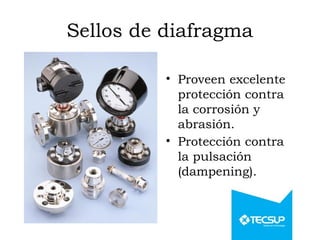

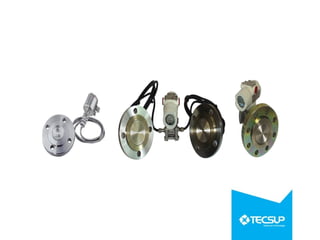

- 14. Sellos de diafragma •Proveen excelente protección contra la corrosión y abrasión. • Protección contra la pulsación (dampening).

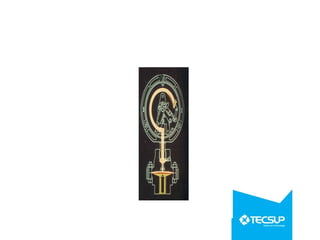

- 16. Sifón (cola dechancho) • Usado para servicio de vapor • Reduce la temperatura y condensa el vapor. • Los instrumentos de presión no miden el vapor, sino líquidos y gases

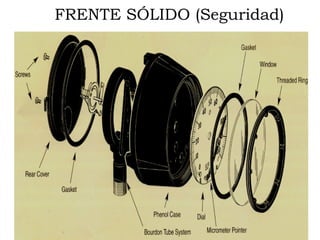

- 17.

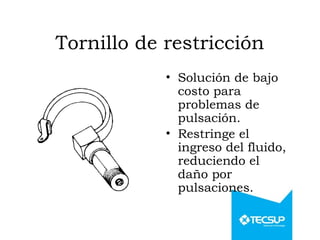

- 18. Tornillo de restricción •Solución de bajo costo para problemas de pulsación. • Restringe el ingreso del fluido, reduciendo el daño por pulsaciones.

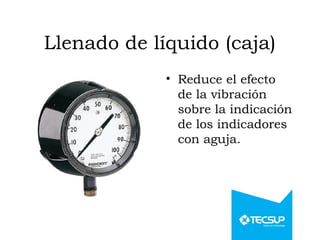

- 19. Llenado de líquido(caja) • Reduce el efecto de la vibración sobre la indicación de los indicadores con aguja.

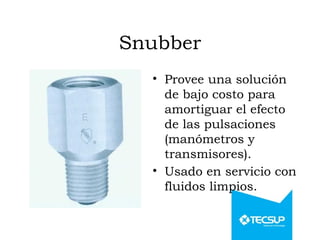

- 20. Snubber • Provee unasolución de bajo costo para amortiguar el efecto de las pulsaciones (manómetros y transmisores). • Usado en servicio con fluidos limpios.
- 21. Válvula de aguja •Usada para válvula de bloqueo y sobre todo, como válvula de purga. • En el bloqueo, provee protección contra las pulsaciones.

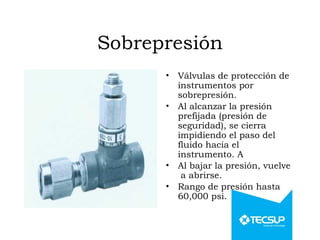

- 22. Sobrepresión • Válvulas deprotección de instrumentos por sobrepresión. • Al alcanzar la presión prefijada (presión de seguridad), se cierra impidiendo el paso del fluido hacia el instrumento. A • Al bajar la presión, vuelve a abrirse. • Rango de presión hasta 60,000 psi.
- 23.
- 24.

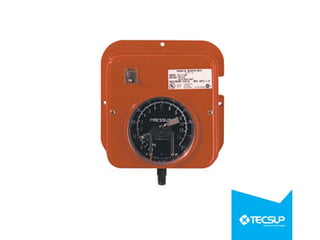

- 28. TEMPERATURA: Es lavariable industrial más importante. A nivel productivo, se mide en °C o °F. Los sensores de temperatura son muy diversos, desde los elementos mecánicos (termómetros bimetálicos), de dilatación (termómetro de vidrio y otros), hasta los eléctricos (RTDs, termocuplas, termistores, IC) o de no contacto (infrarrojos).

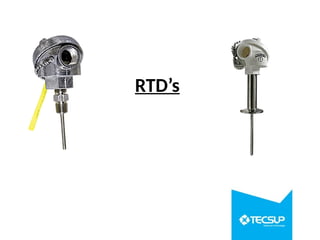

- 29. Instrumentos de Temperatura •Termómetros de vidrio • Termómetros de lectura remota • Termómetros bimetálicos • Circuitos Integrados • Termistores (NTC, PTC) • RTDs (Pt100) • Termocuplas (J, K, R, S, B, W) • Radiación (Ópticos e Infrarrojos)

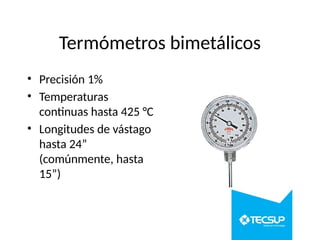

- 30. Termómetros bimetálicos • Precisión1% • Temperaturas continuas hasta 425 °C • Longitudes de vástago hasta 24” (comúnmente, hasta 15”)
- 31.

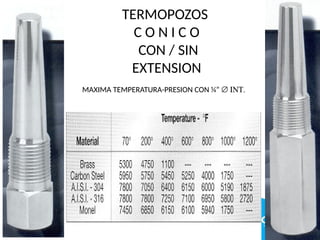

- 32. TERMOPOZOS C O NI C O CON / SIN EXTENSION MAXIMA TEMPERATURA-PRESION CON ¼” Æ INT.

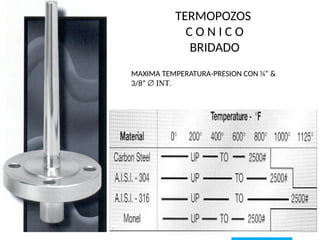

- 33. TERMOPOZOS C O NI C O BRIDADO MAXIMA TEMPERATURA-PRESION CON ¼” & 3/8” Æ INT.
- 34. NIVEL: Es unavariable que se usa mucho en procesos en donde intervienen tanques, reactores, pozos, etc. Se mide en Metros o pulgadas. Hay diversos tipos de tecnologías (más de 20), divididas en aplicaciones para: - Medición Discontinua - Medición Continua - Transferencia de Custodia y/o Control de Inventarios

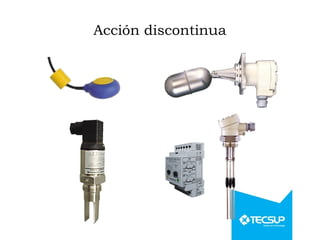

- 35. Instrumentos de Nivel DISCONTINUO •Flotador o boya • Magnético • Vibración • Hidrostático • Electrodos • Paleta
- 36.
- 37. MEDICIÓN CONTINUA • Vasovisor (level glass) • Presión (manométrica y diferencial) • Capacitivo • Magnético (magnetostrictivo) • Contrapresión hidrostática (burbujeo) • Peso • Ultrasónico • Radar (onda guiada y onda de propagación libre)
- 40. Sensor de NivelMagnético con flotador

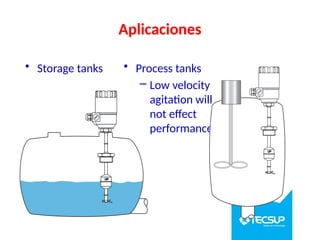

- 41. Aplicaciones • Storage tanks• Process tanks – Low velocity agitation will not effect performance

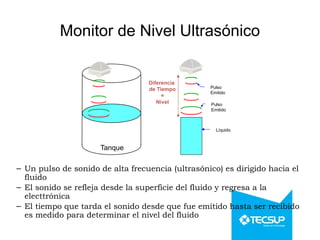

- 42. Tanque Líquido Diferencia de Tiempo = Nivel Pulso Emitido Pulso Emitido Monitor deNivel Ultrasónico – Un pulso de sonido de alta frecuencia (ultrasónico) es dirigido hacia el fluido – El sonido se refleja desde la superficie del fluido y regresa a la electtrónica – El tiempo que tarda el sonido desde que fue emitido hasta ser recibido es medido para determinar el nivel del fluido

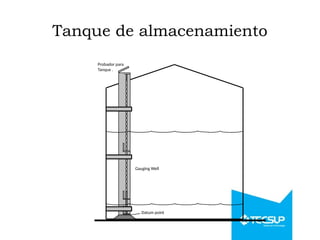

- 43. Tanque de almacenamiento GaugingWell Datum point Probador para Tanque .

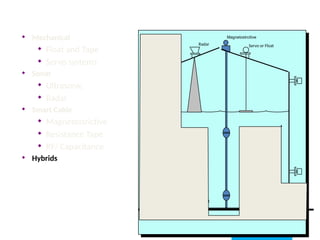

- 44. Mechanical Floatand Tape Servo systems Sonar Ultrasonic Radar Smart Cable Magnetostrictive Resistance Tape RF/ Capacitance Hybrids Conventional Hydrostatics Servo or Float Radar Gauging Well Datum point ITT Barton Tank Probe assy. Magnetostrcitive
