MDE (MODEL DRIVEN ENGINEERING)
Motivación: Complejidad de sistemas
Muchos sistemas de software modernos están alcanzando niveles de
complejidad. Los sistemas pueden incluir de millones de líneas de código, y
cualquier parte de esta puede ser la causante de que colapse todo el sistema.

Por otra parte, sólo podemos ver un aumento en la complejidad de los sistemas
de software, debido a la creciente demanda de una mayor y más sofisticada
funcionalidad

¿Cómo vamos a hacer frente a este aumento de la complejidad?

Complejidad escencial : tenemos un gran problema
- Inherente al problema
- No puede ser eludido o eliminado por tecnología o método
- El problema depende del tipo de aplicación
Complejidad accidental: Hemos creado un gran problema
- Debido al uso inapropiado de tecnologías o métodos
- Sucede cuando alguien no encontró la forma más fácil de implementar las
especificaciones
- Podría ser eliminado con un buen diseño o un buen rediseño.
El desarrollo de sistemas modernos sufre de un exceso de complejidad accidental

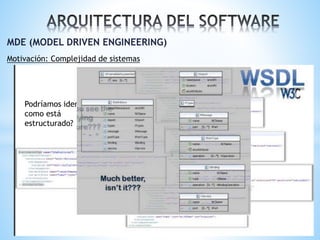

¿Cómo podemos hacer frente a este aumento de complejidad?


Podríamos identificar
como está
estructurado?

Motivación: Modelado en otras disciplinas
El modelado ha sido ampliamente usado en
Ingeniería
 Con propósitos de especificación
- Estructura y comportamiento de la
arquitectura
- Interacción con los stakeholders
 Para razonamiento acerca del sistema
- Detectar errores de diseño
- Deducir los resultados de la pruebas
 Como una guía para la implementación


Claramente los modelos ayudan a simplificar el
desarrollo de software elevando el nivel de
abstracción sobre el cual se crea el software

Motivación: Qué pasa con los modelos en Ingeniería del Software?
Usado (en el mejor de los casos) para propósitos de documentación

Hay una gran diferencia entre los modelos y la aplicación subyacente

Los modelos no se
actualizan con los
cambios de diseño
de los
programadores

No hay manera de
asegurar que los
programadores sigan
las decisiones de
diseño capturados en
los modelos

No hay herramientas o
lenguajes para
manejar los modelos

Estamos haciendo realmente Ingeniería del Software?

Motivación: Model Driven Engineering (y disciplinas relacionadas)
Impulsar el papel de los
modelos y las actividades
de modelado en las
diferentes etapas del ciclo
de desarrollo

Model Driven Engineering
MDE (Model Driven Engineering) es un paradigma de desarrollo de software que
promueve el uso de modelos con diferentes niveles de abstracción. La iniciativa
MDE más conocida es MDA, que es una marca registrada de la OMG.
La tendencia dominante actual en el desarrollo software es que los modelos
representen el problema software con un alto nivel de abstracción, tanto los
elementos del sistema como las relaciones dentro de él.
A partir de ellos se lleva a cabo el desarrollo del software.
Los modelos por tanto se convierten en artefactos esenciales en MDE.
Los modelos sirven como entrada y salida en todas las fases del desarrollo del
sistema hasta que se obtiene el sistema software .

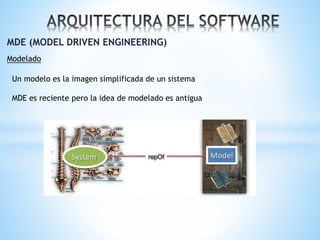

Modelado
Un modelo es la imagen simplificada de un sistema
MDE es reciente pero la idea de modelado es antigua

Modelado
 Un modelo es una simplificación de un sistema construido para cumplir un
objetivo.
 Un modelo es la descripción de un sistema (o de una parte) en un lenguaje bien
definido.
 Un modelo se presenta con frecuencia como una combinación de dibujos y de
texto.

Modelado
 Debe ser capaz de responder a las preguntas del sistema actual
 Esto nos permite utilizar algo que es más sencillo, más seguro y más barato que
la realidad.
 Nos permite tratar con el mundo de una manera simplificada, evitando la
complejidad de la realidad
 Un modelo representa la realidad para el propósito dado, el modelo es una
abstracción de la realidad.

Modelado: como los modelos son entendidos, interpretados, definidos?

Modelado: Metamodelos actúan como filtros de la realidad

Objetivos de MDE
La principal motivación del paradigma MDE es mejorar la productividad.
Actualmente en las empresas de desarrollo cada vez existe más diversidad en las
plataformas y tecnología utilizadas, y la creación de aplicaciones compatibles con
las nuevas tecnologías se convierte en una labor muy compleja, quedándose las
aplicaciones obsoletas con respecto a las nuevas tendencias tecnológicas del
mercado.
MDE tiene el objetivo de aumentar la rentabilidad en una empresa desde el punto
de vista del esfuerzo en el desarrollo de software.
• Mediante la mejora de la productividad a corto plazo de los desarrolladores.
Aumentando las funcionalidades ofrecidas por los artefactos software.
• Mediante la mejora de la productividad a largo plazo de los desarrolladores.
Reduciendo el porcentaje de los artefactos software que se quedan obsoletos.

Objetivos de MDE
El objetivo principal de la mayoría de las herramientas MDE es garantizar la
primera ventaja.
Sin embargo, después del proceso inicial de construcción no ofrecen soporte en la
gestión del ciclo de vida del artefacto de software y los cambios tienen que
hacerse en el código fuente generado o en partes del modelo, lo que dará lugar a
problemas de todo tipo.
Debido a la rápida evolución de las tecnologías
en el desarrollo software de las empresas, la
segunda ventaja se hace cada vez más
importante. Según pasa el tiempo los productos
software se van quedando obsoletos y el coste
de adaptación es muy alto.

Proceso MDE
La idea que promueve MDE es usar modelos a diferentes niveles de abstracción
para desarrollar los sistemas. De esta manera, la principal actividad de los
desarrolladores MDE es diseñar modelos, como los que usaban para desarrollar
código, pero ahora guiados por una metodología.
La ventaja de tener un proceso MDE es que éste debe definir claramente cada
paso a dar, forzando a los desarrolladores a seguir la metodología definida. Debe
especificar la secuencia de modelos a desarrollar, y cómo derivar un modelo a
partir de otro del nivel de abstracción inmediatamente superior.
Proporcionando a los desarrolladores una metodología como ésta, podrán saber
en cualquier momento a lo largo del proceso de desarrollo, qué se debe hacer en
cada paso de desarrollo y cómo conseguirlo.

Proceso MDE
El sistema en desarrollo es descrito en primer lugar por un modelo a un alto nivel
de abstracción, ignorando cualquier tipo de dependencia de la plataforma.
Luego se deben realizar una serie de refinamientos interactivos
(transformaciones) con el objetivo de hacer el sistema más específico de la
plataforma en cada paso.

Proceso MDE
Una de las ventajas más importantes de usar el proceso MDE es su adaptabilidad a
los cambios.
Cuando un cambio ocurre, bien en el mayor nivel de abstracción o bien en el
menor nivel de abstracción, su impacto está localizado y las partes que no están
afectadas por el cambio se reutilizan.
Desde el punto de vista de la medición del software, el proceso MDE se puede ver
como un conjunto de transformaciones de modelos, a partir de un nivel de
abstracción alto hasta un nivel más específico.
En el nivel más abstracto estarían los requisitos, y en el nivel más específico
estaría resultado de la medición.

Estándares y Herramientas MDE
Hoy en día los estándares más significativos de MDE son MDA de OMG, Software
Factories de Microsoft y Model Integrated Computing (MIC)

Estándares y Herramientas MDE
Microsoft e IBM desarrollan sus propias tecnologías:
Microsoft desarrolla las MS/DSL Tools utilizan el estándar Software Factories.
IBM, contribuye en MDA con
• Eclipse Modeling Framework (EMF)
• Graphical Editing Framework (GEF)
• Graphical Modeling Framework (GMF)

Para MIC desarrolla el ISIS (Institute of Software Integrated Systems) de la
Universidad de Vanderbilt
 Generic Modeling Environment (GME)
 Model Management tool suite (UDM)
 Model Transformation tool suite (GReAT)
 Design Space Exploration tool suite (DESERT)

Domain Specific Modeling
El modelado específico de dominio (DSM) es una metodología de Ingeniería del
Software para desarrollar y diseñar sistemas.
Esta metodología implica el uso sistemático de un lenguaje específico de dominio
(DSL) para representar el dominio.

El nivel de abstracción dentro de los lenguajes DSM es muy alto, más que los
lenguajes de propósito general como puede ser UML, lo que significa un menor
esfuerzo ya que se centra en el dominio específico de un determinado sistema.
La metodología DSM incluye la generación automática de código ejecutable a
partir de los modelos DSM, esta es más fiable que la manual ya que reduce el
número de errores en los programas finales, mejorando así la calidad.

DSL es un lenguaje específico de dominio que está diseñado para utilizarse en
dominios o problemas específicos, a diferencia de los lenguajes de propósito
general (General Purpose Language -GPL-).
Tienen un mayor nivel de abstracción que los lenguajes base y expresan los
conceptos de dominio específico en un nivel de representación más alto.
Debe considerarse como un lenguaje de tamaño pequeño, muy centrado en
resolver algunos problemas claramente identificables a los que debe enfrentarse
un analista, arquitecto, responsable de pruebas o administrador del sistema.
El empleo de DSL´s es una técnica adecuada para desarrollar software en menor
tiempo y con una mejor calidad.
Algunos ejemplos de DSL´s conocidos son SQL (Structured Query Language) o
HTML (HyperText Markup Language).

MDA: Una forma de hacer MDE
Algunas veces MDA es establecida como MDE con estándares

MDA(Model Driven Architecture) es un Framework que proporciona una solución
para los cambios de negocio y de tecnología, permitiendo construir aplicaciones
independientes de la plataforma e implementarlas en plataformas como CORBA,
J2EE, Servicios Web, etc.

MDA, se basa en el lenguaje de modelado unificado UML, el lenguaje de modelado
tan popular de la OMG.
De hecho, la arquitectura de la OMG surge en un nivel de abstracción superior en
un esfuerzo de encontrar un mecanismo universal de integrar aplicaciones.
La base del estándar MDA de la OMG es UML y Meta Object Facility (MOF) que
hacen posible modelar no sólo UML sino también otros metamodelos, incluyendo
CORBA y CWM (Common Warehouse Meta Model).
Al mismo tiempo, la OMG ha estandarizado el intercambio de metadatos mediante
la propuesta XML Metadata Interchange (XMI).

UML, MOF y XMI son tres tecnologías clave para el desarrollo de software bajo el
enfoque de MDA. Usadas de forma conjunta proporcionan grandes ventajas que
hacen que los modelos sean más claros y fácilmente mantenibles.
Estas tecnologías definen una forma estándar de almacenar e intercambiar
modelos, bien sean de negocio o de diseño.
Esto permite a los constructores de herramientas CASE establecer un lenguaje
común que proporcione grandes beneficios para el desarrollador.
Una vez que las herramientas implementen estos estándares se pueden
automatizar y estandarizar numerosos procesos del desarrollo que simplificarán
muchas tareas, que antes eran manuales o se realizaban de forma automática por
medio de alguna característica propia de la herramienta, que en muchos casos
hacía imposible el intercambio de información con otras herramientas del
mercado.

MDA: Por qué utilizarla?

-

Muchas plataformas y tecnologías
Objetos Distribuidos, Componentes, Web services, ...
No hay mucha interoperabilidad
Y con tendencia aumentar


-

Evolución muy rápida
Tecnologías evolucionadas que son obsoletas muy pronto
Cual tecnología va a salir mañana?
Y cuanto va a durar la ultima?
Y como protejo mi inversión?

 Por consiguiente, nunca tenemos un estándar en SO. DB, Servidores,
Plataformas, Middleware, etc.
 Es complejo consensualizar un modelo y una forma de transformarlo con el
propósito de ser menos dependiente de la tecnologías

MDA: espacios del problema y de la solución

Modelar el problema

Espacio del problema

Analizar el problema
Diseñar solución
Espacio de solución

Construir solución

MDA: tipos de modelos
CIM. Representa los modelos independientes de la computación
(Computationally - Independent Model) que caracterizan el dominio del
problema. Este tipo de modelos surge ante todo en procesos de modelado de
negocio e idealmente se conciben antes del levantamiento de requisitos para
una aplicación particular.

• PIM. Representa los modelos que describen una solución de software que no
contiene detalles de la plataforma concreta en que la solución va a ser
implementada, de ahí su nombre de modelos independientes de la plataforma
(Plataform-Independent Models). Estos modelos surgen como resultado del
análisis y diseño.

• PSM. Son los modelos derivados de la categoría anterior, que contienen los
detalles de la plataforma o tecnología con que se implementará la solución, de
ahí su nombre de modelos específicos de la plataforma (Plataform-Specific
Models).

MDA: proceso tradicional y proceso con MDA

MDA: proceso y roles

MDA: Estrategias
Para alcanzar beneficios fundamentales, como productividad, interoperabilidad,
portabilidad y facilidad de mantenimiento, se plantea:
Representación directa. Esta estrategia se basa en el principio de abstracción, que
hace énfasis en el dominio del problema más que en la tecnología.

Automatización. La propuesta de MDA fortaleció y dinamizó el papel que las
herramientas CASE tienen en el desarrollo de soluciones.
Estándares abiertos. El uso de estándares se ha constituido en el medio que ha
posibilitado el reto de integrar herramientas robustas de apoyo al desarrollo. Por
ejemplo, los estándares como UML deben expresarse en XML.

MDA: Arquitectura de 4 niveles MOF (Meta_Object Facility)
El OMG plantea una arquitectura de cuatro niveles para la definición de sus
estándares, en donde cada capa se define como instancia de la anterior.
Esta arquitectura de modelos denominada MOF tiene el objetivo de permitir la
incorporación de nuevos lenguajes de modelado (metamodelos) para propósitos
específicos .
Un metamodelo es un modelo que define el lenguaje para expresar un modelo.

MOF es un lenguaje común y abstracto para la especificación de meta-modelos,
que sirve como un modelo común para UML y CMW

MDA: Arquitectura de 4 niveles MOF
• Capa M3 (Metametamodelo). Es una especificación que define un lenguaje
abstracto para especificar, construir y manejar elementos comunes a cualquier
metamodelo.
• Capa M2 (Metamodelos). Especifica las entidades de un lenguaje de modelado.
Los lenguajes que se han definido como instancias de MOF son: UML, CWM y
MOF en sí mismo.
• Capa M1 (Modelos). Se refiere a los modelos de usuarios que suelen
desarrollarse en el momento de construir un sistema de información.
• Capa M0 (Instancias). Describe instancias de las entidades propuestas en un
modelo de un sistema de información. Es en este nivel en donde pueden usarse
los diagramas de objetos como instancias de las clases para verificar que se
cumplen las restricciones definidas en el nivel de los modelos (M1).

MDA: Arquitectura de 4 niveles MOF
MOF

UML Meta-Model

UML

Instancias con datos

MDA: XMI (XML Metadata Interchange)
XMI es un lenguaje para permitir a desarrolladores de software el intercambio de
modelos UML.
Es una especificación del OMG para facilitar el intercambio de modelos entre
herramientas de modelado.

El XMI provee un mecanismo de intercambio de modelos entre herramientas CASE
utilizando XML.

MDA: Transformación de modelos
La transformación de modelos es el proceso central de MDA. Para lograr un
estándar para la transformación, OMG favorece el estándar QVT (Queries/Views/
Transformations).

ATL es un lenguaje de transformación de modelos.

MDA: Transformación de modelos

MDA: CWM
Common Warehouse Metamodel (CWM). Es un meta-modelo que especifica
interfaces que pueden ser usadas para habilitar el intercambio de metadatos
de almacenes de datos e inteligencia de negocio, entre distintas herramientas,
plataformas y metadatos en ambientes heterogéneos y distribuidos de
almacenes de datos.
CMW se basa en tres estándares: MOF, UML y XMI. Los modelos CMW permiten a
los usuarios rastrear el linaje de los datos, mediante objetos que describen de
donde vienen los datos y cuándo y cómo se crearon los datos.

3 1 mde mda

Más contenido relacionado

Destacado

Similar a 3 1 mde mda

Último

3 1 mde mda
