El documento presenta casos prácticos de proyectos de instalaciones de alumbrado público en diferentes parques de Barcelona, enfocándose en la optimización del consumo energético mediante telegestión. Se destacan los ahorros en energía y costos alcanzados a través de la implementación de controles de flujo luminoso y gestión remota, así como los plazos de amortización de las inversiones. Se incluye un proyecto innovador para crear un Living Lab que integra tecnología y sostenibilidad en el alumbrado urbano.

1. Tercera Parte
Casos prácticos sobre proyectos e instalaciones realizados

2. Ejemplos de instalaciones
Parque G5 - Badalona
OBJETIVOS
Racionalización del consumo energético:
 Control de Flujo luminoso
 Gestión de encendidos y apagados
CARACTERÍSTICAS DE LA INSTALACIÓN
 1 armario eléctrico
 13 luminarias en columnas > 16 metros
 71 proyectores repartidos de 3 a 6 por luminaria
 Potencia Luminarias: 250W VSAP
 Horas funcionamiento: 4.197 h/año
 Consumo energético: 74.550 KWh/año

3. Ejemplos de instalaciones
Parque G5 - Badalona
RESULTADOS OBTENIDOS
Consumo energético inicial: 74.550 KWh/año (8.946 €/año)
Ahorro con Telegestión
% KWh/año €/año(*)
Control Doble Nivel 40% 29.820 3.578
Gestión remota de horarios 15% 11.183 1.342
AHORRO TOTAL 55% 41.003 4.920
CONCLUSIONES
Consumo energético final: 33.548 KWh/año (4.026 €/año)
Ahorro por punto de luz: 69,30 €/año
AMORTIZACIÓN DE LA INVERSIÓN: 2,86 AÑOS
(*) 0,12€/KWh

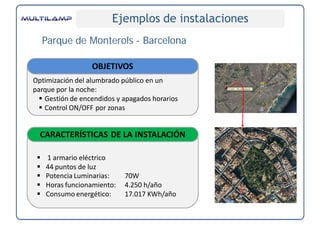

4. Ejemplos de instalaciones
Parque de Monterols - Barcelona
OBJETIVOS
Optimización del alumbrado público en un
parque por la noche:
 Gestión de encendidos y apagados horarios
 Control ON/OFF por zonas
CARACTERÍSTICAS DE LA INSTALACIÓN
 1 armario eléctrico
 44 puntos de luz
 Potencia Luminarias: 70W
 Horas funcionamiento: 4.250 h/año
 Consumo energético: 17.017 KWh/año

5. Ejemplos de instalaciones
Parque de Monterols - Barcelona
RESULTADOS OBTENIDOS
Consumo energético inicial: 17.017 KWh/año (2.042 €/año)
Horas funcionamiento: 4.250 h/año
Ahorro con Telegestión
% KWh/año €/año(*)
Control ON/OFF por Zonas 60% 10.210 1.225
% h/año
Reducción horas utilización 45% 1.913 440 (**)
AHORRO TOTAL 81% 1.665
CONCLUSIONES
Consumo energético final: 6.807 KWh/año (817 €/año)
Ahorro por punto de luz: 37,85€/año
AMORTIZACIÓN DE LA INVERSIÓN: 5,46 AÑOS (*) 0,12€/KWh
(**) Cambio luminarias cada 7 años

6. Ejemplos de instalaciones
Jardines Teatro Grec - Barcelona
OBJETIVOS
Realizar un control flexible de la instalación:
 Control por zonas y grupos de luminarias
 Escenarios de iluminación por actividad
 Control manual a través de botonera
 Fácil reprogramación para otros eventos
 Control remoto para telegestión
CARACTERÍSTICAS DE LA INSTALACIÓN
 1 armario eléctrico
 47 luminarias VSAP
 Botonera control de escenas e‐Scene
 Sistema de Telegestión con control horarios

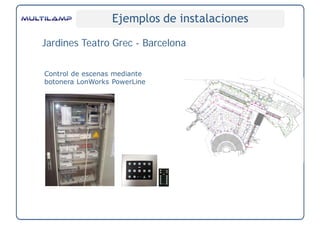

7. Ejemplos de instalaciones
Jardines Teatro Grec - Barcelona
Control de escenas mediante
botonera LonWorks PowerLine

8. Ejemplos de instalaciones
Jardines Teatro Grec - Barcelona
ESCENA 1

9. Ejemplos de instalaciones
Jardines Teatro Grec - Barcelona
ESCENA 2

10. Ejemplos de instalaciones
Jardines Teatro Grec - Barcelona
ESCENA 3

11. Ejemplos de instalaciones
Jardines Teatro Grec - Barcelona
ESCENA 4

12. Ejemplos de instalaciones
PROYECTO MOSTRADOR 22@ Barcelona
OBJETIVOS
 Crear un Living Lab para probar tecnologías innovadoras
 Gestión energética de las luminarias
 Reducir consumos y costes de energía eléctrica
 Mejorar la contaminación lumínica
 Reducir emisiones de dióxido de carbono (CO2)
 Incrementar la seguridad vial
 Dotar de nuevos servicios a la sociedad
 Integrar arquitectura del alumbrado al mobiliario
urbano
 Crear auditorias para reportar al Ayuntamiento

13. Ejemplos de instalaciones
PROYECTO MOSTRADOR 22@ Barcelona
CARACTERÍSTICAS DE LA INSTALACIÓN
 1 armario eléctrico reciclable
 12 luminarias led con driver DALI
 Controlador de luminarias PowerLine DALI
 Fibra óptica
 Armario reciclable
 Gestión de luminarias a través de la red
eléctrica
 Regulación luz y medida energía
 Red de sensores Wireless
 Punto recarga vehiculos eléctricos
 Red Wi‐Fi disponible para la población
 Desarrollado por 10 empresas nacionales

14. Ejemplos de instalaciones
PROYECTO MOSTRADOR 22@ Barcelona
RESULTADOS OBTENIDOS
 Encendido, apagado y regulación de luminaria LED
 Control driver LED con equipo PowerLine – DALI de E‐Controls
 Medida energía eléctrica de cada punto de luz
 Gestión de alarmas por punto de luz
 Envio alarmas en tiempo real por correo electrónico
 Gestión de luminarias por horarios
 Reducción de flujo luminoso en horarios concretos
 Regulación del flujo luminoso por rampa
ascendente/descendente

15. Ejemplos de instalaciones
PROYECTO MOSTRADOR 22@ Barcelona
Topología del Sistema
FIBRA
ADSL
CENTRO DE CONTROL OPTICA
CUADRO ELÉCTRICO
SLaV
SWITCH ETHERNET
ETHERNET INSTALACIÓN REMOTA
CONTROLADOR INTERNET
SLaC
DALI
SLaM SLaM
DALI
.... DALI
POWERLINE

16. Ejemplos de instalaciones
PROYECTO MOSTRADOR EXTERIOR PÚBLICO
ECODIGITAL - 22@ Barcelona
www.siiur.com

17. Soluciones de control y telegestión
para un futuro más sostenible
Román Francesch
www.multilamp.es
