El documento presenta estrategias para ahorrar energía en parques, jardines, calles, túneles y campos de fútbol, enfocándose en acciones como el apagado parcial de luminarias y la implementación de sistemas de control reconfigurables. Se destaca un ahorro energético total del 60% en parques y un 45% en campos de fútbol, así como la importancia de mantener la seguridad y la reducción de costos de mantenimiento. Se proponen tecnologías como slam-on y slam-bilevel para optimizar el consumo y mejorar la eficiencia energética.
3 - Jornadas EIC - Notas de aplicación
- 1.
- 2. Parques y Jardines Objetivos: • Ahorro energético • Mantener la seguridad • Alarmas • Reconfigurable Acciones: • Apagado por zonas • Paso parcial a bajo consumo • Apagado parcial de luminarias en un báculo
- 3. Parques y Jardines Luminarias en funcionamiento normal Apagado parcial de luminarias

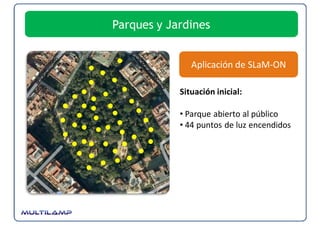

- 4. Parques y Jardines Aplicación de SLaM‐ON Situación inicial: • Parque abierto al público • 44 puntos de luz encendidos

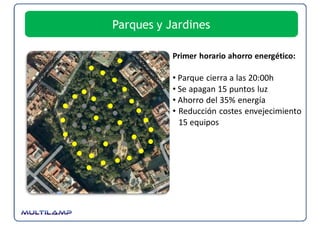

- 5. Parques y Jardines Primer horario ahorro energético: • Parque cierra a las 20:00h • Se apagan 15 puntos luz • Ahorro del 35% energía • Reducción costes envejecimiento 15 equipos
- 6. Parques y Jardines Segundo horario ahorro energético: • Reducción energía a las 23:00h • Se apagan 11 puntos luz • Ahorro del 25% energía • Reducción costes envejecimiento 11 equipos Ahorro total: • 60% energía • 45% utilización equipos

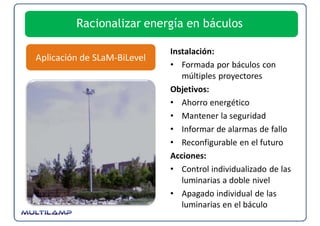

- 7. Racionalizar energía enbáculos Instalación: Aplicación de SLaM‐BiLevel • Formada por báculos con múltiples proyectores Objetivos: • Ahorro energético • Mantener la seguridad • Informar de alarmas de fallo • Reconfigurable en el futuro Acciones: • Control individualizado de las luminarias a doble nivel • Apagado individual de las luminarias en el báculo
- 8. Racionalizar energía enbáculos Ejemplo de Aplicación: • Parques y Jardines • Báculos con 6 proyectores • Instalación con SLaM‐BiLevel Horario inicio puesta de sol (Ocaso) • 50% de luminarias se encienden a Doble Nivel • Resto de luminarias permanecen apagadas Mejora ahorro energético en fase de Ocaso encendido
- 9. Racionalizar energía enbáculos Horario fin de Puesta de Sol • Todas las luminarias se encienden a Doble Nivel Mejora ahorro energético en fase de encendido Ocaso

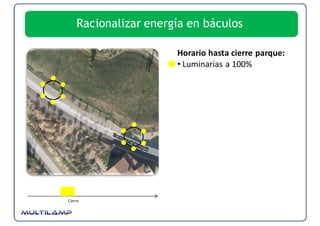

- 10. Racionalizar energía enbáculos Horario hasta cierre parque: • Luminarias a 100% Cierre
- 11. Racionalizar energía enbáculos Primer horario ahorro energético: • Parque cierra a las 21:00h • 50% Luminarias se mantienen a 100% • 50% Luminarias pasan a Doble Nivel Ahorro 20% energía Cierre 23:00h

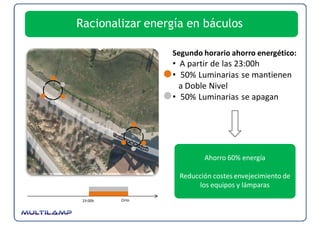

- 12. Racionalizar energía enbáculos Segundo horario ahorro energético: • A partir de las 23:00h • 50% Luminarias se mantienen a Doble Nivel • 50% Luminarias se apagan Ahorro 60% energía Reducción costes envejecimiento de los equipos y lámparas 23:00h Orto

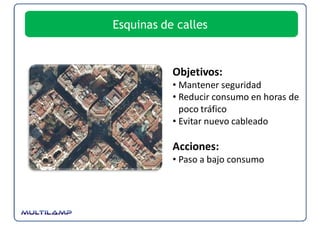

- 13. Esquinas de calles Objetivos: • Mantener seguridad • Reducir consumo en horas de poco tráfico • Evitar nuevo cableado Acciones: • Paso a bajo consumo

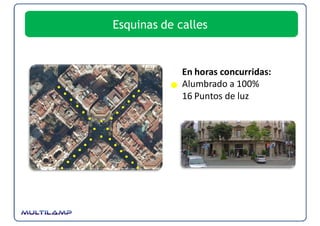

- 14. Esquinas de calles En horas concurridas: Alumbrado a 100% 16 Puntos de luz

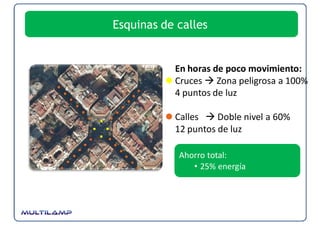

- 15. Esquinas de calles En horas de poco movimiento: Cruces Zona peligrosa a 100% 4 puntos de luz Calles Doble nivel a 60% 12 puntos de luz Ahorro total: • 25% energía
- 16. Túneles Objetivos: • Reducción costes instalación • Reducir cableado • Reducir coste equipos • Evitar fallos de instalación • Luminosidad automática • Encendidos reconfigurables • Alarmas Acciones: • Control luminosidad en función del entorno

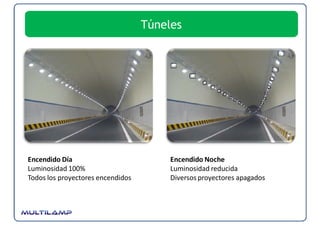

- 17. Túneles Encendido Día Encendido Noche Luminosidad 100% Luminosidad reducida Todos los proyectores encendidos Diversos proyectores apagados

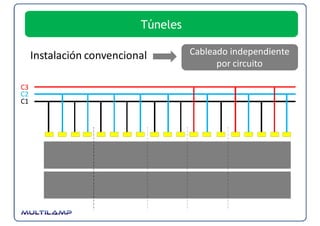

- 18. Túneles Instalación convencional Cableado independiente por circuito C3 C2 C1

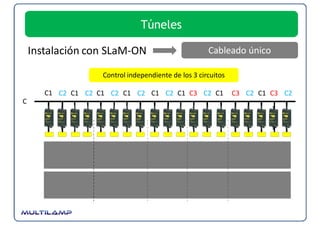

- 19. Túneles Instalación con SLaM‐ON Cableado único Control independiente de los 3 circuitos C1 C2 C1 C2 C1 C2 C1 C2 C1 C2 C1 C3 C2 C1 C3 C2 C1 C3 C2 C
- 20. Túneles Posibilidad de instalar equipos SLaM en un único circuito C1 C1 C1 C1 C1 C1 C1 C1 C F F F F F F F F F F F F Filtro PowerLine

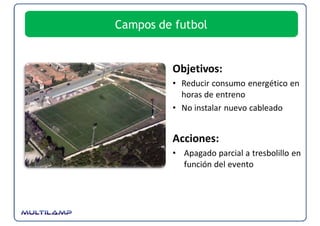

- 21. Campos de futbol Objetivos: • Reducir consumo energético en horas de entreno • No instalar nuevo cableado Acciones: • Apagado parcial a tresbolillo en función del evento

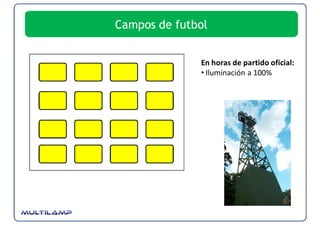

- 22. Campos de futbol En horas de partido oficial: • Iluminación a 100%

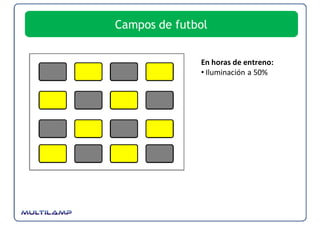

- 23. Campos de futbol En horas de entreno: • Iluminación a 50%
- 24. Campos de futbol Importante equilibrar envejecimiento lámparas y equipos para poder ahorrar costes de mantenimiento en fase de sustitución equipos Ahorro total: • 45% energía • 40% utilización equipos
- 25. Soluciones de control y telegestión para un futuro más sostenible Ismael Masot www.multilamp.es
