50 fallas

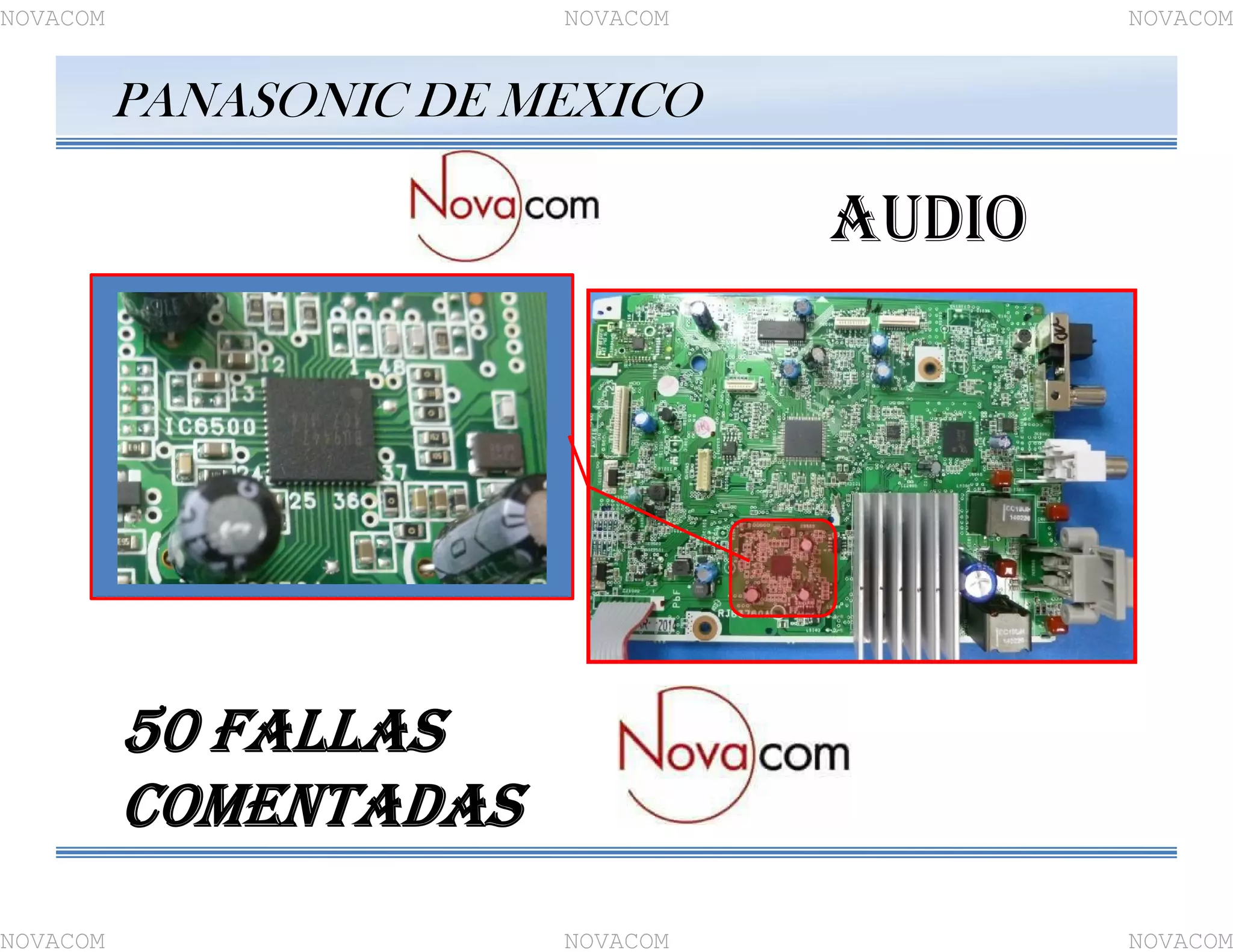

- 1. PANASONIC DE MEXICO AUDIO 50FALLAS COMENTADAS NOVACOM NOVACOM NOVACOM NOVACOM NOVACOM NOVACOM
- 2. Introducción El presente trabajoes con el objetivo de facilitar la reparación de equipos de audio en base al registro de algunas fallas que puedan servir como referencia y así desarrollar un proceso mas rápido en la reparación. Introducción El presente trabajo es con el objetivo de facilitar la reparación de equipos de audio en base al registro de algunas fallas que puedan servir como referencia y así desarrollar un proceso mas rápido en la reparación. NOVACOM NOVACOM NOVACOM NOVACOM NOVACOM NOVACOM
- 3. Agradecimientos: Mi agradecimiento alos CSA’S Servicio Central, Tecnología y Desarrollo, Mantenimiento electrónico, Serv. Electrónico Zenyasse, Setesel, Teleservicio, Electrónica Cascia, Tecnitron y Electrónica Gral. Internacional, por compartir algunas fallas resueltas. Agradecimientos: Mi agradecimiento a los CSA’S Servicio Central, Tecnología y Desarrollo, Mantenimiento electrónico, Serv. Electrónico Zenyasse, Setesel, Teleservicio, Electrónica Cascia, Tecnitron y Electrónica Gral. Internacional, por compartir algunas fallas resueltas. NOVACOM NOVACOM NOVACOM NOVACOM NOVACOM NOVACOM
- 4. FALLAS SINTOMA: No enciende SOLUCION: Reemplazo de los capacitores C2032 y C2029, que corresponden a la líneas de Key 1 y Key 2; los capacitores marcaban resistencia ocasionando el bloqueo del equipo de tal forma que no respondiera la orden de encendido. 1.-SC-MAX750LM NOVACOM NOVACOM NOVACOM NOVACOM NOVACOM NOVACOM
- 5. FALLAS SINTOMA: No enciendeel display, solo los leds del panel. SOLUCION : Reemplazo del microprocesador IC2006 (RFKWMAKX36LM) 2.-SC-AKX36LM NOVACOM NOVACOM NOVACOM NOVACOM NOVACOM NOVACOM
- 6. FALLAS SINTOMA: Cuando sepresiona el boton de power enciende el equipo, muestra el saludo “Hello” en display y se apaga. SOLUCION : Reemplazo del microprocesador IC2006 (RFKWMAKX36LM) 3.-SC-AKX36LM NOVACOM NOVACOM NOVACOM NOVACOM NOVACOM NOVACOM
- 7. FALLAS SINTOMA: Enciende ydespues de unos segundos se apaga. SOLUCION : Reemplazo de QR5802 (DCDET2) 4.- SC-AKX72LM NOVACOM NOVACOM NOVACOM NOVACOM NOVACOM NOVACOM
- 8. FALLAS SINTOMA: No hayaudio en ninguna función. SOLUCION : Reemplazo resistencia R8029, No había comunicación entre el servo procesador pin 118 (AUDIO CLK) y el procesador de audio digital pin 11 (MCLK) 5.- SC-AKX56LM NOVACOM NOVACOM NOVACOM NOVACOM NOVACOM NOVACOM
- 9. FALLAS SINTOMA: No enciende(Seiluminan por un momento los leds del panel y se apagan). SOLUCION : Reemplazo de DZ2000 (corto), se generaba el pcont un solo instante, por que detectaba corto en la salida de voltaje (PH)del IC2012. +5.9V DC/DC CONVERTER 6.- SC-AKX56LM NOVACOM NOVACOM NOVACOM NOVACOM NOVACOM NOVACOM
- 10. FALLAS SINTOMA: No reproduceCD, indica Reading y después de unos segundos indica “No play" en USB es lo mismo pero algunas veces indica "No device" SOLUCION : Reemplazo de la memoria flash IC8401 (RFKWFAKX16LM) 7.- SC-AKX16LM RFKWFAKX16LM NOVACOM NOVACOM NOVACOM NOVACOM NOVACOM NOVACOM
- 11. FALLAS SINTOMA: Después deunos minutos de apaga SOLUCION : Reemplazo de la SMPS, después de un tiempo el voltaje de 32 volts se caía a 8 volts. 8.- SC-AKX16LM NOVACOM NOVACOM NOVACOM NOVACOM NOVACOM NOVACOM
- 12. FALLAS SINTOMA: No leeCD, todas las funciones OK. SOLUCION : Al ingresar el cd algunas veces leía toc pero no reproducía música, se quedaba en Reading, se procedió a reemplazar la memoria flash IC8401 (RFKWFAX700LM) 9.- SC-AKX76LM RFKWFAX700LM NOVACOM NOVACOM NOVACOM NOVACOM NOVACOM NOVACOM
- 13. FALLAS SINTOMA: No reproduceCD,USB Y MEMORIA INTERNA, EL RADIO OK SOLUCION : Colocar un puente entre la terminal 39 de la memoria SDRAM (IC8051) y la terminal 6 del servoprocesador (IC8001), tenia un problema de conexión entre pista superior e inferior. 10.- SC-AKX76LM NOVACOM NOVACOM NOVACOM NOVACOM NOVACOM NOVACOM
- 14. FALLAS SINTOMA: Enciende unossegundos y se apaga, el tiempo que esta encendido opera correctamente. SOLUCION : El problema se encuentra en la SMPS, Q10 en corto (MPS751) 11.- SC-AKX18LM/SC-AKX38 C Q10 B E Q10 Q10 NOVACOM NOVACOM NOVACOM NOVACOM NOVACOM NOVACOM
- 15. FALLAS SINTOMA: En ocasionesreconoce el numero de canciones del disco, asi como las del usb o de la memoria interna, pero al reproducir solo hay sonido por unos 10 segundo, se escucha entre cortado y se pone en (STOP) se detiene como si se presionara “Stop”. SOLUCION : Colocar un puente del pin 29 del IC8051, al pin 22 del IC8001, había problema de conducción en la linea "A6" 12.- SC-AKX56LM NOVACOM NOVACOM NOVACOM NOVACOM NOVACOM NOVACOM
- 16. FALLAS SINTOMA: Muestra endisplay “F61”. SOLUCION : Reemplazo de inductor L2501 (G0C100M00009) 13.- SC-AKX76LM NOVACOM NOVACOM NOVACOM NOVACOM NOVACOM NOVACOM
- 17. FALLAS SINTOMA: Encienden leds,pero el display tardaba aprox. 8 seg. En mostrar el saludo, una vez completado el proceso el equipo no tiene audio. SOLUCION : Reemplazo del DSP IC4001, Se observaba que el S_MUTE se produce hasta que sale el saludo en el display, y el voltaje de VALID tenia 1.8 v, tambien no habia PWM en ninguna salida. En condicion normal de operación Valid= 3.2 v señal PWM en cada salida del DSP. 14.- SC-AKX58LM NOVACOM NOVACOM NOVACOM NOVACOM NOVACOM NOVACOM
- 18. FALLAS SINTOMA: Después detratar de leer disco indica “No play”. SOLUCION : Reemplazo de memoria flash IC1003 (RFKWFAKX58LM) 15.- SC-AKX58LM RFKWFAKX58LMRFKWFAKX58LM NOVACOM NOVACOM NOVACOM NOVACOM NOVACOM NOVACOM
- 19. FALLAS SINTOMA: A vecesenciende y el volumen no se puede controlar manualmente solo con el control remoto. SOLUCION : Reemplazo del SOC IC2001 (C1AB00004188). 16.- SC-AKX18LM NOVACOM NOVACOM NOVACOM NOVACOM NOVACOM NOVACOM
- 20. FALLAS SINTOMA: No reproducemp3, formato normal si, cuando trata de reproducir mp3 lee el TOC correctamente, pero al intentar reproducir el display muestra solo una parte del nombre de la cancion sin audio y se congelan la información del display bloqueando el equipo. SOLUCION : Reemplazo del SOC IC2001 (C1AB00004188). 17.- SC-AKX38LM NOVACOM NOVACOM NOVACOM NOVACOM NOVACOM NOVACOM
- 21. FALLAS SINTOMA: El displaymuestra “F61”. SOLUCION : Reemplazo del capacitor C6521. 18.- SC-AKX16LM NOVACOM NOVACOM NOVACOM NOVACOM NOVACOM NOVACOM
- 22. FALLAS SINTOMA: Tarda unpoco en mostrar "Hello"(aprox. 8 seg.), despues de aprox. 20 seg. Muestra la funcion, comienza a reproducir, pero sin audio, como dato la terminal de Valid= 0.026V, el mute= 3.18V, el DSP_RESET=3.18V, PWM=0V. SOLUCION : Reemplazo del DSP IC6500 (VUEALLPT090). 19.- SC-AKX38LM NOVACOM NOVACOM NOVACOM NOVACOM NOVACOM NOVACOM
- 23. FALLAS SINTOMA: Presenta unruido en el canal izquierdo, como si estuviese reproduciendo un disco de acetato, y estuviese desgastado SOLUCION : Reemplazo del DSP IC6500 (VUEALLPT090). 20.- SC-AKX18LM NOVACOM NOVACOM NOVACOM NOVACOM NOVACOM NOVACOM
- 24. FALLAS SINTOMA: No enciende SOLUCION: Reemplazo de resistencias R2274 y R2275, se encontraban alteradas, ocasionando el disparo de DCDET_PWR, por medio del Q2023, que es el que sensa los 18volts.. 21.- SC-AKX34LM NOVACOM NOVACOM NOVACOM NOVACOM NOVACOM NOVACOM
- 25. FALLAS SINTOMA: Enciende elequipo, prenden los leds del panel un momento y se apaga, no hay display. SOLUCION : Reemplazo de resistencias R2273, R2274 y R2275, se encontraban abiertas, ocasonando el disparo de DCDET_PWR, por medio del Q2023, que es el que sensa los 18volts. 22.- SC-AKX74LM NOVACOM NOVACOM NOVACOM NOVACOM NOVACOM NOVACOM
- 26. FALLAS SINTOMA: No enciende SOLUCION: Reemplazo de resistencias R2046 y R2047, estaban desvaloradas, provocando caída en la señal de SYNC. 23.- SC-AKX56LM NOVACOM NOVACOM NOVACOM NOVACOM NOVACOM NOVACOM
- 27. FALLAS SINTOMA: No enciende SOLUCION: Reemplazo de IC2012 (C0DBAYY01594) +5.9V DC/DC CONVERTER 24.- SC-MAX250LM NOVACOM NOVACOM NOVACOM NOVACOM NOVACOM NOVACOM
- 28. FALLAS SINTOMA: Muestra endisplay F61. SOLUCION : Reemplazo del IC1001 (SOC), el pin 108 (DC_DET_AMP) marcaba cero ohms con respecto a tierra. 25.- SC-AKX78LM NOVACOM NOVACOM NOVACOM NOVACOM NOVACOM NOVACOM
- 29. FALLAS SINTOMA: No enciende SOLUCION: Reemplazo de IC2103 (C0DBAYY01594) e IC1001 (C1AB00004188) 26.- SC-AKX78LM NOVACOM NOVACOM NOVACOM NOVACOM NOVACOM NOVACOM
- 30. FALLAS SINTOMA: Después deunos segundos muestra en display “Temp NG” SOLUCION : Reemplazo de SMPS (N0AB3GL00001 ). 27.- SC-AKX36LM NOVACOM NOVACOM NOVACOM NOVACOM NOVACOM NOVACOM
- 31. FALLAS SINTOMA: No enciende SOLUCION: Reemplazo de Q5700 (B1DEJU000001), IC5701 (C1ZBZ0004646) y F1 (K5D103BNA005). 28.- SC-MAX250LM NOVACOM NOVACOM NOVACOM NOVACOM NOVACOM NOVACOM
- 32. FALLAS SINTOMA: Muestra endisplay “F61” SOLUCION : Reemplazo de Q6002, al tener fuga este componente falsea la información al SOC interpretando una falla en la salida de audio. 29.- SC-AKX18LM NOVACOM NOVACOM NOVACOM NOVACOM NOVACOM NOVACOM
- 33. FALLAS SINTOMA: Después deaprox. 5 min. de encendido el equipo se bloquea, no respondiendo ninguna función. SOLUCION : Reemplazo del capacitor C2029, que corresponde a la línea de Key 2; al medir esta línea media un voltaje de 1.62 volts lo que hacia sospechar que el capacitor generara la caída de tensión. Nota: En condicion normal Key1, Key2 y Key3 deben de tener c/u 3.3v con respecto a tierra. 30.- SC-AKX56LM NOVACOM NOVACOM NOVACOM NOVACOM NOVACOM NOVACOM
- 34. FALLAS SINTOMA: No reproduceCD, a veces lee el TOC pero intenta reproducir, y se queda estático el contador, o si lo llega a reproducir se entrecorta el audio y el contador del tiempo se va deteniendo. SOLUCION : El voltaje de PW_STBY3R3V es inestable en ocasiones se dispara a 4.5 v, se reemplazo IC1102. 31.-SC-HC29PH NOVACOM NOVACOM NOVACOM NOVACOM NOVACOM NOVACOM
- 35. FALLAS SINTOMA: No funcionael display. SOLUCION : Reemplazo de LB900" se encontraba abierta (PW_3V3 led driver). 32.- SC-AKX18LM NOVACOM NOVACOM NOVACOM NOVACOM NOVACOM NOVACOM
- 36. FALLAS SINTOMA: No enciende SOLUCION: Reemplazo del oscilador X2002 (32.768 Khz), este cristal debe de permanecer en oscilación todo el tiempo incluso cuando el equipo se encuentre apagado. 33.- SC-AKX18LM NOVACOM NOVACOM NOVACOM NOVACOM NOVACOM NOVACOM
- 37. FALLAS SINTOMA: No enciende SOLUCION: Resolder a la resistencia R1016, no había buen contacto en la terminal que conecta a tierra. 34.- SC-AKX38LM NOVACOM NOVACOM NOVACOM NOVACOM NOVACOM NOVACOM
- 38. FALLAS SINTOMA: No funcionael display. SOLUCION : Reemplazo de FL6000. 35.- SC-AKX78LM NOVACOM NOVACOM NOVACOM NOVACOM NOVACOM NOVACOM
- 39. FALLAS SINTOMA: No enciende SOLUCION: Reemplazo del capacitor C1001, una de sus terminales va a la salida de voltaje M_VDET, que en condición normal debe de medir 1.8Volts. Al estar dañado el capacitor produce la caída de voltaje hasta un 70 %. 36.- SC-HC28PH NOVACOM NOVACOM NOVACOM NOVACOM NOVACOM NOVACOM
- 40. FALLAS SINTOMA: Audio intermitenteen Lch , Rch o ambos canales SOLUCION : ①Retirar IC5008, ②Colocar un puente de soldadura como se indica en el cuadro rojo y ③Reemplazar el resistor R3201 de 10 kΩ por una de mayor valor de 220 kΩ (Si tiene de origen de 220 kΩ, NO realizar proceso). 37.- SC-MAX750LM ① ② ③ Cambiar el Resistor R3201 de 10K Ω a 220KΩ ① NOVACOM NOVACOM NOVACOM NOVACOM NOVACOM NOVACOM
- 41. FALLAS SINTOMA: Se apaganormal, pero después de un tiempo de dejarlo apagado ya no enciende. Para que encienda se tiene que desconectar de la linea de AC. SOLUCION : Reemplazo del microprocesador IC6002. 38.- SC-HC28PH NOVACOM NOVACOM NOVACOM NOVACOM NOVACOM NOVACOM
- 42. FALLAS SINTOMA: Problema conla reproducción de CD, algunas veces no lo registra, cuando presenta la falla la luz del panel baja y sube de intensidad, además que se calientan mas de los normal los IC 2012, L2007, IC2009. SOLUCION : Reemplazo de L2007. 39.- SC-AKX56LM NOVACOM NOVACOM NOVACOM NOVACOM NOVACOM NOVACOM
- 43. FALLAS SINTOMA: Se apagacon volumen alto o no enciende. SOLUCION : Resoldar el transformador T1 de la SMPS N0AB2GP00002. 40.- SC-CMAX5LM T1 Resoldar Evitar Fracturas en Soldadura NOVACOM NOVACOM NOVACOM NOVACOM NOVACOM NOVACOM
- 44. FALLAS SINTOMA: Muestra endisplay F61 SOLUCION : Reemplazo del capacitor C6069 (corto). 41.- SC-AKX36LM NOVACOM NOVACOM NOVACOM NOVACOM NOVACOM NOVACOM
- 45. FALLAS SINTOMA: Muestra endisplay F61 SOLUCION : Reemplazo del ventilador, aspas desprendidas. 42.- SC-AKX78LM NOVACOM NOVACOM NOVACOM NOVACOM NOVACOM NOVACOM
- 46. FALLAS SINTOMA: No enciende. SOLUCION: Reemplazo IC9002 e IC2101, cuando usa el cliente algún puerto de USB para cargar un dispositivo, provoca daño en el IC sw del puerto y el IC2101. 43.- SC-AKX78LM 5V 500mA 5V 500mA 5V 500mA NOVACOM NOVACOM NOVACOM NOVACOM NOVACOM NOVACOM
- 47. FALLAS SINTOMA: Muestra endisplay F61 SOLUCION : Reemplazo de IC3101 (Salida de audio) 44.- SC-AKX58LM NOVACOM NOVACOM NOVACOM NOVACOM NOVACOM NOVACOM
- 48. FALLAS SINTOMA: No enciende. SOLUCION: Reemplazo de F1501,IC1501,D1504,D1505,Q1501,Q1502.(SMPS) 45.- SC-MAX370LM NOVACOM NOVACOM NOVACOM NOVACOM NOVACOM NOVACOM
- 49. FALLAS SINTOMA: Equipo bloqueadosolo indica en display “Insert USB B” SOLUCION : Actualización de software o cuando el daño es muy severo reemplazo de memoria flash. 46.- SC-AKX18LM/SC-AKX38LM/SC-AKX58LM/SC-AKX78LM NOVACOM NOVACOM NOVACOM NOVACOM NOVACOM NOVACOM
- 50. FALLAS SINTOMA: En modoUSB después de un tiempo de reproducción indica “Play error” y en otras ocasiones indica “No play”. SOLUCION : Reemplazo de memoria flash (IC2003). 47.- SC-AKX18LM NOVACOM NOVACOM NOVACOM NOVACOM NOVACOM NOVACOM
- 51. FALLAS SINTOMA: Enciende yse bloquea. SOLUCION : Reemplazo de la memoria flash IC8651. 48.- SC-PT550GCP NOVACOM NOVACOM NOVACOM NOVACOM NOVACOM NOVACOM
- 52. FALLAS SINTOMA: Sin audioen las funciones de CD y USB; demás funciones audio distorsionado. SOLUCION : Reemplazo de IC552(Modulo Júpiter). 49.- SC-AK32LM NOVACOM NOVACOM NOVACOM NOVACOM NOVACOM NOVACOM
- 53. FALLAS SINTOMA: Conectado ala línea de AC, y estando apagado el equipo, al poco rato enciende y saca la charola, o bien cuando reproduce los cds después de la 1era., 2da o 3era. canción saca el disco, como si se hubiese presionado open, o en algunos casos se detiene la música como si se hubiese presionado “Stop”. SOLUCION : Resolder del capacitor C5899 (SMPS). 50.- SC-AKX74LM NOVACOM NOVACOM NOVACOM NOVACOM NOVACOM NOVACOM
- 54. GRACIAS!!GRACIAS!! Ing. Jorge ValderramaBravo valderrama.jorge@mx.panasonic.com NOVACOM NOVACOM NOVACOM NOVACOM NOVACOM NOVACOM
