- 1. Preparación de planes deprueba de interruptores usando el programa T-Doble 27-Jun-12 Jozef Levi Application Engineer Doble Engineering Company

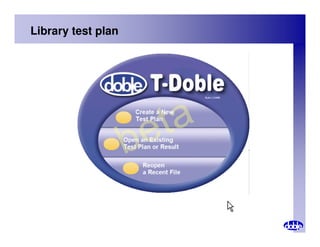

- 2.

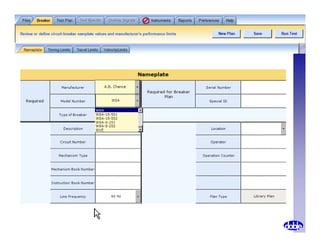

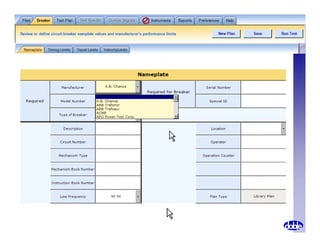

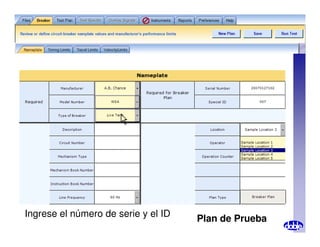

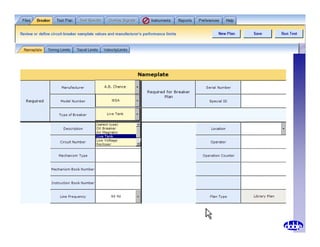

- 6. Ingrese el númerode serie y el ID Plan de Prueba

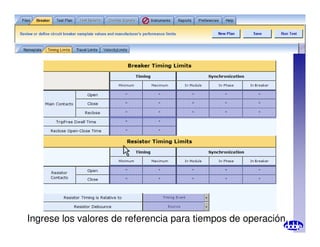

- 7. Ingrese los valoresde referencia para tiempos de operación.

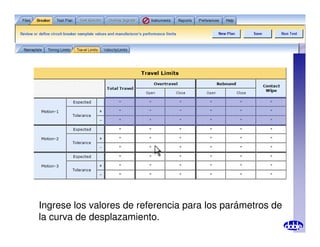

- 8. Ingrese los valoresde referencia para los parámetros de la curva de desplazamiento.

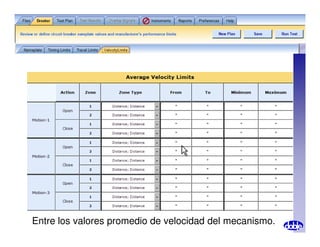

- 9. Entre los valorespromedio de velocidad del mecanismo.
- 10. Velocidad promedio Velocidadpromedio= ∆S/ ∆t CLOSE ∆t ∆S OPEN time travel Velocidad promedio= ∆S/ ∆t

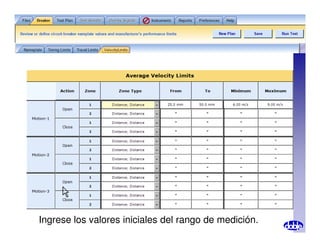

- 11. Ingrese los valoresiniciales del rango de medición.
- 12. Velocidad promedio Distancia- Distancia CLOSE Hasta Desde OPEN time travel Hasta ∆S ∆t = Desde– Hasta El programa calcula ∆t Velocidad promedio= ∆S/ ∆t
- 13. Ingrese los valoresdel rango de medición

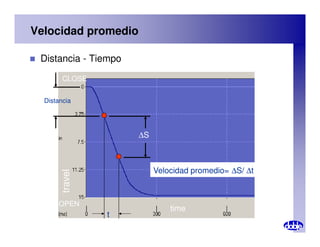

- 14. Velocidad promedio Distancia- Tiempo CLOSE Distancia OPEN time travel ∆S t Velocidad promedio= ∆S/ ∆t

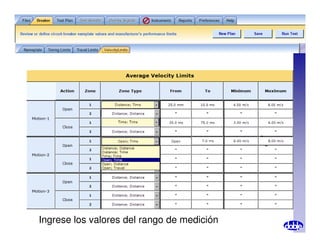

- 15. Ingrese los valoresdel rango de medición

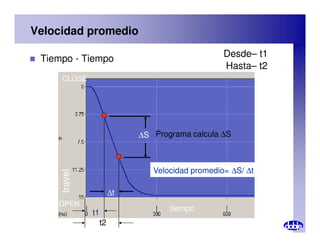

- 16. Velocidad promedio Tiempo- Tiempo CLOSE Desde– t1 Hasta– t2 OPEN tiempo travel ∆S Velocidad promedio= ∆S/ ∆t t1 t2 ∆t Programa calcula ∆S
- 17. Ingrese los valoresdel rango de medición
- 18. Velocidad promedio ContactoABIERTO - Tiempo ∆S Velocidad promedio= ∆S/ ∆t Programa calcula ∆S ∆t

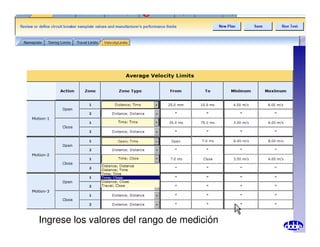

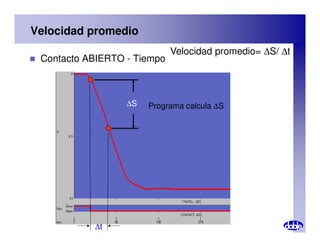

- 19. Ingrese los valoresdel rango de medición

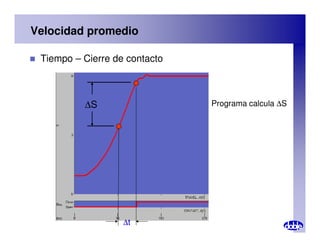

- 20. Velocidad promedio Tiempo– Cierre de contacto ∆S Programa calcula ∆S ∆S ∆t

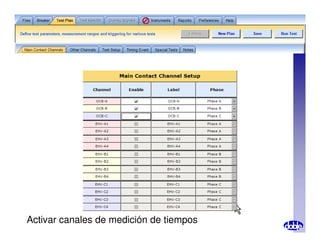

- 21. Activar canales demedición de tiempos
- 22.
- 23. Trasductor rotatorio –unidad lineal

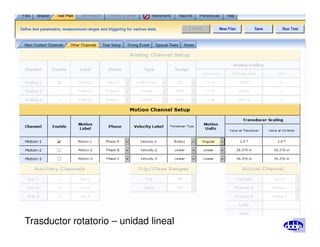

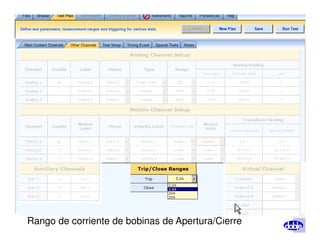

- 24. Rango de corrientede bobinas de Apertura/Cierre

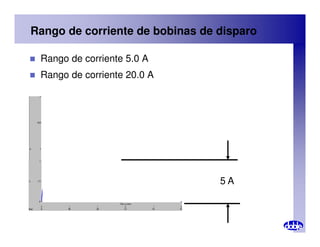

- 25. Rango de corrientede bobinas de disparo Rango de corriente 5.0 A Rango de corriente 20.0 A 5 A
- 26. Rango de corrientede bobinas de apertura. Rango de corriente de 20.0 A 20 A

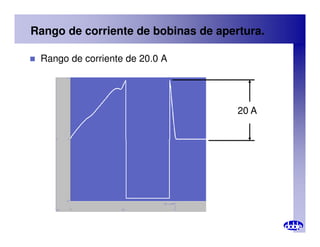

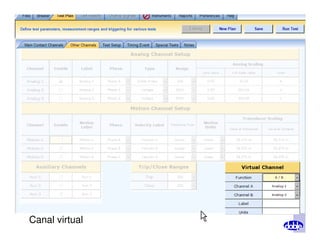

- 27.
- 28. Duración pulso deapertura

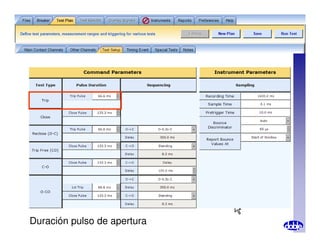

- 29. Corriente de bobinade apertura. S1 S4 K9 K9 BD BD señal del contacto del medidor de densidad 52a contacto auxiliar K9 relé de enclavamiento de apertura 52a Y1 S1 interruptor de apertura S4 selector Y1 bobina de apertura

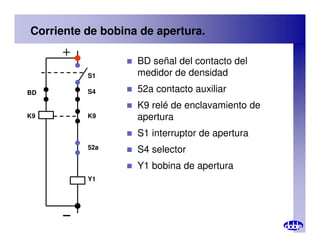

- 30. S1 S4 K9 K9 BD ST V Corriente de bobinade apertura. 52a Y1 Cables TRIP/CLOSE conectados 0 1 52a ST 0 1 time ms I (A)
- 31. S1 S4 K9 K9 BD ST V Switch de seguridadcerrado Corriente de bobina de apertura. 52a Y1 Inicio de la prueba 0 1 52a ST 0 1 time ms I (A)
- 32. S1 S4 K9 K9 BD ST V Corriente de bobinade apertura. 52a Y1 La corriente fluye por la bobina de apertura 0 1 52a ST 0 1 time ms I (A)

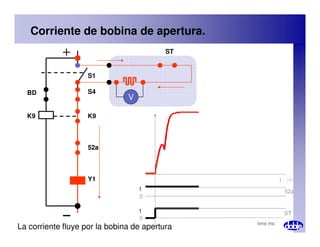

- 33. K9 K9 ST V S1 S4 K9 K9 BD Corriente de bobinade apertura. 0 1 52a ST 0 1 time ms 52a Y1 I (A)

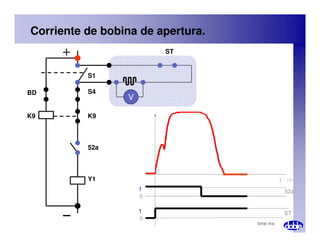

- 34. K9 K9 ST V S1 S4 K9 K9 BD Corriente de bobinade apertura. 0 1 52a ST 0 1 time ms 52a Y1 I (A)
- 35. S1 S4 K9 K9 BD ST V Corriente de bobinade apertura. 52a Y1 0 1 52a ST 0 1 time ms I (A) La corriente fluye por la bobina de apertura
- 36. S1 S4 K9 K9 BD ST V K9 K9 ST V S1 S4 K9 K9 BD 52a nunca abre Elswitch ST abre Corriente de bobina de apertura. 52a Y1 0 1 52a ST 0 1 time ms I (A) 52a Y1 La corriente fluye por la bobina de apertura

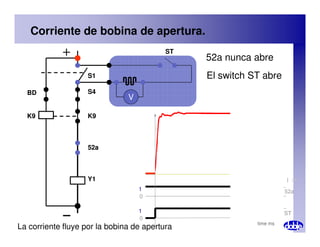

- 37. Liberación del trinquete Máxima Corriente Contacto52a abre I(A) imax2 i t0-t2 tiempo de subida Transitorio RL de corriente. Corriente de bobina de apertura. t (ms) t2 t0 t1 t3 t4 imax1 t0-t2 tiempo de subida t1-t2 transitorio t0-t3 Periodo energización t3-t4 Caída corriente t2 armadura golpea trinquete

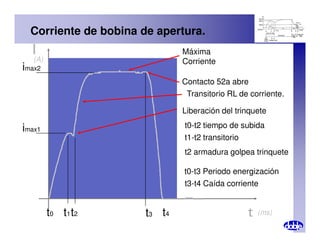

- 38. Corriente de bobinade apertura. Liberación del trinquete o seguro de cierre Corriente Máxima (A) imax2 imax1 t0-t2 tiempo hasta contacto con trinquete I (ms) t2 t0 t1 t3 t4 con trinquete t1-t2 transitorio t0-t3 Periodo energización t3-t4 tiempo de caída t
- 39. Corriente de bobinade apertura. Liberación del trinquete o seguro de cierre Corriente máxima (A) imax2 imax1 t0-t2 tiempo hasta contacto con trinquete (ms) t2 t0 t1 t3 t4 t contacto con trinquete t1-t2 transitorio t0-t3 Periodo energización t3-t4 tiempo de caída

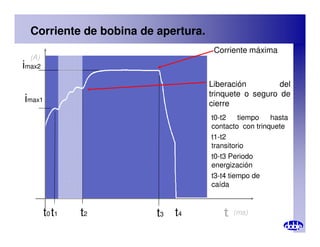

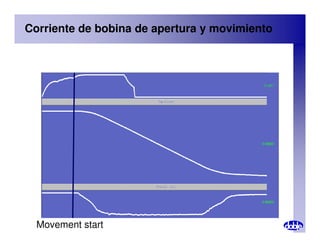

- 40. Corriente de bobinade apertura y movimiento Movement start
- 41. Desconexión de lacorriente de bobina de disparo.

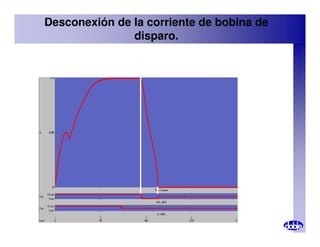

- 42. Corriente de bobinade disparo Anomalías en la onda de voltaje de control DC

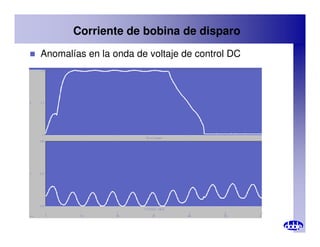

- 43. Recierre O –0.3 s - C

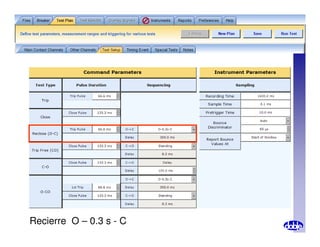

- 44. Parametros de unaoperación de recierre Retardo Activación de señal de disparo para inicio de la prueba. Activación de señal de cierre con un retardo de 300 ms respecto de la de inicio y sostenimiento de esta señal hasta el final del tiempo de registro.

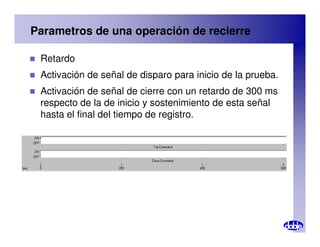

- 45. Operación de Recierre Resultado de la prueba con un retardo de 300 ms.

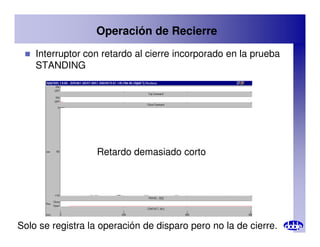

- 46. Operación de Recierre Interruptor con retardo al cierre incorporado en la prueba STANDING Solo se registra la operación de disparo pero no la de cierre. Retardo demasiado corto
- 47. Operación de recierre. Resultados superpuestos de las dos pruebas anteriores.

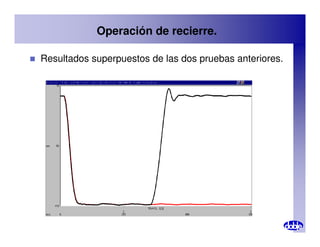

- 48.

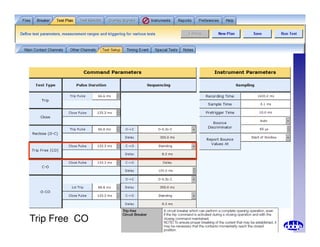

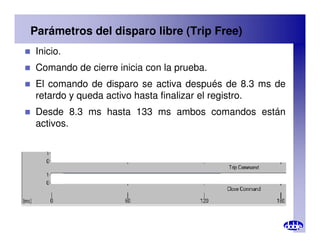

- 49. Parámetros del disparolibre (Trip Free) Inicio. Comando de cierre inicia con la prueba. El comando de disparo se activa después de 8.3 ms de retardo y queda activo hasta finalizar el registro. Desde 8.3 ms hasta 133 ms ambos comandos están activos. activos.
- 50. Disparo libre (TripFree) CO

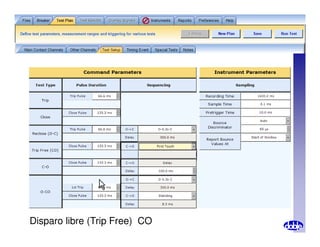

- 51. Trip Free Parameters Make 1 Contact Close command start test initiation Trip command starts when first contact touch

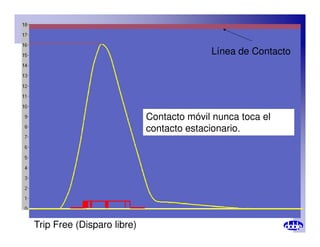

- 52. Línea de Contacto Contactomóvil nunca toca el contacto estacionario. contacto estacionario. Trip Free (Disparo libre)

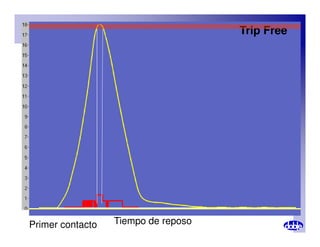

- 53. Trip Free Primer contactoTiempo de reposo
- 54. Ajuste para iniciode mediciones de tiempo (CIERRE) CLOSE
- 55. Eventos de tiempos– Iniciación manual de la medida. Tiempo de cierre medido desde el inicio hasta el primer contacto
- 56. Tiempo de cierredesde contacto aux – primer contacto
- 57. Evento de tiempo– Contacto Auxiliar Tiempo de cierre desde contacto aux– primer contacto

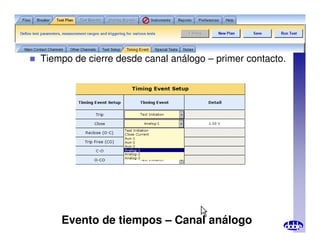

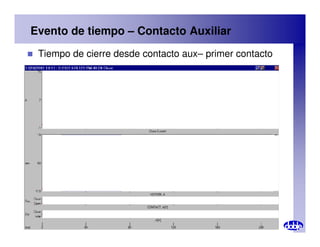

- 58. Tiempo de cierredesde canal análogo – primer contacto. Evento de tiempos – Canal análogo
- 59. Evento de tiempos– Canal análogo Tiempo de cierre desde canal análogo – primer contacto.

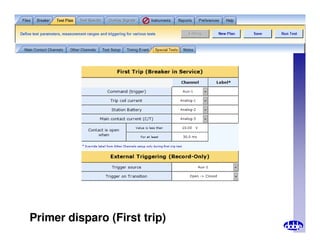

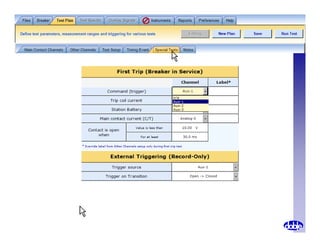

- 61.
- 62. Tiempo de registro10 s Corriente del motor que carga el mecanismo de resorte.
- 64. Rebote Que esrebote?

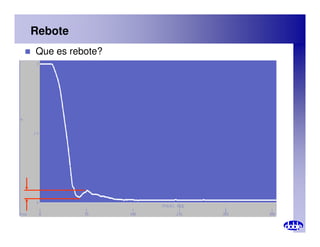

- 65. Rebote No hayrebote.
