1. Sorprenda a sus huéspedes
con una iluminación moderna

2. Sorprenda a sus huéspedes
con una iluminación moderna

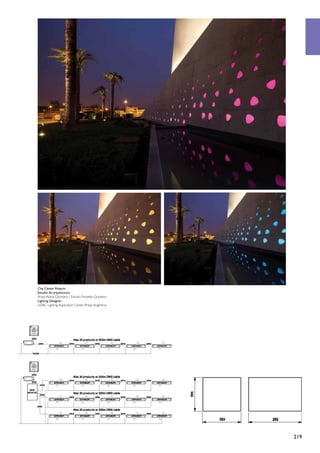

3. City Center Rosario / Sta. Fe Provincia de Bs. As - Argentina.
Estudio de Arquitectura: Quintiero – Provedo Arquitectos.
Proyecto Lumínico: LIDAC Lighting Application Center Philips Argentina.

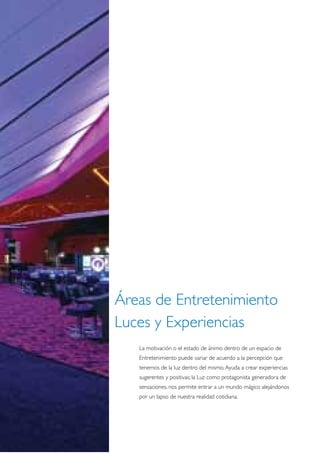

4. Áreas de Entretenimiento
Luces y Experiencias
La motivación o el estado de ánimo dentro de un espacio de
Entretenimiento puede variar de acuerdo a la percepción que
tenemos de la luz dentro del mismo. Ayuda a crear experiencias
sugerentes y positivas; la Luz como protagonista generadora de
sensaciones, nos permite entrar a un mundo mágico alejándonos
por un lapso de nuestra realidad cotidiana.

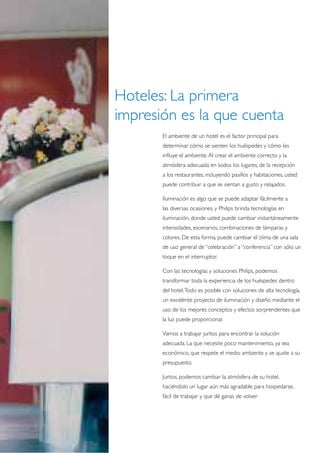

6. Hoteles: La primera
impresión es la que cuenta
El ambiente de un hotel es el factor principal para
determinar cómo se sienten los huéspedes y cómo les
influye el ambiente. Al crear el ambiente correcto y la
atmósfera adecuada en todos los lugares, de la recepción
a los restaurantes, incluyendo pasillos y habitaciones, usted
puede contribuir a que se sientan a gusto y relajados.
Iluminación es algo que se puede adaptar fácilmente a
las diversas ocasiones, y Philips brinda tecnologías en
iluminación, donde usted puede cambiar instantáneamente
intensidades, escenarios, combinaciones de lámparas y
colores. De esta forma, puede cambiar el clima de una sala
de uso general de “celebración” a “conferencia” con sólo un
toque en el interruptor.
Con las tecnologías y soluciones Philips, podemos
transformar toda la experiencia de los huéspedes dentro
del hotel. Todo es posible con soluciones de alta tecnología,
un excelente proyecto de iluminación y diseño mediante el
uso de los mejores conceptos y efectos sorprendentes que
la luz puede proporcionar.
Vamos a trabajar juntos para encontrar la solución
adecuada. La que necesite poco mantenimiento, ya sea
económico, que respete el medio ambiente y se ajuste a su
presupuesto.
Juntos, podemos cambiar la atmósfera de su hotel,
haciéndolo un lugar aún más agradable para hospedarse,
fácil de trabajar y que dé ganas de volver.

8. Salud: Luz y confort
Las instituciones sanitarias afrontan un doble reto: prestar una mejor
atención médica centrada en el paciente y al mismo tiempo mejorar
la eficiencia operativa, por ejemplo optimizando los flujos de trabajo y
reduciendo el consumo de energía.
El valor de la luz.
La iluminación es una herramienta extremadamente eficaz para hacer
que los hospitales parezcan menos hospitales, esto es, ofrecer más
comodidades a los pacientes y mejorar el bienestar y la motivación
personal.
Simplemente regulando la iluminación podemos personalizar un espacio
y crear nuestro propio ambiente, lo que se traducirá en una experiencia
más agradable para los pacientes.Y en un entorno de trabajo intenso e
ininterrumpido como el de un hospital, la posibilidad de adaptar la luz
según las preferencias personales favorece la motivación y el bienestar y
por tanto, el rendimiento del personal sanitario.
Ambiscene-Cuidado de la salud.
Ambiscene-Healtcare de Philips es un concepto de alumbrado flexible
diseñado para ayudar a los hospitales a ofrecer una atención de
mayor calidad centrada en el paciente y al mismo tiempo mejorar la
eficiencia. La variación del color y la intensidad de la luz contribuye a
la relajación de los pacientes en un ambiente confortable durante por
ejemplo, el diagnóstico por imagen. De esta forma se pueden agilizar los
procedimientos y mejorar los tiempos de dedicación a los pacientes.
Soluciones totales.
Nos comprometemos a colaborar con la dirección de los hospitales en
la creación de unas instalaciones asistenciales acogedoras y eficientes.
Podemos ofrecer soluciones totales desde las luminarias y las lámparas
hasta los sistemas de control y gestión de alumbrado, que ayuden a
transformar la experiencia hospitalaria.

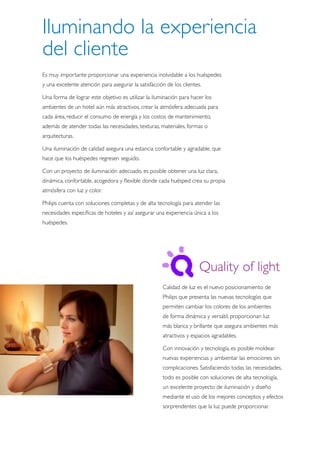

9. Iluminando la experiencia
del cliente
Es muy importante proporcionar una experiencia inolvidable a los huéspedes
y una excelente atención para asegurar la satisfacción de los clientes.
Una forma de lograr este objetivo es utilizar la iluminación para hacer los
ambientes de un hotel aún más atractivos, crear la atmósfera adecuada para
cada área, reducir el consumo de energía y los costos de mantenimiento,
además de atender todas las necesidades, texturas, materiales, formas o
arquitecturas.
Una iluminación de calidad asegura una estancia confortable y agradable, que
hace que los huéspedes regresen seguido.
Con un proyecto de iluminación adecuado, es posible obtener una luz clara,
dinámica, confortable, acogedora y flexible donde cada huésped crea su propia
atmósfera con luz y color.
Philips cuenta con soluciones completas y de alta tecnología para atender las
necesidades específicas de hoteles y así asegurar una experiencia única a los
huéspedes.
Quality of light
Calidad de luz es el nuevo posicionamiento de
Philips que presenta las nuevas tecnologías que
permiten cambiar los colores de los ambientes
de forma dinámica y versátil, proporcionan luz
más blanca y brillante que asegura ambientes más
atractivos y espacios agradables.
Con innovación y tecnología, es posible moldear
nuevas experiencias y ambientar las emociones sin
complicaciones. Satisfaciendo todas las necesidades,
todo es posible con soluciones de alta tecnología,
un excelente proyecto de iluminación y diseño
mediante el uso de los mejores conceptos y efectos
sorprendentes que la luz puede proporcionar.

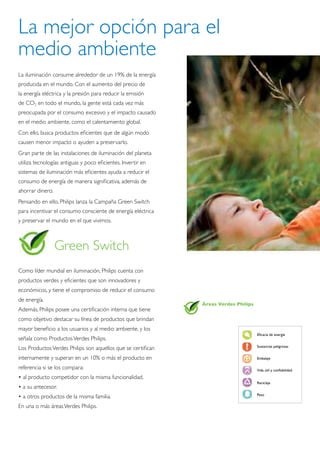

10. La mejor opción para el
medio ambiente
La iluminación consume alrededor de un 19% de la energía
producida en el mundo. Con el aumento del precio de
la energía eléctrica y la presión para reducir la emisión
de CO2 en todo el mundo, la gente está cada vez más
preocupada por el consumo excesivo y el impacto causado
en el medio ambiente, como el calentamiento global.
Con ello, busca productos eficientes que de algún modo
causen menor impacto o ayuden a preservarlo.
Gran parte de las instalaciones de iluminación del planeta
utiliza tecnologías antiguas y poco eficientes. Invertir en
sistemas de iluminación más eficientes ayuda a reducir el
consumo de energía de manera significativa, además de
ahorrar dinero.
Pensando en ello, Philips lanza la Campaña Green Switch
para incentivar el consumo consciente de energía eléctrica
y preservar el mundo en el que vivimos.
Green Switch
Como líder mundial en iluminación, Philips cuenta con
productos verdes y eficientes que son innovadores y
económicos, y tiene el compromiso de reducir el consumo
de energía.
Áreas Verdes Philips
Además, Philips posee una certificación interna que tiene
como objetivo destacar su línea de productos que brindan
mayor beneficio a los usuarios y al medio ambiente, y los
Eficacia de energía
señala como Productos Verdes Philips.
Sustancias peligrosas
Los Productos Verdes Philips son aquellos que se certifican
internamente y superan en un 10% o más el producto en Embalaje
referencia si se los compara: Vida útil y confiabilidad
• al producto competidor con la misma funcionalidad.
Reciclaje
• a su antecesor.
Peso
• a otros productos de la misma familia.
En una o más áreas Verdes Philips.

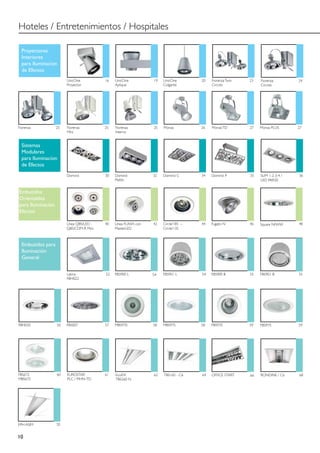

11. Hoteles / Entretenimientos / Hospitales
Proyectores
Interiores
para Iluminacíon
de Efectos
UnicOne 16 UnicOne 19 UnicOne 20 Fiorenza Twin 23 Fiorenza 24
Proyector Aplique Colgante Circolo Circolo
Fiorenza 25 Fiorenza 25 Fiorenza 25 Monza 26 Monza TD 27 Monza PLUS 27
Mini Interno
Sistemas
Modulares
para Iluminacíon
de Efectos

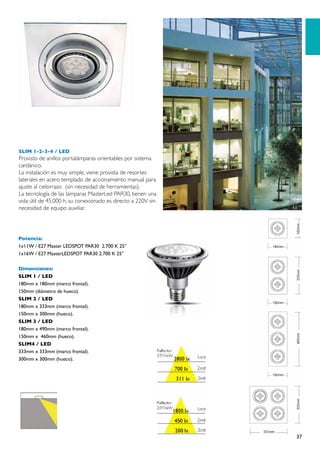

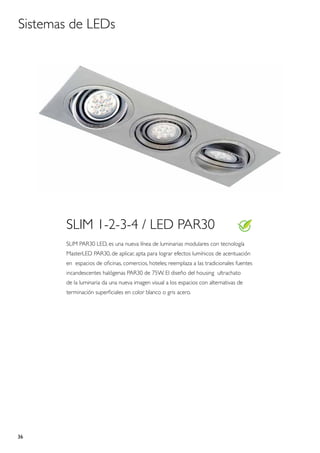

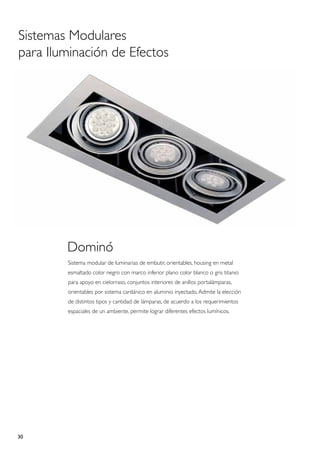

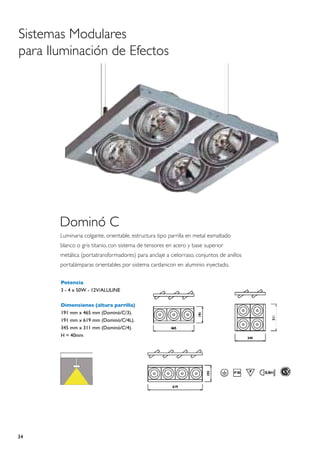

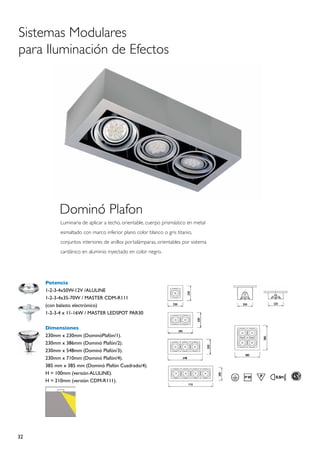

Dominó 30 Dominó 32 Dominó C 34 Dominó P 35 SLIM 1-2-3-4 / 36
Plafón LED PAR30
Embutidos
Orientables
para Iluminación
Efectos

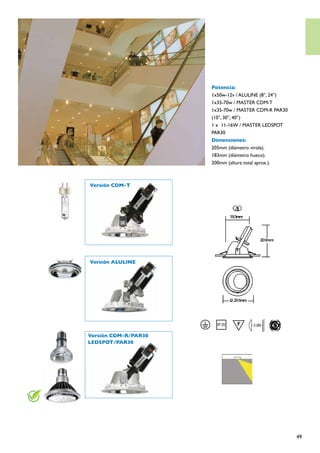

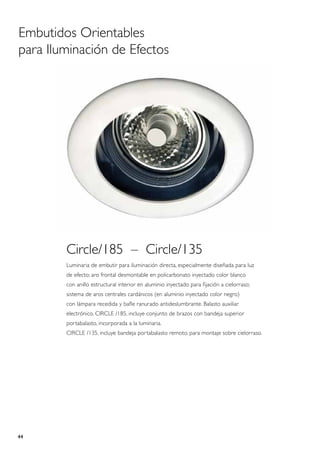

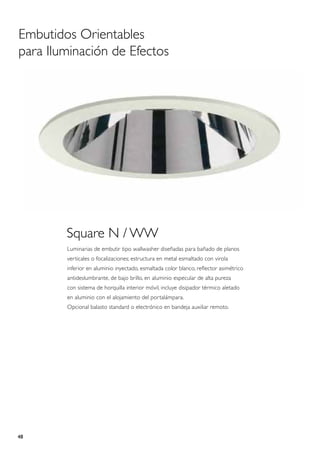

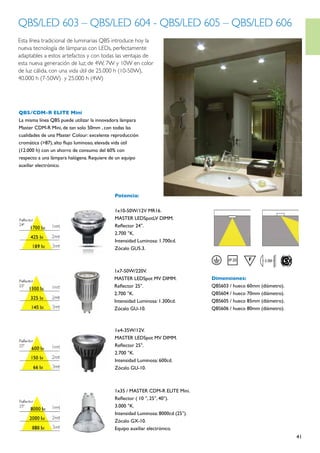

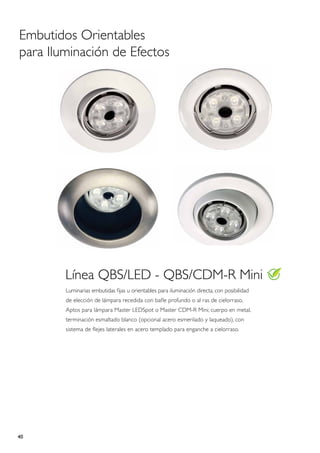

Línea QBS/LED - 40 Línea FLASH, con 42 Circle/185 – 44 Fugato N 46 Square N/WW 48
QBS/CDM-R Mini MasterLED Circle/135
Embutidos para
Iluminación
General

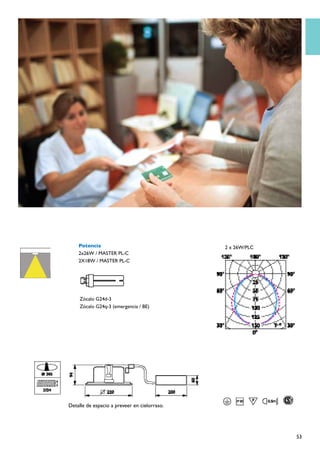

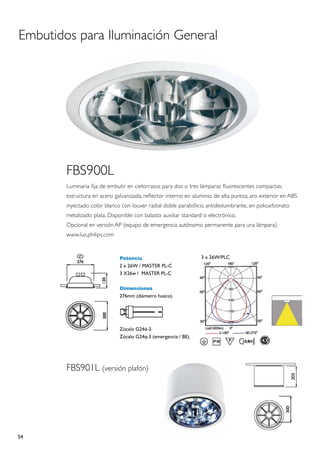

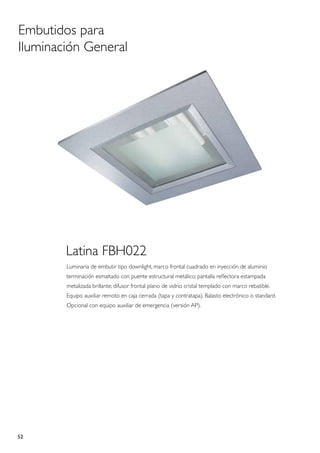

Latina 52 FBS900 L 54 FBS901 L 54 FBS900 B 55 FBS901 B 55
FBH022

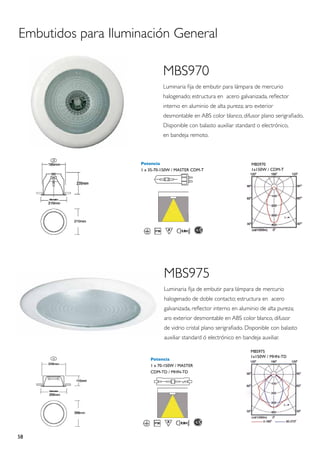

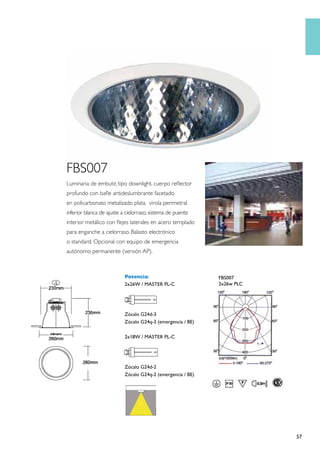

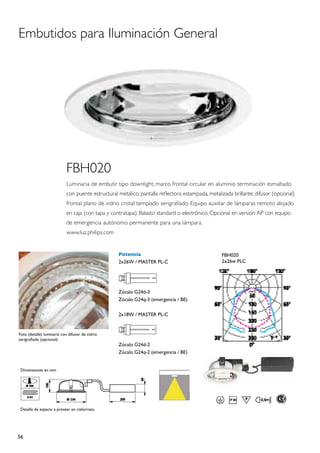

FBH020 56 FBS007 57 MBS970 58 MBS975 58 FBS970 59 FBS975 59

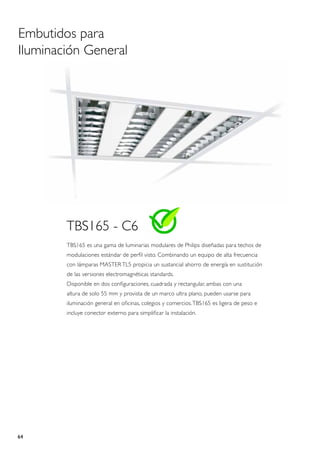

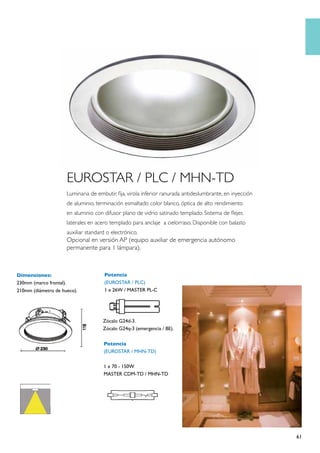

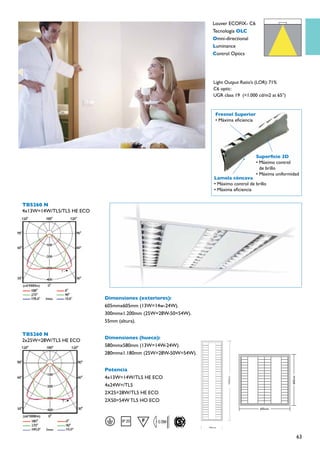

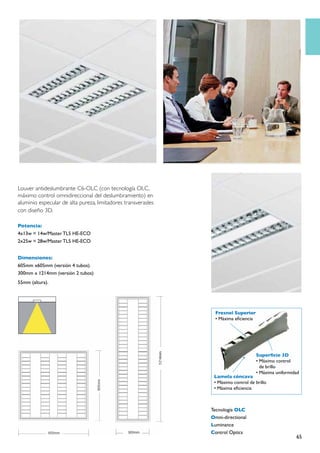

FBS672 60 EUROSTAR 61 EcoFIX 62 TBS165 - C6 64 OFFICE START 66 RONDINE / C6 68
MBS675 PLC / MHN-TD TBS260 N
EPH ASIM 70
10

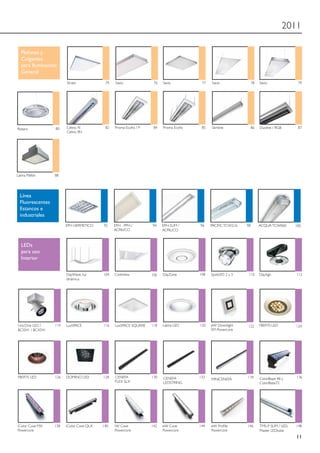

12. 2011
Plafones y
Colgantes
para Iluminación
General

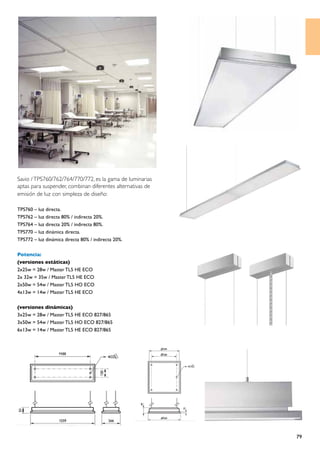

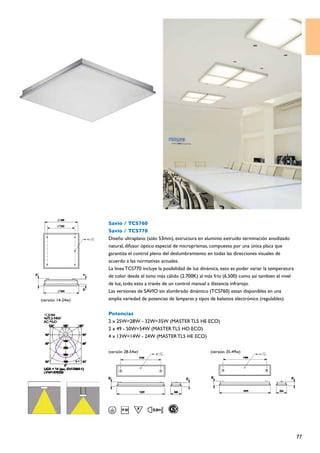

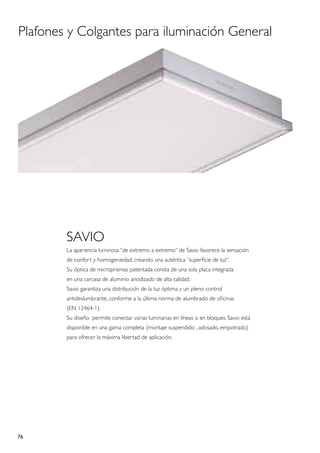

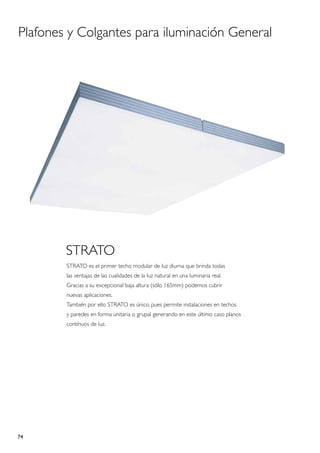

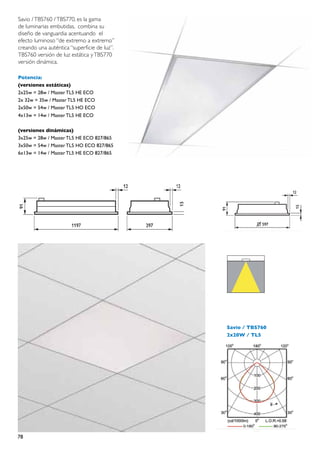

Strato 74 Savio 76 Savio 77 Savio 78 Savio 79

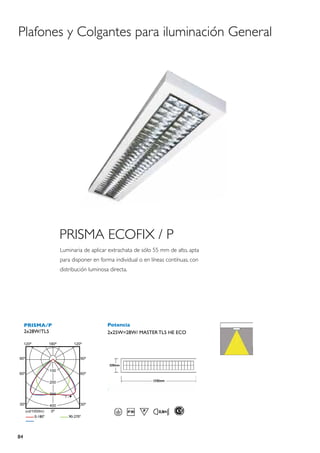

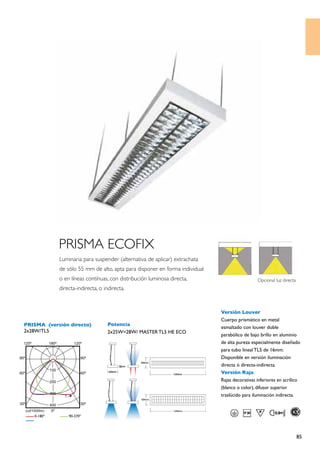

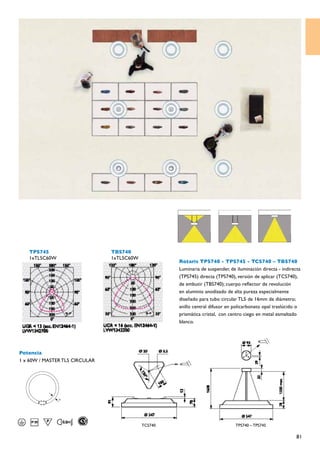

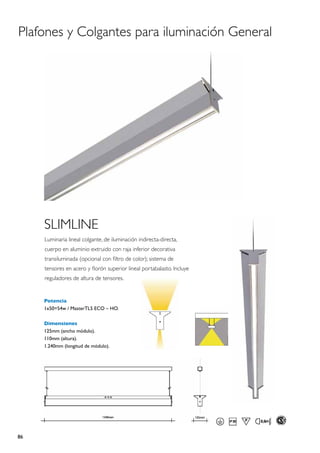

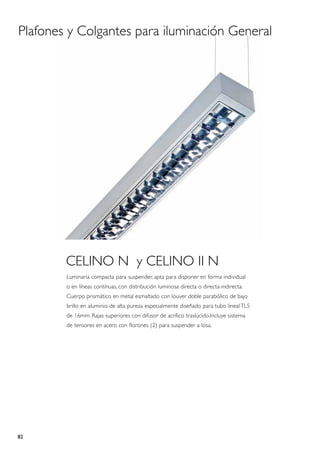

Rotaris 80 Celino N 82 Prisma Ecofix / P 84 Prisma Ecofix 85 Slimline 86 Duoline / RGB 87
Celino IIN

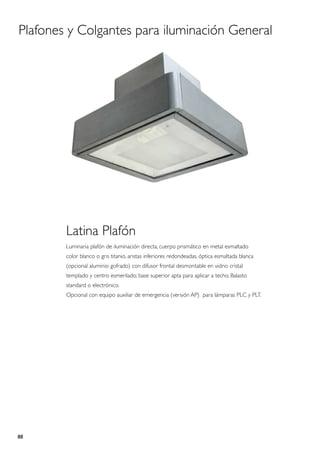

Latina Plafón 88
Línea
Fluorescentes
Estancos e
industriales

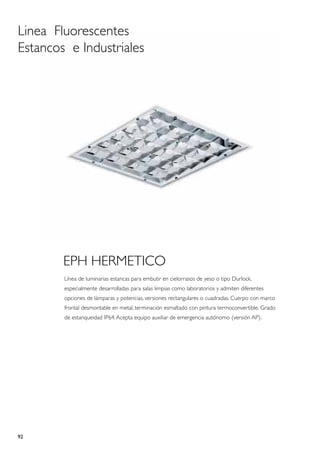

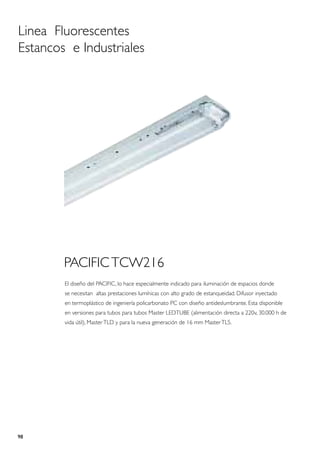

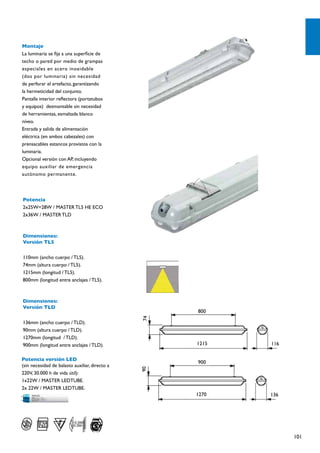

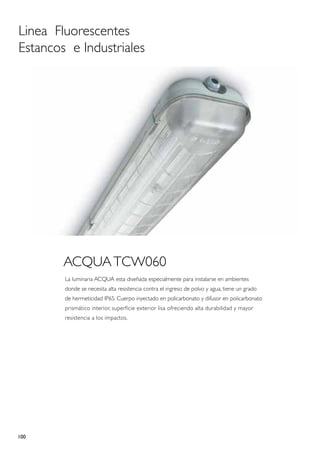

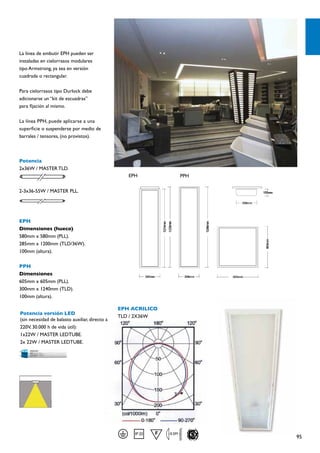

EPH HERMETICO 92 EPH - PPH / 94 EPH-SLIM / 96 PACIFIC TCW216 98 ACQUA TCW060 100
ACRILICO ACRILICO
LEDs
para uso
Interior

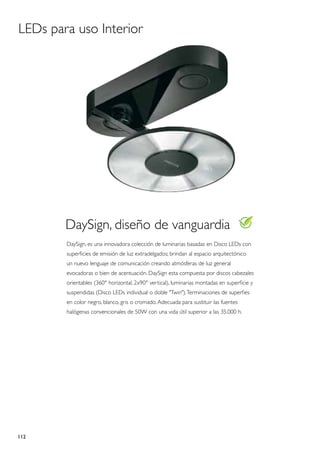

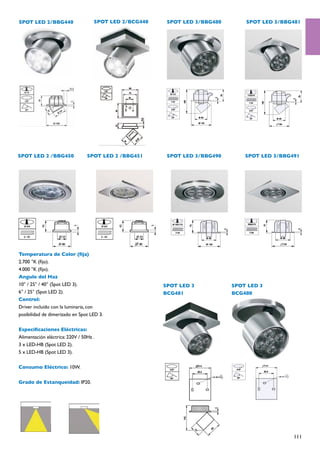

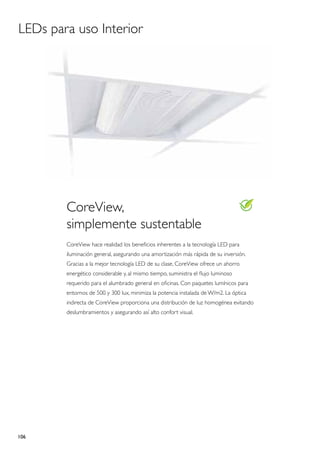

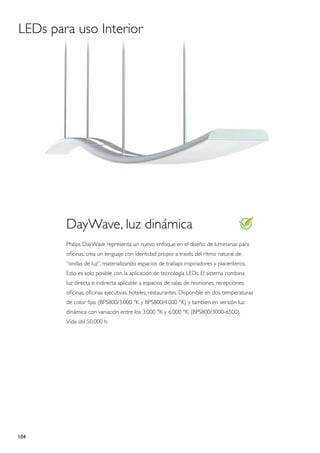

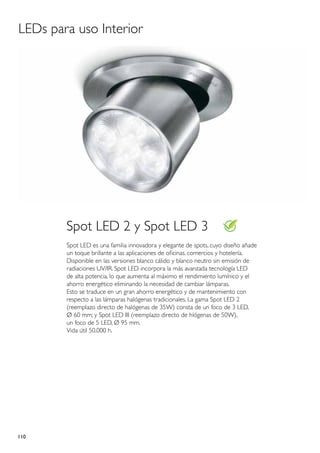

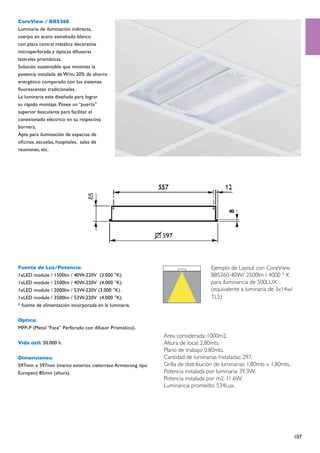

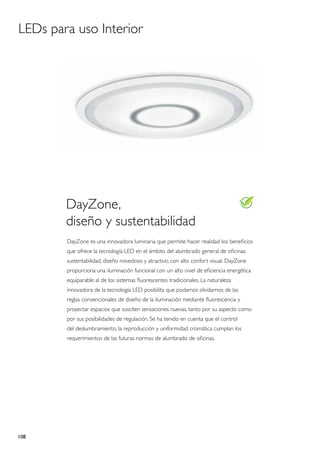

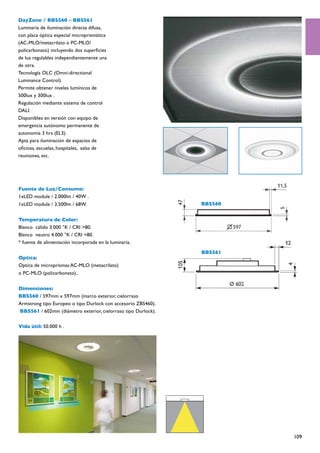

DayWave, luz 104 CoreView 106 DayZone 108 SpotLED 2 y 3 110 DaySign 112
dinámica

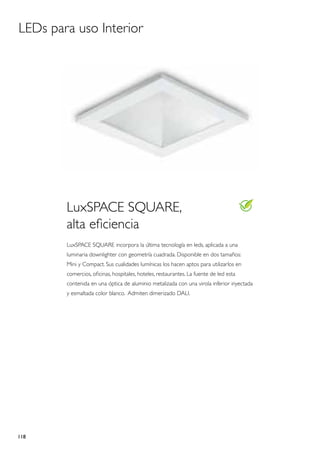

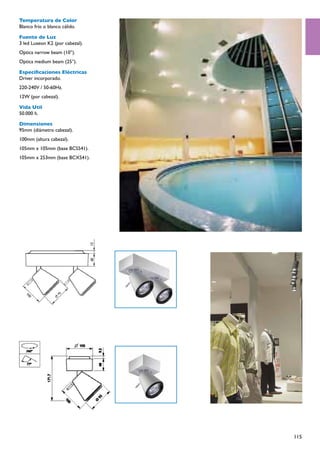

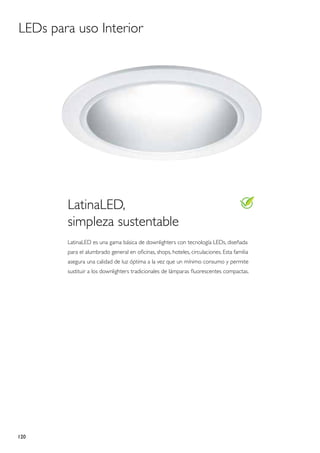

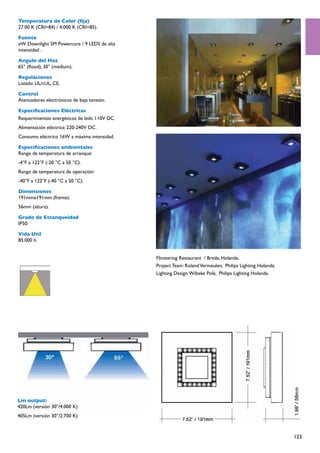

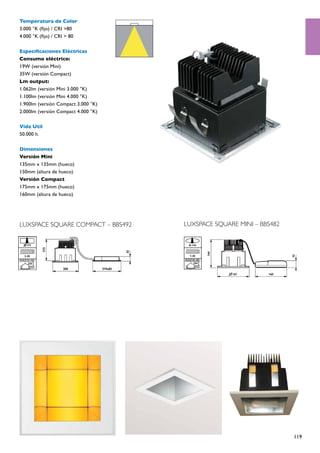

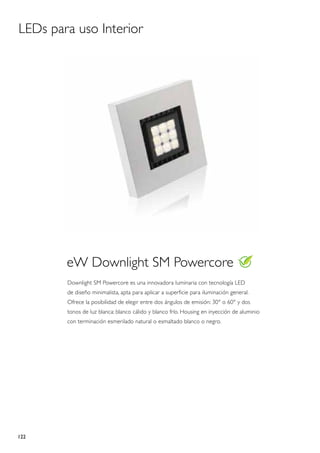

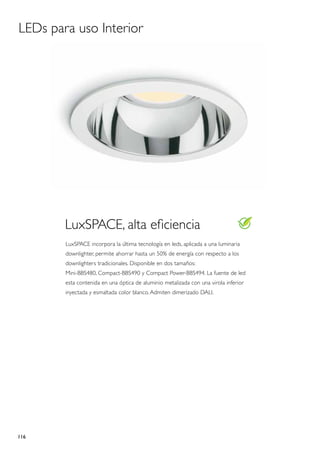

UnicOne LED / 114 LuxSPACE 116 LuxSPACE SQUARE 118 Latina LED 120 eW Downlight 122 FBS970 LED 124
BCS541 / BCX541 SM Powercore

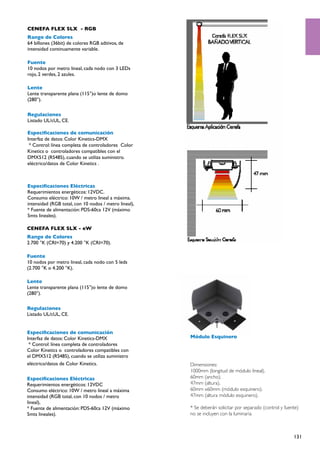

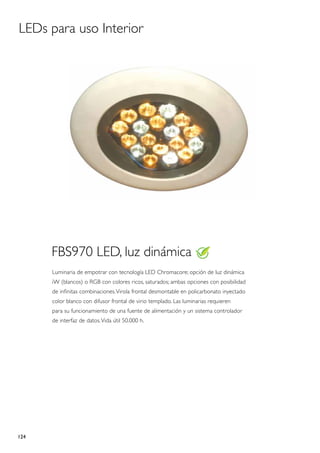

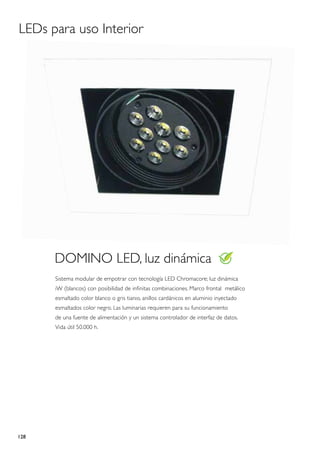

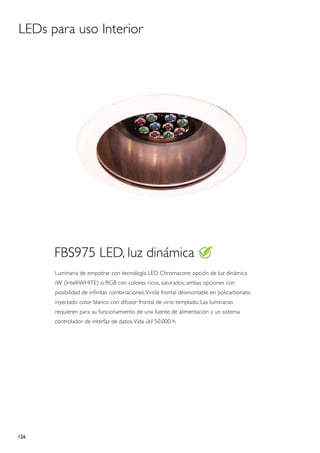

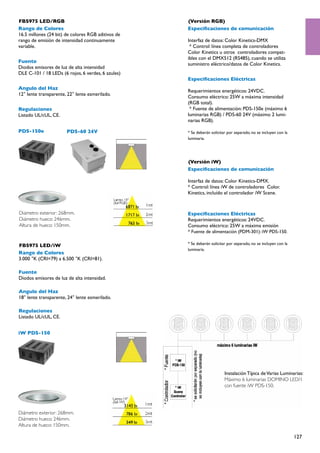

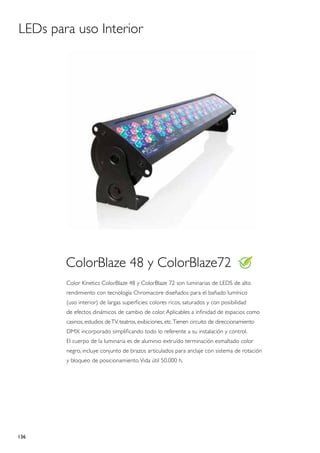

FBS975 LED 126 DOMINO LED 128 CENEFA 130 CENEFA 132 134 ColorBlaze 48 y 136

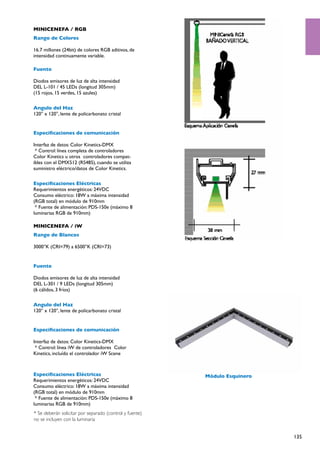

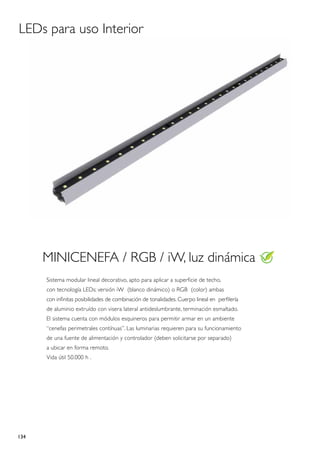

MINICENEFA

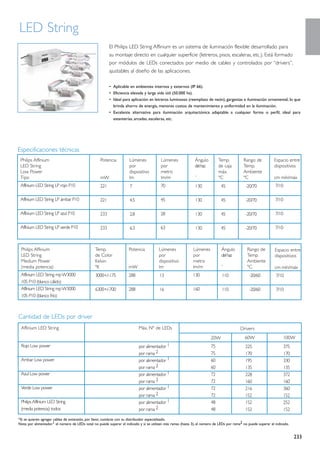

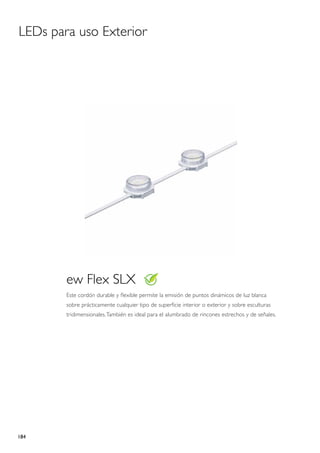

FLEX SLX LEDSTRING ColorBlaze72

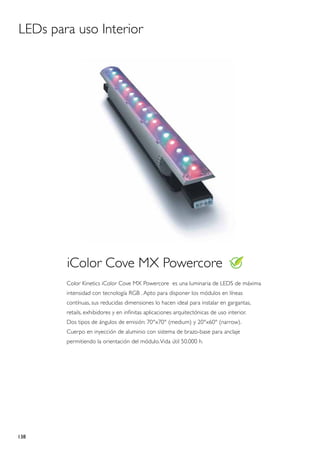

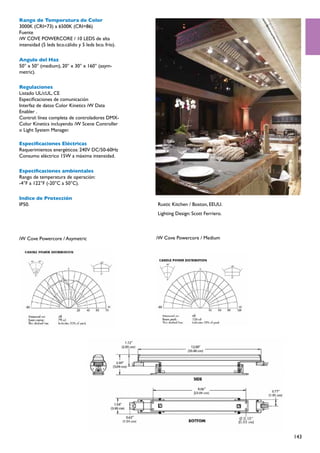

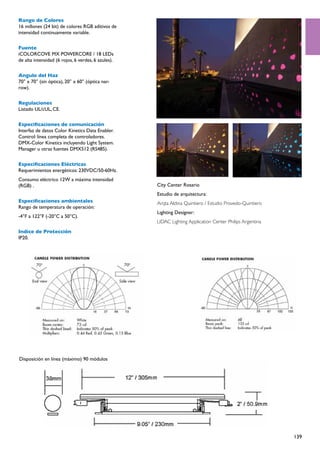

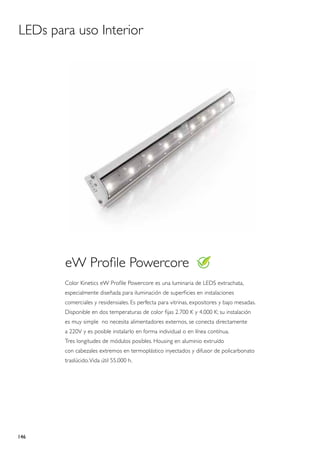

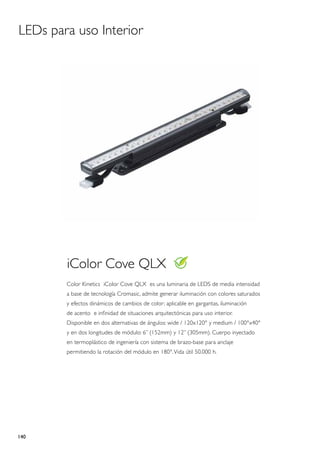

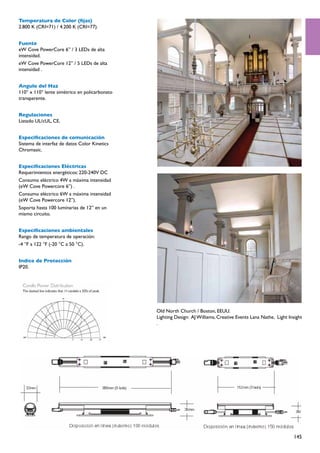

iColor Cove MX 138 iColor Cove QLX 140 iW Cove 142 eW Cove 144 eW Profile 146 TMS-P SLIM / LED, 148

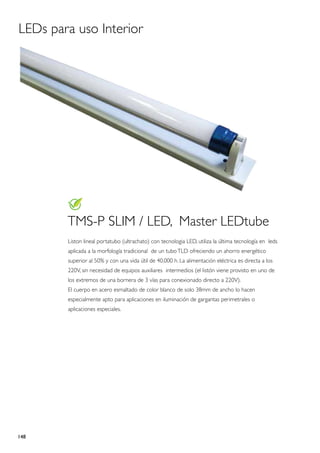

Powercore Powercore Powercore Powercore Master LEDtube
11

13. Hoteles / Entretenimientos / Hospitales
LEDs
para uso
Exterior

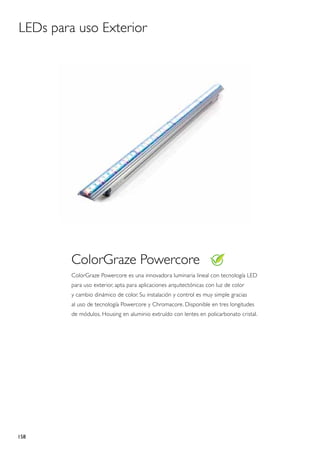

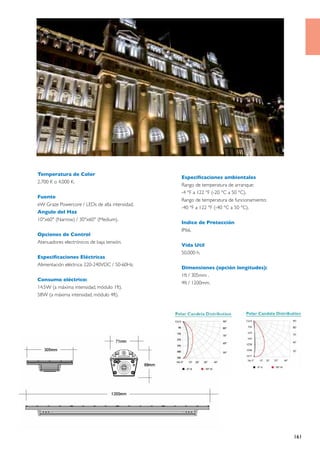

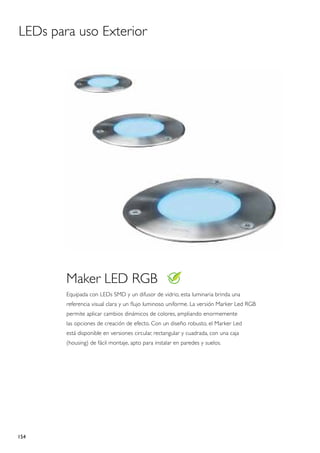

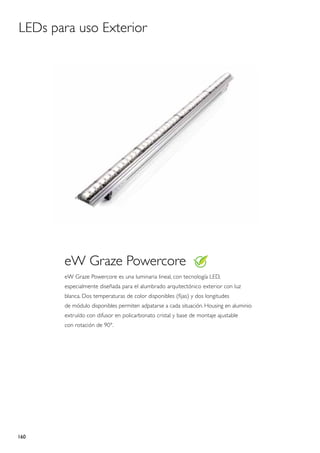

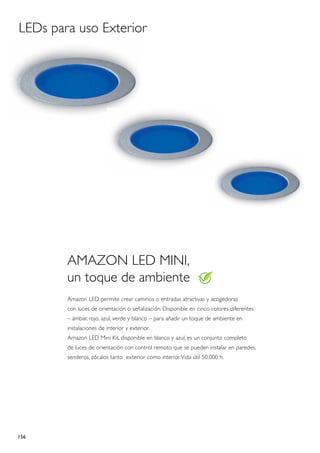

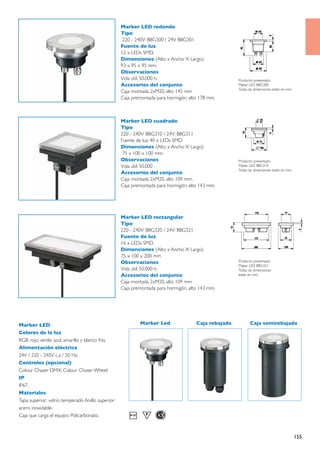

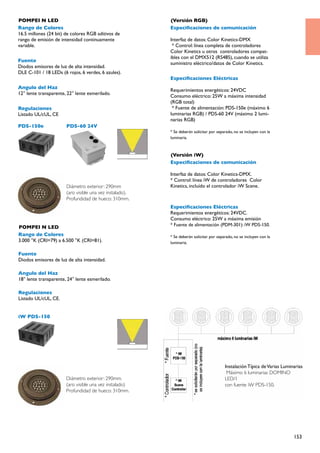

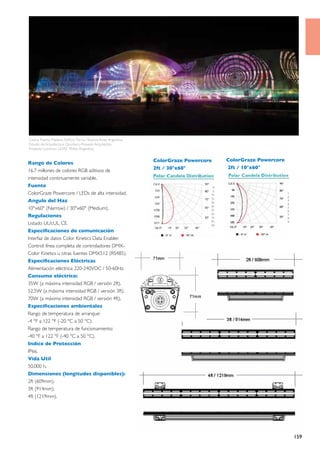

POMPEI N LED 152 Marker LED 154 Amazon LED MINI 156 ColorGraze 158 eW Graze 160
Powercore Powercore

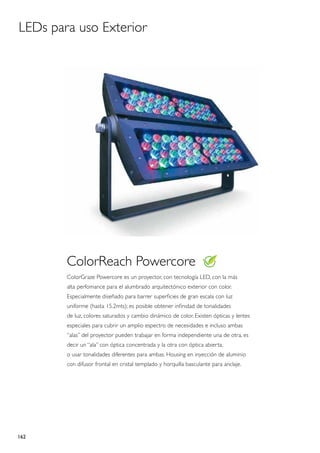

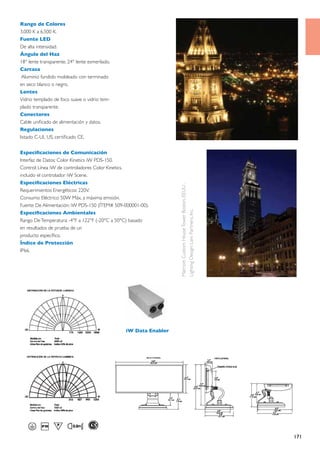

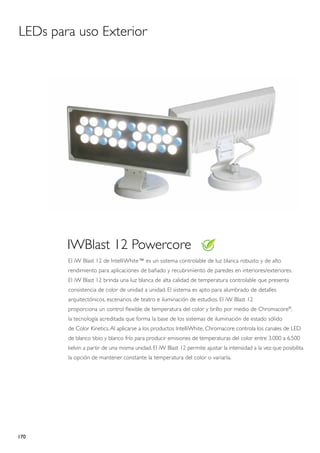

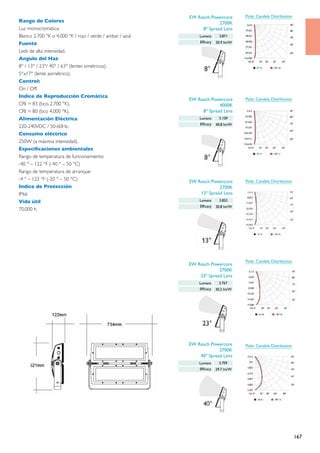

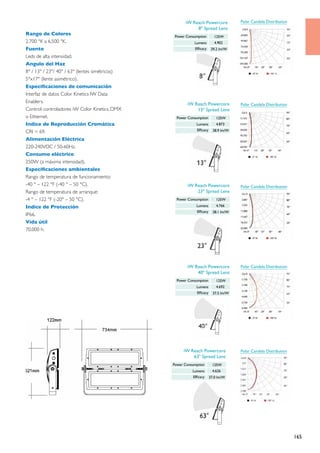

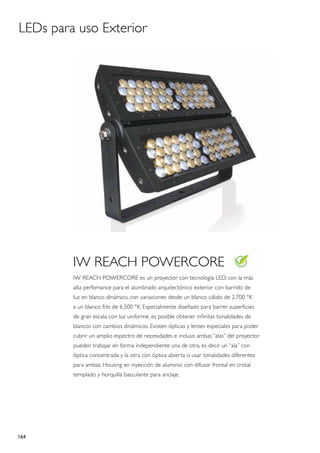

ColorReach 162 IW Reach 164 EW Reach 166 Color Blast 168 Iw Blast 170 EW Blast 172
Powercore Powercore Powercore 12 Powercore 12 Powercore Powercore

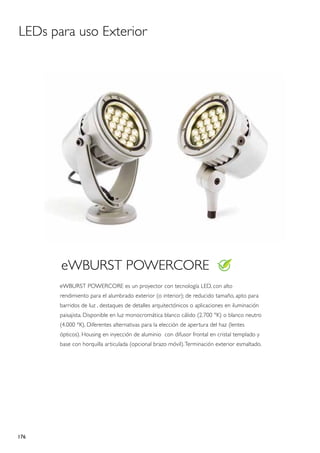

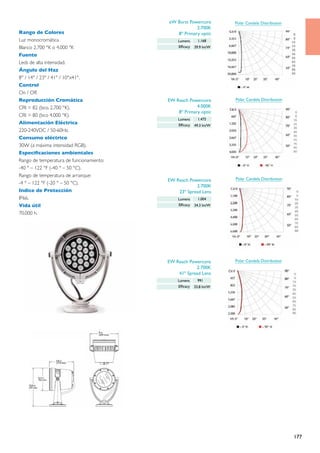

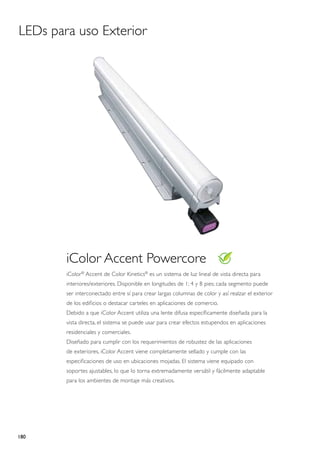

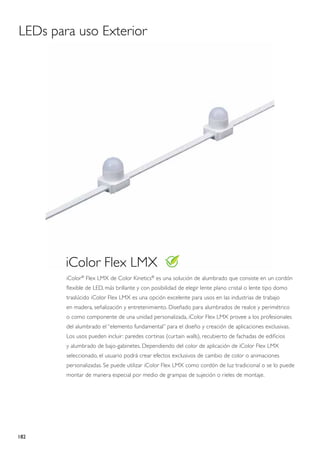

Colorburst 174 eW Burst 176 C-Splash 2 178 I Color Acent 180 iColor Fles LMX 182 ew Flex SLX 184
Powercore Powercore Powercore
Proyectores
para Exterior

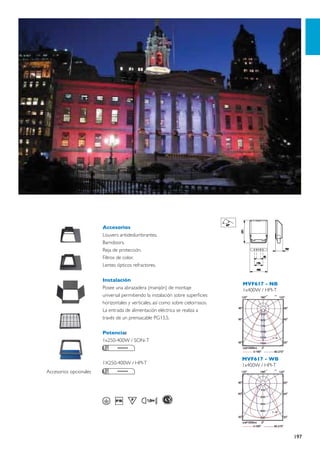

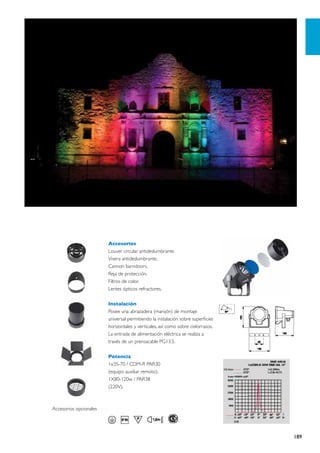

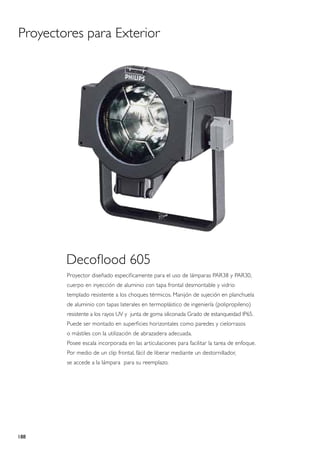

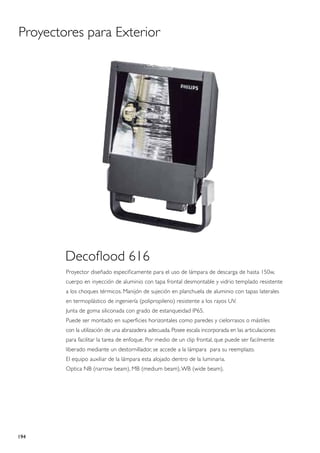

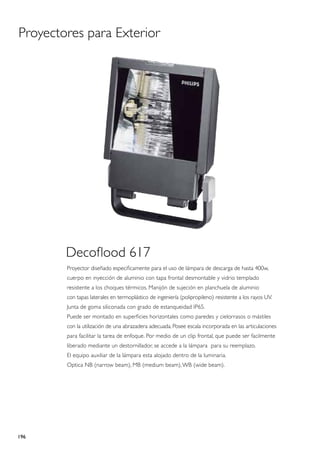

Decoflood 188 Decoflood 190 Decoflood 192 Decoflood 194 Decoflood 196
605 606 607 616 617

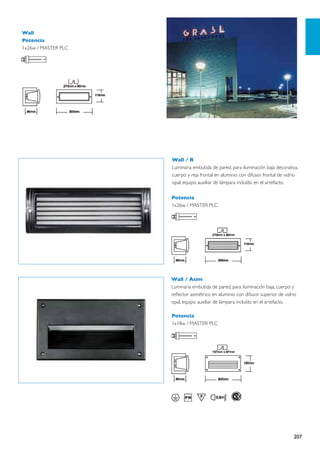

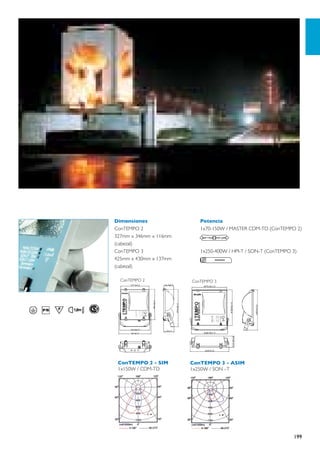

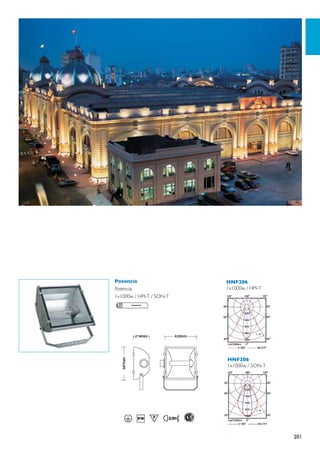

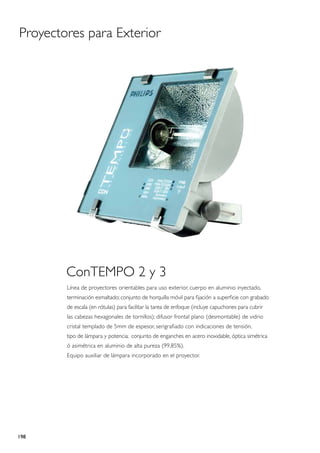

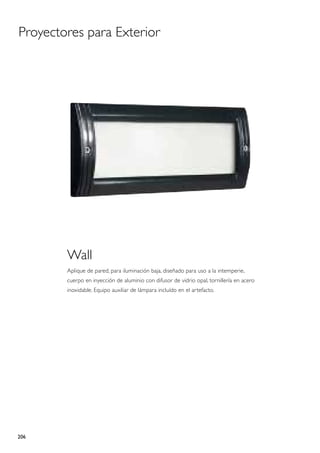

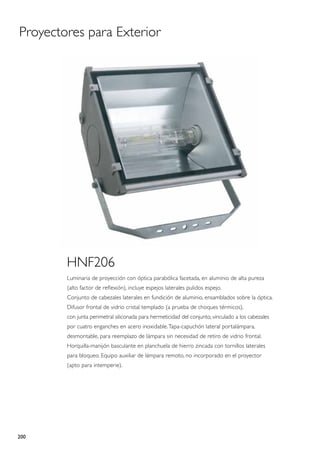

Contempo 2 - 3 198 HNF206 200 Pompei N 202 MiniDecoflood 204 Wall 206
Sistemas de
control para
LEDs

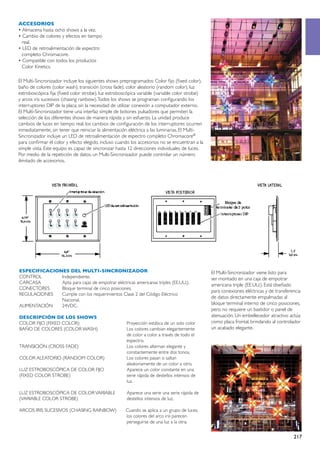

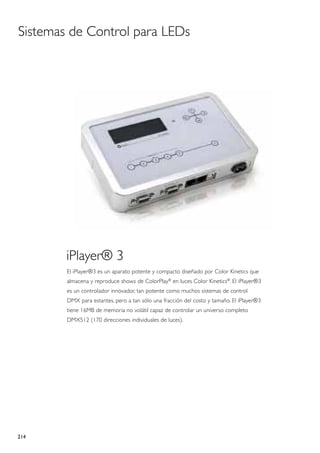

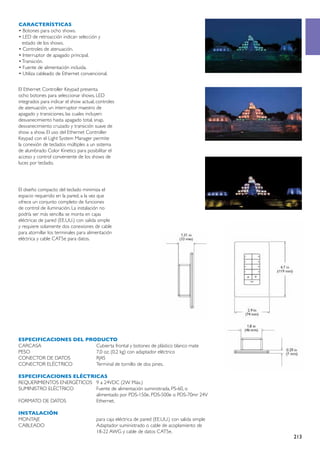

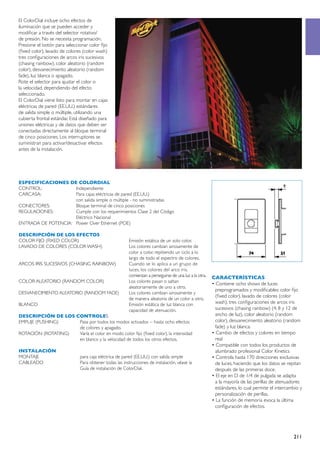

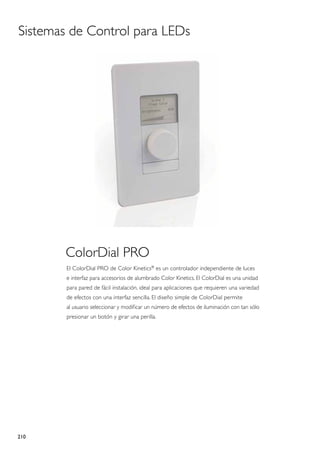

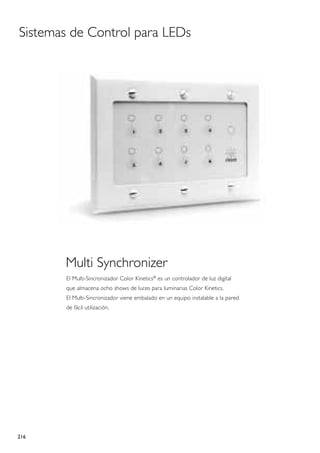

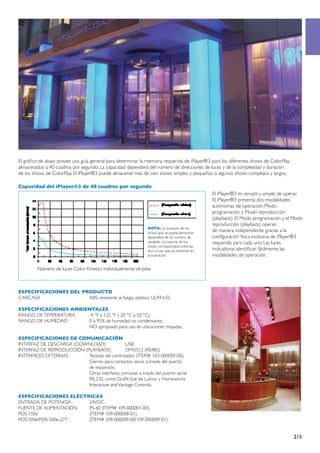

Colordial PRO 210 Ethernet 212 iPlayer 3 214 Multi 216 Light System 218
Controller Keypad Syncronizer Manager LRC9621

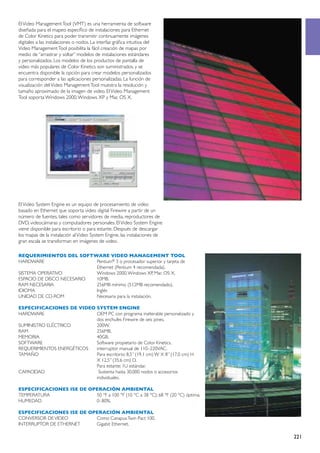

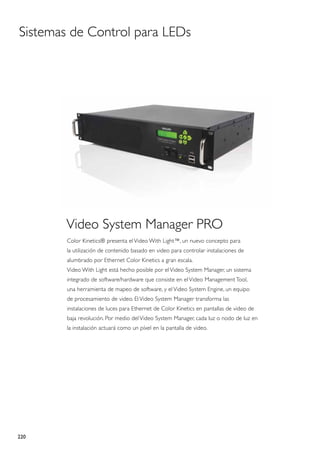

Video System 220
Manager
Lámparas

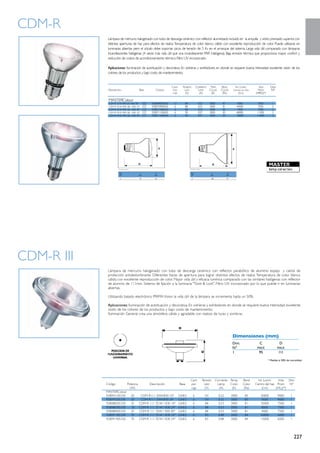

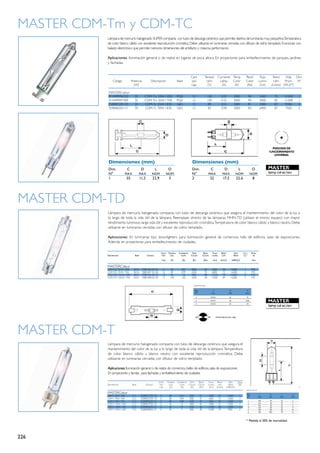

CDM-Tm 226 CDM-TC 226 CDM-TD 226 CDM-T 226 CDM-R 227
12

14. 2011

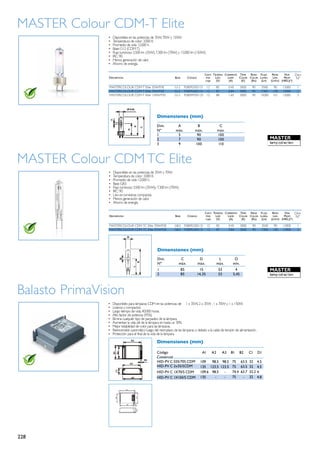

CDM-R 227 CDM-R111 227 CDM-T Elite 228 CDM TC Elite 228 Balasto 228 CDM-R Mini 20W 229
PrimaVision

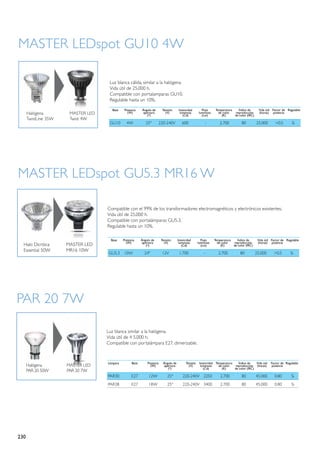

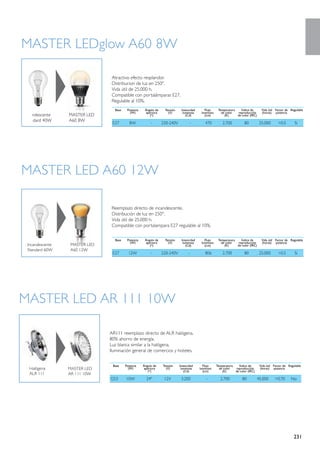

Balasto Electrónico 229 SDW-T 229 MASTER LEDspot 230 MASTER LEDspot 230 PAR 20 7W 230 MASTER LEDglow 231
HID-PrimaVision GU10 4W GU5.3 MR16 W A60 8W
MASTER LED 231 MASTER LED 231 MasterLine ES 232 BrilliantLine 232 ALULine 232 LED String 233
A60 12W AR 111 10W ALR III 12V
13

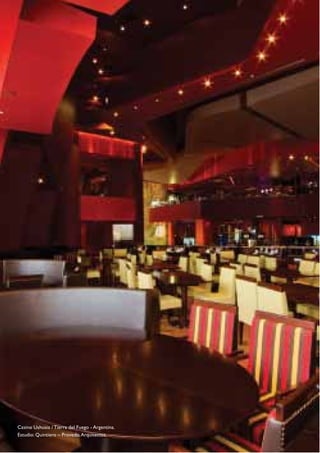

15. Casino Ushuaia / Tierra del Fuego - Argentina.
Estudio: Quintiero – Provedo, Arquitectos.

16. P ROY E C TO R E S INTERIORES
PA R A I L U M I N A C I Ó N
D E E F E C TO S

17. Proyectores Interiores
para Iluminación de Efectos
UnicOne
Con la nueva línea Philips UnicOne usted puede incorporar las luminarias
a la arquitectura interior. Proyectores, colgantes y apliques para iluminación
indirecta con una concepción de formas geométricas simples brindan
un diseño elegante asegurando una máxima armonia visual. Disponible
en diferentes versiones y tamaños, para crear sus propios ambientes
y diseños en aplicaciones generales, acentuación y efectos de iluminación.
16

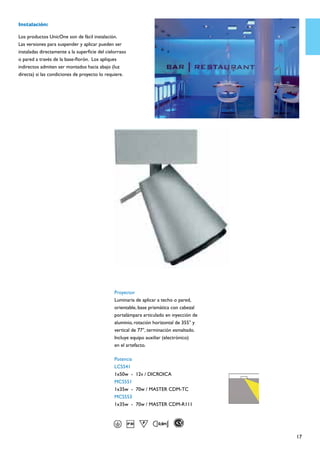

18. Instalación:
Los productos UnicOne son de fácil instalación.
Las versiones para suspender y aplicar pueden ser
instaladas directamente a la superficie del cielorraso
o pared a través de la base-florón. Los apliques
indirectos admiten ser montados hacia abajo (luz
directa) si las condiciones de proyecto lo requiere.
Proyector
Luminaria de aplicar a techo o pared,
orientable, base prismática con cabezal
portalámpara articulado en inyección de
aluminio, rotación horizontal de 355° y
vertical de 77°, terminación esmaltado.
Incluye equipo auxiliar (electrónico)
en el artefacto.
Potencia
LCS541
1x50w - 12v / DICROICA
MCS551
1x35w - 70w / MASTER CDM-TC
MCS553
1x35w - 70w / MASTER CDM-R111
17

19. Proyectores Interiores
para Iluminación de Efectos
LCS541
Brillant Line 50W 24°
MCS551
CDM-TC 70w 36°
MCS553
CDM-R111 35W 10°
18

20. Aplique
Luminaria de aplicar a pared, para
iluminación indirecta ó directa, base
prismática con cabezal portalámpara
en inyección de aluminio, terminación
esmaltado. Incluye equipo auxiliar
(electrónico) en el artefacto.
Opticas
Intensiva (12°), fija.
Media (24°), fija.
Ancha (36°), fija.
(HAL-MR50: 8°, 24°, 36°, 60°).
Potencia
MWG541
1x20w - 35w / MASTER CDM-Tm.
LWG541
1x50w - 12v / HAL-MR50 DICROICA.
LWG541
Brillant Line 50W 24°
Luz directa
Luz indirecta
19

21. Proyectores Interiores
para Iluminación de Efectos

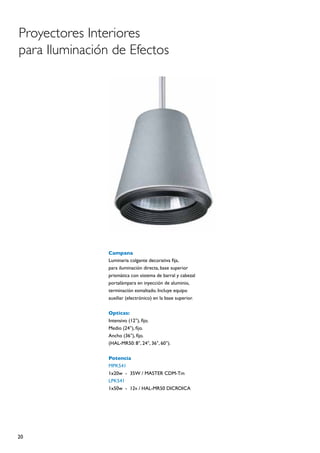

Campana
Luminaria colgante decorativa fija,
para iluminación directa, base superior
prismática con sistema de barral y cabezal
portalámpara en inyección de aluminio,
terminación esmaltado. Incluye equipo
auxiliar (electrónico) en la base superior.
Opticas:
Intensivo (12°), fijo.
Medio (24°), fijo.
Ancho (36°), fijo.
(HAL-MR50: 8°, 24°, 36°, 60°).
Potencia
MPK541
1x20w - 35W / MASTER CDM-Tm
LPK541
1x50w - 12v / HAL-MR50 DICROICA
20

22. LPK541 LPK541
Brillant Line 50W 10° Brillant Line 50W 60°
21

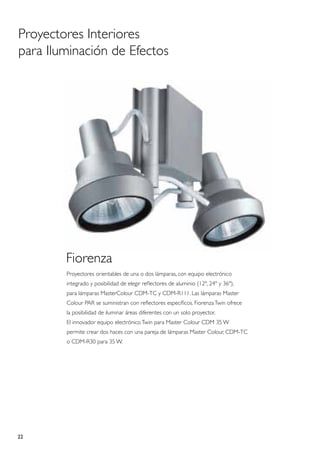

23. Proyectores Interiores
para Iluminación de Efectos
Fiorenza
Proyectores orientables de una o dos lámparas, con equipo electrónico
integrado y posibilidad de elegir reflectores de aluminio (12º, 24º y 36º),
para lámparas MasterColour CDM-TC y CDM-R111. Las lámparas Master
Colour PAR se suministran con reflectores específicos. Fiorenza Twin ofrece
la posibilidad de iluminar áreas diferentes con un solo proyector.
El innovador equipo electrónico Twin para Master Colour CDM 35 W
permite crear dos haces con una pareja de lámparas Master Colour, CDM-TC
o CDM-R30 para 35 W.
22

24. Instalación:
Montaje directo a superficie de techo o pared fijando
la base de la luminaria.
Distancia de seguridad: 0,5 m. Mantenimiento: acceso
directo a lámpara con CDM-R y acceso directo
retirando el vidrio frontal con CDM-TC, reposición
de lámpara desde parte posterior con CDM-R111,
HAL-R111.
MCS703
CDM-R111 35W 10° Fiorenza Twin Circolo
MCS703 (CDM-R111)
LCS703 (HAL-R111 ALULINE)
Aplique
Luminarias de aplicar a techo o pared, orientable, base
prismática con doble cabezal portalámpara articulado
en inyección de aluminio, terminación esmaltado
blanco o gris. Incluye equipo auxiliar electrónico.
Potencia
MCS703 2 x 35W / MASTER CDM-R111
CDM-R111 35W 40° 2 x 50W-12V / HAL-R111 ALULINE
23

25. Proyectores Interiores
para Iluminación de Efectos
Fiorenza Circolo
MCS700 (CDM-R111)
LCS700 (HAL-R111 ALULINE)
Luminarias de aplicar a techo o pared,
orientable, base prismática con cabezal
portalámpara articulado en inyección de
aluminio, terminación esmaltado blanco
o gris. Incluye equipo auxiliar electrónico.
Potencia
1 x 35 - 70W / MASTER CDM-R111
2 x 50W - 12V / HAL-R111 ALULINE
Detalles del producto
Equipo
equipo electrónico para lámparas de
descarga. Transformadores electrónicos para
lámparas halógenas.
Orientación
355º horizontal y 85º vertical, con posibilidad
de ajustar y girar por separado los dos
cabezales sin interferir con el haz del otro.
Material: aluminio.
Color
Gris metálico (próximo a RAL 9006) y blanco
mate (RAL 9010), tiene IP20.
24

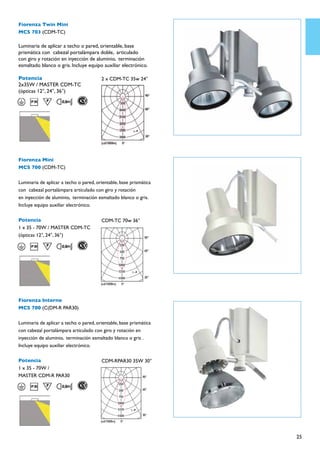

26. Fiorenza Twin Mini
MCS 703 (CDM-TC)
Luminaria de aplicar a techo o pared, orientable, base
prismática con cabezal portalámpara doble, articulado
con giro y rotación en inyección de aluminio, terminación
esmaltado blanco o gris. Incluye equipo auxiliar electrónico.
Potencia 2 x CDM-TC 35w 24°
2x35W / MASTER CDM-TC
(ópticas 12°, 24°, 36°)
Fiorenza Mini
MCS 700 (CDM-TC)
Luminaria de aplicar a techo o pared, orientable, base prismática
con cabezal portalámpara articulado con giro y rotación
en inyección de aluminio, terminación esmaltado blanco o gris.
Incluye equipo auxiliar electrónico.
Potencia CDM-TC 70w 36°
1 x 35 - 70W / MASTER CDM-TC
(ópticas 12°, 24°, 36°)
Fiorenza Interno
MCS 700 (C(DM-R PAR30)
Luminaria de aplicar a techo o pared, orientable, base prismática
con cabezal portalámpara articulado con giro y rotación en
inyección de aluminio, terminación esmaltado blanco o gris .
Incluye equipo auxiliar electrónico.
Potencia CDM-RPAR30 35W 30°
1 x 35 - 70W /
MASTER CDM-R PAR30
25

27. Proyectores Interiores
para Iluminación de Efectos
Monza
Proyectores con reflector de aluminio para lámparas halógenas Plusline
o (con equipo de control integrado) para Mastercolour CDM-T y CDM-TD.
Las versiones Halógena y Mastercolour están provistas de vidrio de protección.
Filtro UV disponible como accesorio. Para montaje directo a superficie,
posibilitan enfoques directos o indirectos, brindan gran versatilidad
para iluminación general y puntual en diferentes tipos de espacios.
26

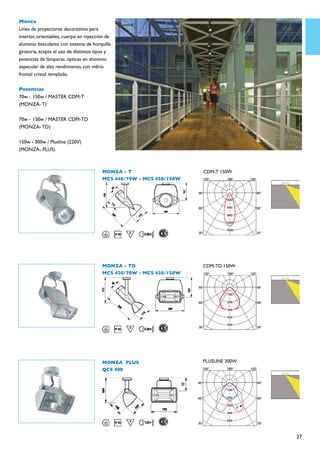

28. Monza
Línea de proyectores decorativos para
interior, orientables, cuerpo en inyección de
aluminio basculante con sistema de horquilla
giratoria, acepta el uso de distintos tipos y
potencias de lámparas; ópticas en aluminio
especular de alto rendimiento, con vidrio
frontal cristal templado.
Potencias
70w - 150w / MASTER CDM-T
(MONZA- T)
70w - 150w / MASTER CDM-TD
(MONZA- TD)
150w - 300w / Plusline (220V)
(MONZA- PLUS)
MONZA - T CDM-T 150W
MCS 440/70W - MCS 450/150W
MONZA - TD CDM-TD 150W
MCS 420/70W - MCS 430/150W
MONZA PLUS PLUSLINE 300W
QCS 400
27

29. Madero Office - Pto Madero / Buenos Aires - Argentina .
Estudio de Arquitectura: Mario Roberto Alvarez y Asociados.
Cliente: RAGHSA.
Asesor Lumínico: Delia Dubra, Arquitecta.

30. S I S T E M A S M O D U L A R E S PA R A
I L U M I N AC I Ó N D E E F E C TO S

31. Sistemas Modulares
para Iluminación de Efectos
Dominó
Sistema modular de luminarias de embutir, orientables, housing en metal
esmaltado color negro con marco inferior plano color blanco o gris titanio
para apoyo en cielorraso, conjuntos interiores de anillos portalámparas,
orientables por sistema cardánico en aluminio inyectado, Admite la elección
de distintos tipos y cantidad de lámparas, de acuerdo a los requerimientos
espaciales de un ambiente, permite lograr diferentes efectos lumínicos.
30

32. Dominó Potencia Mini Dominó Potencia
1-2-3-4 x 35-70W / MASTER CDM-R Par30 1-2-3-4 x1x10-50W/12V MR16 MASTER LEDSpot DIMM
1-2-3-4 x 35-70W / MASTER CDM-R 111 1-2-3-4 x7-50W/220V MASTER LEDSpot MV DIMM
1-2-3-4 x 50W-12V / ALULINE 1-2-3-4 x4-35W/12V MASTER LEDSpot MV DIMM
1-2-3-4 x 11-16W / MASTER LEDSPOT 1-2-3-4x35 / MASTER CDM-R ELITE Mini
PAR30
Dimensiones
Dimensiones 100mm x100mm (hueco MiniDominó/1).
185mm x 185mm (hueco Dominó/1). 100mm x185mm (hueco MiniDominó/2).
185mm x 350mm (hueco Dominó/2). 100mm x268mm (hueco MiniDominó/3).
185mm x 515mm (hueco Dominó/3). 100mm x350mm (hueco MiniDominó/4).
185mm x 685mm (hueco Dominó/4). 180mm x180mm (hueco MiniDominó/4C).
350mm x 350mm (hueco Dominó/4C). H=120mm (altura de hueco).
H=175mm (versión CDM-R).
H=115mm (versión Aluline).
Mini Dominó
Luminaria “mini” de embutir orientable, housing en metal
esmaltado color negro con marco inferior plano color
blanco o gris titanio para apoyo en cielorraso, conjuntos
interiores de anillos portalámparas, orientables por
sistema cardánico en aluminio inyectado.
MASTER LEDSPOT PAR30
MR16 MASTER
LEDSpot DIMM
MASTER LEDSPOT PAR30
31

33. Sistemas Modulares
para Iluminación de Efectos
Dominó Plafon
Luminaria de aplicar a techo, orientable, cuerpo prismástico en metal
esmaltado con marco inferior plano color blanco o gris titanio,
conjuntos interiores de anillos portalámparas, orientables por sistema
cardánico en aluminio inyectado en color negro.
Potencia
1-2-3-4x50W-12V /ALULINE
1-2-3-4x35-70W / MASTER CDM-R111
(con balasto electrónico)
1-2-3-4 x 11-16W / MASTER LEDSPOT PAR30
Dimensiones
230mm x 230mm (DominóPlafón/1).
230mm x 386mm (Dominó Plafón/2).
230mm x 548mm (Dominó Plafón/3).
230mm x 710mm (Dominó Plafón/4).
385 mm x 385 mm (Dominó Plafón Cuadrado/4).
H = 100mm (versión ALULINE).
H = 210mm (versión CDM-R111).
32

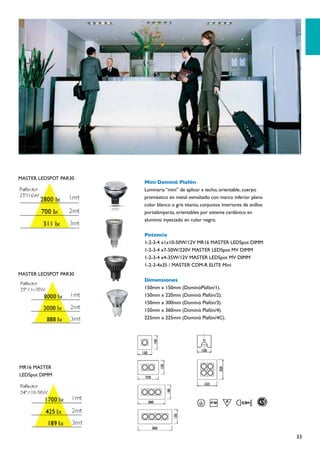

34. MASTER LEDSPOT PAR30
Mini Dominó Plafón
Luminaria “mini” de aplicar a techo, orientable, cuerpo
prismástico en metal esmaltado con marco inferior plano
color blanco o gris titanio, conjuntos interiores de anillos
portalámparas, orientables por sistema cardánico en
aluminio inyectado en color negro.
Potencia
1-2-3-4 x1x10-50W/12V MR16 MASTER LEDSpot DIMM
1-2-3-4 x7-50W/220V MASTER LEDSpot MV DIMM
1-2-3-4 x4-35W/12V MASTER LEDSpot MV DIMM
1-2-3-4x35 / MASTER CDM-R ELITE Mini
MASTER LEDSPOT PAR30
Dimensiones
150mm x 150mm (DominóPlafón/1).
150mm x 220mm (Dominó Plafón/2).
150mm x 300mm (Dominó Plafón/3).
150mm x 360mm (Dominó Plafón/4).
225mm x 225mm (Dominó Plafón/4C).
MR16 MASTER
LEDSpot DIMM
33

35. Sistemas Modulares
para Iluminación de Efectos
Dominó C
Luminaria colgante, orientable, estructura tipo parrilla en metal esmaltado
blanco o gris titanio, con sistema de tensores en acero y base superior
metálica (portatransformadores) para anclaje a cielorraso, conjuntos de anillos
portalámparas orientables por sistema cardanicon en aluminio inyectado.
Potencia
3 - 4 x 50W - 12V/ALULINE
Dimensiones (altura parrilla)
191 mm x 465 mm (Dominó/C/3).
191 mm x 619 mm (Dominó/C/4L).
345 mm x 311 mm (Dominó/C/4).
H = 40mm
34

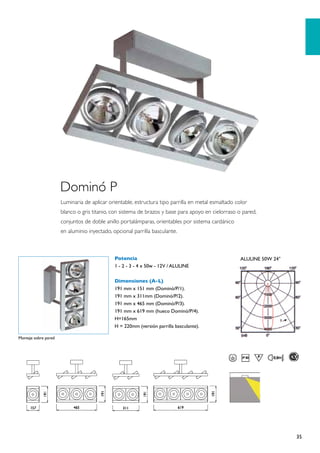

36. Dominó P
Luminaria de aplicar orientable, estructura tipo parrilla en metal esmaltado color
blanco o gris titanio, con sistema de brazos y base para apoyo en cielorraso o pared,
conjuntos de doble anillo portalámparas, orientables por sistema cardánico
en aluminio inyectado, opcional parrilla basculante.
Potencia ALULINE 50W 24°
1 - 2 - 3 - 4 x 50w - 12V / ALULINE
Dimensiones (A-L)
191 mm x 151 mm (Dominó/P/1).
191 mm x 311mm (Dominó/P/2).
191 mm x 465 mm (Dominó/P/3).
191 mm x 619 mm (hueco Dominó/P/4).
H=165mm
H = 220mm (versión parrilla basculante).
Montaje sobre pared
35

37. Sistemas de LEDs
SLIM 1-2-3-4 / LED PAR30
SLIM PAR30 LED, es una nueva línea de luminarias modulares con tecnología
MasterLED PAR30, de aplicar, apta para lograr efectos lumínicos de acentuación
en espacios de oficinas, comercios, hoteles; reemplaza a las tradicionales fuentes
incandescentes halógenas PAR30 de 75W. El diseño del housing ultrachato
de la luminaria da una nueva imagen visual a los espacios con alternativas de
terminación superficiales en color blanco o gris acero.
36

38. SLIM 1-2-3-4 / LED
Provisto de anillos portalámparas orientables por sistema
cardánico.
La instalación es muy simple, viene provista de resortes
laterales en acero templado de accionamiento manual para
ajuste al cielorraso (sin necesidad de herramientas).
La tecnología de las lámparas MasterLed PAR30, tienen una
vida útil de 45.000 h, su conexionado es directo a 220V sin
necesidad de equipo auxiliar.
Potencia:
1x11W / E27 Master LEDSPOT PAR30 2.700 K 25°
1x16W / E27 MasterLEDSPOT PAR30 2.700 K 25°
Dimensiones:
SLIM 1 / LED
180mm x 180mm (marco frontal).
150mm (diámetro de hueco).
SLIM 2 / LED
180mm x 333mm (marco frontal).
150mm x 300mm (hueco).
SLIM 3 / LED
180mm x 490mm (marco frontal).
150mm x 460mm (hueco).
SLIM4 / LED
333mm x 333mm (marco frontal).
300mm x 300mm (hueco).
37

40. E M B U T I D O S O R I E N TA B L E S
PA R A I L U M I N A C I Ó N
D E E F E C TO S

41. Embutidos Orientables
para Iluminación de Efectos
Línea QBS/LED - QBS/CDM-R Mini
Luminarias embutidas fijas u orientables para iluminación directa, con posibilidad
de elección de lámpara recedida con bafle profundo o al ras de cielorraso,
Aptos para lámpara Master LEDSpot o Master CDM-R Mini; cuerpo en metal,
terminación esmaltado blanco (opcional acero esmerilado y laqueado), con
sistema de flejes laterales en acero templado para enganche a cielorraso.
40

42. QBS/LED 603 – QBS/LED 604 - QBS/LED 605 – QBS/LED 606
Esta línea tradicional de luminarias QBS introduce hoy la
nueva tecnología de lámparas con LEDs, perfectamente
adaptables a estos artefactos y con todas las ventajas de
esta nueva generación de luz; de 4W, 7W y 10W en color
de luz cálida, con una vida útil de 25.000 h (10-50W),
40.000 h (7-50W) y 25.000 h (4W)
QBS/CDM-R ELITE Mini
La misma línea QBS puede utilizar la innovadora lámpara
Master CDM-R Mini, de tan solo 50mm , con todas las
cualidades de una Master Colour: excelente reproducción
cromática (>87), alto flujo luminoso, elevada vida útil
(12.000 h) con un ahorro de consumo del 60% con
respecto a una lámpara halógena. Requiere de un equipo
auxiliar electrónico.
Potencia:
1x10-50W/12V MR16.
MASTER LEDSpotLV DIMM.
Reflector 24°.
2.700 °K.
Intensidad Luminosa: 1.700cd.
Zócalo GU5.3.
1x7-50W/220V.
MASTER LEDSpot MV DIMM. Dimensiones:
Reflector 25°. QBS603 / hueco 60mm (diámetro).
2.700 °K. QBS604 / hueco 70mm (diámetro).
Intensidad Luminosa: 1.300cd. QBS605 / hueco 85mm (diámetro).
Zócalo GU-10. QBS606 / hueco 80mm (diámetro).
1x4-35W/12V.
MASTER LEDSpot MV DIMM.
Reflector 25°.
2.700 °K.
Intensidad Luminosa: 600cd.
Zócalo GU-10.
1x35 / MASTER CDM-R ELITE Mini.
Reflector ( 10 °, 25°, 40°).
3.000 °K.
Intensidad Luminosa: 8000cd (25°).
Zócalo GX-10.
Equipo auxiliar electrónico.
41

43. Embutidos Orientables
para Iluminación de Efectos
Línea FLASH, con MasterLED
Línea FLASH , luminarias de embutir para iluminación focalizada, fijas u
orientables , aptas para lámparas Master LEDSPOT o Master CDM-R Mini,
cuerpo en aluminio terminación esmaltado con sistema de anclaje a cielorraso
incorporado. Aptas para dimmerizar (versión Master LedSPOT).
42

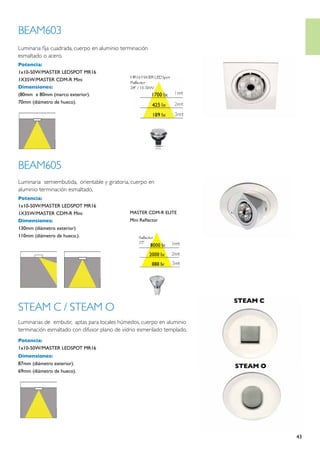

44. BEAM603
Luminaria fija cuadrada, cuerpo en aluminio terminación
esmaltado o acero.
Potencia:
1x10-50W/MASTER LEDSPOT MR16
1X35W/MASTER CDM-R Mini
Dimensiones:
(80mm x 80mm (marco exterior).
70mm (diámetro de hueco).
BEAM605
Luminaria semiembutida, orientable y giratoria, cuerpo en
aluminio terminación esmaltado.
Potencia:
1x10-50W/MASTER LEDSPOT MR16
1X35W/MASTER CDM-R Mini MASTER CDM-R ELITE
Dimensiones: Mini Reflector
130mm (diámetro exterior)
110mm (diámetro de hueco.).
STEAM C
STEAM C / STEAM O
Luminarias de embutir, aptas para locales húmedos, cuerpo en aluminio
terminación esmaltado con difusor plano de vidrio esmerilado templado.
Potencia:
1x10-50W/MASTER LEDSPOT MR16 STEAM C C
STEAM
Dimensiones:
87mm (diámetro exterior).
STEAM O
69mm (diámetro de hueco).
43

45. Embutidos Orientables
para Iluminación de Efectos
Circle/185 – Circle/135
Luminaria de embutir para iluminación directa, especialmente diseñada para luz
de efecto; aro frontal desmontable en policarbonato inyectado color blanco
con anillo estructural interior en aluminio inyectado para fijación a cielorraso;
sistema de aros centrales cardánicos (en aluminio inyectado color negro)
con lámpara recedida y bafle ranurado antideslumbrante. Balasto auxiliar
electrónico. CIRCLE /185, incluye conjunto de brazos con bandeja superior
portabalasto, incorporada a la luminaria.
CIRCLE /135, incluye bandeja portabalasto remoto, para montaje sobre cielorraso.
44

46. Dimensiones:
210mm (diámetro virola exterior).
185mm (diámetro de hueco).
Potencia:
1x35-70W/CDMR111/CDMR-PAR30
(alternativa ALULINE 50W-12V).
1-2-3-4 x 11-16W / MASTER LEDSPOT PAR30
LEDSPOT-PAR30
(25°)
CDMR-111
(10°, 24°,40°)
CDMR-PAR30
(10°, 30°,40°)
ALULINE
(8°, 24°) CIRCLE/185 CIRCLE/135
equipo montado sobre la luminaria. equipo en bandeja remoto.
185mm (CDMR-111). 135mm (CDMR-111).
225mm (CDMR-PAR30). 175mm (CDMR-PAR30).
Esquema despiece
Esquema despiece
45

47. Embutidos Orientables
para Iluminación de Efectos
Fugato N
Luminaria embutida-semiembutida, orientable, cuerpo móvil (rotación y giro)
en forma de codo, en inyección de aluminio, terminación esmaltado color
blanco o gris, difusor frontal plano desmontable en vidrio templado serigrafiado,
reflector interior estampado en aluminio anodizado. Equipo auxiliar de lámpara
en bandeja remoto, opcional balasto standard o electrónico.
46

48. Luminaria diseñada para iluminación directa
de efecto, sobre planos verticales de paredes,
planos de piso o enfoques a objetos
para destaque.
Dimensiones:
Admite tambien montajes en paredes,
190mm (marco exterior). permitiendo proyectar luz en forma indirecta.
175mm (diámetro de hueco).
Potencia:
1x35-70-150w / MASTER CDM-T
MASTER CDM-T 150W °
47

49. Embutidos Orientables
para Iluminación de Efectos
Square N / WW
Luminarias de embutir tipo wallwasher diseñadas para bañado de planos
verticales o focalizaciones; estructura en metal esmaltado con virola
inferior en aluminio inyectado, esmaltada color blanco, reflector asimétrico
antideslumbrante, de bajo brillo, en aluminio especular de alta pureza
con sistema de horquilla interior móvil, incluye disipador térmico aletado
en aluminio con el alojamiento del portalámpara.
Opcional balasto standard o electrónico en bandeja auxiliar remoto.
48

50. Potencia:
1x50w-12v / ALULINE (8°, 24°)
1x35-70w / MASTER CDM-T
1x35-70w / MASTER CDM-R PAR30
(10°, 30°, 40°)
1 x 11-16W / MASTER LEDSPOT
PAR30
Dimensiones:
205mm (diámetro virola).
183mm (diámetro hueco).
200mm (altura total aprox.).
Versión CDM-T
Versión ALULINE
Versión CDM-R/PAR30
LEDSPOT/PAR30
49

52. EMBUTIDOS PA R A
ILUMINACIÓN GENERAL

53. Embutidos para
Iluminación General
Latina FBH022
Luminaria de embutir tipo downlight, marco frontal cuadrado en inyección de aluminio
terminación esmaltado con puente estructural metálico; pantalla reflectora estampada
metalizada brillante; difusor frontal plano de vidrio cristal templado con marco rebatible.
Equipo auxiliar remoto en caja cerrada (tapa y contratapa). Balasto electrónico o standard.
Opcional con equipo auxiliar de emergencia (versión AP).
52

54. Potencia 2 x 26W/PLC
2x26W / MASTER PL-C
2X18W / MASTER PL-C
Zócalo G24d-3
Zócalo G24q-3 (emergencia / BE)
Detalle de espacio a preveer en cielorraso.
53

55. Embutidos para Iluminación General
FBS900L
Luminaria fija de embutir en cielorrasos para dos o tres lámparas fluorescentes compactas;
estructura en acero galvanizada, reflector interno en aluminio de alta pureza; aro exterior en ABS
inyectado color blanco con louver radial doble parabólico, antideslumbrante, en policarbonato
metalizado plata. Disponible con balasto auxiliar standard o electrónico.
Opcional en versión AP (equipo de emergencia autónomo permanente para una lámpara).
www.luz.philips.com
Potencia 3 x 26W/PLC
2 x 26W / MASTER PL-C
3 X26w / MASTER PL-C
Dimensiones
276mm (diámetro hueco).
Zócalo G24d-3.
Zócalo G24q-3 (emergencia / BE).
FBS901L (versión plafón)
54

56. FBS900 B
Luminaria fija de embutir en cielorrasos para dos o tres lámparas fluorescentes compactas; estructura
en chapa de acero galvanizada, reflector interno en aluminio de alta pureza; aro exterior en ABS
inyectado color blanco con bafle parabólico antideslumbrante, en policarbonato metalizado plata y
difusor plano opal. Disponible con balasto auxiliar standard o electrónico.
Opcional en versión AP (equipo de emergencia autónomo permanente para una lámpara).
Potencia 3 x 26W/PLC
2 x MASTER PL-C 26W
3 x MASTER PL-C 26W
Zócalo G24d-3
Zócalo G24q-3 (emergencia / BE)
FBS901B (versión plafón)
55

57. Embutidos para Iluminación General
FBH020
Luminaria de embutir tipo downlight, marco frontal circular en aluminio terminación esmaltado
con puente estructural metálico; pantalla reflectora estampada, metalizada brillante; difusor (opcional)
frontal plano de vidrio cristal templado serigrafiado. Equipo auxiliar de lámparas remoto alojado
en caja (con tapa y contratapa). Balasto standard o electrónico. Opcional en versión AP con equipo
de emergencia autónomo permanente para una lámpara.
www.luz.philips.com
Potencia FBH020
2x26W / MASTER PL-C 2x26w PLC
Zócalo G24d-3
Zócalo G24q-3 (emergencia / BE)
2x18W / MASTER PL-C
Foto (detalle) luminaria con difusor de vidrio
serigrafiado (opcional).
Zócalo G24d-2
Zócalo G24q-2 (emergencia / BE)
Dimensiones en mm
Detalle de espacio a preveer en cielorraso.
56

58. FBS007
Luminaria de embutir, tipo downlight, cuerpo reflector
profundo con bafle antideslumbrante facetado
en policarbonato metalizado plata, virola perimetral
inferior blanca de ajuste a cielorraso, sistema de puente
interior metálico con flejes laterales en acero templado
para enganche a cielorraso. Balasto electrónico
o standard. Opcional con equipo de emergencia
autónomo permanente (versión AP).
Potencia: FBS007
2x26W / MASTER PL-C 2x26w PLC
Zócalo G24d-3
Zócalo G24q-3 (emergencia / BE)
2x18W / MASTER PL-C
Zócalo G24d-2
Zócalo G24q-2 (emergencia / BE)
57

59. Embutidos para Iluminación General
MBS970
Luminaria fija de embutir para lámpara de mercurio
halogenado; estructura en acero galvanizada, reflector
interno en aluminio de alta pureza; aro exterior
desmontable en ABS color blanco, difusor plano serigrafiado.
Disponible con balasto auxiliar standard o electrónico,
en bandeja remoto.
Potencia MBS970
1 x 35-70-150W / MASTER CDM-T 1x150W / CDM-T
MBS975
Luminaria fija de embutir para lámpara de mercurio
halogenado de doble contacto; estructura en acero
galvanizada, reflector interno en aluminio de alta pureza;
aro exterior desmontable en ABS color blanco, difusor
de vidrio cristal plano serigrafiado. Disponible con balasto
auxiliar standard ó electrónico en bandeja auxiliar.
MBS975
1x150W / MHN-TD
Potencia
1 x 70-150W / MASTER
CDM-TD / MHN-TD
58

60. FBS970
Luminaria fija de embutir para lámpara fluorescente
compacta; estructura en acero galvanizada, reflector
interno en aluminio de alta pureza; aro exterior
desmontable en ABS color blanco. Balasto electrónico
o standard. Opcional con equipo de emergencia autónomo
permanente (versión AP).
Potencia FBS970
1 x 26W / MASTER PL-C 1x26W / PLC
Zócalo G24d-3
Zócalo G24q-3 (emergencia / BE)
FBS975
Luminaria fija de embutir para lámpara fluorescente
compacta; estructura en acero galvanizada, reflector interno
en aluminio de alta pureza; aro exterior desmontable
en ABS color blanco. Balasto electrónico o standard.
Opcional con equipo de emergencia autónomo
permanente (versión AP).
Potencia
FBS975
2 x 26W / MASTER PL-C 2x26W / PLC
Zócalo G24d-3
Zócalo G24q-3 (emergencia / BE)
59

61. Embutidos para Iluminación General
FBS672 / MBS675
Luminaria fija de embutir para lámpara fluorescente compacta (FBS672) y
mercurio halogenado (MBS675) estructura en acero galvanizada, reflector
interno en aluminio de alta pureza; aro exterior y central en inyección de
aluminio, esmaltado.
Difusor de vidrio templado cristal serigrafiado (MBS675) o esmerilado
(FBS672).
Disponible con balasto auxiliar standard o electrónico en bandeja auxiliar.
www.luz.philips.com
Potencia MBS675 1x150W MHN-TD FBS672 2x26W PLC
1 x 70 - 150W / MASTER CDM-TD / MHN-TD
60

62. EUROSTAR / PLC / MHN-TD
Luminaria de embutir, fija, virola inferior ranurada antideslumbrante, en inyección
de aluminio, terminación esmaltado color blanco, óptica de alto rendimiento
en aluminio con difusor plano de vidrio satinado templado. Sistema de flejes
laterales en acero templado para anclaje a cielorraso. Disponible con balasto
auxiliar standard o electrónico.
Opcional en versión AP (equipo auxiliar de emergencia autónomo
permanente para 1 lámpara).
Dimensiones: Potencia
230mm (marco frontal). (EUROSTAR / PLC)
210mm (diámetro de hueco). 1 x 26W / MASTER PL-C
Zócalo G24d-3.
Zócalo G24q-3 (emergencia / BE).
Potencia
(EUROSTAR / MHN-TD)
1 x 70 - 150W
MASTER CDM-TD / MHN-TD
61

63. Embutidos para
Iluminación General
EcoFIX
TBS260 N
Sistema de luminarias de embutir, especialmente diseñadas para tubo TL5
de 16mm de diámetro, en dos versiones de longitudes, 600mm y 1.200mm;
adaptables a cielorrasos modulares o tipo Durlock.
Cuerpo en metal esmaltado de 55mm de altura, con óptica: louver OLC-C6,
en aluminio especular de alta pureza, con tecnología 3D OLC (máximo control
de la luminancia en cualquier plano vertical respondiendo a las últimas normativas
Europeas).
Disponible en versión rectangular (para 2 lámparas lineales de 28-54w/TL5)
o versión cuadrada (para 3-4 lámparas de 14-24w/TL5).
62

64. Louver ECOFIX- C6
Tecnología OLC
Omni-directional
Luminance
Control Optics
Light Output Ratio’s (LOR): 71%
C6 optic:
UGR class 19 (<1.000 cd/m2 at 65°)
Fresnel Superior
• Máxima eficiencia
Superficie 3D
• Máximo control
de brillo
• Máxima uniformidad
Lamela cóncava
• Máximo control de brillo
• Máxima eficiencia
TBS260 N
4x13W=14W/TL5/TL5 HE ECO
Dimensiones (exteriores):
605mmx605mm (13W=14w-24W).
300mmx1.200mm (25W=28W-50=54W).
55mm (altura).
TBS260 N
Dimensiones (hueco):
2x25W=28W/TL5 HE ECO
580mmx580mm (13W=14W-24W).
280mmx1.180mm (25W=28W-50W=54W).
Potencia
4x13W=14W/TL5 HE ECO
4x24W=/TL5
2X25=28W/TL5 HE ECO
2X50=54W TL5 HO ECO
63

65. Embutidos para
Iluminación General
TBS165 - C6
TBS165 es una gama de luminarias modulares de Philips diseñadas para techos de
modulaciones estándar de perfil visto. Combinando un equipo de alta frecuencia
con lámparas MASTER TL5 propicia un sustancial ahorro de energía en sustitución
de las versiones electromagnéticas standards.
Disponible en dos configuraciones, cuadrada y rectangular, ambas con una
altura de solo 55 mm y provista de un marco ultra plano, pueden usarse para
iluminación general en oficinas, colegios y comercios. TBS165 es ligera de peso e
incluye conector externo para simplificar la instalación.
64

66. Louver antideslumbrante C6-OLC (con tecnología OLC,
máximo control omnidireccional del deslumbramiento) en
aluminio especular de alta pureza, limitadores transverasles
con diseño 3D.
Potencia:
4x13w = 14w/Master TL5 HE-ECO
2x25w = 28w/Master TL5 HE-ECO
Dimensiones:
605mm x605mm (versión 4 tubos).
300mm x 1214mm (versión 2 tubos)
55mm (altura).
Fresnel Superior
• Máxima eficiencia
Superficie 3D
• Máximo control
de brillo
• Máxima uniformidad
Lamela cóncava
• Máximo control de brillo
• Máxima eficiencia
Tecnología OLC
Omni-directional
Luminance
Control Optics
65

67. Línea de Embutir
OFFICE START / Master LEDTube
Luminaria de embutir para tubo lineal con tecnología LED; Master LEDtube,
mantiene la misma morfología de un tubo TLDofreciendo un ahorro energético
superior al 50% y con una vida útil de 30.000 h. La alimentación eléctrica del tubo
es directa a 220V sin necesidades deequipos auxiliares.
Poseen una reproducción cromática (CRI) superior a 85 yestán disponibles
en dos temperaturas de color: 4.000 ºK y 6.500 ºK.
66

68. La línea OFFICE START esta diseñada específicamente para la
iluminación de espacios de oficinas, donde se requiere como cualidad
principal el control del deslumbramiento directo y evitar brillos
molestos sobre los planos verticales de las pantallas de PC; esto se
traduce en alto confort visual.
Dimensiones (marco exterior):
605mm x 605mm (versión PLL).
300mm x 121mm versión TLD).
Dimensiones (hueco):
280mm x 1.195mm (2x36W / TLD).

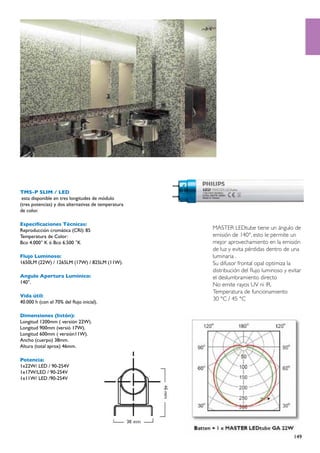

MASTER LEDtube tiene un ángulo de emisión de 120°,
585mm x 585mm (3x36W / PLL).
esto le permite un mejor aprovechamiento en la emisión
100mm (altura de hueco).
de luz y evita pérdidas dentro de una luminaria .
Su difusor frontal opal optimiza la distribución del flujo
luminoso y evitar el deslumbramiento directo
No emite rayos UV ni IR.
Potencia:
Temperatura de funcionamiento 30 °C / 40 °C
2x36W / MASTER TLD
2x22W / Master LEDtube
3-4x11W / Master LEDtube
3x36W / MASTER PLL
67

69. Embutidos para
Iluminación General
RONDINE / C6
Luminaria de embutir, de iluminación directa-indirecta, cuerpo con reflector
parabólico en metal esmaltado con pintura termoconvertible en polvo, color
blanco níveo, calota central desmontable con louver doble parabólico de bajo
brillo en aluminio especular de alta pureza (versión C5)
Apta para montar en cielorrasos modulares o tipo durlock (con kit adicional de
marco y escuadras). Disponible con equipo auxiliar electrónico o standard.
Acepta rajas para aire acondicionado (versión especial).
68

70. Dimensiones:
Exterior / 605mmx605mm .
Hueco / 580mmx580mm.
Altura (hueco) / 130mm.
Potencia:
2x36-55W / MASTER PL-L
1x55W / MASTER PL-L
RONDINE / C5
1xPLL55W
69

71. Embutidos para
Iluminación General
EPH /ASIM
Luminaria embutida para bañado de planos verticales, cuerpo
prismático en metal esmaltado, óptica interior asimétrica
en aluminio especular de alta pureza.
Equipo auxiliar electrónico o standard.
70

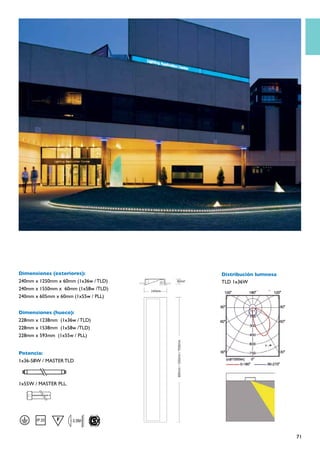

72. Dimensiones (exteriores): Distribución lumnosa
240mm x 1250mm x 60mm (1x36w / TLD) TLD 1x36W
240mm x 1550mm x 60mm (1x58w /TLD)
240mm x 605mm x 60mm (1x55w / PLL)
Dimensiones (hueco):
228mm x 1238mm (1x36w / TLD)
228mm x 1538mm (1x58w /TLD)
228mm x 593mm (1x55w / PLL)
Potencia:
1x36-58W / MASTER TLD
1x55W / MASTER PLL.
71

73. 72

74. PLAFONES Y COLGANTES
PA R A I L U M I N A C I Ó N G E N E R A L
73

75. Plafones y Colgantes para iluminación General
STRATO
STRATO es el primer techo modular de luz diurna que brinda todas
las ventajas de las cualidades de la luz natural en una luminaria real.
Gracias a su excepcional baja altura (sólo 165mm) podemos cubrir
nuevas aplicaciones.
También por ello STRATO es único, pues permite instalaciones en techos
y paredes en forma unitaria o grupal generando en este último caso planos
contínuos de luz.
74

76. Strato Sky
Strato Rainbow
Sistema modular apto para aplicar o suspender, traslada el
dinamismo de la luz natural, con sus cambiantes temperaturas de
color desde los 2.700 K a 6.500 K (versión SKY) o constelaciones
dinámicas de color (versión RAINBOW). Housing perimetral
en aluminio extruído con placa difusora desmontable en PMMA,
especialmente diseñada para lograr un plano uniforme de luz y sin
producir sombras al juntar un módulo con otro.
Potencia
4 x 2 / MASTER TL5 HE ECO 25W=28W - 827 y 865 (SKY)
4 x 3 / MASTER TL5 28W - rojo / verde / azul (RAINBOW)
Dimensiones
1.200mm x1.200mm x 163mm. RAINBOW
TPH710 12xTL5-28w
Aplicación Strato Rainbow sobre pared.
75

77. Plafones y Colgantes para iluminación General
SAVIO
La apariencia luminosa “de extremo a extremo” de Savio favorece la sensación
de confort y homogeniedad, creando una auténtica “superficie de luz”.
Su óptica de microprismas patentada consta de una sola placa integrada
en una carcasa de aluminio anodizado de alta calidad.
Savio garantiza una distribución de la luz óptima y un pleno control
antideslumbrante, conforme a la última norma de alumbrado de oficinas
(EN 12464-1).
Su diseño permite conectar varias luminarias en líneas o en bloques. Savio está
disponible en una gama completa (montaje suspendido , adosado, empotrado)
para ofrecer la máxima libertad de aplicación.
76

78. Savio / TCS760
Savio / TCS770
Diseño ultraplano (sólo 53mm), estructura en aluminio extruído terminación anodizado
natural, difusor óptico especial de microprismas, compuesto por una única placa que
garantiza el control pleno del deslumbramiento en todas las direcciones visuales de
acuerdo a las normativas actuales.
La línea TCS770 incluye la posibilidad de luz dinámica, esto es poder variar la temperatura
de color desde el tono más cálido (2.700K) al más frío (6.500) como así tambien el nivel
de luz, todo esto a través de un control manual a distancia infrarojo.
Las versiones de SAVIO sin alumbrado dinámico (TCS760) estan disponibles en una
(versión 14-24w) amplia variedad de potencias de lámparas y tipos de balastos electrónico (regulables).
Potencias
2 x 25W=28W - 32W=35W (MASTER TL5 HE ECO)
2 x 49 - 50W=54W (MASTER TL5 HO ECO)
4 x 13W=14W - 24W (MASTER TL5 HE ECO)
(versión 28-54w) (versión 35-49w)
77

79. Savio / TBS760 / TBS770, es la gama
de luminarias embutidas, combina su
diseño de vanguardia acentuando el
efecto luminoso “de extremo a extremo”
creando una auténtica “superficie de luz”.
TBS760 versión de luz estática y TBS770
versión dinámica.
Potencia:
(versiones estáticas)
2x25w = 28w / Master TL5 HE ECO
2x 32w = 35w / Master TL5 HE ECO
2x50w = 54w / Master TL5 HO ECO
4x13w = 14w / Master TL5 HE ECO
(versiones dinámicas)
3x25w = 28w / Master TL5 HE ECO 827/865
3x50w = 54w / Master TL5 HO ECO 827/865
6x13w = 14w / Master TL5 HE ECO 827/865
Savio / TBS760
2x28W / TL5
78

80. Savio / TPS760/762/764/770/772, es la gama de luminarias
aptas para suspender, combinan diferentes alternativas de
emisión de luz con simpleza de diseño:
TPS760 – luz directa.
TPS762 – luz directa 80% / indirecta 20%.
TPS764 – luz directa 20% / indirecta 80%.
TPS770 – luz dinámica directa.
TPS772 – luz dinámica directa 80% / indirecta 20%.
Potencia:
(versiones estáticas)
2x25w = 28w / Master TL5 HE ECO
2x 32w = 35w / Master TL5 HE ECO
2x50w = 54w / Master TL5 HO ECO
4x13w = 14w / Master TL5 HE ECO
(versiones dinámicas)
3x25w = 28w / Master TL5 HE ECO 827/865
3x50w = 54w / Master TL5 HO ECO 827/865
6x13w = 14w / Master TL5 HE ECO 827/865
79

81. Plafones y Colgantes para iluminación General
ROTARIS
Con el lanzamiento de Rotaris disponemos ahora de una nueva luminaria
redonda para aplicaciones de oficina. Si al rendimiento de la lámpara circular
TL5 se le une un 60% de eficiencia de la luminaria y una distribuición de luz
omnidireccional, el sistema Rotaris puede instalarse con amplias interdistancias
en el entorno de la oficina.
La geometría de Rotaris permite adaptar el diseño de iluminación al layout
de la oficina, ya que no genera direccionalidades. Perfecto para la flexibilidad
espacial y el mobiliario actual de nuestras oficinas.
Otro problema vital que resuelve Rotaris es el control del deslumbramiento
en todas las direcciones, y lo hace con el uso de la tecnologia OLC -
(Omnidireccional – Luminance - Control).
La lámpara queda apantallada tanto por un reflector como por el difusor,
para proyectar una iluminacion agradable y equilibrada. Rotaris cumple todas
las normas vigentes en materia de alumbrado de oficinas.
(EN12464-I, L <1.000 cd/mat >65°).
80

82. TPS745 TBS740
1xTL5C60W 1xTL5C60W
Rotaris TPS740 - TPS745 - TCS740 – TBS740
Luminaria de suspender, de iluminación directa - indirecta
(TPS745) directa (TPS740), versión de aplicar (TCS740),
de embutir (TBS740); cuerpo reflector de revolución
en aluminio anodizado de alta pureza especialmente
diseñado para tubo circular TL5 de 16mm de diámetro;
anillo central difusor en policarbonato opal traslúcido o
prismática cristal, con centro ciego en metal esmaltado
blanco.
Potencia
1 x 60W / MASTER TL5 CIRCULAR
D
TCS740 TPS740 – TPS745
81

83. Plafones y Colgantes para iluminación General
CELINO N y CELINO II N
Luminaria compacta para suspender, apta para disponer en forma individual
o en líneas contínuas, con distribución luminosa directa o directa-indirecta.
Cuerpo prismático en metal esmaltado con louver doble parabólico de bajo
brillo en aluminio de alta pureza especialmente diseñado para tubo lineal TL5
de 16mm. Rajas superiores con difusor de acrílico traslúcido.Incluye sistema
de tensores en acero con florones (2) para suspender a losa.
82

84. Celino N
Celino II N
Potencia
1 x 25W=28W / MASTER TL5 HE ECO
(CELINO N)
2 x 25W=28W / MASTER TL5 HE ECO
(CELINO IIN)
Detalle de Conjunto
Dimensiones
Florón y Tensores
1.220mm (longitud de módulo).
100mm (altura).
CELINO N II (directo)
2x25W=28W/TL5.
CELINO II
Opcional luz directa 83

85. Plafones y Colgantes para iluminación General
PRISMA ECOFIX / P
Luminaria de aplicar extrachata de sólo 55 mm de alto, apta
para disponer en forma individual o en líneas contínuas, con
distribución luminosa directa.
PRISMA/P Potencia
2x28W/TL5 2x25W=28W/ MASTER TL5 HE ECO
84

86. PRISMA ECOFIX
Luminaria para suspender (alternativa de aplicar) extrachata
de sólo 55 mm de alto, apta para disponer en forma individual
o en líneas contínuas, con distribución luminosa directa, Opcional luz directa
directa-indirecta, o indirecta.
Versión Louver
Cuerpo prismático en metal
PRISMA (versión directo) Potencia
esmaltado con louver doble
2x28W/TL5 2x25W=28W/ MASTER TL5 HE ECO
parabólico de bajo brillo en aluminio
de alta pureza especialmente diseñado
para tubo lineal TL5 de 16mm.
Disponible en versión iluminación
directa ó directa-indirecta.
Versión Raja
Rajas decorativas inferiores en acrílico
(blanco o color), difusor superior
traslúcido para iluminación indirecta.
85

87. Plafones y Colgantes para iluminación General
SLIMLINE
Luminaria lineal colgante, de iluminación indirecta-directa,
cuerpo en aluminio extruido con raja inferior decorativa
transiluminada (opcional con filtro de color); sistema de
tensores en acero y florón superior lineal portabalasto. Incluye
reguladores de altura de tensores.
Potencia
1x50=54w / MasterTL5 ECO – HO.
Dimensiones
125mm (ancho módulo).
110mm (altura).
1.240mm (longitud de módulo).
86

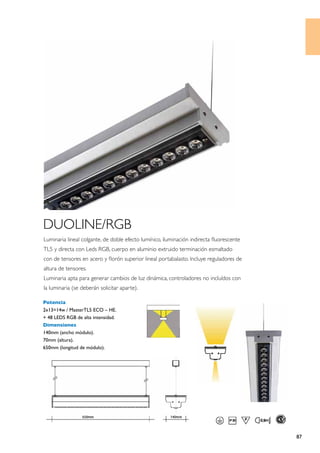

88. DUOLINE/RGB
Luminaria lineal colgante, de doble efecto lumínico, iluminación indirecta fluorescente
TL5 y directa con Leds RGB, cuerpo en aluminio extruido terminación esmaltado
con de tensores en acero y florón superior lineal portabalasto. Incluye reguladores de
altura de tensores.
Luminaria apta para generar cambios de luz dinámica, controladores no incluídos con
la luminaria (se deberán solicitar aparte).
Potencia
2x13=14w / MasterTL5 ECO – HE.
+ 48 LEDS RGB de alta intensidad.
Dimensiones
140mm (ancho módulo).
70mm (altura).
650mm (longitud de módulo).
87

89. Plafones y Colgantes para iluminación General
Latina Plafón
Luminaria plafón de iluminación directa, cuerpo prismático en metal esmaltado
color blanco o gris titanio, aristas inferiores redondeadas, óptica esmaltada blanca
(opcional aluminio gofrado) con difusor frontal desmontable en vidrio cristal
templado y centro esmerilado; base superior apta para aplicar a techo. Balasto
standard o electrónico.
Opcional con equipo auxiliar de emergencia (versión AP) para lámparas PLC y PLT.
88

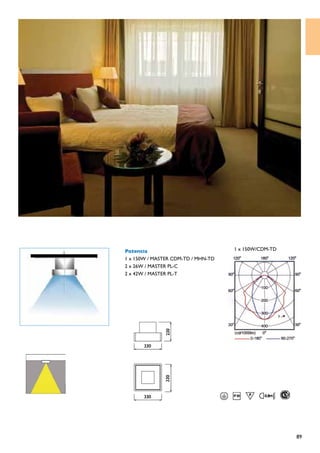

90. Potencia 1 x 150W/CDM-TD
1 x 150W / MASTER CDM-TD / MHN-TD
2 x 26W / MASTER PL-C
2 x 42W / MASTER PL-T
89

92. LINEA FLUORESCENTES
E S TA N C O S E I N D U S T R I A L E S

93. Linea Fluorescentes
Estancos e Industriales
EPH HERMETICO
Línea de luminarias estancas para embutir en cielorrasos de yeso o tipo Durlock,
especialmente desarrolladas para salas limpias como laboratorios y admiten diferentes
opciones de lámparas y potencias, versiones rectangulares o cuadradas. Cuerpo con marco
frontal desmontable en metal, terminación esmaltado con pintura termoconvertible. Grado
de estanqueidad IP64. Acepta equipo auxiliar de emergencia autónomo (versión AP).
92

94. EPH HERMETICO / ACRILICO
Versión provista con difusor plano
opalino, en acrílico; como opcional
puede entregarse con policarbonato
opal o vidrio templado (esmerilado).
EPH HERMETICO / C5
La versión C5 esta provista con louver
antideslumbrante doble parabólico en
aluminio especular de alta pureza, con
placa frontal de acrílico cristal; como
opcional vidrio templado o policarbonato.
Potencia Instalación
3x36W / MASTER PLL. La luminaria puede instalarse con pestaña perimetral sobre cielorraso (con burlete
siliconado para ajuste al mismo) o al ras del cielorraso con premarco adicional, en
aquellos casos en se requiere máxima asepcia.
4x13W=14W / MASTER TL5 HE ECO
4x24W / MASTER TL5 HO Todas las luminarias estan provistas con pantalla reflectora portaequipos y tubos
desmontable.
Dimensiones
595mm x 595mm (hueco).
150mm (altura hueco).
Potencia Embutido sobre cielorraso Embutido al ras de cielorraso
2-3x36W / MASTER TLD.
3-4x25W=28W / MASTER TL5 HE ECO
3-4x50W=54W / MASTER TL5 HO ECO
Dimensiones
270mm x 1245mm (hueco 2x36W TLD).
375mm x 1245mm (hueco 3x36W TLD).
595mm x 1198mm (hueco TL5).
150mm (altura hueco).
IP64
93

95. Linea Fluorescentes
Estancos e Industriales
EPH - PPH / ACRILICO
Luminarias industriales, aptas para embutir (EPH) o aplicar (PPH), cuerpo prismático
en metal esmaltado con placa difusora frontal desmontable en acrílico prismático.
Aceptan equipo auxiliar de emergencia autónomo (versión AP).
94

96. La línea de embutir EPH pueden ser
instaladas en cielorrasos modulares
tipo Armstrong, ya sea en versión
cuadrada o rectangular.
Para cielorrasos tipo Durlock debe
adicionarse un “kit de escuadras”
para fijación al mismo.
La línea PPH, puede aplicarse a una
superficie o suspenderse por medio de
barrales / tensores, (no provistos).
Potencia
2x36W / MASTER TLD.
EPH PPH
2-3x36-55W / MASTER PLL.
EPH
Dimensiones (hueco)
580mm x 580mm (PLL).
285mm x 1200mm (TLD/36W).
100mm (altura).
PPH
Dimensiones
605mm x 605mm (PLL).
300mm x 1240mm (TLD).
100mm (altura).
EPH ACRILICO
Potencia versión LED
TLD / 2X36W
(sin necesidad de balasto auxiliar, directo a
220V, 30.000 h de vida útil):
1x22W / MASTER LEDTUBE.
2x 22W / MASTER LEDTUBE.
0.5M
95

97. Linea Fluorescentes
Estancos e Industriales
EPH-SLIM / ACRILICO
Luminaria industrial lineal, ultra delgada, apta para embutir en cielorraso, housing prismático
con ala perimetral en metal esmaltado blanco, placa difusora frontal desmontable en
acrílico opalino (opcional vidrio templado esmerilado).
Acepta equipo auxiliar de emergencia autónomo permanente (versión AP).
96

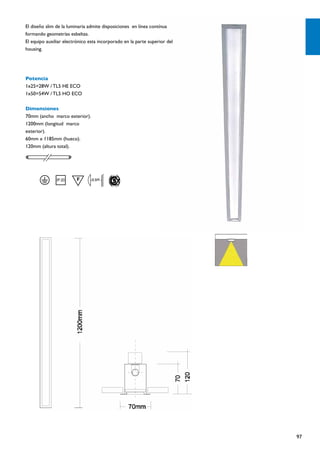

98. El diseño slim de la luminaria admite disposiciones en línea contínua
formando geometrías esbeltas.
El equipo auxiliar electrónico esta incorporado en la parte superior del
housing.
Potencia
1x25=28W / TL5 HE ECO
1x50=54W / TL5 HO ECO
Dimensiones
70mm (ancho marco exterior).
1200mm (longitud marco
exterior).
60mm x 1185mm (hueco).
120mm (altura total).
0.5M
97

99. Linea Fluorescentes
Estancos e Industriales
PACIFIC TCW216
El diseño del PACIFIC, lo hace especialmente indicado para iluminación de espacios donde
se necesitan altas prestaciones lumínicas con alto grado de estanqueidad. Difusor inyectado
en termoplástico de ingeniería policarbonato PC con diseño antideslumbrante. Esta disponible
en versiones para tubos para tubos Master LEDTUBE (alimentación directa a 220v, 30.000 h de
vida útil), Master TLD y para la nueva generación de 16 mm Master TL5.
98

100. Montaje
El difusor se fija al cuerpo sin necesidad
de “clips” ni herramientas, su particular
diseño encastra a presión.
Pantalla interior reflectora portatubos y
equipos, desmontable sin necesidad de
herramientas.
Entrada de alimentación eléctrica
(en cabezal) con prensacable estanco
provisto con la luminaria (posibilidad
de multientradas en la parte superior
del cuerpo).
Opcional en versión AP, incluyendo
equipo auxiliar de emergencia autónomo
permanente.
Potencia versión LED
(sin necesidad de balasto auxiliar, directo a
2x36W TLD 220V, 30.000hrs de vida útil):
1x22W / MASTER LEDTUBE
2x 22W / MASTER LEDTUBE
Potencia:
1x36-58W / MASTER TLD
2x36-58W / MASTER TLD
2x58W TLD 1x45W=49W / MASTER TL5 HO ECO
2x45W=49W / MASTER TL5 HO ECO
Dimensiones:
100mm (ancho un tubo).
140mm (ancho dos tubos).
1600mm (longitud 49-58W).
1300mm (longitud 36W).
850mm / + -75mm (eje anclajes).
IP66
66 99

101. Linea Fluorescentes
Estancos e Industriales
ACQUA TCW060
La luminaria ACQUA esta diseñada especialmente para instalarse en ambientes
donde se necesita alta resistencia contra el ingreso de polvo y agua, tiene un grado
de hermeticidad IP65. Cuerpo inyectado en policarbonato y difusor en policarbonato
prismático interior, superficie exterior lisa ofreciendo alta durabilidad y mayor
resistencia a los impactos.
100

102. Montaje
La luminaria se fija a una superficie de
techo o pared por medio de grampas
especiales en acero inoxidable
(dos por luminaria) sin necesidad
de perforar el artefacto, garantizando
la hermeticidad del conjunto.
Pantalla interior reflectora (portatubos
y equipos) desmontable sin necesidad
de herramientas, esmaltada blanco
níveo.
Entrada y salida de alimentación
eléctrica (en ambos cabezales) con
prensacables estancos provistos con la
luminaria.
Opcional versión con AP, incluyendo
equipo auxiliar de emergencia
autónomo permanente.
Potencia
2x25W=28W / MASTER TL5 HE ECO
2x36W / MASTER TLD
Dimensiones:
Versión TL5
110mm (ancho cuerpo / TL5).
74mm (altura cuerpo / TL5).
1215mm (longitud / TL5).
800mm (longitud entre anclajes / TL5).
Dimensiones:
Versión TLD
800
74
136mm (ancho cuerpo / TLD).
90mm (altura cuerpo / TLD).
1270mm (longitud / TLD).
900mm (longitud entre anclajes / TLD). 1215 116
Potencia versión LED
900
(sin necesidad de balasto auxiliar, directo a
90
220V, 30.000 h de vida útil):
1x22W / MASTER LEDTUBE.
2x 22W / MASTER LEDTUBE.
1270 136
IP65
IP65
101

103. City Center Rosario / Sta. Fe Provincia de Bs. As - Argentina.
Estudio de Arquitectura: Quintiero – Provedo Arquitectos.
102
Proyecto Lumínico: LIDAC Lighting Application Center Philips Argentina.

104. L E D S PA R A
USO INTERIOR
103

105. LEDs para uso Interior
DayWave, luz dinámica
Philips DayWave representa un nuevo enfoque en el diseño de luminarias para
oficinas; crea un lenguaje con identidad propio a través del ritmo natural de
“ondas de luz”, materializando espacios de trabajo inspiradores y placenteros.
Esto es solo posible con la aplicación de tecnología LEDs. El sistema combina
luz directa e indirecta aplicable a espacios de salas de reuniones, recepciones,
oficinas, oficinas ejecutivas, hoteles, restaurantes. Disponible en dos temperaturas
de color fijas (BPS800/3.000 °K y BPS800/4.000 °K) y tambien en versión luz
dinámica con variación entre los 3.000 °K y 6.000 °K. (BPS800/3000-6500).
Vida útil 50.000 h.
104

106. Geometría
Dos alternativas de módulos: cóncavo o
convexo, permiten instalarse en forma
individual o en línea contínua.
Housing en perfilería de aluminio extruído,
terminación esmerilado natural o
esmaltado semimate color blanco o color
aluminio.
Tempertaura de color
3.000 °K (standard fija) o 4.000 °K
(standard fija).
3.000 °K a 6.000 °K (versión luz dinámica).
Fuente
High Power Philips Rebel LEDs.
Versión luz dinámica:
96 leds (3.000 °K) + 96 leds (6.500 °K).
Versión Standard Fija:
120 leds (3.000 °K) o 96 leds (4.000 °K).
Consumo: 120-130W.
Eficiencia: 30-45 lm/W.
Control
On/Off, dimerizable o blanco dinámico.
Compatible con protocolo DALI & DMX.
Dimensiones
1450mm (longitud de módulo).
156mm (ancho módulo).
30mm (altura módulo).
Módulo individual
Línea doble
Posibilidades de
combinaciones de
luz
105

107. LEDs para uso Interior
CoreView,
simplemente sustentable
CoreView hace realidad los beneficios inherentes a la tecnología LED para
iluminación general, asegurando una amortización más rápida de su inversión.
Gracias a la mejor tecnología LED de su clase, CoreView ofrece un ahorro
energético considerable y, al mismo tiempo, suministra el flujo luminoso
requerido para el alumbrado general en oficinas. Con paquetes lumínicos para
entornos de 500 y 300 lux, minimiza la potencia instalada de W/m2. La óptica
indirecta de CoreView proporciona una distribución de luz homogénea evitando
deslumbramientos y asegurando así alto confort visual.
106

108. CoreView / BBS360
Luminaria de iluminación indirecta,
cuerpo en acero esmaltado blanco
con placa central metálica decorativa
microperforada y ópticas difusoras
laterales prismáticas.
Solución sustentable que minimiza la
potencia instalada de W/m; 20% de ahorro
energético comparado con los sistemas
fluorescentes tradicionales.
La luminaria esta diseñada para lograr
su rápido montaje. Posee un “puerta”
superior basculante para facilitar el
conexionado eléctrico en su respectiva
bornera.
Apta para iluminación de espacios de
oficinas, escuelas, hospitales, salas de
reuniones, etc.
Fuente de Luz/Potencia: Ejemplo de Layout con CoreView
1xLED module / 1500lm / 40W-220V (3.000 °K). BBS360-40W/ 2500lm / 4000 ° K
1xLED module / 2500lm / 40W-220V (4.000 °K). para iluminancia de 500LUX
1xLED module / 2000lm / 53W-220V (3.000 °K). (equivalente a luminaria de 3x14w/
1xLED module / 3500lm / 53W-220V (4.000 °K). TL5)
* fuente de alimentación incorporada en la luminaria.
Optica:
MFP-P (Metal “Face” Perforado con difusor Prismático).
Area considerada: 1000m2.
Vida útil: 50.000 h. Altura de local: 2,80mts.
Plano de trabajo: 0.80mts.
Dimensiones: Cantidad de luminarias Instaladas: 297.
597mm x 597mm (marco exterior, cielorraso Armstrong tipo Grilla de distribución de luminarias: 1,80mts x 1,80mts.
Europeo) 85mm (altura). Potencia instalada por luminaria: 39.3W.
Potencia instalada por m2: 11.6W.
Luminancia promedio: 534Lux.
107

109. LEDs para uso Interior
DayZone,
diseño y sustentabilidad
DayZone es una innovadora luminaria que permite hacer realidad los beneficios
que ofrece la tecnología LED en el ámbito del alumbrado general de oficinas:
sustentabilidad, diseño novedoso y atractivo, con alto confort visual. DayZone
proporciona una iluminación funcional con un alto nivel de eficiencia energética
equiparable al de los sistemas fluorescentes tradicionales. La naturaleza
innovadora de la tecnología LED posibilita que podamos olvidarnos de las
reglas convencionales de diseño de la iluminación mediante fluorescencia y
proyectar espacios que susciten sensaciones nuevas, tanto por su aspecto como
por sus posibilidades de regulación. Se ha tenido en cuenta que el control
del deslumbramiento, la reproducción y uniformidad cromática cumplan los
requerimientos de las futuras normas de alumbrado de oficinas.
108

110. DayZone / BBS560 – BBS561
Luminaria de iluminación directa difusa,
con placa óptica especial microprismática
(AC-MLO/metacrilato o PC-MLO/
policarbonato) incluyendo dos superficies
de luz regulables independientemente una
de otra.
Tecnología OLC (Omni-directional
Luminance Control).
Permite obtener niveles lumínicos de
500lux y 300lux .
Regulación mediante sistema de control
DALI.
Disponibles en versión con equipo de
emergencia autónomo permanente de
autonomía 3 hrs (EL3).
Apta para iluminación de espacios de
oficinas, escuelas, hospitales, salas de
reuniones, etc.
Fuente de Luz/Consumo:
1xLED module / 2.000lm / 40W .
1xLED module / 3.500lm / 68W. BBS560
Temperatura de Color:
Blanco cálido 3.000 °K / CRI >80.
Blanco neutro 4.000 °K / CRI >80.
* fuente de alimentación incorporada en la luminaria.
BBS561
Optica:
Optica de microprismas AC-MLO (metacrilato)
o PC-MLO (policarbonato)..
Dimensiones:
BBS560 / 597mm x 597mm (marco exterior, cielorraso
Armstrong tipo Europeo o tipo Durlock con accesorio ZBS460).
BBS561 / 602mm (diámetro exterior, cielorraso tipo Durlock).
Vida útil: 50.000 h .
109

111. LEDs para uso Interior
Spot LED 2 y Spot LED 3
Spot LED es una familia innovadora y elegante de spots, cuyo diseño añade
un toque brillante a las aplicaciones de oficinas. comercios y hotelería.
Disponible en las versiones blanco cálido y blanco neutro sin emisión de
radiaciones UV/IR. Spot LED incorpora la más avanzada tecnología LED
de alta potencia, lo que aumenta al máximo el rendimiento lumínico y el
ahorro energético eliminando la necesidad de cambiar lámparas.
Esto se traduce en un gran ahorro energético y de mantenimiento con
respecto a las lámparas halógenas tradicionales. La gama Spot LED 2
(reemplazo directo de halógenas de 35W) consta de un foco de 3 LED,
Ø 60 mm; y Spot LED III (reemplazo directo de hlógenas de 50W),
un foco de 5 LED, Ø 95 mm.
Vida útil 50.000 h.
110

112. SPOT LED 2/BBG440 SPOT LED 2/BCG440 SPOT LED 3/BBG480 SPOT LED 3/BBG481
SPOT LED 2 /BBG450 SPOT LED 2 /BBG451 SPOT LED 3/BBG490 SPOT LED 3/BBG491
Temperatura de Color (fija)
2.700 °K (fijo).
4.000 °K (fijo).
Angulo del Haz
10° / 25° / 40° (Spot LED 3). SPOT LED 3 SPOT LED 3
6° / 25° (Spot LED 2). BCG481 BCG480
Control:
Driver incluído con la luminaria, con
posibilidad de dimerizado en Spot LED 3.
Especificaciones Eléctricas:
Alimentación eléctrica: 220V / 50Hz .
3 x LED-HB (Spot LED 2).
5 x LED-HB (Spot LED 3).
Consumo Eléctrico: 10W.
Grado de Estanqueidad: IP20.
111

113. LEDs para uso Interior
DaySign, diseño de vanguardia
DaySign, es una innovadora colección de luminarias basadas en Disco LEDs con
superficies de emisión de luz extradelgados; brindan al espacio arquitectónico
un nuevo lenguaje de comunicación creando atmósferas de luz general
evocadoras o bien de acentuación. DaySign esta compuesta por discos cabezales
orientables (360° horizontal, 2x90° vertical), luminarias montadas en superficie y
suspendidas (Disco LEDs individual o doble "Twin"). Terminaciones de superfies
en color negro, blanco, gris o cromado. Adecuada para sustituir las fuentes
halógenas convencionales de 50W con una vida útil superior a las 35.000 h.
112

114. DaySign - BCS741
Luminaria de aplicar, brazo giratorio y disco
cabezal portaled basculante, temperatura
de color 3.000 °K o 4.000 °K, ángulo de
emisión, 36° o 60°, flujo luminoso 640Lm.
Potencia:
1 x GLED / 19W / 220V – 50/60Hz
(fuente de alimentación incorporada en la base).
DaySign - BPG742
Luminaria suspendida, fija, temperatura de color
3.000 °K o 4.000 °K, ángulo de emisión
36° o 60°, flujo luminoso 640Lm.
Potencia:
1 x GLED / 19W / 220V – 50/60Hz
(fuente de alimentación incorporada en la base).
Versión cabezal simple. 36°
DaySign - BPX742
Luminaria suspendida doble, fija, temperatura
de color 3000 °K o 4000 °K, ángulo de emisión
36° o 60°, flujo luminoso 640Lm (por cabezal).
Potencia:
2 x GLED / 38W / 220V – 50/60Hz
(fuente de alimentación incorporada en la base).
.
DaySign - BCG742 / BCX742
Luminaria de aplicar simple (BCG742)
o doble (BCX742), temperatura de color 3000 °K
o 4000 °K, ángulo de emisión
36° o 60°, flujo luminoso 745Lm por cabezal).
Potencia:
1 x GLED / 19W / 220V – 50/60Hz (BCG742)
Versión
2 x GLED / 38W / 220V – 50/60Hz (BCX742)
cabezal doble. 36°
(fuente de alimentación incorporada en la base).
113

115. LEDs para uso Interior
UnicOne LED / BCS541 / BCX541
Colección de proyectores con tecnología LEDs, en versión cabezal simple
(BCS541) o cabezal doble (BCX541); diseño geométrico, con acabados refinados
y detalles que garantizan la máxima armonía visual.Permite una máxima
personalización del alumbrado general, de acento y de efecto.
Disponibles en dos temperaturas de color blanco (fijas) y dos alternativas
de emisión de ángulo. Cabezales con rotación de 360° y giro de 77°;
cuerpo en inyección de aluminio terminación microtexturado gris titanio.
Vida útil 50.000 h.
114

116. Temperatura de Color
Blanco frío o blanco cálido.
Fuente de Luz
3 led Luxeon K2 (por cabezal).
Optica narrow beam (10°).
Optica medium beam (25°).
Especificaciones Eléctricas
Driver incorporado.
220-240V / 50-60Hz.
12W (por cabezal).
Vida Util
50.000 h.
Dimensiones
95mm (diámetro cabezal).
100mm (altura cabezal).
105mm x 105mm (base BCS541).
105mm x 253mm (base BCX541).
115

117. LEDs para uso Interior
LuxSPACE, alta eficiencia
LuxSPACE incorpora la última tecnología en leds, aplicada a una luminaria
downlighter, permite ahorrar hasta un 50% de energía con respecto a los
downlighters tradicionales. Disponible en dos tamaños:
Mini-BBS480, Compact-BBS490 y Compact Power-BBS494. La fuente de led
esta contenida en una óptica de aluminio metalizada con una virola inferior
inyectada y esmaltada color blanco. Admiten dimerizado DALI.
116

118. Temperatura de Color Versión COMFORT,
3.000 °K (fijo) / CRI >80 incluye anillo central
4.000 °K (fijo) / CRI > 80 antideslumbrante.
BBS481/ version mini.
BBS491/ version compact.
Especificaciones Eléctricas BBS495/ version compact power
Consumo eléctrico: .
19W (versión Mini)
35W (versión Compact)
Lm output:
1100lm (versión Mini 3.000 °K).
1250lm (versión Mini 4.000 °K).
1900lm (versión Compact 3.000 °K).
2130lm (versión Compact 4.000 °K).
2500lm (versión Compact Power 3.000 °K).
2700lm (versión Compact Power 4.000 °K).
Vida Util
50.000 h
Dimensiones
Versión Mini
150mm (diámetro hueco).
130mm (altura de hueco).
Versión Compact / Compact Power
200mm (diámetro hueco).
160mm (altura de hueco).
Fuente de alimentación:
220-240 V / 50-60 Hz.
Integrada en caja portaequipo remoto.
Compact-BBS490
Mini-BBS480 Compact Power-BBS494
117

119. LEDs para uso Interior
LuxSPACE SQUARE,
alta eficiencia
LuxSPACE SQUARE incorpora la última tecnología en leds, aplicada a una
luminaria downlighter con geometría cuadrada. Disponible en dos tamaños:
Mini y Compact. Sus cualidades lumínicas los hacen aptos para utilizarlos en
comercios, oficinas, hospitales, hoteles, restaurantes. La fuente de led esta
contenida en una óptica de aluminio metalizada con una virola inferior inyectada
y esmaltada color blanco. Admiten dimerizado DALI.
118

120. Temperatura de Color
3.000 °K (fijo) / CRI >80
4.000 °K (fijo) / CRI > 80
Especificaciones Eléctricas
Consumo eléctrico:
19W (versión Mini)
35W (versión Compact)
Lm output:
1.062lm (versión Mini 3.000 °K)
1.100lm (versión Mini 4.000 °K)
1.900lm (versión Compact 3.000 °K)
2.000lm (versión Compact 4.000 °K)
Vida Util
50.000 h.
Dimensiones
Versión Mini
135mm x 135mm (hueco)
150mm (altura de hueco)
Versión Compact
175mm x 175mm (hueco)
160mm (altura de hueco)
LUXSPACE SQUARE COMPACT – BBS492 LUXSPACE SQUARE MINI – BBS482
119

121. LEDs para uso Interior
LatinaLED,
simpleza sustentable
LatinaLED es una gama básica de downlighters con tecnología LEDs, diseñada
para el alumbrado general en oficinas, shops, hoteles, circulaciones. Esta familia
asegura una calidad de luz óptima a la vez que un mínimo consumo y permite
sustituir a los downlighters tradicionales de lámparas fluorescentes compactas.
120

122. Temperatura de Color
3.000 °K (fijo) / CRI >80
4.000 °K (fijo) / CRI > 80
Especificaciones Eléctricas
Consumo eléctrico:
20W (versión Mini)
31W (versión Compact)
Lm output:
1.100lm (versión Mini 3.000 °K)
1.100lm (versión Mini 4.000 °K)
1.750lm (versión Compact 3.000 °K)
1.950lm (versión Compact 4.000 °K)
Vida Util
25.000 h.
Dimensiones
Versión BBS160-Mini
150mm (diámetro hueco).
175mm (altura de hueco).
Versión BBS160-Compact
200mm (diámetro hueco).
217mm (altura de hueco).
121

123. LEDs para uso Interior
eW Downlight SM Powercore
Downlight SM Powercore es una innovadora luminaria con tecnología LED
de diseño minimalista, apta para aplicar a superficie para iluminación general.
Ofrece la posibilidad de elegir entre dos ángulos de emisión: 30° o 60° y dos
tonos de luz blanca: blanco cálido y blanco frío. Housing en inyección de aluminio
con terminación esmerilado natural o esmaltado blanco o negro.
122

124. Temperatura de Color (fija)
27.00 K (CRI=84) / 4.000 K (CRI=85).
Fuente
eW Downlight SM Powercore / 9 LEDS de alta
intensidad .
Angulo del Haz
65° (flood), 30° (medium).
Regulaciones
Listado UL/cUL, CE.
Control
Atenuadores electrónicos de baja tensión.
Especificaciones Eléctricas
Requerimientos energéticos de leds: 110V DC.
Alimentación eléctrica: 220-240V DC.
Consumo eléctrico 16W a máxima intensidad.
Especificaciones ambientales
Rango de temperatura de arranque:
-4°F a 122°F (-20 °C a 50 °C).
Rango de temperatura de operación:
-40°F a 122°F (-40 °C a 50 °C).
Dimensiones
191mmx191mm (frente).
56mm (altura).
Grado de Estanqueidad
IP50.
Vida Util
85.000 h.
Flinstering Restaurant / Breda, Holanda.
Project Team: Roland Vermeulen, Philips Lighting Holanda.
Lighting Design: Wibeke Polé, Philips Lighting Holanda.
Lm output:
420Lm (versión 30°/4.000 K)
405Lm (versión 30°/2.700 K)
123

125. LEDs para uso Interior
FBS970 LED, luz dinámica
Luminaria de empotrar con tecnología LED Chromacore; opción de luz dinámica
iW (blancos) o RGB con colores ricos, saturados; ambas opciones con posibilidad
de infinitas combinaciones. Virola frontal desmontable en policarbonato inyectado
color blanco con difusor frontal de virio templado. Las luminarias requieren
para su funcionamiento de una fuente de alimentación y un sistema controlador
de interfaz de datos. Vida útil 50.000 h.
124

126. FBS970 LED/RGB (Versión RGB)
Rango de Colores Especificaciones de comunicación
16.5 millones (24 bit) de colores RGB aditivos de
rango de emisión de intensidad continuamente Interfaz de datos: Color Kinetics-DMX
variable. * Control: línea completa de controladores
Color Kinetics u otros controladores compat-
ibles con el DMX512 (RS485), cuando se utiliza
Fuente
suministro eléctrico/datos de Color Kinetics.
Diodos emisores de luz de alta intensidad
DLE C-101 / 18 LEDs (6 rojos, 6 verdes, 6 azules).
Especificaciones Eléctricas
Angulo del Haz
Requerimientos energéticos: 24VDC
12° lente transparente, 22° lente esmerilado.
Consumo eléctrico: 25W a máxima intensidad
(RGB total).
Regulaciones * Fuente de alimentación: PDS-150e (máximo 6
Listado UL/cUL, CE. luminarias RGB) / PDS-60 24V (máximo 2 lumi-
narias RGB).
PDS-150e PDS-60 24V * Se deberán solicitar por separado, no se incluyen con la
luminaria.
(Versión iW)
Especificaciones de comunicación
Interfaz de datos: Color Kinetics-DMX.
Diámetro exterior: * Control: línea iW de controladores Color
210 mm .Kinetics, incluído el controlador iW Scene.
Diámetro hueco:
185 mm
Altura de hueco: 1 Especificaciones Eléctricas
150 mm Requerimientos energéticos: 24VDC
Consumo eléctrico: 25W a máxima emisión
* Fuente de alimentación (PDM-301): iW PDS-150.
FBS970 LED/iW
* Se deberán solicitar por separado, no se incluyen con la
Rango de Colores
luminaria.
3.000 °K (CRI=79) a 6.500 °K (CRI=81).
Fuente
Diodos emisores de luz de alta intensidad.
Angulo del Haz
18° lente transparente, 24° lente esmerilado.
Regulaciones
Listado UL/cUL, CE.
iW PDS-150
Diámetro exterior: Instalación Típica de Varias Luminarias
268mm Máximo 6 luminarias DOMINO
Diámetro hueco: LED/1
246mm con fuente iW PDS-150
Altura de hueco:
150mm
125

127. LEDs para uso Interior
FBS975 LED, luz dinámica
Luminaria de empotrar con tecnología LED Chromacore; opción de luz dinámica
iW (IntelliWHITE) o RGB con colores ricos, saturados; ambas opciones con
posibilidad de infinitas combinaciones. Virola frontal desmontable en policarbonato
inyectado color blanco con difusor frontal de virio templado. Las luminarias
requieren para su funcionamiento de una fuente de alimentación y un sistema
controlador de interfaz de datos. Vida útil 50.000 h.
126

128. FBS975 LED/RGB (Versión RGB)
Rango de Colores Especificaciones de comunicación
16.5 millones (24 bit) de colores RGB aditivos de
rango de emisión de intensidad continuamente Interfaz de datos: Color Kinetics-DMX
variable. * Control: línea completa de controladores
Color Kinetics u otros controladores compat-
ibles con el DMX512 (RS485), cuando se utiliza
Fuente
suministro eléctrico/datos de Color Kinetics.
Diodos emisores de luz de alta intensidad
DLE C-101 / 18 LEDs (6 rojos, 6 verdes, 6 azules)
Especificaciones Eléctricas
Angulo del Haz
Requerimientos energéticos: 24VDC.
12° lente transparente, 22° lente esmerilado.
Consumo eléctrico: 25W a máxima intensidad
(RGB total).
Regulaciones * Fuente de alimentación: PDS-150e (máximo 6
Listado UL/cUL, CE. luminarias RGB) / PDS-60 24V (máximo 2 lumi-
narias RGB).
PDS-150e PDS-60 24V * Se deberán solicitar por separado, no se incluyen con la
luminaria.
(Versión iW)
Especificaciones de comunicación
Interfaz de datos: Color Kinetics-DMX.
* Control: línea iW de controladores Color.
Kinetics, incluído el controlador iW Scene.
Diámetro exterior: 268mm. Especificaciones Eléctricas
Diámetro hueco: 246mm. Requerimientos energéticos: 24VDC.
Altura de hueco: 150mm. Consumo eléctrico: 25W a máxima emisión
* Fuente de alimentación (PDM-301): iW PDS-150.
FBS975 LED/iW * Se deberán solicitar por separado, no se incluyen con la
luminaria.
Rango de Colores
3.000 °K (CRI=79) a 6.500 °K (CRI=81).
Fuente
Diodos emisores de luz de alta intensidad.
Angulo del Haz
18° lente transparente, 24° lente esmerilado.
Regulaciones
Listado UL/cUL, CE.
iW PDS-150
Instalación Típica de Varias Luminarias:
Máximo 6 luminarias DOMINO LED/1
con fuente iW PDS-150.
Diámetro exterior: 268mm.
Diámetro hueco: 246mm.
Altura de hueco: 150mm.
127

129. LEDs para uso Interior
DOMINO LED, luz dinámica
Sistema modular de empotrar con tecnología LED Chromacore; luz dinámica
iW (blancos) con posibilidad de infinitas combinaciones. Marco frontal metálico
esmaltado color blanco o gris tianio, anillos cardánicos en aluminio inyectado
esmaltados color negro. Las luminarias requieren para su funcionamiento
de una fuente de alimentación y un sistema controlador de interfaz de datos.
Vida útil 50.000 h.
128

130. FBS975 LED/iW
Rango de Colores
3.000 °K (CRI=79) a 6.500 °K (CRI=82).
Fuente
Diodos emisores de luz de alta intensidad.
DLE C-302 / 9LEDs (6 cálidos, 3 fríos).
Angulo del Haz
12° lente transparente.
18° lente transparente.
Regulaciones
Listado UL/cUL, CE.
Especificaciones de comunicación
Interfaz de datos: Color Kinetics-DMX.
* Control: línea iW de controladores Color.
Kinetics, incluído el controlador iW Scene.
Especificaciones Eléctricas
Requerimientos energéticos: 24VDC
Consumo eléctrico: 15W a máxima emisión (1
luminaria DOMINO LED/1).
* Fuente de alimentación: iW PDS-150 (máximo
6 luminarias).
Instalación Típica de Varias Luminarias
Máximo 6 luminarias DOMINO LED/1
con fuente iW PDS-150
iW PDS-150
* Se deberán solicitar por separado, no se incluyen con la
luminaria.
Dimensiones:
DOMINO LED/1
210mm x 210mm (marco exterior).
190mm x 190mm (hueco).
DOMINO LED/2
210mm x 375mm (marco exterior).
190mm x 355mm (hueco).
DOMINO LED/3
210mm x 540mm (marco exterior).
190mm x 520mm (hueco).
Altura de hueco: 120mm.
129

131. LEDs para uso Interior
CENEFA FLEX SLX, luz dinámica RGB o eW
Sistema modular lineal decorativo, apto para aplicar a superficie de techo,
con tecnología LEDs; versión eW con luz monocromática (blanco frío o blanco cálido)
o RGB con posibilidad de infinitas combinaciones. Cuerpo lineal en perfilería
de aluminio extruído con visera lateral antideslumbrante, terminación esmaltado.
El sistema cuenta con módulos esquineros para permitir armar en un ambiente
“cenefas perimetrales contínuas”. Las luminarias requieren para su funcionamiento
de una fuente de alimentación y un sistema controlador de interfaz de datos
(deben solicitarse por separado) a ubicar en forma remoto.
Vida útil 50.000 h.
130

132. CENEFA FLEX SLX - RGB
Rango de Colores
64 billones (36bit) de colores RGB aditivos, de
intensidad continuamente variable.
Fuente
10 nodos por metro lineal, cada nodo con 3 LEDs
rojo, 2 verdes, 2 azules.
Lente
Lente transparente plana (115°)o lente de domo
(280°).
Regulaciones
Listado UL/cUL, CE.
Especificaciones de comunicación
Interfaz de datos: Color Kinetics-DMX
* Control: línea completa de controladores Color
Kinetics o controladores compatibles con el
DMX512 (RS485), cuando se utiliza suministro.
eléctrico/datos de Color Kinetics .
Especificaciones Eléctricas
Requerimientos energéticos: 12VDC.
Consumo eléctrico: 10W / metro lineal a máxima.
intensidad (RGB total, con 10 nodos / metro lineal),
* Fuente de alimentación: PDS-60ca 12V (máximo
5mts lineales).
CENEFA FLEX SLX - eW
Rango de Colores
2.700 °K (CRI=70) y 4.200 °K (CRI=70).
Fuente
10 nodos por metro lineal, cada nodo con 5 leds
(2.700 °K o 4.200 °K).
Lente
Lente transparente plana (115°)o lente de domo
(280°).
Regulaciones
Listado UL/cUL, CE.
Especificaciones de comunicación
Interfaz de datos: Color Kinetics-DMX Módulo Esquinero
* Control: línea completa de controladores
Color Kinetics o controladores compatibles con
el DMX512 (RS485), cuando se utiliza suministro
eléctrico/datos de Color Kinetics. Dimensiones:
1000mm (longitud de módulo lineal).
Especificaciones Eléctricas 60mm (ancho).
Requerimientos energéticos: 12VDC 47mm (altura).
Consumo eléctrico: 10W / metro lineal a máxima 60mm x60mm (módulo esquinero).
intensidad (RGB total, con 10 nodos / metro 47mm (altura módulo esquinero).
lineal),
* Fuente de alimentación: PDS-60ca 12V (máximo * Se deberán solicitar por separado (control y fuente)
5mts lineales). no se incluyen con la luminaria
131

133. LEDs para uso Interior
CENEFA LEDSTRING, luz monocromática
Sistema modular lineal decorativo, apto para aplicar a superficie de techo,
con tecnología LEDs; versión monocromática blanco (blanco frío, blanco cálido)
o color (rojo, verde, ambar o azul) . Cuerpo lineal en perfilería de aluminio extruído
con visera lateral antideslumbrante, terminación esmaltado. El sistema cuenta
con módulos esquineros para permitir armar en un ambiente “cenefas
perimetrales contínuas”. Las luminarias requieren para su funcionamiento de una
fuente de alimentación (debe solicitarse por separado) a ubicar en forma remoto.
Vida útil 50.000 h.
132

134. CENEFA LEDSTRING
Rango de Colores (monocromáticos)
Blanco frío (6.300 °K), blanco cálido (3.000 °K),
rojo, verde, azul y ambar
Fuente
20 leds por metro lineal (opcional 10 leds /mt).
Affinium LEDstring de alto flujo.
Especificaciones Eléctricas (LEDS)
Requerimientos energéticos: 24VDC.
Consumo eléctrico: 4W /metro lineal .
* Fuente de alimentación: Led Power Driver
.100W/24V-220VDC.
Dimensiones:
1000mm (longitud de módulo lineal).
60mm (ancho).
47mm (altura).
60mm x60mm (módulo esquinero).
47mm (altura módulo esquinero).
* Se deberán solicitar por separado (control y fuente) no se
incluyen con la luminaria
Alimentación con Led Power Driver de
100W/24V-220VDC
Blanco 3000°K: máximo 12 módulos de
1.000mm (máximo por rama 7 módulos de
1.000mm).
Blanco 6300°K: máximo 12 módulos de
1.000mm (por rama 7 módulos de 1.000mm).
Rojo, Verde, Azul y Ambar: máximo 14
módulos de 1.000mm (máximo por rama 7
módulos de 1.000mm).
Módulo Esquinero
133

135. LEDs para uso Interior
MINICENEFA / RGB / iW, luz dinámica
Sistema modular lineal decorativo, apto para aplicar a superficie de techo,
con tecnología LEDs; versión iW (blanco dinámico) o RGB (color) ambas
con infinitas posibilidades de combinación de tonalidades. Cuerpo lineal en perfilería
de aluminio extruído con visera lateral antideslumbrante, terminación esmaltado.
El sistema cuenta con módulos esquineros para permitir armar en un ambiente
“cenefas perimetrales contínuas”. Las luminarias requieren para su funcionamiento
de una fuente de alimentación y controlador (deben solicitarse por separado)
a ubicar en forma remoto.
Vida útil 50.000 h .
134

136. MINICENEFA / RGB
Rango de Colores
16.7 millones (24bit) de colores RGB aditivos, de
intensidad continuamente variable.
Fuente
Diodos emisores de luz de alta intensidad
DEL L-101 / 45 LEDs (longitud 305mm)
(15 rojos, 15 verdes, 15 azules)
Angulo del Haz
120° x 120°, lente de policarbonato cristal
Especificaciones de comunicación
Interfaz de datos: Color Kinetics-DMX
* Control: línea completa de controladores
Color Kinetics u otros controladores compat-
ibles con el DMX512 (RS485), cuando se utiliza
suministro eléctrico/datos de Color Kinetics.
Especificaciones Eléctricas
Requerimientos energéticos: 24VDC
Consumo eléctrico: 18W a máxima intensidad
(RGB total) en módulo de 910mm
* Fuente de alimentación: PDS-150e (máximo 8
luminarias RGB de 910mm)
MINICENEFA / iW
Rango de Blancos
3000°K (CRI=79) a 6500°K (CRI=73)
Fuente
Diodos emisores de luz de alta intensidad
DEL L-301 / 9 LEDs (longitud 305mm)
(6 cálidos, 3 fríos)
Angulo del Haz
120° x 120°, lente de policarbonato cristal
Especificaciones de comunicación
Interfaz de datos: Color Kinetics-DMX
* Control: línea iW de controladores Color
Kinetics, incluído el controlador iW Scene
Especificaciones Eléctricas Módulo Esquinero
Requerimientos energéticos: 24VDC
Consumo eléctrico: 18W a máxima intensidad
(RGB total) en módulo de 910mm
* Fuente de alimentación: PDS-150e (máximo 8
luminarias RGB de 910mm)
* Se deberán solicitar por separado (control y fuente)
no se incluyen con la luminaria
135

137. LEDs para uso Interior
ColorBlaze 48 y ColorBlaze72
Color Kinetics ColorBlaze 48 y ColorBlaze 72 son luminarias de LEDS de alto
rendimiento con tecnología Chromacore diseñados para el bañado lumínico
(uso interior) de largas superficies: colores ricos, saturados y con posibilidad
de efectos dinámicos de cambio de color. Aplicables a infinidad de espacios como
casinos, estudios de TV, teatros, exibiciones, etc. Tienen circuito de direccionamiento
DMX incorporado simplificando todo lo referente a su instalación y control.
El cuerpo de la luminaria es de aluminio extruído terminación esmaltado color
negro, incluye conjunto de brazos articulados para anclaje con sistema de rotación
y bloqueo de posicionamiento. Vida útil 50.000 h.
136

138. Rango de Colores
16 millones (24 bit) de colores RGB aditivos de
intensidad continuamente variable.
Fuente
ColorBaze 72 / 216 LEDs de alta intensidad (72
rojos, 72 verdes, 72 azules).
ColorBaze 48 / 144 LEDs de alta intensidad (48
rojos, 48 verdes, 48 azules).
Angulo del Haz
10° (al 50% de max. iluminancia), lente simé-
trico en policarbonato transparente.
Regulaciones
Listado UL/cUL, CE, PSE.
Especificaciones de comunicación
Interfaz de datos DMX512.
Control: línea completa de controladores. DMX-
Color Kinetics u otras fuentes DMX512 (RS485).
Especificaciones Eléctricas
Requerimientos energéticos: 220V-50/60Hz
Consumo eléctrico (ColorBlaze 72): 420W /
3.7A a máxima intensidad (RGB total).
Consumo eléctrico (ColorBlaze 48): 280W /
2.5A a máxima intensidad (RGB total).
Especificaciones ambientales
-40 °F a 122 °F (-40 °C a 50 °C) / temperatura
operacional. Devos Performance Hall / EEUU
14 °F a 122 °F (-10 °C a 50 °C) / temperatura Theatre and lighting design: Schuler Shook
de arranque.
Indice de Protección
IP20.
ColorBlaze 48 ColorBlaze 72
137

139. LEDs para uso Interior
iColor Cove MX Powercore
Color Kinetics iColor Cove MX Powercore es una luminaria de LEDS de máxima
intensidad con tecnología RGB . Apto para disponer los módulos en líneas
contínuas, sus reducidas dimensiones lo hacen ideal para instalar en gargantas,
retails, exhibidores y en infinitas aplicaciones arquitectónicas de uso interior.
Dos tipos de ángulos de emisión: 70°x70° (medium) y 20°x60° (narrow).
Cuerpo en inyección de aluminio con sistema de brazo-base para anclaje
permitiendo la orientación del módulo. Vida útil 50.000 h.
138

140. Rango de Colores
16 millones (24 bit) de colores RGB aditivos de
intensidad continuamente variable.
Fuente
iCOLORCOVE MX POWERCORE / 18 LEDs
de alta intensidad (6 rojos, 6 verdes, 6 azules).
Angulo del Haz
70° x 70° (sin óptica), 20° x 60° (óptica nar-
row).
Regulaciones
Listado UL/cUL, CE.
Especificaciones de comunicación
Interfaz de datos Color Kinetics Data Enabler.
Control: línea completa de controladores.
DMX-Color Kinetics incluyendo Light System.
Manager u otras fuentes DMX512 (RS485).
Especificaciones Eléctricas
Requerimientos energéticos: 230VDC/50-60Hz.
Consumo eléctrico 12W a máxima intensidad
(RGB) . City Center Rosario
Estudio de arquitectura:
Especificaciones ambientales Arqta Aldina Quintiero / Estudio Provedo-Quintiero
Rango de temperatura de operación:
Lighting Designer:
-4°F a 122°F (-20°C a 50°C).
LIDAC Lighting Application Center Philips Argentina
Indice de Protección
IP20.
Disposición en línea (máximo) 90 módulos
139

141. LEDs para uso Interior
iColor Cove QLX
Color Kinetics iColor Cove QLX es una luminaria de LEDS de media intensidad
a base de tecnología Cromasic, admite generar iluminación con colores saturados
y efectos dinámicos de cambios de color; aplicable en gargantas, iluminación
de acento e infinidad de situaciones arquitectónicas para uso interior.
Disponible en dos alternativas de ángulos: wide / 120x120° y medium / 100°x40°
y en dos longitudes de módulo: 6” (152mm) y 12” (305mm). Cuerpo inyectado
en termoplástico de ingeniería con sistema de brazo-base para anclaje
permitiendo la rotación del módulo en 180°. Vida útil 50.000 h.
140

142. Rango de Colores
16 millones (8 bit) de colores RGB aditivos de intensi-
dad continuamente variable. Detalle Instalación en Garganta
Fuente
iCOLORCOVE QLX 6” / 15 LEDs de alta intensidad
(5 rojos, 5 verdes, 5 azules).
iCOLORCOVE QLX 12” / 30 LEDs de alta intensidad
(10 rojos, 10 verdes, 10 azules).
Angulo del Haz
120° x 120° (wide), 100° x 40° (medium).
Regulaciones
Listado UL/cUL, CE.
Especificaciones de comunicación
Interfaz de datos Color Kinetics Data Enabler .
Control: línea completa de controladores. DMX-Color
Kinetics u otras fuentes DMX512 (RS485).
Especificaciones Eléctricas
Requerimientos energéticos: 24VDC/50-60Hz. iColor QLX 6” / Medium Beam
Consumo eléctrico (6”) 2W a máxima intensidad
(RGB).
Consumo eléctrico (12”) 3W a máxima intensidad
(RGB).
Especificaciones ambientales
Rango de temperatura de operación:
-4 °F a 122 °F (-20 °C a 50 °C).
Indice de Protección
IP20.
iColor QLX 12” / Medium Beam
141

143. LEDs para uso Interior
iW Cove Powercore
Color Kinetics iW Cove Powercore es una luminaria de LEDS con tecnología
Cromacore, regulable, que permite ajustar diferentes temperaturas de color
dentro del blanco; aplicable en gargantas, iluminación de acento e infinidad
de situaciones arquitectónicas para uso interior. Disponible en dos alternativas
de ángulos: medium / 50x50° y asymmetric / 20°x30°x160°. Cuerpo inyectado
en aluminio con sistema de brazo-base para anclaje permitiendo la rotación
del módulo en 180° con posiciones intermedias cada 10°. Vida útil 50.000 h.
142

144. Rango de Temperatura de Color
3000K (CRI=73) a 6500K (CRI=86)
Fuente
iW COVE POWERCORE / 10 LEDS de alta
intensidad (5 leds bco.cálido y 5 leds bco. frío).
Angulo del Haz
50° x 50° (medium), 20° x 30° x 160° (asym-
metric).
Regulaciones
Listado UL/cUL, CE
Especificaciones de comunicación
Interfaz de datos Color Kinetics iW Data
Enabler .
Control: línea completa de controladores DMX-
Color Kinetics incluyendo iW Scene Controller
o Light System Manager.
Especificaciones Eléctricas
Requerimientos energéticos: 240V DC/50-60Hz
Consumo eléctrico 15W a máxima intensidad.
Especificaciones ambientales
Rango de temperatura de operación:
-4°F a 122°F (-20°C a 50°C).
Indice de Protección
IP50. Rustic Kitchen / Boston, EEUU.
Lighting Design: Scott Ferriero.
iW Cove Powercore / Asymetric iW Cove Powercore / Medium
143

145. LEDs para uso Interior
eW Cove Powercore
Color Kinetics eW Cove Powercore es una luminaria lineal de LEDS
dimerizable, de alimentación a 220V, diseñada para aplicaciones en iluminaciones
de gargantas apta para disponer en líneas contínuas. Sus reducidas dimensiones
lo hacen ideal para instalar en retails, exhibidores y en infinitas aplicaciones
arquitectónicas de uso interior. Disponible en dos dimensiones:
6” (152mm) y 12” (305mm). Dos posibilidades de elección de temperatura
de color ( de luz blanca): 2800K y 4200K. Cuerpo en termoplástico de ingeniería
con sistema de brazo-base de anclaje que permite orientar el módulo
en una forma muy simple. Vida útil 50.000 h.
144

146. Temperatura de Color (fijas)
2.800 K (CRI=71) / 4.200 K (CRI=77).
Fuente
eW Cove PowerCore 6” / 3 LEDs de alta
intensidad.
eW Cove PowerCore 12” / 5 LEDs de alta
intensidad .
Angulo del Haz
110° x 110° lente simétrico en policarbonato
transparente.
Regulaciones
Listado UL/cUL, CE.
Especificaciones de comunicación
Sistema de interfaz de datos Color Kinetics
Chromasic.
Especificaciones Eléctricas
Requerimientos energéticos: 220-240V DC
Consumo eléctrico 4W a máxima intensidad
(eW Cove Powercore 6”) .
Consumo eléctrico 6W a máxima intensidad
(eW Cove Powercore 12”).
Soporta hasta 100 luminarias de 12” en un
mismo circuito.
Especificaciones ambientales
Rango de temperatura de operación:
-4 °F a 122 °F (-20 °C a 50 °C).
Indice de Protección
IP20.
Old North Church / Boston, EEUU.
Lighting Design: AJ Williams, Creative Events Lana Nathe, Light Insight
.
145

147. LEDs para uso Interior
eW Profile Powercore
Color Kinetics eW Profile Powercore es una luminaria de LEDS extrachata,
especialmente diseñada para iluminación de superficies en instalaciones
comerciales y residensiales. Es perfecta para vitrinas, expositores y bajo mesadas.
Disponible en dos temperaturas de color fijas 2.700 K y 4.000 K; su instalación
es muy simple no necesita alimentadores externos, se conecta directamente
a 220V y es posible instalarlo en forma individual o en línea contínua.
Tres longitudes de módulos posibles. Housing en aluminio extruído
con cabezales extremos en termoplástico inyectados y difusor de policarbonato
traslúcido. Vida útil 55.000 h.
146

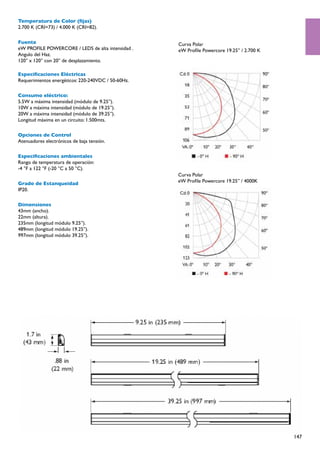

148. Temperatura de Color (fijas)
2.700 K (CRI=73) / 4.000 K (CRI=82).
Fuente Curva Polar
eW PROFILE POWERCORE / LEDS de alta intensidad . eW Profile Powercore 19.25” / 2.700 K
Angulo del Haz.
120° x 120° con 20° de desplazamiento.
Especificaciones Eléctricas
Requerimientos energéticos: 220-240VDC / 50-60Hz.
Consumo eléctrico:
5.5W a máxima intensidad (módulo de 9.25”).
10W a máxima intensidad (módulo de 19.25”).
20W a máxima intensidad (módulo de 39.25”).
Longitud máxima en un circuito: 1.500mts.
Opciones de Control
Atenuadores electrónicos de baja tensión.
Especificaciones ambientales
Rango de temperatura de operación:
-4 °F a 122 °F (-20 °C a 50 °C).
Curva Polar
Grado de Estanqueidad eW Profile Powercore 19.25” / 4000K
IP20.
Dimensiones
43mm (ancho).
22mm (altura).
235mm (longitud módulo 9.25”).
489mm (longitud módulo 19.25”).
997mm (longitud módulo 39.25”).
147

149. LEDs para uso Interior
TMS-P SLIM / LED, Master LEDtube
Liston lineal portatubo (ultrachato) con tecnologia LED, utiliza la última tecnología en leds
aplicada a la morfología tradicional de un tubo TLD ofreciendo un ahorro energético
superior al 50% y con una vida útil de 40.000 h. La alimentación eléctrica es directa a los
220V, sin necesidad de equipos auxiliares intermedios (el listón viene provisto en uno de
los extremos de una bornera de 3 vías para conexionado directo a 220V).
El cuerpo en acero esmaltado de color blanco de solo 38mm de ancho lo hacen
especialmente apto para aplicaciones en iluminación de gargantas perimetrales o
aplicaciones especiales.
148

150. TMS-P SLIM / LED
esta disponible en tres longitudes de módulo
(tres potencias) y dos alternativas de temperatura
de color.
Especificaciones Técnicas:
Reproducción cromática (CRI): 85 MASTER LEDtube tiene un ángulo de
Temperatura de Color: emisión de 140°, esto le permite un
Bco 4.000° K ó Bco 6.500 °K mejor aprovechamiento en la emisión
de luz y evita pérdidas dentro de una
Flujo Luminoso: luminaria .
1650LM (22W) / 1265LM (17W) / 825LM (11W). Su difusor frontal opal optimiza la
distribución del flujo luminoso y evitar
Angulo Apertura Lumínico: el deslumbramiento directo
140°.
No emite rayos UV ni IR.
Temperatura de funcionamiento
Vida útil:
30 °C / 45 °C
40.000 h (con el 70% del flujo inicial).
Dimensiones (listón):
Longitud 1200mm ( versión 22W).
Longitud 900mm (versió 17W).
Longitud 600mm ( versión11W).
Ancho (cuerpo) 38mm.
Altura (total aprox) 46mm.
Potencia:
1x22W/ LED / 90-254V
1x17W/LED / 90-254V
1x11W/ LED /90-254V
149

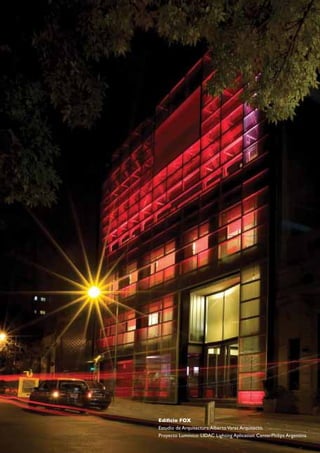

151. falta foto

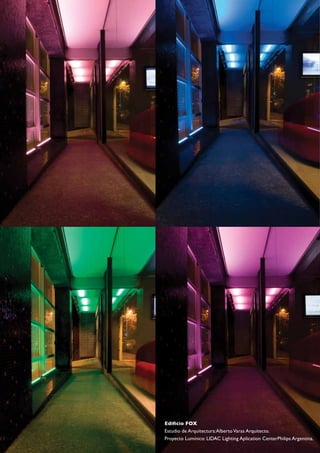

Edificio FOX
Estudio de Arquitectura:Alberto Varas Arquitecto.
150 Proyecto Lumínico: LIDAC Lighting Aplication CenterPhilips Argentina.

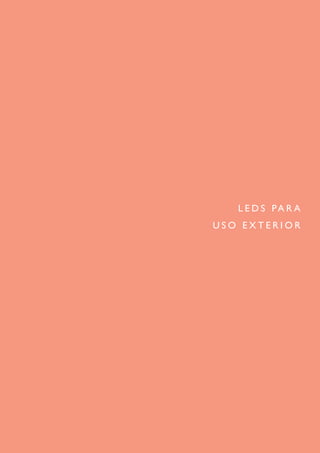

152. L E D S PA R A
USO EXTERIOR
151

153. LEDs para uso Exterior
POMPEI N LED, luz dinámica
Luminaria de empotrar en piso con tecnología LED Chromacore; opción de luz
dinámica iW (IntelliWHITE) o RGB con colores ricos, saturados; ambas opciones
con posibilidad de infinitas combinaciones. Cuerpo y anillos frontales en aluminio
esmaltado con difusor frontal en vidrio templado, incluye housing en PVC
para facilitar la instalación. El diseño frontal de la luminaria permite su instalación
a ras de piso terminado.
Las luminarias requieren para su funcionamiento de una fuente de alimentación
y un sistema controlador de interfaz de datos.
Vida útil 50.000 h.
152

154. POMPEI N LED (Versión RGB)
Rango de Colores Especificaciones de comunicación
16.5 millones (24 bit) de colores RGB aditivos de
rango de emisión de intensidad continuamente Interfaz de datos: Color Kinetics-DMX
variable. * Control: línea completa de controladores
Color Kinetics u otros controladores compat-
ibles con el DMX512 (RS485), cuando se utiliza
Fuente
suministro eléctrico/datos de Color Kinetics.
Diodos emisores de luz de alta intensidad.
DLE C-101 / 18 LEDs (6 rojos, 6 verdes, 6 azules).
Especificaciones Eléctricas
Angulo del Haz
Requerimientos energéticos: 24VDC
12° lente transparente, 22° lente esmerilado.
Consumo eléctrico: 25W a máxima intensidad
(RGB total)
Regulaciones * Fuente de alimentación: PDS-150e (máximo 6
Listado UL/cUL, CE luminarias RGB) / PDS-60 24V (máximo 2 lumi-
narias RGB)
PDS-150e PDS-60 24V
* Se deberán solicitar por separado, no se incluyen con la
luminaria.
(Versión iW)
Especificaciones de comunicación
Interfaz de datos: Color Kinetics-DMX.
* Control: línea iW de controladores Color
Diámetro exterior: 290mm Kinetics, incluído el controlador iW Scene.
(aro visible una vez instalado).
Profundidad de hueco: 310mm.
Especificaciones Eléctricas
Requerimientos energéticos: 24VDC.
Consumo eléctrico: 25W a máxima emisión
* Fuente de alimentación (PDM-301): iW PDS-150.
POMPEI N LED
Rango de Colores * Se deberán solicitar por separado, no se incluyen con la
3.000 °K (CRI=79) a 6.500 °K (CRI=81). luminaria.
Fuente
Diodos emisores de luz de alta intensidad.
Angulo del Haz
18° lente transparente, 24° lente esmerilado.
Regulaciones
Listado UL/cUL, CE.
iW PDS-150
Instalación Típica de Varias Luminarias
Máximo 6 luminarias DOMINO
Diámetro exterior: 290mm. LED/1
(aro visible una vez instalado) con fuente iW PDS-150.
Profundidad de hueco: 310mm.
153

155. LEDs para uso Exterior
Maker Led RGB
Equipada con LEDs SMD y un difusor de vidrio, esta luminaria brinda una
referencia visual clara y un flujo luminoso uniforme. La versión Marker Led RGB
permite aplicar cambios dinámicos de colores, ampliando enormemente
las opciones de creación de efecto. Con un diseño robusto, el Marker Led
está disponible en versiones circular, rectangular y cuadrada, con una caja
(housing) de fácil montaje, apto para instalar en paredes y suelos.
154

156. Marker LED redondo
Tipo
220 - 240V: BBG300 / 24V BBG301
Fuente de luz
12 x LEDs SMD.
Dimensiones (Alto x Ancho X Largo):
93 x 95 x 95 mm.
Observaciones
Vida útil: 50.000 h. Producto presentado:
Accesorios del conjunto Maker LED BBG300
Todas las dimensiones están en mm.
Caja montada 2xM20, alto 145 mm
Caja premontada para hormigón, alto 178 mm.
Marker LED cuadrado
Tipo
220 - 240V: BBG310 / 24V: BBG311
Fuente de luz: 40 x LEDs SMD
Dimensiones (Alto x Ancho X Largo)
75 x 100 x 100 mm.
Observaciones Producto presentado:
Vida útil: 50.000 . Maker LED BBG310
Todas las dimensiones están en mm.
Accesorios del conjunto
Caja montada 2xM20, alto 109 mm.
Caja premontada para hormigón, alto 143 mm.
Marker LED rectangular
Tipo
220 - 240V: BBG320 / 24V: BBG321
Fuente de luz
16 x LEDs SMD
Dimensiones (Alto x Ancho X Largo)
75 x 100 x 200 mm
Observaciones Producto presentado:
Maker LED BBG321
Vida útil: 50.000 h. Todas las dimensiones
Accesorios del conjunto están en mm.
Caja montada 2xM20, alto 109 mm
Caja premontada para hormigón, alto 143 mm.
Marker LED Marker Led Caja rebajada Caja semirebajada
Colores de la luz
RGB, rojo, verde, azul, amarillo y blanco frío.
Alimentación eléctrica
24V / 220 - 240V c.a / 50 Hz.
Controles (opcional)
Colour Chaser DMX; Colour Chaser Wheel.
IP
IP67.
Materiales
Tapa superior: vidrio temperado Anillo superior:
acero inoxidable.
Caja que carga el equipo: Policarbonato.
155

157. LEDs para uso Exterior
Amazon LED MINI,
un toque de ambiente
Amazon LED permite crear caminos o entradas atractivas y acogedoras
con luces de orientación o señalización. Disponible en cinco colores diferentes
– ámbar, rojo, azul, verde y blanco – para añadir un toque de ambiente en
instalaciones de interior y exterior.
Amazon LED Mini Kit, disponible en blanco y azul, es un conjunto completo
de luces de orientación con control remoto que se pueden instalar en paredes,
senderos, zócalos tanto exterior como interior. Vida útil 50.000 h.
156

158. La gama Amazon LED
LED MINI BBC211 / LED MINI KIT BBC211
Cuerpo en aluminio color gris con difusor frontal en policarbonato, Disponible
en versión individual (BBC211) o en Kit de 10 luminarias (BBC211 KIT).
La versión BBC211 KIT incluye 10 unidades (luminarias), transformador, control
remoto, pila, cable de 20mts y 22 conectores de ajuste rápido.
Tipo de Led:
1 x SMD LED-HB (alto brillo).
Especificaciones eléctricas:
Tensión 220V / 9V.
Consumo 0.25W (luminaria individual).
3W (versión Kit / 10 unidades).
Dimensiones:
28mm (diámetro exterior).
35mm (profundidad total).
Grado de Hermeticidad:
IP65.
Seguridad Eléctrica:
Clase III.
Vida útil:
50.000 h.
157

159. LEDs para uso Exterior
ColorGraze Powercore
ColorGraze Powercore es una innovadora luminaria lineal con tecnología LED
para uso exterior, apta para aplicaciones arquitectónicas con luz de color
y cambio dinámico de color. Su instalación y control es muy simple gracias
al uso de tecnología Powercore y Chromacore. Disponible en tres longitudes
de módulos. Housing en aluminio extruído con lentes en policarbonato cristal.
158

160. Casino Puerto Madero, Edificio Tierra / Buenos Aires, Argentina.
Estudio de Arquitectura: Quintiero-Provedo Arquitectos.
Proyecto Lumínico: LIDAC Philips Argentina.
ColorGraze Powercore ColorGraze Powercore
Rango de Colores
2ft / 30°x60° 2ft / 10°x60°
16.7 millones de colores RGB aditivos de
intensidad continuamente variable.
Fuente
ColorGraze Powercore / LEDs de alta intensidad.
Angulo del Haz
10°x60° (Narrow) / 30°x60° (Medium).
Regulaciones
Listado UL/cUL, CE.
Especificaciones de comunicación
Interfaz de datos Color Kinetics Data Enabler.
Control: línea completa de controladores DMX-
Color Kinetics u otras fuentes DMX512 (RS485).
Especificaciones Eléctricas
Alimentación eléctrica: 220-240VDC / 50-60Hz.
Consumo eléctrico:
35W (a máxima intensidad RGB / versión 2ft).
52.5W (a máxima intensidad RGB / versión 3ft).
70W (a máxima intensidad RGB / versión 4ft).
Especificaciones ambientales
Rango de temperatura de arranque:
-4 °F a 122 °F (-20 °C a 50 °C).
Rango de temperatura de funcionamiento:
-40 °F a 122 °F (-40 °C a 50 °C).
Indice de Protección
IP66.
Vida Util
50.000 h.
Dimensiones (longitudes disponibles):
2ft (609mm).
3ft (914mm).
4ft (1219mm).
159

161. LEDs para uso Exterior
eW Graze Powercore
eW Graze Powercore es una luminaria lineal, con tecnología LED,
especialmente diseñada para el alumbrado arquitectónico exterior con luz
blanca. Dos temperaturas de color disponibles (fijas) y dos longitudes
de módulo disponibles permiten adpatarse a cada situación. Housing en aluminio
extruído con difusor en policarbonato cristal y base de montaje ajustable
con rotación de 90°.
160

162. Temperatura de Color
Especificaciones ambientales
2.700 K o 4.000 K.
Rango de temperatura de arranque:
-4 °F a 122 °F (-20 °C a 50 °C).
Fuente
Rango de temperatura de funcionamiento:
eW Graze Powercore / LEDs de alta intensidad.
-40 °F a 122 °F (-40 °C a 50 °C).
Angulo del Haz
10°x60° (Narrow) / 30°x60° (Medium).
Indice de Protección
IP66.
Opciones de Control
Atenuadores electrónicos de baja tensión.
Vida Util
50.000 h.
Especificaciones Eléctricas
Alimentación eléctrica: 220-240VDC / 50-60Hz.
Dimensiones (opción longitudes):
1ft / 305mm .
Consumo eléctrico:
4ft / 1200mm.
14.5W (a máxima intensidad, módulo 1ft).
58W (a máxima intensidad, módulo 4ft).
161

163. LEDs para uso Exterior
ColorReach Powercore
ColorGraze Powercore es un proyector, con tecnología LED, con la más
alta perfomance para el alumbrado arquitectónico exterior con color.
Especialmente diseñado para barrer superficies de gran escala con luz
uniforme (hasta 15.2mts); es posible obtener infinidad de tonalidades
de luz, colores saturados y cambio dinámico de color. Existen ópticas y lentes
especiales para cubrir un amplio espectro de necesidades e incluso ambas
“alas” del proyector pueden trabajar en forma independiente una de otra, es
decir un “ala” con óptica concentrada y la otra con óptica abierta,
o usar tonalidades diferentes para ambas. Housing en inyección de aluminio
con difusor frontal en cristal templado y horquilla basculante para anclaje.
162

164. Rango de Colores
16.7 millones de colores RGB aditivos de
intensidad continuamente variable..
Fuente
ColorReach Powercore / LEDs de alta
intensidad.
Angulo del Haz
8° / 13 / 23° / 40° y 63° (lentes disponibles
5°x17° (lente asimétrico).
Regulaciones
Listado UL/cUL, CE.
Especificaciones de comunicación
Interfaz de datos Color Kinetics Data Enabler
Control: línea completa de controladores
DMX-Color Kinetics u otras fuentes DMX512
(RS485).
Especificaciones Eléctricas
Alimentación eléctrica: 220-240VDC / 50-60Hz.
Consumo eléctrico:
290W (a máxima intensidad RGB).
Especificaciones ambientales
Rango de temperatura de arranque:
-4 °F a 122 °F (-20°C a 50 °C).
Rango de temperatura de funcionamiento:
-40 °F a 122 °F (-40°C a 50 °C).
Indice de Protección
IP66.
Vida Util
68.000 h.
Dimensiones:
734mm x 457mm (frente proyector).
122mm (altura cabezal proyector).
Organización del evento: LALCEC y Gobierno de la Ciudad Autónoma de Bs As.
Auspiciantes: Embajada Holandesa y Philips Argentina SA
Soluciones de Iluminación: LiAS - Philips Argentina.
163

165. LEDs para uso Exterior
IW REACH POWERCORE
IW REACH POWERCORE es un proyector con tecnología LED, con la más
alta perfomance para el alumbrado arquitectónico exterior con barrido de
luz en blanco dinámico, con variaciones desde un blanco cálido de 2.700 °K
a un blanco frío de 6.500 °K. Especialmente diseñado para barrer superficies
de gran escala con luz uniforme, es posible obtener infinitas tonalidades de
blancos con cambios dinámicos. Existen ópticas y lentes especiales para poder
cubrir un amplio espectro de necesidades e incluso ambas “alas” del proyector
pueden trabajar en forma independiente una de otra, es decir un “ala” con
óptica concentrada y la otra con óptica abierta o usar tonalidades diferentes
para ambas. Housing en inyección de aluminio con difusor frontal en cristal
templado y horquilla basculante para anclaje.
164

166. iW Reach Powercore Polar Candela Distribution
8º Spread Lens
Rango de Colores Power Consumption 125W
2.700 °K a 6.500 °K. Lumens 4.902
Fuente Efficacy 39.2 lm/W
Leds de alta intensidad.
Angulo del Haz
8° / 13° / 23°/ 40° / 63° (lentes simétricos)
5°x17° (lente asimétrico).
Especificaciones de comunicación
Interfaz de datos Color Kinetics IW Data
Enablers. iW Reach Powercore Polar Candela Distribution
Control: controladores iW Color Kinetics, DMX 13º Spread Lens
o Ethernet. Power Consumption 125W
Indice de Reproducción Cromática Lumens 4.873
Efficacy 38.9 lm/W
CRI = 69.
Alimentación Eléctrica
220-240VDC / 50-60Hz.
Consumo eléctrico
250W (a máxima intensidad).
Especificaciones ambientales
Rango de temperatura de funcionamiento:
-40 ° – 122 °F (-40 ° – 50 °C). iW Reach Powercore Polar Candela Distribution
Rango de temperatura de arranque: 23º Spread Lens
-4 ° – 122 °F (-20° – 50 °C). Power Consumption 125W
Indice de Protección Lumens 4.766
Efficacy 38.1 lm/W
IP66.
Vida útil
70.000 h.
iW Reach Powercore Polar Candela Distribution
40º Spread Lens
Power Consumption 125W
Lumens 4.692
Efficacy 37.5 lm/W
iW Reach Powercore Polar Candela Distribution
63º Spread Lens
Power Consumption 125W
Lumens 4.626
Efficacy 37.0 lm/W
165

167. LEDs para uso Exterior
EW REACH POWERCORE
EW REACH POWERCORE es un proyector con tecnología LED, con la
más alta perfomance para el alumbrado arquitectónico exterior con barrido
de luz monocromática en blanco 2700°K o 4000°K, azul, verde, ambar y
rojo. Especialmente diseñado para barrer superficies de gran escala con luz
uniforme, Existen ópticas y lentes especiales para poder cubrir un amplio
espectro de necesidades e incluso ambas “alas” del proyector pueden trabajar
en forma independiente una de otra. Housing en inyección de aluminio con
difusor frontal en cristal templado y horquilla basculante para anclaje.
166

168. EW Reach Powercore Polar Candela Distribution
Rango de Colores 2700K
Luz monocromática: 8º Spread Lens
Blanco 2.700 °K o 4.000 °K / rojo / verde / ambar / azul. Lumens 3.871
Fuente Efficacy 30.9 lm/W
Leds de alta intensidad.
Angulo del Haz
8° / 13° / 23°/ 40° / 63° (lentes simétricos).
5°x17° (lente asimétrico).
Control:
On / Off.
Indice de Reproducción Cromática
EW Reach Powercore Polar Candela Distribution
CRI = 83 (bco. 2.700 °K). 4000K
CRI = 80 (bco 4.000 °K). 8º Spread Lens
Alimentación Eléctrica Lumens 5.109
Efficacy 40.8 lm/W
220-240VDC / 50-60Hz.
Consumo eléctrico
250W (a máxima intensidad).
Especificaciones ambientales
Rango de temperatura de funcionamiento:
-40 ° – 122 °F (-40 ° – 50 °C)
Rango de temperatura de arranque:
-4 ° – 122 °F (-20 ° – 50 °C) EW Reach Powercore Polar Candela Distribution
Indice de Protección 2700K
IP66 13º Spread Lens
Vida útil Lumens 3.852
Efficacy 30.8 lm/W
70.000 h.
Polar Candela Distribution
EW Reach Powercore
2700K
23º Spread Lens
Lumens 3.767
Efficacy 30.2 lm/W
EW Reach Powercore Polar Candela Distribution
2700K
40º Spread Lens
Lumens 3.709
Efficacy 29.7 lm/W
167

169. LEDs para uso Exterior
Color Blast 12 Powercore
El ColorBlast® 12 de Color Kinetics® es un producto con tecnología Chromacore®,
diseñado para bañar las paredes con colores ricos, saturados y con efectos de cambio
de colores. ColorBlast 12 ha sido diseñado específicamente con las necesidades
de los diseñadores de alumbrado, arquitectos y diseñadores de vidrieras.
Un producto completamente sellado, ColorBlast® 12 está diseñado tanto para
instalaciones en interiores como en exteriores. La carcasa elegante y robusta
de aluminio fundido moldeado cumple o excede con las especificaciones
de uso en ubicaciones húmedas y mojadas.
168

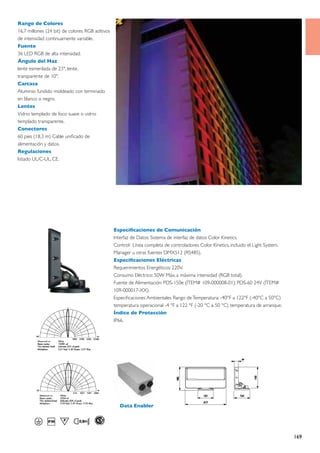

170. Rango de Colores
16,7 millones (24 bit) de colores RGB aditivos
de intensidad continuamente variable.
Fuente
36 LED RGB de alta intensidad.
Ángulo del Haz
lente esmerilada de 23°, lente.
transparente de 10°.
Carcasa
Aluminio fundido moldeado con terminado
en blanco o negro.
Lentes
Vidrio templado de foco suave o vidrio
templado transparente.
Conectores
60 pies (18,3 m) Cable unificado de
alimentación y datos.
Regulaciones
listado UL/C-UL, CE.
Especificaciones de Comunicación
Interfaz de Datos: Sistema de interfaz de datos Color Kinetics.
Control: Línea completa de controladores Color Kinetics, incluido el Light System.
Manager u otras fuentes DMX512 (RS485).
Especificaciones Eléctricas
Requerimientos Energéticos: 220v.
Consumo Eléctrico: 50W Máx, a máxima intensidad (RGB total).
Fuente de Alimentación: PDS-150e (ÍTEM# 109-000008-01); PDS-60 24V (ÍTEM#
109-000017-XX).
Especificaciones Ambientales Rango de Temperatura: -40°F a 122°F (-40°C a 50°C)
temperatura operacional -4 °F a 122 °F (-20 °C a 50 °C) temperatura de arranque.
Índice de Protección
IP66.
Data Enabler
169

171. LEDs para uso Exterior
IWBlast 12 Powercore
El iW Blast 12 de IntelliWhite™ es un sistema controlable de luz blanca robusto y de alto
rendimiento para aplicaciones de bañado y recubrimiento de paredes en interiores/exteriores.
El iW Blast 12 brinda una luz blanca de alta calidad de temperatura controlable que presenta
consistencia de color de unidad a unidad. El sistema es apto para alumbrado de detalles
arquitectónicos, escenarios de teatro e iluminación de estudios. El iW Blast 12
proporciona un control flexible de temperatura del color y brillo por medio de Chromacore®,
la tecnología acreditada que forma la base de los sistemas de iluminación de estado sólido
de Color Kinetics. Al aplicarse a los productos IntelliWhite, Chromacore controla los canales de LED
de blanco tibio y blanco frío para producir emisiones de temperaturas del color entre 3.000 a 6.500
kelvin a partir de una misma unidad. El iW Blast 12 permite ajustar la intensidad a la vez que posibilita
la opción de mantener constante la temperatura del color o variarla.
170

172. Rango de Colores
3.000 K a 6.500 K.
Fuente LED
De alta intensidad.
Ángulo del Haz
18° lente transparente, 24° lente esmerilado.
Carcasa
Aluminio fundido moldeado con terminado
en seco blanco o negro.
Lentes
Vidrio templado de foco suave o vidrio tem-
plado transparente.
Conectores
Cable unificado de alimentación y datos.
Regulaciones
listado C-UL US, certificado CE.
Especificaciones de Comunicación
Interfaz de Datos: Color Kinetics iW PDS-150.
Control: Línea iW de controladores Color Kinetics,
incluido el controlador iW Scene.
Especificaciones Eléctricas Marriott Custom House Tower Boston, EEUU .
Requerimientos Energéticos: 220V.
Consumo Eléctrico: 50W Máx, a máxima emisión.
Fuente De Alimentación: iW PDS-150 (ÍTEM# 509-000001-00).
Lighting Design: Lam Partners, Inc.
Especificaciones Ambientales
Rango De Temperatura: -4°F a 122°F (-20°C a 50°C) basado
en resultados de prueba de un
producto específico.
Índice de Protección
IP66.
iW Data Enabler
171

173. LEDs para uso Exterior
EW BLAST POWERCORE
EW BLAST POWERCORE es un proyector con tecnología LED, con la alto
rendimiento para el alumbrado arquitectónico exterior apto para barridos de luz
monocromática color blanco 2.700 °K o 4.000 °K. Especialmente diseñado para
barrer superficies o destaque de detalles arquitectónicos. Housing en inyección de
aluminio con difusor frontal en cristal templado y base con articulación para anclaje.
172

174. Rango de Colores
Luz monocromática:
Blanco 2.700 °K o 4.000 °K.
Fuente
Leds de alta intensidad.
Ángulo del Haz
10° lente cristal.
21° lente “frosted”.
Control:
On / Off.
Reproducción Cromática
CRI = 82 (bco. 2.700 °K).
CRI = 80 (bco 4.000 °K).
Alimentación Eléctrica
220-240VDC / 50-60Hz.
Consumo eléctrico
50W (a máxima intensidad).
Especificaciones ambientales Polar Candela Distribution
eW Blast Powercore
Rango de temperatura de funcionamiento: 2700K
-40 ° – 122 ºF (-40 ° – 50 °C). 21º Spread Lens
Rango de temperatura de arranque: Lumens 1.786
Efficacy 38.2 lm/W
-4 ° – 122 °F (-20 ° – 50 °C).
Indice de Protección
IP66.
Vida útil
70.000 h.
eW Blast Powercore Polar Candela Distribution
2700K
10º Spread Lens
Lumens 1.990
Efficacy 42.3 lm/W
173

175. LEDs para uso Exterior
COLORBURST POWERCORE
COLORBURST POWERCORE es un proyector con tecnología LED, con alto
rendimiento para el alumbrado exterior (o interior); de reducido tamaño, apto para
barridos de luz , destaques de detalles arquitectónicos o aplicaciones en iluminación
paisajista. Es posible obtener colores ricos, saturados y generar efectos dinámicos
con varias alternativas para la elección de apertura del haz (lentes ópticos). Housing
en inyección de aluminio con difusor frontal en cristal templado y base con horquilla
articulada (opcional brazo móvil). Terminación exterior esmaltado.
174

176. ColorBust Powercore Polar Candela Distribution
Rango de Colores 8º Primary optic
LED Lumens Efficacy
16.7 millones (24bit) de colores RGB aditivos
RGB 647 24.6
de intensidad variable.
Fuente
19 leds de alta intensidad.
Ángulo del Haz
8° / 14° / 23° / 41° / 10°x41°.
Especificaciones de Comunicación:
Interface Data Enabler Pro (DMX/Ethernet).
Línea completa de controladores Color ColorBust Powercore Polar Candela Distribution
Kinetics. 14º Spread Lens
Alimentación Eléctrica LED Lumens Efficacy
RGB 571 21.7
220-240VDC / 50-60Hz.
Consumo eléctrico
30W (a máxima intensidad RGB).
Especificaciones ambientales
Rango de temperatura de funcionamiento:
-40 ° – 122 °F (-40 ° – 50 °C).
Rango de temperatura de arranque:
-4 ° – 122 °F (-20 ° – 50 °C).
ColorBust Powercore Polar Candela Distribution
Indice de Protección 23º Spread Lens
IP66. LED Lumens Efficacy
Vida útil RGB 558 21.2
70.000 h.
ColorBust Powercore Polar Candela Distribution
41º Spread Lens
LED Lumens Efficacy
RGB 552 20.9
ColorBust Powercore Polar Candela Distribution
10 x 41º Spread Lens
LED Lumens Efficacy
RGB 584 22.2
175

177. LEDs para uso Exterior
eWBURST POWERCORE
eWBURST POWERCORE es un proyector con tecnología LED, con alto
rendimiento para el alumbrado exterior (o interior); de reducido tamaño, apto para
barridos de luz , destaques de detalles arquitectónicos o aplicaciones en iluminación
paisajista. Disponible en luz monocromática blanco cálido (2.700 °K) o blanco neutro
(4.000 °K). Diferentes alternativas para la elección de apertura del haz (lentes
ópticos). Housing en inyección de aluminio con difusor frontal en cristal templado y
base con horquilla articulada (opcional brazo móvil). Terminación exterior esmaltado.
176

178. eW Burst Powercore Polar Candela Distribution
2.700K
Rango de Colores 8º Primary optic
Luz monocromática Lumens 1.168
Blanco 2.700 °K o 4.000 °K Efficacy 39.9 lm/W
Fuente
Leds de alta intensidad.
Ángulo del Haz
8° / 14° / 23° / 41° / 10°x41°.
Control
On / Off.
Reproducción Cromática EW Reach Powercore Polar Candela Distribution
CRI = 82 (bco. 2.700 °K). 4.000K
8º Primary optic
CRI = 80 (bco 4.000 °K).
Lumens 1.475
Alimentación Eléctrica Efficacy 49.3 lm/W
220-240VDC / 50-60Hz.
Consumo eléctrico
30W (a máxima intensidad RGB).
Especificaciones ambientales
Rango de temperatura de funcionamiento:
-40 ° – 122 °F (-40 ° – 50 °C).
Rango de temperatura de arranque:
EW Reach Powercore Polar Candela Distribution
-4 ° – 122 °F (-20 ° – 50 °C).
2.700K
Indice de Protección 23º Spread Lens
IP66. Lumens 1.004
Vida útil Efficacy 34.3 lm/W
70.000 h.
EW Reach Powercore Polar Candela Distribution
2.700K
41º Spread Lens
Lumens 991
Efficacy 33.8 lm/W
177

179. LEDs para uso Exterior
C-Splash 2
Esta luminaria sumergible y ultra delgada brinda luz vibrante de colores cambiantes
para uso bajo agua, dulce o salada, en profundidades de de hasta 15’ (4,6 metros).
178

180. Características
Lentes templados en acabado claro para luz
concentrada ó acabado esmerilado para luz extensa.
El cable unificado de alimentación y datos minimiza el
cableado.
Se puede usar en agua tratada con bromo y cloro.
179

181. LEDs para uso Exterior
iColor Accent Powercore
iColor® Accent de Color Kinetics® es un sistema de luz lineal de vista directa para
interiores/exteriores. Disponible en longitudes de 1; 4 y 8 pies; cada segmento puede
ser interconectado entre sí para crear largas columnas de color y así realzar el exterior
de los edificios o destacar carteles en aplicaciones de comercio.
Debido a que iColor Accent utiliza una lente difusa específicamente diseñada para la
vista directa, el sistema se puede usar para crear efectos estupendos en aplicaciones
residenciales y comerciales.
Diseñado para cumplir con los requerimientos de robustez de las aplicaciones
de exteriores, iColor Accent viene completamente sellado y cumple con las
especificaciones de uso en ubicaciones mojadas. El sistema viene equipado con
soportes ajustables, lo que lo torna extremadamente versátil y fácilmente adaptable
para los ambientes de montaje más creativos.
180

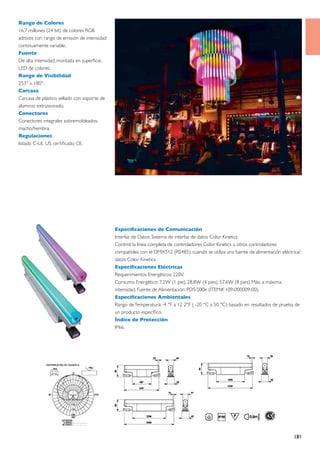

182. Rango de Colores
16,7 millones (24 bit) de colores RGB
aditivos con rango de emisión de intensidad
continuamente variable.
Fuente
De alta intensidad, montada en superficie,
LED de colores.
Rango de Visibilidad
253° x 180°.
Carcasa
Carcasa de plástico sellado con soporte de
aluminio extrusionado.
Conectores
Conectores integrales sobremoldeados,
macho/hembra.
Regulaciones
listado C-UL US, certificado CE.
Especificaciones de Comunicación
Interfaz de Datos: Sistema de interfaz de datos Color Kinetics
Control: la línea completa de controladores Color Kinetics u otros controladores
compatibles con el DMX512 (RS485), cuando se utiliza una fuente de alimentación eléctrica/
datos Color Kinetics.
Especificaciones Eléctricas
Requerimientos Energéticos: 220V.
Consumo Energético: 7,2W (1 pie), 28,8W (4 pies), 57,6W (8 pies) Máx, a máxima.
intensidad. Fuente de Alimentación: PDS-500e (ÍTEM# 109-000009-00).
Especificaciones Ambientales
Rango de Temperatura: -4 °F a 12 2°F ( -20 °C a 50 °C) basado en resultados de prueba de
un producto específico.
Índice de Protección
IP66.
181

183. LEDs para uso Exterior
iColor Flex LMX
iColor® Flex LMX de Color Kinetics® es una solución de alumbrado que consiste en un cordón
flexible de LED, más brillante y con posibilidad de elegir lente plano cristal o lente tipo domo
traslúcido iColor Flex LMX es una opción excelente para usos en las industrias de trabajo
en madera, señalización y entretenimiento. Diseñado para alumbrados de realce y perimétrico
o como componente de una unidad personalizada, iColor Flex LMX provee a los profesionales
del alumbrado el “elemento fundamental” para el diseño y creación de aplicaciones exclusivas.
Los usos pueden incluir: paredes cortinas (curtain walls), recubierto de fachadas de edificios
y alumbrado de bajo-gabinetes. Dependiendo del color de aplicación de iColor Flex LMX
seleccionado, el usuario podrá crear efectos exclusivos de cambio de color o animaciones
personalizadas. Se puede utilizar iColor Flex LMX como cordón de luz tradicional o se lo puede
montar de manera especial por medio de grampas de sujeción o rieles de montaje.
182

184. Rango de Colores
16.7 mil millones (36 bit) de colores RGB
aditivos, de intensidad continuamente variable.
Fuente
50 nodos; cada uno con los siguientes LED: 3
Rojo, 2 Verde, 2 Azul. Total 350 LED.
Disponible en
Lente transparente plana o lente de domo
translúcido.
Carcasa
Policarbonato, aprox.1,10” x 1,22” x 0,56”Alto
(2,97 cm x 3,12 cm x 1,4 cm).
Regulaciones
C-UL, US, CE.
Especificaciones de Comunicación
Interfaz de Datos: Sistema de interfaz de datos
Color Kinetics. Control: Ethernet, DMX512 o
independiente.
Especificaciones Eléctricas (Luces)
Requerimientos Energéticos: 12VDC.
Consumo Eléctrico 50W: Máx. a máxima intensidad (RGB total), cada cordón de 50 nodos.
Fuente de Alimentación: Color Kinetics PDS-60ca 12V (Pre-programada 109-000020-00,
DMX 109-000020-01 y Ethernet 109-000020-02).
Especificaciones Eléctricas (Suministro Eléc/datos)
Entrada de Potencia: 100VAC a 240VAC autorregulable (50Hz–60Hz).
Corrección del factor de potencia (PFC).
Potencia de Salida: 12VDC.
Disipación de Calor: 25 porciento del total de potencia de salida.
Carcasa: Estilo NEMA 4 para interiores/exteriores.
Conectores Datos: conectores de entrada y salida RJ45 Alimentación: conector de 4 pines.
Especificaciones Ambientales
Rango de Temperatura: -40 °F a 122 °F (-40 °C a 50 °C) temperatura operacional
-4 °F a 122 °F (-20 °C a 50 °C) temperatura de arranque.
Índice de Protección
IP66.
183

185. LEDs para uso Exterior
ew Flex SLX
Este cordón durable y flexible permite la emisión de puntos dinámicos de luz blanca
sobre prácticamente cualquier tipo de superficie interior o exterior y sobre esculturas
tridimensionales. También es ideal para el alumbrado de rincones estrechos y de señales.
184

186. Características
Disponibles en dos temperaturas del color fi jas: 2.700 K y 4.200 K.
50 nodos controlables individualmente.
El espacio estándar entre nodos es de 4” (10,1 cm) o 12” (30,5 cm). Espaciamientos.
perzonalizables centrados disponibles hasta de 12” (30,5 cm).
Disponibles con domos planos transparentes o translúcidos.
PDS-60ca 24V
185

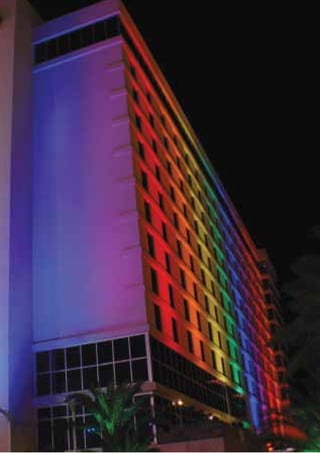

187. 186

188. P ROY E C TO R E S
PA R A E X T E R I O R
187

189. Proyectores para Exterior
Decoflood 605
Proyector diseñado especificamente para el uso de lámparas PAR38 y PAR30,
cuerpo en inyección de aluminio con tapa frontal desmontable y vidrio
templado resistente a los choques térmicos. Manijón de sujeción en planchuela
de aluminio con tapas laterales en termoplástico de ingeniería (polipropileno)
resistente a los rayos UV y junta de goma siliconada Grado de estanqueidad IP65.
Puede ser montado en superficies horizontales como paredes y cielorrasos
o mástiles con la utilización de abrazadera adecuada.
Posee escala incorporada en las articulaciones para facilitar la tarea de enfoque.
Por medio de un clip frontal, fácil de liberar mediante un destornillador,
se accede a la lámpara para su reemplazo.
188

190. Accesorios
Louver circular antideslumbrante.
Visera antideslumbrante.
Cannon barndoors.
Reja de protección.
Filtros de color.
Lentes ópticos refractores.
Instalación
Posee una abrazadera (manijón) de montaje
universal permitiendo la instalación sobre superficies
horizontales y verticales, así como sobre cielorrasos.
La entrada de alimentación eléctrica se realiza a
través de un prensacable PG13.5.
Potencia
1x35-70 / CDM-R PAR30
(equipo auxiliar remoto).
1X80-120w / PAR38
(220V).
Accesorios opcionales
189

191. Proyectores para Exterior
Decoflood 606
Proyector diseñado especificamente para el uso de lámpara tubular hasta 150w,
cuerpo en inyección de aluminio con tapa frontal desmontable y vidrio frontal templado
resistente a los choques térmicos. Manijón de sujeción en planchuela de aluminio con tapas
laterales en termoplástico de ingeniería (polipropileno) resistente a los rayos UV
y junta de goma siliconada le confieren un grado de estanqueidad IP65.
Puede ser montado en superficies horizontales como paredes y cielorrasos o mástiles
con la utilización de una abrazadera adecuada. Posee escala incorporada en las articulaciones
para facilitar la tarea de enfoque. Por medio de un clip frontal, que puede ser facilmente
liberado mediante un destornillador, se accede a la lámpara para su reemplazo.
El equipo auxiliar de la lámpara esta alojado dentro de la luminaria.
Opticas NB (narrow beam), MB (medium beam), WB (wide beam), WB-L (extra wide beam).
190

192. Diseñador de Iluminación: LAC - Lighting Aplication Center – Philips Argentina.
Empresa Gerenciadora: EDET – Empresa Distribuidora Eléctrica de Tucumán.
Instalación y Dirección de Obra: DIMATER SA.
Iglesia de San Fransisco de Tucumán..
Accesorios
Louver antideslumbrante circular.
Visera antideslumbrante.
Reja de protección.
Filtros de color.
Lentes ópticos refractores.
Instalación
DECOFLOOD 606 MB
Posee una abrazadera (manijón) de montaje 1x150w / CDM-T
universal permitiendo la instalación sobre superficies
horizontales y verticales, así como sobre cielorrasos.
La entrada de alimentación eléctrica se realiza a
través de un prensacable PG13.5
Potencia:
1x35-70-150W / MASTER CDM-T
1x70W / SON-T DECOFLOOD 606 NB
1x150w / CDM-T
Accesorios opcionales
191

193. Proyectores para Exterior
Decoflood 607
Proyector diseñado especificamente para el uso de lámpara tubular hasta 400w,
cuerpo en inyección de aluminio con tapa frontal desmontable y vidrio templado resistente
a los choques térmicos. Manijón de sujeción en planchuela de aluminio con tapas laterales
en termoplástico de ingeniería (polipropileno) resistente a los rayos UV. Junta de goma siliconada
con grado de estanqueidad IP65.
Puede ser montado en superficies horizontales como paredes y cielorrasos o mástiles
con la utilización de una abrazadera adecuada. Posee escala incorporada en las articulaciones
para facilitar la tarea de enfoque. Por medio de un clip frontal, que puede ser facilmente
liberado mediante un destornillador, se accede a la lámpara para su reemplazo.
El equipo auxiliar de la lámpara esta alojado dentro de la luminaria.
Optica disponible: NB (narrow beam).
192

194. Diseñador de Iluminación: LAC - Lighting Aplication Center – Philips Argentina.
Empresa Gerenciadora: EDET – Empresa Distribuidora Eléctrica de Tucumán.
Instalación y Dirección de Obra: DIMATER SA.
Iglesia de la Merced de Tucumán..
Accesorios
Louver antideslumbrante circular.
Visera antideslumbrante.
Cannon barndoors.
Reja de protección.
Filtros de color.
Lentes ópticos refractores.
MVF607 - NB
1x250W / SON-T
Instalación
Posee una abrazadera (manijón) de montaje
universal permitiendo la instalación sobre superficies
horizontales y verticales, así como sobre cielorrasos.
La entrada de alimentación eléctrica se realiza a
través de un prensacable PG13.5
Potencia:
1x150-250-400W / SON-T
MVF607 - NB
1x400W / SON-T
1X250W / MASTER CDM-T
Accesorios opcionales
193

195. Proyectores para Exterior
Decoflood 616
Proyector diseñado especificamente para el uso de lámpara de descarga de hasta 150w,
cuerpo en inyección de aluminio con tapa frontal desmontable y vidrio templado resistente
a los choques térmicos. Manijón de sujeción en planchuela de aluminio con tapas laterales
en termoplástico de ingeniería (polipropileno) resistente a los rayos UV.
Junta de goma siliconada con grado de estanqueidad IP65.
Puede ser montado en superficies horizontales como paredes y cielorrasos o mástiles
con la utilización de una abrazadera adecuada. Posee escala incorporada en las articulaciones
para facilitar la tarea de enfoque. Por medio de un clip frontal, que puede ser facilmente
liberado mediante un destornillador, se accede a la lámpara para su reemplazo.
El equipo auxiliar de la lámpara esta alojado dentro de la luminaria.
Optica NB (narrow beam), MB (medium beam), WB (wide beam).
194

196. Empresa Gerenciadora: EDET – Empresa Distribuidora Eléctrica de Tucumán.
Diseñador de Iluminación: LAC - Lighting Aplication Center – Philips Argentina.
Instalación y Dirección de Obra: DIMATER SA.
Casa de Gobierno de Tucumán..
Accesorios
Louvers antideslumbrantes.
Barndoors.
Reja de protección.
Filtros de color.
Lentes ópticos refractores.
Instalación
Posee una abrazadera (manijón) de montaje MVF616 - NB
universal permitiendo la instalación sobre superficies 1x150W / CDM-TD
horizontales y verticales, así como sobre cielorrasos.
La entrada de alimentación eléctrica se realiza a
través de un prensacable PG13.5.
Potencia:
1x70-150W / SON-T
1X70-150W / MASTER CDM-TD / MHN-TD
MVF616 - WB
Accesorios opcionales 1x150W / CDM-TD
195

197. Proyectores para Exterior
Decoflood 617
Proyector diseñado especificamente para el uso de lámpara de descarga de hasta 400w,
cuerpo en inyección de aluminio con tapa frontal desmontable y vidrio templado
resistente a los choques térmicos. Manijón de sujeción en planchuela de aluminio
con tapas laterales en termoplástico de ingeniería (polipropileno) resistente a los rayos UV.
Junta de goma siliconada con grado de estanqueidad IP65.
Puede ser montado en superficies horizontales como paredes y cielorrasos o mástiles
con la utilización de una abrazadera adecuada. Posee escala incorporada en las articulaciones
para facilitar la tarea de enfoque. Por medio de un clip frontal, que puede ser facilmente
liberado mediante un destornillador, se accede a la lámpara para su reemplazo.
El equipo auxiliar de la lámpara esta alojado dentro de la luminaria.
Optica NB (narrow beam), MB (medium beam), WB (wide beam).
196

198. Accesorios
Louvers antideslumbrantes.
Barndoors.
Reja de protección.
Filtros de color.
Lentes ópticos refractores.
Instalación
MVF617 - NB
Posee una abrazadera (manijón) de montaje 1x400W / HPI-T
universal permitiendo la instalación sobre superficies
horizontales y verticales, así como sobre cielorrasos.
La entrada de alimentación eléctrica se realiza a
través de un prensacable PG13.5.
Potencia:
1x250-400W / SON-T
MVF617 - WB
1X250-400W / HPI-T 1x400W / HPI-T
Accesorios opcionales
197

199. Proyectores para Exterior
ConTEMPO 2 y 3
Línea de proyectores orientables para uso exterior, cuerpo en aluminio inyectado,
terminación esmaltado; conjunto de horquilla móvil para fijación a superficie con grabado
de escala (en rótulas) para facilitar la tarea de enfoque (incluye capuchones para cubrir
las cabezas hexagonales de tornillos); difusor frontal plano (desmontable) de vidrio
cristal templado de 5mm de espesor, serigrafiado con indicaciones de tensión,
tipo de lámpara y potencia; conjunto de enganches en acero inoxidable, óptica simétrica
ó asimétrica en aluminio de alta pureza (99,85%).
Equipo auxiliar de lámpara incorporado en el proyector.
198

200. Dimensiones Potencia
ConTEMPO 2 1x70-150W / MASTER CDM-TD (ConTEMPO 2)
327mm x 346mm x 116mm
(cabezal)
ConTEMPO 3 1x250-400W / HPI-T / SON-T (ConTEMPO 3)
425mm x 430mm x 137mm
(cabezal)
ConTEMPO 2 ConTEMPO 3
ConTEMPO 2 - SIM ConTEMPO 3 - ASIM
1x150W / CDM-TD 1x250W / SON - T
199

201. Proyectores para Exterior
HNF206
Luminaria de proyección con óptica parabólica facetada, en aluminio de alta pureza
(alto factor de reflexión), incluye espejos laterales pulidos espejo.
Conjunto de cabezales laterales en fundición de aluminio, ensamblados sobre la óptica.
Difusor frontal de vidrio cristal templado (a prueba de choques térmicos),
con junta perimetral siliconada para hermeticidad del conjunto, vinculado a los cabezales
por cuatro enganches en acero inoxidable. Tapa-capuchón lateral portalámpara,
desmontable, para reemplazo de lámpara sin necesidad de retiro de vidrio frontal.
Horquilla-manijón basculante en planchuela de hierro zincada con tornillos laterales
para bloqueo. Equipo auxiliar de lámpara remoto, no incorporado en el proyector
(apto para intemperie).
200

202. Potencia HNF206
Potencia: 1x1000w / HPI-T
1x1000w / HPI-T / SON-T
HNF206
1x1000w / SON-T
201

203. Proyectores para Exterior
Pompei N
Luminaria de embutir en piso, para iluminación indirecta, cuerpo y anillos
frontales en aluminio con housing en PVC para amurar en terreno, diseñado
para instalarse al ras de piso terminado; óptica interior orientable en aluminio
anodizado y bandeja auxiliar (desmontable) portaequipo.
202

204. Potencia
1x70-150W / MASTER CDM-T
1X70W / MASTER CDM-R111
1X80W / PAR38
1x70w / SON-T
Dimensiones
Diámetro 360mm
(aro para empotrar en piso).
Diámetro 290mm
(aro visible una vez instalado).
Pompei N
1x70w / CDM-T
1 - aro para empotrar en piso con housing
(tubo PVC).
2 - cuerpo artefacto con conjunto óptico
y equipo auxiliar.
3 - difusor de vidrio con burlete siliconado.
4 - tapa frontal desmontable.
203

205. Proyectores para Exterior
MiniDecoflood
La serie MiniDecoflood ofrece la solución ideal para la iluminación de acento de
edificios y otros elementos del paisaje urbano. Su diseño minimalista la hace idónea
tanto para aplicaciones en ambientes históricos como contemporáneos. La posibilidad
de equipo remoto o incluído en placa base y una serie de accesorios opcionales,
hacen de MiniDecoflood un diseño de total versatilidad.
Cuerpo con cabezal en aluminio inyectado terminación esmaltado color gris, apto para
uso exterior, resistente a entornos húmedos y salinos.
Juntas siliconas para hermeticidad del conjunto, tornillería de acero inoxidable.
Rótula con indicador de ángulo y marcado de posición para cabezal.
Alternativa de dos combinaciones para flexibilizar y simplificar la instalación: proyector
con equipo integrado (DWP604) o en caja separada (DWP603).
204

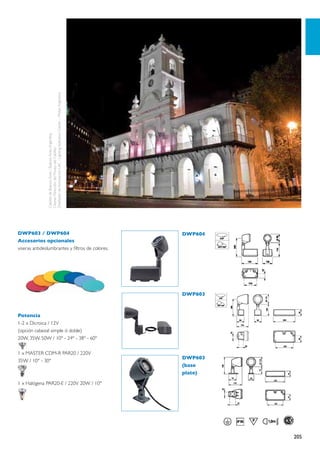

206. Diseñador de Iluminación: LAC - Lighting Aplication Center – Philips Argentina.
Cabildo de Buenos Aires / Buenos Aires, Argentina.
Cliente: Dirección del Museo del Cabildo.
.
DWP603 / DWP604 DWP604
Accesorios opcionales
viseras antideslumbrantes y filtros de colores.
DWP603
Potencia
1-2 x Dicroica / 12V
(opción cabezal simple ó doble)
20W, 35W, 50W / 10º - 24º - 38º - 60º
1 x MASTER CDM-R PAR20 / 220V
DWP603
35W / 10° - 30°
(base
plate)
1 x Halógena PAR20-E / 220V 20W / 10°
205

207. Proyectores para Exterior
Wall
Aplique de pared, para iluminación baja, diseñado para uso a la intemperie,
cuerpo en inyección de aluminio con difusor de vidrio opal, tornillería en acero
inoxidable. Equipo auxiliar de lámpara incluído en el artefacto.
206

208. Wall
Potencia
1x26w / MASTER PLC
Wall / R
Luminaria embutida de pared, para iluminación baja decorativa,
cuerpo y reja frontal en aluminio con difusor frontal de vidrio
opal, equipo auxiliar de lámpara incluído en el artefacto.
Potencia
1x26w / MASTER PLC
Wall / Asim
Luminaria embutida de pared, para iluminación baja, cuerpo y
reflector asimétrico en aluminio con difusor superior de vidrio
opal, equipo auxiliar de lámpara incluído en el artefacto.
Potencia
1x18w / MASTER PLC
207

209. Edificio FOX
Estudio de Arquitectura:Alberto Varas Arquitecto.
208 Proyecto Lumínico: LIDAC Lighting Aplication CenterPhilips Argentina.

210. S I S T E M A S D E C O N T RO L
PA R A L E D S
209

211. Sistemas de Control para LEDs
ColorDial PRO
El ColorDial PRO de Color Kinetics® es un controlador independiente de luces
e interfaz para accesorios de alumbrado Color Kinetics. El ColorDial es una unidad
para pared de fácil instalación, ideal para aplicaciones que requieren una variedad
de efectos con una interfaz sencilla. El diseño simple de ColorDial permite
al usuario seleccionar y modificar un número de efectos de iluminación con tan sólo
presionar un botón y girar una perilla.
210

212. El ColorDial incluye ocho efectos de
iluminación que se pueden acceder y
modificar a través del selector rotativo/
de presión. No se necesita programación.
Presione el botón para seleccionar color fijo
(fixed color), lavado de colores (color wash)
tres configuraciones de arcos iris sucesivos
(chasing rainbow), color aleatorio (random
color), desvanecimiento aleatorio (random
fade), luz blanca o apagado.
Rote el selector para ajustar el color o
la velocidad, dependiendo del efecto
seleccionado.
El ColorDial viene listo para montar en cajas
eléctricas de pared (EE.UU.) estándares
de salida simple o múltiple, utilizando una
cubierta frontal estándar. Está diseñado para
uniones eléctricas y de datos que deben ser
conectadas directamente al bloque terminal
de cinco posiciones. Los interruptores se
suministran para activar/desactivar efectos
antes de la instalación.
ESPECIFICACIONES DE COLORDIAL
CONTROL: Independiente
CARCASA: Para cajas eléctricas de pared (EE.UU.)
con salida simple o múltiple - no suministradas
CONECTORES: Bloque terminal de cinco posiciones
REGULACIONES: Cumple con los requerimientos Clase 2 del Código
Eléctrico Nacional
ENTRADA DE POTENCIA: Power Over Ethernet (POE)
DESCRIPCIÓN DE LOS EFECTOS
COLOR FIJO (FIXED COLOR) Emisión estática de un solo color.
LAVADO DE COLORES (COLOR WASH) Los colores cambian airosamente de
color a color, repitiendo un ciclo a lo
largo de todo el espectro de colores.
ARCOS IRIS SUCESIVOS (CHASING RAINBOW) Cuando se lo aplica a un grupo de
luces, los colores del arco iris.
comienzan a perseguirse de una luz a la otra. CARACTERÍSTICAS
COLOR ALEATORIO (RANDOM COLOR) Los colores pasan o saltan
• Contiene ocho shows de luces
aleatoriamente de uno a otro.
preprogramados y modificables: color fijo
DESVANECIMIENTO ALEATORIO (RANDOM FADE) Los colores cambian airosamente y
(fixed color), lavado de colores (color
de manera aleatoria de un color a otro.
BLANCO Emisión estática de luz blanca con wash), tres configuraciones de arcos iris
capacidad de atenuación. sucesivos (chasing rainbow) (4; 8 y 12 de
DESCRIPCIÓN DE LOS CONTROLES ancho de luz), color aleatorio (random
EMPUJE (PUSHING) Pasa por todos los modos activados -- hasta ocho efectos color), desvanecimiento aleatorio (random
de colores y apagado. fade) y luz blanca.
ROTACIÓN (ROTATING) Varía el color en modo color fijo (fixed color), la intensidad • Cambio de efectos y colores en tiempo
en blanco y la velocidad de todos los otros efectos. real
• Compatible con todos los productos de
INSTALACIÓN alumbrado profesional Color Kinetics
MONTAJE para caja eléctrica de pared (EE.UU.) con salida simple • Controla hasta 170 direcciones exclusivas
CABLEADO Para obtener todas las instrucciones de instalación, véase la de luces, haciendo que los datos se repitan
Guía de instalación de ColorDial. después de las primeras doce.
• El eje en D de 1/4 de pulgada se adapta
a la mayoría de las perillas de atenuadores
estándares, lo cual permite el intercambio y
personalización de perillas.
• La función de memoria evoca la última
configuración de efectos.
211

213. Sistemas de Control para LEDs
Ethernet Controller Keypad
El Ethernet Controller Keypad de Color Kinetics® es un teclado para pared que
posibilita el control total de las instalaciones de alumbrado por Ethernet Color
Kinetics con tan sólo apretar un botón. El Ethernet Controller Keypad está
diseñado para su uso con el Light System Manager (ÍTEM# 103-000015-00).
Juntos, son la solución perfecta para cualquier instalación de alumbrado por
Ethernet Color Kinetics que requiere escenas o shows múltiples o teclados
múltiples. Simplemente oprima un botón e inmediatamente se visualizará el
sistema exclusivo Light System Composer de editado de shows (almacenado
en el Light System Engine). También posibilita ajustar el brillo, o incluso apagar
todas la luces, durante la reproducción de un show.
212

214. CARACTERÍSTICAS
• Botones para ocho shows.
• LED de retroacción indican selección y
estado de los shows.
• Controles de atenuación.
• Interruptor de apagado principal.
• Transición.
• Fuente de alimentación incluida.
• Utiliza cableado de Ethernet convencional.
El Ethernet Controller Keypad presenta
ocho botones para seleccionar shows, LED
integrados para indicar el show actual, controles
de atenuación, un interruptor maestro de
apagado y transiciones, las cuales incluyen:
desvanecimiento hasta apagado total, snap,
desvanecimiento cruzado y transición suave de
show a show. El uso del Ethernet Controller
Keypad con el Light System Manager permite
la conexión de teclados múltiples a un sistema
de alumbrado Color Kinetics para posibilitar el
acceso y control conveniente de los shows de
luces por teclado.
El diseño compacto del teclado minimiza el
espacio requerido en la pared, a la vez que
ofrece un conjunto completo de funciones
de control de iluminación. La instalación no
podría ser más sencilla: se monta en cajas
eléctricas de pared (EE.UU.) con salida simple
y requiere solamente dos conexiones de cable
para atornillar los terminales para alimentación
eléctrica y cable CAT5e para datos.
ESPECIFICACIONES DEL PRODUCTO
CARCASA Cubierta frontal y botones de plástico blanco mate
PESO 7,0 oz. (0,2 kg) con adaptador eléctrico
CONECTOR DE DATOS RJ45
CONECTOR ELÉCTRICO Terminal de tornillo de dos pines.
ESPECIFICACIONES ELÉCTRICAS
REQUERIMIENTOS ENERGÉTICOS 9 a 24VDC (2W Máx.)
SUMINISTRO ELÉCTRICO Fuente de alimentación suministrada, PS-60, o
alimentado por PDS-150e, PDS-500e o PDS-70mr 24V
FORMATO DE DATOS Ethernet.
INSTALACIÓN
MONTAJE para caja eléctrica de pared (EE.UU.) con salida simple
CABLEADO Adaptador suministrado o cable de acoplamiento de
18-22 AWG y cable de datos CAT5e.
213

215. Sistemas de Control para LEDs
iPlayer® 3
El iPlayer®3 es un aparato potente y compacto diseñado por Color Kinetics que
almacena y reproduce shows de ColorPlay® en luces Color Kinetics®. El iPlayer®3
es un controlador innovador, tan potente como muchos sistemas de control
DMX para estantes, pero a tan sólo una fracción del costo y tamaño. El iPlayer®3
tiene 16MB de memoria no volátil capaz de controlar un universo completo
DMX512 (170 direcciones individuales de luces).
214

216. El gráfico de abajo provee una guía general para determinar la memoria requerida de iPlayer®3 para los diferentes shows de ColorPlay
almacenados a 40 cuadros por segundo. La capacidad dependerá del número de direcciones de luces y de la complejidad y duración
de los shows de ColorPlay. El iPlayer®3 puede almacenar más de cien shows simples y pequeños o algunos shows complejos y largos.
Capacidad del iPlayer®3 de 40 cuadros por segundo
El iPlayer®3 es versátil y simple de operar.
El iPlayer®3 presenta dos modalidades
autónomas de operación: Modo
programación y Modo reproducción
(playback). El Modo programación y el Modo
reproducción (playback) operan
NOTA: La duración de los
shows que se puede almacenar
de manera independiente gracias a la
dependerá de un número de configuración física exclusiva de iPlayer®3
variables. La mayoría de los requerida para cada uno. Las luces
shows corresponderá entre las
dos curvas que se muestran en indicadoras identifican fácilmente las
la ilustración. modalidades de operación.
Número de luces Color Kinetics individualmente dirijidas
ESPECIFICACIONES DEL PRODUCTO
CARCASA ABS, resistente al fuego, plástico UL94 V-O.
ESPECIFICACIONES AMBIENTALES
RANGO DE TEMPERATURA -4 °F a 122 °F (-20 °C a 50 °C).
RANGO DE HUMEDAD 0 a 95% de humedad no condensante;
NO apropiado para uso en ubicaciones mojadas.
ESPECIFICACIONES DE COMUNICACIÓN
INTERFAZ DE DESCARGA (DOWNLOAD) USB
INTERFAZ DE REPRODUCCIÓN (PLAYBACK) DMX512 (RS485)
INTERFACES EXTERNAS Teclado del controlador (ÍTEM# 103-000009-00).
Cierres para contactos secos a través del puerto
de expansión.
Otras interfaces comunes a través del puerto serial
RS-232, como Grafik Eye de Lutron y Homeworks
Interactive and Vantage Controls.
ESPECIFICACIONES ELÉCTRICAS
ENTRADA DE POTENCIA 24VDC.
FUENTE DE ALIMENTACIÓN PS-60 (ITEM# 109-000001-00).
PDS-150e (ÍTEM# 109-000008-01).
PDS-500e/PDS-500e-277 (ÍTEM# 109-000009-00/109-000009-01) .
215

217. Sistemas de Control para LEDs
Multi Synchronizer
El Multi-Sincronizador Color Kinetics® es un controlador de luz digital
que almacena ocho shows de luces para luminarias Color Kinetics.
El Multi-Sincronizador viene embalado en un equipo instalable a la pared
de fácil utilización.
216

218. ACCESORIOS
• Almacena hasta ocho shows a la vez.
• Cambio de colores y efectos en tiempo
real.
• LED de retroalimentación de espectro
completo Chromacore.
• Compatible con todos los productos
Color Kinetics.
El Multi-Sincronizador incluye los siguientes shows preprogramados: Color fijo (fixed color),
baño de colores (color wash), transición (cross fade), color aleatorio (random color), luz
estroboscópica fija (fixed color strobe), luz estroboscópica variable (variable color strobe)
y arcos iris sucesivos (chasing rainbow). Todos los shows se programan configurando los
interruptores DIP de la placa, sin la necesidad de utilizar conexión a computador externo.
El Multi-Sincronizador tiene una interfaz simple de botones pulsadores que permiten la
selección de los diferentes shows de manera rápida y sin esfuerzo. La unidad produce
cambios de luces en tiempo real; los cambios de configuración de los interruptores ocurren
inmediatamente, sin tener que reiniciar la alimentación eléctrica a las luminarias. El Multi-
Sincronizador incluye un LED de retroalimentación de espectro completo Chromacore®
para confirmar el color y efecto elegido, incluso cuando los accesorios no se encuentran a la
simple vista. Este equipo es capaz de sincronizar hasta 12 direcciones individuales de luces.
Por medio de la repetición de datos, un Multi-Sincronizador puede controlar un número
ilimitado de accesorios.
ESPECIFICACIONES DEL MULTI-SINCRONIZADOR El Multi-Sincronizador viene listo para
CONTROL Independiente. ser montado en una caja de empotrar
CARCASA Apta para cajas de empotrar eléctricas americanas triples (EE.UU.).
americana triple (EE.UU.). Está diseñado
CONECTORES Bloque terminal de cinco posiciones.
para conexiones eléctricas y de transferencia
REGULACIONES Cumple con los requerimientos Clase 2 del Código Eléctrico
de datos directamente empalmadas al
Nacional.
ALIMENTACIÓN 24VDC. bloque terminal interno de cinco posiciones,
pero no requiere un bastidor o panel de
DESCRIPCIÓN DE LOS SHOWS atenuación. Un embellecedor atractivo actúa
COLOR FIJO (FIXED COLOR) Proyección estática de un solo color como placa frontal, brindando al controlador
BAÑO DE COLORES (COLOR WASH) Los colores cambian elegantemente un acabado elegante.
de color a color a través de todo el
espectro.
TRANSICIÓN (CROSS FADE) Los colores alternan elegante y
constantemente entre dos tonos.
COLOR ALEATORIO (RANDOM COLOR) Los colores pasan o saltan
aleatoriamente de un color a otro.
LUZ ESTROBOSCÓPICA DE COLOR FIJO Aparece un color constante en una
(FIXED COLOR STROBE) serie rápida de destellos intensos de
luz.
LUZ ESTROBOSCÓPICA DE COLOR VARIABLE Aparece una serie una serie rápida de
(VARIABLE COLOR STROBE) destellos intensos de luz.
ARCOS IRIS SUCESIVOS (CHASING RAINBOW) Cuando se aplica a un grupo de luces,
los colores del arco iris parecen
perseguirse de una luz a la otra.
217

219. Sistemas de Control para LEDs
Light System Manager LRC9621
Light System Manager es una solución integral de software/hardware
especialmente diseñado para el control de instalaciones de mediana y gran escala.
Facilita el gerenciamiento, autoría y control de efectos en shows que abarca
múltiples universos DMX y puede escalar a decenas de miles de LED-nodos
bases para el control individual.
218

220. City Center Rosario
Estudio de arquitectura:
Arqta Aldina Quintiero / Estudio Provedo-Quintiero
Lighting Designer:
LIDAC Lighting Application Center Philips Argentina
219

221. Sistemas de Control para LEDs
Video System Manager PRO
Color Kinetics® presenta el Video With Light™, un nuevo concepto para
la utilización de contenido basado en video para controlar instalaciones de
alumbrado por Ethernet Color Kinetics a gran escala.
Video With Light está hecho posible por el Video System Manager, un sistema
integrado de software/hardware que consiste en el Video Management Tool,
una herramienta de mapeo de software, y el Video System Engine, un equipo
de procesamiento de video. El Video System Manager transforma las
instalaciones de luces para Ethernet de Color Kinetics en pantallas de video de
baja revolución. Por medio del Video System Manager, cada luz o nodo de luz en
la instalación actuará como un píxel en la pantalla de video.
220

222. El Video Management Tool (VMT) es una herramienta de software
diseñada para el mapeo específico de instalaciones para Ethernet
de Color Kinetics para poder transmitir continuamente imágenes
digitales a las instalaciones o nodos. La interfaz gráfica intuitiva del
Video Management Tool posibilita la fácil creación de mapas por
medio de “arrastrar y soltar” modelos de instalaciones estándares
y personalizados. Los modelos de los productos de pantalla de
video más populares de Color Kinetics son suministrados, y se
encuentra disponible la opción para crear modelos personalizados
para corresponder a las aplicaciones personalizadas. La función de
visualización del Video Management Tool muestra la resolución y
tamaño aproximado de la imagen de video. El Video Management
Tool soporta Windows 2000, Windows XP y Mac OS X.
El Video System Engine es un equipo de procesamiento de video
basado en Ethernet que soporta video digital Firewire a partir de un
número de fuentes, tales como servidores de media, reproductores de
DVD, videocámaras y computadores personales. El Video System Engine
viene disponible para escritorio o para estante. Después de descargar
los mapas de la instalación al Video System Engine, las instalaciones de
gran escala se transforman en imágenes de video.
REQUERIMIENTOS DEL SOFTWARE VIDEO MANAGEMENT TOOL
HARDWARE Pentium® 3 o procesador superior y tarjeta de
Ethernet (Pentium 4 recomendada).
SISTEMA OPERATIVO Windows 2000, Windows XP, Mac OS X.
ESPACIO DE DISCO NECESARIO 10MB.
RAM NECESARIA 256MB mínimo (512MB recomendado).
IDIOMA Inglés
UNIDAD DE CD-ROM Necesaria para la instalación.
ESPECIFICACIONES DE VIDEO SYSTEM ENGINE
HARDWARE OEM PC con programa inalterable personalizado y
dos enchufes Firewire de seis pines.
SUMINISTRO ELÉCTRICO 200W.
RAM 256MB.
MEMORIA 40GB.
SOFTWARE Software propietario de Color Kinetics.
REQUERIMIENTOS ENERGÉTICOS interruptor manual de 110–220VAC.
TAMAÑO Para escritorio: 8,5” (19,1 cm) W X 8” (17,0 cm) H
X 12,5” (35,6 cm) D.
Para estante: 1U estándar.
CAPACIDAD Sustenta hasta 30.000 nodos o accesorios
individuales.
ESPECIFICACIONES ISE DE OPERACIÓN AMBIENTAL
TEMPERATURA 50 °F a 100 °F (10 °C a 38 °C); 68 °F (20 °C) óptima.
HUMEDAD 0–80%.
ESPECIFICACIONES ISE DE OPERACIÓN AMBIENTAL
CONVERSOR DE VIDEO Como Canapus Twin Pact 100.
INTERRUPTOR DE ETHERNET Gigabit Ethernet.
221

224. L Á M PA R A S

225. MasterColour Elite
Un paso adelante en iluminación comercial
La familia Elite ocupa el lugar más destacado de la gama MASTERColour CDM, con una calidad de luz insuperable
y rendimiento constante a lo largo de toda su vida. Sumado a eso gracias a su elevada eficiencia y vida útil se logran
importantes ahorros en costos de energía y mantenimiento.
La nueva Línea de lámparas MASTERColour Elite se caracteriza por tener una excelente reproducción de colores,
Ra>90, mayor flujo luminoso y elevada vida útil, siendo sin duda alguna la mejor solución en iluminación comercial.
MASTER Colour CDM-T Elite MASTER Colour CDM-Tc ELITE Balasto PrimaVision
• Disponibles en las potencias de • Disponibles en las potencias de 35W y 70W. • Disponibles para lámparas CDM en las
35W, 70W y 150W. • Temperatura de color: 3.000 K. potencias de 1 x 35W, 1 x 70W y 1 x 150W,
• Temperatura de color: 3.000 K. • Promedio de vida: 12.000 h. 2 x 35W.
• Promedio de vida: 12.000 h. • Base: G8.5 • Livianos y compactos.
• Base: G12 • Flujo luminoso: 3500 lm (35W)y 7300 lm (70W). • Largo tiempo de vida útil, 40.000 h.
• Alto Flujo luminoso: 3.500 lm (35W), • IRC: 90. • Alto factor de potencia (95%).
7.300 lm (70W) y 15.000 lm (150W). • Uso en luminarias compactas. • Elimina cualquier tipo de parpadeo
• Menos generación de calor. • Menos generación de calor. de la lámpara.
• Ahorro de energía. • Ahorro de energía. • Aumentan la vida útil de la lámpara
CDM-T/Tc en hasta un 30%.
• Mejor estabilidad de color para
las lámparas.
• Reencendido automático luego del
reemplazo de las lámparas o debido
a la caída de tensión de alimentación.
Nueva CDM-R Mini
Miniaturización, ahorro y flexibilidad con excelente calidad de luz
MASTER Colour CDM-R Mini 20W/35W Elite
• Alto flujo luminoso. Balasto Electrónico HID-PrimaVision para lámpara Mini MASTER colour
• Menor emisión de calor: 3.000 ºK • Máxima compatibilidad entre la lámpara y el balasto, con elevada
• Luz calida y brillante. vida útil de 40.000 h.
• Excelente reproducción de colores:Ra>90 • Mayor ahorro de energía.
• Fácil de instalar y mantener. • Sistema compacto, lo que permite utilizarlo en luminarias pequeñas
• Reflector miniaturizado de 5 cm. y brinda el mejor reemplazo para lámparas halógenas.
• Vida útil de 12.000 h. • Reencendido automático luego del reemplazo de las lámparas
• Un 60% de ahorro de energía (cuando se las o debido a la caída de tensión de alimentación.
compara con las lámparas halógenas). • Operación silenciosa, sin ruidos y máxima estabilidad de color
• Excelente estabilidad de color. para las lámparas.
• Disponibles para lámpara CDM en las potencias de 1x20W y 1x35W
224

226. Lámparas MasterLed
Eficiencia y confiabilidad
Master LED A60 12-60W Dimerizable
Asegura un exelente distribución luminosa al combinar una salida de luz controlada con un haz
abierto debido a la utilización de un bulbo de diseño especial.
Principales características y beneficios:
• Bajo consumo de solo 12W
• Ahorro de un 80% de energía: reemplazo de incandescente 60W
• Larga vida útil: 25.000 h
• Dimerizable
• Temperatura de color 2700K
• No emiten calor ni radiación UV.
Master LED AR 111 10W 220V
Haz de luz concentrado que brinda una iluminación dirigida muy
clara y definida con bajo consumo.
Principales características y beneficios:
• Bajo consumo de solo 7W
• Ahorro de un 80% de energía: reemplazo de Halógenas AR111 50W
• Larga vida útil: 45.000 h.
• Temperatura de color 2700 K y 24º de apertura
• No emiten calor ni radiación UV.
Master LedSpot PAR 38 & PAR30S Dimerizable
Diseño incomparable diseñada para iluminación general de grandes áreas o de destaque. Ideal para
reemplazar lámparas halógenas o incandescentes en hoteles, retaurants, comercios.
Principales características y beneficios
• Bajo consumo de solo 12W (PAR30S) y 18W (PAR38)
• Larga vida útil: 45.000 h.
• Temperatura de color cálida: 2700 K
• Haz bien definido de 25 grados
• Base E27: Reemplazo directo de lámpara Halogenas o incandescentes PAR38 / PAR30
225

227. MASTER CDM-Tm y CDM-TC
Lámpara de mercurio halogenado SUPER compacta con tubo de descarga cerámico que permite diseños de luminarias muy pequeños.Temperatura
de color blanco cálido con excelente reproducción cromática. Debe utilizarse en luminarias cerradas con difusor de vidrio templado. Funcionan con
balasto electrónico que permite menores dimensiones del artefacto y máxima performance.
Aplicaciones: Iluminación general o de realce en lugares de poca altura. En proyectores para embellecimiento de parques, jardines
y fachadas.
Cant Tensión Corriente Temp. Rend Flujo Rend Vida Dim.
Código Potencia Descripción Base por Lám. Lámp. Color Color Lumin. Lám. Prom Nº
(W) caja (V) (A) (K) (Ra) (Lm) (Lm/w) (HS.)(*)
MASTERColour
9
14499996230 20 CDM-Tm 20W / 830 PGJ5 12 100 0.22 3000 90 1650 75 12.000 1
9
14499997309 35 CDM-Tm 35W / 930 PGJ5 12 100 0.22 3000 90 3000 85 12.000 1
9
28085205125 35 CDM-Tc 35W / 830 G8.5 12 88 0.53 3000 81 3300 87 9,000 2
9
28086505131 70 CDM-Tc 70W / 830 G8.5 12 83 0.98 3000 83 6400 87 7500 2
Dimensiones (mm) Dimensiones (mm)
Dim. C D L O Dim. C D L O
Nº MAX MAX NOM NOM Nº MAX MAX NOM NOM
1 55 11,2 22,9 3 2 52 17,3 22,6 8
MASTER CDM-TD
Lámpara de mercurio halogenado compacta con tubo de descarga cerámico que asegura el mantenimiento del color de la luz a
lo largo de toda la vida útil de la lámpara. Reemplazo directo de las lámparas MHN-TD (utilizan el mismo equipo) con mayor
rendimiento luminoso, larga vida útil y excelente reproducción cromática.Temperatura de color blanco cálido y blanco neutro. Debe
utilizarse en luminarias cerradas con difusor de vidrio templado.
Aplicaciones: En luminarias tipo downlighters para iluminación general de comercios, halls de edificios, salas de exposiciones.
Además en proyectores para embellecimiento de ciudades.
MASTER CDM-T
Lámpara de mercurio halogenado compacta con tubo de descarga cerámico que asegura el
mantenimiento del color de la luz a lo largo de toda la vida útil de la lámpara. Temperatura
de color blanco cálido y blanco neutro con excelente reproducción cromática. Debe
utilizarse en luminarias cerradas con difusor de vidrio templado.
Aplicaciones: Iluminación general o de realce de comercios, halles de edificios, salas de exposiciones.
En proyectores y farolas para fachadas y embellecimiento de ciudades.
928083105125
928082305110
928084505131
928083705125
928084605131
928089805131
* Medida al 50% de mortalidad
226

228. CDM-R
Lámpara de mercurio halogenado con tubo de descarga cerámico con reflector aluminizado incluido en la ampolla y vidrio prensado superior, con
distintas aperturas de haz para efectos de realce. Temperatura de color blanco cálido con excelente reproducción de color. Puede utilizarse en
luminarias abiertas pero el zócalo debe soportar picos de tensión de 5 Kv en el arranque del sistema. Larga vida útil comparado con lámparas
incandescentes halógenas (4 veces más vida útil que una incandescente PAR Halógena). Baja emisión térmica que proporciona mayor confort y
reducción de costos de acondicionamiento térmico. Filtro UV incorporado.
Aplicaciones: Iluminación de acentuación y decorativo. En vidrieras y exhibidores en donde se requiere buena intensidad, excelente visión de los
colores de los productos y bajo costo de mantenimiento.
CDM-R III
Lámpara de mercurio halogenado con tubo de descarga cerámico con reflector parabólico de aluminio espejo y calota de
protección antideslumbrante. Diferentes haces de apertura para lograr distintos efectos de realce. Temperatura de color blanco
cálido con excelente reproducción de color. Mayor vida útil y eficacia lumínica comparado con las similares halógenas con reflector
de alumnio de 111mm. Sistema de fijación a la luminaria "Twist & Lock". Filtro UV incorporado por lo que puede ir en luminarias
abiertas.
Utilizando balasto electrónico PRIMA Vision la vida útil de la lámpara se incrementa hasta un 50%.
Aplicaciones: Iluminación de acentuación y decorativa. En vidrieras y exhibidores en donde se requiere buena intensidad, excelente
visión de los colores de los productos y bajo costo de mantenimiento.
Iluminación General: crea una atmósfera cálida y agradable con realces de luces y sombras.
Dimensiones (mm)
Dim. C D
Nº MAX MAX
1 95 111
* Medida al 50% de mortalidad
Cant Tensión Corriente Temp. Rend Int. Lumin. Vida Dim.
Código Potencia Descripción Base por Lám Lámp Color Color Centro del haz Prom Nº
(W) caja (V) (A) (K) (Ra) (Lm) (HS.)(*)
MASTERColour
928093105330 20 CDM-R111 20W/830 10º GX8.5 6 101 0.22 3000 85 20000 9000 1
928093205330 20 CDM-R111 20W/830 24º GX8.5 6 101 0.22 3000 85 4500 9000 1
928088205330 35 CDM-R 111 35 W / 830 10° GX8.5 6 88 0.53 3000 81 35000 7500 1
928088305330 35 CDM-R 111 35 W / 830 24° GX8.5 6 88 0.53 3000 81 8500 7500 1
928088405330 35 CDM-R 111 35W / 830 40° GX8.5 6 88 0.53 3000 81 4000 7500 1
928091305330 70 CDM-R 111 70 W / 830 10° GX8.5 6 83 0.88 3000 84 50000 6000 1
928091405330 70 CDM-R 111 70 W / 830 24° GX8.5 6 83 0.88 3000 84 15000 6000 1
227

229. MASTER Colour CDM-T Elite
• Disponibles en las potencias de 35W, 70W y 150W.
• Temperatura de color: 3.000 K.
• Promedio de vida: 12.000 h.
• Base: G12 (CDM-T).
• Flujo luminoso: 3.500 lm (35W), 7.300 lm (70W) y 15.000 lm (150W).
• IRC: 90.
• Menos generación de calor.
• Ahorro de energía.
MASTERCOLOUR CDM-T Elite 35W/930 G12 928092505131 12 85 0.45 3000 90 3500 90 12000 1
MASTERCOLOUR CDM-T Elite 70W/930 G12 928092605131 12 87 0.84 3000 90 7300 100 12000 2
MASTERCOLOUR CDM-T Elite 150W/930 G12 928094705125 12 88 1.65 3000 90 15000 101 12000 3
Dimensiones (mm)
Dim. A B C
Nº máx. máx. máx.
1 5 90 100
2 7 90 100
3 9 100 110
MASTER Colour CDM TC Elite
• Disponibles en las potencias de 35W y 70W.
• Temperatura de color: 3.000 K.
• Promedio de vida: 12.000 h.
• Base: G8.5
• Flujo luminoso: 3.500 lm (35W)y 7.300 lm (70W).
• IRC: 90.
• Uso en luminarias compactas.
• Menos generación de calor.
• Ahorro de energía.
MASTERCOLOUR CDM-TC Elite 70W/930 G8.5 928092305131 12 85 0.45 3000 90 3500 90 12000 1
MASTERCOLOUR CDM-TC Elite 35W/930 G8.5 928092405131 12 87 0.84 3000 90 7300 100 12000 2
Dimensiones (mm)
Dim. C D L O
Nº máx. máx. máx. mín.
1 85 15 53 4
2 85 14,35 53 5,45
Balasto PrimaVision
• Disponibles para lámparas CDM en las potencias de 1 x 35W, 2 x 35W , 1 x 70W y 1 x 150W.
• Livianos y compactos.
• Largo tiempo de vida, 40.000 horas.
• Alto factor de potencia (95%).
• Elimina cualquier tipo de parpadeo de la lámpara.
• Aumentan la vida útil de la lámpara en hasta un 30%.
• Mejor estabilidad de color para las lámparas.
• Reencendido automático luego del reemplazo de las lámparas o debido a la caída de tensión de alimentación.
• Protección para el final de la vida de la lámpara.
Dimensiones (mm)
Código A1 A2 A3 B1 B2 C1 D1
Comercial
HID-PV C 035/70S CDM 109 98.5 98.5 75 63.5 32 4.5
HID-PV C 2x35/SCDM 135 123.5 123.5 75 63.5 32 4.5
HID-PV C 1X70/S CDM 109.6 98.5 - 74.4 63.7 32.2 4
HID-PV C 1X150/S CDM 135 - - 75 - 32 4.8
228

230. MASTER Colour CDM-R Mini 20/35W Elite
• Alto flujo luminoso.
• Menor calentamiento.
• Luz brillante.
• Excelente reproducción de colores: Ra > 90
• Fácil de instalar y mantener.
• Reflector miniaturizado de 5 cm.
• Vida útil de 12.000 horas.
• Un 60% de ahorro de energía (cuando se las compara con las lámparas halógenas).
• Excelente estabilidad de color.
• Ideal para luminarias abiertas.
Int.
Lum.
(cd)
MASTERCOLOUR CDM-Rm 20W/830 GX10 MR16 25° GX10 928095605330 6 103 0.22 3000 87 3500 45 12000 1
MASTERCOLOUR CDM-Rm 20W/830 GX10 MR16 40° GX10 928095705330 6 103 0.22 3000 87 1700 45 12000 1
Dimensiones (mm)
Dim. A B C D
Nº
1 59 50.7 60.9 65.4
Balasto Electrónico HID-PrimaVision
• Máxima compatibilidad entre la lámpara y el balasto, con mayor vida útil de la categoría: 40.000 horas.
• Mayor ahorro de energía.
• Sistema compacto, lo que permite utilizarlo en luminarias cada vez menores y brinda el mejor reemplazo para lámparas halógenas;
• Fácil de instalar.
• Cuando la lámpara alcance el final de su vida útil, el balasto se apaga automáticamente.
Después de reemplazar la lámpara, el sistema vuelve a operar normalmente.
• El balasto está equipado con una protección térmica que actúa en caso de sobrecalentamiento del conjunto.
• Operación silenciosa, sin ruidos y la máxima estabilidad de color para las lámparas.
Dimensiones (mm)
Código A1 A2 B1 C1 D1
Comercial
HID-PV mini 20/S 97.3 88.0 43.3 30.0 4.2
HID-PV 35/S 97.3 88.0 43.3 30.0 4.2
SDW-T
Lámpara de sodio blanco.Temperatura de color blanco cálida muy agradable. Alta reproducción cromática (>80) ideal para iluminación
de productos en comercios y para generar ambientes de gran calidez. Debe utilizarse en luminarias cerradas con difusor de vidrio
templado como protección UV. Breve tiempo de reencendido (1minuto 50W, 1.5 minutos 100W)
Aplicaciones: Iluminación general o de realce en comercios, halls de acceso, salas de reuniones. Ideal para generar ambientes
diferentes dentro de espacios iluminados con tonos de luz blanca menos cálida
Cant Tensión Corriente Temp. Rend Flujo Rend Vida Dim.
Descripción Base Código Potencia por Lám. Lámp. Color Color Lumin. Lám. Prom Nº
(W) caja (V) (A) (K) (Ra) (Lm) (Lm/w) (HS.)(*)
MASTERColour
MASTER SDW-TGMini100W/825 GX12-1 928158905131 100 12 91 1.10 2500 83 4900 50 10.000 2
MASTER SDW-T 100W PG12-1 928154109227 100 12 98 1.30 2550 83 5000 52 15.000 1
Dimensiones (mm)
Dim. C D L D
Nº max. max. nom. nom.
1 149 32 91 180,3
2 110 20 56 180
229

231. MASTER LEDspot GU10 4W
Luz blanca cálida, similar a la halógena.
Vida útil de 25.000 h.
Compatible con portalamparas GU10.
Regulable hasta un 10%.
Base Potencia Ángulo de Tensión Intencidad Flujo Temperatura Índice de Vida útil Factor de Regulable
(W) apertura (V) luminosa luminoso de color reproducción (horas) potencia
(*) (Cd) (Lm) (K) de color (IRC)
GU10 4W 25º 220-240V 600 - 2.700 80 25.000 >0.5 Si
MASTER LEDspot GU5.3 MR16 W
Compatible con el 99% de los transformadores electromagnéticos y electrónicos existentes.
Vida útil de 25.000 h.
Compatible con portalámparas GU5.3.
Regulable hasta un 10%.
Base Potencia Ángulo de Tensión Intencidad Flujo Temperatura Índice de Vida útil Factor de Regulable
(W) apertura (V) luminosa luminoso de color reproducción (horas) potencia
(*) (Cd) (Lm) (K) de color (IRC)
GU5.3 10W 24º 12V 1.700 - 2.700 80 25.000 >0.5 Si
PAR 20 7W
Luz blanca similar a la halógena.
Vida útil de 4 5.000 h.
Compatible con portalámpara E27, dimerizable.
Lámpara Base Potencia Ángulo de Tensión Intencidad Temperatura Índice de Vida útil Factor de Regulable
(W) apertura (V) luminosa de color reproducción (horas) potencia
(*) (Cd) (K) de color (IRC)
PAR30 E27 12W 25º 220-240V 2250 2.700 80 45.000 0.80 Si
PAR38 E27 18W 25º 220-240V 3400 2.700 80 45.000 0.80 Si
230

232. MASTER LEDglow A60 8W
Atractivo efecto resplandor.
Distribucion de luz en 250º.
Vida útil de 25.000 h.
Compatible con portalámparas E27.
Regulable al 10%.
Base Potencia Ángulo de Tensión Intencidad Flujo Temperatura Índice de Vida útil Factor de Regulable
(W) apertura (V) luminosa luminoso de color reproducción (horas) potencia
(*) (Cd) (Lm) (K) de color (IRC)
E27 8W - 220-240V - 470 2.700 80 25.000 >0.5 Si
MASTER LED A60 12W
Reemplazo directo de incandescente.
Distribución de luz en 250°.
Vida útil de 25.000 h.
Compatible con portalampara E27 regulable al 10%.
Base Potencia Ángulo de Tensión Intencidad Flujo Temperatura Índice de Vida útil Factor de Regulable
(W) apertura (V) luminosa luminoso de color reproducción (horas) potencia
(*) (Cd) (Lm) (K) de color (IRC)
E27 12W - 220-240V - 806 2.700 80 25.000 >0.5 Si
MASTER LED AR 111 10W
AR111 reemplazo directo de ALR halógena.
80% ahorro de energía.
Luz blanca similar a la halógena.
Iluminación general de comercios y hoteles.
Base Potencia Ángulo de Tensión Intencidad Flujo Temperatura Índice de Vida útil Factor de Regulable
Halógena MASTER LED (W) apertura (V) luminosa luminoso de color reproducción (horas) potencia
(*) (Cd) (Lm) (K) de color (IRC)
ALR 111 AR 111 10W
G53 10W 24º 12V 3.200 - 2.700 80 45.000 >0.70 No
231

233. MasterLine ES
Lámpara halógena con reflector dicroico con tapa de bajo voltaje.
Posee la tecnología IRC con revestimiento de infrarrojos en el interior de la lámpara que refleja, de
vuelta al filamento, el calor emitido por el mismo reduciendo la disipación del calor y permitiendo
ahorros de energía de hasta un 40%.. Poseen un flujo luminoso constante durante su vida útil
(5000 hs), excelente reproducción cromática (Ra =100) con una temperatura de color de 3000K
y filtro UV.
Aplicaciones: Ideal para aplicaciones generales como hogares, comercios, hoteles, restaurantes y en
donde el ahorro de energía y el bajo mantenimiento sean importantes, como ser galerías de arte,
museos y exhibiciones.
Código Potencia Bulbo Base Descripción Tensión Cant EAN 13 Vida Int.
(W) (V) por prom. lumin.
caja (Hrs.) (CD)
924895717101 35 MR16 GU5.3 MASTER Line ES 35W GU5.3 12V 36º 12 20 8711500424327 5000 2200
924896117101 45 MR16 GU5.3 MASTER Line ES 45W GU5.3 12V 36º 12 20 8711500424440 5000 2850
BrilliantLine
Lámpara halógena con reflector dicroico con tapa de bajo voltaje. Posee un excelente
rendimiento de color (Ra =100), con una temperatura de color de 3200 K. Emiten desde
un 40% hasta 75% más de intensidad en el haz de luz que las dicroicas standard,
manteniendo el mismo flujo luminoso a lo largo de su vida útil (4000 hs.).
Debido al uso del UV-Block, y a una tecnología halógena sofisticada estas lámparas pueden
ser utilizadas en luminarias abiertas reduciendo los riesgos de decoloración de los
productos iluminados.
Aplicaciones: Uso profesional. Ideales para uso en museos, hogares, comercios, joyerías,
laboratorios, etc.
Código Potencia Bulbo Base Descripción Tensión Cant EAN 13 Vida Int.
(W) (V) por prom. lumin.
caja (Hrs.) (CD)
924050217102 20 MR16 GU5.3 BRILLANTLine 12V 20W 36° 12 50 8711500424846 4000 780
924051017114 50 MR16 GU5,3 BRILLIANTline 12V 50W 36° 12 50 8711500425164 4000 2200
ALULine ALR III 12V
Lámpara halógena de bajo voltaje con reflector de aluminio de 111 mm de
diámetro. Posee la tecnología IRC que evita la disipación del calor dentro de la
cápsula reflejándola sobre el filamento posibilitando hasta un 40% de ahorro de
energía.
Sus características constructivas contribuyen a incrementar el confort de los
ambientes con una emisión de calor reducida que se traduce en menores costos
de acondicionamiento.
El aspecto mate, el modelo de haz de luz muy concentrado y su excelente
control del deslumbramiento la convierte en una de las mejores opciones para
la iluminación de acentuación. Posee UV-Block.
Aplicaciones: Ideales para iluminación decorativa de acentuación en comercios,
restaurantes, hoteles, galerías y museos.
Código Potencia Bulbo Base Descripción Tensión Cant EAN 13 Vida Int.
(W) (V) por prom. lumin.
caja (Hrs.) (CD)
924065017102 50 ALR 111 G53 ALR 111 Pro 50W 12V 8º 12 6 8711500462015 3000 23000
924065117102 50 ALR 111 G53 ALR 111 Pro 50W 12V 24º 12 6 8711500462022 3000 4000
232

234. LED String
El Philips LED String Affinium es un sistema de iluminación flexible desarrollado para
su montaje directo en cualquier superficie (letreros, pisos, escaleras, etc.). Está formado
por módulos de LEDs conectados por medio de cables y controlados por “drivers”,
ajustables al diseño de las aplicaciones.
• Aplicable en ambientes internos y externos (IP 66).
• Eficiencia elevada y larga vida útil (50.000 hs).
• Ideal para aplicación en letreros luminosos (reemplazo de neón), gargantas e iluminación ornamental, lo que
brinda ahorro de energía, menores costos de mantenimiento y uniformidad en la iluminación.
• Excelente alternativa para iluminación arquitectónica adaptable a cualquier forma o perfil, ideal para
estanterías, arcadas, escaleras, etc.
233

235. Las especificaciones e informaciones técnicas están sujetas a alteraciones sin previo aviso.
