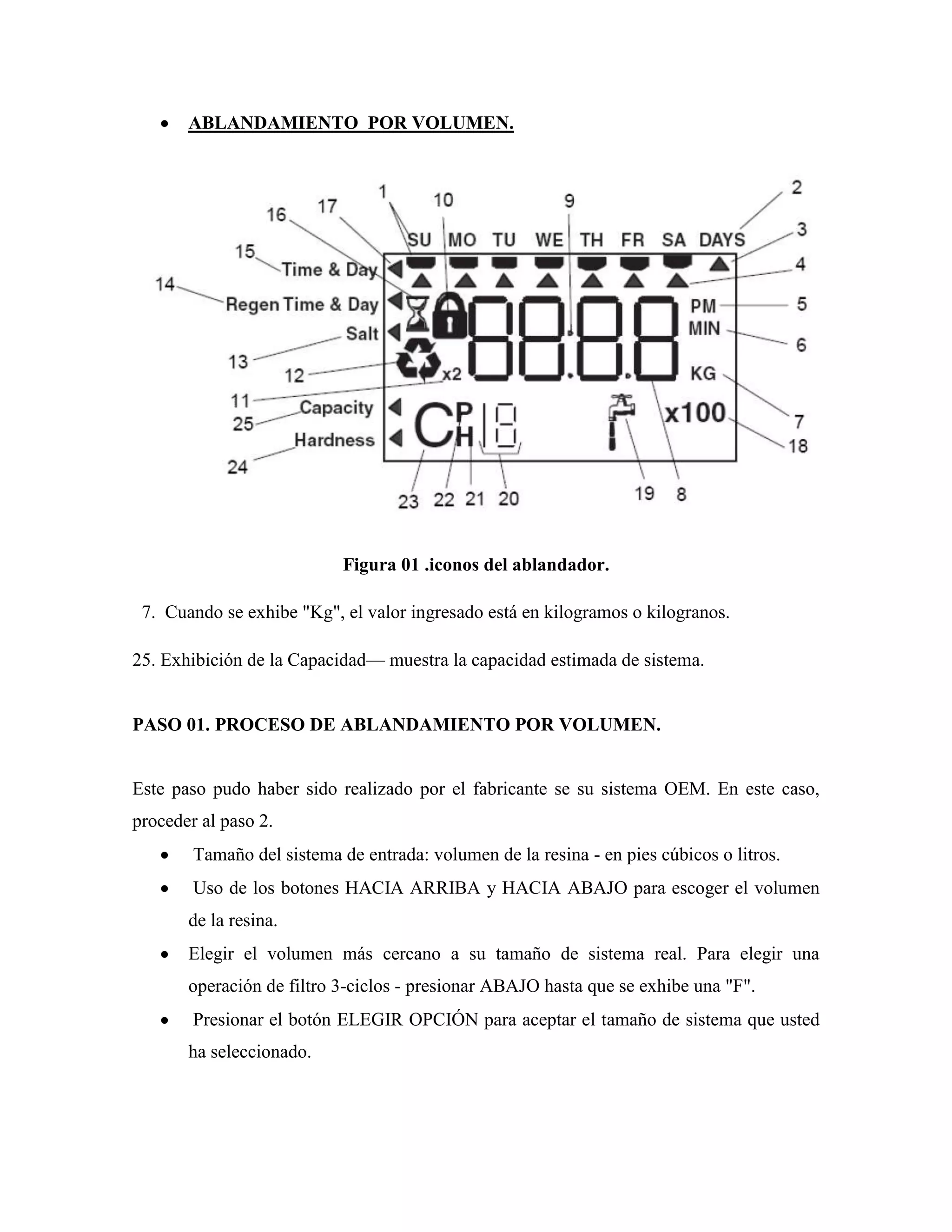

1. ABLANDAMIENTO POR VOLUMEN.
Figura 01 .iconos del ablandador.
7. Cuando se exhibe "Kg", el valor ingresado está en kilogramos o kilogranos.
25. Exhibición de la Capacidad— muestra la capacidad estimada de sistema.
PASO 01. PROCESO DE ABLANDAMIENTO POR VOLUMEN.
Este paso pudo haber sido realizado por el fabricante se su sistema OEM. En este caso,
proceder al paso 2.
Tamaño del sistema de entrada: volumen de la resina - en pies cúbicos o litros.
Uso de los botones HACIA ARRIBA y HACIA ABAJO para escoger el volumen
de la resina.
Elegir el volumen más cercano a su tamaño de sistema real. Para elegir una
operación de filtro 3-ciclos - presionar ABAJO hasta que se exhibe una "F".
Presionar el botón ELEGIR OPCIÓN para aceptar el tamaño de sistema que usted
ha seleccionado.

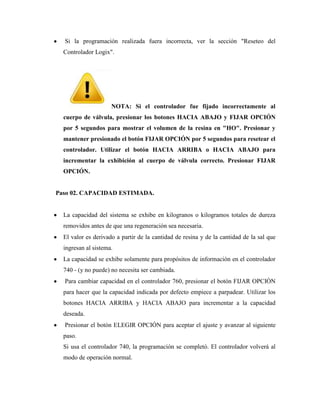

2. Si la programación realizada fuera incorrecta, ver la sección "Reseteo del
Controlador Logix".
NOTA: Si el controlador fue fijado incorrectamente al
cuerpo de válvula, presionar los botones HACIA ABAJO y FIJAR OPCIÓN
por 5 segundos para mostrar el volumen de la resina en "HO". Presionar y
mantener presionado el botón FIJAR OPCIÓN por 5 segundos para resetear el
controlador. Utilizar el botón HACIA ARRIBA o HACIA ABAJO para
incrementar la exhibición al cuerpo de válvula correcto. Presionar FIJAR
OPCIÓN.
Paso 02. CAPACIDAD ESTIMADA.
La capacidad del sistema se exhibe en kilogranos o kilogramos totales de dureza
removidos antes de que una regeneración sea necesaria.
El valor es derivado a partir de la cantidad de resina y de la cantidad de la sal que
ingresan al sistema.
La capacidad se exhibe solamente para propósitos de información en el controlador
740 - (y no puede) no necesita ser cambiada.
Para cambiar capacidad en el controlador 760, presionar el botón FIJAR OPCIÓN
para hacer que la capacidad indicada por defecto empiece a parpadear. Utilizar los
botones HACIA ARRIBA y HACIA ABAJO para incrementar a la capacidad
deseada.
Presionar el botón ELEGIR OPCIÓN para aceptar el ajuste y avanzar al siguiente
paso.
Si usa el controlador 740, la programación se completó. El controlador volverá al
modo de operación normal.
