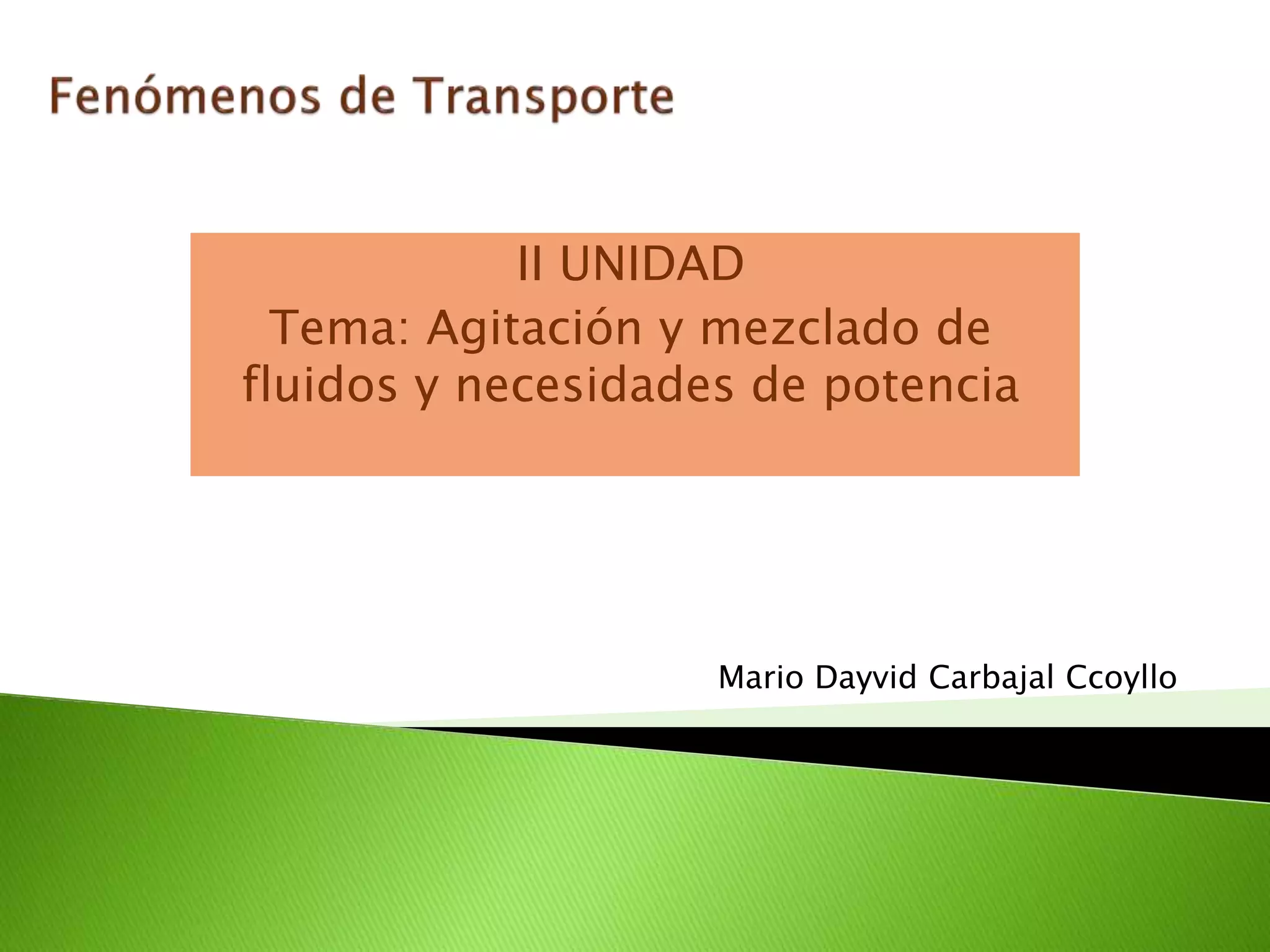

1. II UNIDAD
Tema: Agitación y mezclado de
fluidos y necesidades de potencia
Mario Dayvid Carbajal Ccoyllo

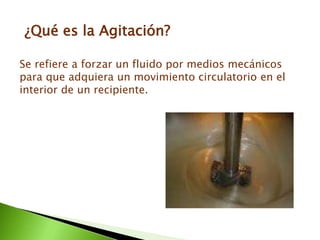

2. ¿Qué es la Agitación?
Se refiere a forzar un fluido por medios mecánicos
para que adquiera un movimiento circulatorio en el
interior de un recipiente.

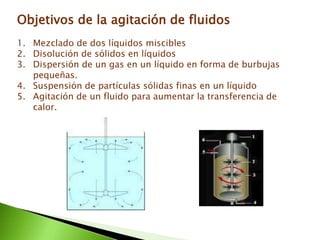

3. Objetivos de la agitación de fluidos
1. Mezclado de dos líquidos miscibles
2. Disolución de sólidos en líquidos
3. Dispersión de un gas en un líquido en forma de burbujas
pequeñas.
4. Suspensión de partículas sólidas finas en un líquido
5. Agitación de un fluido para aumentar la transferencia de
calor.

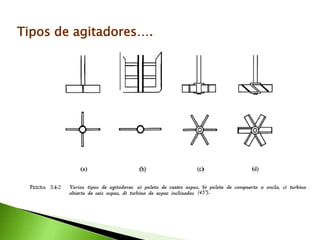

4. Tipos de agitadores….

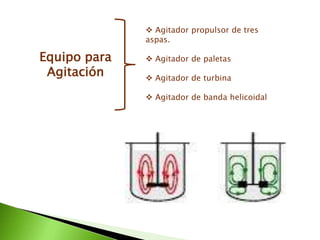

5. Equipo para
Agitación
 Agitador propulsor de tres
aspas.
 Agitador de paletas
 Agitador de turbina
 Agitador de banda helicoidal

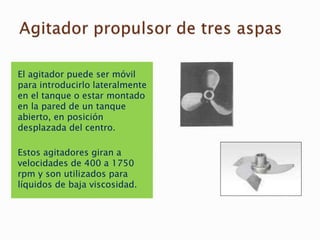

6. El agitador puede ser móvil
para introducirlo lateralmente
en el tanque o estar montado
en la pared de un tanque
abierto, en posición
desplazada del centro.
Estos agitadores giran a
velocidades de 400 a 1750
rpm y son utilizados para
líquidos de baja viscosidad.

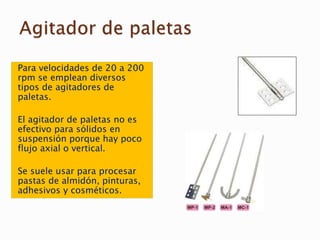

7. Para velocidades de 20 a 200
rpm se emplean diversos
tipos de agitadores de
paletas.
El agitador de paletas no es
efectivo para sólidos en
suspensión porque hay poco
flujo axial o vertical.
Se suele usar para procesar
pastas de almidón, pinturas,
adhesivos y cosméticos.

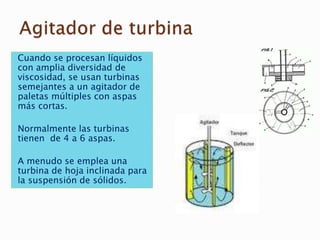

8. Cuando se procesan líquidos
con amplia diversidad de
viscosidad, se usan turbinas
semejantes a un agitador de
paletas múltiples con aspas
más cortas.
Normalmente las turbinas
tienen de 4 a 6 aspas.
A menudo se emplea una
turbina de hoja inclinada para
la suspensión de sólidos.

9. Este tipo de agitadores se usa
para soluciones sumamente
viscosas y opera a pocas rpm
en la región laminar.
Otros tipos semejantes son el
de banda helicoidal doble y el
de banda helicoidal con
tornillo.
Bibliografía:
• Geankoplis, Ch.J. (2009) Procesos de Transporte y
principios de procesos de separación. Grupo Editorial
Patria. México. D.F.
