Almacenamiento luis verde

Tema:
Dispositivos de
almacenamiento
secundario

Tema: Dispositivos de almacenamiento secundario

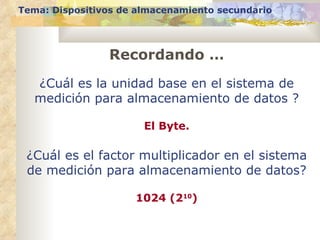

Recordando …
¿Cuál es la unidad base en el sistema de
medición para almacenamiento de datos ?

El Byte.

¿Cuál es el factor multiplicador en el sistema
de medición para almacenamiento de datos?

1024 (210)


Recordando …
¿Cuáles son los prefijos en el sistema de
medición para almacenamiento de datos?
Kilo, Mega, Giga, Tera, etc.

¿Cuántos bytes hay en un KiloByte?

1024

¿Cuántos bytes hay en un MegaByte?

1024 x 1024 = 1.048.576


Recordando …

¿Las memorias RAM y ROM son dispositivos
de almacenamiento?

¡Claro que sí!
En ambos casos se trata de dispositivos físicos
en los que se almacena información

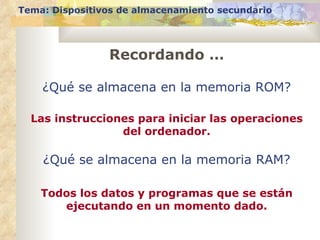

Recordando …

¿Qué se almacena en la memoria ROM?

Las instrucciones para iniciar las operaciones
del ordenador.

¿Qué se almacena en la memoria RAM?

Todos los datos y programas que se están
ejecutando en un momento dado.


Recordando …

Entre los dispositivos de almacenamiento
¿Bajo qué categoría se clasifican las
memorias RAM y ROM?

Memoria principal =
Almacenamiento principal =
Almacenamiento primario =
Memoria primaria

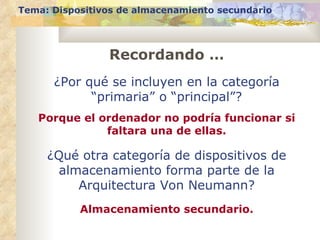

Recordando …
¿Por qué se incluyen en la categoría
“primaria” o “principal”?
Porque el ordenador no podría funcionar si
faltara una de ellas.

¿Qué otra categoría de dispositivos de
almacenamiento forma parte de la
Arquitectura Von Neumann?
Almacenamiento secundario.

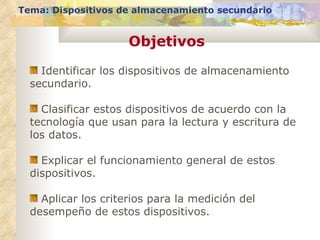

Objetivos
Identificar los dispositivos de almacenamiento
secundario.

Clasificar estos dispositivos de acuerdo con la
tecnología que usan para la lectura y escritura de
los datos.

Explicar el funcionamiento general de estos
dispositivos.

Aplicar los criterios para la medición del
desempeño de estos dispositivos.

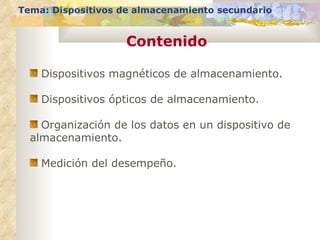

Contenido

Dispositivos magnéticos de almacenamiento.

Dispositivos ópticos de almacenamiento.

Organización de los datos en un dispositivo de
almacenamiento.

Medición del desempeño.

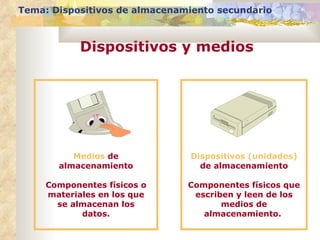

Dispositivos y medios

Medios de Dispositivos (unidades)
almacenamiento de almacenamiento

Componentes físicos o Componentes físicos que
materiales en los que escriben y leen de los
se almacenan los medios de
datos. almacenamiento.


Tipos de dispositivos

Magnéticos

• Disquetes
• Discos duros
• Discos duros removibles
• Cintas magnéticas

Ópticos

• CD-ROM
• CD-Recordable (WORM)
• CD-RWritable.
• DVD

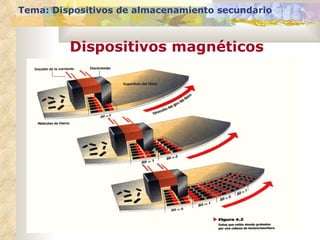

Dispositivos magnéticos
Todos usan el mismo Usan técnicas similares para
medio (material) leer y escribir los datos

Las superficies de los disquetes, discos duros y cintas
magnéticas están recubiertas con partículas de un material
magnético sensible (por lo general óxido de hierro) que
reacciona a un campo magnético.

Cada partícula actúa como un imán, creando un campo
magnético cuando se somete a un electroimán.

Las cabezas de lectura/escritura de la unidad, contienen
electroimanes y graban cadenas de 1 y 0, alternando la
dirección de la corriente en esos electroimanes.


¿Cómo se organizan los datos en un disco?

Antes de poder usar un disco para almacenar datos, se
debe formatear o inicializar.

Procedimiento de formateo

Objetivo: Crear un mapa con el que la computadora pueda
llegar a cualquier punto del disco directamente.

Pasos:
 Creación de las pistas (círculos magnéticos concéntricos)
 Numeración de las pistas desde afuera (0) hacia dentro
 Creación de sectores (segmentos cortos en cada pista)
 Numeración de los sectores en forma secuencial y única
 Creación de registro de arranque, tabla de asignación de
archivos (FAT), directorio raíz y área de datos.



Pista (Track)
Sector

Cluster

Creación de pistas, sectores y cluster

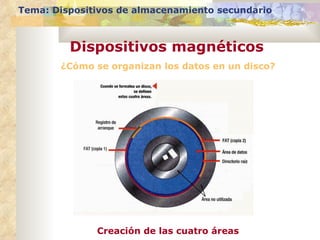

Creación de las cuatro áreas


MBR (Master Boot Record o registro de arranque)

Es un programa que se ejecuta cada vez que se enciende la
computadora, para determinar si el disco tiene los
componentes básicos necesarios para ejecutar el sistema
operativo.

Si los archivos están presentes, transfiere el control a uno
de los programas del sistema operativo, para que continúe
el proceso de inicio. Este proceso se conoce como:
secuencia de inicio o booting

El registro de arranque también describe otras
características del disco, que el sistema operativo necesita
para tener acceso al área de datos.



FAT (File Allocation Table): Es una tabla que guarda la ubicación de
cada archivo dentro del disco y el estado de cada sector.

Cuando se guarda un archivo en el disco, el sistema operativo busca
en la FAT un área disponible, almacena el archivo y, finalmente, lo
identifica con su ubicación en la FAT.

Archivo Cluster
Cluster Pista Sector
Pepe.xls 3
3 1 5, 6, 7
Maria.txt 6
15 10 1, 2, 3
Jose.ppt 20


¿Cómo funciona una unidad de disco?

La unidad tiene un motor que hace girar el disco en un eje.

Las cabezas de lectura/escritura Acceso
pueden moverse a cualquier punto aleatorio
del disco.

Disquete

 Un solo disco de mylar flexible, de diámetro 3,5 pulgadas.
 Dentro de una cubierta plástica.
 El medio y el dispositivo están separados.
 Portable y liviano.
 Almacenan hasta 1.44 MB (excepto unidades especiales de
2.88 MB).
 Giran a 300 rpm.


Disco duro

 Uno o más platillos de metal.
 Dentro de una cámara sellada al vacío.
 El medio y el dispositivo forman una sola pieza.
 Fijo y pesado.
 Almacenan desde 80 MB.
 Giran a velocidades de entre 3600 rpm y 7200 rpm.

Disco duro removible

 Combinan la velocidad y la capacidad de un disco duro,
con la portabilidad de un disquete.
 El conjunto formado por el disco y la caja a menudo
reciben el nombre de cartuchos de disco duro.

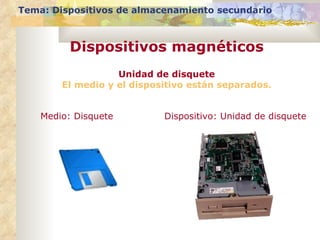

Unidad de disquete
El medio y el dispositivo están separados.

Medio: Disquete Dispositivo: Unidad de disquete

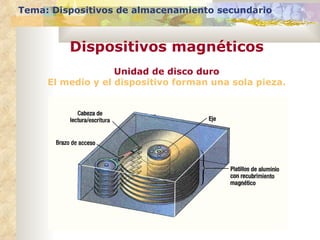

Unidad de disco duro
El medio y el dispositivo forman una sola pieza.


Unidad de disco duro removible
El medio y el dispositivo están separados.

Unidad SyQuest

Unidad JAZ

Unidad ZIP


Repaso

¿Cuál es el objetivo de formatear un disco?

Crear un mapa con el que el ordenador puede llegar a
cualquier punto del disco directamente

Nombre las cuatro áreas que se crean durante le
proceso de formateo

Registro de arranque (Master Boot Record)
Tabla de asignación de archivos (FAT: File allocation Table)
Directorio raíz
Área de datos

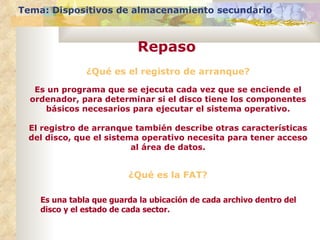

Repaso
¿Qué es el registro de arranque?

Es un programa que se ejecuta cada vez que se enciende el
ordenador, para determinar si el disco tiene los componentes
básicos necesarios para ejecutar el sistema operativo.

El registro de arranque también describe otras características
del disco, que el sistema operativo necesita para tener acceso
al área de datos.

¿Qué es la FAT?

Es una tabla que guarda la ubicación de cada archivo dentro del
disco y el estado de cada sector.

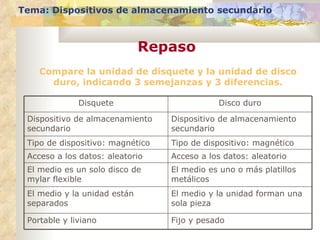

Repaso
Compare la unidad de disquete y la unidad de disco
duro, indicando 3 semejanzas y 3 diferencias.

Disquete Disco duro

Dispositivo de almacenamiento Dispositivo de almacenamiento
secundario secundario
Tipo de dispositivo: magnético Tipo de dispositivo: magnético
Acceso a los datos: aleatorio Acceso a los datos: aleatorio
El medio es un solo disco de El medio es uno o más platillos
mylar flexible metálicos
El medio y la unidad están El medio y la unidad forman una
separados sola pieza

Portable y liviano Fijo y pesado


¿Cómo funciona una unidad de cinta?

Como una cinta de audio. La diferencia es que la unidad de
cinta de ordenador lee y escribe datos digitales (0 y 1)

Debido a que la cinta es una tira Acceso
larga de material magnético, se secuencial
escribe y lee un byte detrás de otro

Cinta magnética

 Dentro de un cartucho de plástico rígido
 La cinta y la unidad están separados
 Portable y liviana
 Almacena hasta 8 GB
 Bajo costo relativo
 Por su lento acceso, se usan principalmente para respaldos.


Unidad de cinta


Dispositivos ópticos

Todos usan el mismo Usan técnicas similares para
medio (material) leer y escribir los datos

Las técnicas de almacenamiento óptico usan la precisión
exacta que sólo se obtiene con rayos láser.

La unidad enfoca un rayo láser sobre la superficie de un
disco giratorio.

Algunos puntos del disco reflejan la luz en un sensor
(plano = se interpreta como un 1) y otros dispersan la luz
(orificio = se interpreta como un 0).



La técnica de escritura perfora el disco, disponiendo
los datos en sectores, a lo largo de una espiral
contínua.

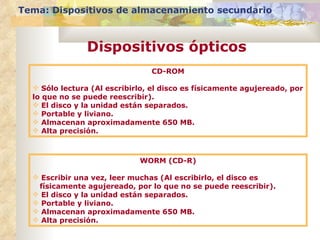

CD-ROM

 Sólo lectura (Al escribirlo, el disco es físicamente agujereado, por
lo que no se puede reescribir).
 El disco y la unidad están separados.
 Almacenan aproximadamente 650 MB.
 Alta precisión.

WORM (CD-R)

 Escribir una vez, leer muchas (Al escribirlo, el disco es
físicamente agujereado, por lo que no se puede reescribir).
 Almacenan aproximadamente 650 MB.

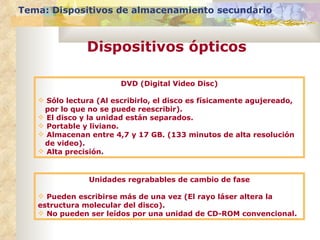

DVD (Digital Video Disc)

 Sólo lectura (Al escribirlo, el disco es físicamente agujereado,
por lo que no se puede reescribir).
 Almacenan entre 4,7 y 17 GB. (133 minutos de alta resolución
de video).

Unidades regrabables de cambio de fase

 Pueden escribirse más de una vez (El rayo láser altera la
estructura molecular del disco).
 No pueden ser leídos por una unidad de CD-ROM convencional.


¿Cuánta información puede almacenar un CD?

La cantidad de información que puede almacenar un CD se mide
en minutos:segundos:sectores.

Cada segundo contiene 75 sectores, cada sector puede
almacenar 2.048 Bytes (2 KBytes).

Los CD-Recordable vienen en 21, 63 y 74 minutos. La cantidad
de información que pueden contener, responde al siguiente
cálculo ejemplo:

74 min x (60 seg) x (75 sectores) x (2 kbytes) =
666,000 kilobytes = 650 megabytes


Medición del desempeño
Tiempo de acceso promedio

Cantidad de tiempo promedio que le toma a un dispositivo
colocar sus cabezas de lectura/escritura sobre cualquier
punto en el medio de almacenamiento.

Se mide en milisegundos (0,001 segundo)

Es la combinación de dos factores:

 La velocidad a la que gira un disco (rpm)

 El tiempo que toma mover las cabezas de una pista a otra


Tiempo de acceso promedio

Disquete: 0,2 segundos 200 milisegundos
Disco duro: 8 a 12 milisegundos


Velocidad de transferencia de datos

Cantidad de tiempo que le toma a un dispositivo leer o
escribir datos.

Se mide en KB, MB o GB por segundo (Ej: MBps)

NOTA: No confundir MBps con Mbps

Depende del tipo de controlador (intermediario entre la
unidad y el CPU):

 Norma ST-506
 IDE (Integrated Drive Electronics)
 SCSI (Small Computer System Interface)
