1. DISCOS DUROS

2. INDICEDEFINICIONTIPOS DE DISCOS (SSD/HDD)ESTRUCTURA FISICAPartesTipos de conexiónTamañoVelocidadCapacidadESTRUCTURA LOGICAFUNCIONAMIENTO MECÁNICOFUNCIONAMIENTO MECÁNICORAIDDefinición. TiposControladorasEjemplosALMACENAMIENTORECUPERACIONCONCLUSIÓN

3. DefiniciónEs un dispositivo de almacenamiento no volátil que forma parte de la memoria secundaria en un Sistema Informático, dentro se suele encontrar almacenado el SO de la computadora y datos.

4. TIPOS DE DISCOHDD: en su interior contienen uno o varios discos magnéticos.SSD: Discos de Estado Sólido están compuestos por componentes electrónicos (semiconductores), sin partes movibles.

5. ESTRUCTURA FÍSICAPARTES:Plato: Cada uno de los discosCara: Lados del platoCabeza: Nº de cabezalesPista: Circunferencia dentro de una caraCilindro: Conjunto de varias pistasSector: Cada división de una pista

6. ESTRUCTURA FISICATIPOS DE CONEXIÓN:IDE/ATA: Controla los dispositivos de almacenamiento masivo de datos, como los discos duros y ATAPI, hasta hace poco el más usado.SATA: Nuevo estándar de conexión que utiliza un bus serie para la transmisión de datos. Más rápido y eficiente que IDE.

7. ESTRUCTURA FISICATIPOS DE CONEXIÓN: SCSI: Son discos duros de gran capacidad de almacenamiento con conexión tipo paralelo, se presentan bajo tres especificaciones: SCSI Estándar (Standard SCSI), SCSI Rápido (Fast SCSI) y SCSI Ancho-Rápido (Fast-Wide SCSI), los SCSI Ancho-Rápido pueden llegar a 40Mbps.

8. ESTRUCTURA FISICATipos de conexión:FC (Fiber Channel): Interfaz serial, no requiere conexión de fibra óptica, basada en SCSI. Existen varias topologías: Punto a punto (Point-point), Estructura conmutable (Fabric) y Cadena arbitrada (Arbitrated Loop).Alcanza hasta 100Mbps.

9. ESTRUCTURA FISICATIPOS DE CONEXIÓN: SAS: SAS utiliza la comunicación serial en lugar del método paralelo se encuentra en los dispositivos SCSI, pero sigue utilizando los comandos SCSI. Su atributo más importante es la “Reutilización Espacial” que incrementa en ancho de banda. Su velocidad está entre 20Mbps y 80Mbps.

10. ESTRUCTURA FISICATAMAÑODe 2.5” a3.5”VELOCIDADDiscos HDD: Desde 5400rpm hasta 10000rpm de giro. Hasta 30Mb/s Discos SSD: Desde 70Mb/s hasta 200Mb/s

11. ESTRUCTURA FISICA CAPACIDAD:El primer disco duro solo tenía una capacidad e 5Mb en la actualidad pueden llegar a alcanzar 1Tb e incluso 2Tb.

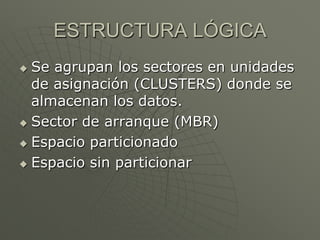

12. ESTRUCTURA LÓGICASe agrupan los sectores en unidades de asignación (CLUSTERS) donde se almacenan los datos.Sector de arranque (MBR)Espacio particionadoEspacio sin particionar

13. FUNCIONAMIENTO MECÁNICOCuando el HD deba leer o escribir a un archivo, el SO solicita que el controlador del disco duro traslade los cabezales a la tabla de asignación de archivos (FAT). El sistema operativo lee la FAT para determinar en qué punto comienza un archivo en el disco, o qué partes del disco están disponibles para guardar un nuevo archivo.Los cabezales escriben datos en los platos al alinear partículas magnéticas sobre las superficies de éstos. Los cabezales leen datos al detectar las polaridades de las partículas que ya se han alineado.

14. RAIDDefinición: Sistema de almacenamiento de información que utiliza múltiples HD en dónde se distribuyen y/o duplican datos.TIPOSRaid 0: Los datos se desglosan en pequeños segmentos y se distribuyen entre varias unidades. Mín. 2 uds.Raid 1: Se duplican los datos de una unidad en otra. Mín. 2 uds.Raid 5: Asigna un bloque alternativo de cada disco a guardar la información de paridad. Mín 3 uds.

15. RAID

16. RAIDCONTROLADORASTipo: SATA/SASNº de puertos, tipo y ubicaciónProcesador (en caso de existir)RAM: capacidad (en caso de existir)Interfaz: PCI, PCI-eCantidad de niveles RAID

17. RAIDEjemplo:Adaptec RAID 5405Controladora RAID SATA/SAS dotada de cuatro puertos. Procesador RAID de doble núcleo con 256 Mb de RAM DDR2 e interfaz PCI Express x8 ofrece niveles RAID 0, 1, 1E, 5, 5EE, 6, 10, 50 y 60.

18. ALMACENAMIENTOServicios de almacenamiento virtualizado:Por muchos datos existentes la velocidad de respuesta seguirá siendo la mismaArchivado para el crecimiento de datos no estructurados:Hay que almacenar los datos siguiendo las políticas de almacenamiento para reducir tiempo y costes

19. ALMACENAMIENTODe duplicado de datos:Separar y comprimir los datos para reducir los gastos.Mitigación de riesgos:Las empresas buscan soluciones que les ayuden a mantener sus datos a través del archivado y localización de ellos.Energía y refrigeración: Cumplir los requisitos de energía y refrigeración para ahorrar siendo ecológicos.

20. RECUPERACIONDependiendo del tipo de fallo:Usar consola de recuperación (CHKDSK /R)Chequear los jumperUsar programas como HD Tune y HDD RegeneratorEn caso de seguir FormatearAdquirir uno nuevo

21. CONCLUSIÓNHasta dentro de 2 años aprox. Es recomendable adquirir discos tradicionales antes que un SSD. La conexión que sea tipo SATA y la capacidad de 80Gb mín. La velocidad superior a 10Mb/s.

22. AutoresVera Pacaya juan
