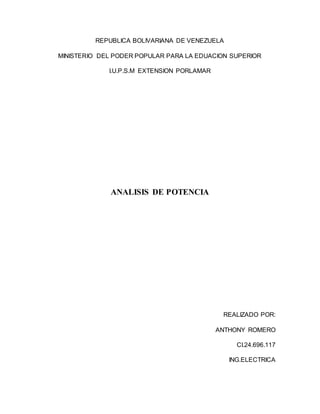

1. REPUBLICA BOLIVARIANA DE VENEZUELA
MINISTERIO DEL PODER POPULAR PARA LA EDUACION SUPERIOR
I.U.P.S.M EXTENSION PORLAMAR
ANALISIS DE POTENCIA
REALIZADO POR:
ANTHONY ROMERO
CI.24.696.117
ING.ELECTRICA

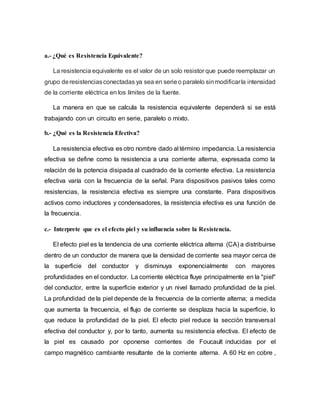

2. a.- ¿Qué es Resistencia Equivalente?
La resistencia equivalente es el valor de un solo resistor que puede reemplazar un
grupo deresistenciasconectadas ya sea en serieo paralelo sinmodificarla intensidad
de la corriente eléctrica en los límites de la fuente.
La manera en que se calcula la resistencia equivalente dependerá si se está
trabajando con un circuito en serie, paralelo o mixto.
b.- ¿Qué es la Resistencia Efectiva?
La resistencia efectiva es otro nombre dado al término impedancia. La resistencia
efectiva se define como la resistencia a una corriente alterna, expresada como la
relación de la potencia disipada al cuadrado de la corriente efectiva. La resistencia
efectiva varía con la frecuencia de la señal. Para dispositivos pasivos tales como
resistencias, la resistencia efectiva es siempre una constante. Para dispositivos
activos como inductores y condensadores, la resistencia efectiva es una función de
la frecuencia.
c.- Interprete que es el efecto piel y su influencia sobre la Resistencia.
El efecto piel es la tendencia de una corriente eléctrica alterna (CA) a distribuirse
dentro de un conductor de manera que la densidad de corriente sea mayor cerca de
la superficie del conductor y disminuya exponencialmente con mayores
profundidades en el conductor. La corriente eléctrica fluye principalmente en la "piel"
del conductor, entre la superficie exterior y un nivel llamado profundidad de la piel.
La profundidad de la piel depende de la frecuencia de la corriente alterna; a medida
que aumenta la frecuencia, el flujo de corriente se desplaza hacia la superficie, lo
que reduce la profundidad de la piel. El efecto piel reduce la sección transversal
efectiva del conductor y, por lo tanto, aumenta su resistencia efectiva. El efecto de
la piel es causado por oponerse corrientes de Foucault inducidas por el
campo magnético cambiante resultante de la corriente alterna. A 60 Hz en cobre ,

3. la profundidad de la piel es de unos 8,5 mm. A altas frecuencias, la profundidad de
la piel se vuelve mucho menor.
El aumento de la resistencia de CA causada por el efecto piel se puede mitigar
mediante el uso de alambre litz tejido especialmente. Debido a que el interior de un
conductor grande transporta tan poca corriente, se pueden usar conductores
tubulares como tuberías para ahorrar peso y costos. El efecto piel tiene
consecuencias prácticas en el análisis y diseño de circuitos
de radiofrecuencia y microondas , líneas de transmisión (o guías de ondas) y
antenas. También es importante en las frecuencias de red (50-60 Hz) en la CA de
transmisión de energía eléctrica y de distribución de sistemas. Es una de las
razones por las que se prefiere la corriente continua de alto voltaje para la
transmisión de energía a larga distancia.
Sin embargo, el efecto más importante del efecto piel sobre la impedancia de un
solo cable es el aumento de la resistencia del cable y las consiguientes pérdidas.
La resistencia efectiva debida a una corriente confinada cerca de la superficie de un
conductor grande se puede resolver como si la corriente fluyera uniformemente a
través de una capa de espesor basada en la resistividad DC de ese material. El
área de la sección transversal efectiva es aproximadamente igual a la circunferencia
del conductor. Así, un conductor cilíndrico largo, como un alambre, que tiene un
diámetro D grande en comparación tiene una resistencia aproximadamente a la de
un tubo hueco con un espesor de pared que transporta corriente continua

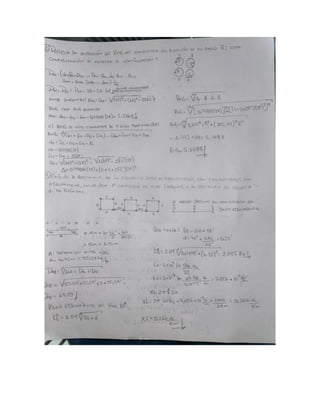

d.- ¿Qué es la inductancia en una línea de transmisión?
En general, la energía eléctrica se transmite a través de la línea de transmisión
con AC alto voltaje y actual. La corriente alterna de alto valor mientras fluye a través
del conductor se establece un flujo magnético de gran fuerza con naturaleza
alternante. Este flujo magnético alterno de alto valor hace una conexión con otros
conductores adyacentes paralela al conductor principal. La unión del flujo en un
conductor ocurre interna y externamente. La unión del flujo interno se debe a la auto
corriente y la unión del flujo externo se debe al flujo externo. Ahora el término
inductancia está estrechamente relacionado con el vínculo de flujo.

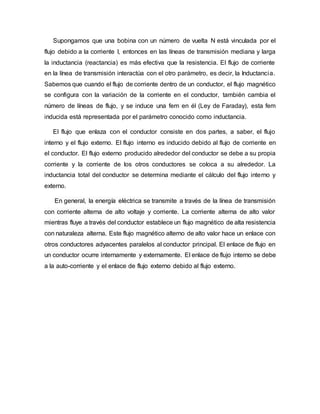

4. Supongamos que una bobina con un número de vuelta N está vinculada por el
flujo debido a la corriente I, entonces en las líneas de transmisión mediana y larga
la inductancia (reactancia) es más efectiva que la resistencia. El flujo de corriente
en la línea de transmisión interactúa con el otro parámetro, es decir, la Inductancia.
Sabemos que cuando el flujo de corriente dentro de un conductor, el flujo magnético
se configura con la variación de la corriente en el conductor, también cambia el
número de líneas de flujo, y se induce una fem en él (Ley de Faraday), esta fem
inducida está representada por el parámetro conocido como inductancia.
El flujo que enlaza con el conductor consiste en dos partes, a saber, el flujo
interno y el flujo externo. El flujo interno es inducido debido al flujo de corriente en
el conductor. El flujo externo producido alrededor del conductor se debe a su propia
corriente y la corriente de los otros conductores se coloca a su alrededor. La
inductancia total del conductor se determina mediante el cálculo del flujo interno y
externo.
En general, la energía eléctrica se transmite a través de la línea de transmisión
con corriente alterna de alto voltaje y corriente. La corriente alterna de alto valor
mientras fluye a través del conductor establece un flujo magnético de alta resistencia
con naturaleza alterna. Este flujo magnético alterno de alto valor hace un enlace con
otros conductores adyacentes paralelos al conductor principal. El enlace de flujo en
un conductor ocurre internamente y externamente. El enlace de flujo interno se debe
a la auto-corriente y el enlace de flujo externo debido al flujo externo.
