Física
Nivel 4° Medio
                            GUIA DE ESTUDIO

                                                    Tema: Electrodinámica



      La Electrodinámica estudia el movimiento de las cargas eléctricas a través de
conductores, lo que constituye una corriente eléctrica. Motivo de estudio de la
Electricidad, elemento fundamental en la vida moderna.
      En esta guía de estudio, analizaremos los conceptos de intensidad de la corriente,
diferencia de potencial, resistencia eléctrica y sus aplicaciones en circuitos eléctricos.

Corriente eléctrica:
      Llamaremos corriente eléctrica al movimiento orientado de partículas con cargas
eléctricas por un conductor.
      El movimiento se produce al establecer un campo eléctrico dentro del conductor y el
transporte de carga irá de un punto a otro, los electrones que se desplazan no son
generados por la fuente de energía sino que forman parte de la estructura misma del
metal conductor y la función de aquella es solamente ponerlos en movimiento.
Intensidad de la corriente eléctrica
     Si a través de una sección transversal de un conductor pasa una carga “q” en un
tiempo “t”, la razón q/t da la cantidad media de carga que la atraviesa en cada unidad de
tiempo. Esta razón se denomina Intensidad de corriente y se designa por “I”
Se expresa a través de la fórmula:

                          Intensidad = carga           I =q
                                       tiempo             t

    Unidades de medida:
                           Ampere ( A) = coulomb (C)
                                         segundo( s)

   Otras subunidades importantes:
                      1 miliampere ( mA) = 10-3 A
                      1 microampere ( µ A) = 10-6 A

Algunas intensidades de corriente:
   Automático en una casa :        15 A
   Ampolleta de 70 W :             0,3 A
   Luces encendidas de automóvil: 14 A


Problema resuelto:
1.- ¿Cuál es la intensidad de la corriente eléctrica si por una sección transversal de un
     conductor circulan 4 x 10 -3 C en 2 s ? Expresa el resultado en mA
      carga = 4 x 10-3 C
      tiempo = 2 s
      Intensidad de corriente eléctrica = ¿ ?

          I = q/t I = 4 x 10-3 C = 2 x 10-3 A
                        2s
                                                      1 mA ……10-3 A
                                                      X ……2 x 10-3 A
                                                        X = 2 mA

Entonces, la Intensidad de la corriente será 2 x 10-3 A y expresado en otra unidad 2mA.

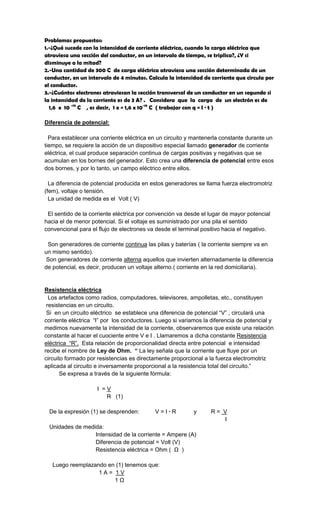

Problemas propuestos:
1.-¿Qué sucede con la intensidad de corriente eléctrica, cuando la carga eléctrica que
atraviesa una sección del conductor, en un intervalo de tiempo, se triplica?, ¿Y si
disminuye a la mitad?
2.-Una cantidad de 300 C de carga eléctrica atraviesa una sección determinada de un
conductor, en un intervalo de 4 minutos. Calcula la intensidad de corriente que circula por
el conductor.
3.-¿Cuántos electrones atraviesan la sección transversal de un conductor en un segundo si
la intensidad de la corriente es de 3 A? . Considera que la carga de un electrón es de
  1,6 x 10 -19 C , es decir, 1 e = 1,6 x 10-19 C ( trabajar con q = I · t )

Diferencia de potencial:

  Para establecer una corriente eléctrica en un circuito y mantenerla constante durante un
tiempo, se requiere la acción de un dispositivo especial llamado generador de corriente
eléctrica, el cual produce separación continua de cargas positivas y negativas que se
acumulan en los bornes del generador. Esto crea una diferencia de potencial entre esos
dos bornes, y por lo tanto, un campo eléctrico entre ellos.

  La diferencia de potencial producida en estos generadores se llama fuerza electromotriz
(fem), voltaje o tensión.
  La unidad de medida es el Volt ( V)

 El sentido de la corriente eléctrica por convención va desde el lugar de mayor potencial
hacia el de menor potencial. Si el voltaje es suministrado por una pila el sentido
convencional para el flujo de electrones va desde el terminal positivo hacia el negativo.

 Son generadores de corriente continua las pilas y baterías ( la corriente siempre va en
un mismo sentido).
 Son generadores de corriente alterna aquellos que invierten alternadamente la diferencia
de potencial, es decir, producen un voltaje alterno.( corriente en la red domiciliaria).


Resistencia eléctrica
  Los artefactos como radios, computadores, televisores, ampolletas, etc., constituyen
 resistencias en un circuito.
 Si en un circuito eléctrico se establece una diferencia de potencial “V” , circulará una
corriente eléctrica “I” por los conductores. Luego si variamos la diferencia de potencial y
medimos nuevamente la intensidad de la corriente, observaremos que existe una relación
constante al hacer el cuociente entre V e I . Llamaremos a dicha constante Resistencia
eléctrica “R”. Esta relación de proporcionalidad directa entre potencial e intensidad
recibe el nombre de Ley de Ohm. “ La ley señala que la corriente que fluye por un
circuito formado por resistencias es directamente proporcional a la fuerza electromotriz
aplicada al circuito e inversamente proporcional a la resistencia total del circuito.”
       Se expresa a través de la siguiente fórmula:

                    I =V
                       R (1)

 De la expresión (1) se desprenden:        V=I·R           y      R= V
                                                                     I
 Unidades de medida:
                 Intensidad de la corriente = Ampere (A)
                 Diferencia de potencial = Volt (V)
                 Resistencia eléctrica = Ohm ( Ω )

   Luego reemplazando en (1) tenemos que:
                   1A= 1V
                        1Ω

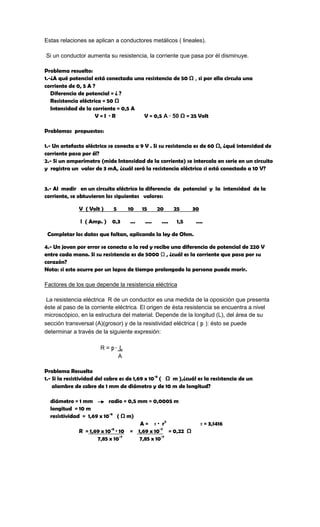

Estas relaciones se aplican a conductores metálicos ( lineales).

Si un conductor aumenta su resistencia, la corriente que pasa por él disminuye.

Problema resuelto:
1.-¿A qué potencial está conectada una resistencia de 50 Ω , si por ella circula una
corriente de 0, 5 A ?
   Diferencia de potencial = ¿ ?
   Resistencia eléctrica = 50 Ω
   Intensidad de la corriente = 0,5 A
                      V=I ·R          V = 0,5 A · 50 Ω = 25 Volt

Problemas propuestos:

1.- Un artefacto eléctrico se conecta a 9 V . Si su resistencia es de 60 Ω, ¿qué intensidad de
corriente pasa por él?
2.- Si un amperímetro (mide Intensidad de la corriente) se intercala en serie en un circuito
y registra un valor de 3 mA, ¿cuál será la resistencia eléctrica si está conectado a 10 V?


3.- Al medir en un circuito eléctrico la diferencia de potencial y la intensidad de la
corriente, se obtuvieron los siguientes valores:

              V ( Volt )     5     10     15      20      25     30

               l ( Amp. ) 0,3       ...    ....    ....    1,5    ....

 Completar los datos que faltan, aplicando la ley de Ohm.

4.- Un joven por error se conecta a la red y recibe una diferencia de potencial de 220 V
entre cada mano. Si su resistencia es de 5000 Ω , ¿cuál es la corriente que pasa por su
corazón?
Nota: si esto ocurre por un lapso de tiempo prolongado la persona puede morir.

Factores de los que depende la resistencia eléctrica

 La resistencia eléctrica R de un conductor es una medida de la oposición que presenta
éste al paso de la corriente eléctrica. El origen de ésta resistencia se encuentra a nivel
microscópico, en la estructura del material. Depende de la longitud (L), del área de su
sección transversal (A)(grosor) y de la resistividad eléctrica ( p ): ésto se puede
determinar a través de la siguiente expresión:

                       R = p· L
                             A

Problema Resuelto
1.- Si la resistividad del cobre es de 1,69 x 10-8 ( Ω m ),¿cuál es la resistencia de un
    alambre de cobre de 1 mm de diámetro y de 10 m de longitud?

  diámetro = 1 mm         radio = 0,5 mm = 0,0005 m
  longitud = 10 m
  resistividad = 1,69 x 10-8 ( Ω m)
                                       A = π · r2                     π = 3,1416
              R = 1,69 x 10 · 10 = 1,69 x 10-7 = 0,22 Ω
                           -8

                     7,85 x 10-7      7,85 x 10-7
Circuitos de Corriente Continua

 Se puede decir que un circuito eléctrico es el trayecto por el cual va la corriente eléctrica.
En él se pueden encontrar generadores y receptores. Los generadores aportan la energía
necesaria para mantener la corriente eléctrica como pilas y baterías ; los receptores
consumen o disipan energía en forma de calor o luz como en las ampolletas, o bien en
movimiento como en los motores.

Encontramos circuitos en serie, en paralelo y mixtos.

Circuito en serie



 Un circuito en serie es aquél en que los dispositivos o elementos del circuito están
dispuestos uno a continuación del otro, de tal manera que la totalidad de la corriente pasa
a través de cada elemento sin división ni derivación.
 Si algún dispositivo se quema o deja de funcionar, los otros también lo harán debido a
que la corriente se interrumpe inmediatamente ( la resistencia se hace infinita).

 Un circuito en serie se representa de la siguiente manera:




Cuando en un circuito hay dos o más resistencias en serie, la resistencia total se calcula
sumando los valores de dichas resistencias, ya que la corriente eléctrica I en todo el
circuito es la misma :
                       Req = R1 + R2 + R3

La diferencia de potencial entre los extremos de la resistencias es:

              V1 = I · R1   ; V2 = I · R2 ; V3 = I · R3

Si V1, V2 y V3 son las tensiones entre los extremos respectivos y la intensidad de la
corriente I , igual para todas las resistencias, entonces:
               V = V1 + V2 + V3 = I · R1 + I · R2 + I · R3 = I · ( R1 + R2 + R3 )

Aplicando la ley de Ohm, se tiene que:     V = I · Req

Problema resuelto:

1.-Si se conectan tres resistencias en serie a una batería de 12 V, siendo el valor de cada
una de las resistencias igual a R1 = 4Ω , R2 = 6Ω y R3 = 8Ω , la intensidad de la corriente I
será:
     Req = 4Ω + 6Ω + 8Ω = 18Ω y como                I=V      I = 12 V = 0,66 A
                                                       R         18 Ω

Y la diferencia de potencial en cada una de las resistencias es:

        V1 = 0,66 A · 4Ω = 2,64 V
        V2 = 0,66 A · 6Ω = 3,96 V
        V3 = 0,66 A · 8Ω = 5,28 V            Si sumamos el potencial total debe darnos 12 V,
en este caso el valor es 11,88 V, valor aproximado que se considera correcto.

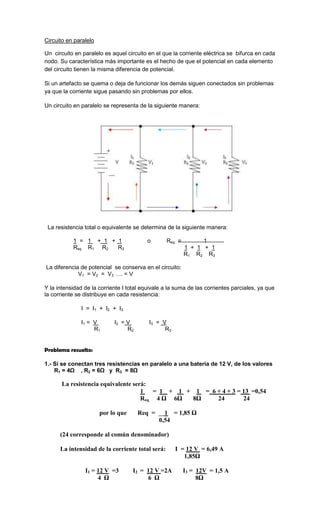

Circuito en paralelo

Un circuito en paralelo es aquel circuito en el que la corriente eléctrica se bifurca en cada
nodo. Su característica más importante es el hecho de que el potencial en cada elemento
del circuito tienen la misma diferencia de potencial.

Si un artefacto se quema o deja de funcionar los demás siguen conectados sin problemas
ya que la corriente sigue pasando sin problemas por ellos.

Un circuito en paralelo se representa de la siguiente manera:




 La resistencia total o equivalente se determina de la siguiente manera:

           1 = 1 + 1 + 1                  o       Req =         1
           Req R1 R2   R3                                 1 + 1 + 1
                                                          R1 R2 R3

La diferencia de potencial se conserva en el circuito:
             V1 = V2 = V3 …. = V

Y la intensidad de la corriente I total equivale a la suma de las corrientes parciales, ya que
la corriente se distribuye en cada resistencia:

               I = I1 + I2 + I3

               I1 = V       I2 = V        I3 = V
                    R1           R2             R3


Problema resuelto:

1.- Si se conectan tres resistencias en paralelo a una batería de 12 V, de los valores
    R1 = 4Ω , R2 = 6Ω y R3 = 8Ω

       La resistencia equivalente será:
                                     1  = 1 + 1 + 1 = 6 + 4 + 3 = 13 =0,54
                                     Req 4 Ω 6Ω  8Ω     24        24

                       por lo que     Req =     1 = 1,85 Ω
                                              0,54

      (24 corresponde al común denominador)

      La intensidad de la corriente total será:      I = 12 V = 6,49 A
                                                        1,85Ω

                I1 = 12 V =3        I2 = 12 V =2A         I3 = 12V = 1,5 A
                     4 Ω                 6 Ω                   8Ω
I = 3 A + 2 A + 1,5 A = 6,5 A

  Se comprueba que la suma de las corrientes parciales equivale a la corriente total.


Hasta aquí la información de los contenidos, la guía de ejercicios se enviará
próximamente. La resolución de los ejercicios propuestos te servirá para practicar y
poder aplicar en la guía que viene.



Nota:
 Aún espero el trabajo anterior, investigación fácil de realizar, ya que la
información está disponible en la web y la modalidad de presentación en power
point resulta generalmente atractiva para los alumnos. No te demores, solo faltan
algunos que cumplan.

Más contenido relacionado

La actualidad más candente

Exp cap-2-circ-electricos
Exp cap-2-circ-electricosExp cap-2-circ-electricos
Exp cap-2-circ-electricosmaria_amanta

Fisica ii corriente, circuitos de corriente directa s
Fisica ii corriente, circuitos de corriente directa s Fisica ii corriente, circuitos de corriente directa s
Fisica ii corriente, circuitos de corriente directa s Joel Panchana

4M Unidad 1: Electromagnetismo - Eectrodinámica
4M Unidad 1: Electromagnetismo - Eectrodinámica4M Unidad 1: Electromagnetismo - Eectrodinámica
4M Unidad 1: Electromagnetismo - EectrodinámicaPaula Durán

Clase 12 corriente electrica y resistencia
Clase 12 corriente electrica y resistenciaClase 12 corriente electrica y resistencia
Clase 12 corriente electrica y resistenciaTensor

Exp cap-1-circ-electricos
Exp cap-1-circ-electricosExp cap-1-circ-electricos
Exp cap-1-circ-electricosmaria_amanta

Corriente y resistencia. ing. carlos moreno (ESPOL)
Corriente y resistencia. ing. carlos moreno (ESPOL)Corriente y resistencia. ing. carlos moreno (ESPOL)
Corriente y resistencia. ing. carlos moreno (ESPOL)Francisco Rivas

Circuitos.en.corriente.continua
Circuitos.en.corriente.continuaCircuitos.en.corriente.continua
Circuitos.en.corriente.continuaUno Es

CORRIENTE, RESISTENCIA Y FUERZA ELECTROMOTRIZ
CORRIENTE, RESISTENCIA Y FUERZA ELECTROMOTRIZCORRIENTE, RESISTENCIA Y FUERZA ELECTROMOTRIZ
CORRIENTE, RESISTENCIA Y FUERZA ELECTROMOTRIZTorimat Cordova

Corriente electrica y_resistencia_7445
Corriente electrica y_resistencia_7445Corriente electrica y_resistencia_7445
Corriente electrica y_resistencia_7445Alfredo Loayza Guzmán

Circuitos I
Circuitos ICircuitos I
Circuitos Iunh-fies

Fis electricidad y magnetismo
Fis   electricidad y magnetismoFis   electricidad y magnetismo
Fis electricidad y magnetismoSolange Zambrano

Electricidad completo
Electricidad completoElectricidad completo
Electricidad completoJulio Sanchez


La actualidad más candente (16)

Exp cap-2-circ-electricos
Exp cap-2-circ-electricosExp cap-2-circ-electricos
Exp cap-2-circ-electricos

Ley de joule
Ley de jouleLey de joule
Ley de joule

Fisica ii corriente, circuitos de corriente directa s
Fisica ii corriente, circuitos de corriente directa s Fisica ii corriente, circuitos de corriente directa s
Fisica ii corriente, circuitos de corriente directa s

Resistencia electrica
Resistencia electricaResistencia electrica
Resistencia electrica

Electrodinamica
ElectrodinamicaElectrodinamica
Electrodinamica

Electricidad
ElectricidadElectricidad
Electricidad

4M Unidad 1: Electromagnetismo - Eectrodinámica
4M Unidad 1: Electromagnetismo - Eectrodinámica4M Unidad 1: Electromagnetismo - Eectrodinámica
4M Unidad 1: Electromagnetismo - Eectrodinámica

Clase 12 corriente electrica y resistencia
Clase 12 corriente electrica y resistenciaClase 12 corriente electrica y resistencia
Clase 12 corriente electrica y resistencia

Exp cap-1-circ-electricos
Exp cap-1-circ-electricosExp cap-1-circ-electricos
Exp cap-1-circ-electricos

Corriente y resistencia. ing. carlos moreno (ESPOL)
Corriente y resistencia. ing. carlos moreno (ESPOL)Corriente y resistencia. ing. carlos moreno (ESPOL)
Corriente y resistencia. ing. carlos moreno (ESPOL)

Circuitos.en.corriente.continua
Circuitos.en.corriente.continuaCircuitos.en.corriente.continua
Circuitos.en.corriente.continua

CORRIENTE, RESISTENCIA Y FUERZA ELECTROMOTRIZ
CORRIENTE, RESISTENCIA Y FUERZA ELECTROMOTRIZCORRIENTE, RESISTENCIA Y FUERZA ELECTROMOTRIZ
CORRIENTE, RESISTENCIA Y FUERZA ELECTROMOTRIZ

Corriente electrica y_resistencia_7445
Corriente electrica y_resistencia_7445Corriente electrica y_resistencia_7445
Corriente electrica y_resistencia_7445

Circuitos I
Circuitos ICircuitos I
Circuitos I

Fis electricidad y magnetismo
Fis   electricidad y magnetismoFis   electricidad y magnetismo
Fis electricidad y magnetismo

Electricidad completo
Electricidad completoElectricidad completo
Electricidad completo


Destacado

Destacado (20)

Personajes destacados
Personajes destacadosPersonajes destacados
Personajes destacados

Hardware
HardwareHardware
Hardware

Actividad física
Actividad físicaActividad física
Actividad física

Sprache und Politik
Sprache und PolitikSprache und Politik
Sprache und Politik

Capitulo 2: Metodología del Estudio
Capitulo 2: Metodología del EstudioCapitulo 2: Metodología del Estudio
Capitulo 2: Metodología del Estudio

Dachshund lovers
Dachshund loversDachshund lovers
Dachshund lovers

Perifericos
PerifericosPerifericos
Perifericos

Camilo esteban soto
Camilo esteban sotoCamilo esteban soto
Camilo esteban soto

Die Selbsthilfegruppe
Die SelbsthilfegruppeDie Selbsthilfegruppe
Die Selbsthilfegruppe

Das leben ist nicht immer fair
Das leben ist nicht immer fairDas leben ist nicht immer fair
Das leben ist nicht immer fair

Watch & Support
Watch & SupportWatch & Support
Watch & Support

Wartefolie streamin lt
Wartefolie streamin ltWartefolie streamin lt
Wartefolie streamin lt

Presentacionresponsabilidad
PresentacionresponsabilidadPresentacionresponsabilidad
Presentacionresponsabilidad

Tgs mengajar 2015
Tgs mengajar 2015Tgs mengajar 2015
Tgs mengajar 2015

Quovadis 6
Quovadis 6Quovadis 6
Quovadis 6

E-commerce Berlin Expo 2017 - Strategies to improve your SEO and get even mor...
E-commerce Berlin Expo 2017 - Strategies to improve your SEO and get even mor...E-commerce Berlin Expo 2017 - Strategies to improve your SEO and get even mor...
E-commerce Berlin Expo 2017 - Strategies to improve your SEO and get even mor...

Educacion por competencias
Educacion por competenciasEducacion por competencias
Educacion por competencias

Silabus OSN SMP 2016
Silabus OSN SMP 2016Silabus OSN SMP 2016
Silabus OSN SMP 2016

Proyecto Contenedores
Proyecto Contenedores Proyecto Contenedores
Proyecto Contenedores

Soal osn ipa 2015
Soal osn ipa 2015Soal osn ipa 2015
Soal osn ipa 2015


Similar a Blog 4° n 2

Similar a Blog 4° n 2 (20)

Resumen campo eléctrico y electricidad
Resumen campo eléctrico y electricidadResumen campo eléctrico y electricidad
Resumen campo eléctrico y electricidad

Ley de ohm_presentacion (1)
Ley de ohm_presentacion (1)Ley de ohm_presentacion (1)
Ley de ohm_presentacion (1)

electrodinamica-110617223347-phpapp02.pptx
electrodinamica-110617223347-phpapp02.pptxelectrodinamica-110617223347-phpapp02.pptx
electrodinamica-110617223347-phpapp02.pptx

electrodinamica
electrodinamicaelectrodinamica
electrodinamica

TeoríA
TeoríATeoríA
TeoríA

Teoría
TeoríaTeoría
Teoría

ejercicioscircuitosresueltos.pdf
ejercicioscircuitosresueltos.pdfejercicioscircuitosresueltos.pdf
ejercicioscircuitosresueltos.pdf

Electricidad 1º bachillerato
Electricidad 1º bachilleratoElectricidad 1º bachillerato
Electricidad 1º bachillerato

Ejercicioscircuitosresueltos
EjercicioscircuitosresueltosEjercicioscircuitosresueltos
Ejercicioscircuitosresueltos

Ejercicioscircuitosresueltos
EjercicioscircuitosresueltosEjercicioscircuitosresueltos
Ejercicioscircuitosresueltos

SERIE CIRCUITOS
SERIE CIRCUITOSSERIE CIRCUITOS
SERIE CIRCUITOS

Ejercicioscircuitosresueltos
EjercicioscircuitosresueltosEjercicioscircuitosresueltos
Ejercicioscircuitosresueltos

Electrodinamica.
Electrodinamica.Electrodinamica.
Electrodinamica.

electricidad seba
electricidad sebaelectricidad seba
electricidad seba

Electrotecnia i
Electrotecnia iElectrotecnia i
Electrotecnia i

MANUAL_DEL_SISTEMA_ELECTRICO_DE_LA_MOTOC.pdf
MANUAL_DEL_SISTEMA_ELECTRICO_DE_LA_MOTOC.pdfMANUAL_DEL_SISTEMA_ELECTRICO_DE_LA_MOTOC.pdf
MANUAL_DEL_SISTEMA_ELECTRICO_DE_LA_MOTOC.pdf

Repaso
RepasoRepaso
Repaso

Fis electricidad y magnetismo
Fis   electricidad y magnetismoFis   electricidad y magnetismo
Fis electricidad y magnetismo

electrodinamica
 electrodinamica electrodinamica
electrodinamica

Ley de Ohm y Kirchhoff
Ley de Ohm y Kirchhoff Ley de Ohm y Kirchhoff
Ley de Ohm y Kirchhoff


Más de Margarita Nilo

25.10.ModeloAtómico.pdf
25.10.ModeloAtómico.pdf25.10.ModeloAtómico.pdf
25.10.ModeloAtómico.pdfMargarita Nilo

Utilizacion del taladro confecciones de hilos interiores y exteriores
Utilizacion del taladro confecciones de hilos interiores y exterioresUtilizacion del taladro confecciones de hilos interiores y exteriores
Utilizacion del taladro confecciones de hilos interiores y exterioresMargarita Nilo

Utilizacion del pie de metro y micrometro
Utilizacion del pie de metro y micrometroUtilizacion del pie de metro y micrometro
Utilizacion del pie de metro y micrometroMargarita Nilo

Utilizacion de herramientas manuales y llave torque
Utilizacion de herramientas manuales y llave torqueUtilizacion de herramientas manuales y llave torque
Utilizacion de herramientas manuales y llave torqueMargarita Nilo

Utilizacion de manometros y busqueda de ruidos del motor
Utilizacion de manometros y busqueda de ruidos del motorUtilizacion de manometros y busqueda de ruidos del motor
Utilizacion de manometros y busqueda de ruidos del motorMargarita Nilo

Utilizacion de herramientas manuales y llave torque
Utilizacion de herramientas manuales y llave torqueUtilizacion de herramientas manuales y llave torque
Utilizacion de herramientas manuales y llave torqueMargarita Nilo

Utilizacion de extractores
Utilizacion de extractoresUtilizacion de extractores
Utilizacion de extractoresMargarita Nilo

Utilizacion de esmeriles
Utilizacion de esmerilesUtilizacion de esmeriles
Utilizacion de esmerilesMargarita Nilo

Uso goniometro y conversion de unidades
Uso goniometro y conversion de unidadesUso goniometro y conversion de unidades
Uso goniometro y conversion de unidadesMargarita Nilo

Uso de reloj comparador y alexometro
Uso de reloj comparador y alexometroUso de reloj comparador y alexometro
Uso de reloj comparador y alexometroMargarita Nilo

Uso de elevadores , gata hidraulica y prensa
Uso de elevadores , gata hidraulica y prensaUso de elevadores , gata hidraulica y prensa
Uso de elevadores , gata hidraulica y prensaMargarita Nilo

Reparacion de hilos externos y internos ( insertos )
Reparacion de hilos externos y internos ( insertos )Reparacion de hilos externos y internos ( insertos )
Reparacion de hilos externos y internos ( insertos )Margarita Nilo

Fijacion de motor en soportes
Fijacion de motor en soportesFijacion de motor en soportes
Fijacion de motor en soportesMargarita Nilo

Extraccion de pernos en mal estado
Extraccion de pernos en mal estadoExtraccion de pernos en mal estado
Extraccion de pernos en mal estadoMargarita Nilo

Consideraciones de seguridad
Consideraciones de seguridadConsideraciones de seguridad
Consideraciones de seguridadMargarita Nilo

Conceptos fisicos mecanicos ( fuerza , presion , torque
Conceptos fisicos mecanicos ( fuerza , presion , torqueConceptos fisicos mecanicos ( fuerza , presion , torque
Conceptos fisicos mecanicos ( fuerza , presion , torqueMargarita Nilo

Rodamientos de masas y rotulas
Rodamientos de masas y rotulasRodamientos de masas y rotulas
Rodamientos de masas y rotulasMargarita Nilo


Más de Margarita Nilo (20)

25.10.ModeloAtómico.pdf
25.10.ModeloAtómico.pdf25.10.ModeloAtómico.pdf
25.10.ModeloAtómico.pdf

Utilizacion del taladro confecciones de hilos interiores y exteriores
Utilizacion del taladro confecciones de hilos interiores y exterioresUtilizacion del taladro confecciones de hilos interiores y exteriores
Utilizacion del taladro confecciones de hilos interiores y exteriores

Utilizacion del pie de metro y micrometro
Utilizacion del pie de metro y micrometroUtilizacion del pie de metro y micrometro
Utilizacion del pie de metro y micrometro

Utilizacion de herramientas manuales y llave torque
Utilizacion de herramientas manuales y llave torqueUtilizacion de herramientas manuales y llave torque
Utilizacion de herramientas manuales y llave torque

Utilizacion de manometros y busqueda de ruidos del motor
Utilizacion de manometros y busqueda de ruidos del motorUtilizacion de manometros y busqueda de ruidos del motor
Utilizacion de manometros y busqueda de ruidos del motor

Utilizacion de herramientas manuales y llave torque
Utilizacion de herramientas manuales y llave torqueUtilizacion de herramientas manuales y llave torque
Utilizacion de herramientas manuales y llave torque

Utilizacion de extractores
Utilizacion de extractoresUtilizacion de extractores
Utilizacion de extractores

Utilizacion de esmeriles
Utilizacion de esmerilesUtilizacion de esmeriles
Utilizacion de esmeriles

Uso goniometro y conversion de unidades
Uso goniometro y conversion de unidadesUso goniometro y conversion de unidades
Uso goniometro y conversion de unidades

Uso de reloj comparador y alexometro
Uso de reloj comparador y alexometroUso de reloj comparador y alexometro
Uso de reloj comparador y alexometro

Uso de elevadores , gata hidraulica y prensa
Uso de elevadores , gata hidraulica y prensaUso de elevadores , gata hidraulica y prensa
Uso de elevadores , gata hidraulica y prensa

Reparacion de hilos externos y internos ( insertos )
Reparacion de hilos externos y internos ( insertos )Reparacion de hilos externos y internos ( insertos )
Reparacion de hilos externos y internos ( insertos )

Fijacion de motor en soportes
Fijacion de motor en soportesFijacion de motor en soportes
Fijacion de motor en soportes

Extraccion de pernos en mal estado
Extraccion de pernos en mal estadoExtraccion de pernos en mal estado
Extraccion de pernos en mal estado

Consideraciones de seguridad
Consideraciones de seguridadConsideraciones de seguridad
Consideraciones de seguridad

Conceptos fisicos mecanicos ( fuerza , presion , torque
Conceptos fisicos mecanicos ( fuerza , presion , torqueConceptos fisicos mecanicos ( fuerza , presion , torque
Conceptos fisicos mecanicos ( fuerza , presion , torque

Aserrado y limado
Aserrado y limadoAserrado y limado
Aserrado y limado

Verificacion de luces
Verificacion de lucesVerificacion de luces
Verificacion de luces

Rodamientos de masas y rotulas
Rodamientos de masas y rotulasRodamientos de masas y rotulas
Rodamientos de masas y rotulas

Revision de niveles
Revision de nivelesRevision de niveles
Revision de niveles


Blog 4° n 2

  • 1. Física Nivel 4° Medio GUIA DE ESTUDIO Tema: Electrodinámica La Electrodinámica estudia el movimiento de las cargas eléctricas a través de conductores, lo que constituye una corriente eléctrica. Motivo de estudio de la Electricidad, elemento fundamental en la vida moderna. En esta guía de estudio, analizaremos los conceptos de intensidad de la corriente, diferencia de potencial, resistencia eléctrica y sus aplicaciones en circuitos eléctricos. Corriente eléctrica: Llamaremos corriente eléctrica al movimiento orientado de partículas con cargas eléctricas por un conductor. El movimiento se produce al establecer un campo eléctrico dentro del conductor y el transporte de carga irá de un punto a otro, los electrones que se desplazan no son generados por la fuente de energía sino que forman parte de la estructura misma del metal conductor y la función de aquella es solamente ponerlos en movimiento. Intensidad de la corriente eléctrica Si a través de una sección transversal de un conductor pasa una carga “q” en un tiempo “t”, la razón q/t da la cantidad media de carga que la atraviesa en cada unidad de tiempo. Esta razón se denomina Intensidad de corriente y se designa por “I” Se expresa a través de la fórmula: Intensidad = carga I =q tiempo t Unidades de medida: Ampere ( A) = coulomb (C) segundo( s) Otras subunidades importantes: 1 miliampere ( mA) = 10-3 A 1 microampere ( µ A) = 10-6 A Algunas intensidades de corriente: Automático en una casa : 15 A Ampolleta de 70 W : 0,3 A Luces encendidas de automóvil: 14 A Problema resuelto: 1.- ¿Cuál es la intensidad de la corriente eléctrica si por una sección transversal de un conductor circulan 4 x 10 -3 C en 2 s ? Expresa el resultado en mA carga = 4 x 10-3 C tiempo = 2 s Intensidad de corriente eléctrica = ¿ ? I = q/t I = 4 x 10-3 C = 2 x 10-3 A 2s 1 mA ……10-3 A X ……2 x 10-3 A X = 2 mA Entonces, la Intensidad de la corriente será 2 x 10-3 A y expresado en otra unidad 2mA.
  • 2. Problemas propuestos: 1.-¿Qué sucede con la intensidad de corriente eléctrica, cuando la carga eléctrica que atraviesa una sección del conductor, en un intervalo de tiempo, se triplica?, ¿Y si disminuye a la mitad? 2.-Una cantidad de 300 C de carga eléctrica atraviesa una sección determinada de un conductor, en un intervalo de 4 minutos. Calcula la intensidad de corriente que circula por el conductor. 3.-¿Cuántos electrones atraviesan la sección transversal de un conductor en un segundo si la intensidad de la corriente es de 3 A? . Considera que la carga de un electrón es de 1,6 x 10 -19 C , es decir, 1 e = 1,6 x 10-19 C ( trabajar con q = I · t ) Diferencia de potencial: Para establecer una corriente eléctrica en un circuito y mantenerla constante durante un tiempo, se requiere la acción de un dispositivo especial llamado generador de corriente eléctrica, el cual produce separación continua de cargas positivas y negativas que se acumulan en los bornes del generador. Esto crea una diferencia de potencial entre esos dos bornes, y por lo tanto, un campo eléctrico entre ellos. La diferencia de potencial producida en estos generadores se llama fuerza electromotriz (fem), voltaje o tensión. La unidad de medida es el Volt ( V) El sentido de la corriente eléctrica por convención va desde el lugar de mayor potencial hacia el de menor potencial. Si el voltaje es suministrado por una pila el sentido convencional para el flujo de electrones va desde el terminal positivo hacia el negativo. Son generadores de corriente continua las pilas y baterías ( la corriente siempre va en un mismo sentido). Son generadores de corriente alterna aquellos que invierten alternadamente la diferencia de potencial, es decir, producen un voltaje alterno.( corriente en la red domiciliaria). Resistencia eléctrica Los artefactos como radios, computadores, televisores, ampolletas, etc., constituyen resistencias en un circuito. Si en un circuito eléctrico se establece una diferencia de potencial “V” , circulará una corriente eléctrica “I” por los conductores. Luego si variamos la diferencia de potencial y medimos nuevamente la intensidad de la corriente, observaremos que existe una relación constante al hacer el cuociente entre V e I . Llamaremos a dicha constante Resistencia eléctrica “R”. Esta relación de proporcionalidad directa entre potencial e intensidad recibe el nombre de Ley de Ohm. “ La ley señala que la corriente que fluye por un circuito formado por resistencias es directamente proporcional a la fuerza electromotriz aplicada al circuito e inversamente proporcional a la resistencia total del circuito.” Se expresa a través de la siguiente fórmula: I =V R (1) De la expresión (1) se desprenden: V=I·R y R= V I Unidades de medida: Intensidad de la corriente = Ampere (A) Diferencia de potencial = Volt (V) Resistencia eléctrica = Ohm ( Ω ) Luego reemplazando en (1) tenemos que: 1A= 1V 1Ω
  • 3. Estas relaciones se aplican a conductores metálicos ( lineales). Si un conductor aumenta su resistencia, la corriente que pasa por él disminuye. Problema resuelto: 1.-¿A qué potencial está conectada una resistencia de 50 Ω , si por ella circula una corriente de 0, 5 A ? Diferencia de potencial = ¿ ? Resistencia eléctrica = 50 Ω Intensidad de la corriente = 0,5 A V=I ·R V = 0,5 A · 50 Ω = 25 Volt Problemas propuestos: 1.- Un artefacto eléctrico se conecta a 9 V . Si su resistencia es de 60 Ω, ¿qué intensidad de corriente pasa por él? 2.- Si un amperímetro (mide Intensidad de la corriente) se intercala en serie en un circuito y registra un valor de 3 mA, ¿cuál será la resistencia eléctrica si está conectado a 10 V? 3.- Al medir en un circuito eléctrico la diferencia de potencial y la intensidad de la corriente, se obtuvieron los siguientes valores: V ( Volt ) 5 10 15 20 25 30 l ( Amp. ) 0,3 ... .... .... 1,5 .... Completar los datos que faltan, aplicando la ley de Ohm. 4.- Un joven por error se conecta a la red y recibe una diferencia de potencial de 220 V entre cada mano. Si su resistencia es de 5000 Ω , ¿cuál es la corriente que pasa por su corazón? Nota: si esto ocurre por un lapso de tiempo prolongado la persona puede morir. Factores de los que depende la resistencia eléctrica La resistencia eléctrica R de un conductor es una medida de la oposición que presenta éste al paso de la corriente eléctrica. El origen de ésta resistencia se encuentra a nivel microscópico, en la estructura del material. Depende de la longitud (L), del área de su sección transversal (A)(grosor) y de la resistividad eléctrica ( p ): ésto se puede determinar a través de la siguiente expresión: R = p· L A Problema Resuelto 1.- Si la resistividad del cobre es de 1,69 x 10-8 ( Ω m ),¿cuál es la resistencia de un alambre de cobre de 1 mm de diámetro y de 10 m de longitud? diámetro = 1 mm radio = 0,5 mm = 0,0005 m longitud = 10 m resistividad = 1,69 x 10-8 ( Ω m) A = π · r2 π = 3,1416 R = 1,69 x 10 · 10 = 1,69 x 10-7 = 0,22 Ω -8 7,85 x 10-7 7,85 x 10-7
  • 4. Circuitos de Corriente Continua Se puede decir que un circuito eléctrico es el trayecto por el cual va la corriente eléctrica. En él se pueden encontrar generadores y receptores. Los generadores aportan la energía necesaria para mantener la corriente eléctrica como pilas y baterías ; los receptores consumen o disipan energía en forma de calor o luz como en las ampolletas, o bien en movimiento como en los motores. Encontramos circuitos en serie, en paralelo y mixtos. Circuito en serie Un circuito en serie es aquél en que los dispositivos o elementos del circuito están dispuestos uno a continuación del otro, de tal manera que la totalidad de la corriente pasa a través de cada elemento sin división ni derivación. Si algún dispositivo se quema o deja de funcionar, los otros también lo harán debido a que la corriente se interrumpe inmediatamente ( la resistencia se hace infinita). Un circuito en serie se representa de la siguiente manera: Cuando en un circuito hay dos o más resistencias en serie, la resistencia total se calcula sumando los valores de dichas resistencias, ya que la corriente eléctrica I en todo el circuito es la misma : Req = R1 + R2 + R3 La diferencia de potencial entre los extremos de la resistencias es: V1 = I · R1 ; V2 = I · R2 ; V3 = I · R3 Si V1, V2 y V3 son las tensiones entre los extremos respectivos y la intensidad de la corriente I , igual para todas las resistencias, entonces: V = V1 + V2 + V3 = I · R1 + I · R2 + I · R3 = I · ( R1 + R2 + R3 ) Aplicando la ley de Ohm, se tiene que: V = I · Req Problema resuelto: 1.-Si se conectan tres resistencias en serie a una batería de 12 V, siendo el valor de cada una de las resistencias igual a R1 = 4Ω , R2 = 6Ω y R3 = 8Ω , la intensidad de la corriente I será: Req = 4Ω + 6Ω + 8Ω = 18Ω y como I=V I = 12 V = 0,66 A R 18 Ω Y la diferencia de potencial en cada una de las resistencias es: V1 = 0,66 A · 4Ω = 2,64 V V2 = 0,66 A · 6Ω = 3,96 V V3 = 0,66 A · 8Ω = 5,28 V Si sumamos el potencial total debe darnos 12 V, en este caso el valor es 11,88 V, valor aproximado que se considera correcto.
  • 5. Circuito en paralelo Un circuito en paralelo es aquel circuito en el que la corriente eléctrica se bifurca en cada nodo. Su característica más importante es el hecho de que el potencial en cada elemento del circuito tienen la misma diferencia de potencial. Si un artefacto se quema o deja de funcionar los demás siguen conectados sin problemas ya que la corriente sigue pasando sin problemas por ellos. Un circuito en paralelo se representa de la siguiente manera: La resistencia total o equivalente se determina de la siguiente manera: 1 = 1 + 1 + 1 o Req = 1 Req R1 R2 R3 1 + 1 + 1 R1 R2 R3 La diferencia de potencial se conserva en el circuito: V1 = V2 = V3 …. = V Y la intensidad de la corriente I total equivale a la suma de las corrientes parciales, ya que la corriente se distribuye en cada resistencia: I = I1 + I2 + I3 I1 = V I2 = V I3 = V R1 R2 R3 Problema resuelto: 1.- Si se conectan tres resistencias en paralelo a una batería de 12 V, de los valores R1 = 4Ω , R2 = 6Ω y R3 = 8Ω La resistencia equivalente será: 1 = 1 + 1 + 1 = 6 + 4 + 3 = 13 =0,54 Req 4 Ω 6Ω 8Ω 24 24 por lo que Req = 1 = 1,85 Ω 0,54 (24 corresponde al común denominador) La intensidad de la corriente total será: I = 12 V = 6,49 A 1,85Ω I1 = 12 V =3 I2 = 12 V =2A I3 = 12V = 1,5 A 4 Ω 6 Ω 8Ω
  • 6. I = 3 A + 2 A + 1,5 A = 6,5 A Se comprueba que la suma de las corrientes parciales equivale a la corriente total. Hasta aquí la información de los contenidos, la guía de ejercicios se enviará próximamente. La resolución de los ejercicios propuestos te servirá para practicar y poder aplicar en la guía que viene. Nota: Aún espero el trabajo anterior, investigación fácil de realizar, ya que la información está disponible en la web y la modalidad de presentación en power point resulta generalmente atractiva para los alumnos. No te demores, solo faltan algunos que cumplan.
