El documento proporciona instrucciones para el armado de un conector SC/APC, incluyendo quitar el capuchón roscado, deslizar la traba plástica que sujeta la fibra, limpiar la fibra con acrilato, cortar la fibra a punta de diamante, insertar la fibra en la cubierta plástica, deslizar la traba hacia atrás para que el conector quede colgando de la fibra, roscar el capuchón para cerrar el conector y sujetar la fibra, y comprobar el armado con un

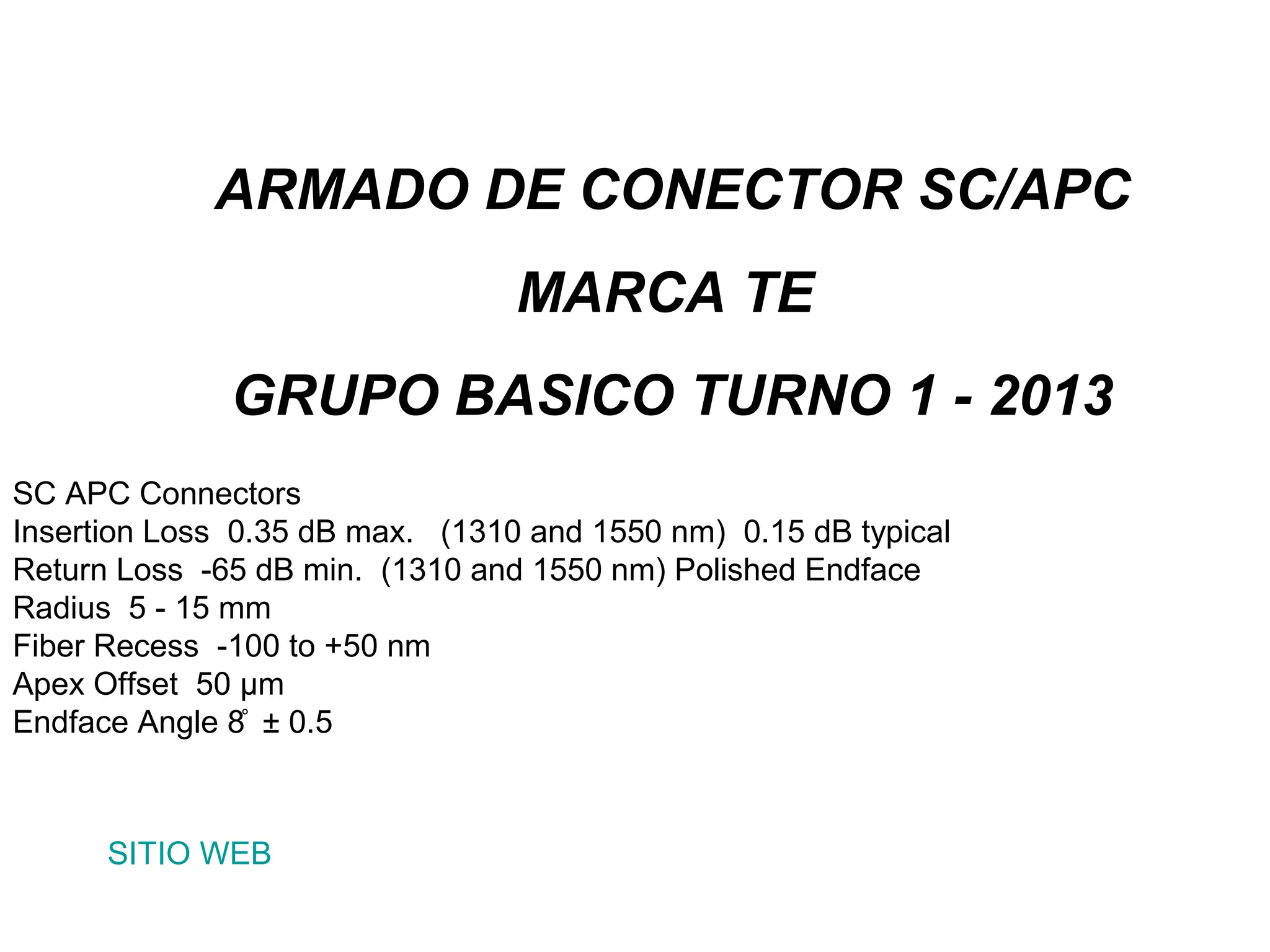

1. ARMADO DE CONECTOR SC/APC
MARCA TE
GRUPO BASICO TURNO 1 - 2013
SC APC Connectors
Insertion Loss 0.35 dB max. (1310 and 1550 nm) 0.15 dB typical
Return Loss -65 dB min. (1310 and 1550 nm) Polished Endface
Radius 5 - 15 mm
Fiber Recess -100 to +50 nm
Apex Offset 50 μm
Endface Angle 8 ̊ ± 0.5
SITIO WEB

2. QUITAR CAPUCHON ROSCADO

3. TRABA PLASTICA QUE DESLIZA EL
SUJETADOR DE FIBRA:
HACIA DELANTE SUJETA
HACIA ATRÁS DESTRABA

4. SE LIMPIA DE ACRILATO A 13 mm

5. RECORTE A PUNTA DE
DIAMANTE

6. EL PLASTICO DEBE CALZAR EN LA
TRABA SUJETADORA DE LA FIBRA

7. SE INTRODUCE LA FIBRA A
TOPE DE LA CUBIERTA
PLASTICA

8. DESLIZAR LA TRABA HACIA
ATRAS

9. EL CONECTOR
CUELGA DE LA FIBRA

10. ROSCAR EL CAPUCHON QUE
CIERRA EL CONECTOR Y SUJETA
LA FIBRA DESDE LA CUBIERTA
PLASTICA

11. COMPROBAR CON EMISOR
DE LUZ

12. ALUMNOS:
RODOLFO PEREZ
HECTOR MOREIRA MUCHAS GRACIAS
BRUNO CACERES QUE LES SEA UTIL
RAMIRO BRAZUNA
LUCAS RODRIGUEZ
SANTIAGO AGUIRRE FIN
CRISTHIAN DECENA
PROFESOR
VICTOR NUÑEZ
