1. Todo lo que habías querido saber de cómo tomar fotografías con una webcam y no te habías atrevido a preguntar… EFRAÍN SÁNCHEZ

2. Esta conferencia llega a Usted gracias a www.astronomos.org

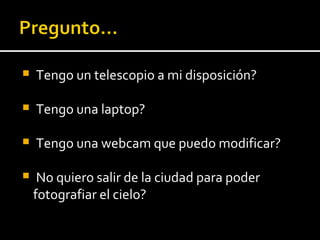

3. Tengo un telescopio a mi disposición? Tengo una laptop? Tengo una webcam que puedo modificar? No quiero salir de la ciudad para poder fotografiar el cielo?

4. SI RESPONDISTE SI A TODAS LAS PREGUNTAS ANTERIORES Esto te interesa…

5. Seguramente habrás visto fotografías de planetas tomadas astrónomos de nombre reconocido y te habrás preguntado si podrías hacer algo parecido...

6. Un telescopio Una Webcam Una computadora portátil

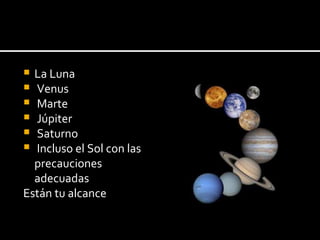

7. La Luna Venus Marte Júpiter Saturno Incluso el Sol con las precauciones adecuadas Están tu alcance

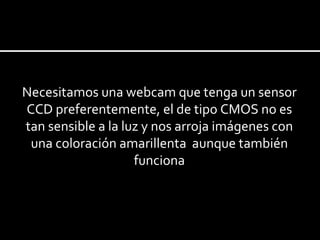

8. Necesitamos una webcam que tenga un sensor CCD preferentemente, el de tipo CMOS no es tan sensible a la luz y nos arroja imágenes con una coloración amarillenta aunque también funciona

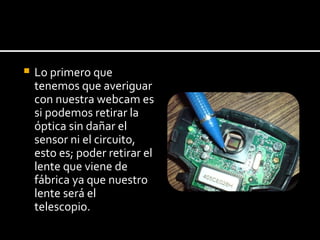

9. Lo primero que tenemos que averiguar con nuestra webcam es si podemos retirar la óptica sin dañar el sensor ni el circuito, esto es; poder retirar el lente que viene de fábrica ya que nuestro lente será el telescopio.

10. Una vez logrado este objetivo, el siguiente paso es agregarle un soporte para poderlo colocar en nuestro telescopio, un contenedor de película de 35mm tiene el tamaño perfecto para esto.

11. Una vez teniendo nuestra webcam lista para la acción estamos listos para comenzar a tomar imágenes. • Para ello necesitamos un programa que nos permita grabar videos, existen muchos programas freeware, entre otros • WinAVI Video Capture WinAVI Video Capture • Microsoft AmCap • Coriander para Linux Nuestro video debe estar en formato AVI preferentemente sin compresión y con resolución de 640x480 pixeles o mayor http://www.winavi.com/en/download/download.htm http://www.afterdawn.com/software/desktop_software/graphics/amcap.cfm http://damien.douxchamps.net/ieee1394/coriander/

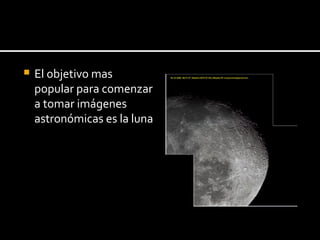

12. El objetivo mas popular para comenzar a tomar imágenes astronómicas es la luna

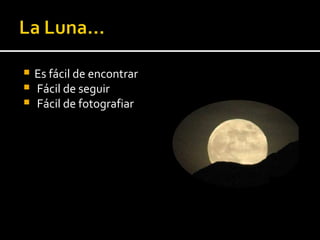

13. Es fácil de encontrar Fácil de seguir Fácil de fotografiar

14. Una vez alineado el telescopio y teniendo nuestro objetivo centrado en el ocular, teniendo la computadora portátil al lado de nuestro telescopio y nuestra nueva cámara modificada lista, retiramos el ocular y colocamos la cámara, teniendo nuestro programa de captura abierto y listo para grabar un video.

16. Luces! (apagadas) Cámara! (puesta en el barril del ocular) Acción! (comenzamos a grabar el video)

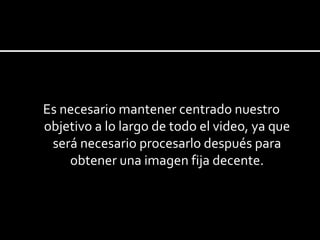

17. Es necesario mantener centrado nuestro objetivo a lo largo de todo el video, ya que será necesario procesarlo después para obtener una imagen fija decente.

18. Si hay mucha turbulencia, será necesario capturar tantos cuadros por segundo sean posibles para poder obtener muchas imágenes de donde escoger, así mismo si nuestro guiado no es el mas preciso del mundo. Si tenemos un telescopio de esos modernos con motores y computadora ésta tarea es mucho mas sencilla ya que los motores de seguimiento nos ahorran la molestia de estar girando las perillas continuamente.

19. Lo ideal es trabajar con el número mayor de imágenes buenas posible, es decir, lo que vamos a hacer con el video es descomponer cuadro por cuadro, alinearlo y empalmar cada imagen para obtener un resultado nítido y con buen nivel de detalle. No te preocupes, hay software que lo hace por ti así que no tendrás que ver y revisar 3000 imágenes a mano salvo raras excepciones...

20. Si tenemos un video de 1 minuto a 30 cuadros por segundo es decir: 60 segundos x 30 cuadros por segundo = 1800 Imágenes Esto no quiere decir que todas van a ser de buena calidad y que las podremos aprovechar todas Sería excelente poder contar con tal cantidad de imágenes buenas para trabajar pero casi nunca es el caso si tenemos una atmósfera estable, sin turbulencia, sin viento, es decir; como casi nunca, entonces podemos trabajar con menos imágenes por segundo, lo cual nos arroja un video de mayor calidad

21. Lo ideal es poder trabajar con un mínimo de 500 imágenes para alinear y acomodar, cerca del 65% de los cuadros tomados no nos servirán así que tenemos que tomar un video lo suficientemente largo como para obtener un mínimo de 500 cuadros buenos

22. Seguramente vas a tener ganas de fotografiar todo lo que puedas ver en una sola noche, esto es muy normal... Te voy a dar un consejo…

23. Un objetivo a la vez... Si vas a fotografiar la luna, concéntrate en una zona en específico, a menos que por la longitud focal de tu telescopio quepa toda la luna en el campo, es recomendable ir de región en región poco a poco, para poder obtener buenas imágenes sin frustraciones

24. No esperes obtener la foto ganadora del concurso de Sky And Telescope en tu primera noche de astrofotografía, pero si todo lo haces bien y con calma obtendrás algo que seguramente hará que te den mas ganas de seguir intentándolo y refinar las técnicas...

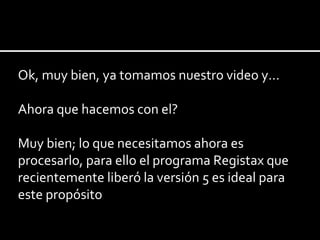

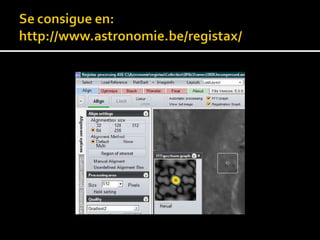

26. Ok, muy bien, ya tomamos nuestro video y... Ahora que hacemos con el? Muy bien; lo que necesitamos ahora es procesarlo, para ello el programa Registax que recientemente liberó la versión 5 es ideal para este propósito

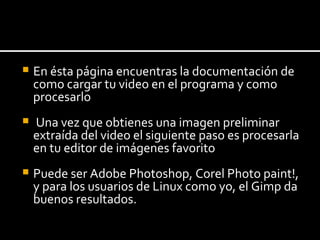

28. En ésta página encuentras la documentación de como cargar tu video en el programa y como procesarlo Una vez que obtienes una imagen preliminar extraída del video el siguiente paso es procesarla en tu editor de imágenes favorito Puede ser Adobe Photoshop, Corel Photo paint!, y para los usuarios de Linux como yo, el Gimp da buenos resultados.

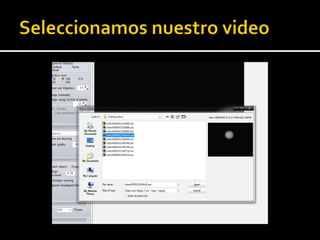

29. Pues procesarlo en el registax… Pero… como?

32. 1. Seleccionamos el tamaño de la casilla de referencia 2. Centramos nuestro objetivo en la casilla 3. Presionamos Align

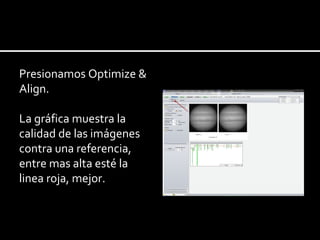

33. Presionamos Optimize & Align. La gráfica muestra la calidad de las imágenes contra una referencia, entre mas alta esté la linea roja, mejor.

34. Hay que jugar un poco con estas barras hasta lograr un resultado que nos agrade Presionamos el botón Do All cuando estemos satisfechos con la imagen preliminar Finalmente guardamos la imagen para seguir con la siguiente sección

35. Abrimos la foto en el editor de imágenes de nuestra elección Para esta demostración usaremos Photoshop CS3

36. Cambiamos el tamaño de la imagen si está desentrelazado el video para compactar los pixeles

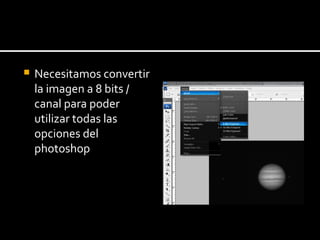

37. Necesitamos convertir la imagen a 8 bits / canal para poder utilizar todas las opciones del photoshop

38. Ajustamos los niveles a nuestro gusto hasta lograr un buen contraste sin perder detalles

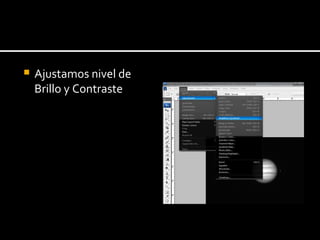

40. Ajustamos nivel de Brillo y Contraste

41. Y ajustamos el nivel de agudeza de la imagen con la herramienta Unsharp Mask Podemos utilizar la opción smart sharpen pero ésta herramienta muestra resultados mejores con menos opciones

42. Ajustamos los niveles de Luz y Sombra en la imágen

43. Luego ajustamos las Curvas

44. Volvemos al brillo y contraste si asi se requiere

45. Si queremos resaltar algun detalle tenue pero sin modificar el resto de la imagen utilizamos una máscara

48. Podemos utilizar el Unsharp Mask de nuevo pero esta vez ajustando radio de pixeles

49. Agregamos los datos de la imagen

59. GRACIAS
