1. ENSAMBLAR Y CONFIGURAR EQUIPOS DE
COMPUTO.
SECUENCIA 3: CONFIGURAR LOS DISPOSITIVOS
DEL EQUIPO DE COMPUTO, DE ACUERDO CON
SUS CARACTERISTICAS
ALUMNO: JORGE LUIS ALVAREZ BUENAVISTA
MARSTRO: CARLOS ALBERTO DE LA CERDA
GONZALEZ
SAN FERNANDO TAMPS.

2. BIO
S

3. ¿QUE ES BIOS?
 ES UN FIRMWARE QUE SE EJECUTA
AL ENCEDER LA COMPUTADORA Y
LOCALIZA Y RECONOCELOS
DISPOSITIVOS NECESARIOS PARA
CARGAR EL SISTEMA OPERATIVO
EN LA MEMORIA RAM. SE
ENCUENTRA INSTALADO EN LA
PLACA BASE Y PERMITE QUE ESTA
CUMPLA SU COMETIDO.

4.  POSEE UN COMPONENTE DE
HARDWARE Y OTRO DE SOFTWARE.
EL DE SOFTWARE BRINDA UNA
INTERFAZ GENERALMENTE DE
TEXTO QUE PERMITE CONFIGURAR
ALGUNAS FUCIONES DEL
HARDWARE DE LA COMPUTADORA
COMO EL RELOJ O DESDE DONDE
SE INICIA EL SISTEMA OPERATIVO.

5. TIPOS DE BIOS
Hay tres tipos de BIOS y su diferencia está en el
método que se utiliza para grabarla:
 ROM: Sólo se puede grabar en el momento que se
fabrica el chip. La información que contiene no se
puede alterar.
 EPROM: Estos chips se pueden grabar con luz
ultravioleta. En la parte superior del chip se puede
apreciar una especie de ventanilla transparente, que
suele estar tapada con una pegatina. Estas BIOS se
encuentra principalmente en 286 y 386
 Flash BIOS: Son los más utilizados en la
actualidad. Estos chips se pueden grabar mediante
impulsos eléctricos por lo que el propietario del
ordenador la puede actualizar con un programa.

6.  El chip que almacena el código de la
BIOS se encuentra en nuestra placa
base, puede estar soldado a ella o
puede estar en un zócalo por lo que se
puede sustituir

8. Como entrar en la Bios
 PARA HACER CUALQUIER MODIFICACIÓN
TENEMOS QUE ENTRAR EN LA BIOS Y LO
HACEMOS DE LA SIGUIENTE FORMA
PULSAMOS LA TECLA SUPR, NADA MAS
ENCENDER LA COMPUTADORASI ASÍ NO ENTRA
EN LA BIOS, PROBAREMOS MANTENIENDO
PULSADA LA TECLA SUPR, DESDE QUE SE
ENCIENDE LA COMPUTADORA HASTA QUE
APAREZCA EL MENÚ PRINCIPAL. EN ELLA SE
ENCUENTRAN LOS DATOS BÁSICOS QUE
NECESITA EL ORDENADOR PARA FUNCIONAR
CORRECTAMENTE.

9. MARCAS MAS COMUNES DE
BIOS
 AMI
 AWARD
 PHOENIX

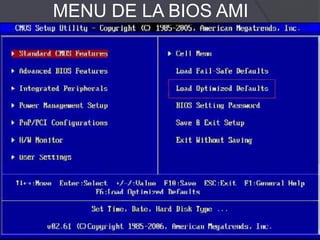

10. MENU DE LA BIOS AMI

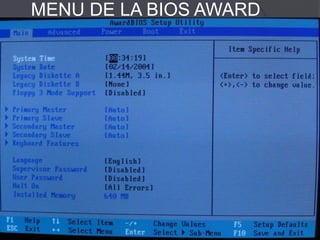

11. MENU DE LA BIOS AWARD

12. MENU DE LA BIOS PHOENIX

13. POST
 ADEMÁS, LA BIOS REALIZA EL POST
(POWER-ON SELF TEST, TEST
AUTOMÁTICO DE ENCENDIDO), UN
PEQUEÑO TEST QUE COMPRUEBA QUE
TODO ESTÉ CONECTADO
CORRECTAMENTE Y QUE NO HAYA NINGÚN
PROBLEMA EN LOS DISPOSITIVOS. SI
TODO ESTÁ CORRECTO, DARÁ PASO A
CARGAR EL SISTEMA OPERATIVO, EN
CASO LLCONTRARIO, NOS MOSTRARÁ UN
MENSAJE DE ERROR O NOS INFORMARÁ
DE ALGÚN FALLO MEDIANTE UNA SERIE DE
PITIDOS O POR VOZ SI NUESTRA PLACA
BASE INCORPORA ESTA FUNCIONALIDAD

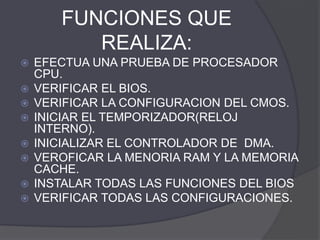

14. FUNCIONES QUE
REALIZA:
 EFECTUA UNA PRUEBA DE PROCESADOR
CPU.
 VERIFICAR EL BIOS.
 VERIFICAR LA CONFIGURACION DEL CMOS.
 INICIAR EL TEMPORIZADOR(RELOJ
INTERNO).
 INICIALIZAR EL CONTROLADOR DE DMA.
 VEROFICAR LA MENORIA RAM Y LA MEMORIA
CACHE.
 INSTALAR TODAS LAS FUNCIONES DEL BIOS
 VERIFICAR TODAS LAS CONFIGURACIONES.

15.  SI EN ALGUN MOMENTO EL POST
ECUENTRA UN ERROR, INTENTARA
CONTINUAR CON EL INICIO DE LA
COMPUTADORA. SIN EMBARGO, SI EL
ERROR ES SERIO, EL BIOS
DETENDSRA LA CARGA DEL SISTEMA
Y HARA LO SIGUENTE:

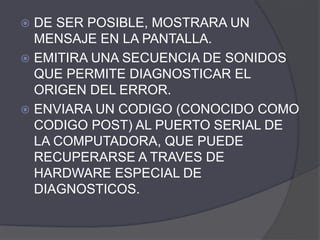

16.  DE SER POSIBLE, MOSTRARA UN
MENSAJE EN LA PANTALLA.
 EMITIRA UNA SECUENCIA DE SONIDOS
QUE PERMITE DIAGNOSTICAR EL
ORIGEN DEL ERROR.
 ENVIARA UN CODIGO (CONOCIDO COMO
CODIGO POST) AL PUERTO SERIAL DE
LA COMPUTADORA, QUE PUEDE
RECUPERARSE A TRAVES DE
HARDWARE ESPECIAL DE
DIAGNOSTICOS.

17. VERSIONES MAS
RECIENTES DE BIOS
AMI
 AMERICAN MEGATRENDS ANUNCIA EL LANZAMIENTO DE
AMIDIAG ™ DE LA VERSIÓN UEFI 2.41, CON UNA SERIE DE
NUEVAS CARACTERÍSTICAS Y MEJORAS
 AMIDIAG PARA UEFI AHORA ES COMPATIBLE CON UNA AMPLIA
VARIEDAD DE PLATAFORMAS CHIPSET DE INTEL Y AMD
 AMIDIAG PARA UEFI ES EL ÚNICO DE DIAGNÓSTICO INTEGRAL
PARA UEFI EN EL MERCADO QUE NO REQUIERE LA
DEPENDENCIA SOBRE EL LEGADO DE LA BIOS
 ESTA NUEVA VERSIÓN INCLUYE SOPORTE PARA IAM Y LOS
CONTROLADORES DE TERCEROS COMPATIBLES CON EL
CONTROLADOR DE ESPECIFICACIÓN UEFI DIAGNÓSTICO
 AMIDIAG PARA UEFI TAMBIÉN ES AHORA CAPAZ ROM Y SE
PUEDE AGREGAR A CUALQUIER PROYECTO APTIO ®
 AMIDIAG PARA UEFI ESTÁ DISPONIBLE EN VARIOS DE 32 BITS Y
64 BITS

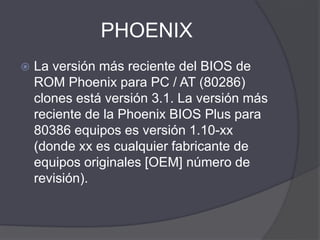

18. PHOENIX
 La versión más reciente del BIOS de
ROM Phoenix para PC / AT (80286)
clones está versión 3.1. La versión más
reciente de la Phoenix BIOS Plus para
80386 equipos es versión 1.10-xx
(donde xx es cualquier fabricante de
equipos originales [OEM] número de
revisión).

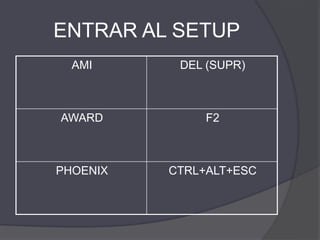

19. ENTRAR AL SETUP
AMI DEL (SUPR)
AWARD F2
PHOENIX CTRL+ALT+ESC

20. PESTAÑAS DE
CONFIGURACION DE LA BIOS…
AMI
1. CONFIGURACION BASICA DE
PARAMETROS
2. OPCIONES DE BIOS
3. Configuracion avanzada y chipset
4. Password, perifericos, discos duros,
etc
5. Otros utilidades

21. AWARD
1. ESTÁNDAR CMOS FEATURES
2. ADVANCED BIOS FEATURES
3. ADVANCED CHIPSTE FEATURES
4. INTEGRATE PERIPHERALS
5. POWER MANAGEMENT SETUP
6. PNP/PCI CONFIGURATIONS
7. FRECUENCY/VOLTAGE CONTROL
8. LOAD FALL-SAFE DEFAULTS
9. LOAD OPTIMIZED DEFAULTS
10. SET SUPERVISION PASSWORD
11. SET USER PASSWORD
12. SAVE & EXIT SETUP
13. EXIT WITHOUT SAVE
14. PC HEALH STATUS

22. PHOENIX
1. CELL MENU
2. H/W MONITOR
3. *TODAS LAS DE AWARD
