Este documento proporciona información sobre la BIOS (Basic Input/Output System) de una computadora. Explica que la BIOS es el software que maneja la comunicación entre el hardware y el sistema operativo, y que se almacena en una memoria ROM en la placa base. También describe los fabricantes más comunes de BIOS, cómo actualizar la BIOS, y los parámetros y características que se configuran en el menú de configuración de la BIOS.

1. LA BIOS ANGIE SANCHEZ STEFANY VALENCIA XIMENA MONTOYA

2. INDICE Introducción de la Bios Hardware y Software Bios de la Placa Base Fabricantes Bios Actualizaciones Bios Situación de una ROM Bios Parámetros del Menú estándar cmos setup Algunas características de la BIOS Menú de la BIOS Borrar la BIOS

3. INTRODUCCIÓN DE LA BIOS Es el vinculo entre el hardware y software de un equipo. Describe todos los controladores de un sistema para actuar como una interfaz entre hardware y software. El chip ROM es la parte central de la BIOS. La combinación con la placa base, tarjetas adaptadores y los controladores de dispositivos conforman la BIOS. Consiste de todos los programas controladores que operan en el SO y Hardware. INDICE

4. HARDWARE Y SOFTWARE El Software ejecutándose en memoria consta de diversos controladores que articulan el Hardware con el SO. Proviene de 3 fuentes posibles. ROM de placa base y tarjetas adaptadoras SW en RAM SW en RAM proveniente de disco (C. de dispositivos) Contiene controladores iniciales para mantener el funcionamiento del sistema. Con la colocación de controladores ROM en las tarjetas, se elimina la necesidad de cambiar la ROM de la tarjeta madre o placa base. INDICE

5. BIOS de la PLACA BASE Colección de programas en uno o mas chips (Esta colección de programas es lo primero que se carga cuando arranca el PC) Cuatro funciones Principales POST : P rueba el procesador, la memoria, conjunto de chips… PROGRAMA SETUP : Mediante el es posible configurar la placa base, el conjunto de chips… fecha y hora, y otros valores basicos del sistema. CARGADOR DE INSTRUCCIONES DE ARRANQUE : Rutina que lee las unidades de disco en un sector de arranque maestro valido. BIOS : Colección de controladores usados para actuar de interfaz básica entre el SO y el HW. La ROM del sistema comienza en la dirección E000H o F0000H, es decir 128 a 64 KB antes del fin del primer MG. INDICE

6. Fabricantes de BIOS Las 3 empresas mas grandes son: AMI: La BIOS de AMI es el mas popular en PC’s. AWARD: Vende su código a otros fabricantes de placas permitiendo su personalización completa. PHOENIX: Cuenta con un excelente programa de configuración despojado de adornos, pero con todas las características que podrían ser útiles al usuario. MICROID RESEARCH (MR BIOS): Proveedor de BIOS para placas antiguas. INDICE Imagen Imagen Imagen

7. ACTUALIZAZIONES BIOS Razones para actualizar la BIOS: 1- Agregar unidades de disco flexible 2- Agregar discos Duros 3- Reconocer agregación de CD-ROM ATAPI de arranque u otros. 4- Reconocer y agregar Plug And Play. 5- Corregir Imperfecciones o problemas de compatibilidad con ciertos piezas de Hardware y software 6- Reconocer procesadores de nuevos tipos y velocidades. INDICE

8. SITUACION DE UNA ROM BIOS Para cambiar el chip BIOS, realizaremos: Respaldar los parámetros de la RAM CMOS (guardar los datos). Apagar el sistema y desconectar el cable del suministro eléctrico. Acceder al chip BIOS. Usar un extractor de Chips, o destornillar plano. Sacar de la bolsa antiestática el nuevo Chip BIOS e insertarlo. Reinstalar todos los componentes quitados para acceder al chip. Introducir de nuevo la información de configuración del BIOS. Reiniciar el equipo. INDICE

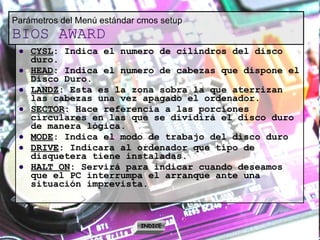

9. Parámetros del Menú estándar cmos setup BIOS AWARD CYSL : Indica el numero de cilindros del disco duro. HEAD : Indica el numero de cabezas que dispone el Disco Duro. LANDZ : Esta es la zona sobra la que aterrizan las cabezas una vez apagado el ordenador. SECTOR : Hace referencia a las porciones circulares en las que se dividirá el disco duro de manera lógica. MODE : Indica el modo de trabajo del disco duro DRIVE : Indicara al ordenador que tipo de disquetera tiene instaladas. HALT ON : Servirá para indicar cuando deseamos que el PC interrumpa el arranque ante una situación imprevista. INDICE

10. Algunas características Virus Warning : Permite estar alerta sobre los virus que intentan acceder al sector de arranque. External Cache : Se trata de la habilitación o no de la memoria cache de la placa base. BOOT Sequence : Indica al PC la secuencia de arranque. Typematic Rate Settings : Permite establecer si se desea o no la repetición automática de teclas. INDICE

11. Menú CHISEP FEATURES SETUP ONBOARD PCI IDE CONTROLLER : Permite habilitar o deshabilitar la controladora de discos integrada en la placa base. ONBOARD FDD CONTROLLER : Es análoga a la anterior pero controla exclusivamente el acceso a disqueteras. PARALLEL PORT : Permite configurar la dirección de memoria con la que trabajara el puerto paralelo. PARALLEL PORT MODE : Especifica el modo de funcionamiento del puerto paralelo. SERIAL PORT : Permiten especificar como se designara a los puertos serie del sistema. 1/4 INDICE

12. Menú POWER MANAGEMENT SETUP Este Menú permite controlar los modos de ahorra de energía en aquellos equipos ecológicos. Menú LOAD POWER ON DEFAULTS VALUES Permite establecer los valores establecidos por el fabricante como estándar dentro de la BIOS. Menú LOAD SETUP VALUES Esta opción permite cargar la mayor parte del SETUP con opciones por defecto. INDICE 2/4

13. Menú IDE AUTODETECTION El setup intentara determinar las características especificas de todos los discos duros que tenga conectados. El proceso es sencillo: Basta con entrar en esta opción y el PC comenzara a averiguar de que tipo de disco se trata ordenados por el tipo de Conexión. TIPOS DE DISCOS: NORMAL : Usado para discos con menos de 1024 Cilindros. LBA : Direccionamiento lógico por bloques para discos de mas de 1024 Cilindros. Extendido : Discos de mas de 1024 Cilindros que no soportan el LBA. INDICE 3/4

14. Menú SAVE & EXIT SETUP Opción por defecto para abandonar el entorno del SETUP guardando los cambios efectuados en el mismo. Teclas de utilidad en las BIOS AWARD F1: Se trata de una ayuda. F2: Permite el cambio de color de las pantallas del SETUP. Se trata de unas combinaciones predeterminadas que cambiaran de manera cíclica. F3: Carga los valores que existían en el SETUP antes de realizar las modificaciones. F4: Es similar pero realiza la carga de valores por omisión. INDICE 4/4

15. Borrar la BIOS En determinadas circunstancias es muy útil borrar la Bios, para realizar esta acción haremos los siguientes pasos: 1- El primer paso de todos es apagar el ordenador. 2- Desconectar todas las conexiones del ordenador, y quitar la tapa. Para evitar problemas con la electricidad estática, toca algún elemento de metal que este en contacto con el suelo. 3- Busca el jumper con el que se borra la BIOS, y realiza la operación necesaria para borrarla, puede ser cabiéndolo de posición o quitándolo por unos segundos. Una vez realizado esto ponlo en su posición inicial. 4- Cierra la tapa, conecta todos los cables en su sitio y enciéntelo. INDICE
