Brochure simulador artillero
- 1.

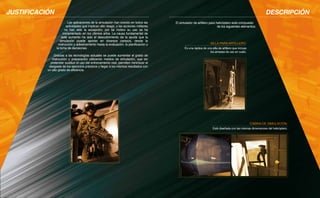

- 2. JUSTIFICACIÓN DESCRIPCIÓN Las aplicaciones dela simulación han crecido en todos las actividades que implican alto riesgo, y las acciones militares no han sido la excepción, por tal motivo su uso se ha incrementado en los últimos años. La causa fundamental de este aumento ha sido el descubrimiento de la ayuda que la simulación puede aportar en diversos campos, desde la instrucción y adiestramiento hasta la evaluación, la planificación y la toma de decisiones. Gracias a las tecnologías actuales se puede aumentar el grado de instrucción y preparación utilizando medios de simulación, que sin pretender sustituir el uso del entrenamiento real, permiten minimizar el desgaste de los ejercicios prácticos y llegar a los mismos resultados con un alto grado de eficiencia. El simulador de artillero para helicóptero está compuesto de los siguientes elementos: SILLA PARA ARTILLERO: Es una réplica de una silla de artillero que incluye los arneses de uso en vuelo. CABINA DE SIMULACIÓN: Está diseñada con las mismas dimensiones del helicóptero.
- 3. SISTEMA DE VISUALIZACIÓN: Constade un videobeam de alta resolución y luminosidad para brindar la mejor experiencia al artillero. Una pantalla curva garantiza una inmersión durante la simulación. Y un espejo hace reflexión del haz de luz proveniente del videobeam, proyectando adecuadamente sobre la pantalla. SOFTWARE: El software es desarrollo propio, fue creado replicando experiencias y características de operación reales. El instructor puede observar estadísticas en tiempo real del desempeño del artillero. Datos como: eficiencia, cantidad de disparos y total de objetivos alcanzados, son algunos de resultados que pueden ser vistos. Las condiciones climáticas y objetivos generales de la misión son parámetros que el instructor puede cambiar antes y durante el transcurso de la simulación. En todo momento el instructor puede pasar de la vista de estadísticas a la misma visual que tiene el artillero. SISTEMA HIDRÁULICO: Se compone de un tanque hidráulico, una bomba, un juego de electroválvulas y 4 cilindros hidráulicos que permiten que el sistema se mueva en 2 ejes de libertad. SISTEMA ELECTRÓNICO: Un PLC es el elemento central de control del sistema. Este permite controlar la posición de los pistones ayudado por la señal de sus sensores de retroalimentación. Las órdenes de movimiento son enviadas desde el software de simulación. En otra parte del proceso, un sensor de mapeo 3D es usado para determinar el lugar donde se está apuntando la ametralladora. CARACTERÍSTICAS: ESTADÍSTICAS: VARIABLES DE CONTROL: Simulación de 4 escenarios reales de misión del lugar deseado. Tiempo de entrenamiento real. Precisión. Blancos impactados. Cantidad de munición. Tiempo de ejecución. Errores de disparo (Fuego amigo). Cambio de escenarios. Simulación de condiciones atmosféricas. Cálculo de precisión. Dispersión. Diferentes objetivos a abatir.
- 4. ESPECIFICACIONES TÉCNICAS PRINCIPIO DEFUNCIONAMIENTO: Aeronaves de ala rotativa, terrestres, navales o incluso en trinchera o puesto de vigilancia artillados GAU-17/M134/GAU 2B. Posibilidad de adaptar otros sistemas 2 ±15° Tamaño de cabina Largo: 3m, Profundo: 2.2m, Alto: 1.7m. Tamaño de puertas según vehículo seleccionado Tamaño pantalla Altura: 2 metros, Diámetro: 3 metros. Luminosidad del videobeam 7000 lumens Resolución de la proyección 1280x800 Potencia hidráulica 12,5HP Tipo de aceite ISO 46 Tamaño del tanque 40 galones Actuadores hidráulicos Electroválvulas Procesador PC 8 núcleos a 4.7GHz con refrigeración liquida Tarjeta de video 2 AMD Radeon HD 7990 de 6GB c/u Memoria RAM 32GB (4x8GB) DDR3 2132MHz Locación de escenarios Las balas disparadas en el software son generadas con cálculos balísticos por lo que son dependientes del ángulo de disparo, velocidad de la aeronave y distancia del objetivo, garantizando un entrenamiento como en condiciones reales. Vehículos de simulación Angulo de inclinación La posición de la ametralladora es detectada por sensores de última tecnología los cuales son sensibles a movimientos milimétricos en el arma. 220Vac @12KVA, 120Vac @4KVA, 28Vdc @1KW Grados de libertad Esto es el resultado de una interacción adecuada entre el software de simulación, que genera las señales, y el desplazamiento en banqueo y elevación de la cabina. Voltajes de funcionamiento Ametralladora Los movimientos que se producen se determinaron según las características cinemáticas de la aeronave, generando en el artillero la misma sensación de cuando se encuentra en la aeronave. Predefinidos o bajo pedido de la geografía deseada según mapas satelitales y fotografías aéreas del lugar.

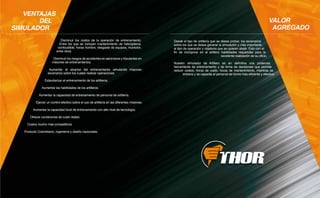

- 5. VENTAJAS DEL SIMULADOR VALOR AGREGADO Disminuir los costosde la operación de entrenamiento. Entre los que se incluyen mantenimiento de helicópteros, combustible, horas hombre, desgaste de equipos, munición, entre otros. Disminuir los riesgos de accidentes en aeronaves y tripulantes en misiones de entrenamientos. Aumentar el alcance del entrenamiento simulando mayores escenarios sobre los cuales realizar operaciones. Estandarizar el entrenamiento de los artilleros. Aumentar las habilidades de los artilleros. Aumentar la capacidad de entrenamiento de personal de artillería. Ejercer un control efectivo sobre el uso de artillería en las diferentes misiones. Aumentar la capacidad local de entrenamiento con alto nivel de tecnología. Ofrecer condiciones de vuelo reales. Costos mucho más competitivos. Producto Colombiano, ingeniería y diseño nacionales. Desde el tipo de artillería que se desea probar, los escenarios sobre los que se desea generar la simulación y más importante, el tipo de operación y objetivos que se quieren abatir. Esto con el fin de incorporar en el artillero habilidades requeridas para la excelente realización de su oficio. Nuestro simulador de Artillero es en definitiva una poderosa herramienta de entrenamiento y de toma de decisiones que permite reducir costos, horas de vuelo, horas de mantenimiento, mientras se entrena y se capacita al personal de forma más eficiente y efectiva.
