Presentación de la clase "Lógica de Negocio" de la materia "Arquitectura de Proyectos IT" dictada en la Universidad Tecnológica Nacional, Facultad Regional Buenos Aires (UTN FRBA).

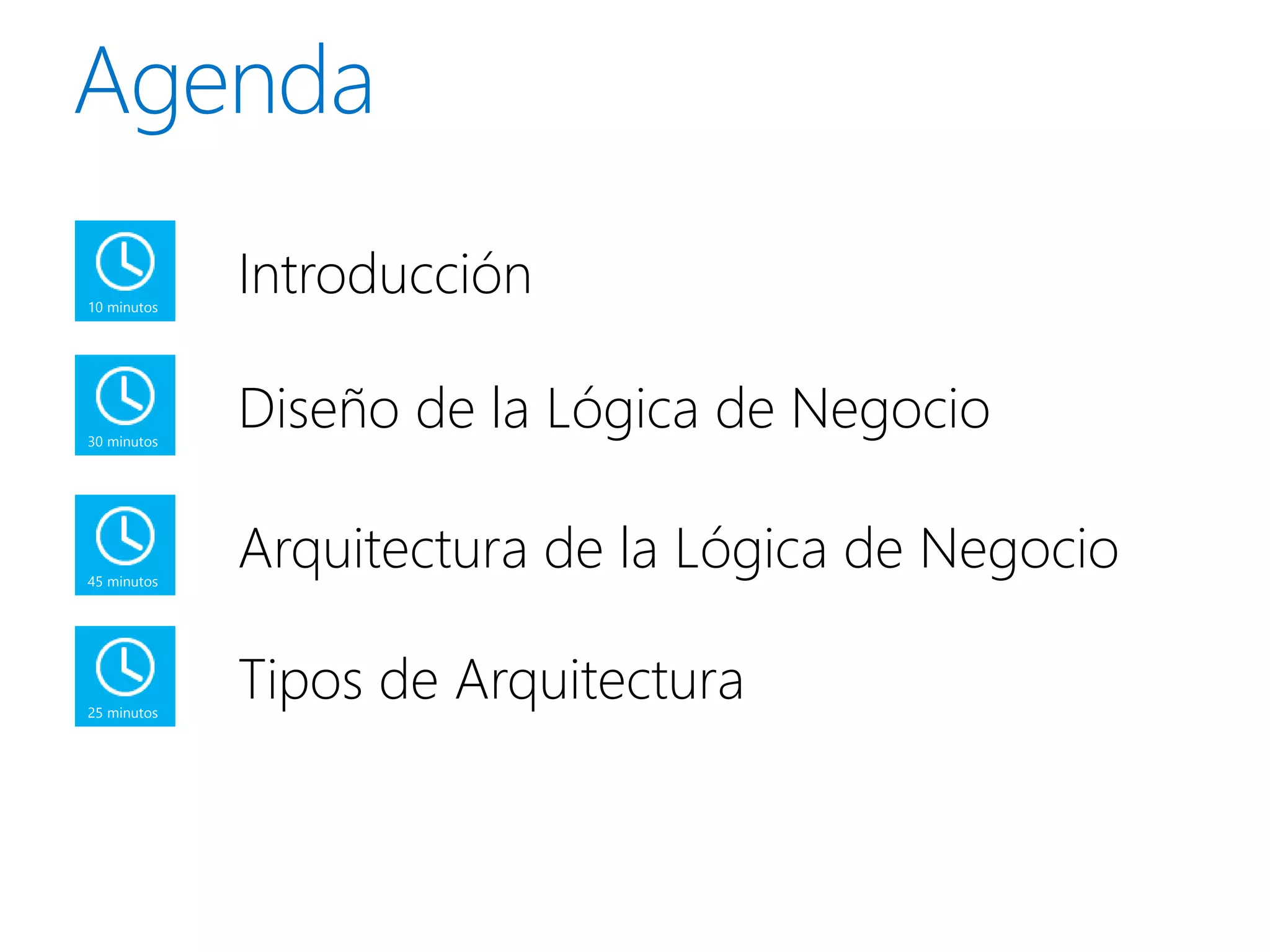

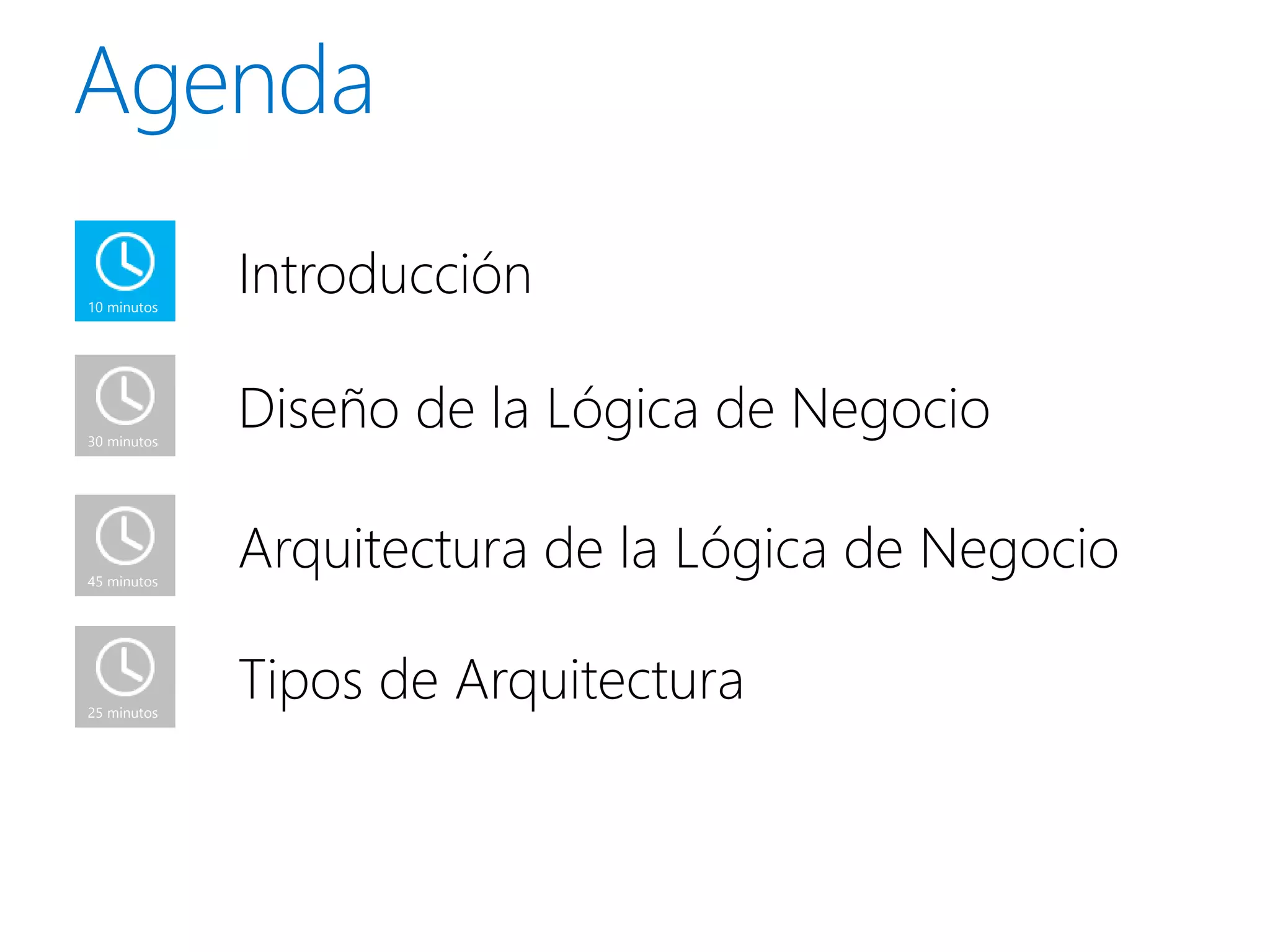

2. 10 minutos
Introducción
30 minutos
Diseño de la Lógica de Negocio
45 minutos
Arquitectura de la Lógica de Negocio
25 minutos
Tipos de Arquitectura

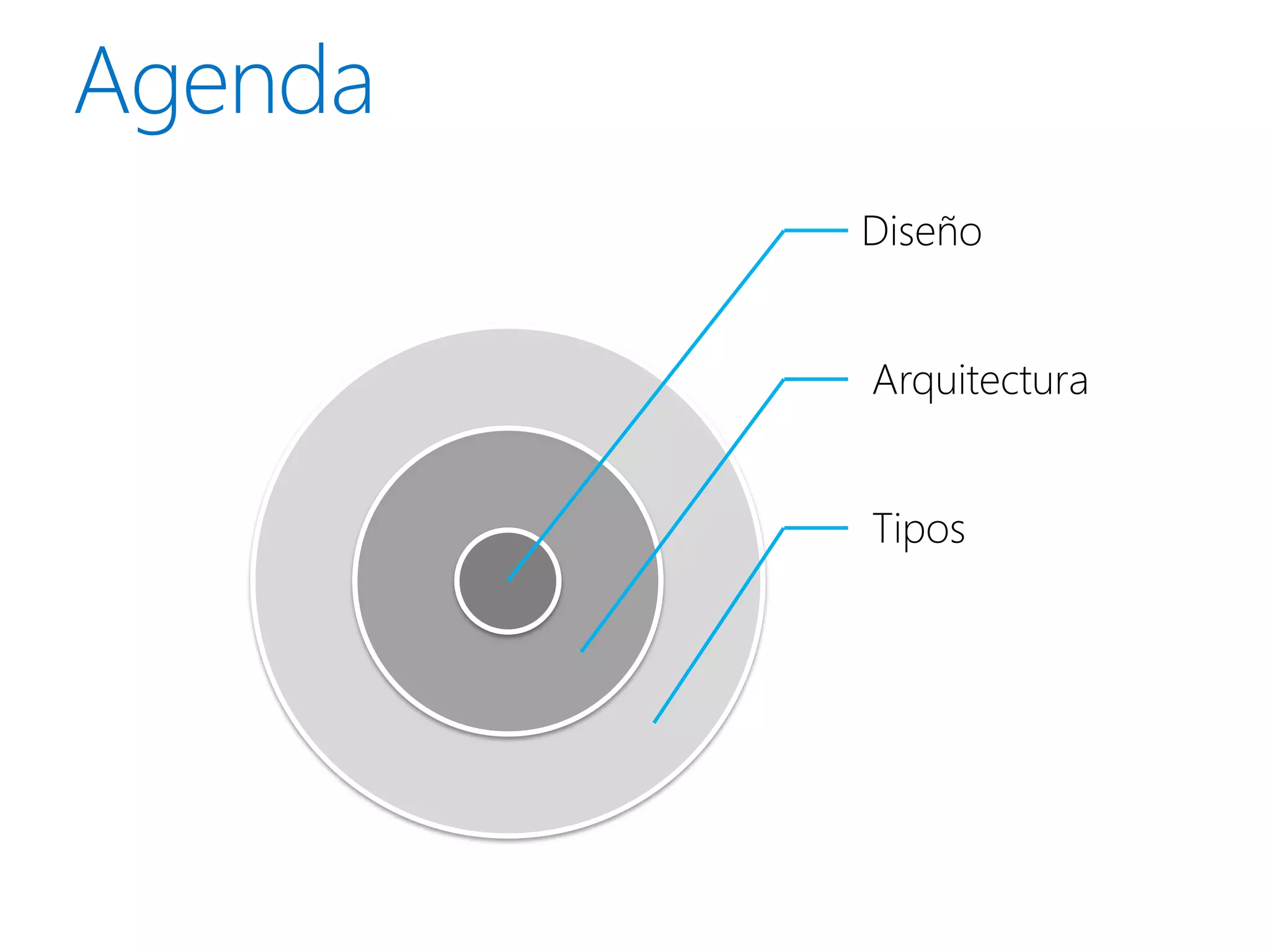

3. Diseño
Arquitectura
Tipos

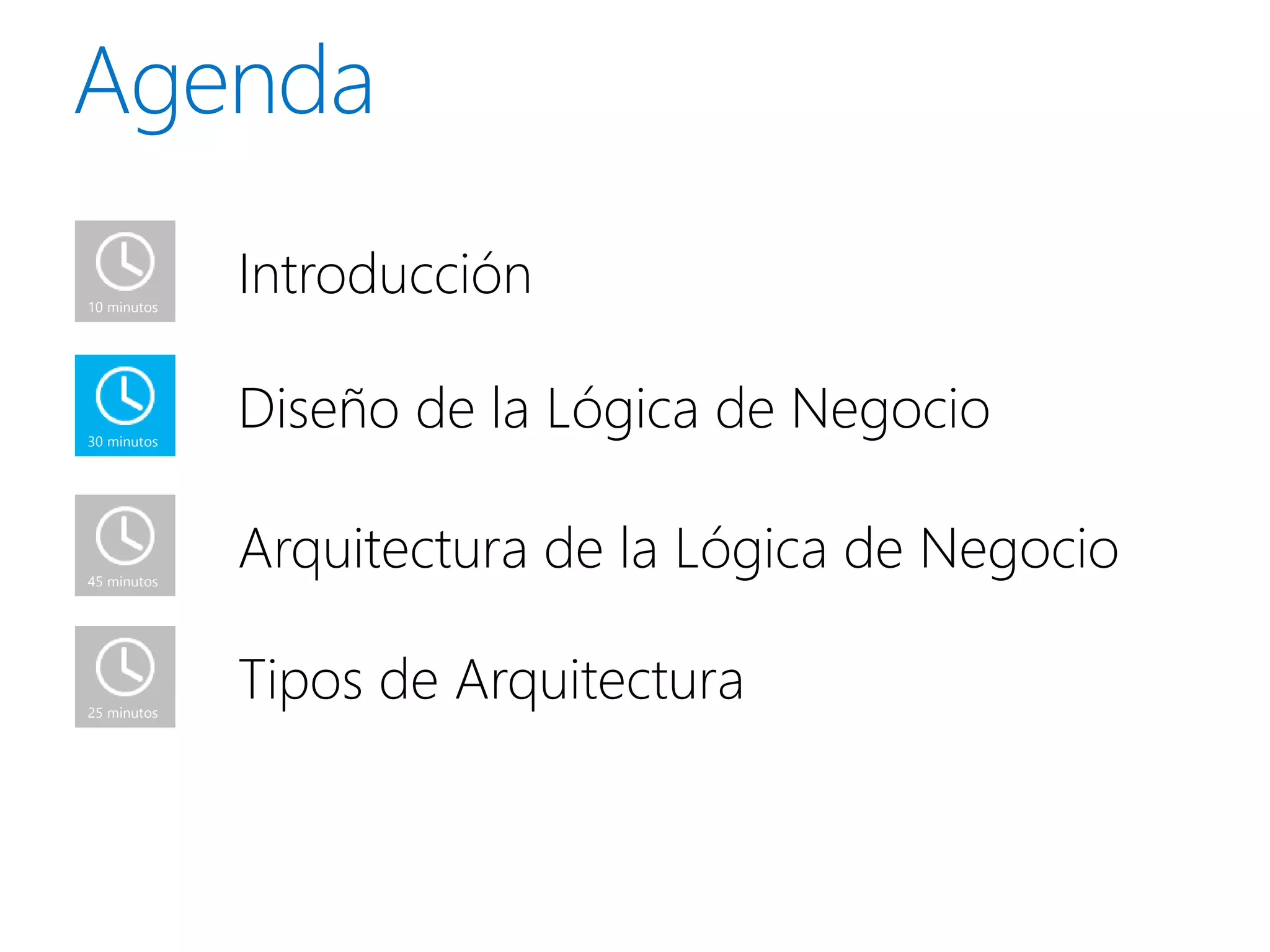

4. 10 minutos
Introducción
30 minutos
Diseño de la Lógica de Negocio
45 minutos
Arquitectura de la Lógica de Negocio
25 minutos
Tipos de Arquitectura

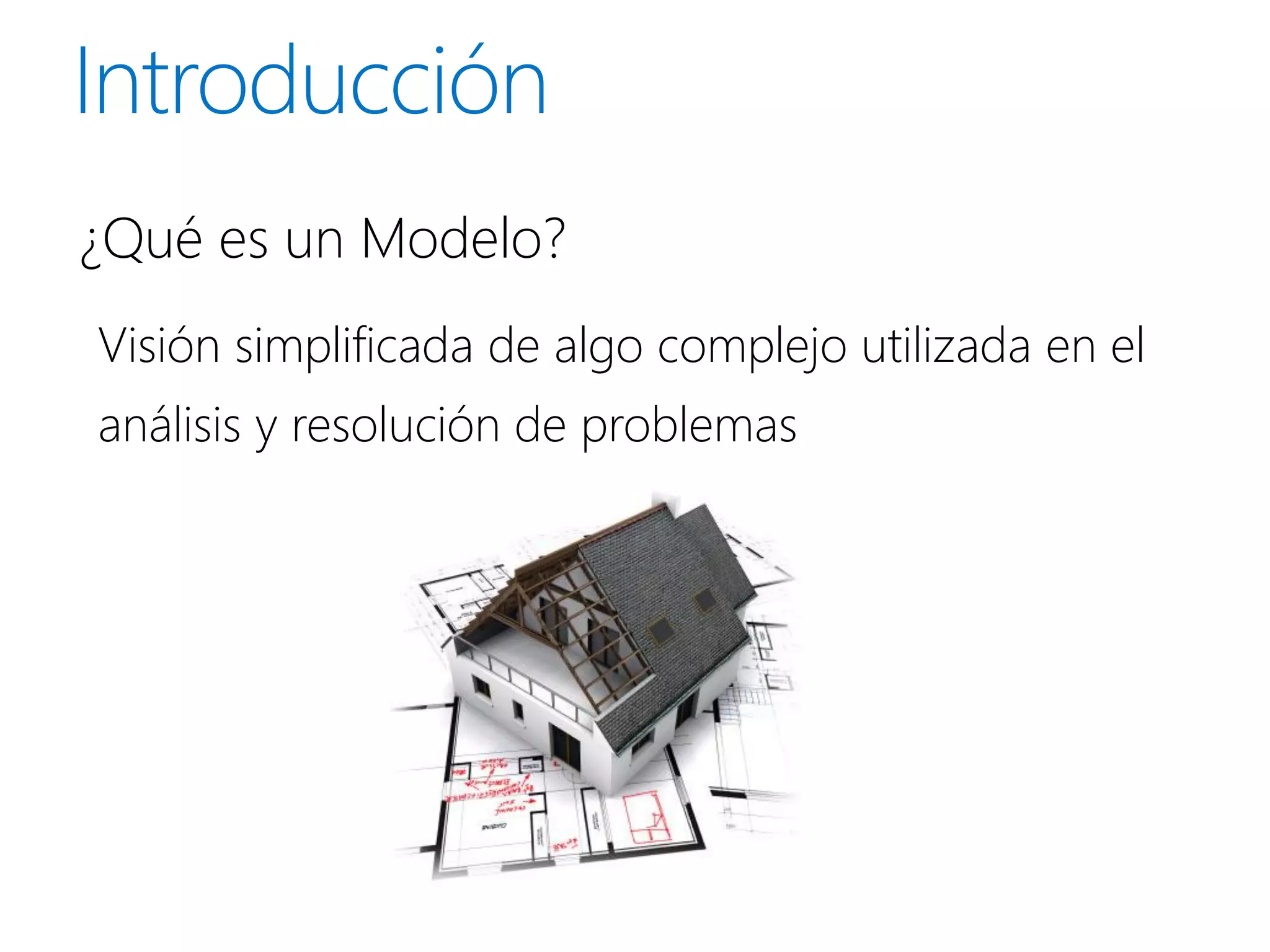

5. ¿Qué es un Modelo?
Visión simplificada de algo complejo utilizada en el
análisis y resolución de problemas

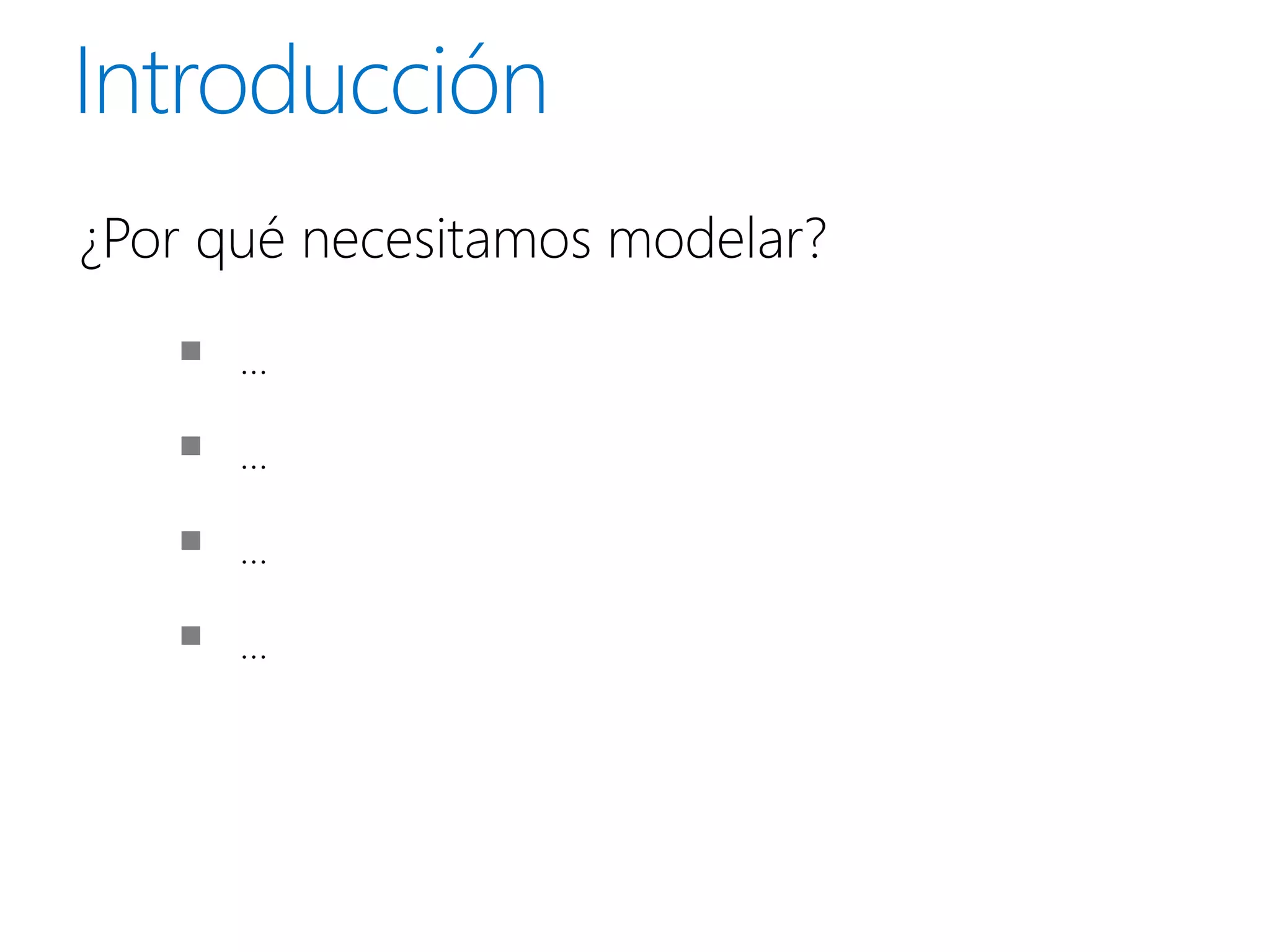

6. ¿Por qué necesitamos modelar?
 …
 …
 …
 …

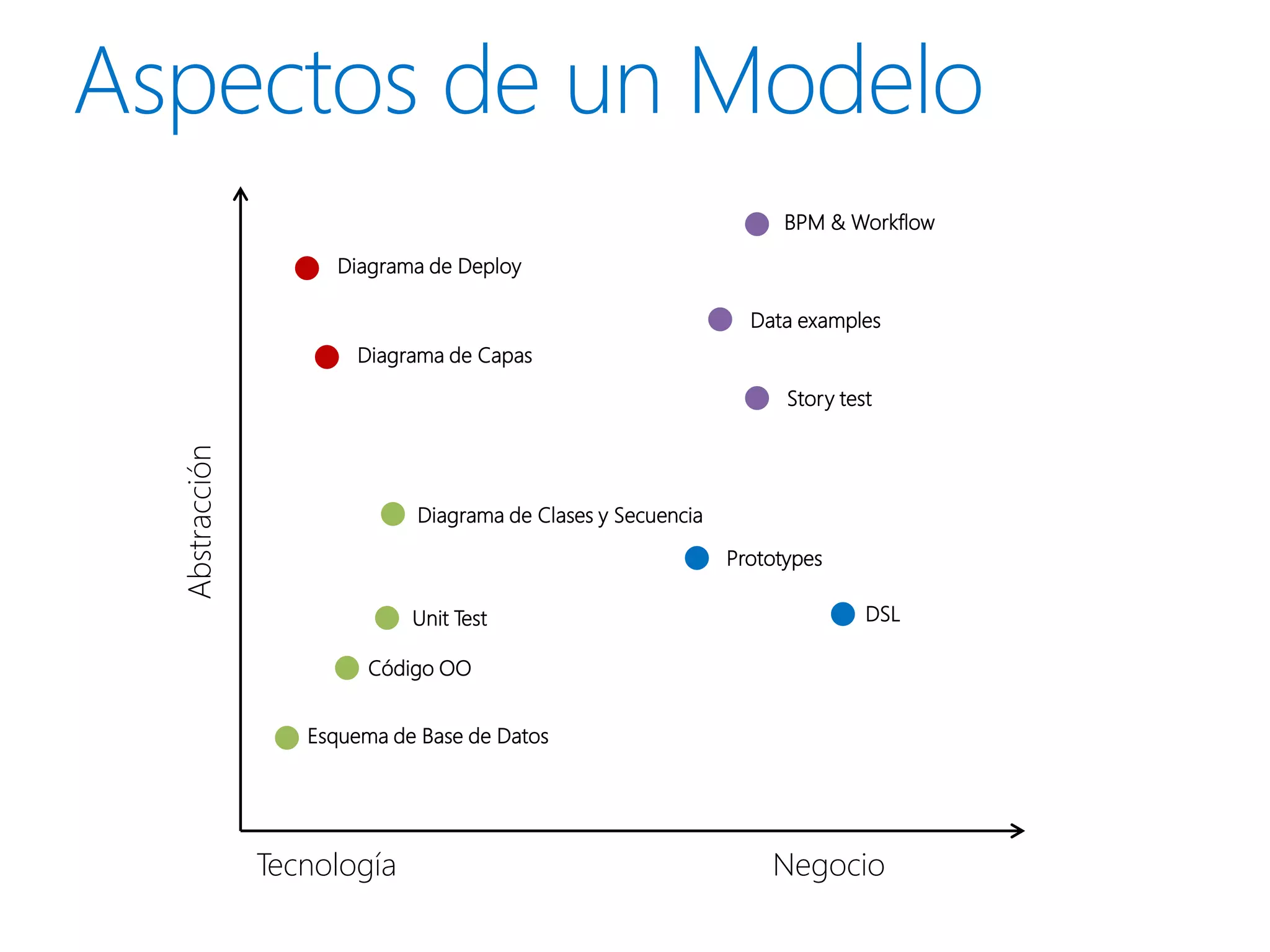

7. BPM & Workflow
Diagrama de Deploy
Data examples
Diagrama de Capas
Story test
Abstracción
Diagrama de Clases y Secuencia
Prototypes
Unit Test DSL
Código OO
Esquema de Base de Datos
Tecnología Negocio

8. 10 minutos
Introducción
30 minutos
Diseño de la Lógica de Negocio
45 minutos
Arquitectura de la Lógica de Negocio
25 minutos
Tipos de Arquitectura

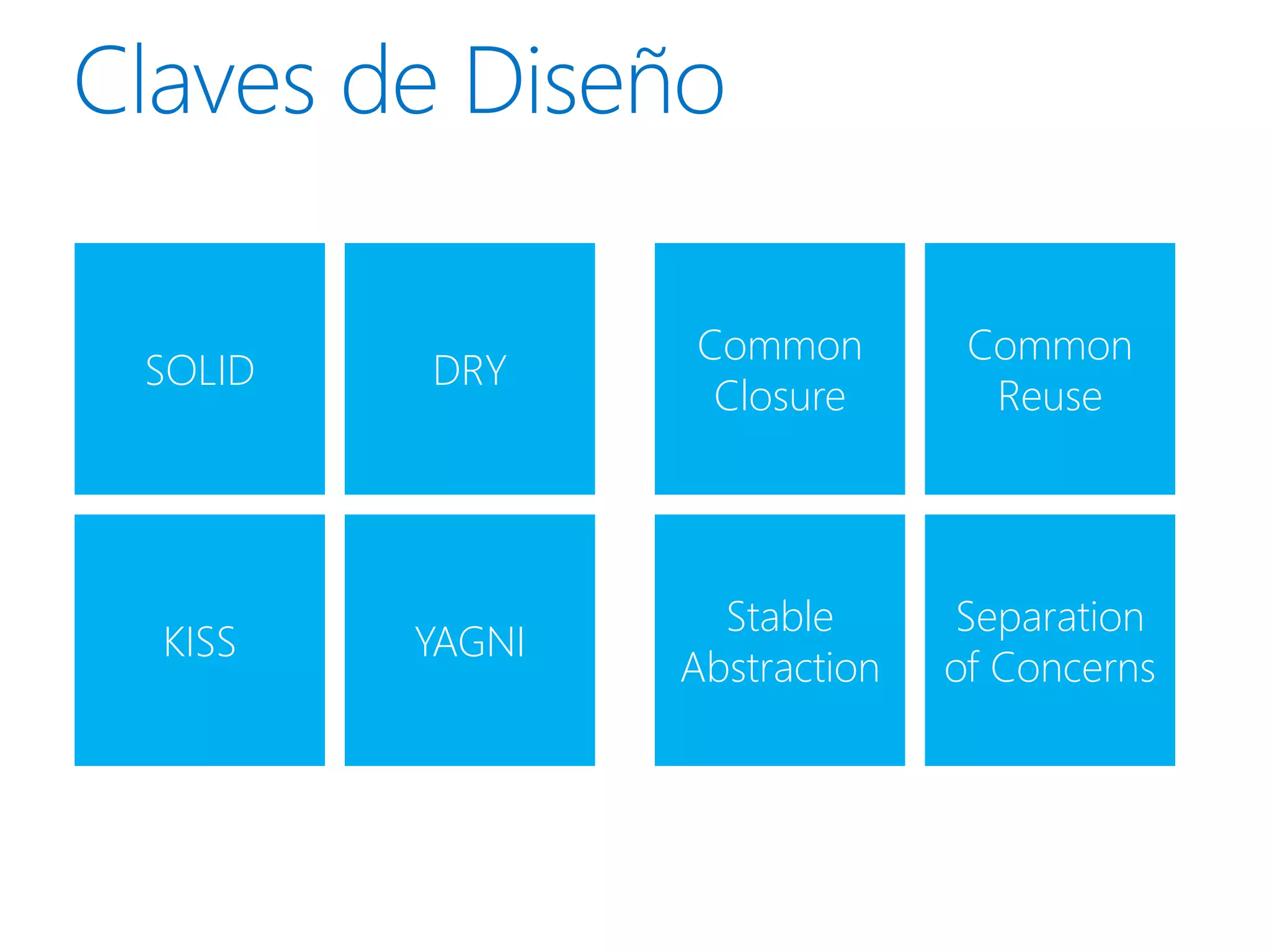

9. Common Common
SOLID DRY
Closure Reuse
Stable Separation
KISS YAGNI
Abstraction of Concerns

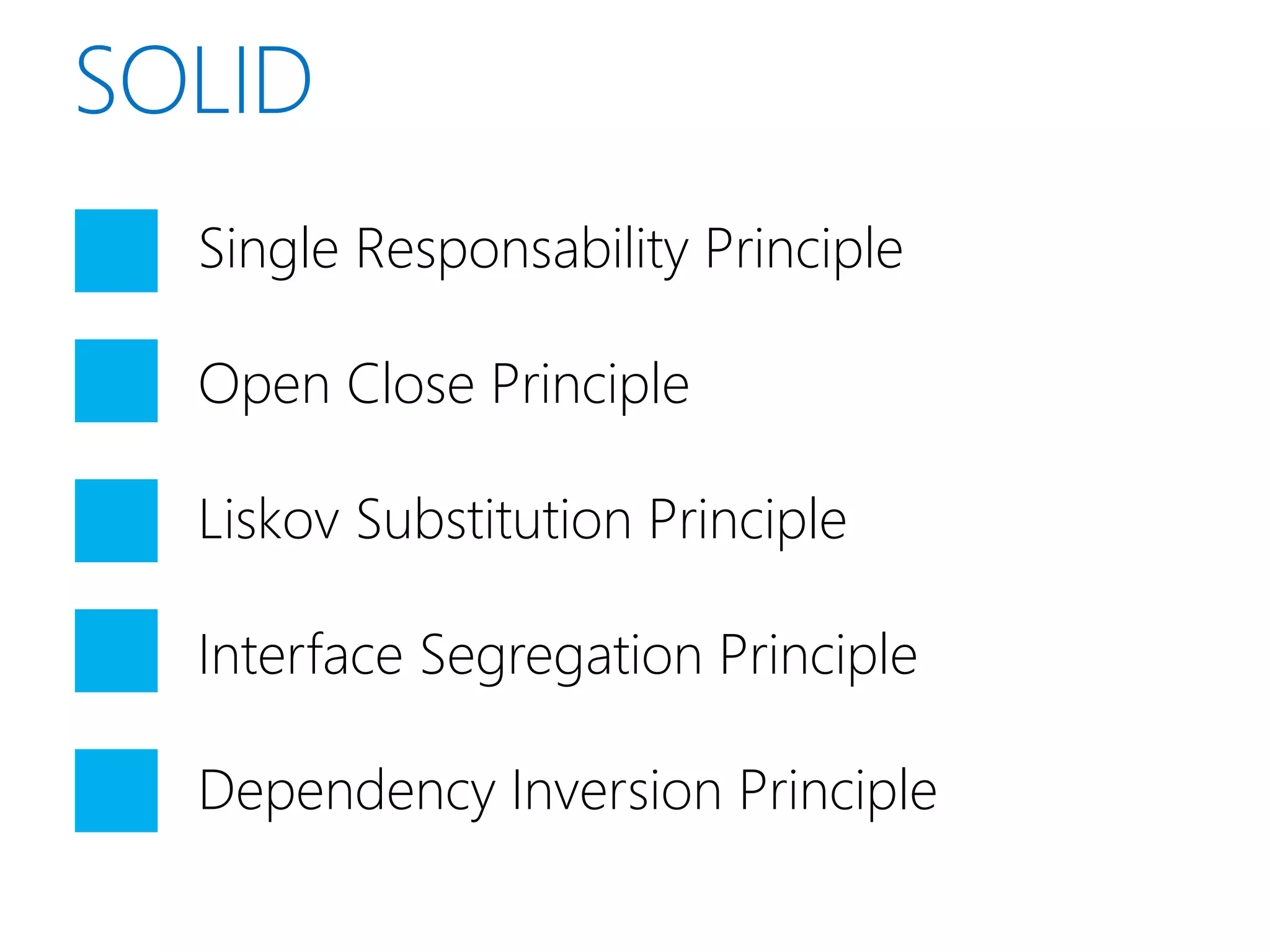

10. Single Responsability Principle
Open Close Principle
Liskov Substitution Principle
Interface Segregation Principle
Dependency Inversion Principle

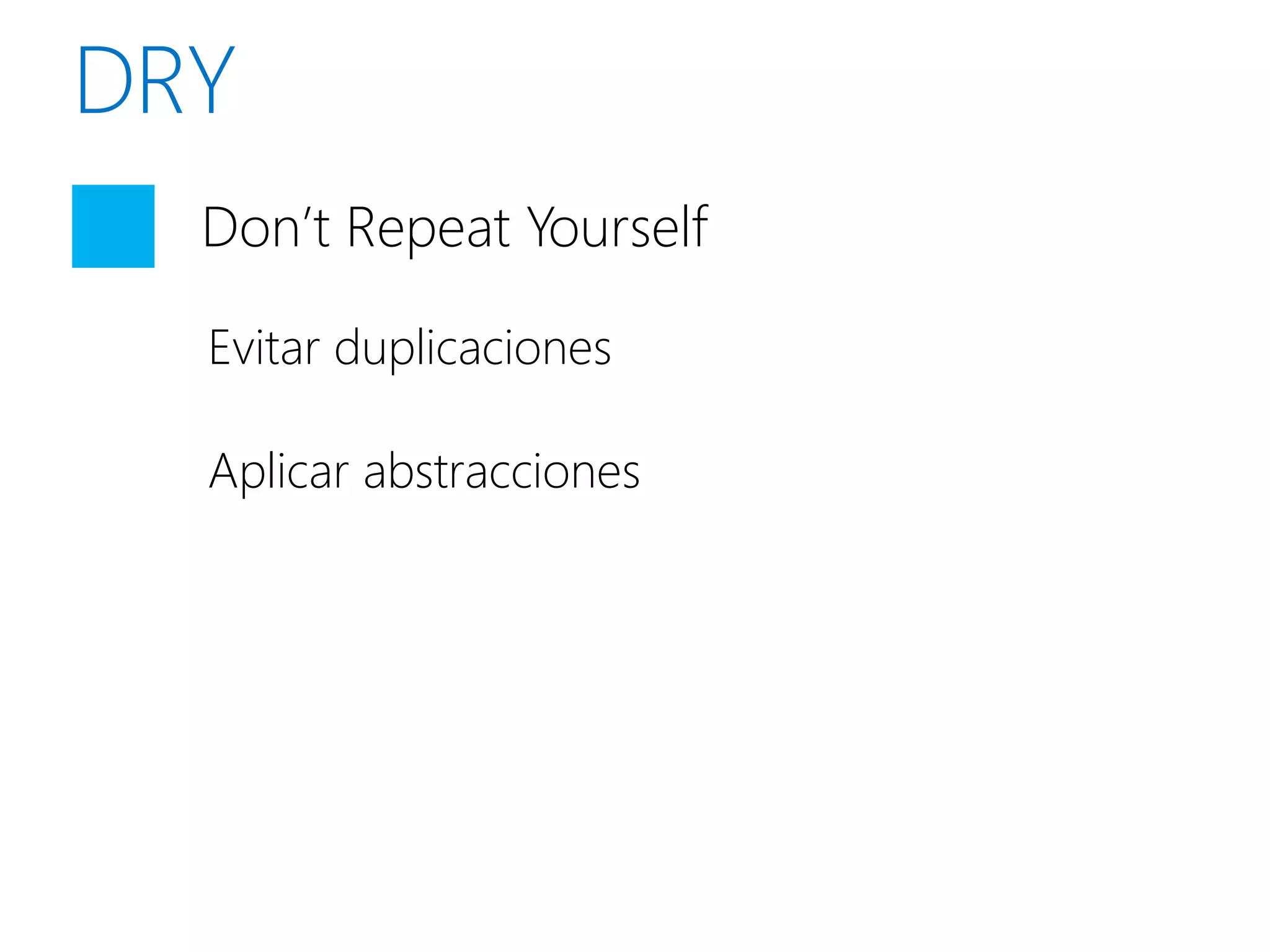

11. Don’t Repeat Yourself
Evitar duplicaciones
Aplicar abstracciones

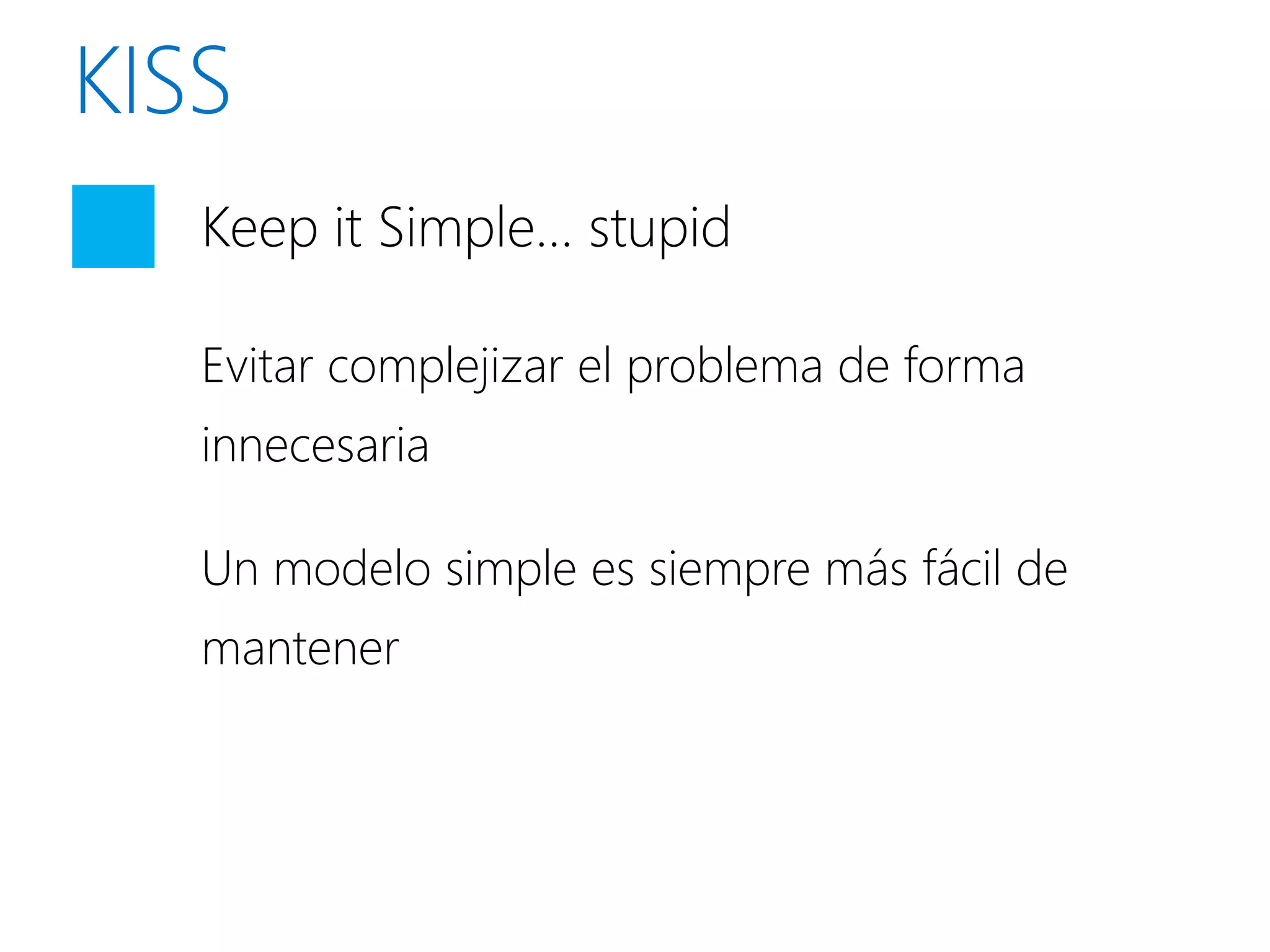

12. Keep it Simple… stupid
Evitar complejizar el problema de forma
innecesaria
Un modelo simple es siempre más fácil de
mantener

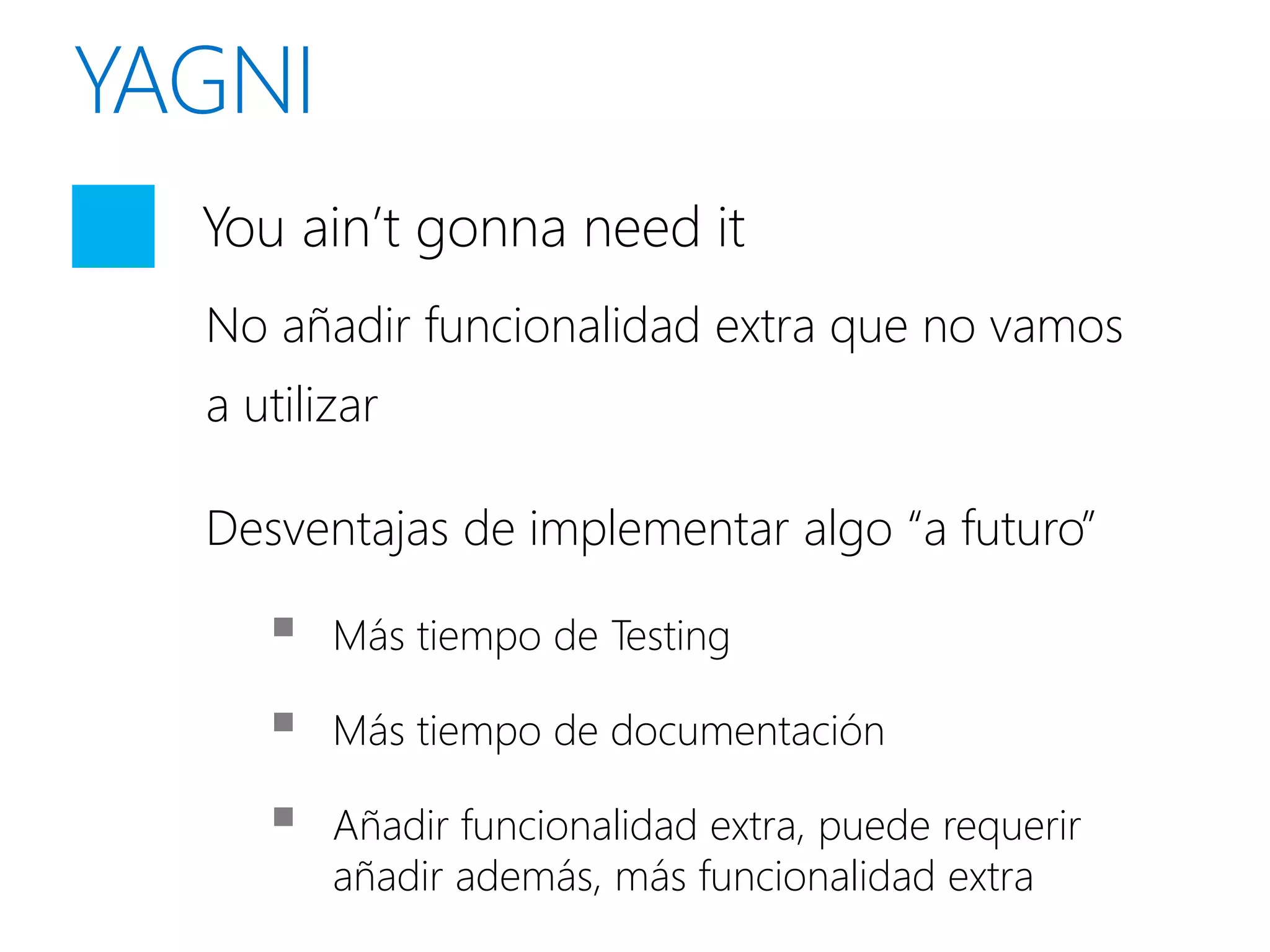

13. You ain’t gonna need it
No añadir funcionalidad extra que no vamos
a utilizar
Desventajas de implementar algo “a futuro”
 Más tiempo de Testing
 Más tiempo de documentación
 Añadir funcionalidad extra, puede requerir
añadir además, más funcionalidad extra

14. Las clases que se usan juntas, se empaquetan
juntas
Apunta a la Modificabilidad
Permite facilidad de distribución y actualización

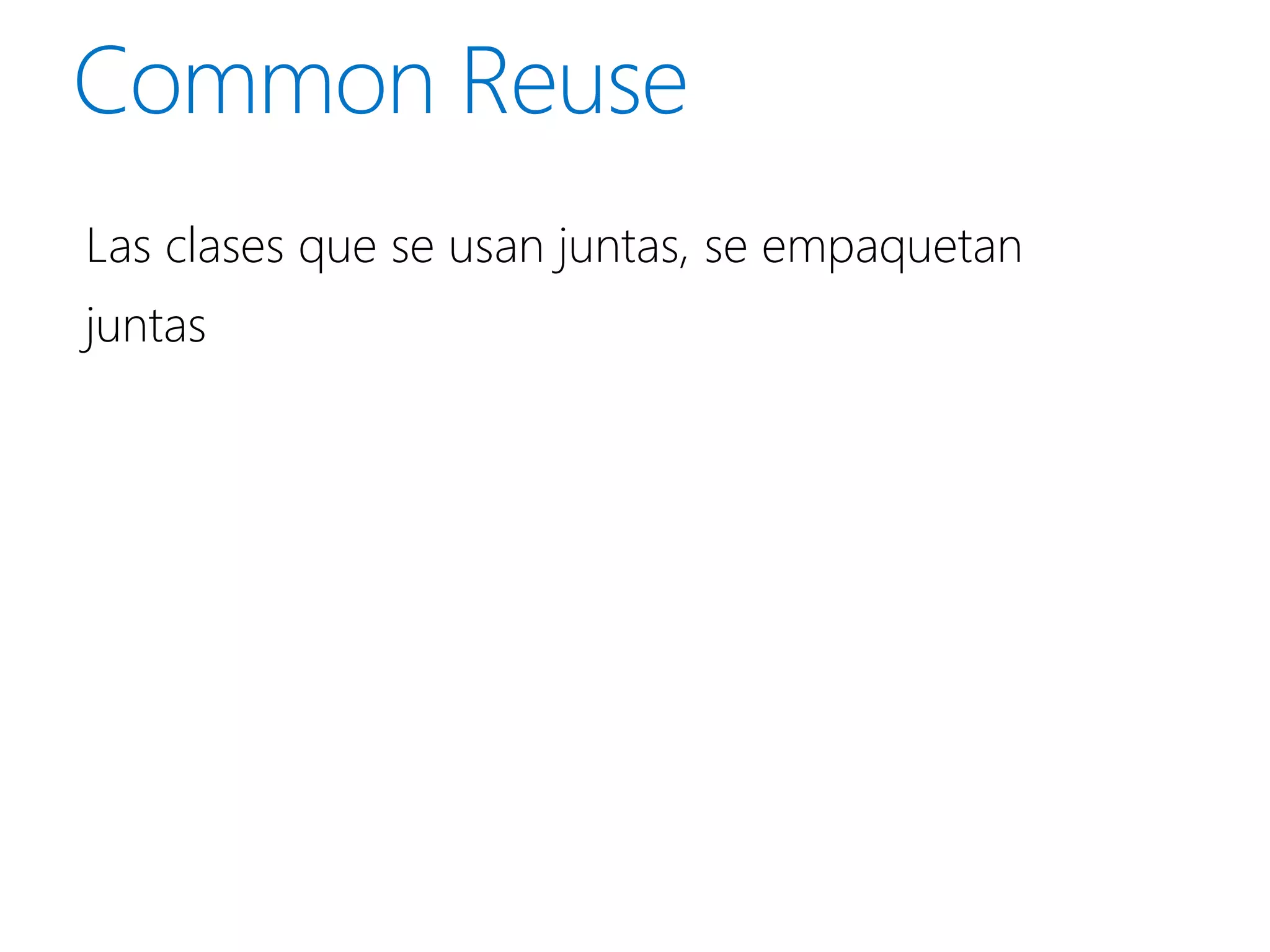

15. Las clases que se usan juntas, se empaquetan
juntas

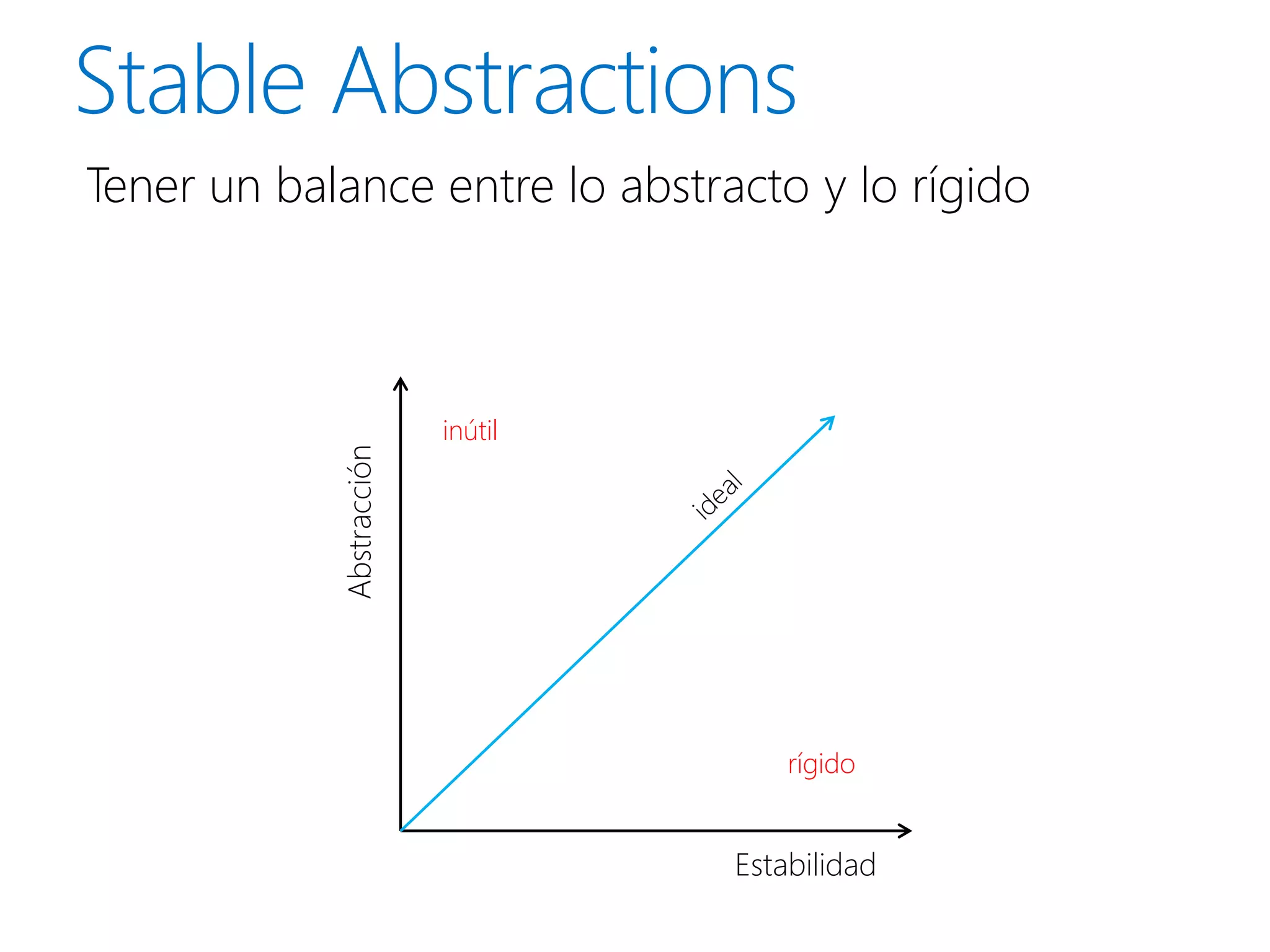

16. Tener un balance entre lo abstracto y lo rígido
inútil
Abstracción
rígido
Estabilidad

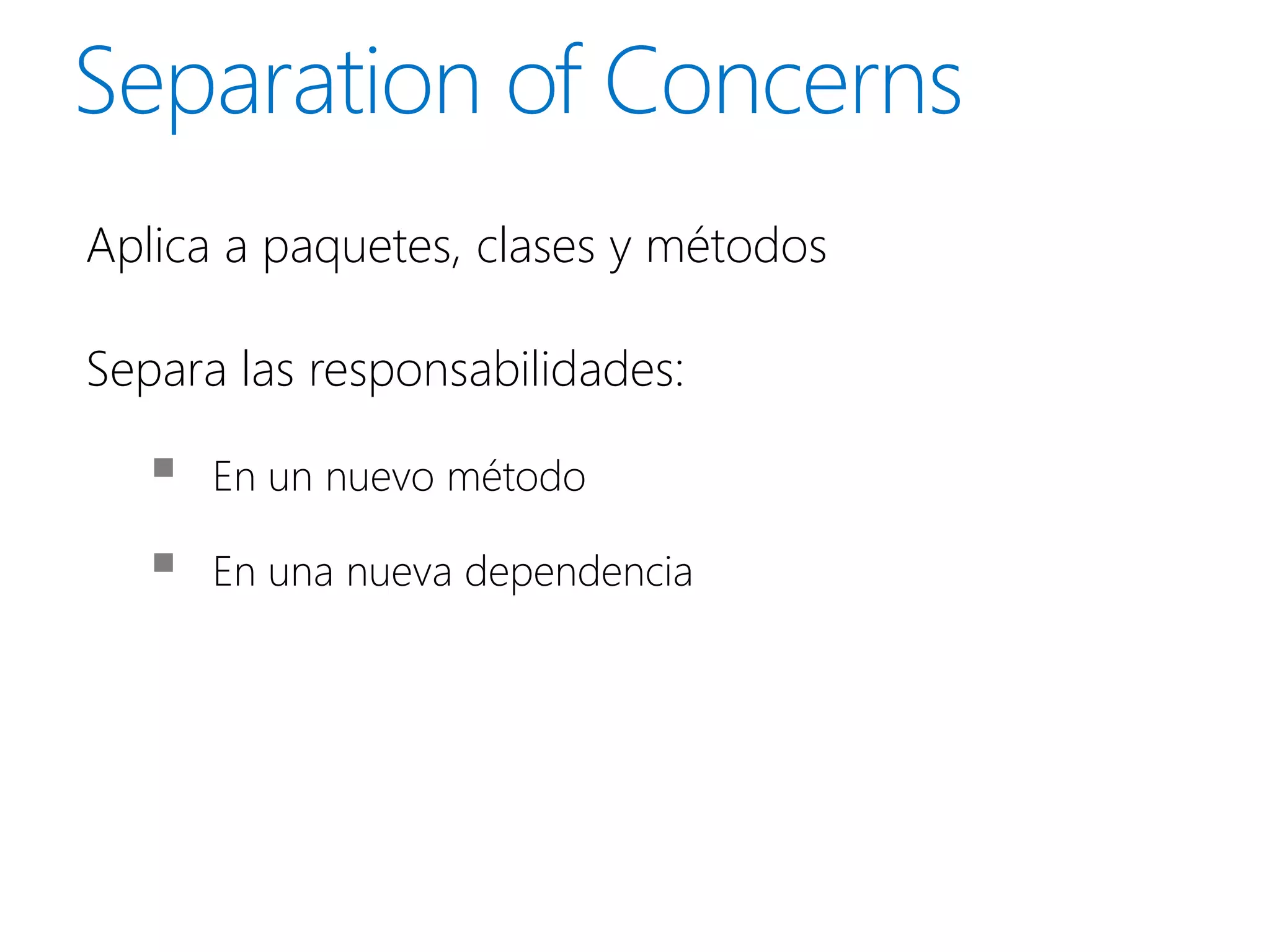

17. Aplica a paquetes, clases y métodos
Separa las responsabilidades:
 En un nuevo método
 En una nueva dependencia

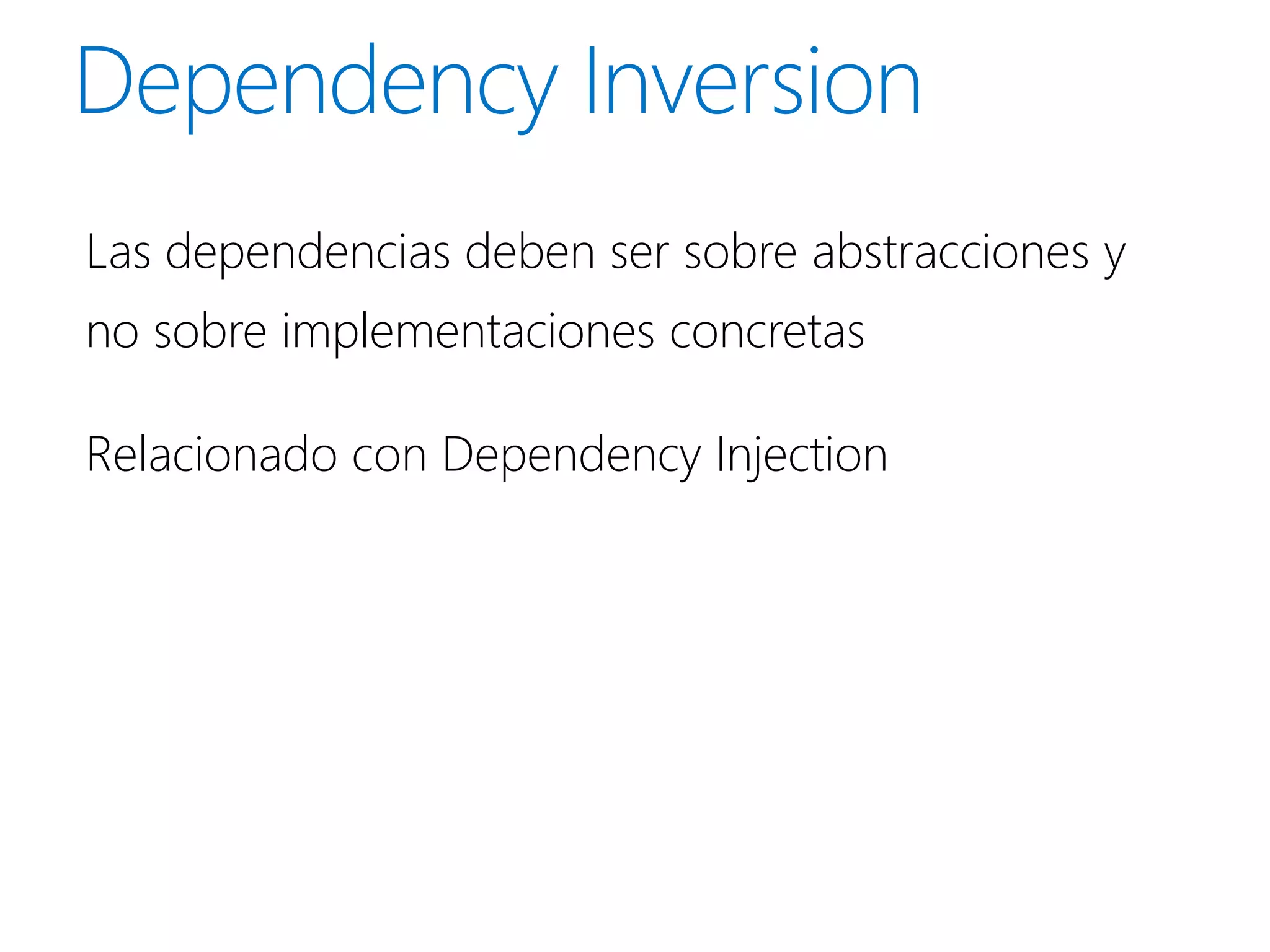

18. Las dependencias deben ser sobre abstracciones y
no sobre implementaciones concretas
Relacionado con Dependency Injection

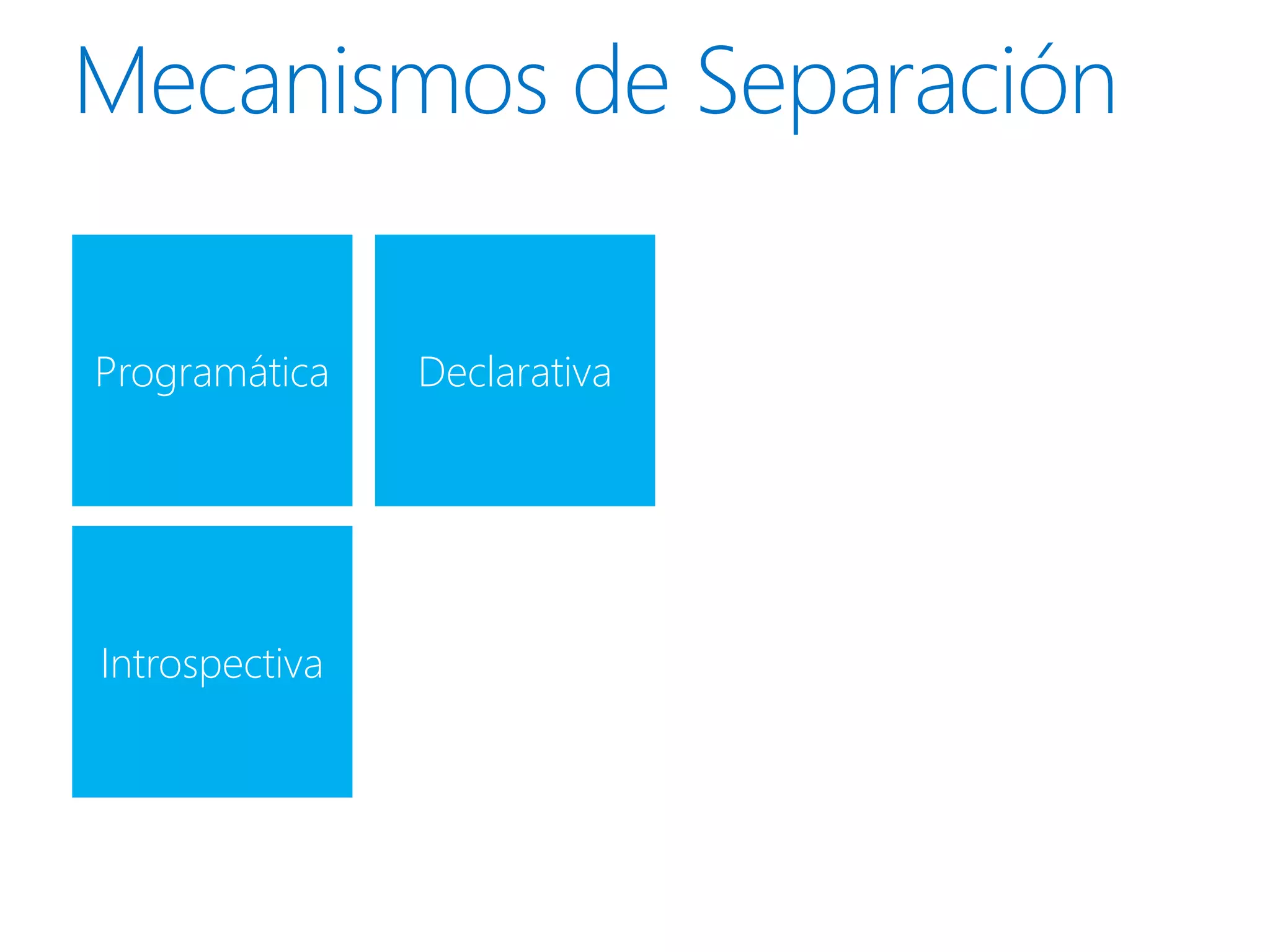

19. Programática Declarativa
Introspectiva

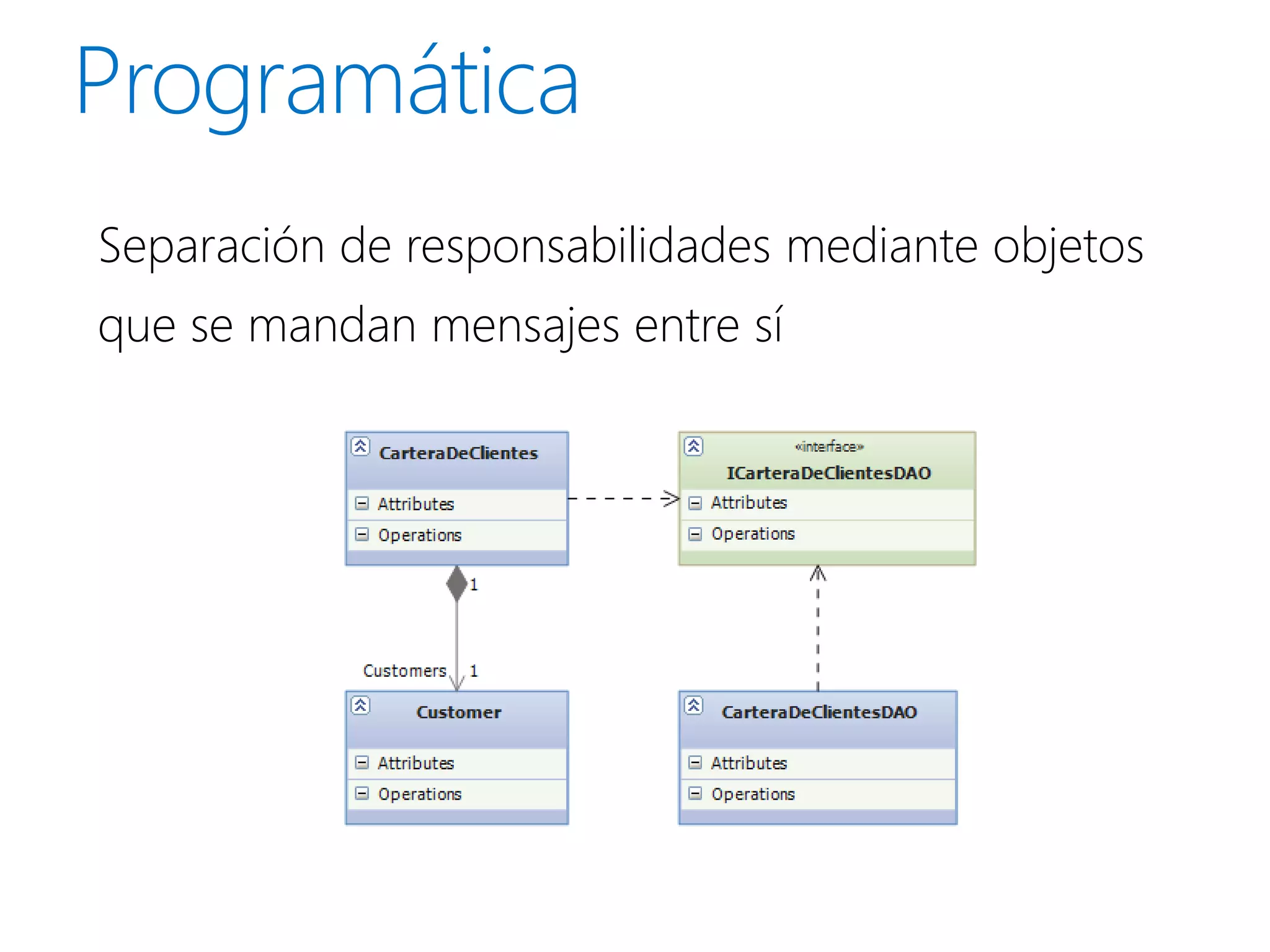

20. Separación de responsabilidades mediante objetos
que se mandan mensajes entre sí

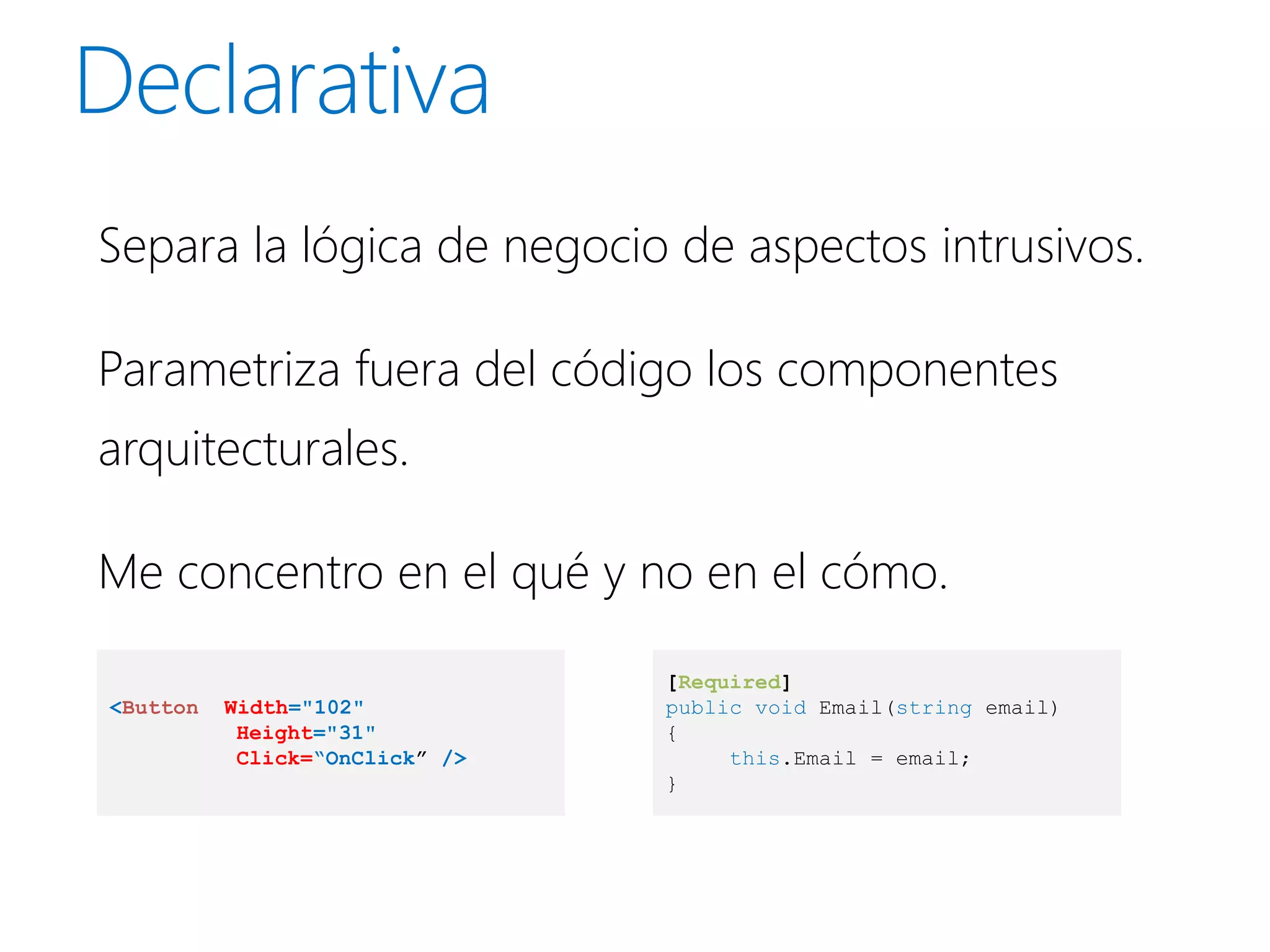

21. Separa la lógica de negocio de aspectos intrusivos.
Parametriza fuera del código los componentes
arquitecturales.
Me concentro en el qué y no en el cómo.
[Required]
<Button Width="102" public void Email(string email)
Height="31" {
Click=“OnClick” /> this.Email = email;
}

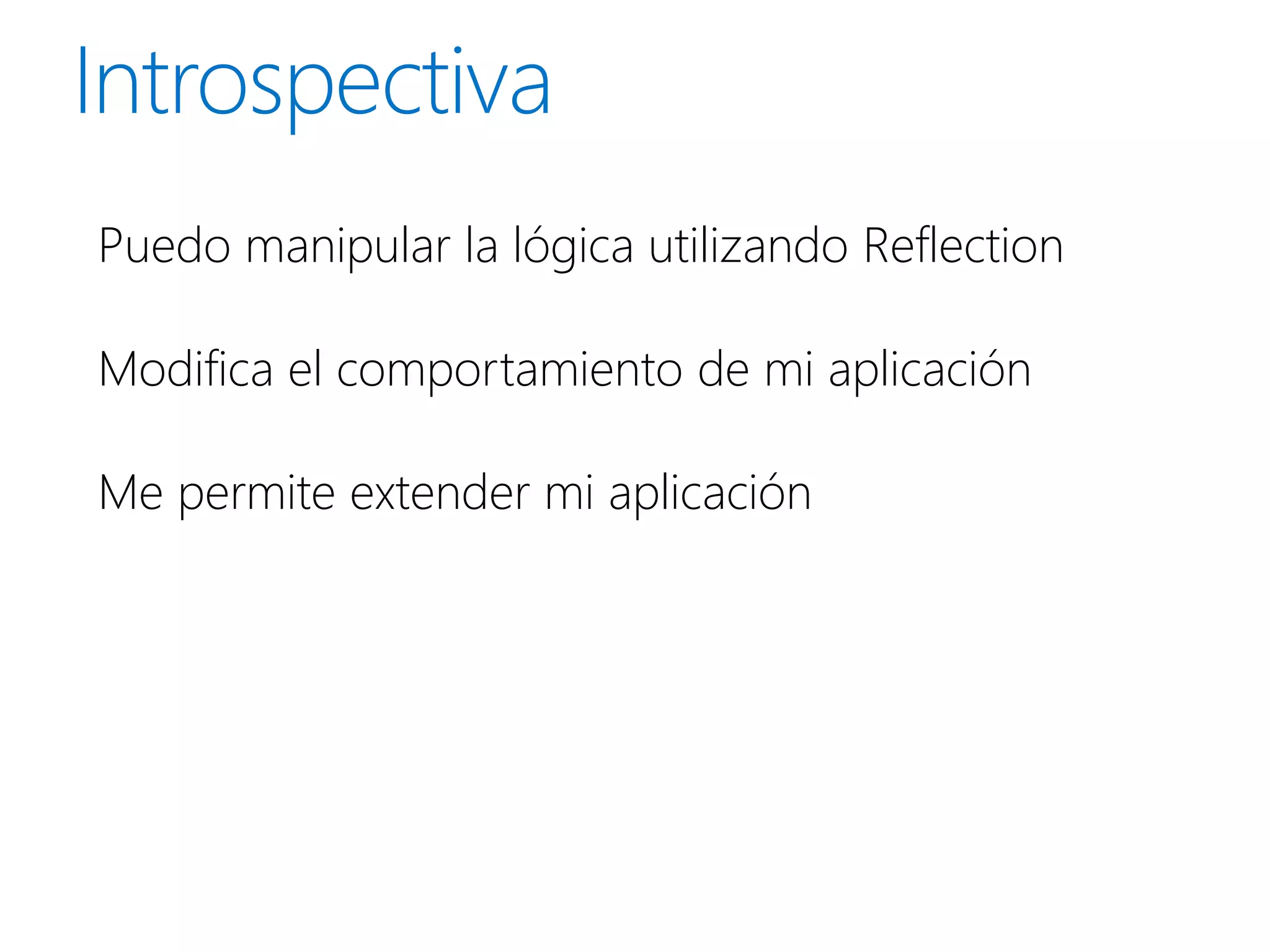

22. Puedo manipular la lógica utilizando Reflection
Modifica el comportamiento de mi aplicación
Me permite extender mi aplicación

23. 10 minutos
Introducción
30 minutos
Diseño de la Lógica de Negocio
45 minutos
Arquitectura de la Lógica de Negocio
25 minutos
Tipos de Arquitectura

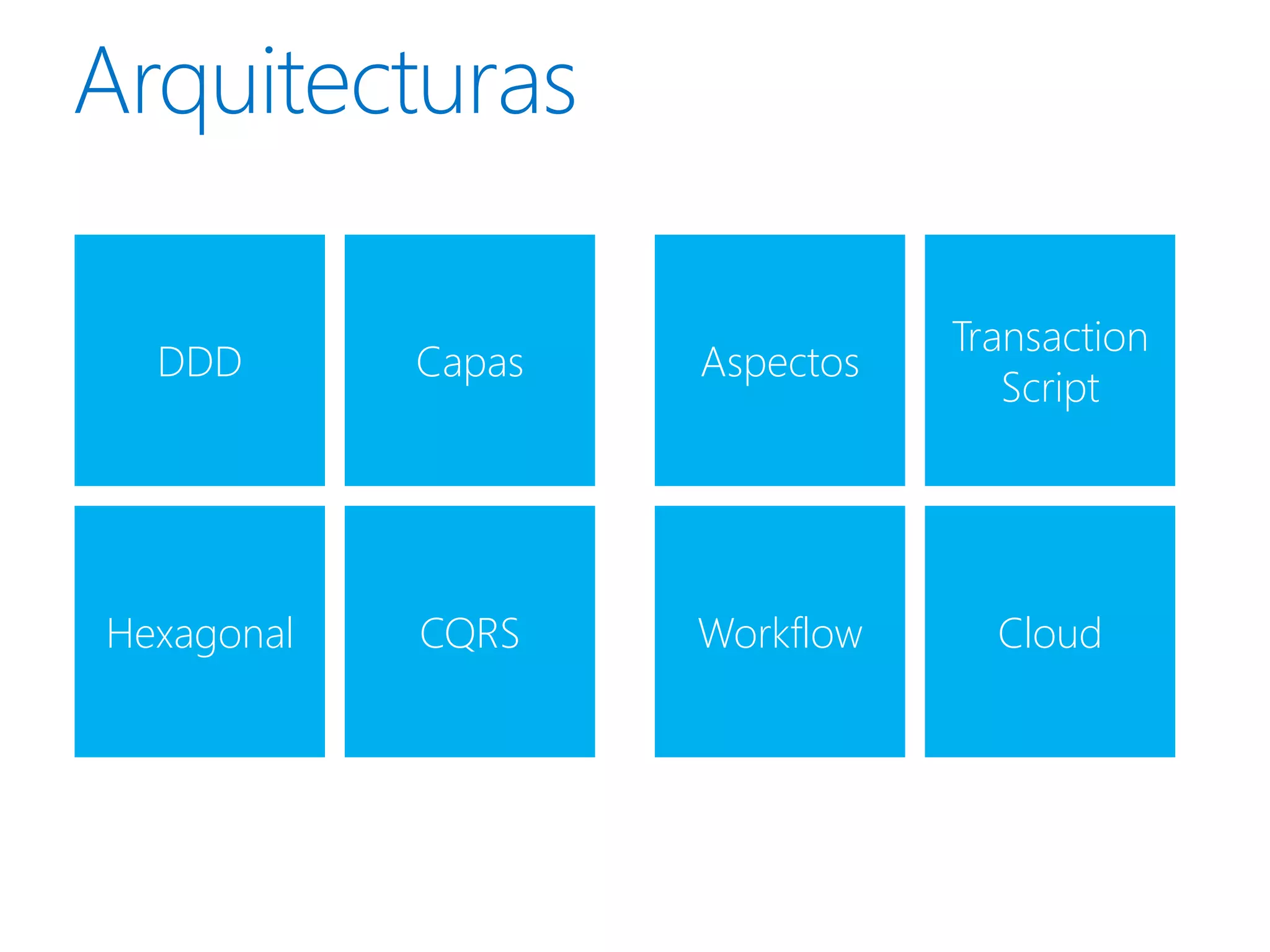

24. Transaction
DDD Capas Aspectos
Script
Hexagonal CQRS Workflow Cloud

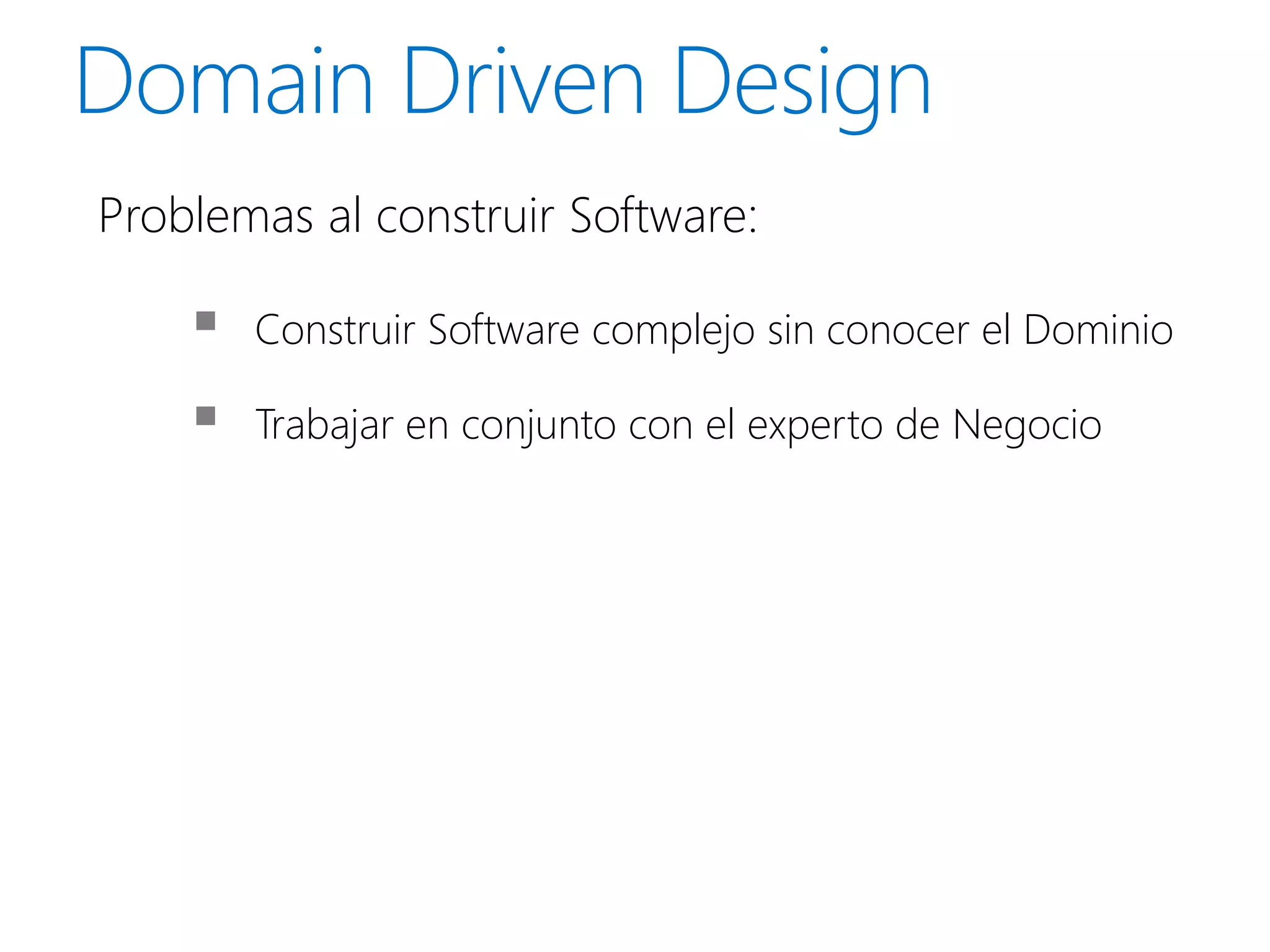

25. Problemas al construir Software:
 Construir Software complejo sin conocer el Dominio
 Trabajar en conjunto con el experto de Negocio

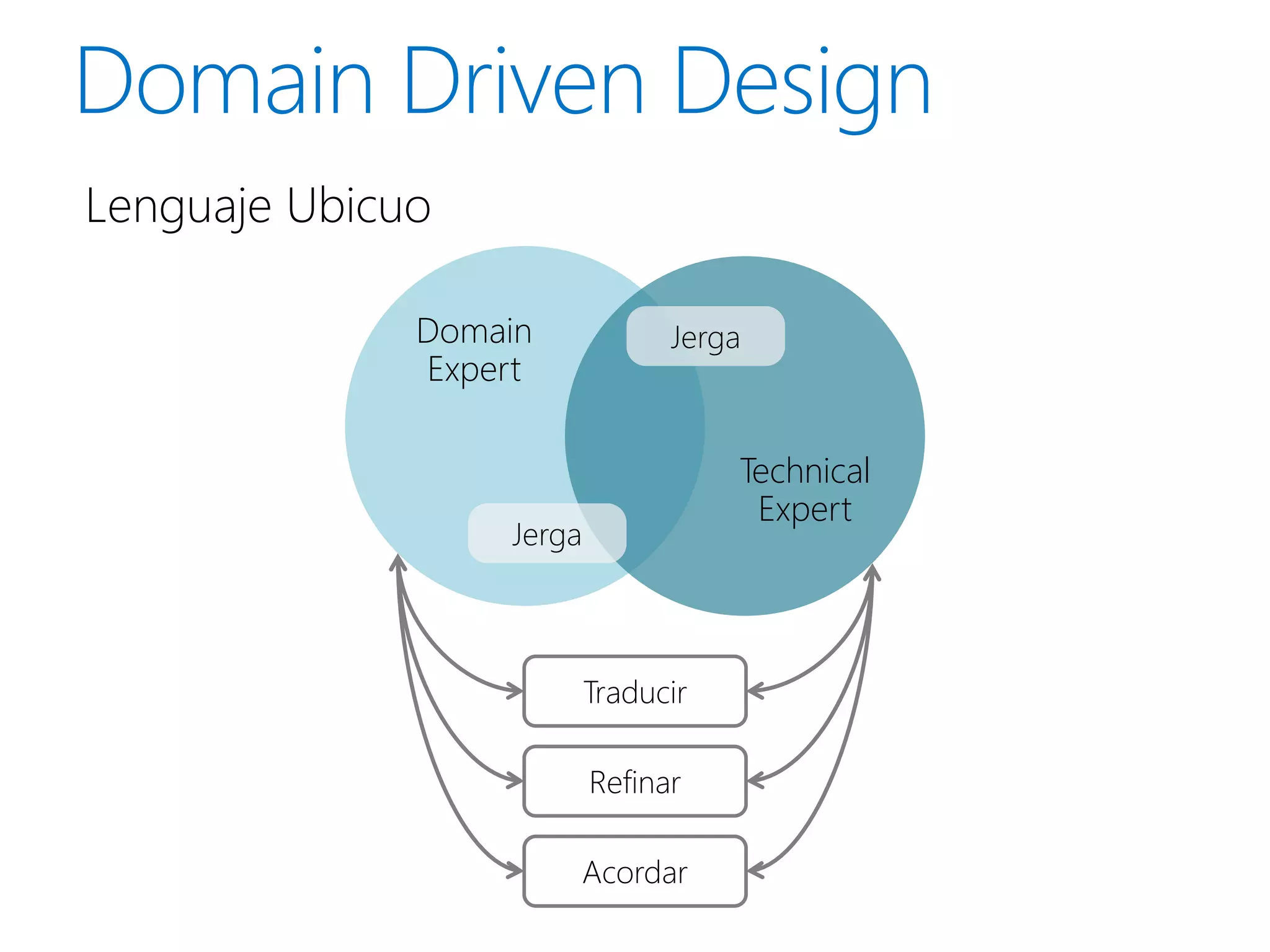

26. Lenguaje Ubicuo
Domain Jerga
Expert
Technical
Expert
Jerga
Traducir
Refinar
Acordar

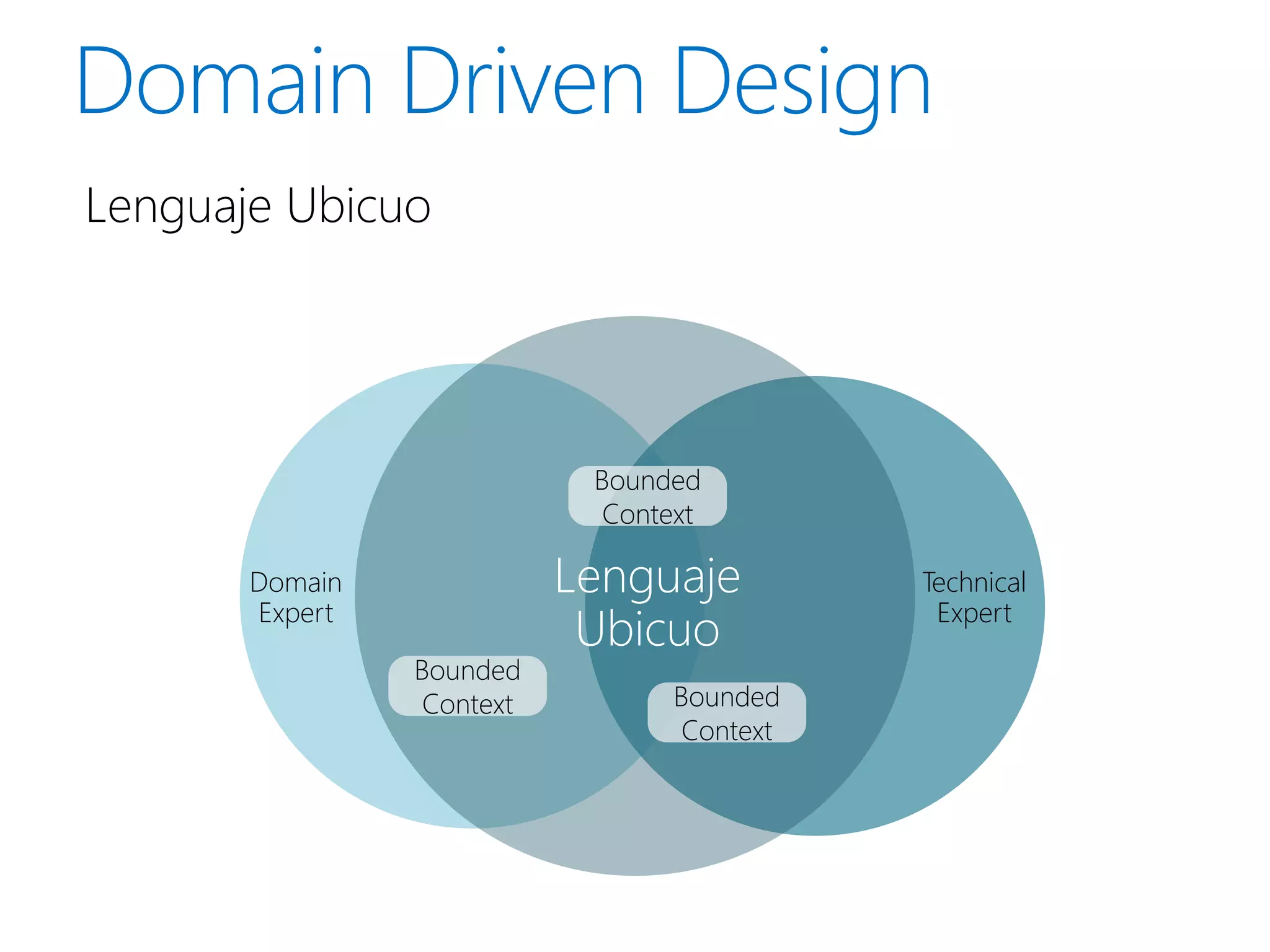

27. Lenguaje Ubicuo
Bounded
Context
Domain Lenguaje Technical
Expert Expert
Ubicuo
Bounded
Context Bounded
Context

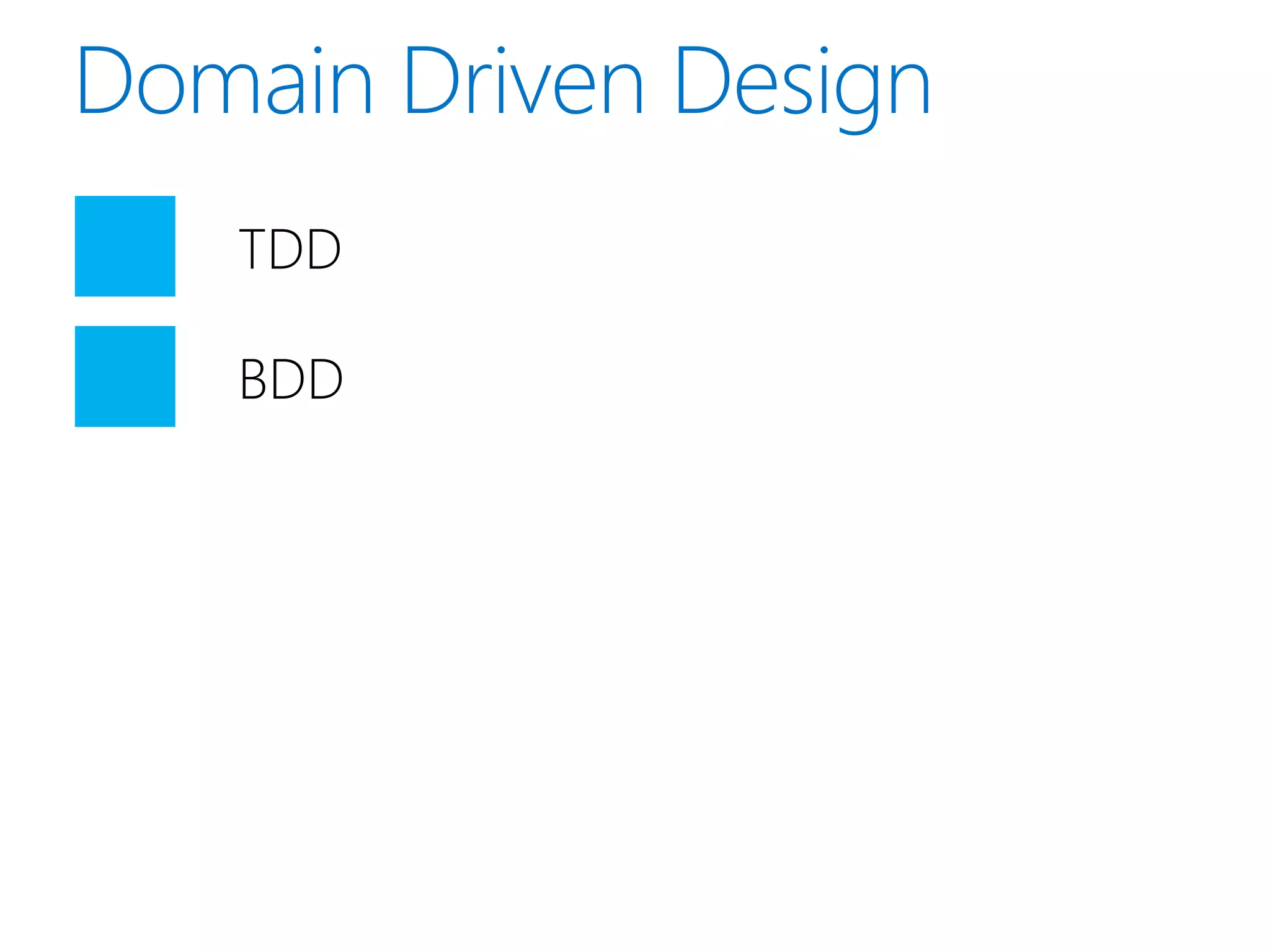

28. TDD
BDD

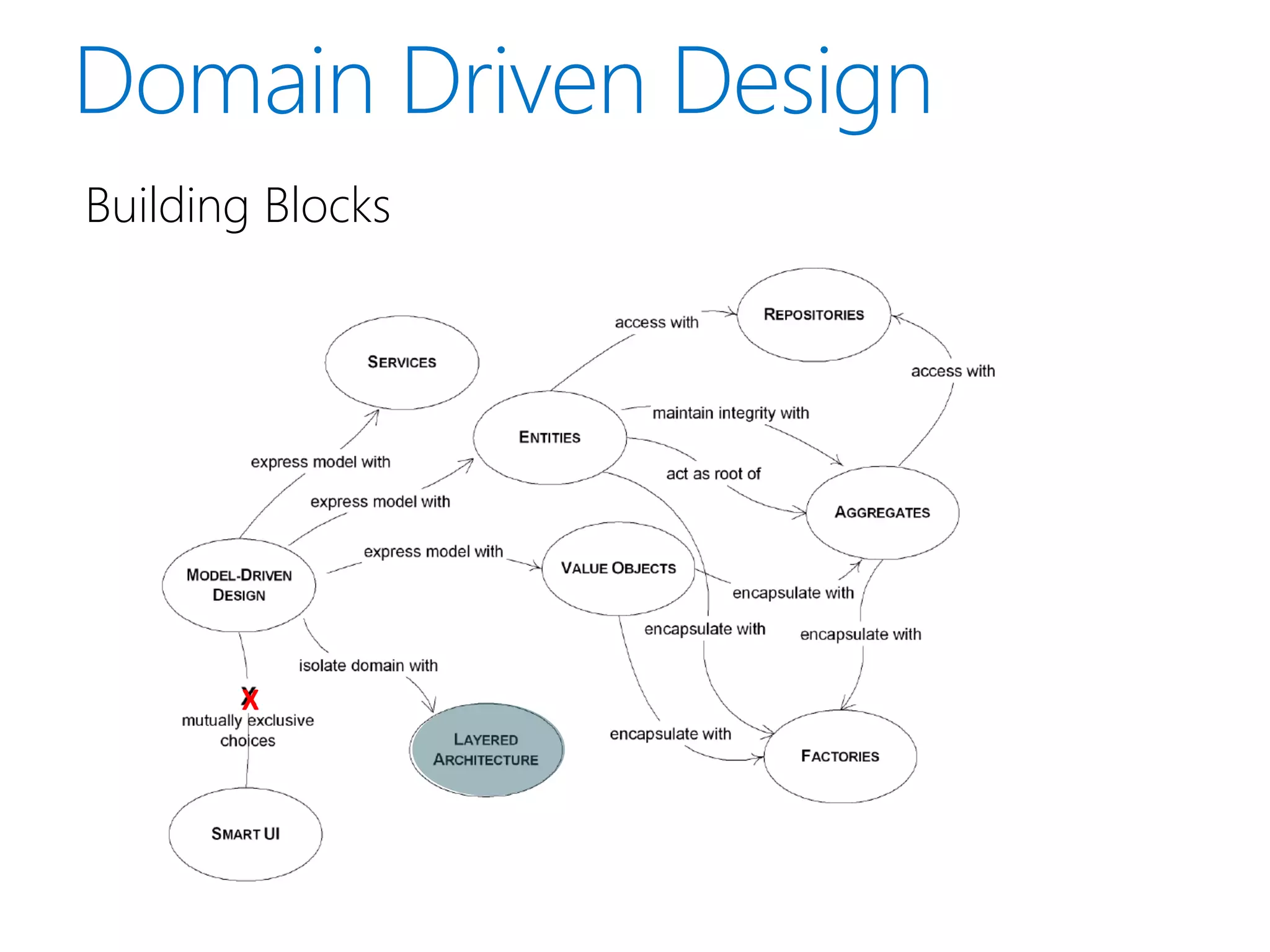

29. Building Blocks
X

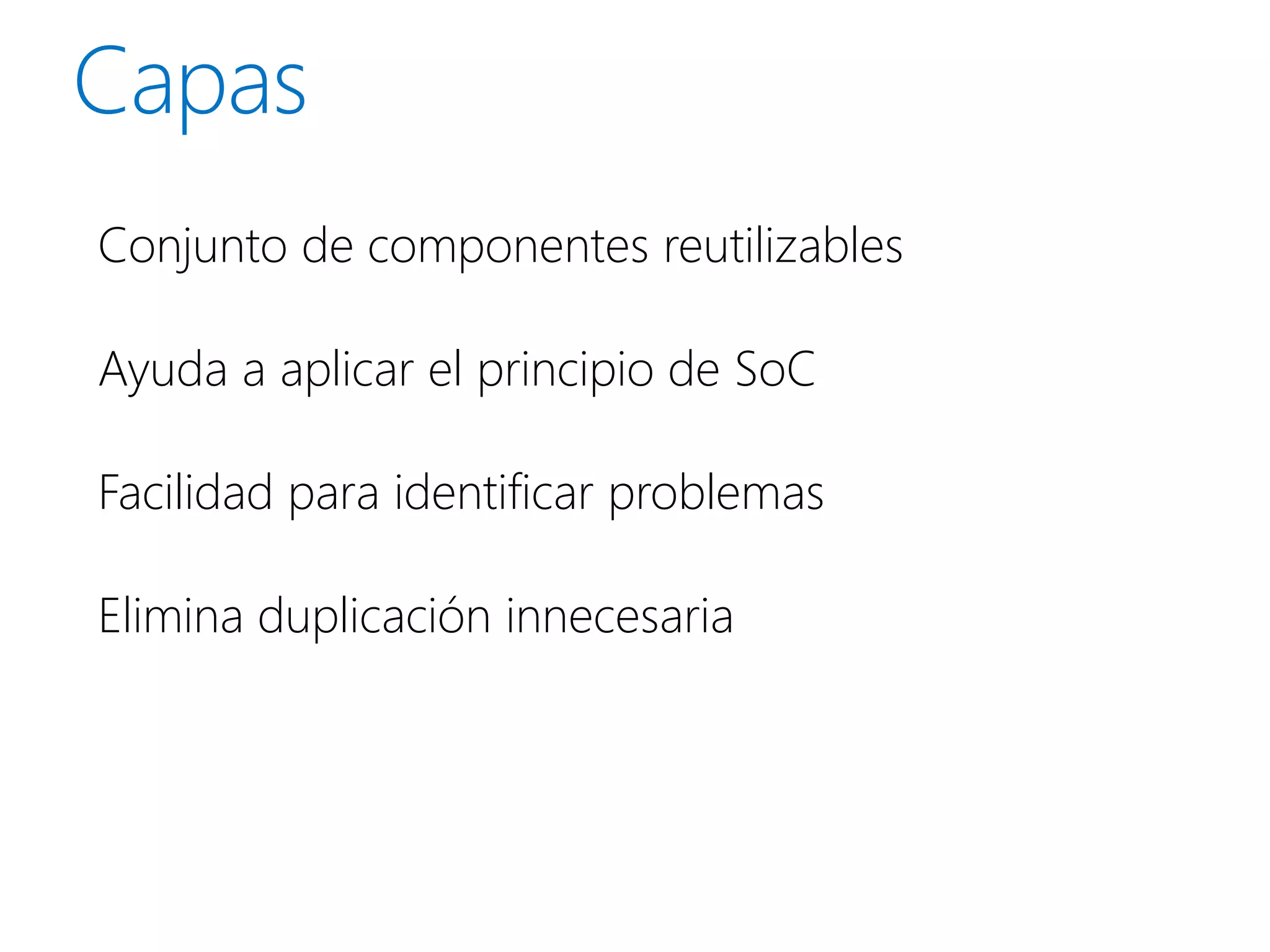

30. Conjunto de componentes reutilizables
Ayuda a aplicar el principio de SoC
Facilidad para identificar problemas
Elimina duplicación innecesaria

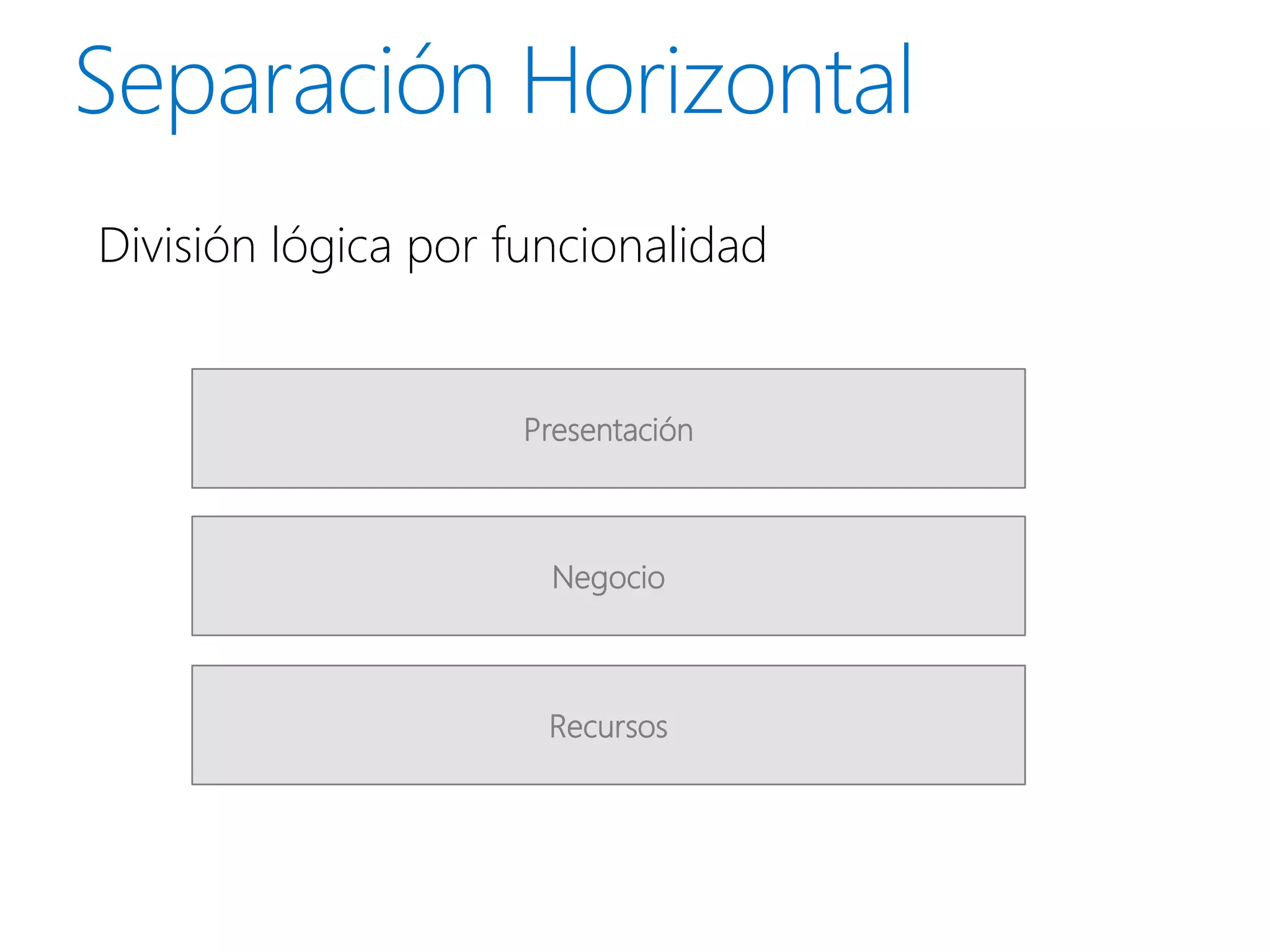

31. División lógica por funcionalidad
Presentación
Negocio
Recursos

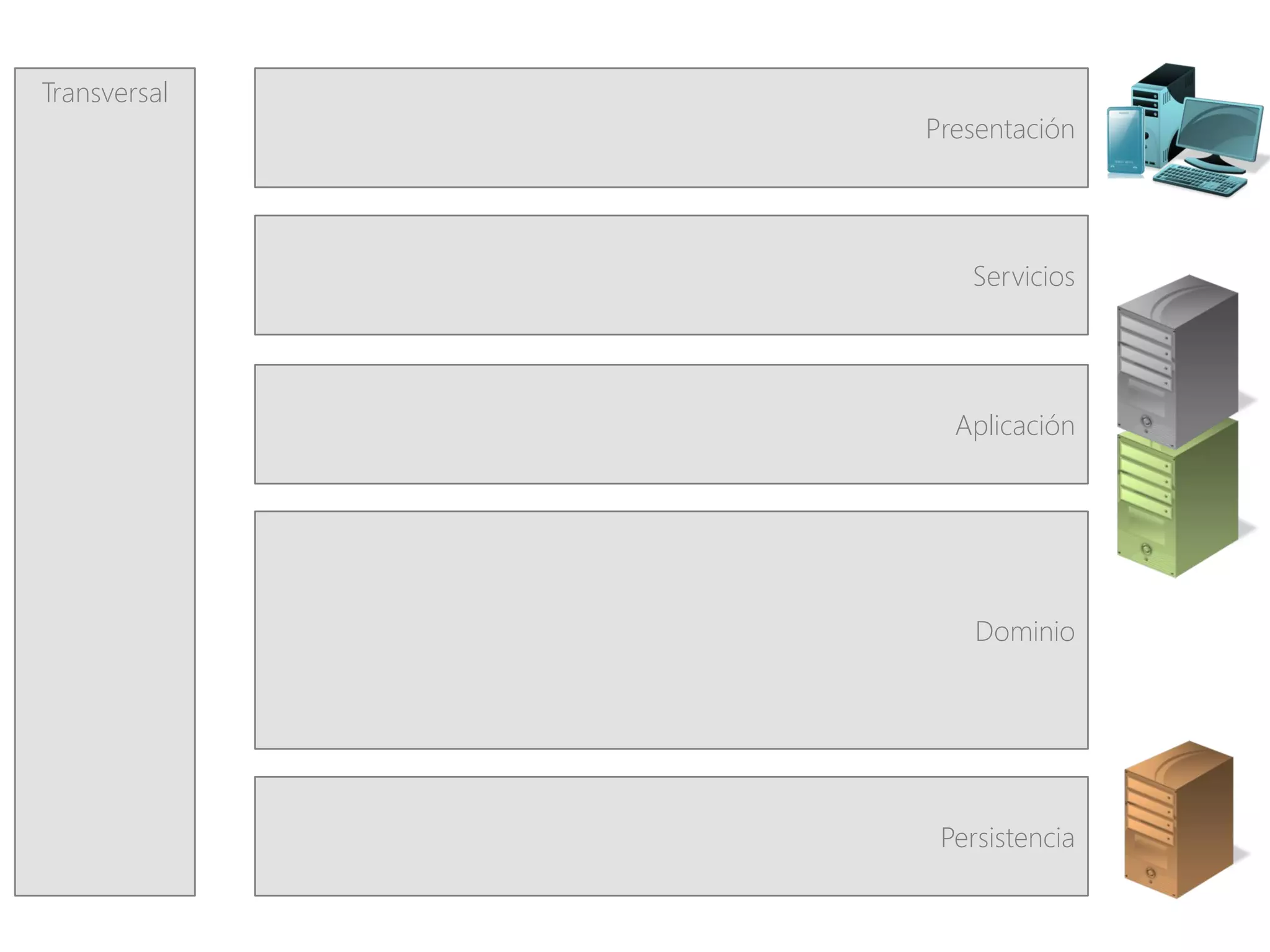

32. Transversal
Presentación
Servicios
Aplicación
Dominio
Persistencia

33. Transversal
- Interfaz de Usuario
- MVC / MVP / MVVM Presentación
- Capa de Servicios Distribuidos
- Fachada de nuestra lógica Servicios
- REST / SOAP
- Aspectos
Horizontales
- Coordina actividades de la Aplicación
- Impactan en - No incluye lógica de Negocio Aplicación
toda la App. - Coordina servicios de la capa de nivel inferior
- Favorece la
reutilización
- DI / AOP
- Implementa la funcionalidad principal de nuestro Sistema
- Es quien cuenta con las Entidades de nuestro Negocio
- Recordar que las operaciones nacen del modelo Ubicuo Dominio
- Totalmente aislado de los componentes de Infraestructura
- Centraliza el acceso a los datos
- Desacopla la tecnología utilizada Persistencia
- DAOs / Repositorios / ORM / DataMapper / ActiveRecord

34. Transversal
- Interfaz de Usuario
- MVC / MVP / MVVM Presentación
- Capa de Servicios Distribuidos
- Fachada de nuestra lógica Servicios
- REST / SOAP
- Aspectos
Horizontales
- Coordina actividades de la Aplicación
- Impactan en - No incluye lógica de Negocio Aplicación
toda la App. - Coordina servicios de la capa de nivel inferior
- Favorece la
reutilización
- DI / AOP
- Implementa la funcionalidad principal de nuestro Sistema
- Es quien cuenta con las Entidades de nuestro Negocio
- Recordar que las operaciones nacen del modelo Ubicuo Dominio
- Totalmente aislado de los componentes de Infraestructura
- Centraliza el acceso a los datos
- Desacopla la tecnología utilizada Persistencia
- DAOs / Repositorios / ORM / DataMapper / ActiveRecord

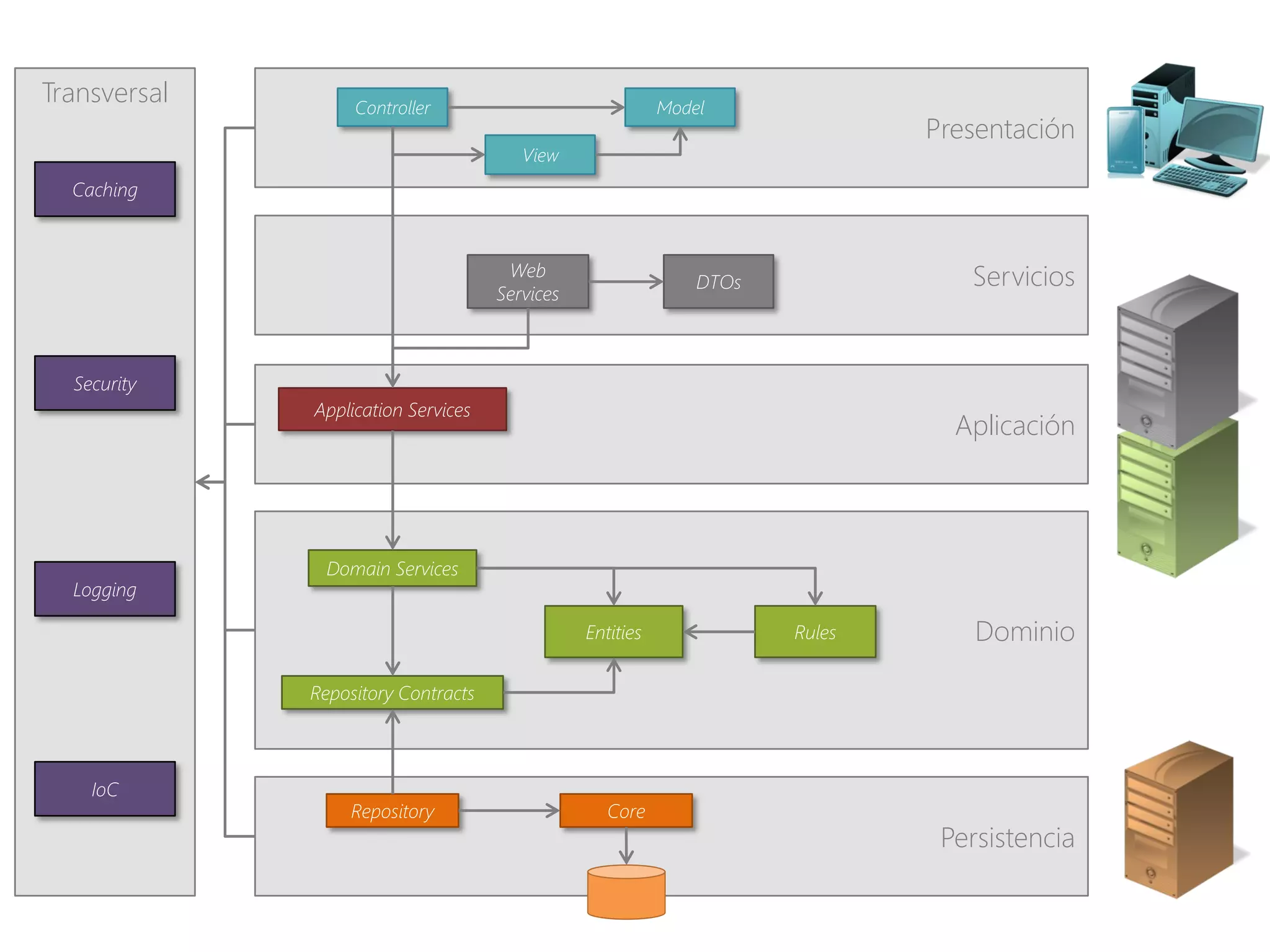

35. Transversal Controller Model
Presentación
View
Caching
Web
DTOs Servicios
Services
Security
Application Services
Aplicación
Domain Services
Logging
Entities Rules Dominio
Repository Contracts
IoC
Repository Core
Persistencia

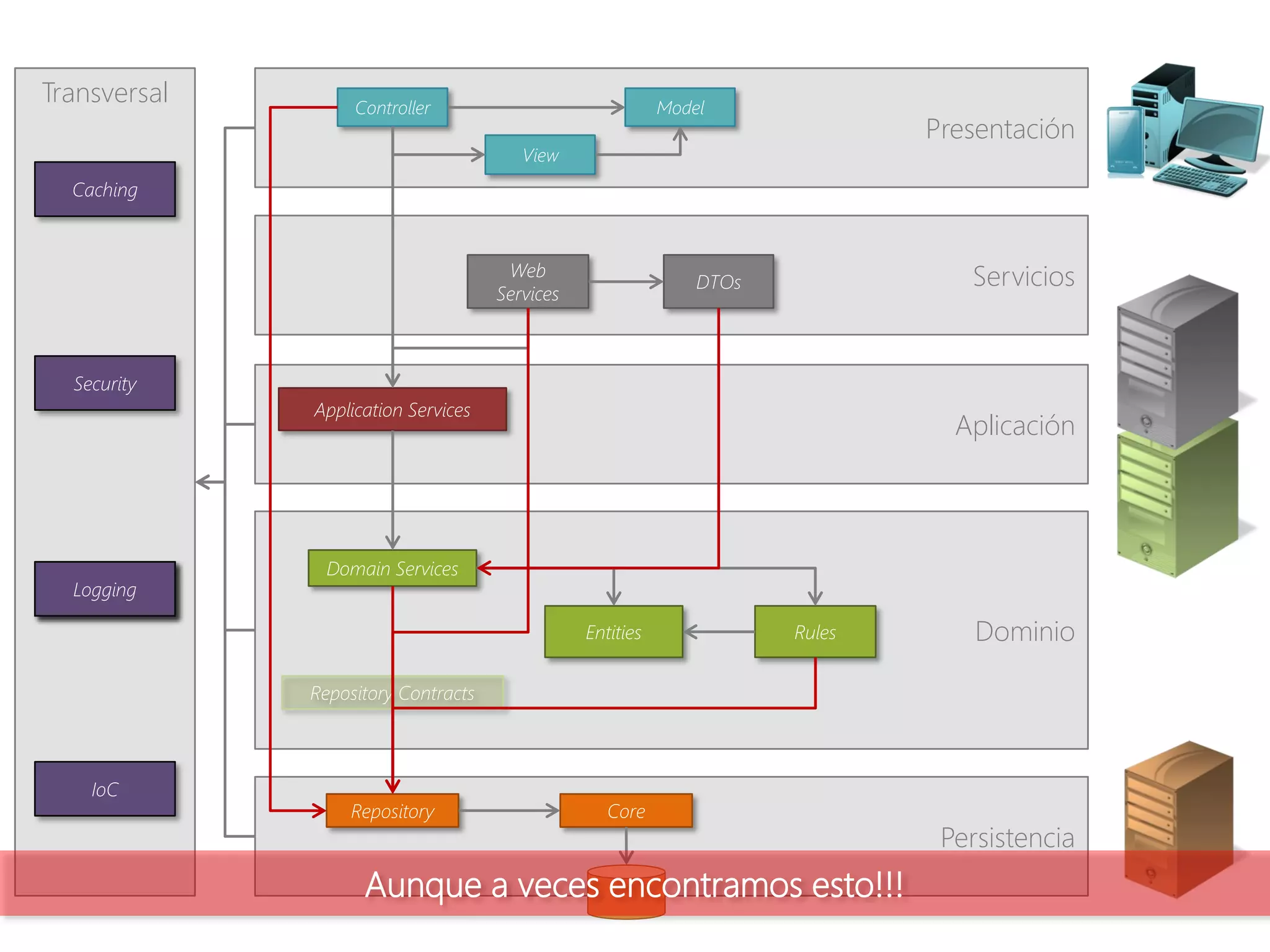

36. Transversal Controller Model
Presentación
View
Caching
Web
DTOs Servicios
Services
Security
Application Services
Aplicación
Domain Services
Logging
Entities Rules Dominio
Repository Contracts
IoC
Repository Core
Persistencia
Aunque a veces encontramos esto!!!

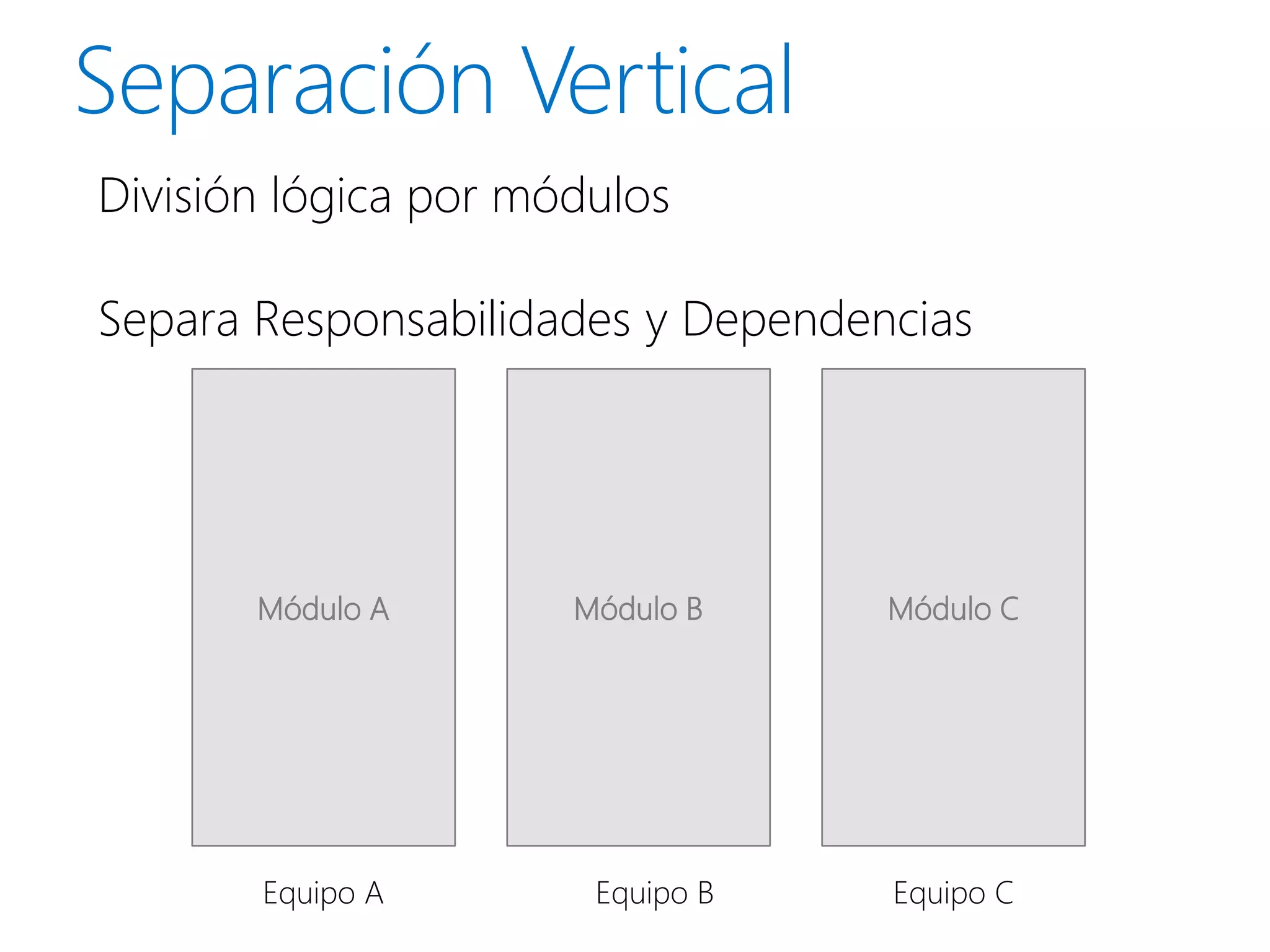

37. División lógica por módulos
Separa Responsabilidades y Dependencias
Módulo A Módulo B Módulo C
Equipo A Equipo B Equipo C

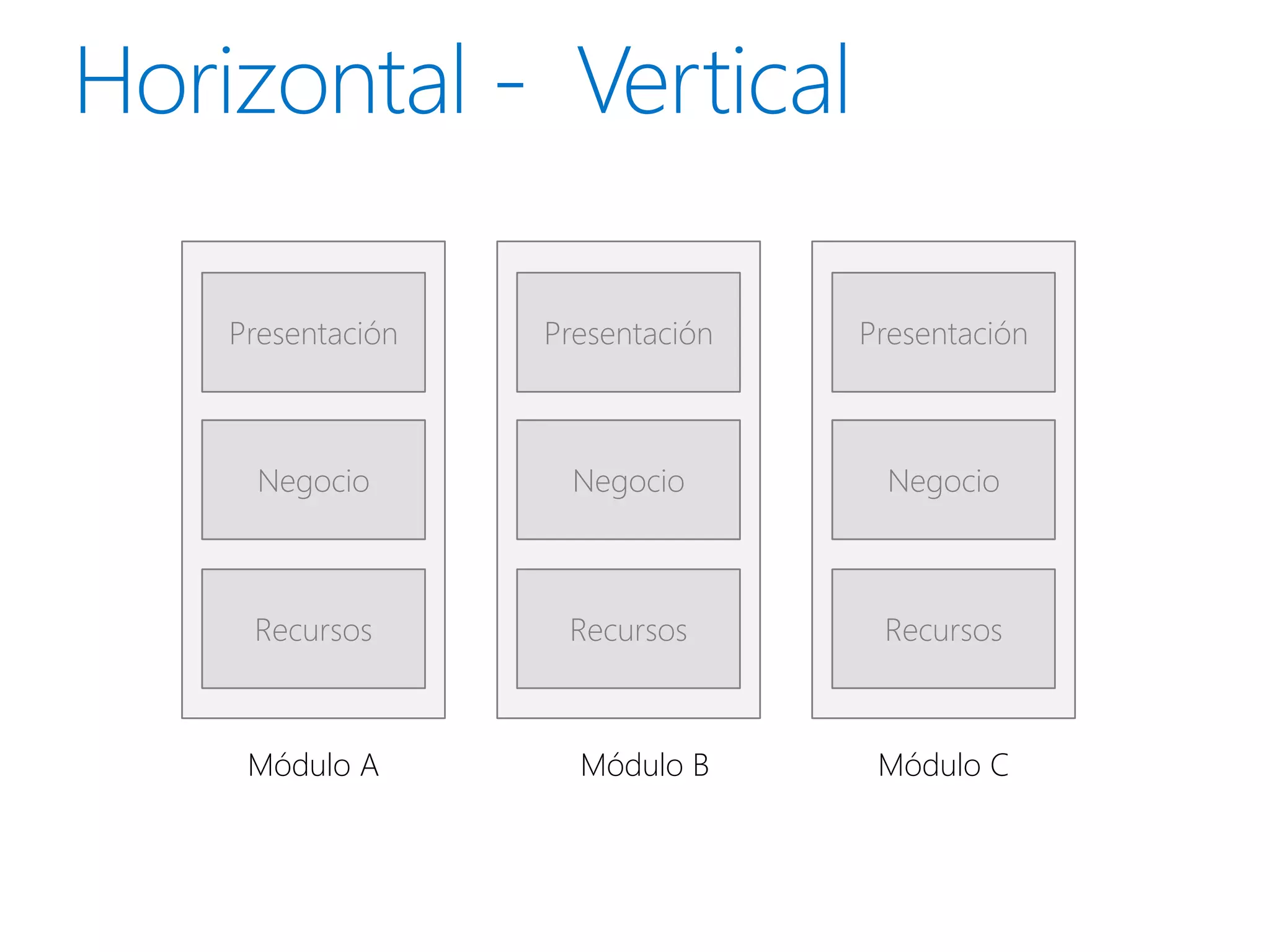

38. Presentación Presentación Presentación
Negocio Negocio Negocio
Recursos Recursos Recursos
Módulo A Módulo B Módulo C

39. Transversal
Presentación
Negocio
Recursos

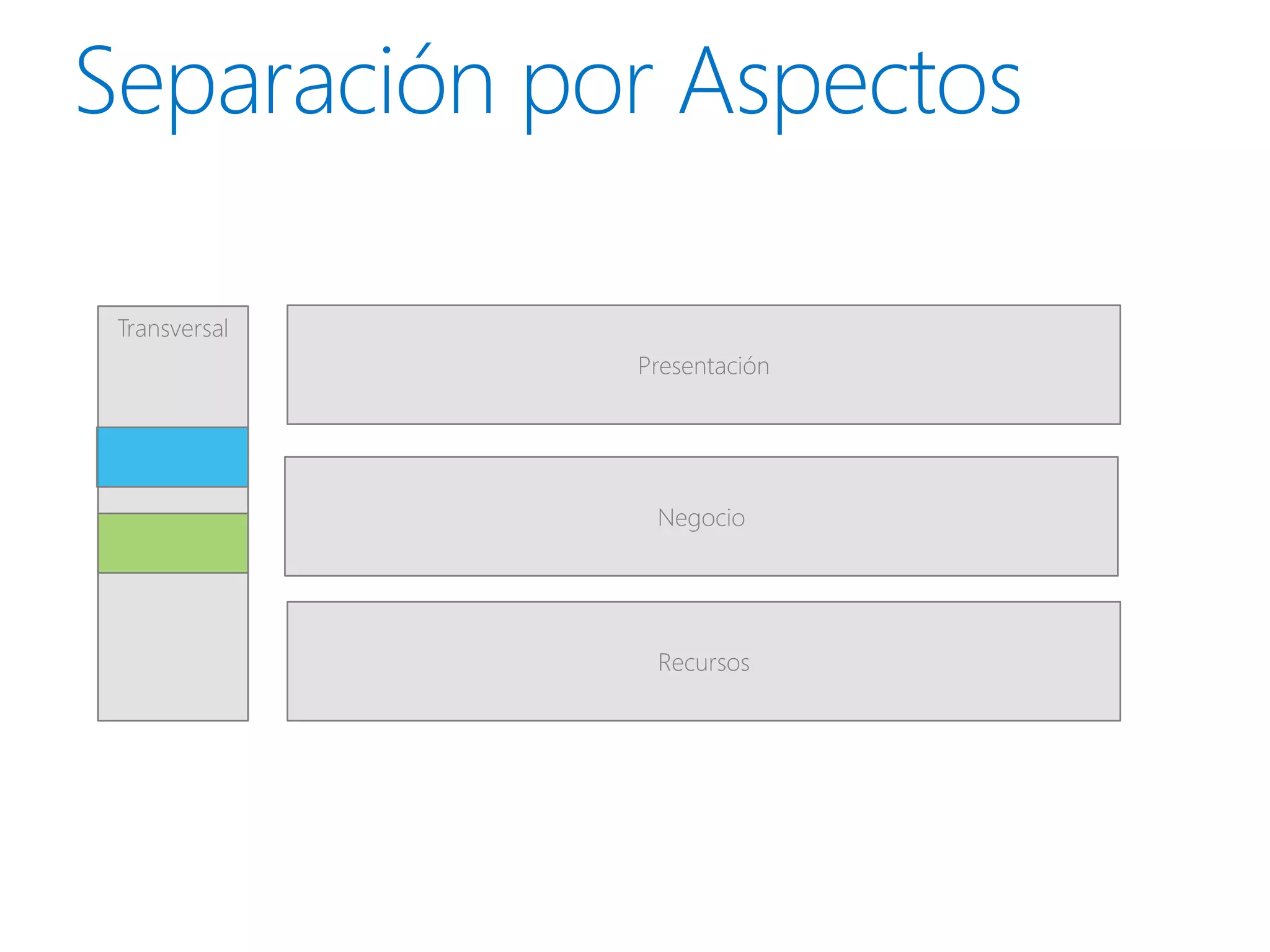

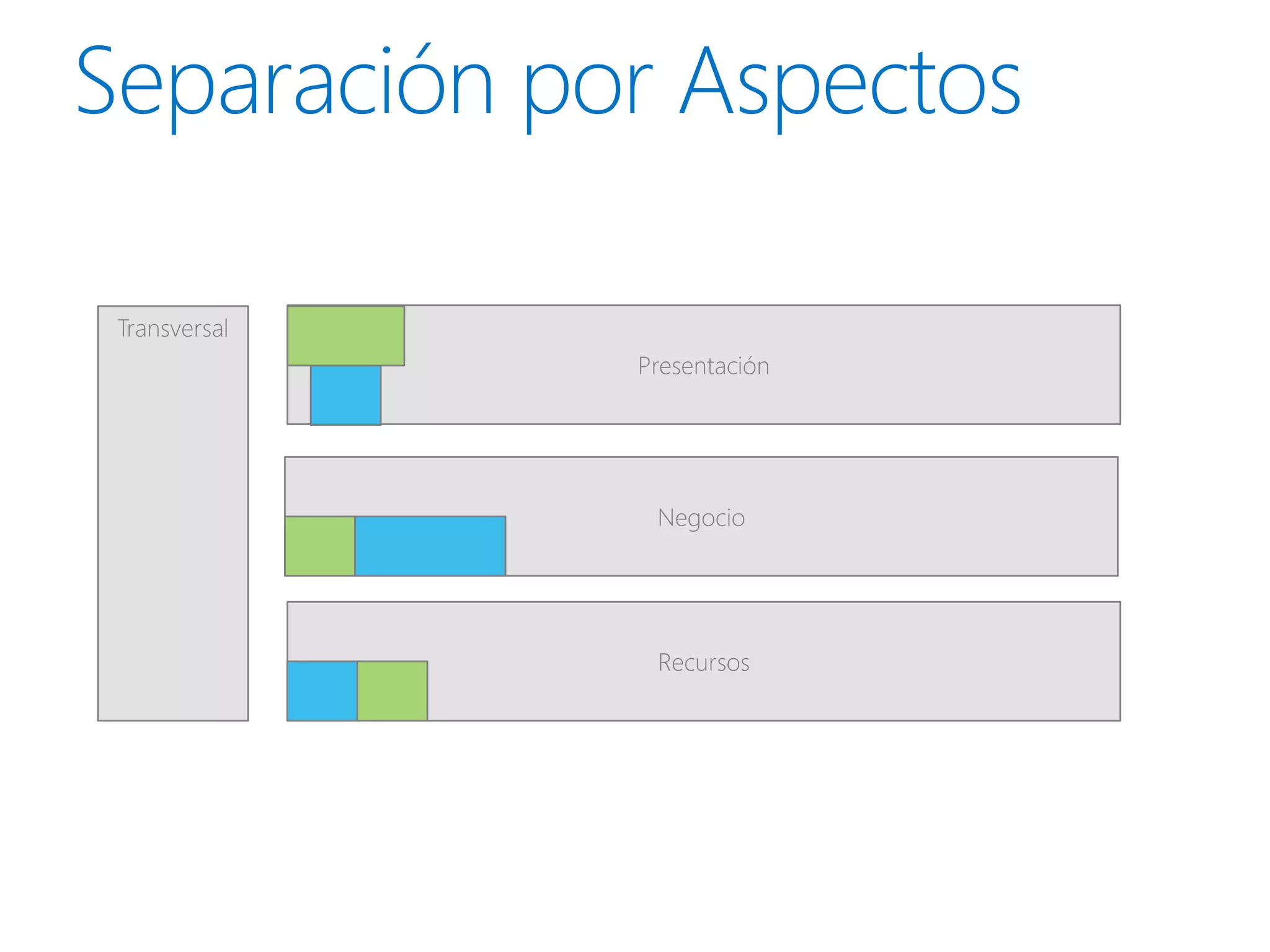

40. Transversal
Presentación
Negocio
Recursos

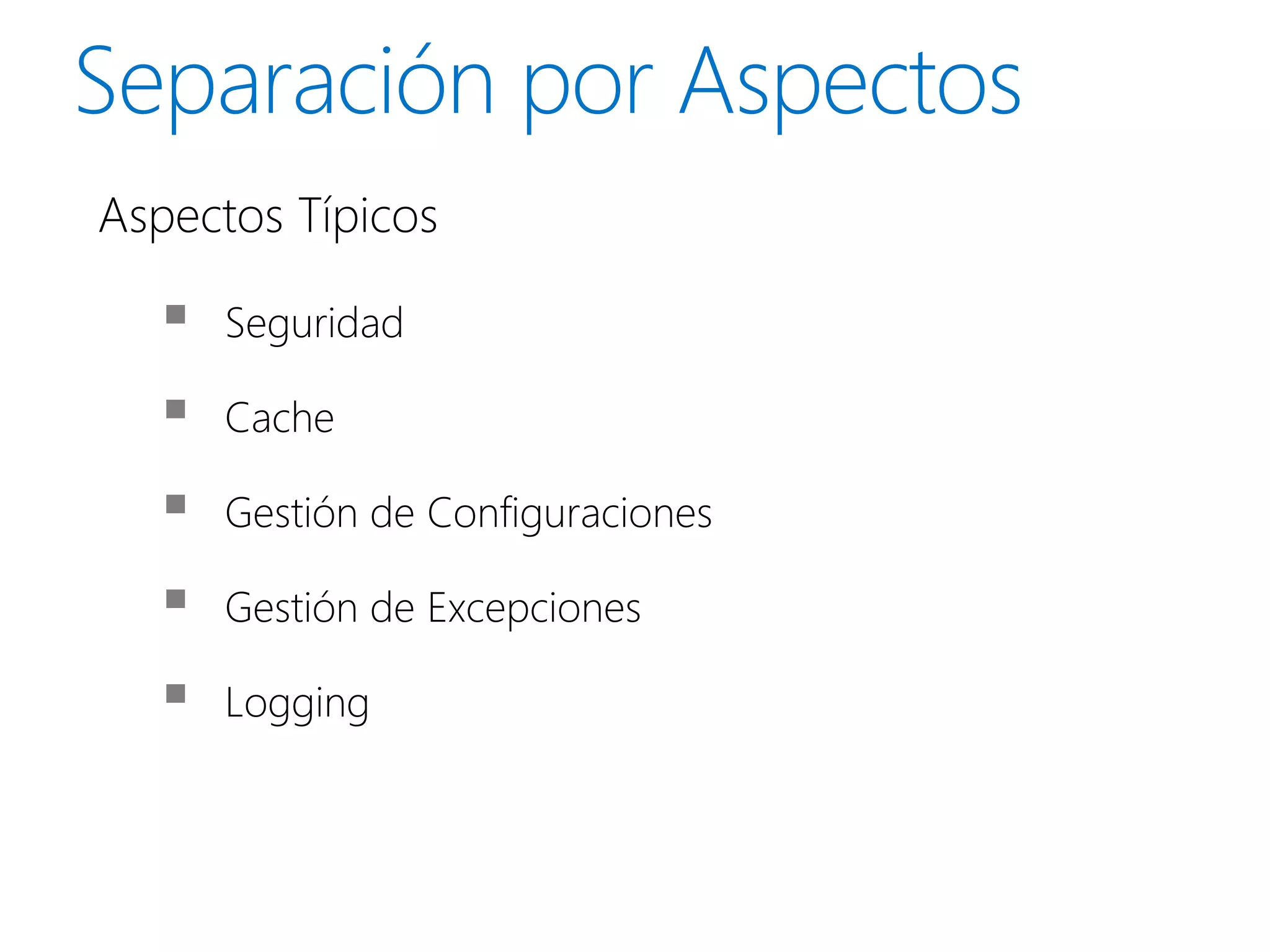

41. Aspectos Típicos
 Seguridad
 Cache
 Gestión de Configuraciones
 Gestión de Excepciones
 Logging

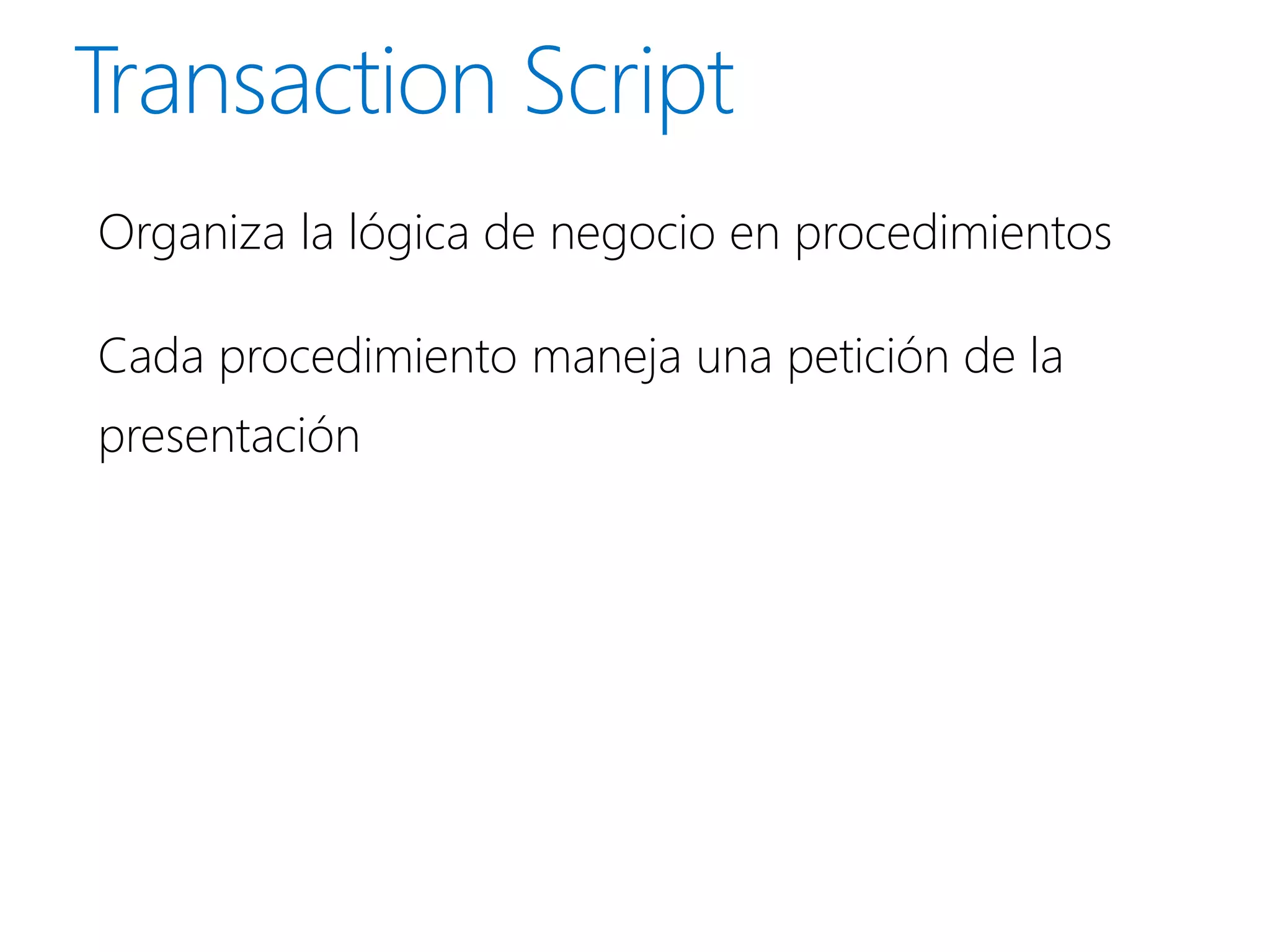

42. Organiza la lógica de negocio en procedimientos
Cada procedimiento maneja una petición de la
presentación

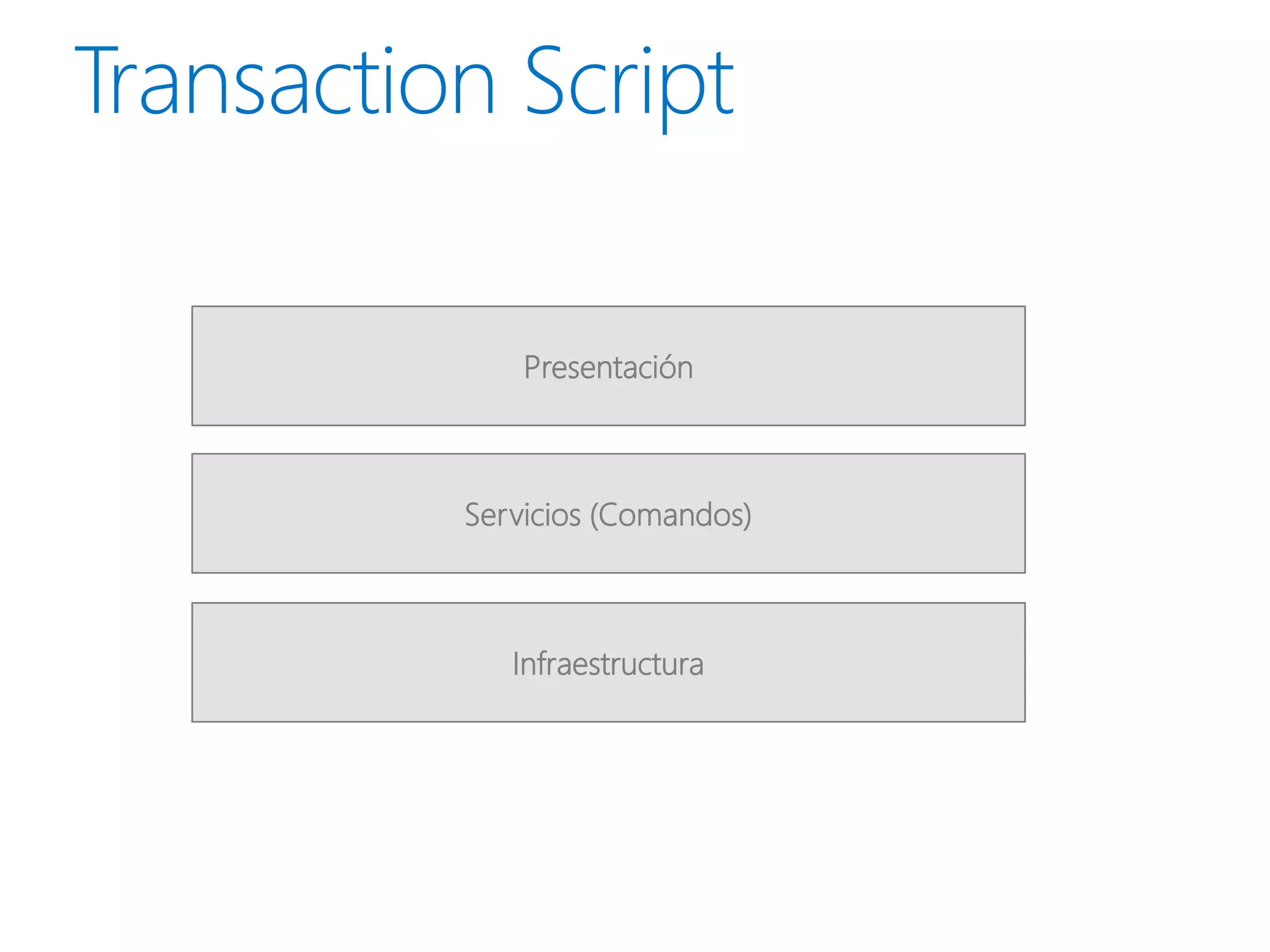

43. Presentación
Servicios (Comandos)
Infraestructura

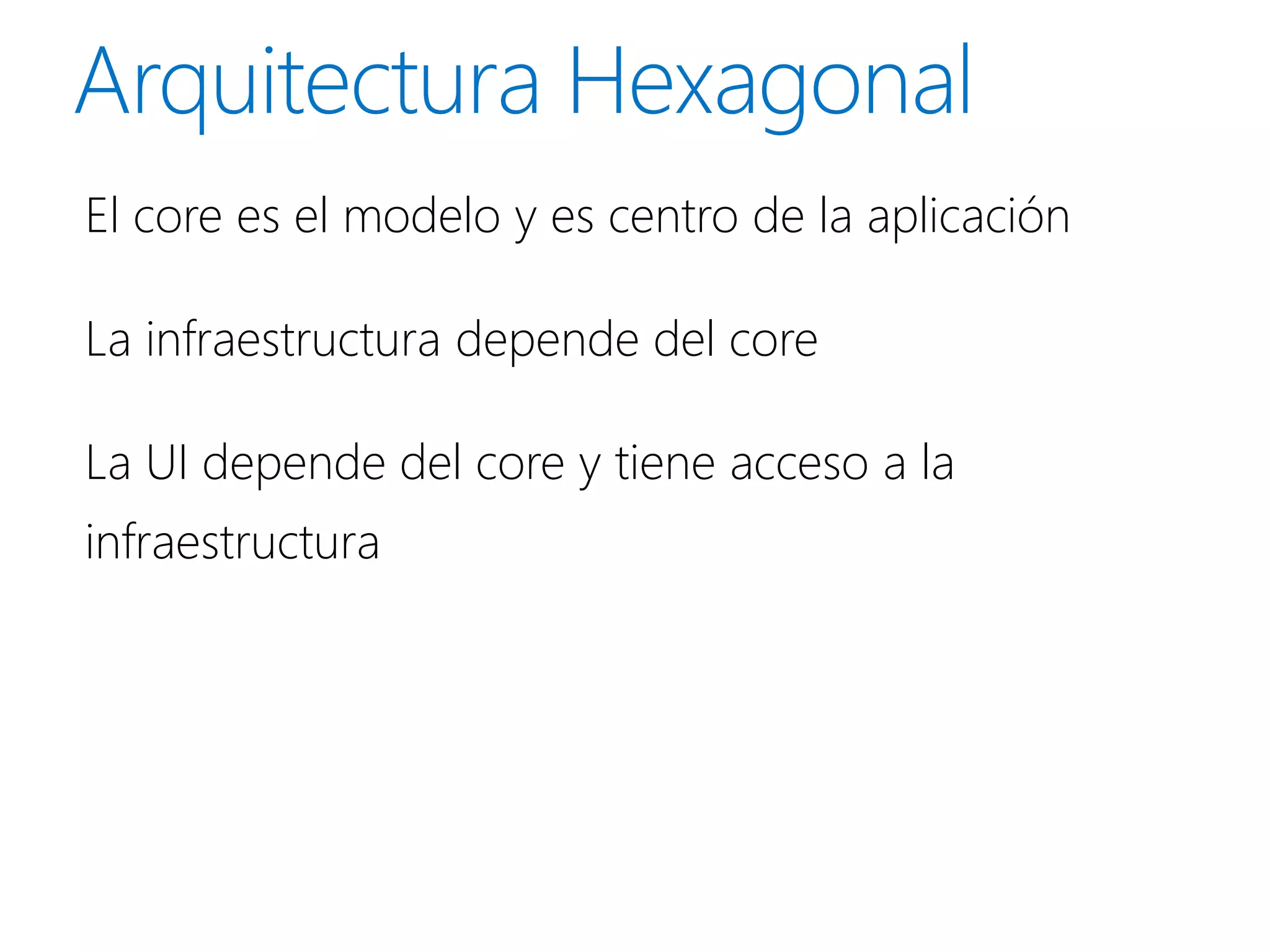

44. El core es el modelo y es centro de la aplicación
La infraestructura depende del core
La UI depende del core y tiene acceso a la
infraestructura

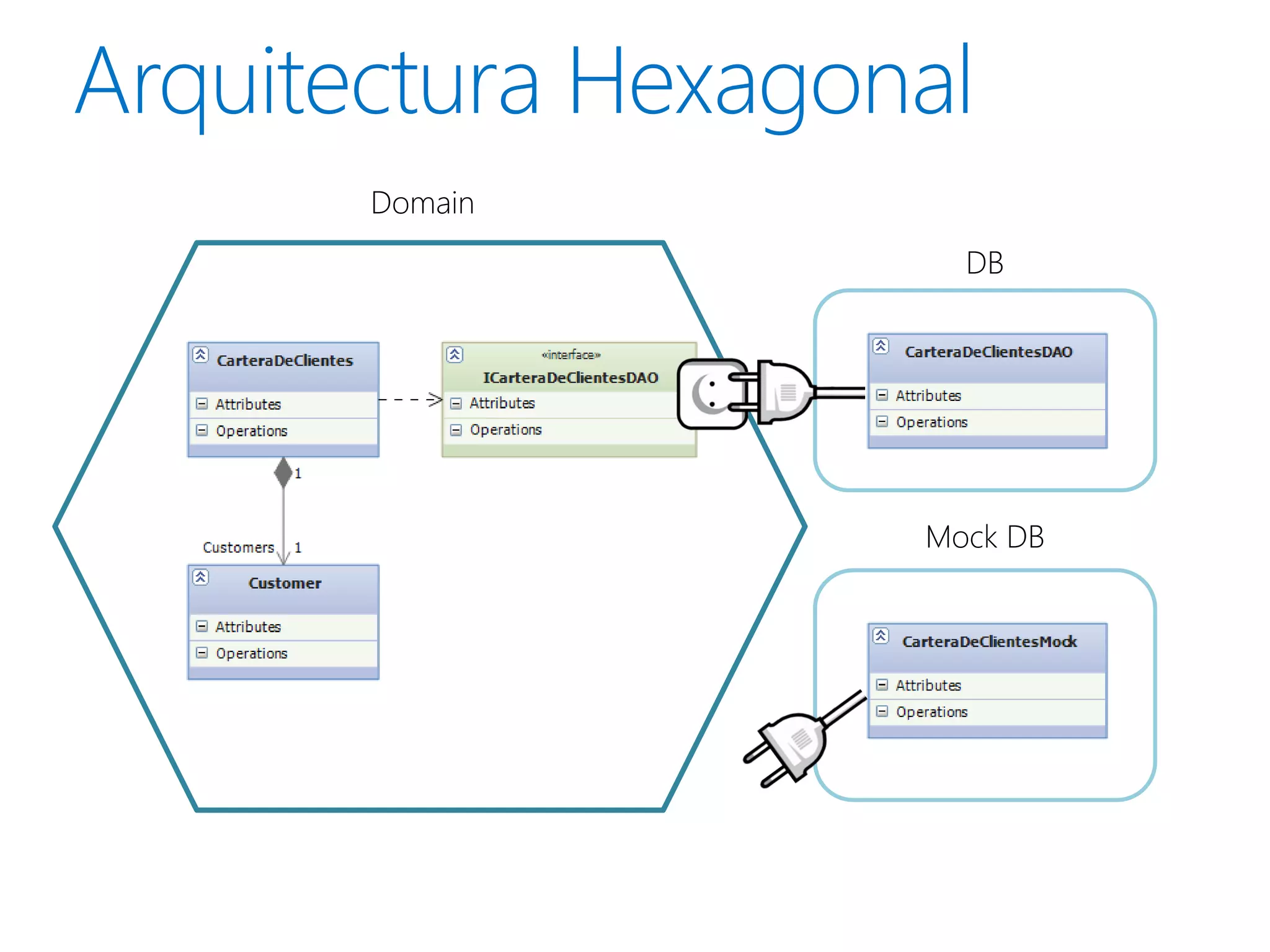

45. Domain
DB
Mock DB

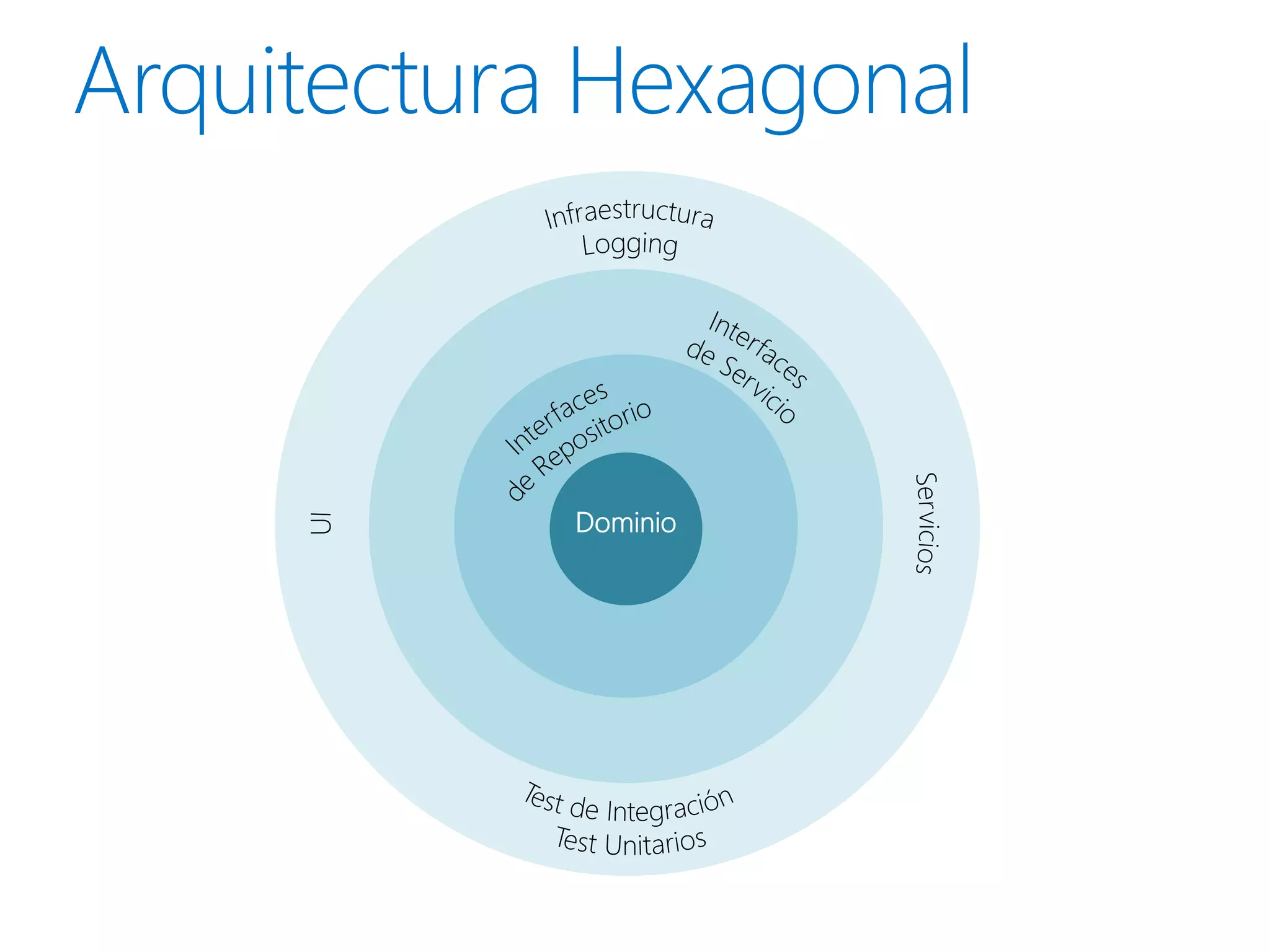

46. Dominio

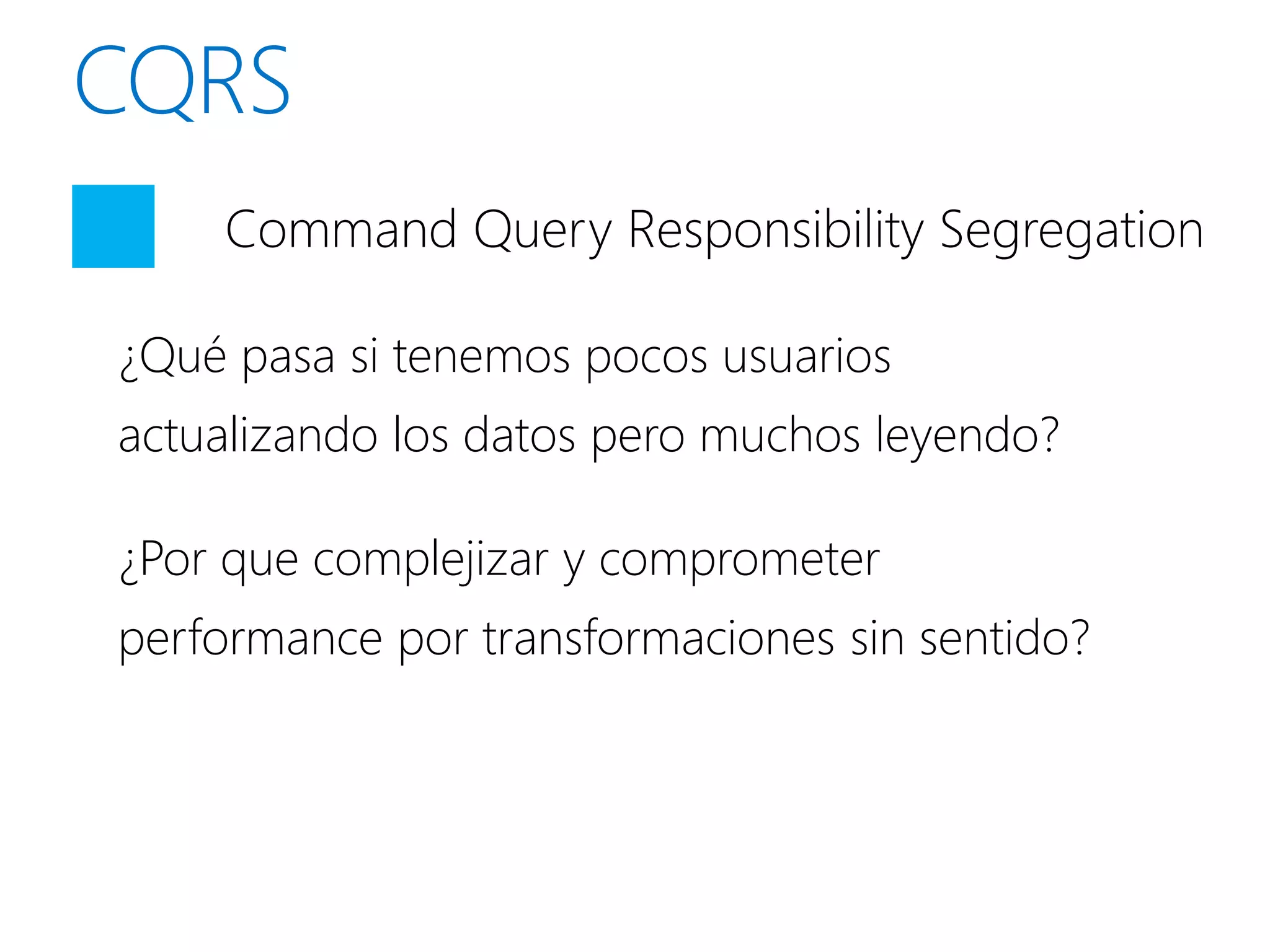

47. Command Query Responsibility Segregation
¿Qué pasa si tenemos pocos usuarios
actualizando los datos pero muchos leyendo?
¿Por que complejizar y comprometer
performance por transformaciones sin sentido?

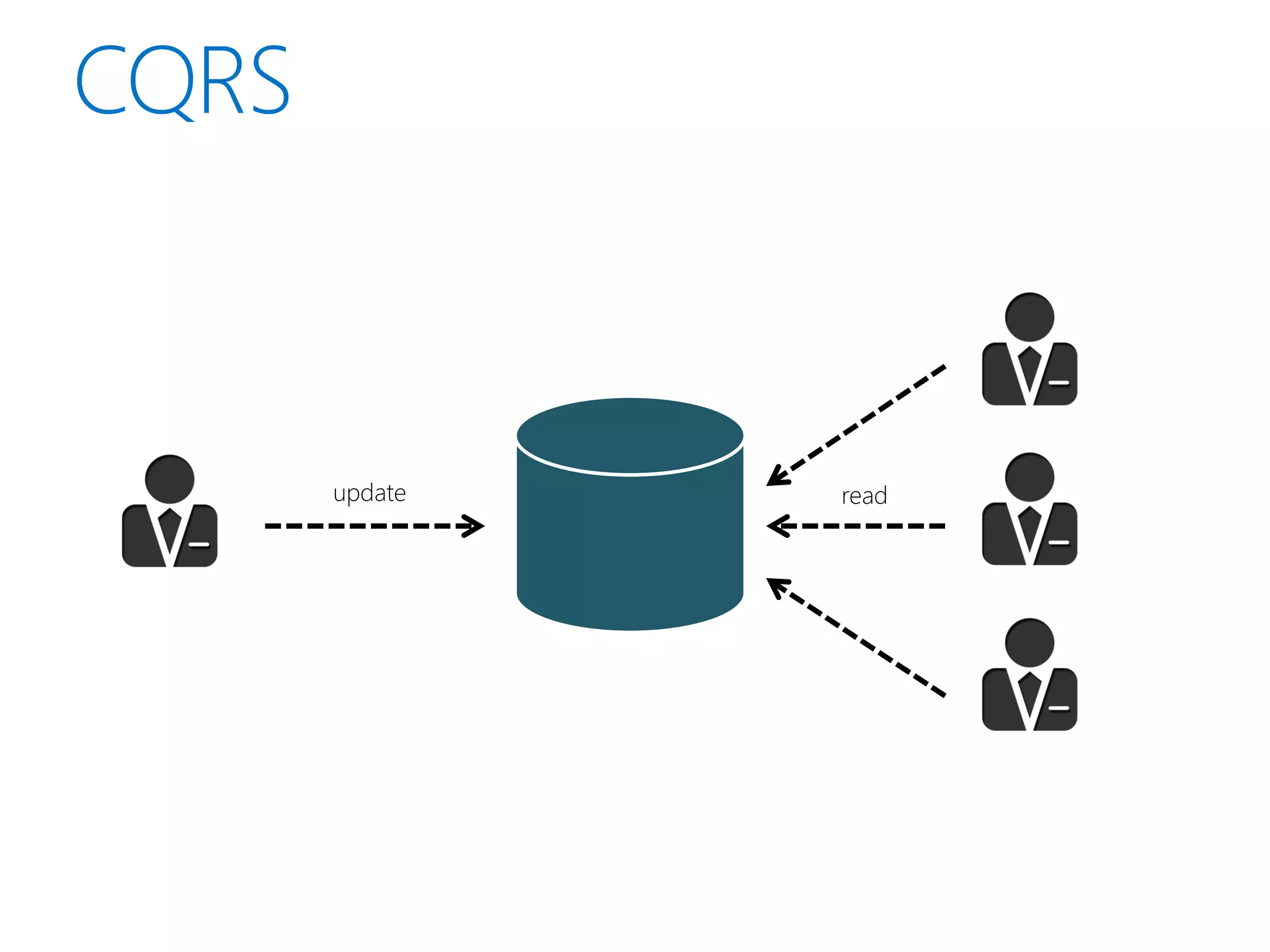

48. update read

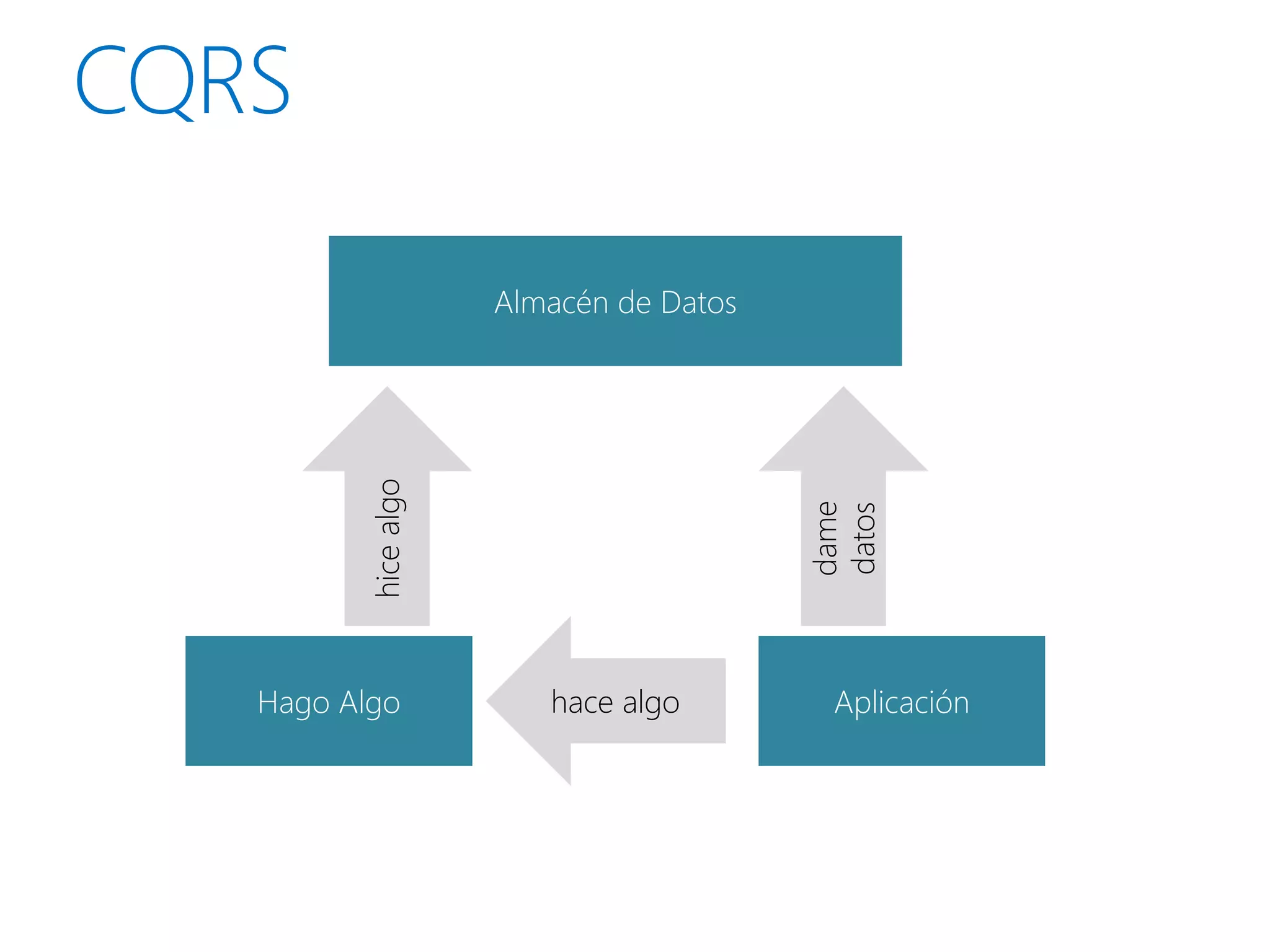

49. Almacén de Datos
hice algo
dame
datos
Hago Algo hace algo Aplicación

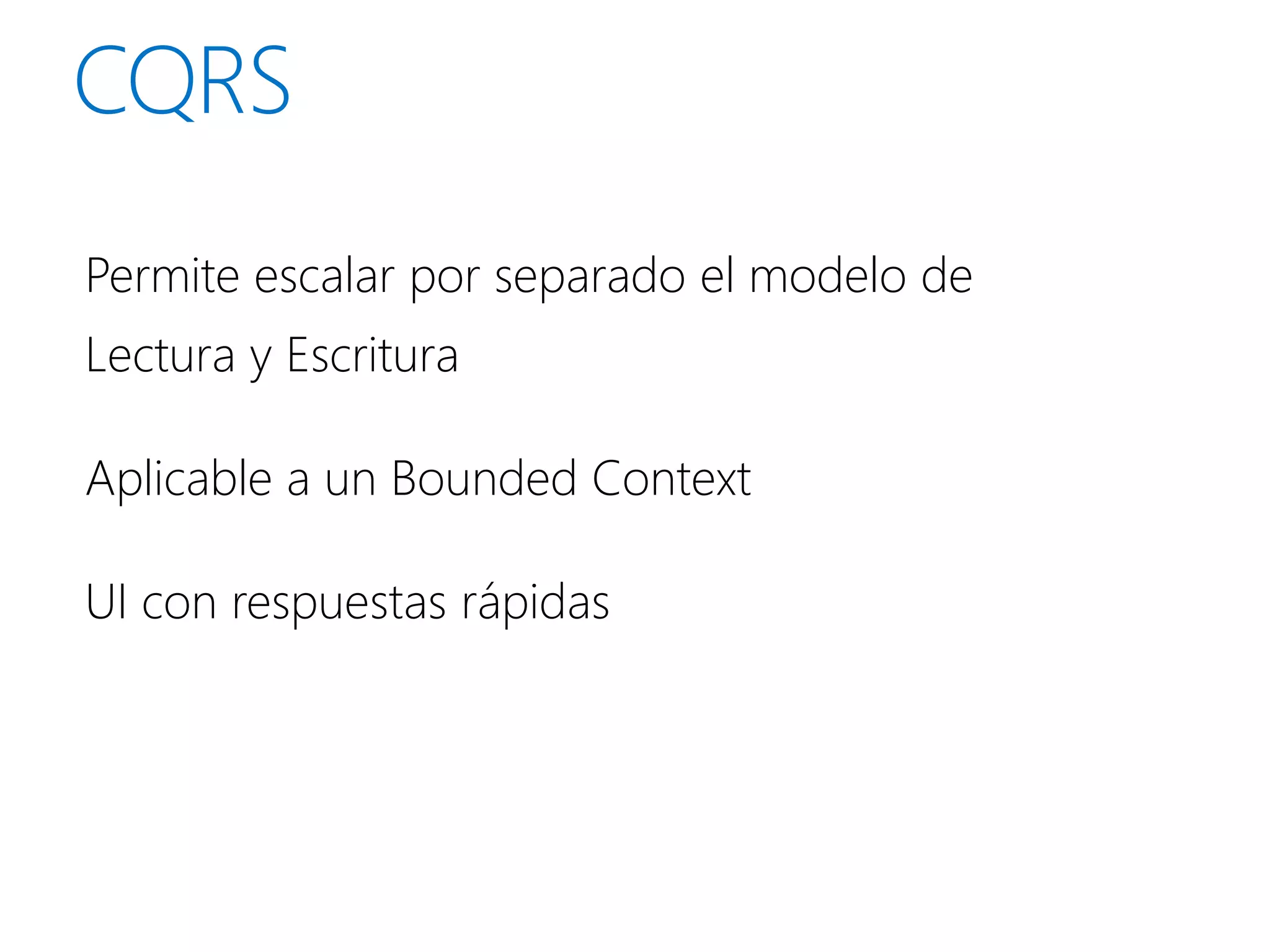

50. Permite escalar por separado el modelo de
Lectura y Escritura
Aplicable a un Bounded Context
UI con respuestas rápidas

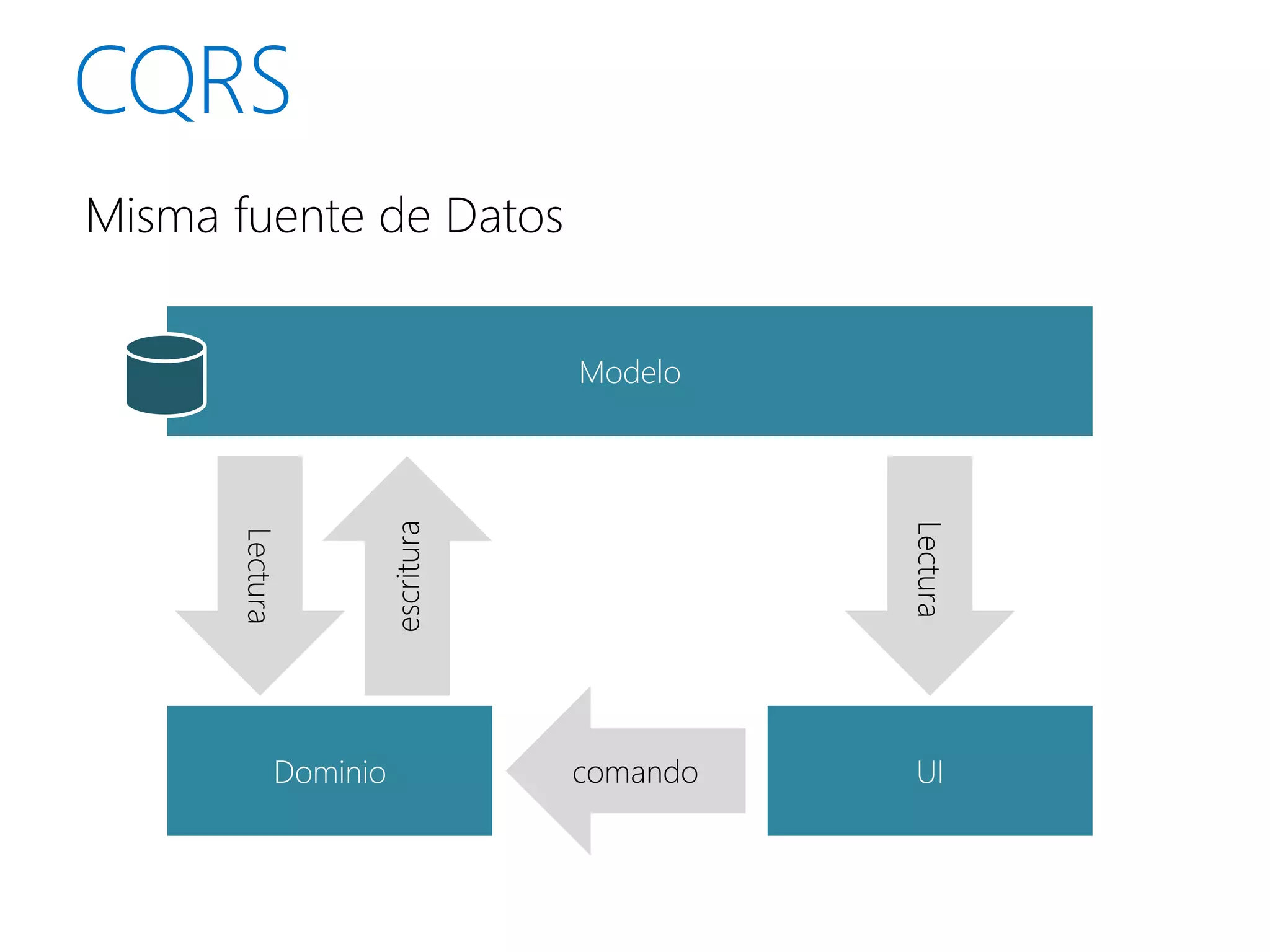

51. Misma fuente de Datos
Modelo
escritura
Lectura
Lectura
Dominio comando UI

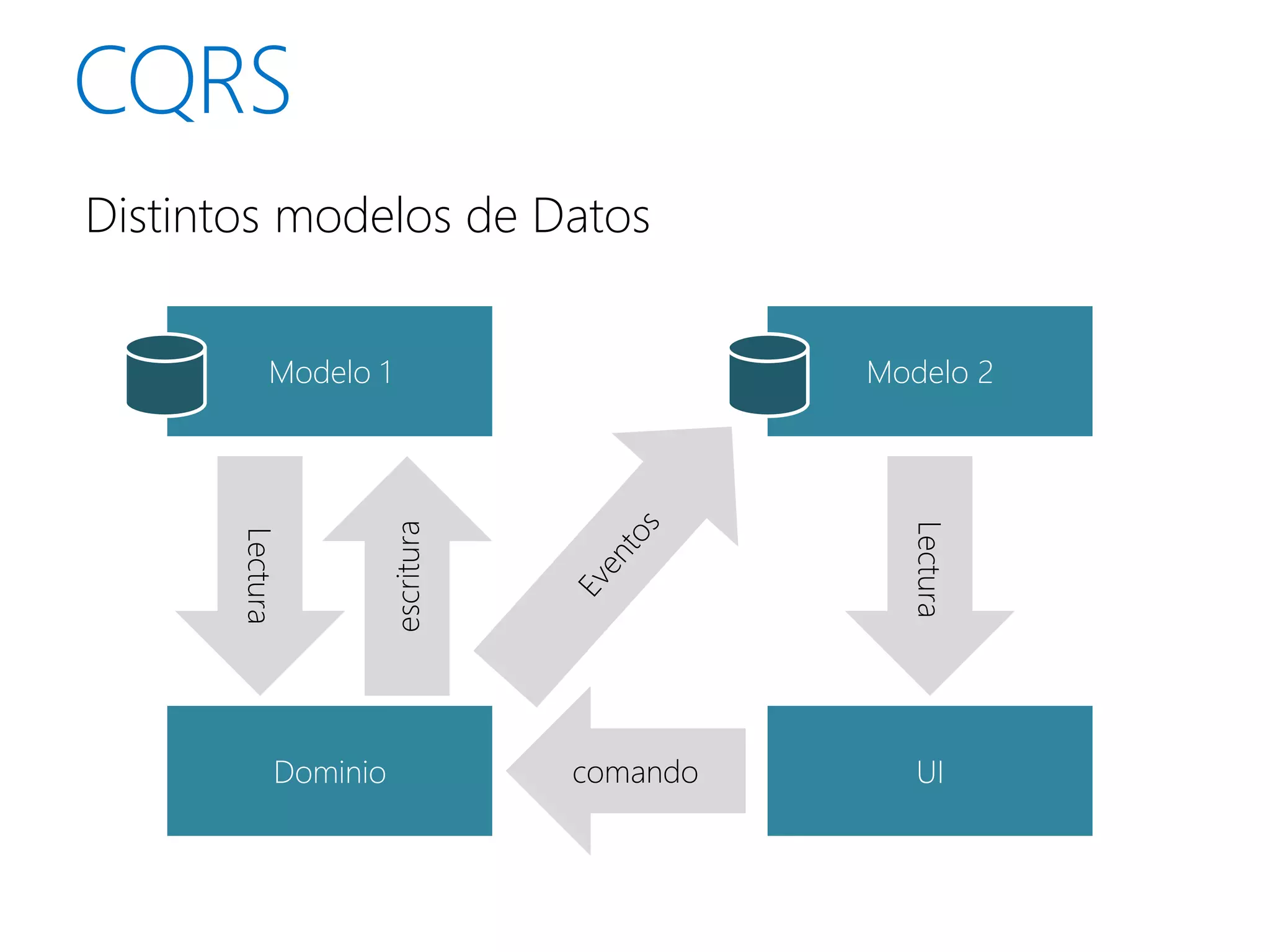

52. Distintos modelos de Datos
Modelo 1 Modelo 2
escritura
Lectura
Lectura
Dominio comando UI

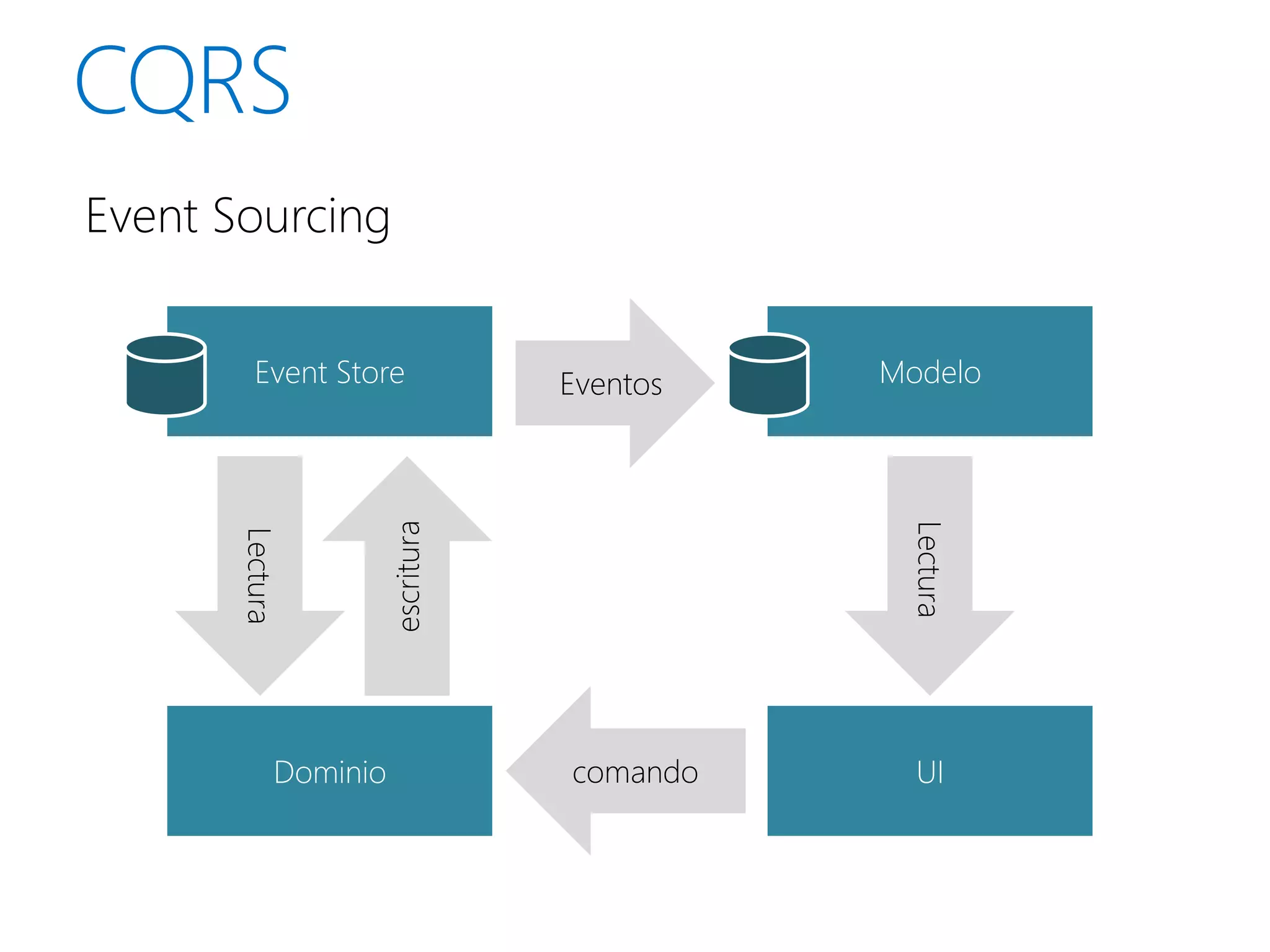

53. Event Sourcing
Event Store Eventos Modelo
escritura
Lectura
Lectura
Dominio comando UI

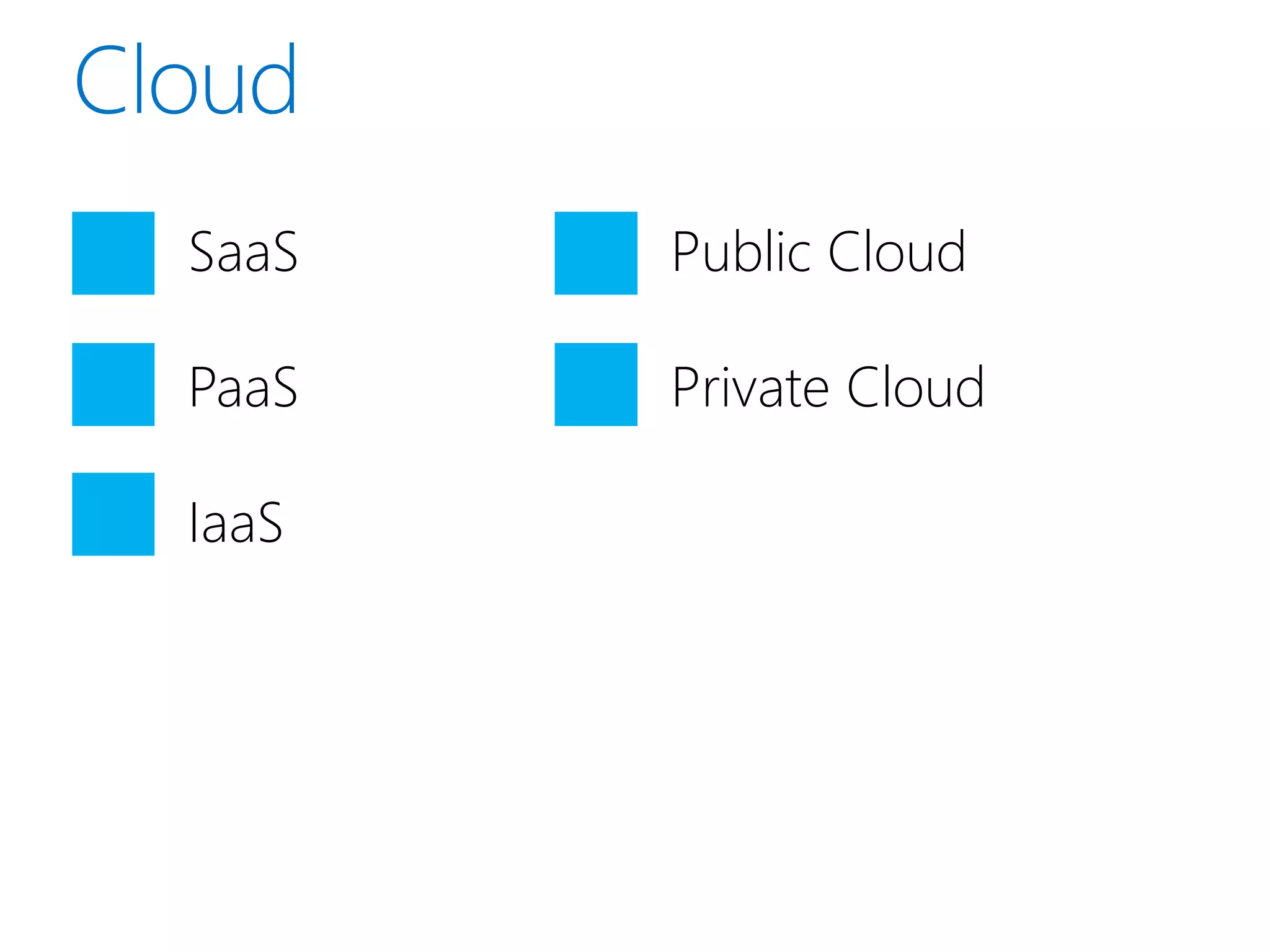

54. SaaS Public Cloud
PaaS Private Cloud
IaaS

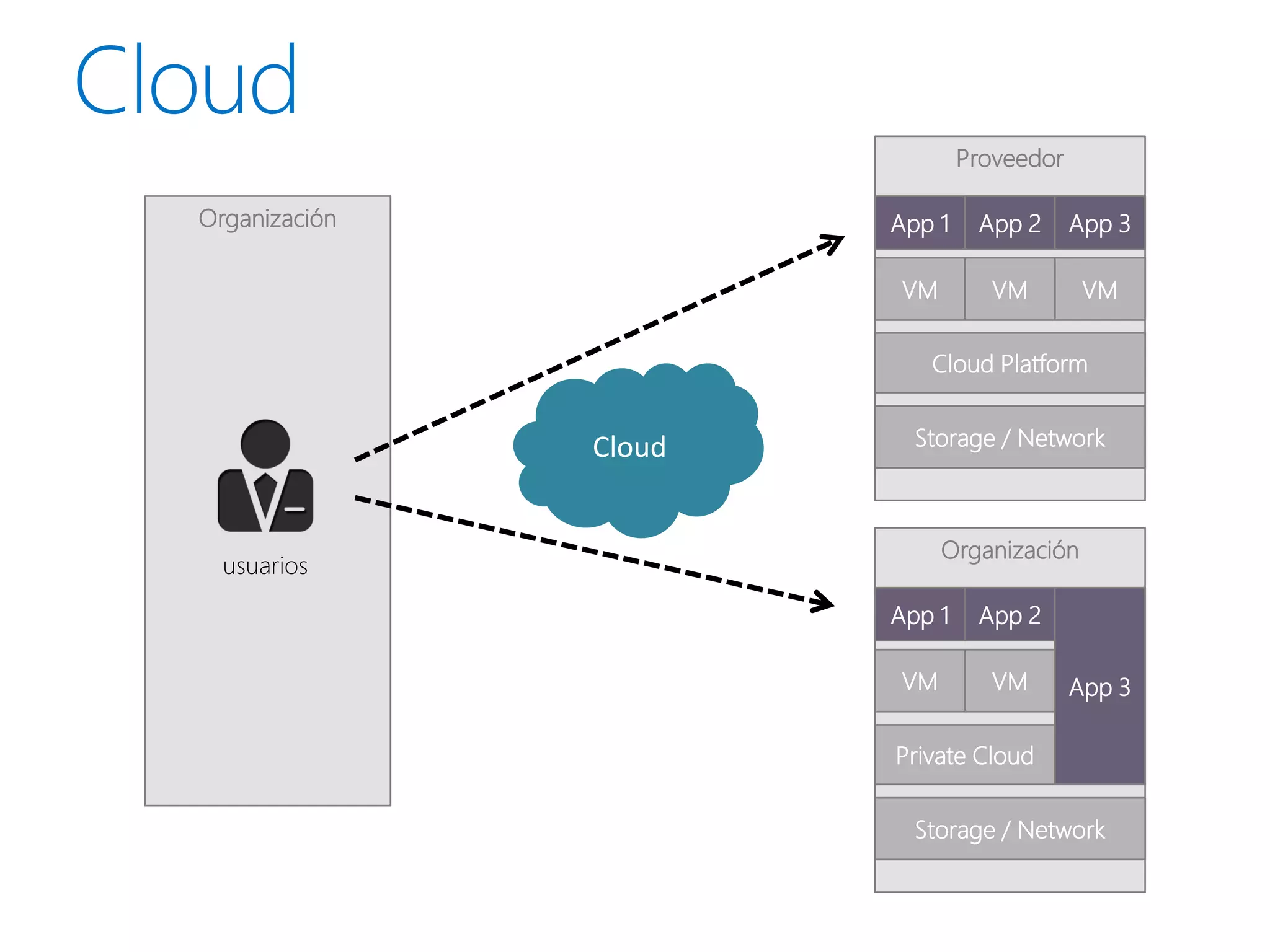

55. Proveedor
Organización App 1 App 2 App 3
VM VM VM
Cloud Platform
Cloud Storage / Network
Organización
usuarios
App 1 App 2
VM VM App 3
Private Cloud
Storage / Network

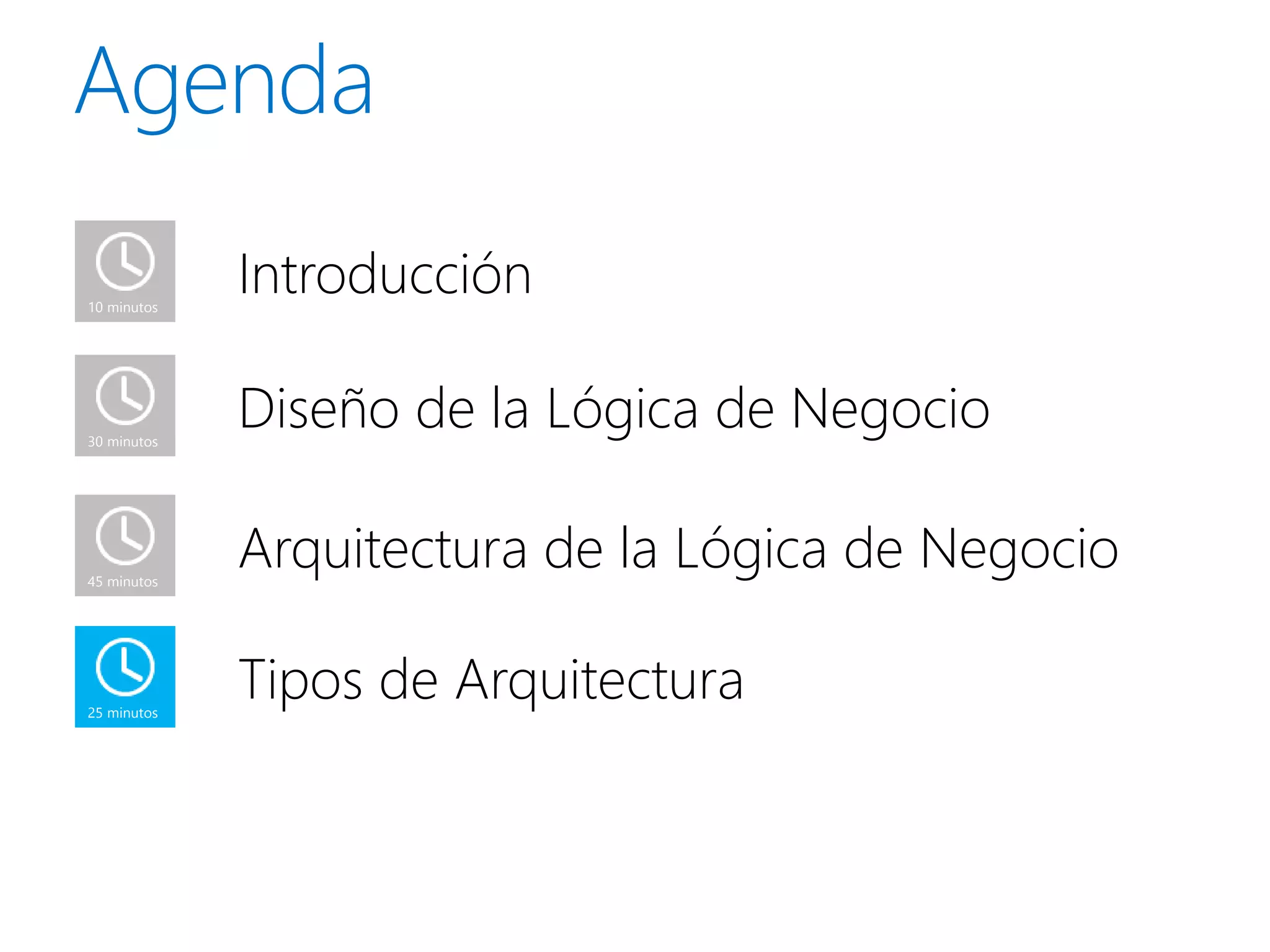

56. 10 minutos
Introducción
30 minutos
Diseño de la Lógica de Negocio
45 minutos
Arquitectura de la Lógica de Negocio
25 minutos
Tipos de Arquitectura

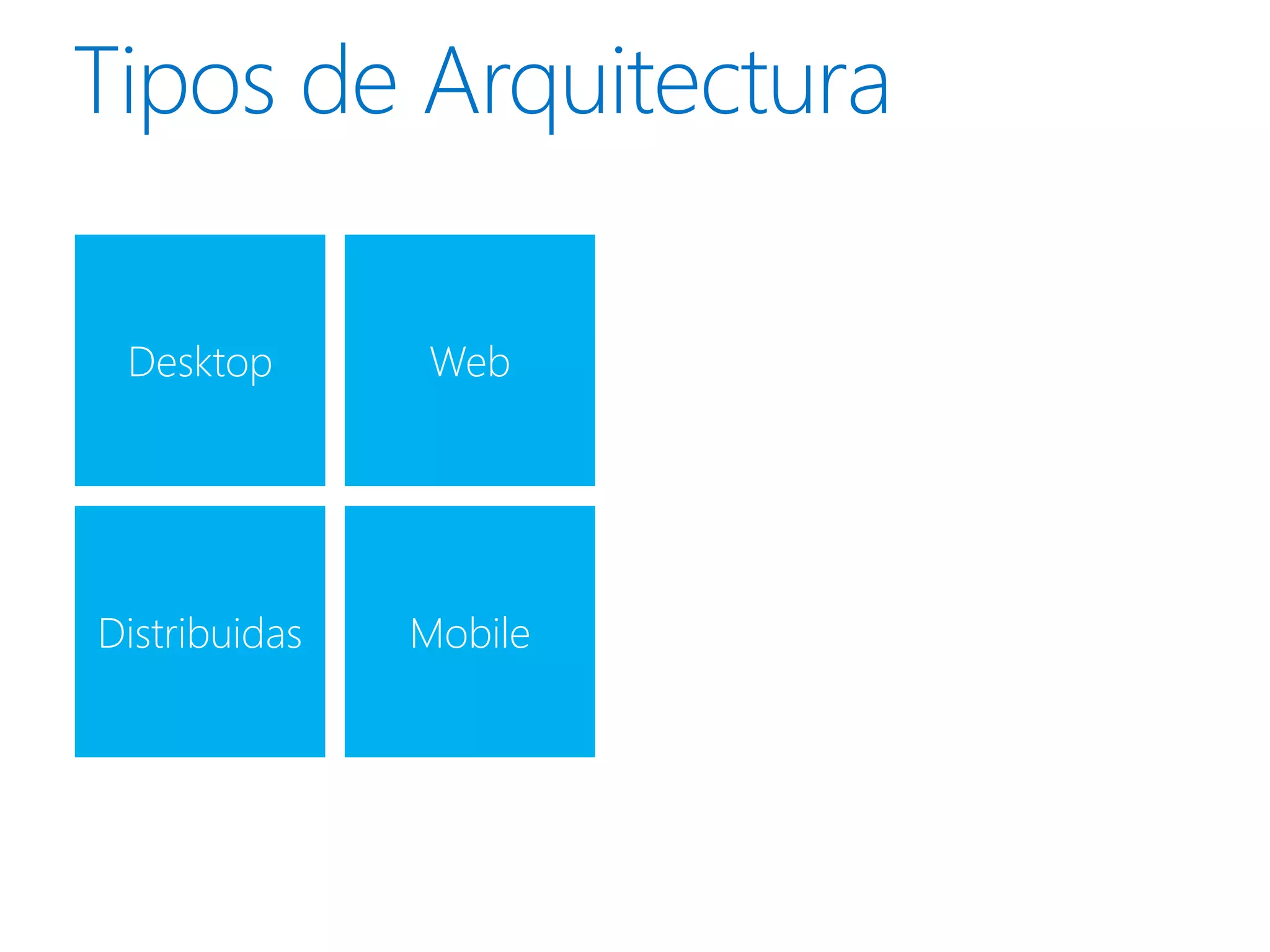

57. Desktop Web
Distribuidas Mobile

58. Abundan los recursos
Aplicaciones pesadas
Atadas al Sistema Operativo

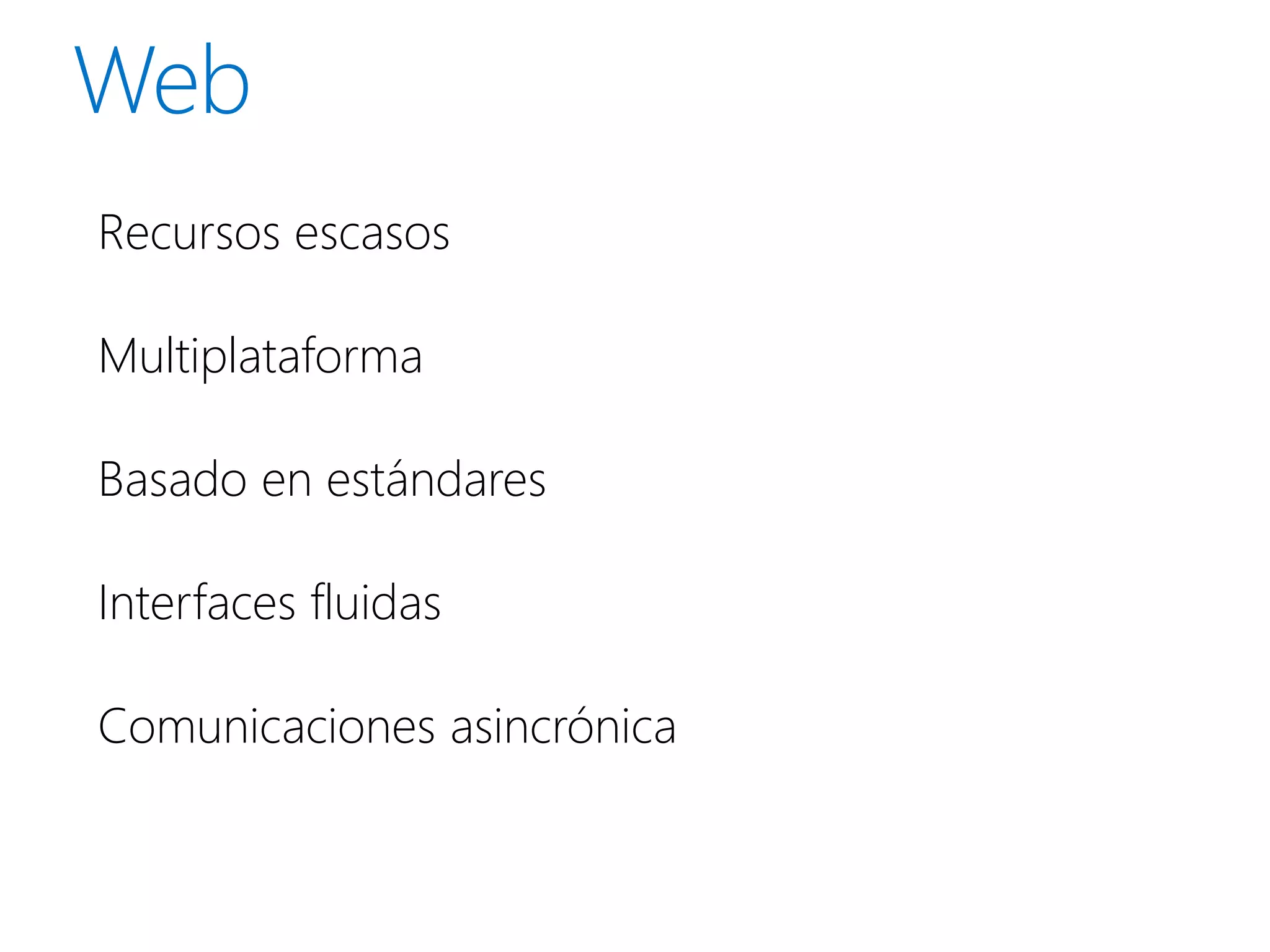

59. Recursos escasos
Multiplataforma
Basado en estándares
Interfaces fluidas
Comunicaciones asincrónica

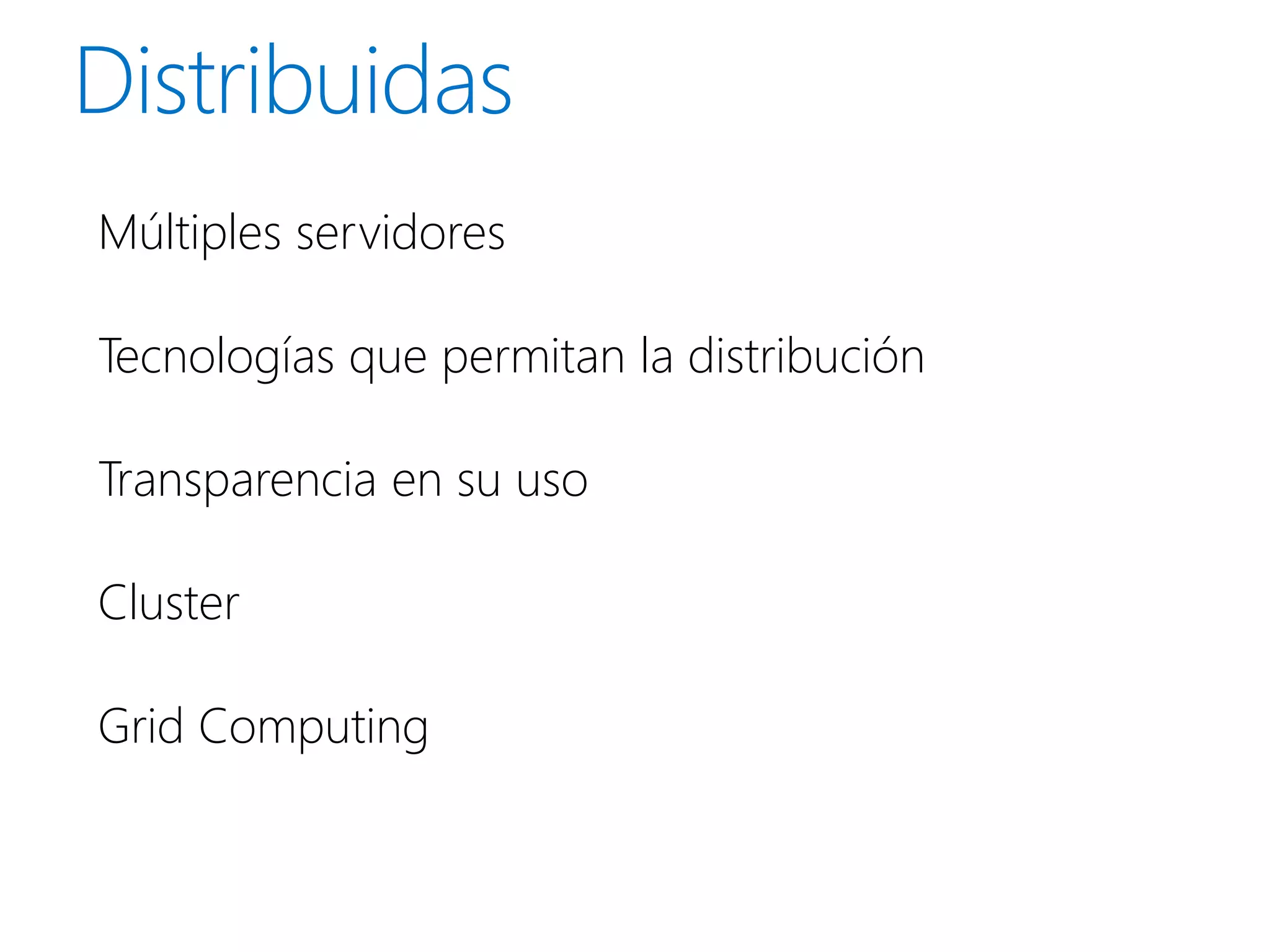

60. Múltiples servidores
Tecnologías que permitan la distribución
Transparencia en su uso
Cluster
Grid Computing

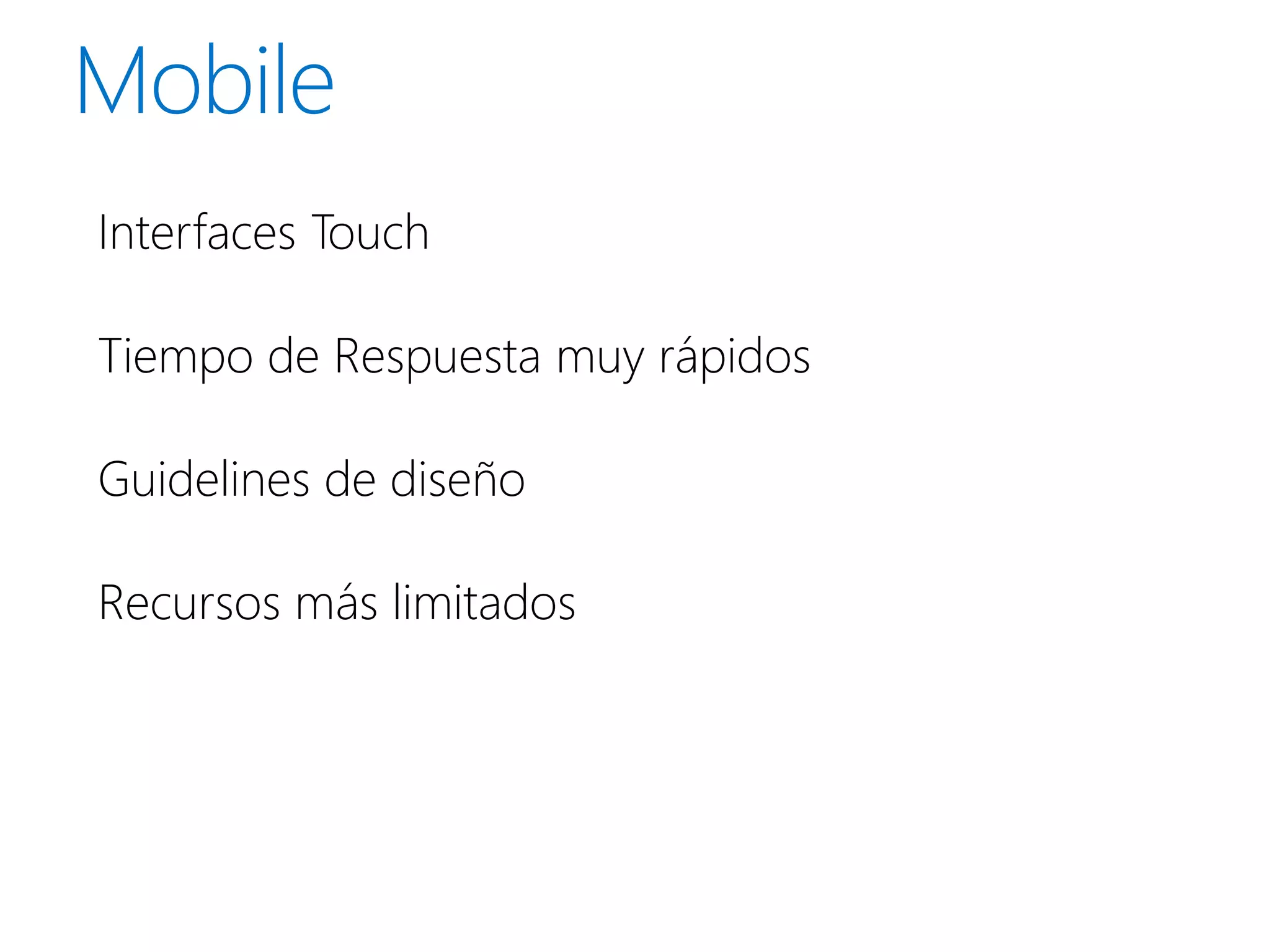

61. Interfaces Touch
Tiempo de Respuesta muy rápidos
Guidelines de diseño
Recursos más limitados
