El documento describe los conceptos básicos de la arquitectura de aplicaciones. Explica que la arquitectura define la estructura general del sistema para satisfacer las necesidades de los usuarios, mientras que la ingeniería diseña la estructura interna física. Además, describe el modelo de arquitectura de cliente-servidor de dos capas, con la capa frontal que interactúa con el usuario y la capa posterior que almacena y procesa los datos. Finalmente, explica que la arquitectura provee una estructura para desarrollar aplicaciones integradas

1. Arquitectura de una aplicación
• Arquitectura: desarrolla un plan general del
sistema, asegurando que las necesidades de los
usuarios sean atendidas.
• Ingeniería: proyecta la estructura física interna,
dando forma a los objetivos definidos por la
arquitectura; considerando la eficiencia y la
eficacia del proyecto.
• Construcción: elabora la estructura, con el uso de
herramientas y datos

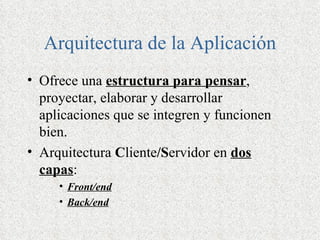

2. Arquitectura de la Aplicación
• Ofrece una estructura para pensar,
proyectar, elaborar y desarrollar
aplicaciones que se integren y funcionen
bien.
• Arquitectura Cliente/Servidor en dos
capas:
• Front/end
• Back/end

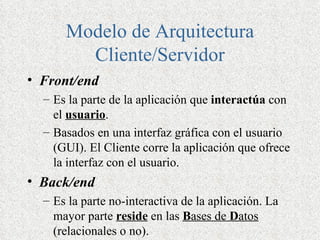

3. Modelo de Arquitectura
Cliente/Servidor
• Front/end
– Es la parte de la aplicación que interactúa con
el usuario.
– Basados en una interfaz gráfica con el usuario
(GUI). El Cliente corre la aplicación que ofrece
la interfaz con el usuario.
• Back/end
– Es la parte no-interactiva de la aplicación. La
mayor parte reside en las Bases de Datos
(relacionales o no).

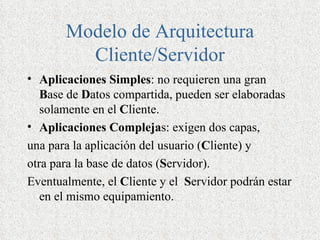

4. Modelo de Arquitectura
Cliente/Servidor
• Aplicaciones Simples: no requieren una gran
Base de Datos compartida, pueden ser elaboradas
solamente en el Cliente.
• Aplicaciones Complejas: exigen dos capas,
una para la aplicación del usuario (Cliente) y
otra para la base de datos (Servidor).
Eventualmente, el Cliente y el Servidor podrán estar
en el mismo equipamiento.

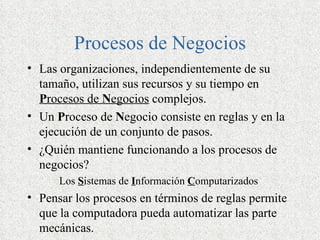

5. Procesos de Negocios
• Las organizaciones, independientemente de su
tamaño, utilizan sus recursos y su tiempo en
Procesos de Negocios complejos.
• Un Proceso de Negocio consiste en reglas y en la
ejecución de un conjunto de pasos.
• ¿Quién mantiene funcionando a los procesos de
negocios?
Los Sistemas de Información Computarizados
• Pensar los procesos en términos de reglas permite
que la computadora pueda automatizar las parte
mecánicas.

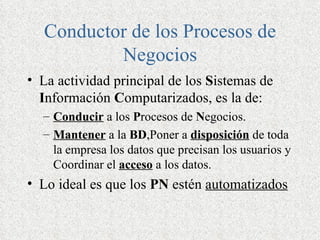

6. Conductor de los Procesos de
Negocios
• La actividad principal de los Sistemas de
Información Computarizados, es la de:
– Conducir a los Procesos de Negocios.
– Mantener a la BD,Poner a disposición de toda
la empresa los datos que precisan los usuarios y
Coordinar el acceso a los datos.
• Lo ideal es que los PN estén automatizados

7. Reingeniería de los Procesos de
Negocio (RPN)
• Uno de los más importante principios de RPN es
la eliminación de las filas. Las esperas cuestan
dinero y demoran el Negocio.
• En la Reingeniería de un proceso, se analiza cada
paso, cada intervención y cada decisión .
• ¿Los pasos de: Decisión e intervención pueden ser
automatizados?
• ¿Las reglas pueden ser transcriptas a un programa
para ser ejecutadas por una computadora, a fin de
evitar la intervención humana?

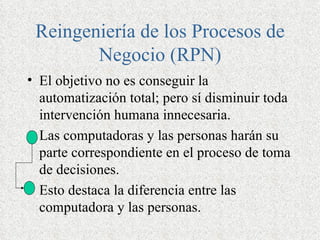

8. Reingeniería de los Procesos de
Negocio (RPN)
• El objetivo no es conseguir la
automatización total; pero sí disminuir toda
intervención humana innecesaria.
• Las computadoras y las personas harán su
parte correspondiente en el proceso de toma
de decisiones.
• Esto destaca la diferencia entre las
computadora y las personas.

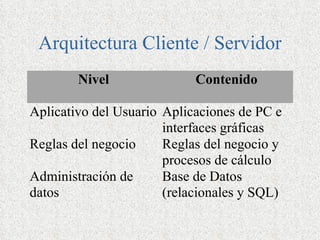

9. Arquitectura Cliente / Servidor
Nivel Contenido
Aplicativo del Usuario Aplicaciones de PC e
interfaces gráficas
Reglas del negocio Reglas del negocio y
procesos de cálculo
Administración de Base de Datos
datos (relacionales y SQL)

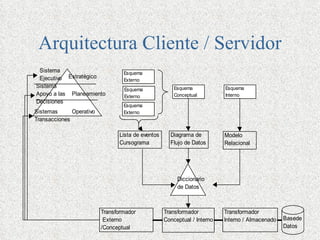

10. Arquitectura Cliente / Servidor
Sistema Esquema
Ejecutivo Estratégico Externo
Sistema Esquema Esquema
Esquema
Apoyo a las Planeamiento Externo Conceptual Interno
Decisiones
Esquema
Sistemas Operativo Externo
Transacciones
Lista de eventos Diagrama de Modelo
Cursograma Flujo de Datos Relacional
Diccionario
de Datos
Transformador Transformador Transformador
Externo Conceptual / Interno Interno / Almacenado Basede
/Conceptual Datos

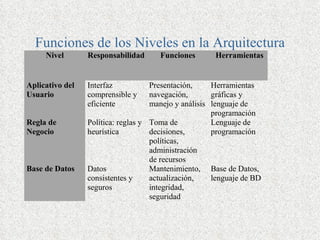

11. Funciones de los Niveles en la Arquitectura
Nivel Responsabilidad Funciones Herramientas
Aplicativo del Interfaz Presentación, Herramientas
Usuario comprensible y navegación, gráficas y
eficiente manejo y análisis lenguaje de
programación
Regla de Política: reglas y Toma de Lenguaje de
Negocio heurística decisiones, programación
políticas,
administración
de recursos
Base de Datos Datos Mantenimiento, Base de Datos,
consistentes y actualización, lenguaje de BD
seguros integridad,
seguridad

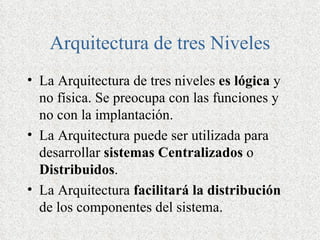

12. Arquitectura de tres Niveles
• La Arquitectura de tres niveles es lógica y
no física. Se preocupa con las funciones y
no con la implantación.
• La Arquitectura puede ser utilizada para
desarrollar sistemas Centralizados o
Distribuidos.
• La Arquitectura facilitará la distribución
de los componentes del sistema.

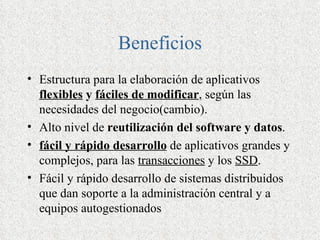

13. Beneficios
• Estructura para la elaboración de aplicativos
flexibles y fáciles de modificar, según las
necesidades del negocio(cambio).
• Alto nivel de reutilización del software y datos.
• fácil y rápido desarrollo de aplicativos grandes y
complejos, para las transacciones y los SSD.
• Fácil y rápido desarrollo de sistemas distribuidos
que dan soporte a la administración central y a
equipos autogestionados

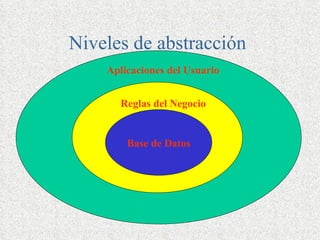

14. Niveles de abstracción
Aplicaciones del Usuario
Reglas del Negocio
Base de Datos

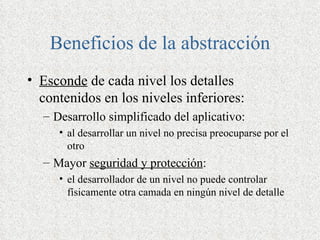

15. Beneficios de la abstracción
• Esconde de cada nivel los detalles
contenidos en los niveles inferiores:
– Desarrollo simplificado del aplicativo:
• al desarrollar un nivel no precisa preocuparse por el
otro
– Mayor seguridad y protección:
• el desarrollador de un nivel no puede controlar
físicamente otra camada en ningún nivel de detalle

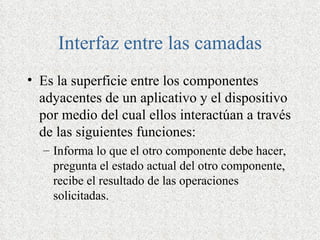

16. Interfaz entre las camadas
• Es la superficie entre los componentes
adyacentes de un aplicativo y el dispositivo
por medio del cual ellos interactúan a través
de las siguientes funciones:
– Informa lo que el otro componente debe hacer,
pregunta el estado actual del otro componente,
recibe el resultado de las operaciones
solicitadas.

17. Tipos de interfaces
Interacción con el usuario
Aplicativo del Usuario
Interacción con Interacción con
los componentes Pedido de proceso los componentes
de la misma Reglas del Negocio de otra
camada camada
Actualización de consultas
Base de Datos

18. Proyecto de cada nivel
Nivel Interfaz Foco del
proyecto
Aplicativo del GUI Objetos del
Usuario aplicativo
independiente
del proyecto
Proceso de Proceso Solicitud de
Reglas del decisiones
negocio independientes
de la interfaz
usuario y
datos
Administració Transacción y Datos
n de Base de consultas indempendient
Datos es de la
decisión.

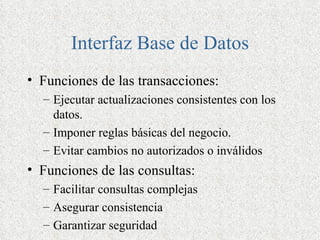

19. Interfaz Base de Datos
• Funciones de las transacciones:
– Ejecutar actualizaciones consistentes con los
datos.
– Imponer reglas básicas del negocio.
– Evitar cambios no autorizados o inválidos
• Funciones de las consultas:
– Facilitar consultas complejas
– Asegurar consistencia
– Garantizar seguridad

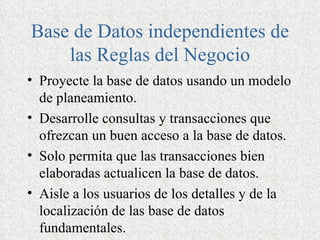

20. Base de Datos independientes de
las Reglas del Negocio
• Proyecte la base de datos usando un modelo
de planeamiento.
• Desarrolle consultas y transacciones que
ofrezcan un buen acceso a la base de datos.
• Solo permita que las transacciones bien
elaboradas actualicen la base de datos.
• Aisle a los usuarios de los detalles y de la
localización de las base de datos
fundamentales.

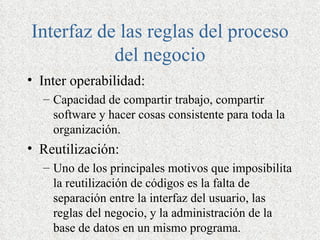

21. Interfaz de las reglas del proceso
del negocio
• Inter operabilidad:
– Capacidad de compartir trabajo, compartir
software y hacer cosas consistente para toda la
organización.
• Reutilización:
– Uno de los principales motivos que imposibilita
la reutilización de códigos es la falta de
separación entre la interfaz del usuario, las
reglas del negocio, y la administración de la
base de datos en un mismo programa.

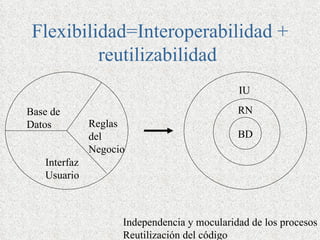

22. Flexibilidad=Interoperabilidad +
reutilizabilidad
IU
Base de RN
Datos Reglas
del BD
Negocio
Interfaz
Usuario
Independencia y mocularidad de los procesos
Reutilización del código

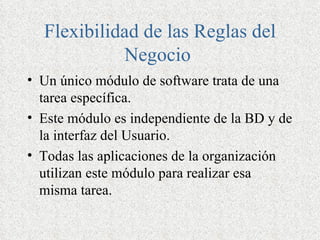

23. Flexibilidad de las Reglas del
Negocio
• Un único módulo de software trata de una
tarea específica.
• Este módulo es independiente de la BD y de
la interfaz del Usuario.
• Todas las aplicaciones de la organización
utilizan este módulo para realizar esa
misma tarea.

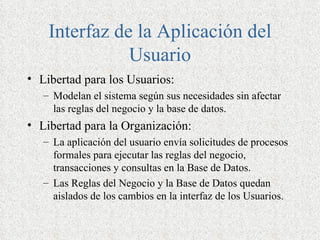

24. Interfaz de la Aplicación del
Usuario
• Libertad para los Usuarios:
– Modelan el sistema según sus necesidades sin afectar
las reglas del negocio y la base de datos.
• Libertad para la Organización:
– La aplicación del usuario envía solicitudes de procesos
formales para ejecutar las reglas del negocio,
transacciones y consultas en la Base de Datos.
– Las Reglas del Negocio y la Base de Datos quedan
aislados de los cambios en la interfaz de los Usuarios.

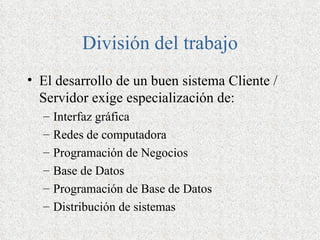

25. División del trabajo
• El desarrollo de un buen sistema Cliente /
Servidor exige especialización de:
– Interfaz gráfica
– Redes de computadora
– Programación de Negocios
– Base de Datos
– Programación de Base de Datos
– Distribución de sistemas

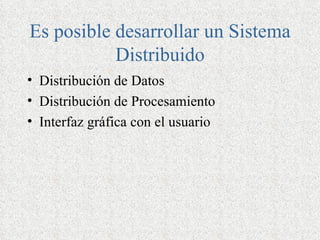

26. Es posible desarrollar un Sistema
Distribuido
• Distribución de Datos
• Distribución de Procesamiento
• Interfaz gráfica con el usuario

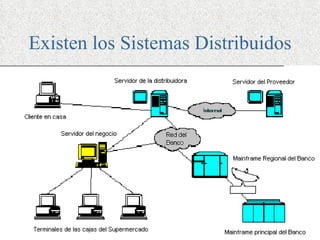

27. Existen los Sistemas Distribuidos

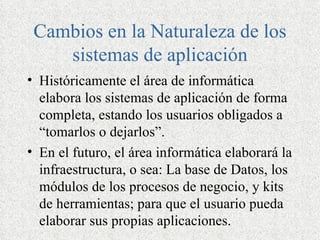

28. Cambios en la Naturaleza de los
sistemas de aplicación
• Históricamente el área de informática
elabora los sistemas de aplicación de forma
completa, estando los usuarios obligados a
“tomarlos o dejarlos”.
• En el futuro, el área informática elaborará la
infraestructura, o sea: La base de Datos, los
módulos de los procesos de negocio, y kits
de herramientas; para que el usuario pueda
elaborar sus propias aplicaciones.

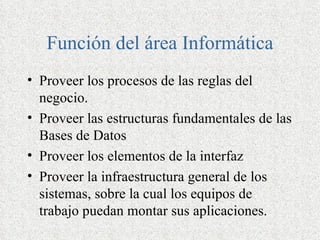

29. Función del área Informática
• Proveer los procesos de las reglas del
negocio.
• Proveer las estructuras fundamentales de las
Bases de Datos
• Proveer los elementos de la interfaz
• Proveer la infraestructura general de los
sistemas, sobre la cual los equipos de
trabajo puedan montar sus aplicaciones.

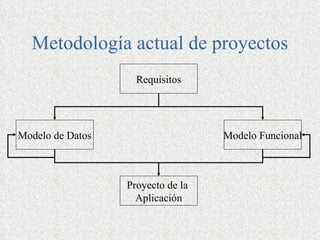

30. Metodología actual de proyectos
Requisitos
Modelo de Datos Modelo Funcional
Proyecto de la
Aplicación

31. Un modelo para el planeamiemto
y desarrollo
Conceptual Lógico Físico
Aplicación Flujo de Secuencia de Formularios
del Usuario trabajo Formularios
Reglas del Flujo de Modelo de Programas
Negocio Procesos procesos
Base de Modelo de Esquema de Tablas e
Datos Datos Base de Datos índices

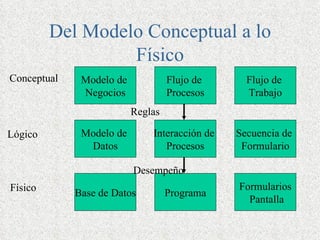

32. Del Modelo Conceptual a lo
Físico
Conceptual Modelo de Flujo de Flujo de
Negocios Procesos Trabajo
Reglas
Lógico Modelo de Interacción de Secuencia de
Datos Procesos Formulario
Desempeño
Físico Formularios
Base de Datos Programa
Pantalla

33. Diagrama para un Proyecto de
Sistemas
Requisitos
Base de Proceso de Interfaz, flujo
Arquitectura
Datos Negocios de trabajo
Reglas del Negocio Proyecto de la
Estructura General
Aplicación

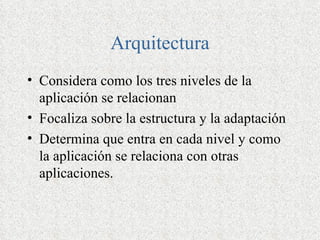

34. Arquitectura
• Considera como los tres niveles de la
aplicación se relacionan
• Focaliza sobre la estructura y la adaptación
• Determina que entra en cada nivel y como
la aplicación se relaciona con otras
aplicaciones.
