SM

1. BUTACA SM
UNIBE
Universidad Iberoamericana
Escuela de Diseño de Interiores
Proyecto: Diseño de una Butaca
Raisa Rueda
14-0234
Diseño y Estructura de Muebles I
Prof. Magaly Caba
Sección 01
Lunes 16 Noviembre de 2015

2. BUTACA SM
MADERA
Se propone el diseño de una butaca inspirada en
los rombos, con un diseño moderno que identifica al
usuario. Es un mueble para una mujer joven, de
clase alta. Se implementa un diseño de paneles
calados en madera expuesta y pintada al mismo
tiempo que se ensamblan por machihembrado y
forman una sola pieza como pata y apoyabrazos
en el mueble, también se propone un elemento que
funciona como reposapiés y este puede ser visto o
no visto en el mueble, al gusto del usuario: el mismo
se colocó para que al momento de trabajar la
butaca sea más cómoda.
TELA
AMBIENTACIÓN
PINO AMERICANO
RAISA RUEDA 14-0234
WASH MARRON

3. VISTAS
BUTACA SM
VECTORWORKS EDUCATIONAL VERSION
VECTORWORKS EDUCATIONAL VERSION
VECTORWORKS EDUCATIONAL VERSION
Medidas en Metros

4. ELEVACIONES
BUTACA SM
VECTORWORKS EDUCATIONAL VERSION
VECTORWORKS EDUCATIONAL VERSION
Medidas en Metros

5. SECCIONES
BUTACA SM
VECTORWORKS EDUCATIONAL VERSION
VECTORWORKS EDUCATIONAL VERSION
Medidas en Metros

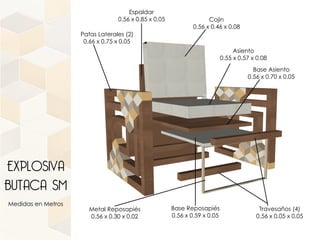

6. EXPLOSIVA
BUTACA SM
Patas Laterales (2)
0.66 x 0.75 x 0.05
Espaldar
0.56 x 0.85 x 0.05
Asiento
0.55 x 0.57 x 0.08
Base Asiento
0.56 x 0.70 x 0.05
Travesaños (4)
0.56 x 0.05 x 0.05
Base Reposapiés
0.56 x 0.59 x 0.05
Metal Reposapiés
0.56 x 0.30 x 0.02
Medidas en Metros
Cojin
0.56 x 0.46 x 0.08

7. BUTACA SM

8. BUTACA SM

9. PROTOTIPO
BUTACA SM
