Este proyecto presenta el diseño de un mueble multifuncional inspirado en los gustos y estilo de vida de Shay Mitchell, una actriz y modelo estadounidense. El mueble aprovecha totalmente el espacio vertical de 3.5 metros de altura con diferentes zonas de almacenamiento y funcionalidad para ambos lados. Se utilizará madera de cedro y barniz blanco para los acabados.

1. Diseño y Estructura de Muebles I
Sección 01
Prof. Magaly Caba
19 de Octubre 2015
Mueble Multifuncional
UNIBE
Escuela de Diseño de Interiores
Proyecto Parcial
Raisa Rueda
14-0234

2. ShayUsuario:

3. Shay
• 28 años
• Fashionista - Bohemia
• Vive en Los Angeles, CA.
• Actriz y Modelo
• Amante de la moda
• Trabaja en casa
• Le gusta viajar por el mundo
• Colecciona lentes de sol

4. Shay

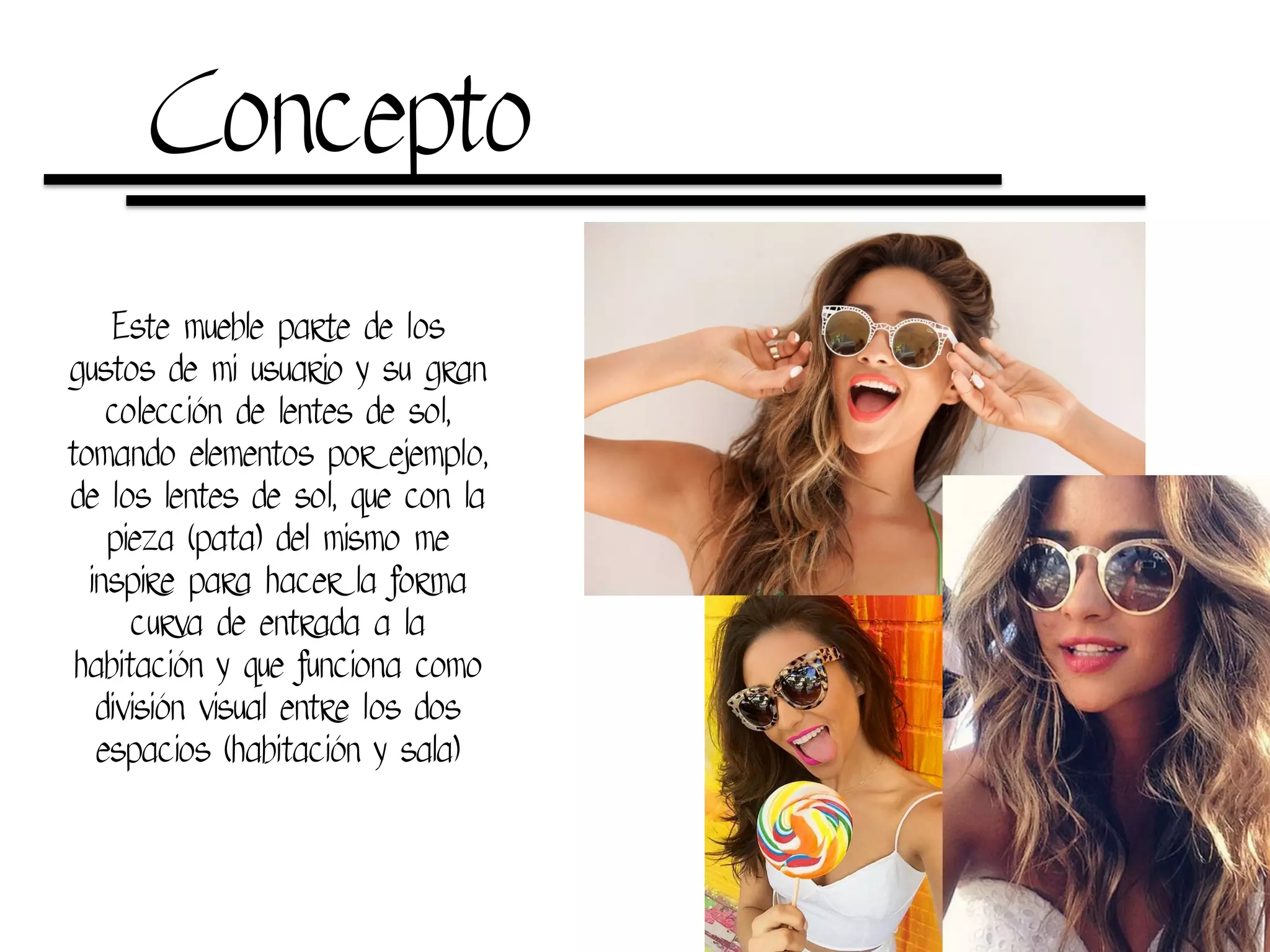

5. Concepto
Este mueble parte de los
gustos de mi usuario y su gran
colección de lentes de sol,
tomando elementos por ejemplo,
de los lentes de sol, que con la
pieza (pata) del mismo me
inspire para hacer la forma
curva de entrada a la
habitación y que funciona como
división visual entre los dos
espacios (habitación y sala)

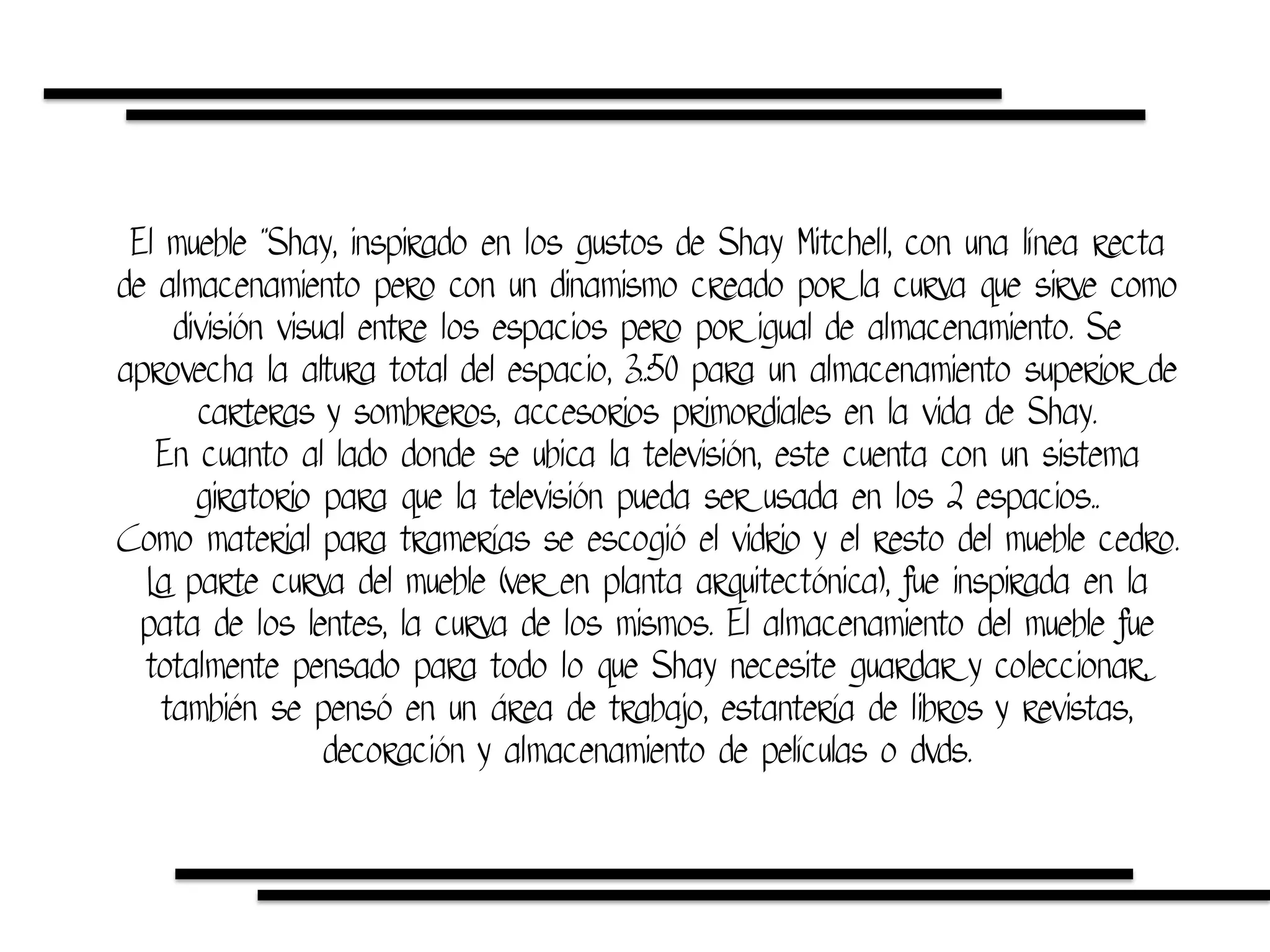

6. El mueble ¨Shay, inspirado en los gustos de Shay Mitchell, con una línea recta
de almacenamiento pero con un dinamismo creado por la curva que sirve como
división visual entre los espacios pero por igual de almacenamiento. Se
aprovecha la altura total del espacio, 3..50 para un almacenamiento superior de
carteras y sombreros, accesorios primordiales en la vida de Shay.
En cuanto al lado donde se ubica la televisión, este cuenta con un sistema
giratorio para que la televisión pueda ser usada en los 2 espacios..
Como material para tramerías se escogió el vidrio y el resto del mueble cedro.
La parte curva del mueble (ver en planta arquitectónica), fue inspirada en la
pata de los lentes, la curva de los mismos. El almacenamiento del mueble fue
totalmente pensado para todo lo que Shay necesite guardar y coleccionar,
también se pensó en un área de trabajo, estantería de libros y revistas,
decoración y almacenamiento de películas o dvds.

7. Accesorios
Adornos
CLOSETCLOSET
Area Escritorio Area Entretenimiento
Closet Zapatos o Ropa Blanca
Idea Primera Distribución

8. DECORACIÓN
CLOSET
ENTRETENIMIENTO
Idea Distribución Final
GAVETAS
ZAPATOS
AREA TRABAJO
PAPELES
LAPICES
CLOSET
ACCESORIOS
LADO HABITACION
LADO SALA

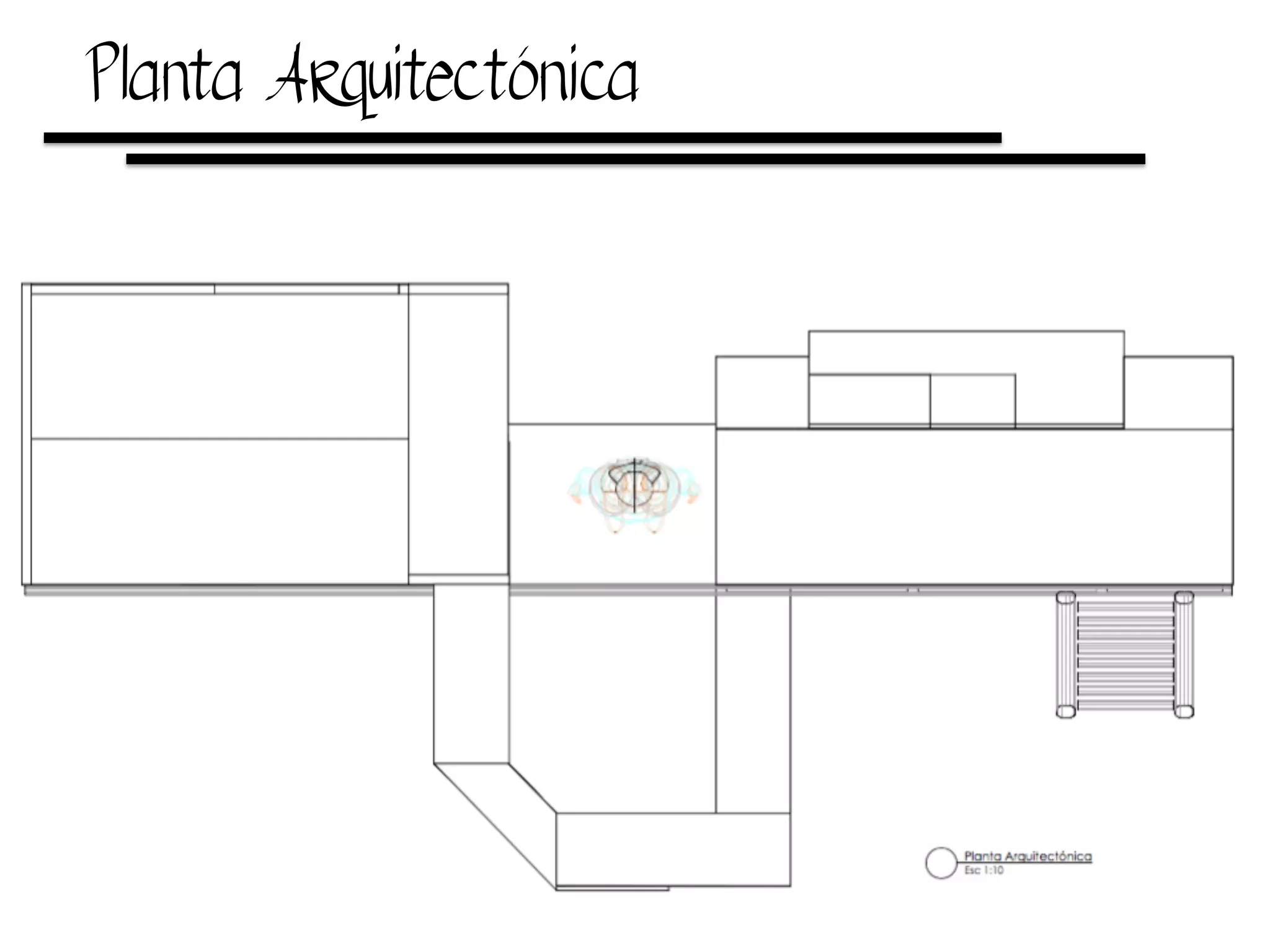

9. Planta Arquitectónica

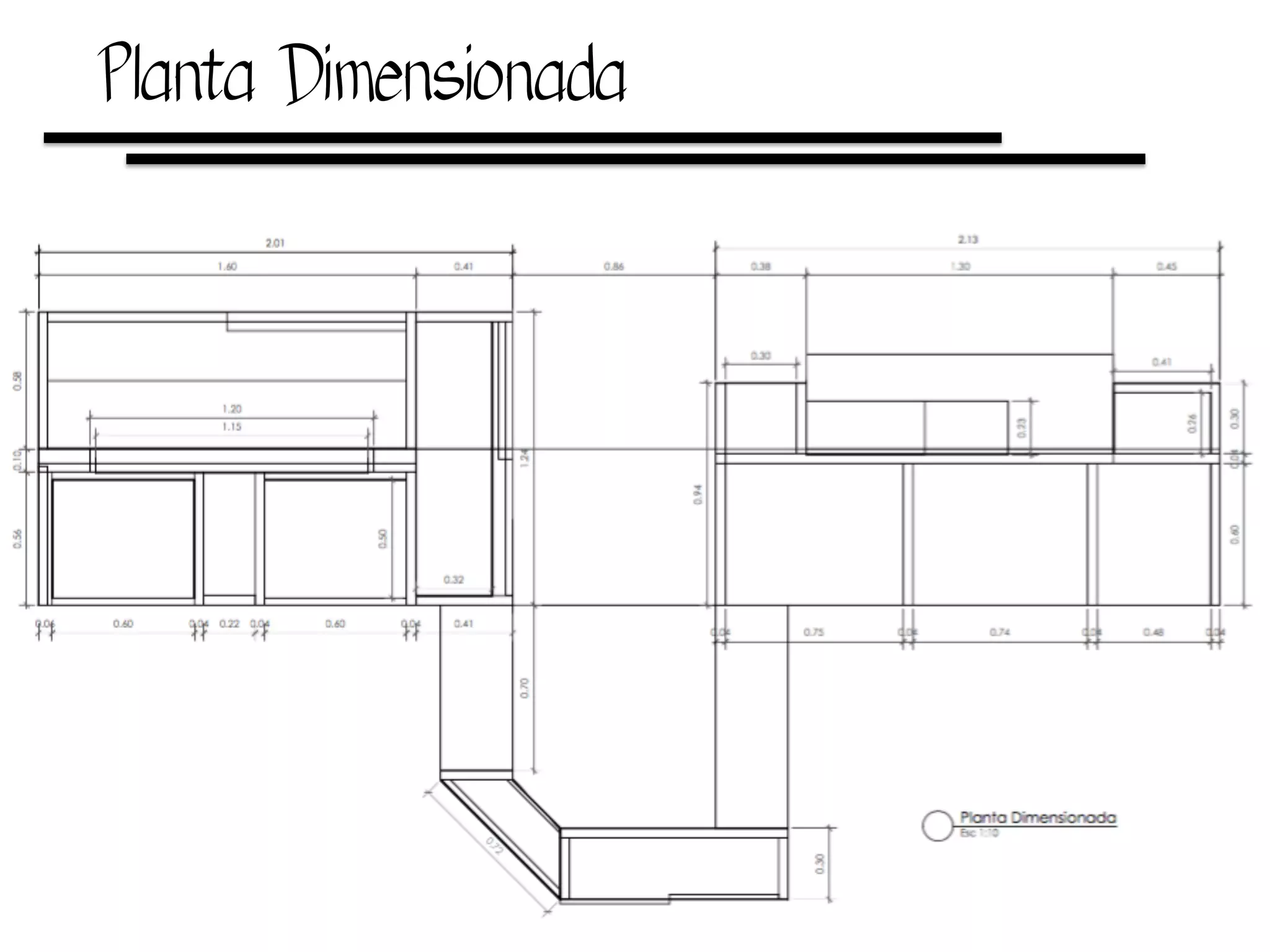

10. Planta Dimensionada

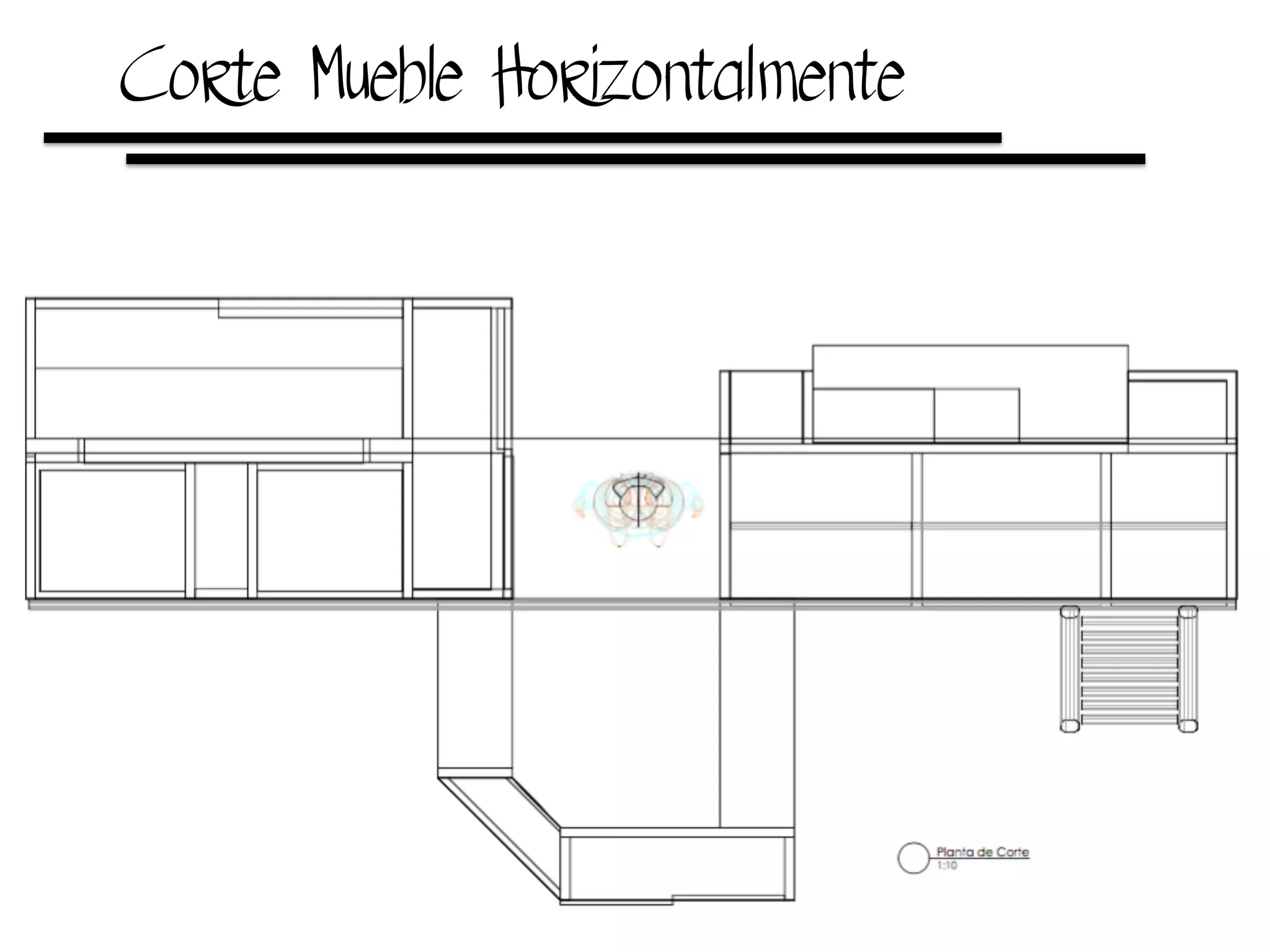

11. Corte Mueble Horizontalmente

12. Cortes Transversales
(señalización)

13. Zonificación Lado Habitación

14. Zonificación Parte curva del mueble

15. Zonificación Lado Sala

16. Secciones A & B

17. Sección C-C’

18. Elevación Frontal Lado Habitación

19. Elevación Frontal Lado Sala

20. Vistas Mueble

21. Lado Habitación

22. Lado Sala

23. Función Y Operatividad
El lado de la habitacion fue
escogido exclusivamente para area
de Closet con almacenamiento
para:
• Ropa interior
• Lentes de Sol
• Pijamas
• Ropa deportiva
• Shorts
• Trajes de Baño
• Blusas
• Blazers
• Abrigos
• Faldas y shorts
• Jeans
• Vestidos
• Zapatos
• Sombreros
• Carteras
• Ropa de Cama
El lado de la habitación se compone por:
• Gavetas
• Tramería
• Closet
El lado de la sala se compone por:
• Estantería
• Area Televisión
• Gavetas
• Trameria
• Tope de escritorio

24. Barniz
Escogi el Cedro ya que es el material
mas recomendado para closets pero
ademas por el aroma y acabque este
material da a los mobliarios
Con este barniz blanco, el
mueble tendria un color acorde
con el gusto del usuario y
notarse que es para una mujer
dicho mueble
Madera • Material
• Color
• Terminación
• Acabado

25. Qué es? Es una madera de color Marrón rosado a rojo claro con la albura
más clara. Tiene un grano medio y fibra recta con ciertas veces levemente
entrelazada. Tiene un olor característico.
Caracteristicas mecanización
Acabado: bueno, suele tener mucha resina, usar tapaporos
Aserrado: Sencillo, sin problemas
Clavado y atornillado: Sencillo
Secado: bastante lento. Leve peligro de colapso. Leve peligro de deformaciones y fendas. Gran
peligro de exudaciones de resina
Cepillado, fresado o torneado: Fácil. Peligro de repelo en piezas con fibra entrelazada
Encolado: Sin problemas, salvo por culpa de la resina, habría que limpiarla con disolventes
antes.
Cedro

26. Tiradores
Sistema de rieles de gavetas
En las puertas corredizas y
abatibles de todo el mueble se
utilizarian unos tiradores largos
de metal color dorado, estos
dan un toque distinto al mueble.
Rieles
DETALLES

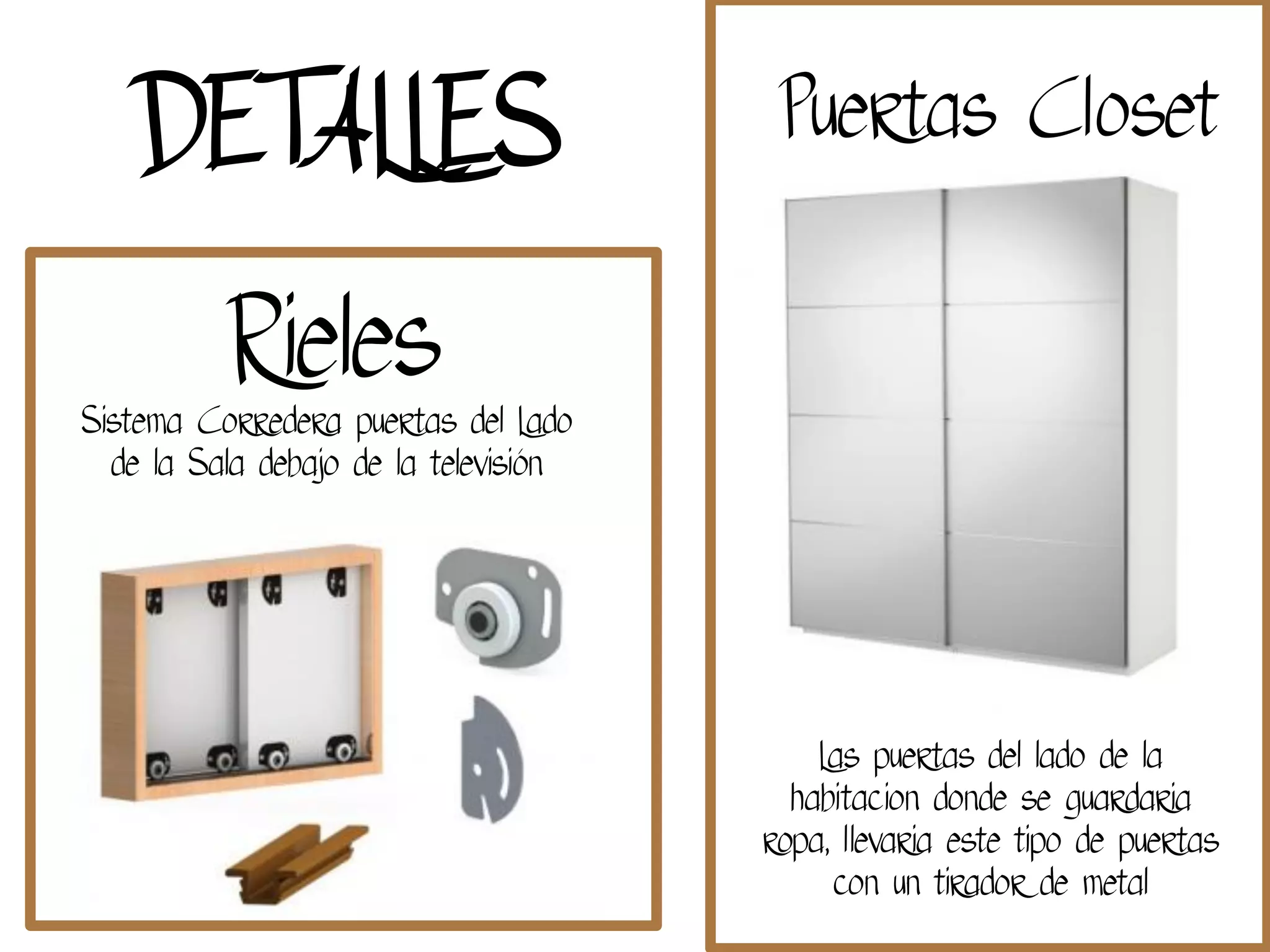

27. Sistema Corredera puertas del Lado
de la Sala debajo de la televisión
Rieles
Puertas Closet
Las puertas del lado de la
habitacion donde se guardaria
ropa, llevaria este tipo de puertas
con un tirador de metal
DETALLES
