1. ¿Cómo armar un cable de
manera crossover (Cruzado)?
Un concentrador es de gran utilidad para conectar varios equipos, pero lo fundamental es
que es más rápido que una conexión de cable coaxial. Sin embargo, para conectar dos
equipos entre sí, existe una forma de evitar utilizar un concentrador.
Consiste en utilizar un cable cruzado (a veces denominado cable cross) que tiene dos hilos
que se entrecruzan. La norma recomendada para este tipo de cable es TIA/EIA T568A para
uno de los extremos y TIA/EIA T568B para el otro. Este tipo de cable se puede comprar pero
es muy fácil hacerlo uno mismo.

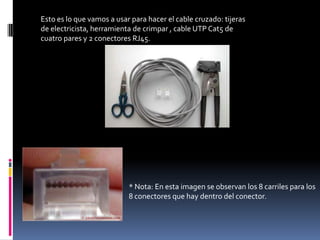

2. Esto es lo que vamos a usar para hacer el cable cruzado: tijeras
de electricista, herramienta de crimpar , cable UTP Cat5 de
cuatro pares y 2 conectores RJ45.
* Nota: En esta imagen se observan los 8 carriles para los
8 conectores que hay dentro del conector.

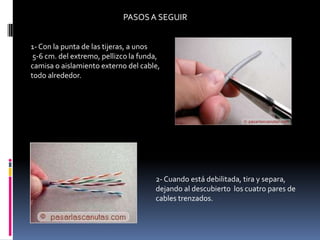

3. PASOS A SEGUIR
1- Con la punta de las tijeras, a unos
5-6 cm. del extremo, pellizco la funda,
camisa o aislamiento externo del cable,
todo alrededor.
2- Cuando está debilitada, tira y separa,
dejando al descubierto los cuatro pares de
cables trenzados.

4. 3.- Voy a preparar el lado de conexión normal. Desenrollo
los cables, poniendo mucha atención, hasta el borde de la
camisa (una vuelta más), y los coloco así: 1-blanco pareja
de naranja, 2-naranja, 3-blanco pareja de verde, 4-azul, 5-
pareja de azul, 6-verde, 7-blanco pareja de marrón, 8-
marrón, y los sujeto con fuerza; ya no puedo dejar que
cambien el orden hasta acabar la construcción del
conector sin soltar los cables por abajo, para que ninguna
conexión cambie de posición, estiro bien los cables
poniéndolos totalmente paralelos.

5. 4.- Después, debe de haber una distancia (que
es la que se ve entre las flechas moradas) que
es la longitud que tienen que tener los
conductores individuales (longitud del carril),
unos 15 mm.
5.- Se van metiendo dentro del conector,
sin aflojar la presión sobre el extremo de la
camisa, vigilando que cada uno entre por
su carril. Después se empuja desde un
poco más atrás, hasta que los cables
llegan a tope, al final de los carriles.

6. 6.- E inmediatamente sujetando el cable
muy cerca del conector, apretando la
camisa gris sobre los cables interiores,
para que no se desplacen, meto el
conector en la herramienta de crimpar a
tope.
7.-Y se cierra la herramienta, apretando
fuertemente el mango. El conector ya está
fijado al cable.

7. 8.- Ahora se comprueba que los cables siguen
llegando hasta el final de los carriles (como se
ve en la flecha morada), más allá de las
cuchillas.
Compruebo también por el otro lado: la flecha
verde señala que la camisa gris está bien
retenida por la uña de plástico transparente
9.-Hago otra comprobación por arriba: todos
los cables llegan hasta el final, las cuchillas
hacen conexión perfecta, atravesando el
aislante.

8. 10.- Ahora preparo los cables por el lado de la
conexión cruzada: 1-blanco pareja de verde, 2-
verde, 3-blanco pareja de naranja, 4-azul, 5-
blanco pareja de azul, 6-naranja, 7-blanco
pareja de marrón, 8-marrón
11.- Los corto alineados, sujetando el extremo también con
una longitud de 14-15 mm.

9. 12.-Y se repiten las mismas operaciones como
con el otro conector. Y, el cable está acabado.
13.-Deben de quedar
conectados de esta
manera.

10. 14.-Y ya para dar por terminado, se comprueba que se hayan realizado todas las conexiones en
orden. Esto se puede comprobar con un tester (como se muestra en la «imagen 1»), o con un
multímetro(«imagen 2») aunque para este caso se debe de ir comprobando conexión por
conexión según las combinaciones :
1 con 3 , 2 con 6, 3 con 1, 4 con 4, 5 con 5, 6 con 2, 7 con 7 y 8 con 8.
«Imagen 1» «Imagen 2»

12. ¿Cómo armar un cable de
manera straight (Directo)?
El cable recto es sencillo de construir, solo hay que tener la misma norma en ambos
extremos del cable. Esto quiere decir, que si utilizaste la norma T568A en un extremo
del cable, en el otro extremo también debes aplicar la misma norma T568A.
Este tipo de cables es utilizado para conectar computadores a equipos activos de red,
como Hubs, Switchers, Routers.

13. El material que se va a utilizar para hacer el cable directo es:
herramienta de crimpar , cable UTP Cat5 de cuatro pares, 2
conectores RJ45 y un tester para cable de red.

14. Para realizar este cable lo único que se tiene que hacer es repetir los mismos pasos
del cable cruzado pero CAMBIANDO la combinación de los cables. Ahora esta es la
combinación que se debe de realizar:

15. Después de esto tu combinación de cable quedara así:
